低成本高精度PCB开异型孔台钻

时间:2013-02-12 19:45来源:http://www.crystalradio.cn 作者:449301 点击: 次
贵在参与   看到坛里好多坛友都在DIY大赛准备产品，手痒痒也DIY一个常用工具，在医院10元钱淘了一个老货全铝显微镜尸体{一盒石家庄绿石烟换的}线路进水的豆浆机，拆下电机没坏

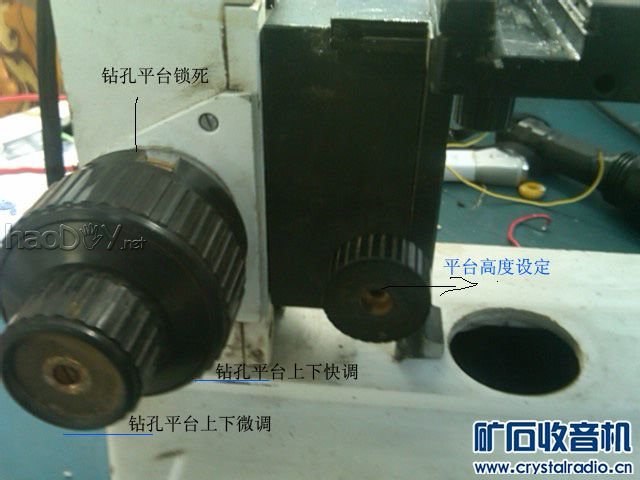

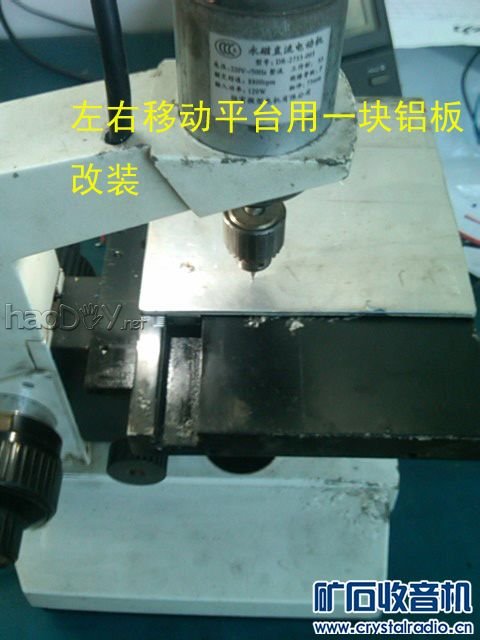

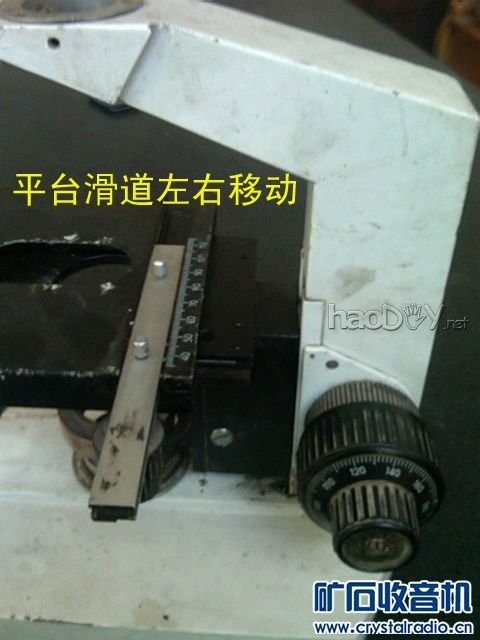

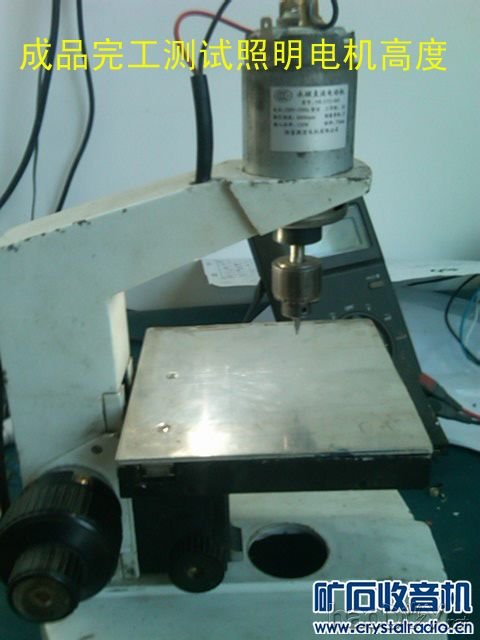

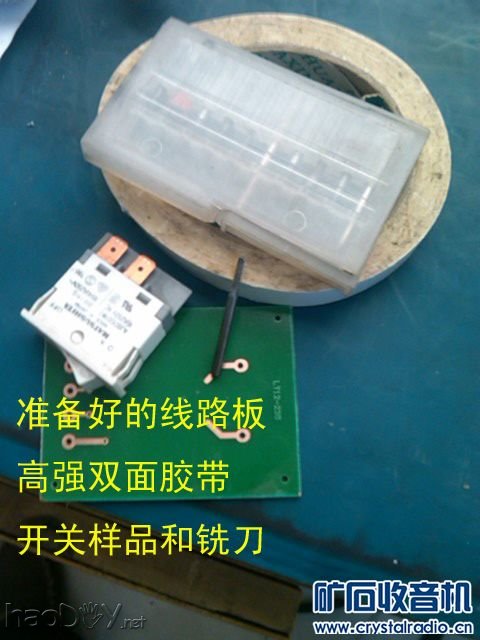

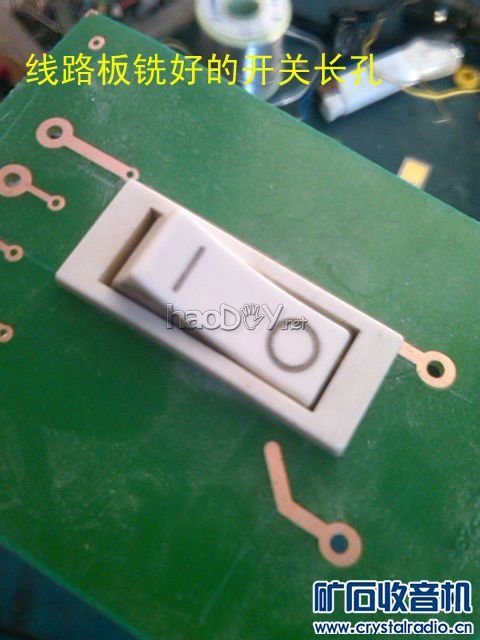

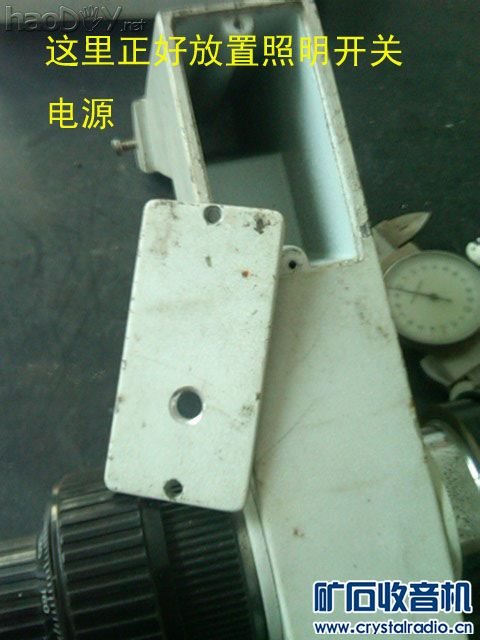

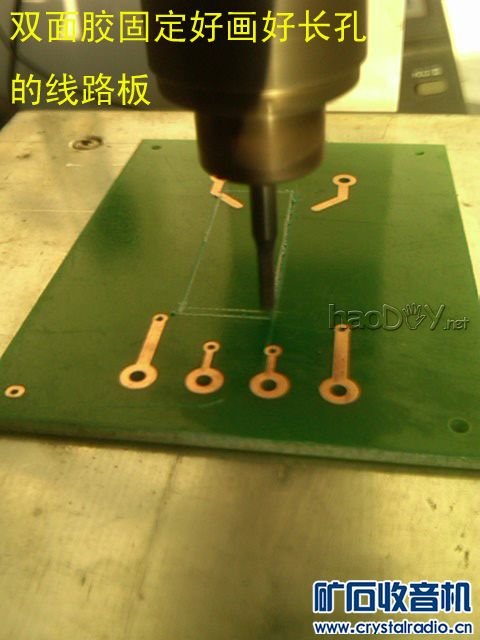

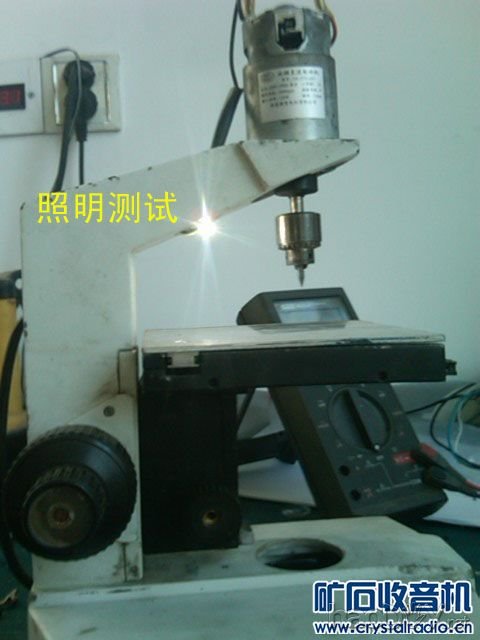

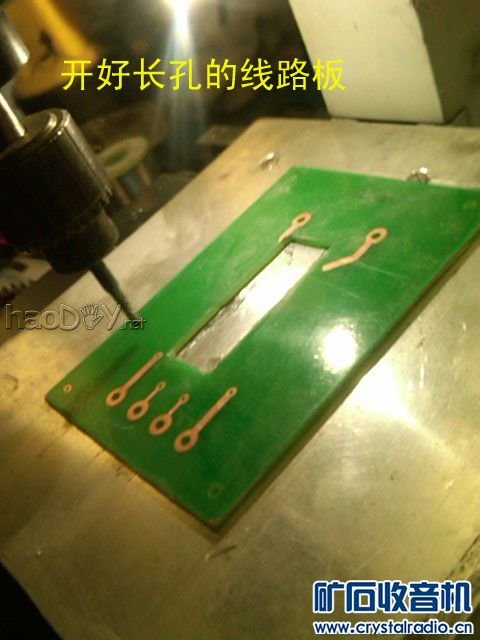

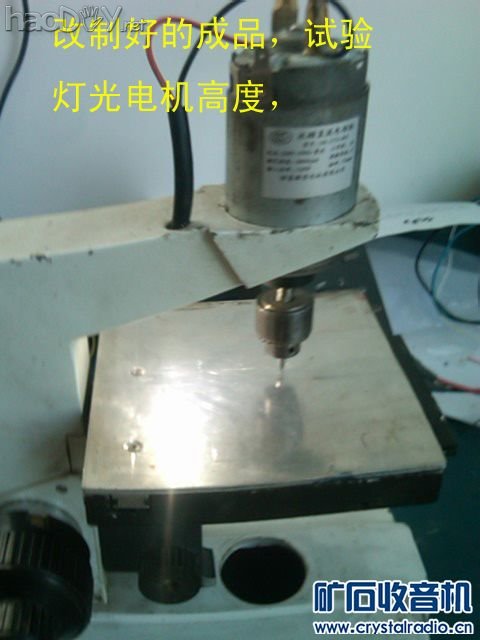

220V140W主轴8800转直流电机，用在这里功率足够用，电机直径42MM原计划显微镜上的电机固定孔用线切割加工，试了试没法固定，只好找开孔器DIY了3天的加急，总算完工，试了块线路板开关长孔，开好后用开关安装，刚好安装进去，看来精度还可以，铣刀可以开6公分X3.5公分的长孔，电机上的卡头可以卡0.3--4MM的钻头或铣刀。正常DIY线路板足够用，原显微镜自带调光线路正好用在电机调速上，照片放置顺序打乱了，看图片












#p#分页标题#e#















#p#分页标题#e#

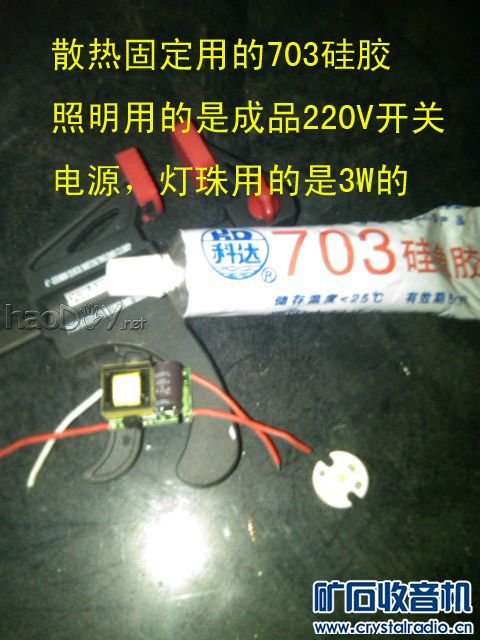

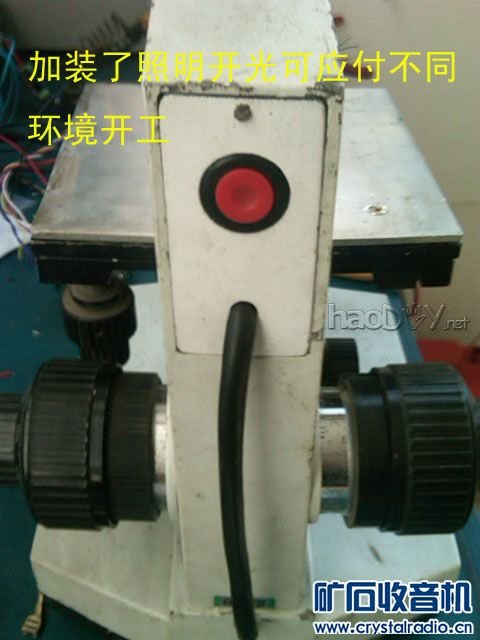

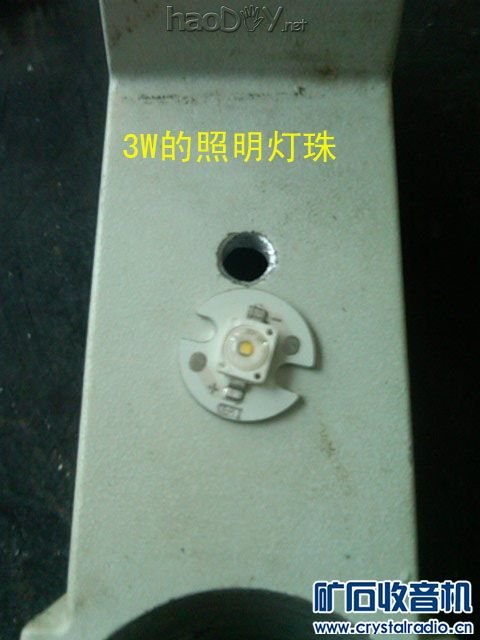

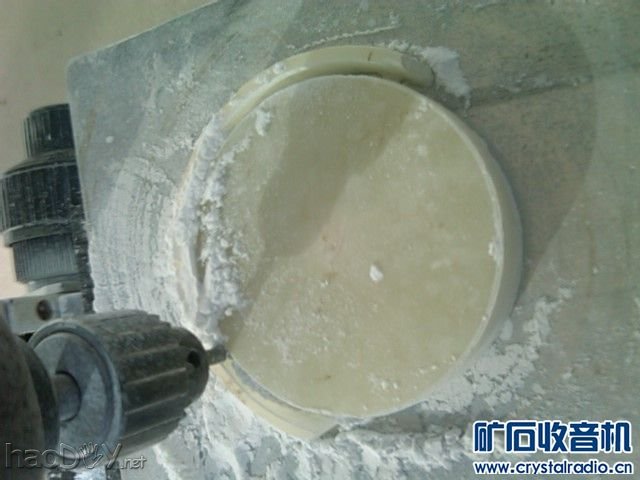

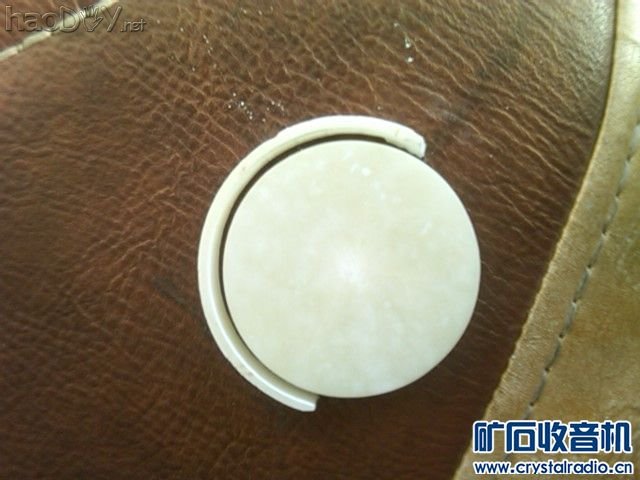

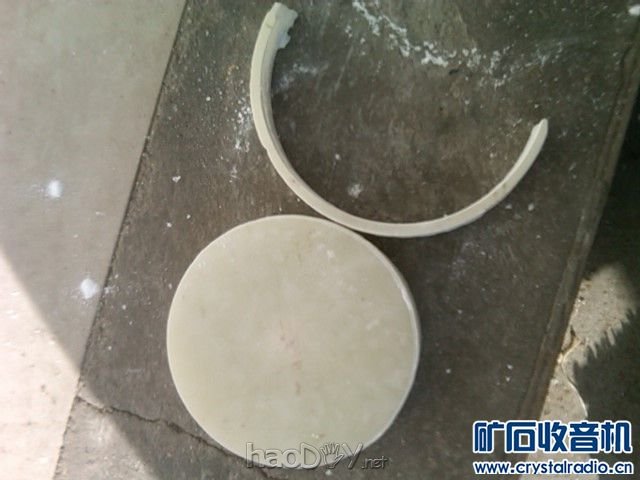

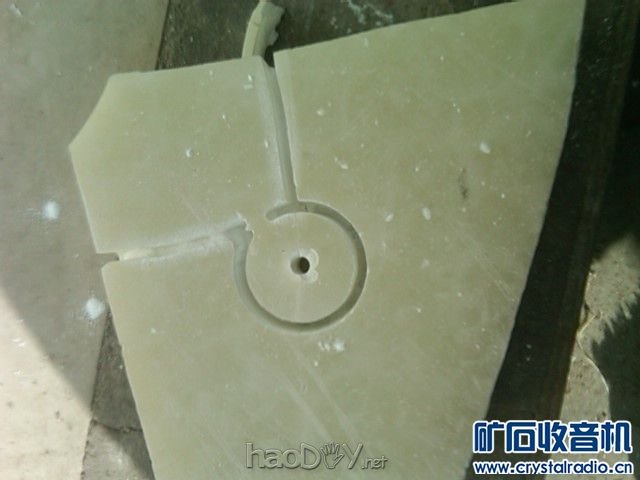

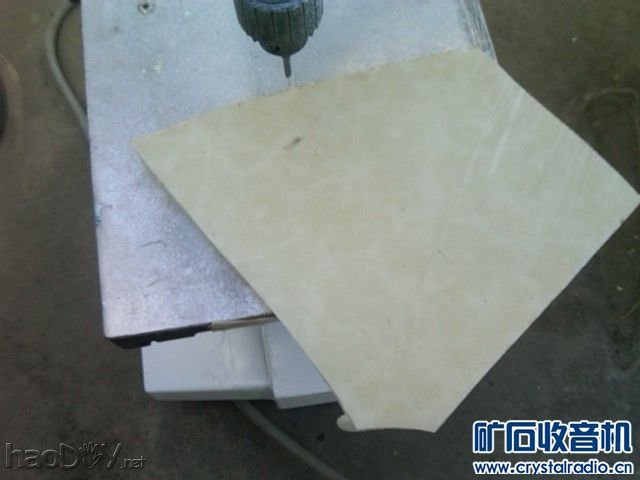

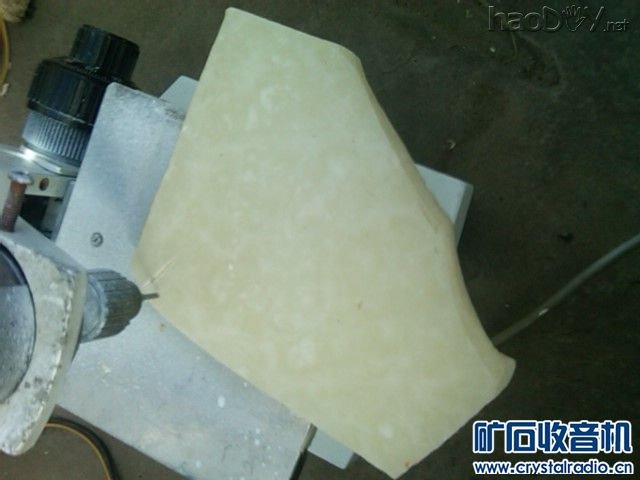

铣了块石头板（人造大理石）做了一个圆盘，精度还算满意，准备换成合金磨头，做个手镯{磁动力论坛有翡翠毛板下脚料}欢迎拍砖
