无线输电的提出最早要追溯到1889年尼古拉·特斯拉这位大师。无线输电技术是一种利用无线电技术传输电力能量的技术，技术上，无线输 电技术与无线电通讯中所用发射与接收技术并无本质区别。但是前者着眼于传输能量，而非附载于能量之上的信息。无线输电技术的最大困难在于无线电波的弥散与 不期望的吸收与衰减。对于无线电通讯，无线电波的弥散问题甚至不一定是件坏事，但是却可能给无线输电带来严重的传输效率问题。一个办法是使用微波甚至激光 传输，理论上，无线电波波长越短，其定向性越好，弥散越小

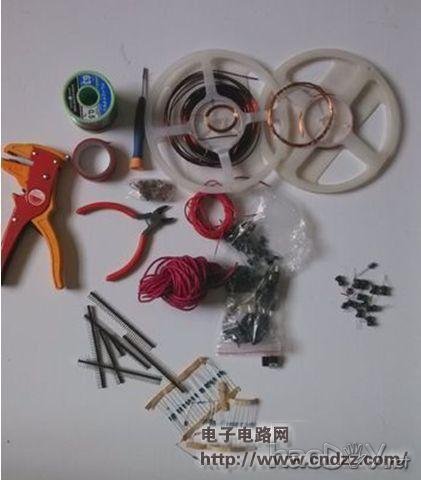

制作太阳能无线充电器材料 1太阳能电池板EC0-WORTHY、2蓄电池GH12V24AH、3无线充电模块、4逆变器SAA-1000、512v蓄电池保护板、 6电压控制器模板WARMSPACE、7漆包线 制作太阳能无线充电器工具 1 烙铁、2烙铁架、3吸锡器、焊锡、4松香、5镊子、6尖嘴钳、7偏口钳、8老虎钳、9剥线钳、10万用表、11高温海绵、12胶枪、13胶棒、14绝缘胶带、15多功能螺丝刀

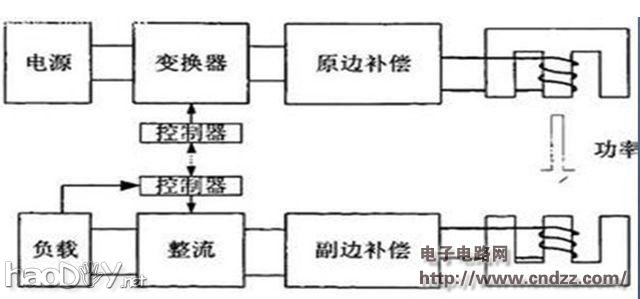

步骤2: 无线充电的原理

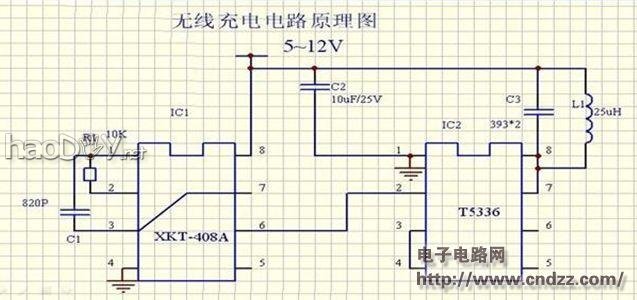

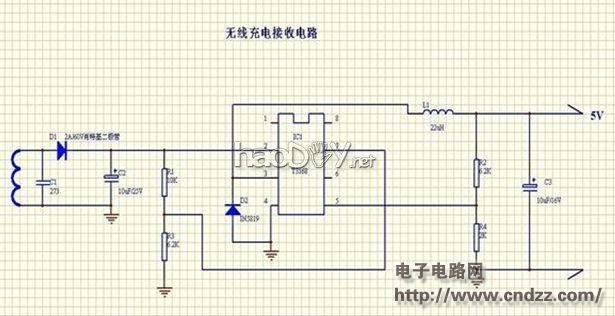

本产品利用太阳能进行供电（使用的是12v100w大功率太阳能板，电量充足），在电池板后方加入了稳压电路。当电压过大时进行12v 稳压、可以保护后级电路不会烧坏，当电压过低时关闭电路、防止电量回流造成不必要的损失。为了晚上太阳能板不能发电的缺陷，本产品加了12v的电池（电池 选用的是离子电池，安全可靠不易爆炸）。将太阳能和电池的电量都给无线发射模块进行电于磁场的转换（又叫供电发射模块：本模块是本小组自己研发制作，他能 发射一个较大的电磁磁场。 下面就交给室内的一个接受模块来做了，接受模块的电磁圈方向与发射方向一致，接受发射端的电磁场，当接受线圈闭合时会产生一个与发射端一样的一个电压。我们再把这个电压进行转换（这里我们打算利用市场上的逆变器，可靠而且功率大），就变成了所需要的电压。
步骤3: 太阳能无线充电器制作过程

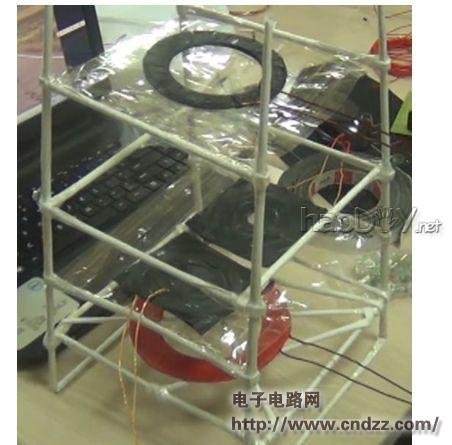

第一步：产品电路的模拟，利用professional做电路进行模拟实验。第二步：实验成功后进行电路搭建第三步：电路搭接（根据原理图对电路进行搭接）。第四步：电路试运行第五步： 产品整体测试。
步骤4: 太阳能无线充电器的实际应用

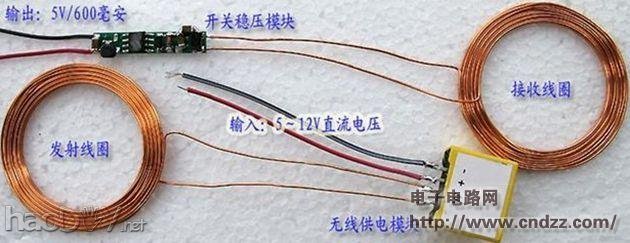

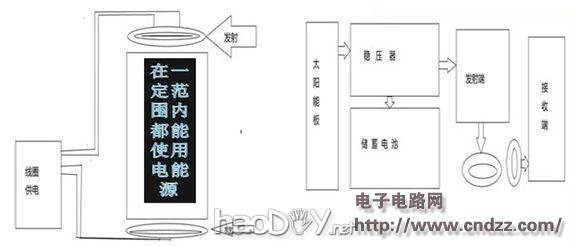

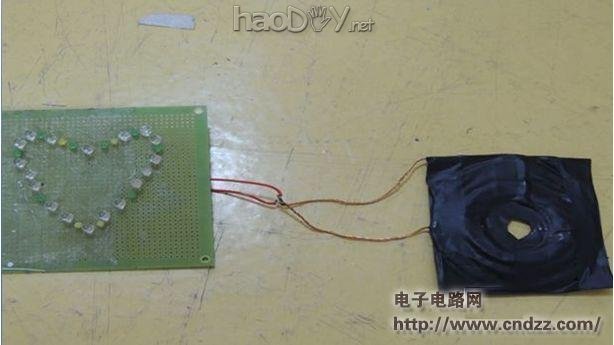

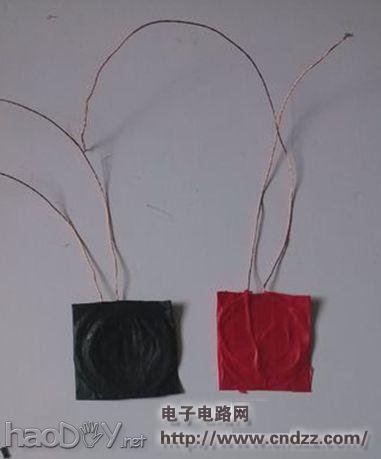

无线输电模块，元件占地面积小，无接收电流可高达600mA，基本满足普通电子产品的充电供电之用，模块具有识别能力，可根据负载大小 自动增减发射功率，工作效率约70％，安装方便简单，价格低廉，可直接工作在4~12V的宽电压工作，主要用于便携式电子小产品的无线供电、充电而开发设 计的，具有体积小、使用简便、转换效率高、价格低廉等特点.主要适用于：手机、游戏机、鱼缸灯光、MP3、MP4、数码相机、电动剃须刀、学习机、医疗、 水下用品等多种产品的应用。 未来设想：在楼的顶部与底部各埋一发射线圈，运用太阳能为整栋楼实施无线供电（无线电磁场对人体有害，待完善）。
