让公牛更牛,公牛小白USB电插座改双开关

时间:2017-05-27 20:07来源:数码之家 作者:admin 点击:
前阵子免费拿到的公牛电插座(型号GN-B303U),详见拆解贴:http://bbs.mydigit.cn/read.php?tid=1345460 大家都在讨论和小米太像,今天就给它整容一下(图片摘自网络) 改造前来两张完整的外观图吧 改造点一:公牛和小米的最大区别就是开关了,公牛采用的是

前阵子免费拿到的公牛电插座(型号GN-B303U),详见拆解贴:http://bbs.mydigit.cn/read.php?tid=1345460

让公牛更牛,公牛小白USB电插座改双开关

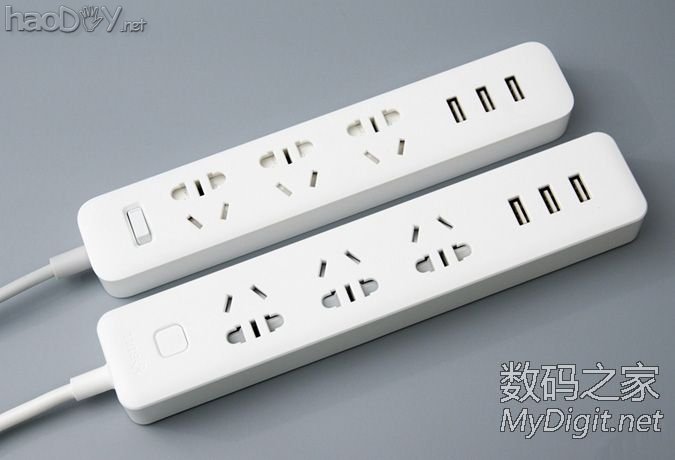

大家都在讨论和小米太像,今天就给它整容一下(图片摘自网络)
让公牛更牛,公牛小白USB电插座改双开关

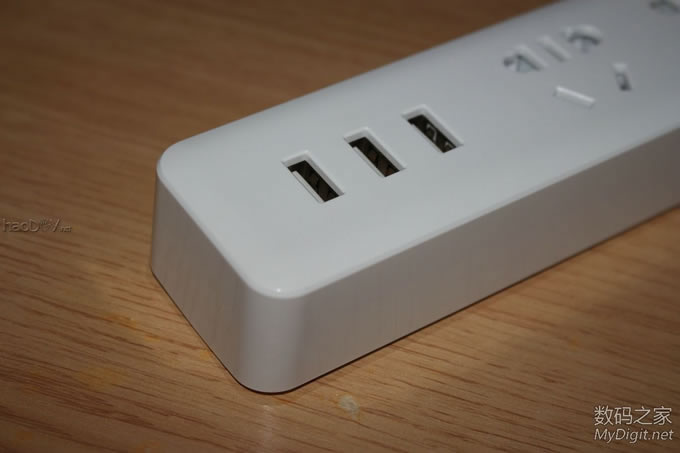

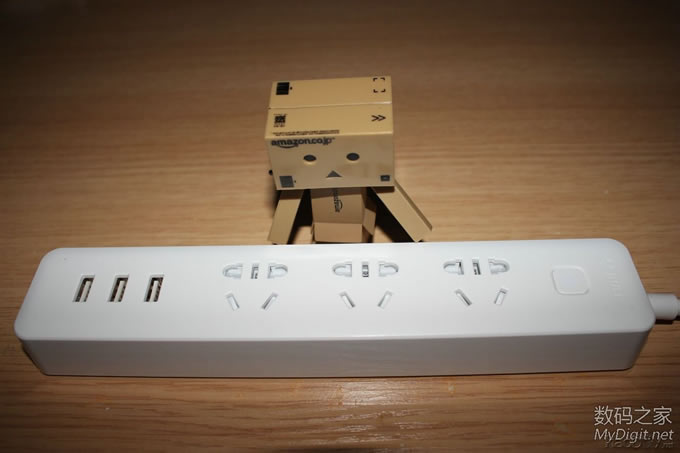

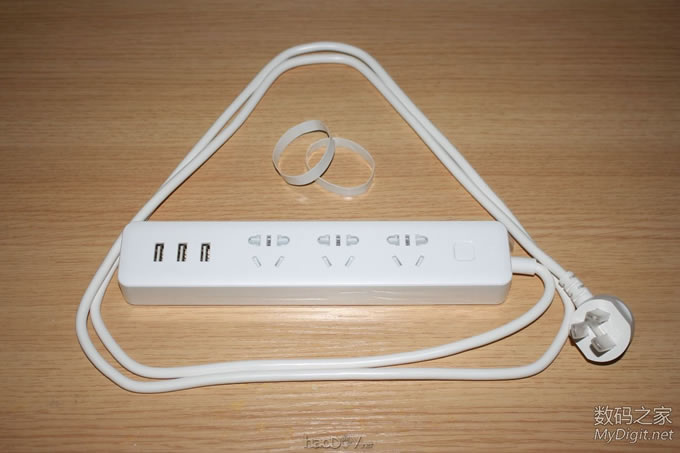

改造前来两张完整的外观图吧
让公牛更牛,公牛小白USB电插座改双开关
让公牛更牛,公牛小白USB电插座改双开关




改造点一

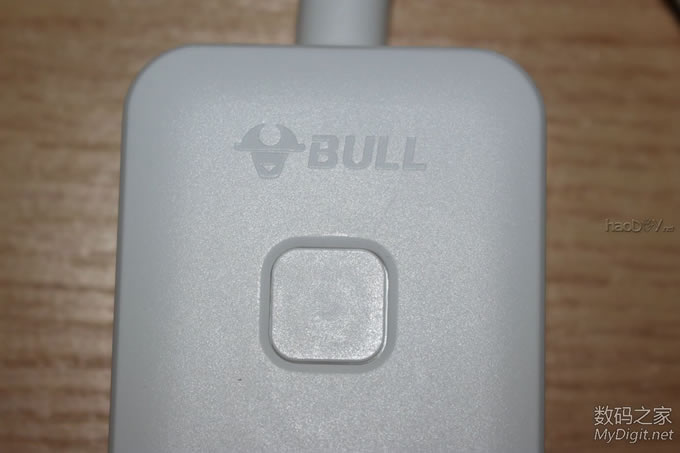

公牛和小米的最大区别就是开关了,公牛采用的是电子开关,通过继电器控制的。
好处是:使用微动开关 只需轻轻一按即可打开或关闭电源。
坏处是:1.外来电断电后继电器就会处于断开状态,必须手动再按一次才能通电;2、使用电子开关 也意味着有负载,即使插板出于关闭状态也有电流消耗;3、电子开关长期处于通电状态也存在安全隐患。

所以要把电子开关改造为简单的船型开关,而且是火线零线双切开关
让公牛更牛,公牛小白USB电插座改双开关


改造点二
和小米的一样,USB部分没有独立的开关,也需要给它加个独立的开关
让公牛更牛,公牛小白USB电插座改双开关


楼下继续......


改造前的准备

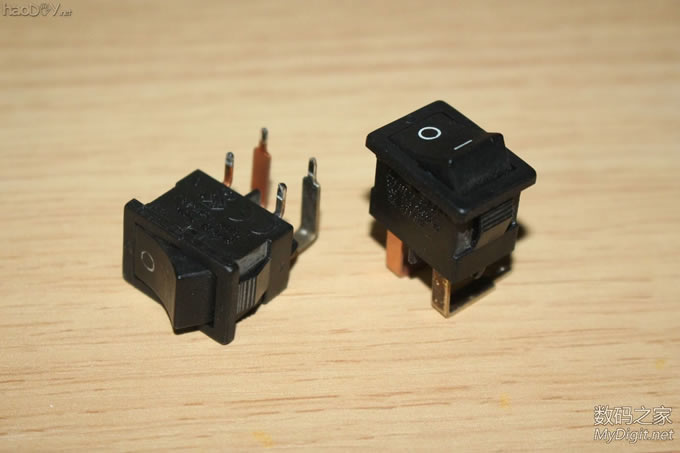

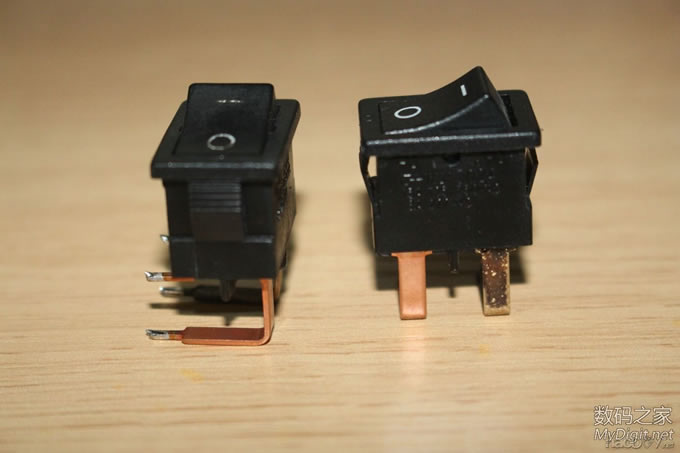

选料,选用的开关是大电流双切(火、零线)船型开关
大家都说用白色的好看,无奈我手上只有这种,专门TB购买就不值得了,不好看不要紧 实用最关键
让公牛更牛,公牛小白USB电插座改双开关


这种开关TB上有卖,不过像我这种引脚的就没有了,我的拆自富士施乐激光打印机(三星OEM同款),
一台打印机才拆出来一个,一共拆了十几个
让公牛更牛,公牛小白USB电插座改双开关

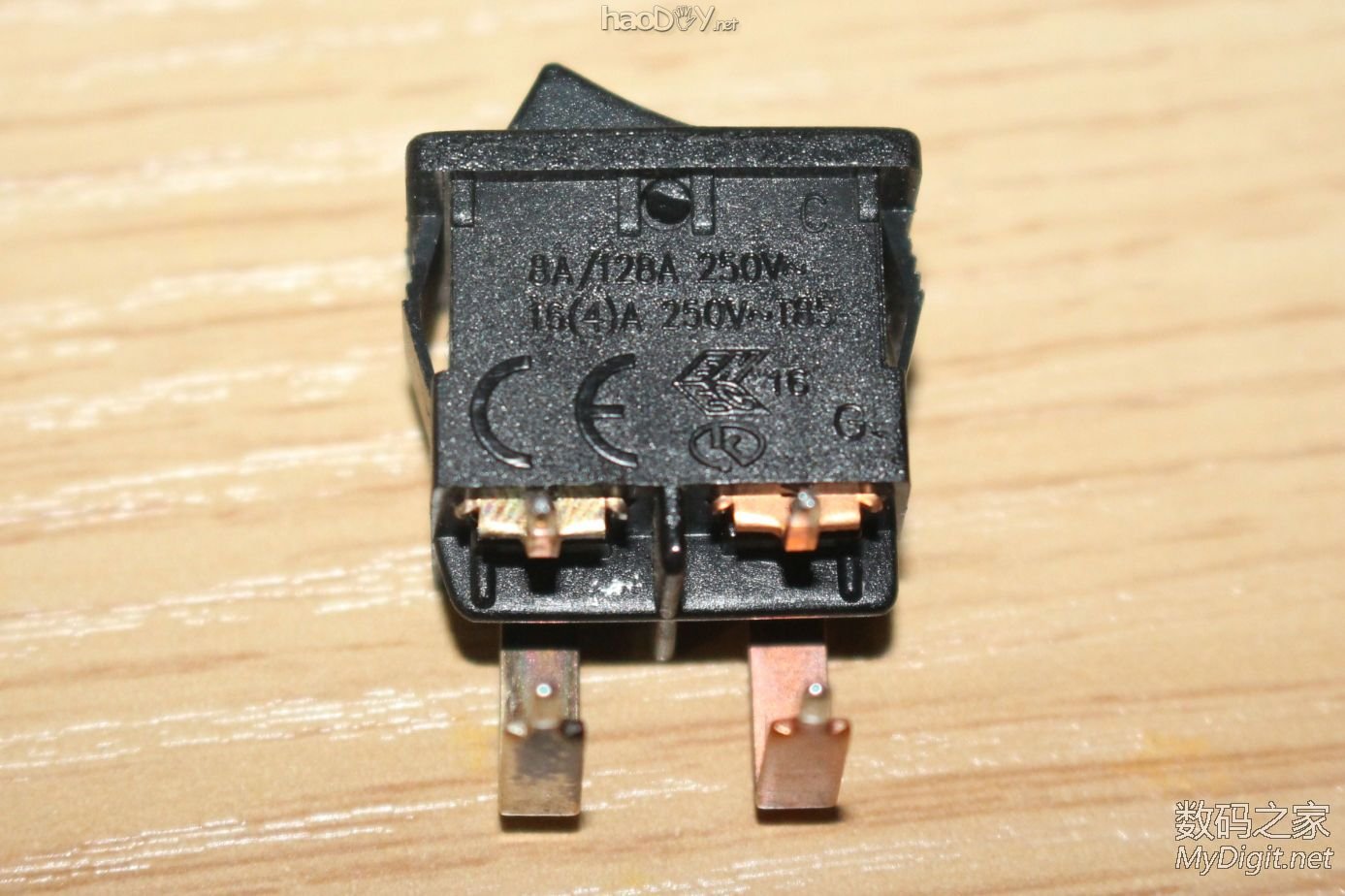

参数,8-128A?
让公牛更牛,公牛小白USB电插座改双开关

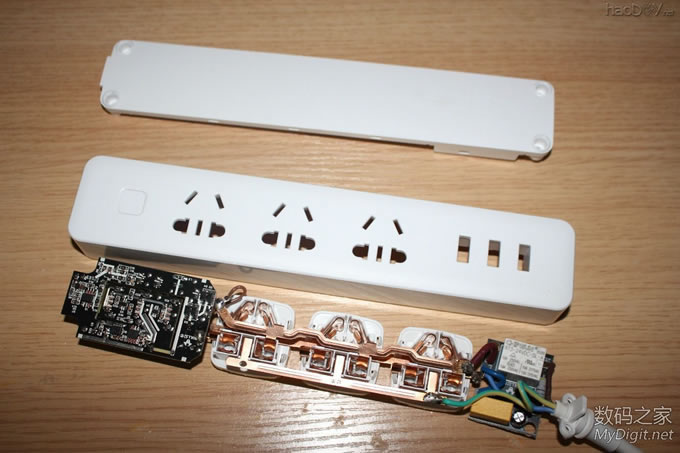

再次把电插板拆了,详细拆解图见拆解贴http://bbs.mydigit.cn/read.php?tid=1345460
让公牛更牛,公牛小白USB电插座改双开关


开关定位
让公牛更牛,公牛小白USB电插座改双开关



开模

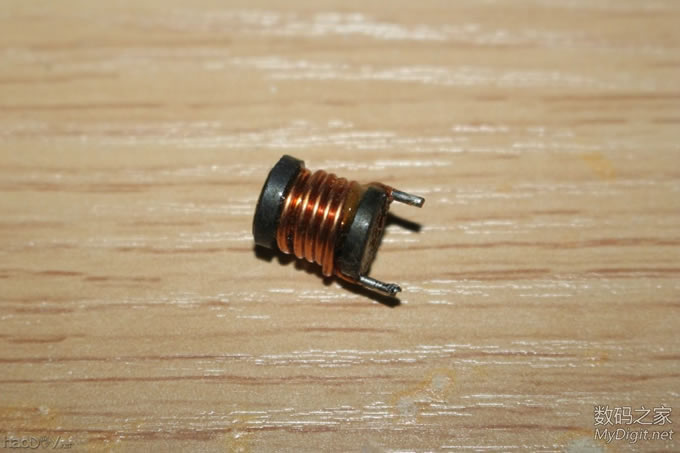

给开关开孔,找来电感
让公牛更牛,公牛小白USB电插座改双开关


需要电感上的铜线
让公牛更牛,公牛小白USB电插座改双开关

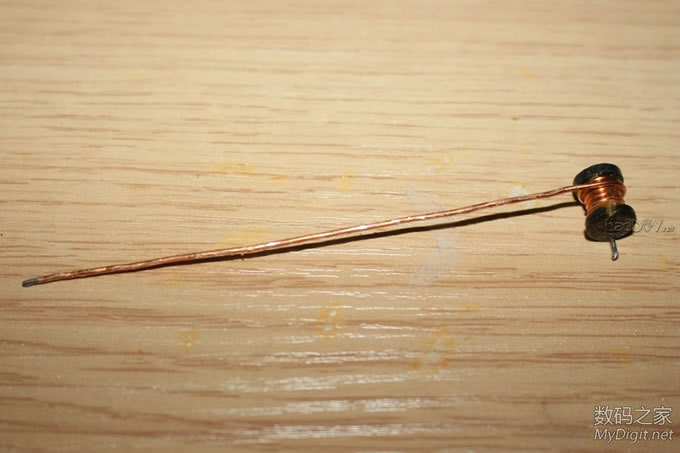

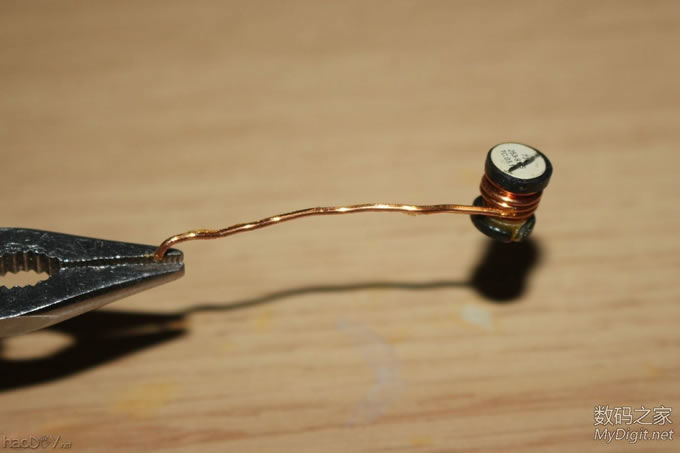

掰直
让公牛更牛,公牛小白USB电插座改双开关

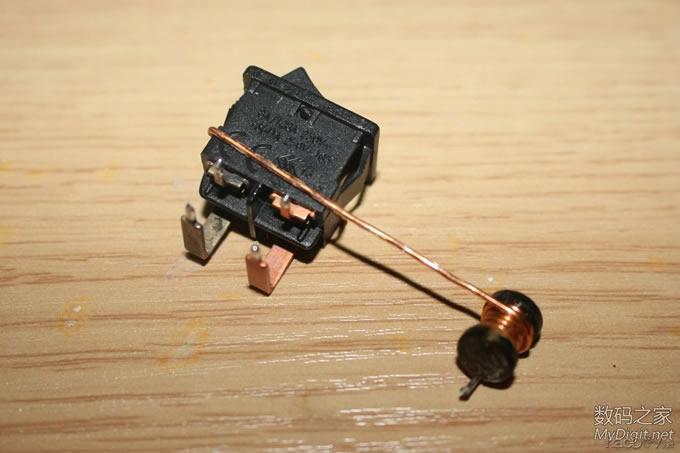

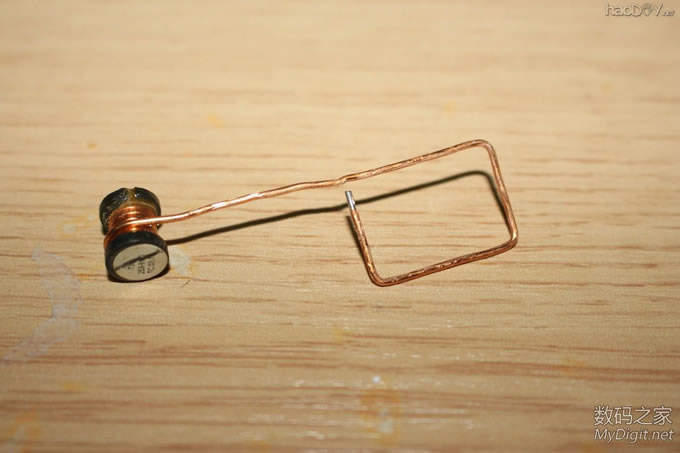

绕在开关上
让公牛更牛,公牛小白USB电插座改双开关

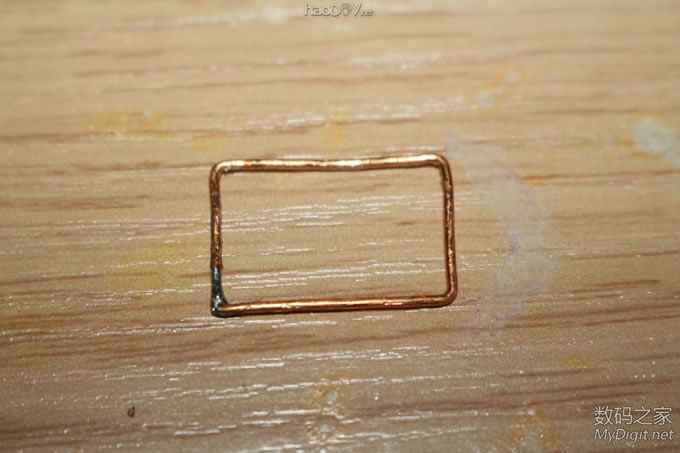

简单的开孔模具成型了
让公牛更牛,公牛小白USB电插座改双开关


电烙铁焊接起来
让公牛更牛,公牛小白USB电插座改双开关


开孔

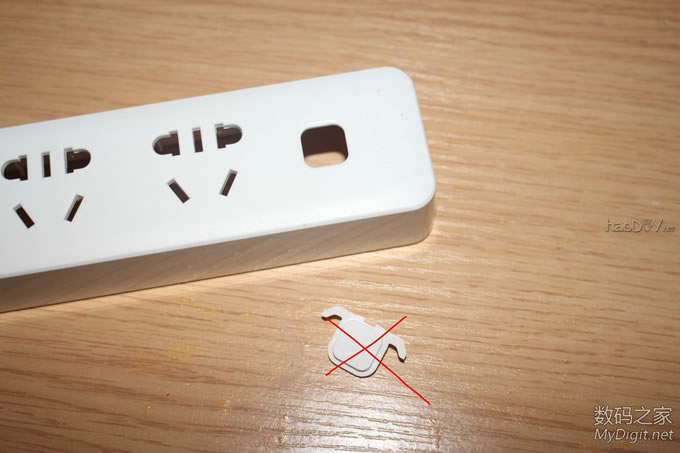

把原来的按键帽拆了
让公牛更牛,公牛小白USB电插座改双开关


直接就可以扔垃圾桶了
让公牛更牛,公牛小白USB电插座改双开关


模具出场
让公牛更牛,公牛小白USB电插座改双开关

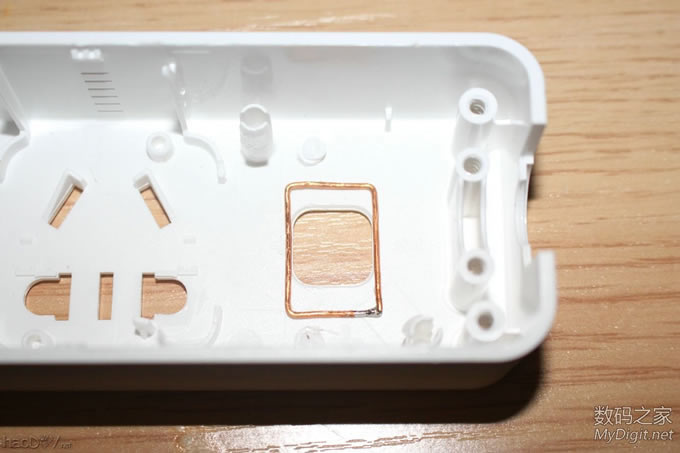

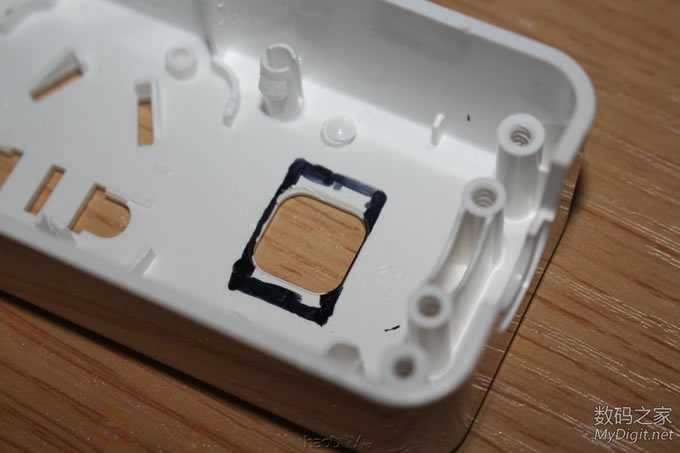

油性笔标记
让公牛更牛,公牛小白USB电插座改双开关

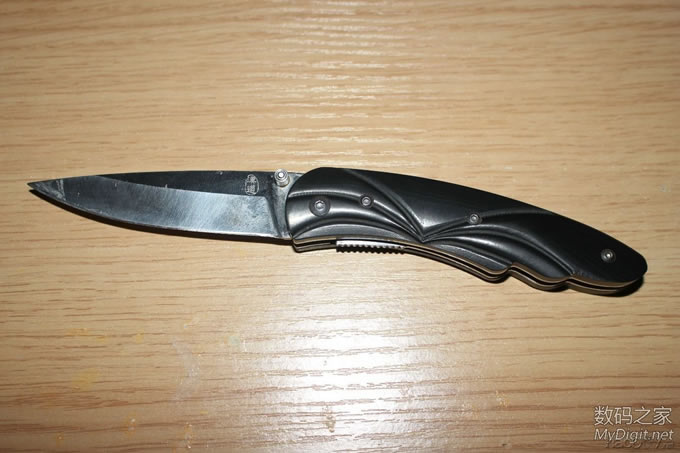

作案工具亮相
让公牛更牛,公牛小白USB电插座改双开关

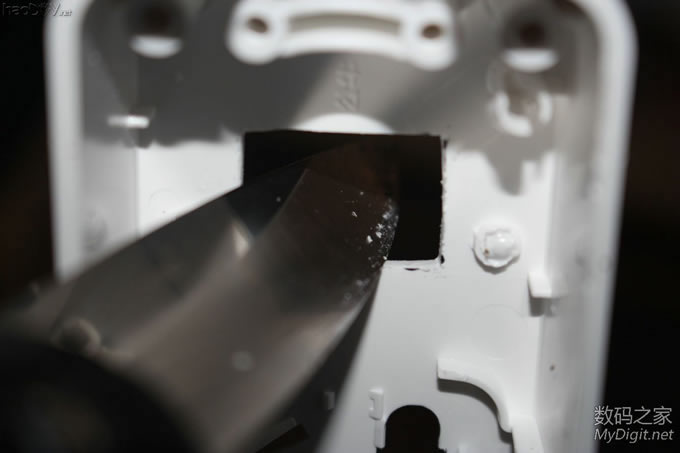

用力而又小心的削啊削
让公牛更牛,公牛小白USB电插座改双开关

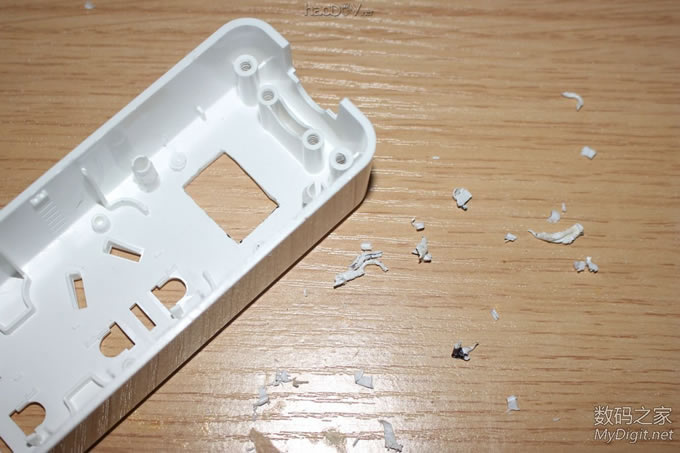

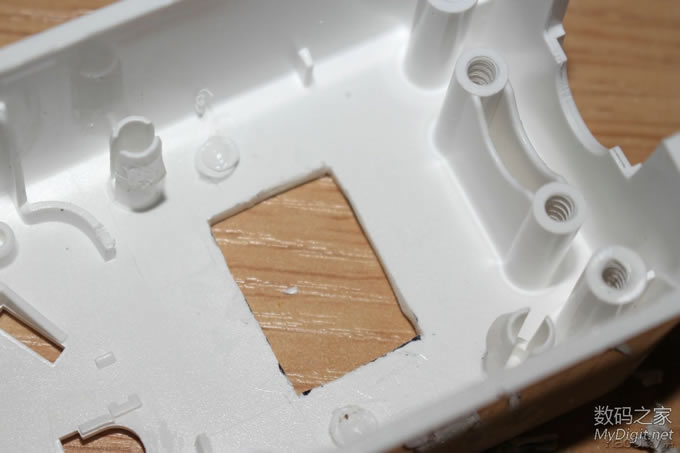

第一个孔开好了
让公牛更牛,公牛小白USB电插座改双开关

还算满意,毕竟只有简单的铜丝和刀具
让公牛更牛,公牛小白USB电插座改双开关

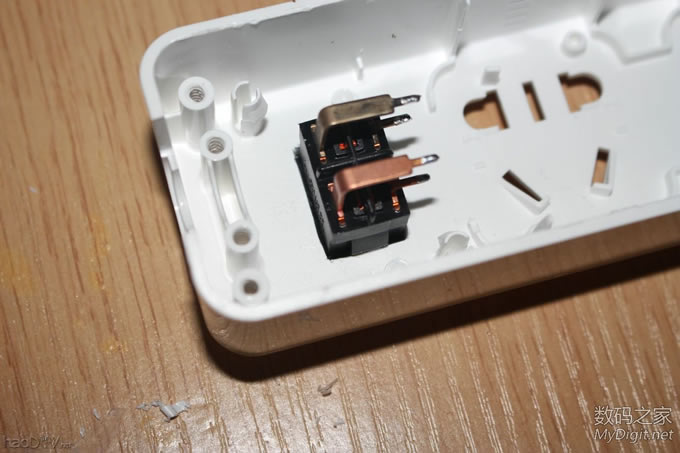

安装开关
让公牛更牛,公牛小白USB电插座改双开关

让公牛更牛,公牛小白USB电插座改双开关


搞好合适
让公牛更牛,公牛小白USB电插座改双开关

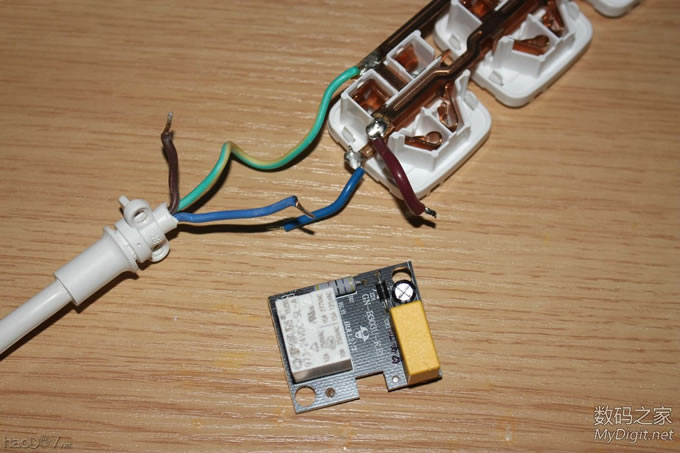

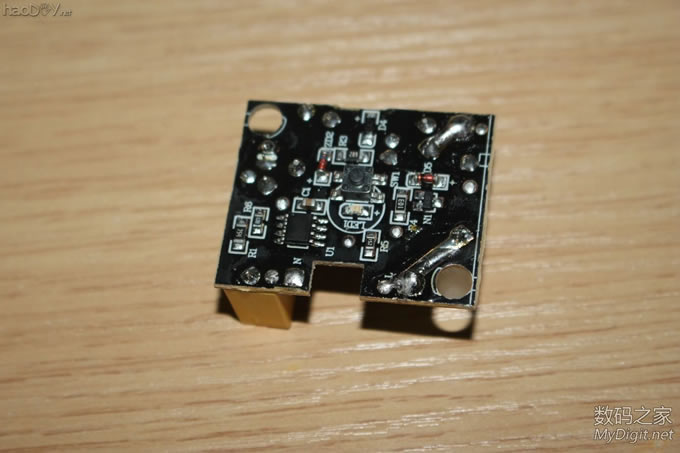

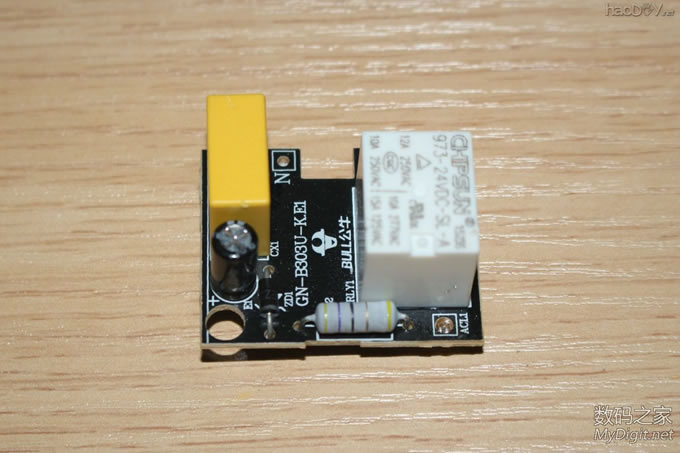

拆掉电插板原来的电子开关
让公牛更牛,公牛小白USB电插座改双开关

让公牛更牛,公牛小白USB电插座改双开关

让公牛更牛,公牛小白USB电插座改双开关

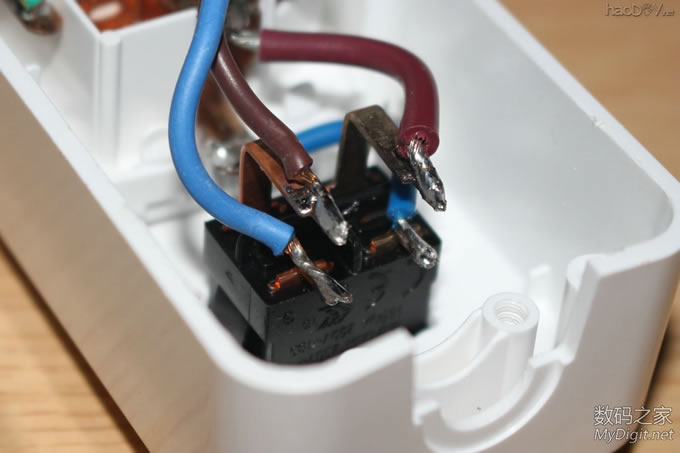

焊接引线(焊接不太理想,帖子底部有更新后的优化焊接)
让公牛更牛,公牛小白USB电插座改双开关

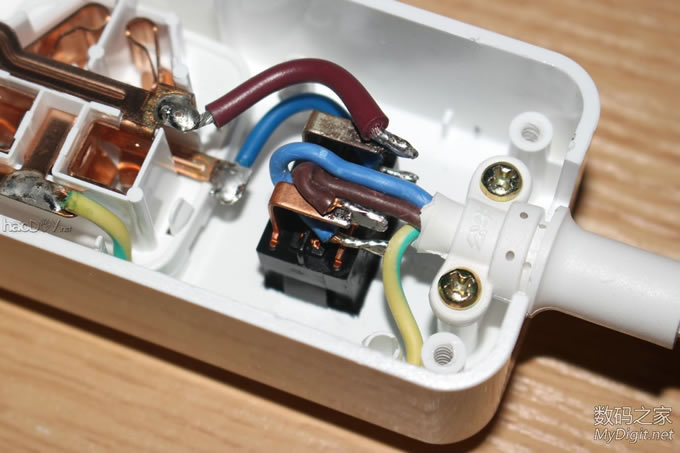

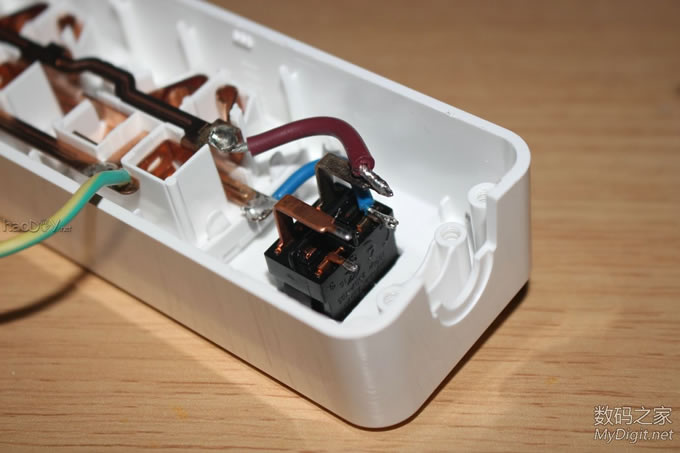

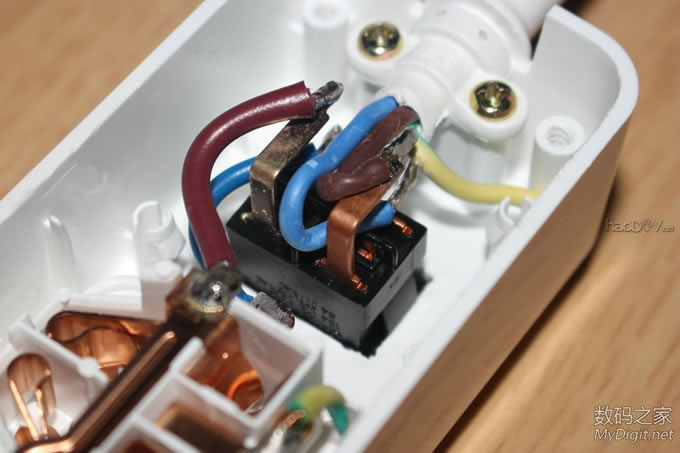

把进线也焊接好,双切开关比原来的开关(甚至是小米插座的开关)都要安全,因为把火线和零线都切断了,不会因为“回路”而出现安全隐患
让公牛更牛,公牛小白USB电插座改双开关

让公牛更牛,公牛小白USB电插座改双开关

让公牛更牛,公牛小白USB电插座改双开关

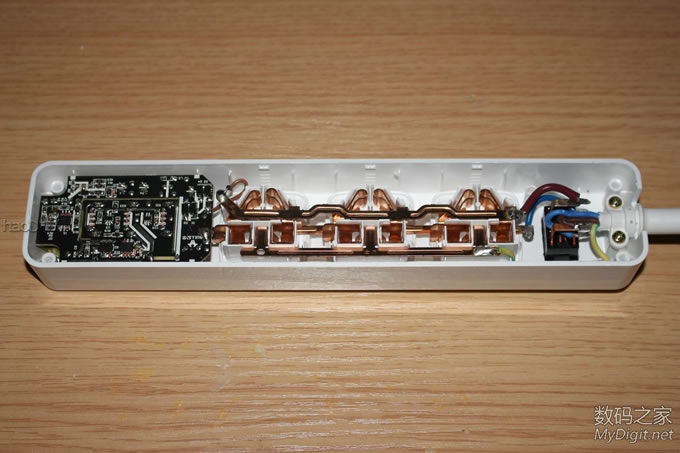

第一个开关安装完毕
让公牛更牛,公牛小白USB电插座改双开关

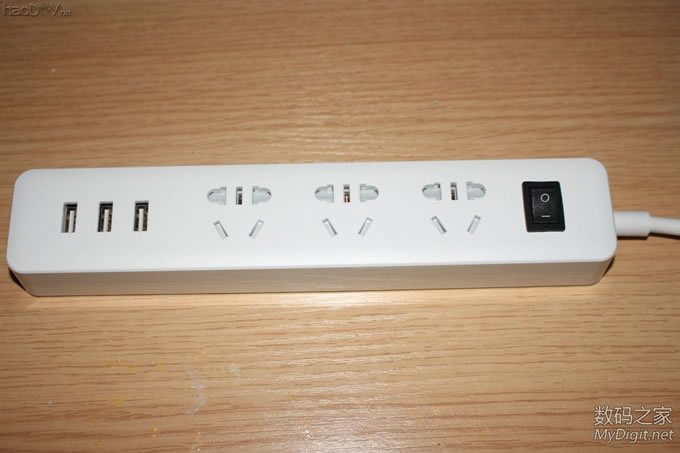

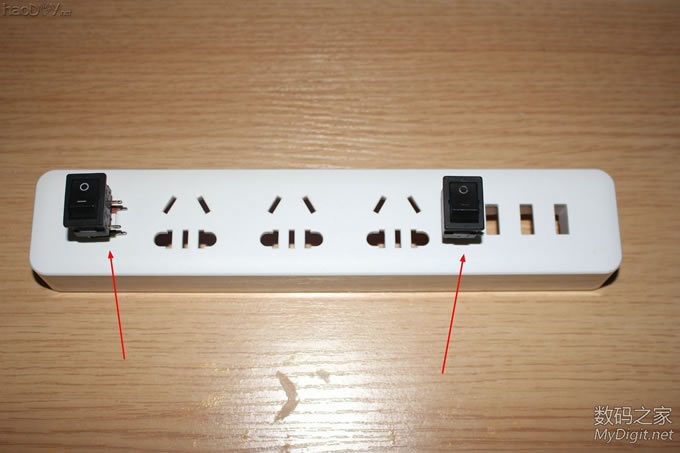

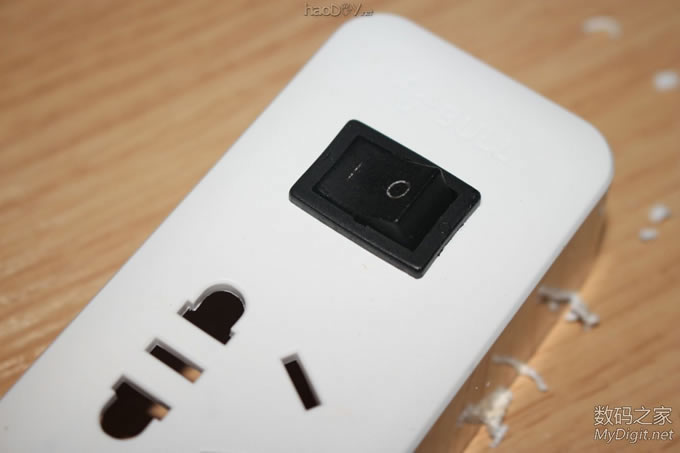

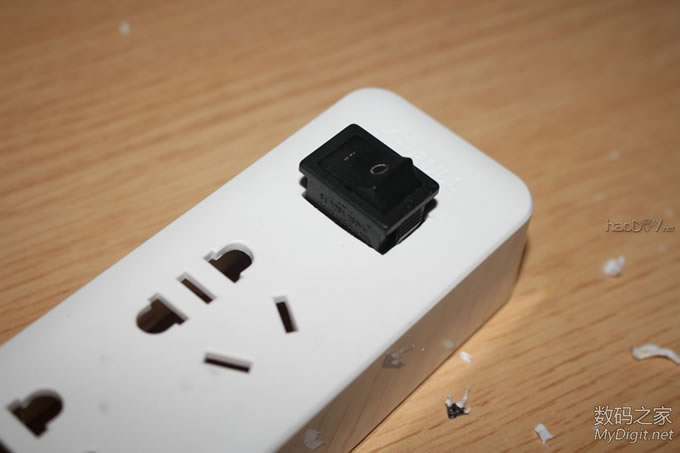

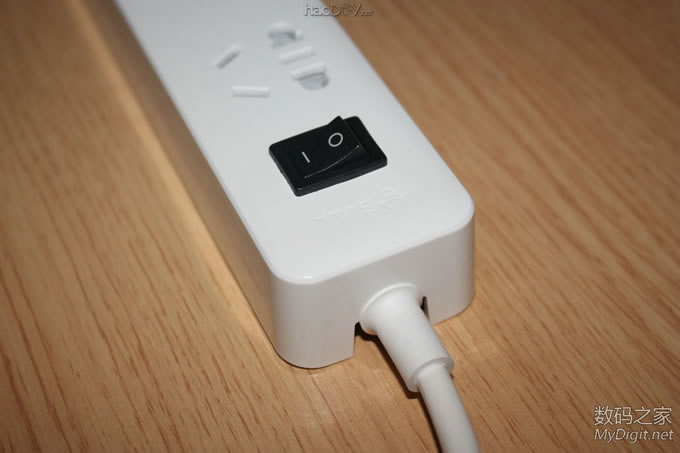

效果预览,自我感觉满意
让公牛更牛,公牛小白USB电插座改双开关

让公牛更牛,公牛小白USB电插座改双开关
进行USB增加开关处改造

先拆掉变压器
让公牛更牛,公牛小白USB电插座改双开关

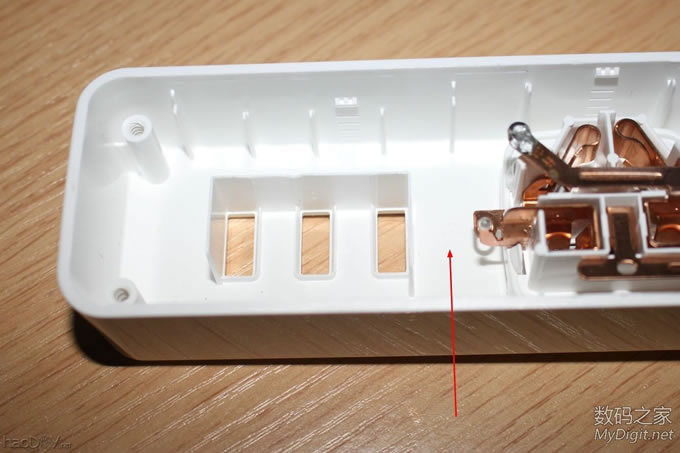

空间有限,这个位置是最合适的了
让公牛更牛,公牛小白USB电插座改双开关

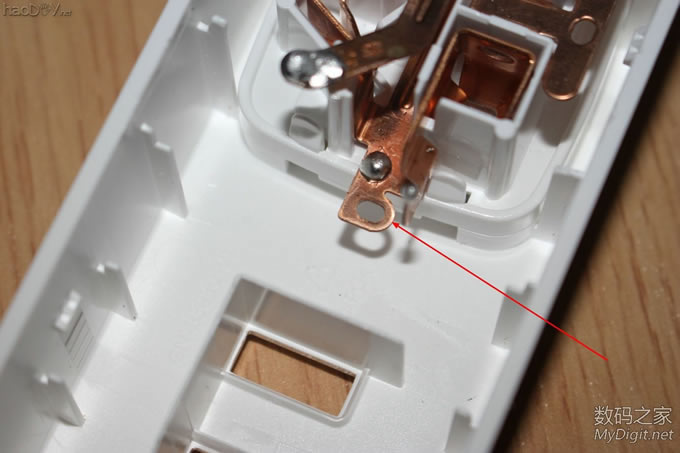

一会得把这个突出来的铜条处理一下,不然会顶住开关
让公牛更牛,公牛小白USB电插座改双开关


定位
