使用三星蛋充简单D一个18650充电器!

时间:2017-06-09 21:55来源:数码之家 作者:骑着狗溜达 点击:
前阵子笔记本电池坏了,剩下了几粒18650电池。手里没有充电器。晓得坛子里好多坛友都用三星蛋充D过,咨询了爱睡沙发的”8139”兄台后,深水宝购买了需要用到的配件。在此对爱睡沙发的“8139”兄表示由衷的感谢,祝兄台天天睡沙发怎么样?大家基本都D过,我这
前阵子笔记本电池坏了,剩下了几粒18650电池。手里没有充电器。
晓得坛子里好多坛友都用三星蛋充D过,咨询了爱睡沙发的”8139”兄台后,深水宝购买了需要用到的配件。

在此对爱睡沙发的“8139”兄表示由衷的感谢,祝兄台天天睡沙发怎么样?使用三星蛋充简单D一个18650充电器!
大家基本都D过,我这小白就不啰嗦了。直接上图骗点M,截止电压是亮点使用三星蛋充简单D一个18650充电器!

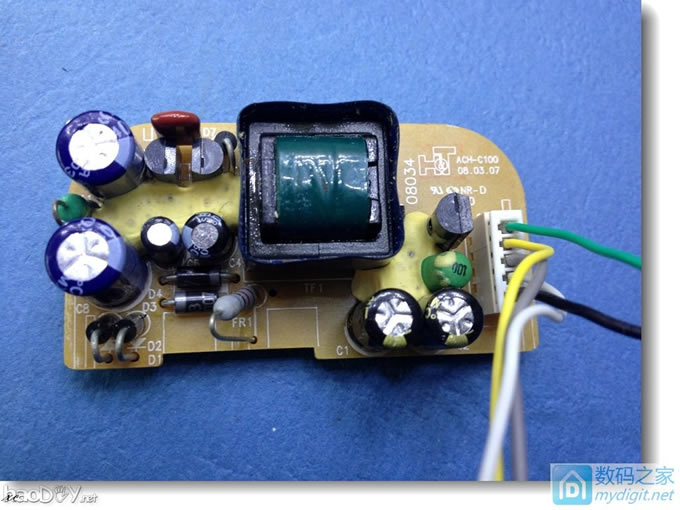

买的三星剪线板,大板、小板都买了好几个
4.2V 750MA,3元一块。
以防万一,这种剪线拆机的拼RP。
这种是小板,刚好外壳能放进去两个。
使用三星蛋充简单D一个18650充电器!

这种小板瞅着没有三星那个大板上档次。
使用三星蛋充简单D一个18650充电器!

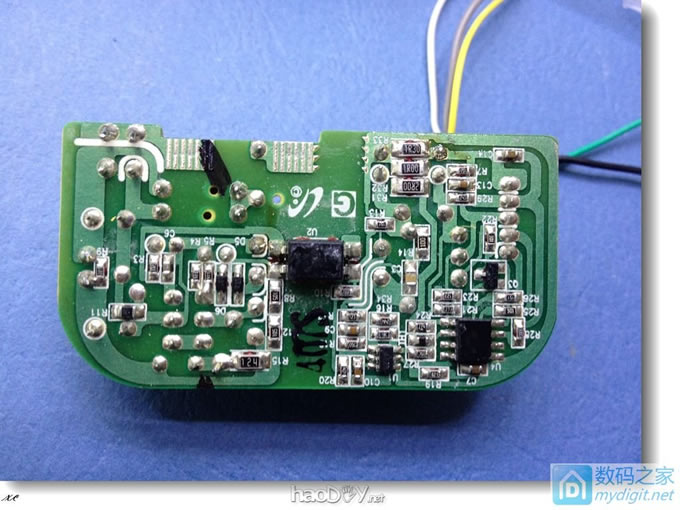

背面有两个芯片,也没看清型号。
使用三星蛋充简单D一个18650充电器!

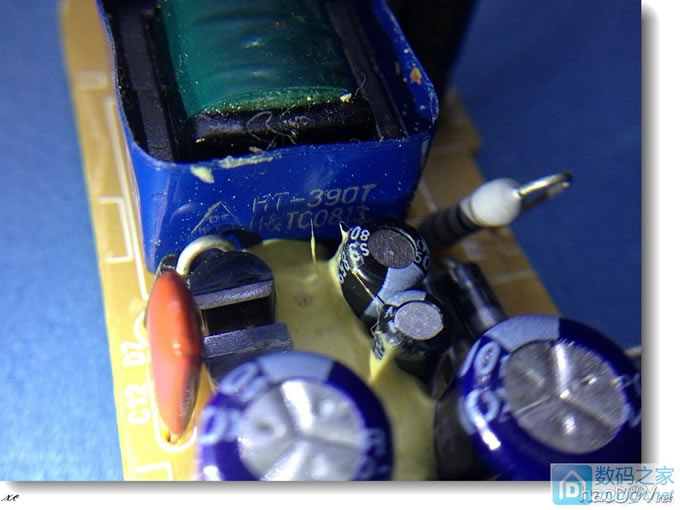

变压器
使用三星蛋充简单D一个18650充电器!

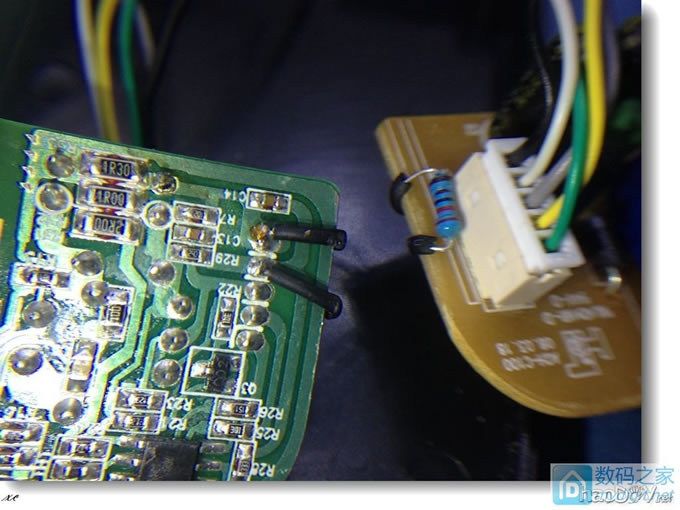

黑白线焊上2.2K识别电阻,为了安全带套。
使用三星蛋充简单D一个18650充电器!
AC输入触点焊线直连。
使用三星蛋充简单D一个18650充电器!

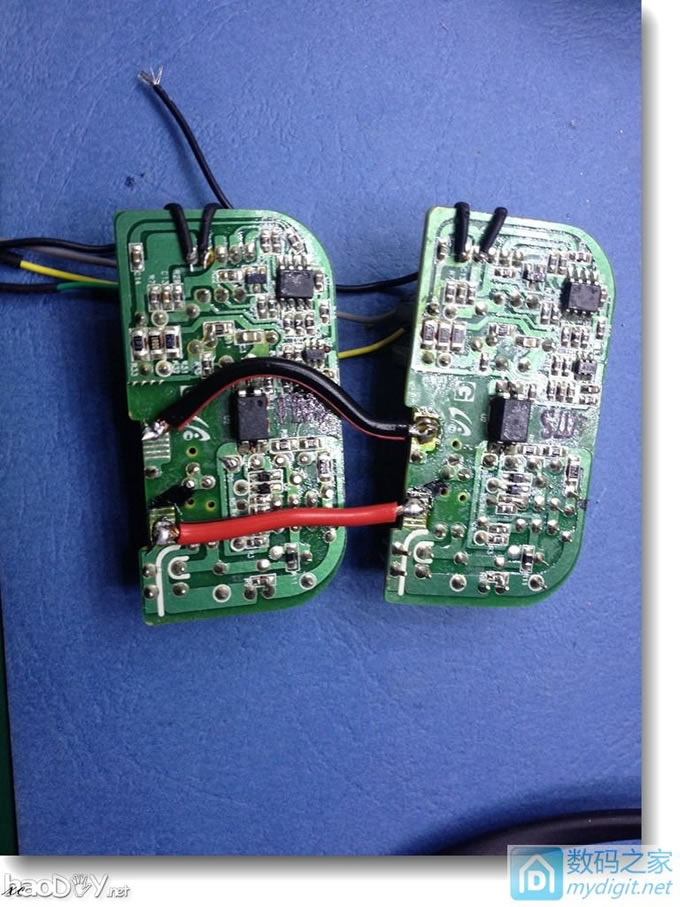

剪线的线有的比较短,自己接长方便安装。
使用三星蛋充简单D一个18650充电器!

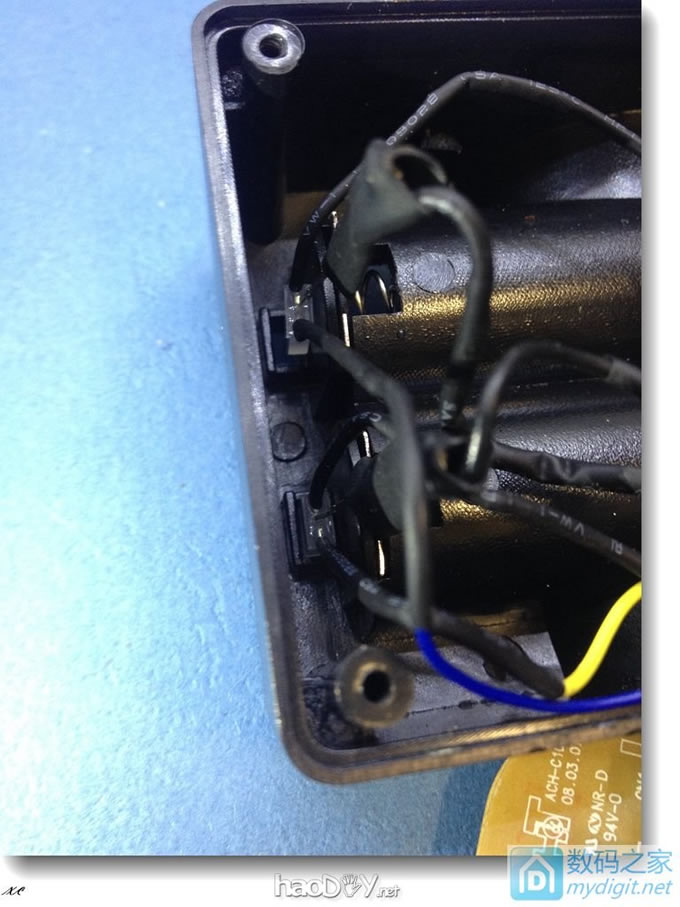

电池正负极点焊接,安全第一,继续带套。
使用三星蛋充简单D一个18650充电器!

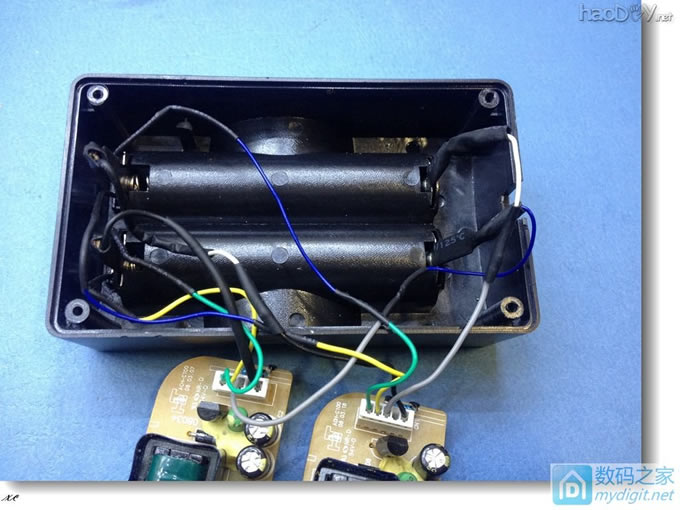

灰线电池正极,黑线负极。
黄线接共阴极LED红色端
绿线接共阴极LED绿色端
共阴极LED负极接黑线,
刚好可以焊到锂电负极触点片上。
使用三星蛋充简单D一个18650充电器!
共阴极LED,我买的是方形,刚好和外壳指示灯口匹配。
使用三星蛋充简单D一个18650充电器!

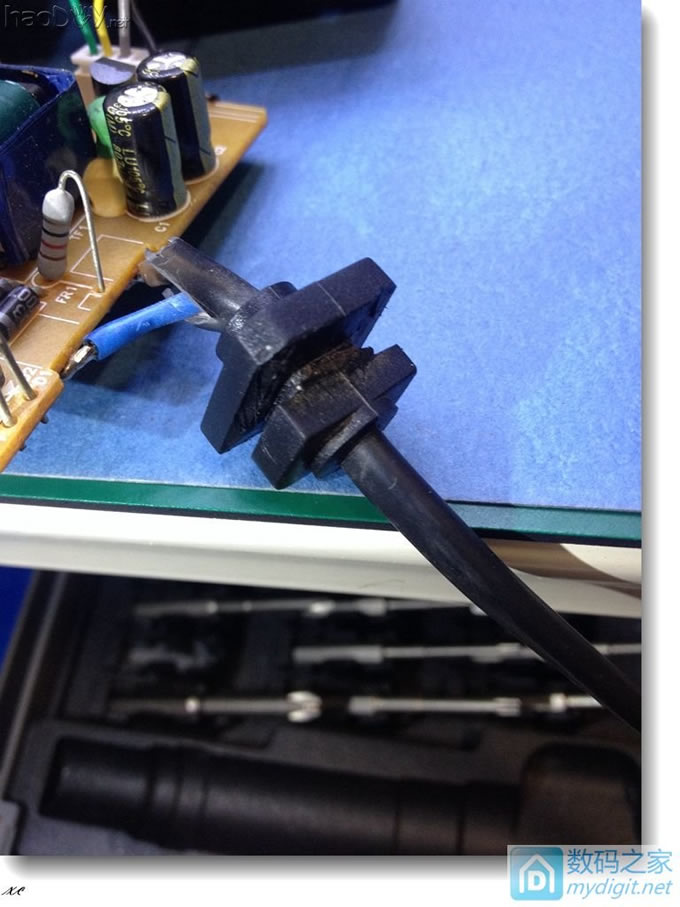

前阵子拆个DVD,电源坏了刚好电源线这次派上用场。
使用三星蛋充简单D一个18650充电器!

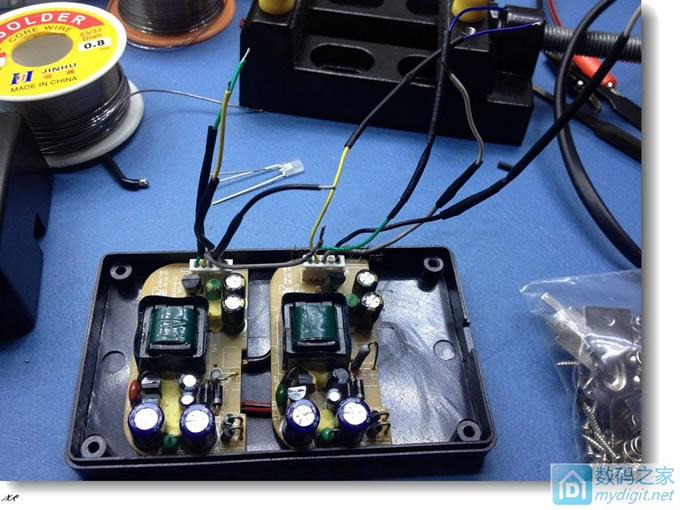

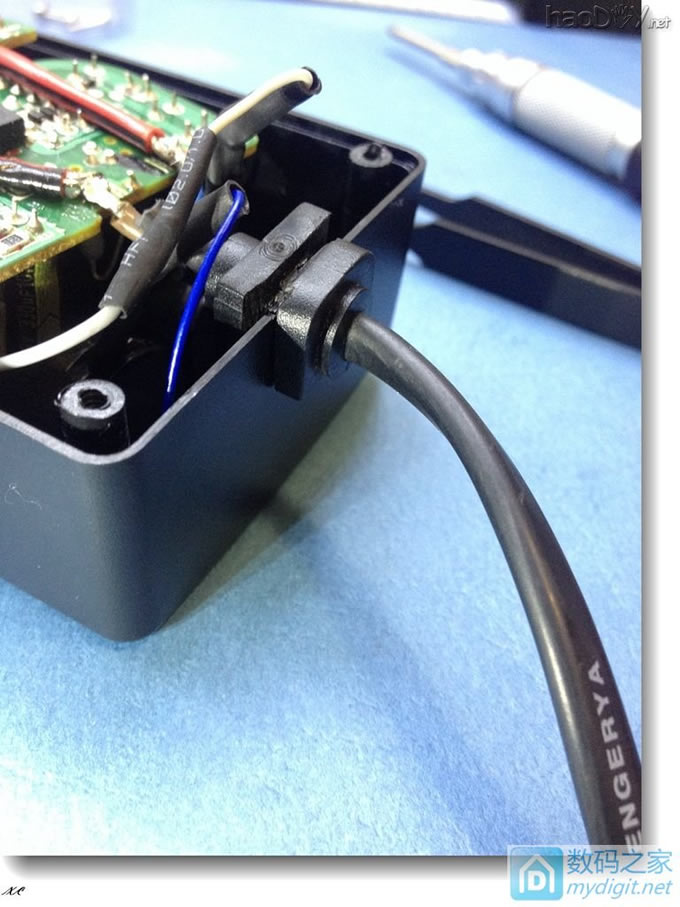

这个外壳有点厚,卡不进去,
用手术刀削一削线卡刚刚好。完美使用三星蛋充简单D一个18650充电器!
使用三星蛋充简单D一个18650充电器!

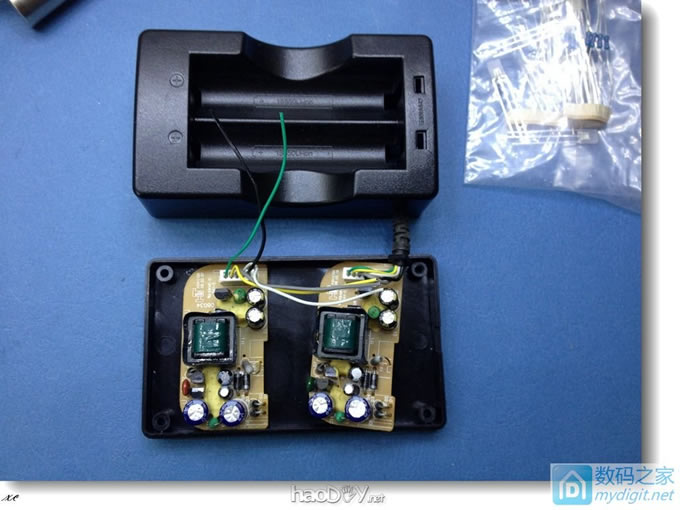

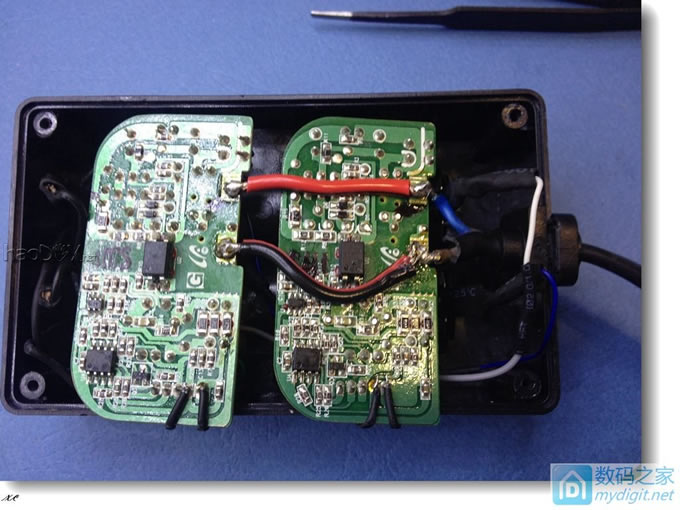

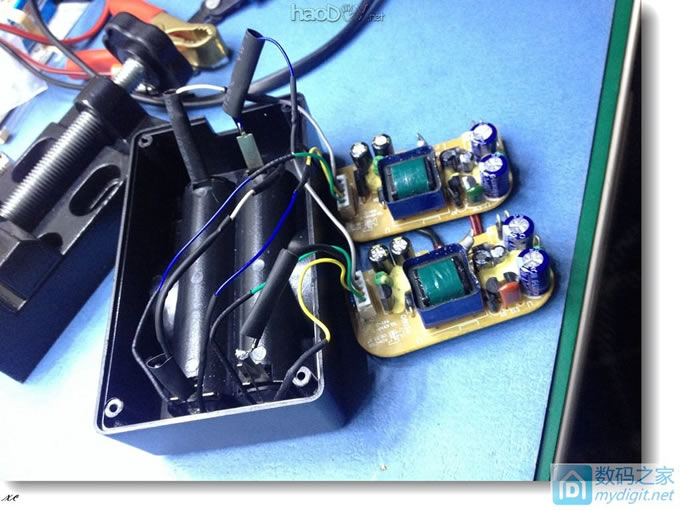

先放进去试试看,基本可以。
使用三星蛋充简单D一个18650充电器!

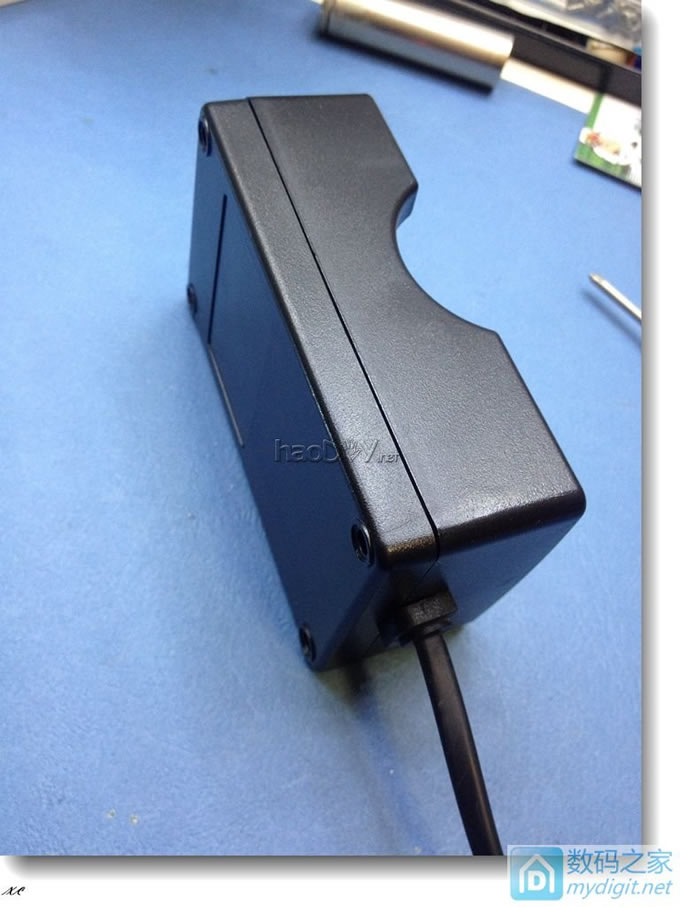

上论坛神器,封壳!
使用三星蛋充简单D一个18650充电器!

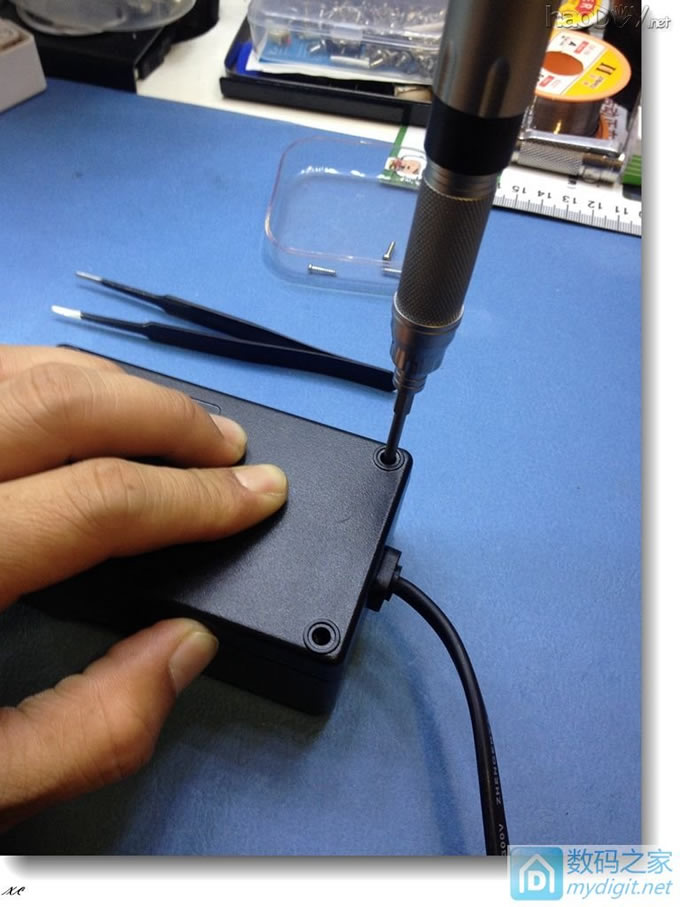

拧好螺丝,严丝合缝,再次完美使用三星蛋充简单D一个18650充电器!
使用三星蛋充简单D一个18650充电器!

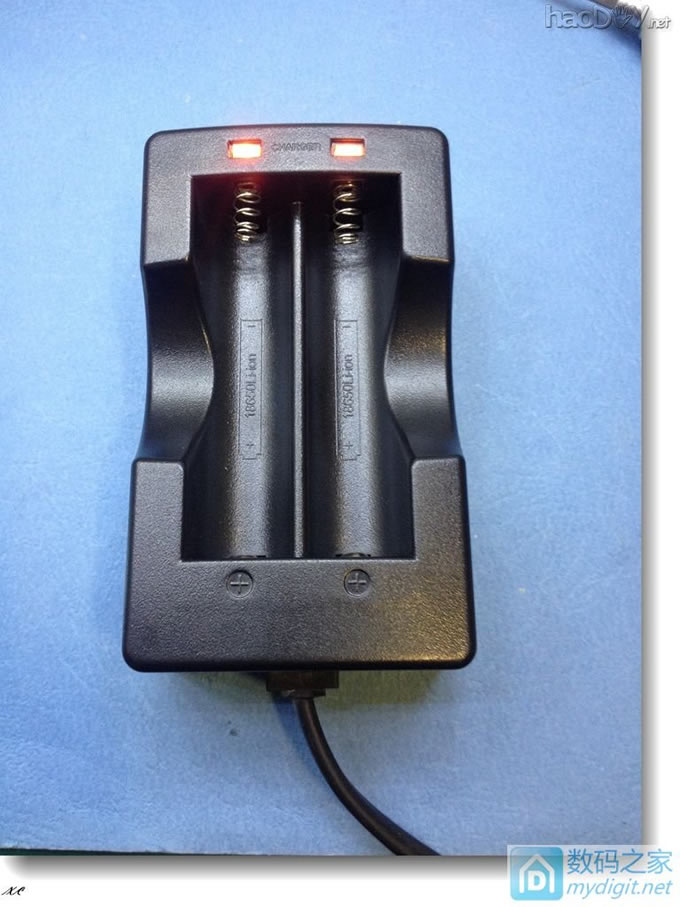

通电,灯亮,自动检测电池红,红,绿。
有电池转红灯充电,充满转绿灯。红闪,电池未连接。

使用三星蛋充简单D一个18650充电器!
笔记本淘汰下来的2200MA的电池,测试。

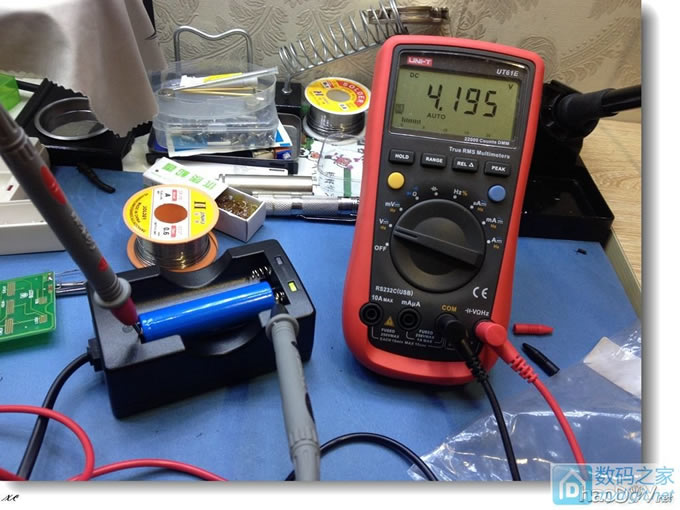

1槽转绿灯,截至电压:4.195V。
使用三星蛋充简单D一个18650充电器!

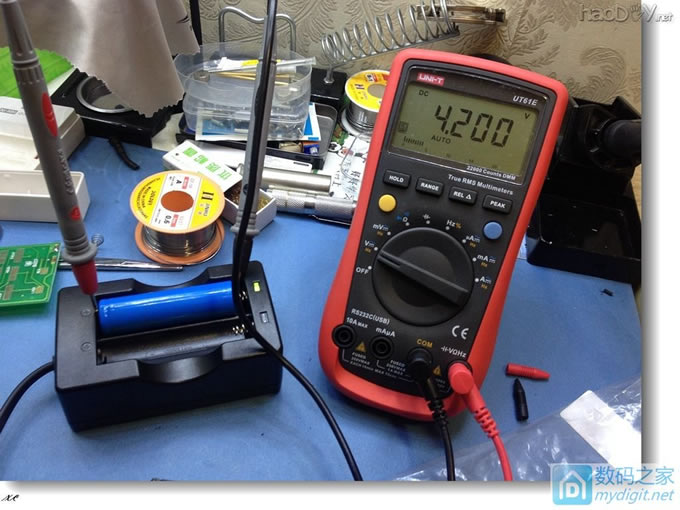

2槽转绿灯,截至电压,大家喜闻乐见的4.2V 终极完美使用三星蛋充简单D一个18650充电器!
使用三星蛋充简单D一个18650充电器!

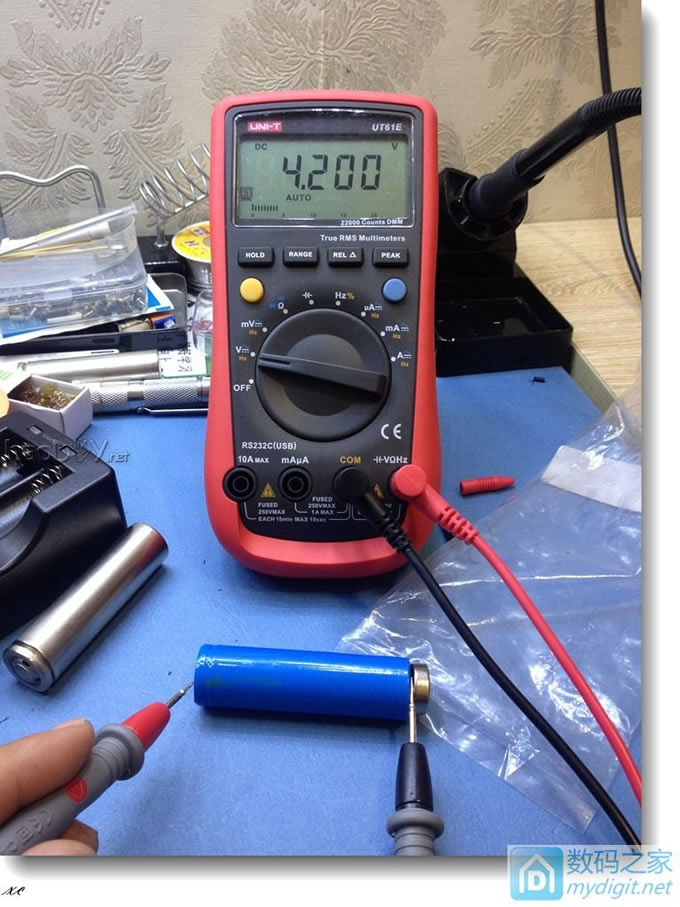

最后测量电池电压4.2V。
使用三星蛋充简单D一个18650充电器!

END,谢谢观赏。使用三星蛋充简单D一个18650充电器!
