diy简单易作的自动充电器

时间:2013-01-04 21:51来源:网络 作者:网络整理 点击: 次
免费提供各种电子制作文章、资料、图纸

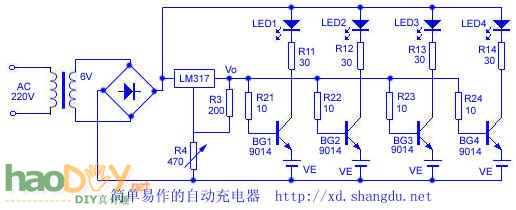

本充电器电路简朴，元件易取，它对各节镍镉电池别离充电，富裕电即自停。电路见附图所示，充电前，先调理R4，使三端可调稳压器LM317的输出电压为预定值Vo，当充电电池的电压Ve上升到Vo-0.65V时,晶体管截至,充电终止,同时响应的充电指示灯LED熄灭.其充电电流由R11-R14所限定。



diy简单易作的自动充电器
