前几天去参加学术会议，在展厅里有个小哥在做医学软件推广， 如果扫码下载软件并认证注册就送一个充电宝 周围同事纷纷掏出手机，在同事怂恿下，我也去领了一个 就是这么个东西，香水电源

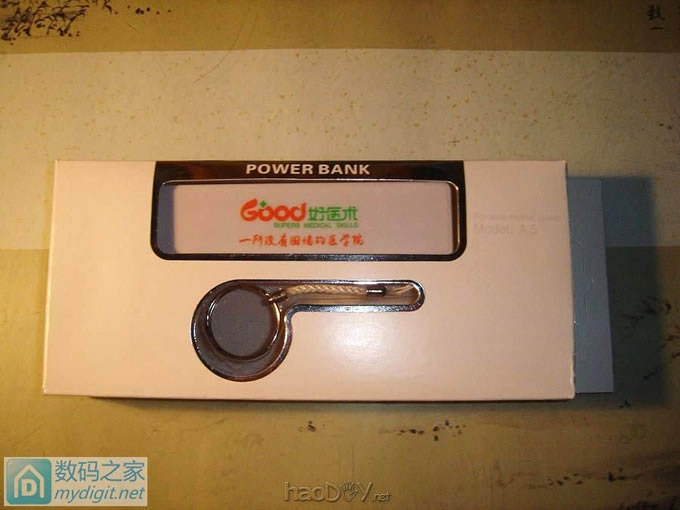

外包装是粗糙的纸盒子，上面一个中文都没有，显得很牛X吗？
型号是A5

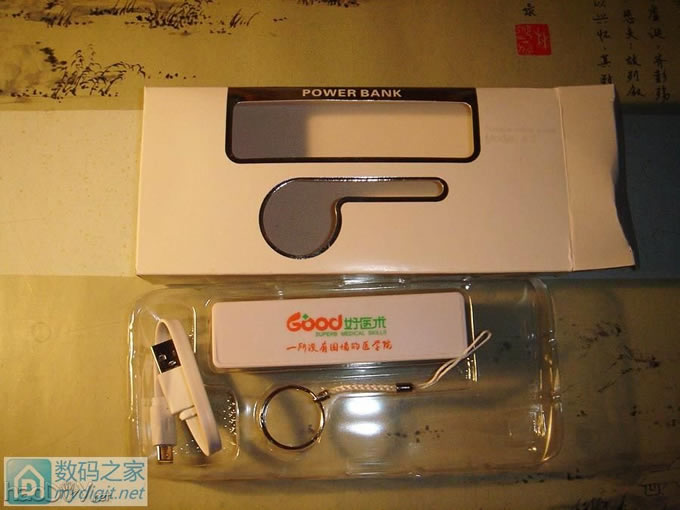

打开来，里面是一个很烂的塑料托

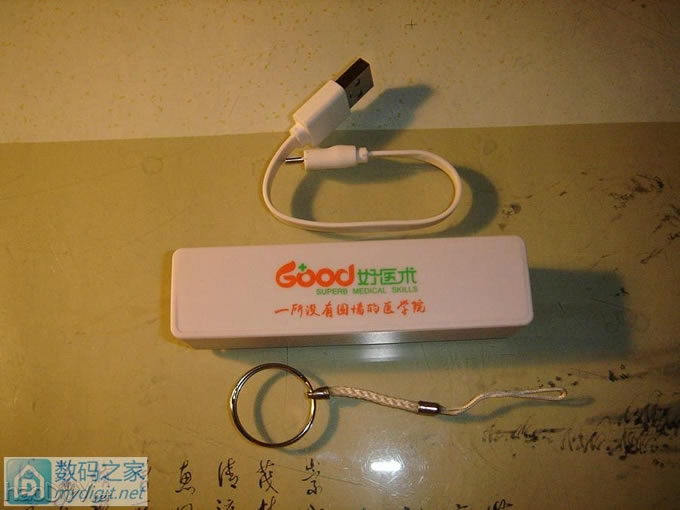

带有一根很短的充电线，一个钥匙环

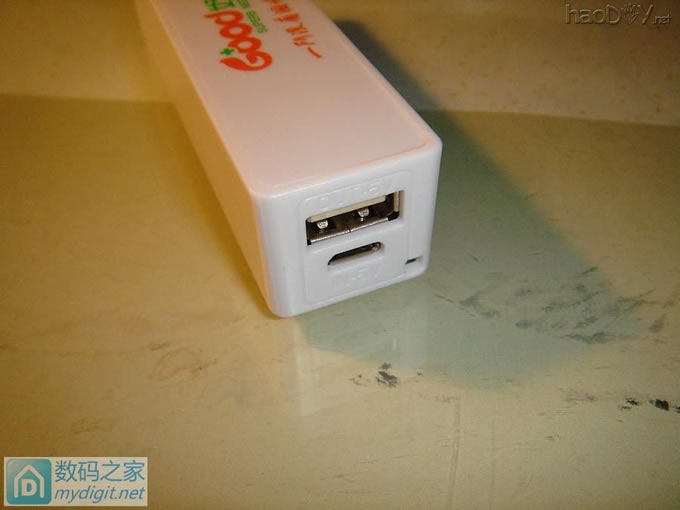

充电宝的接口是这样的 标准USB口是输出，mini口是充电输入

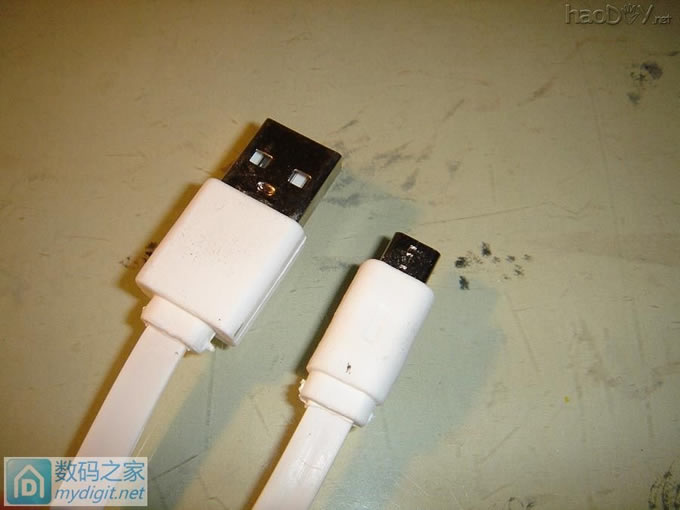

附送的充电线 非常粗糙，带有毛边的

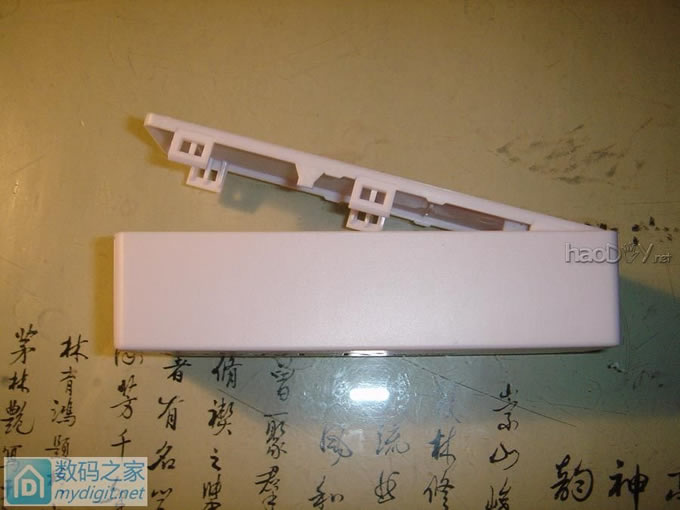

下面来研究充电宝 外壳采用卡扣固定，不是讨厌的超声波焊接 用小刀很轻松就打开了

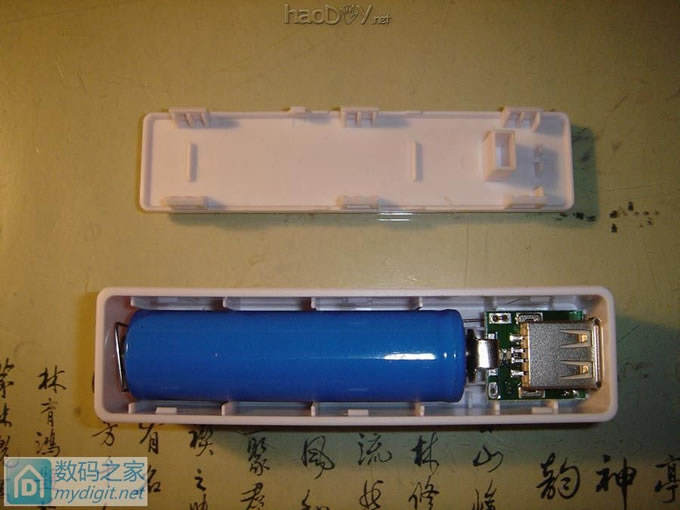

打开里面是这样的，香水电源的标准结构 一节18650锂电池

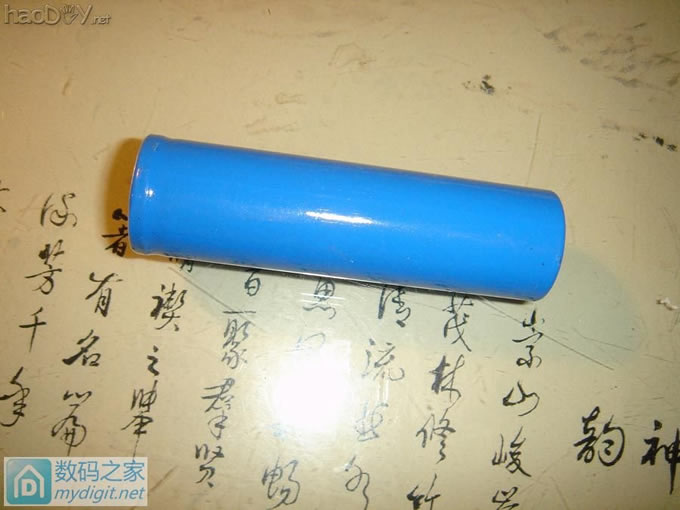

拆下电池，一节蓝色皮的18650锂电池，没有任何标识，三无产品 不过还好，不是焊接的，而是用电池座结构 可以方便的换电池

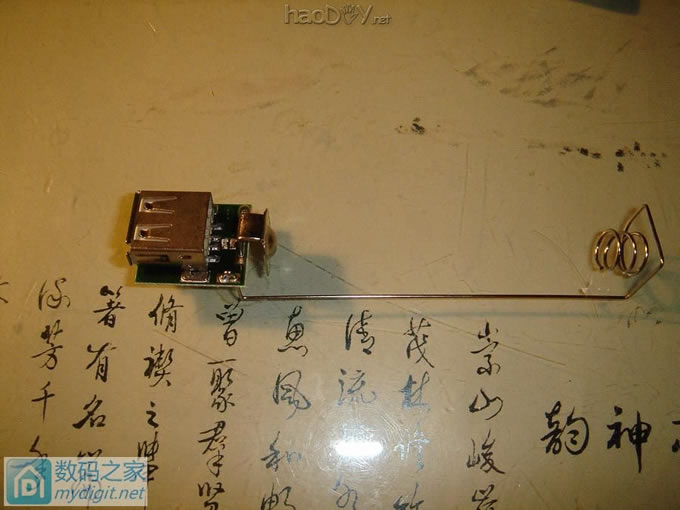

拆下主板 一般香水电源都是采用单片移动电源方案 电路非常简单，采用诸如ETA9635这样的充/放一体化控制芯片 省成本啊

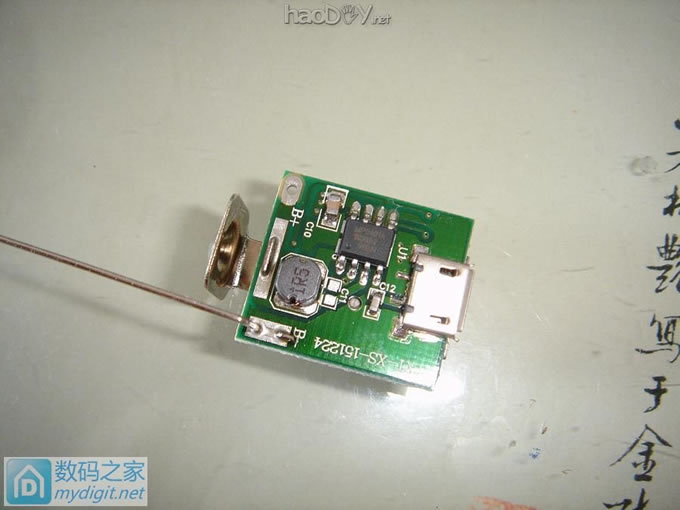

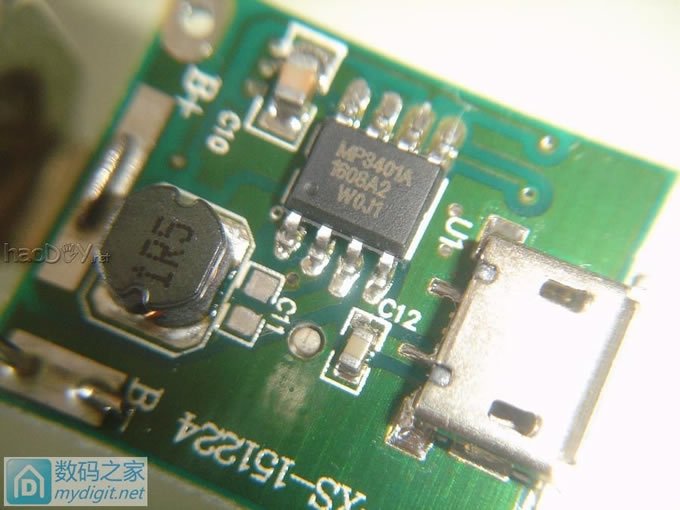

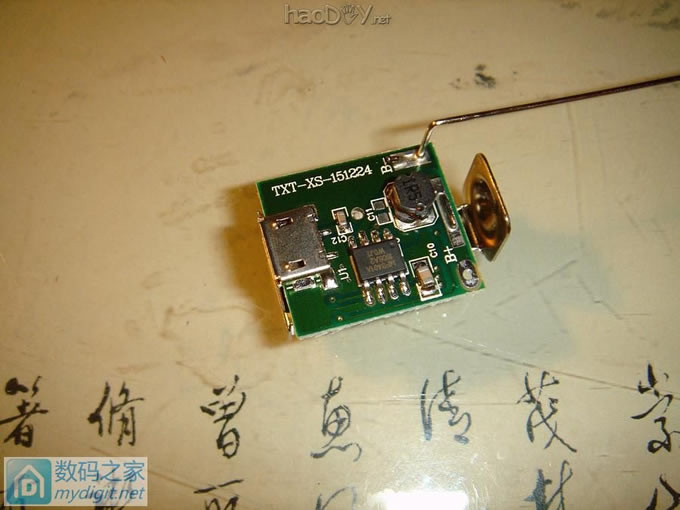

翻过来，用的是MP3401方案 一个SOP-8芯片，一个电感，几个电容就够了

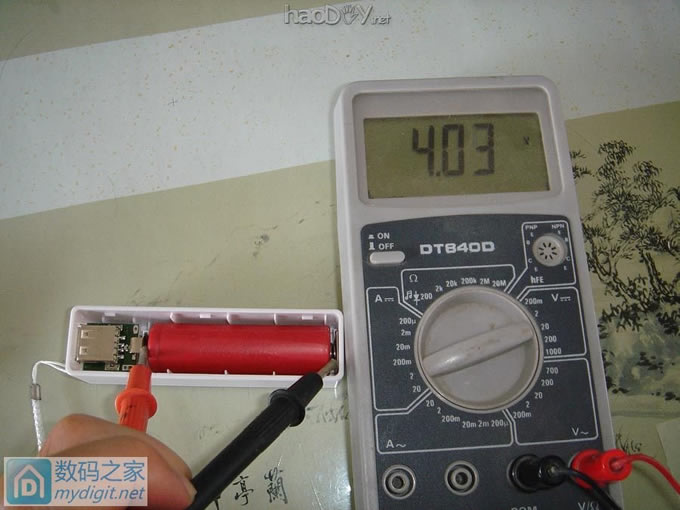

简单测试一下，电池换了一节三洋的动力电池，1300mAh容量 这里容量不是目的，要的是动力电池低内阻和大电流放电能力 电池电压4.03V

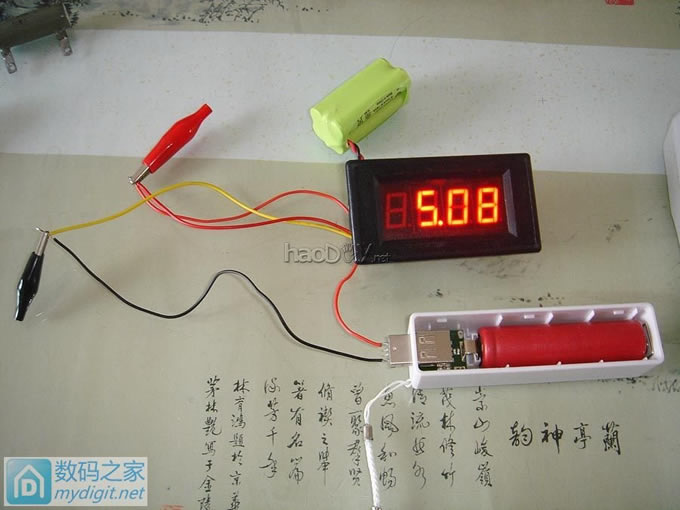

空载输出电压，波动在5.08-5.10V之间

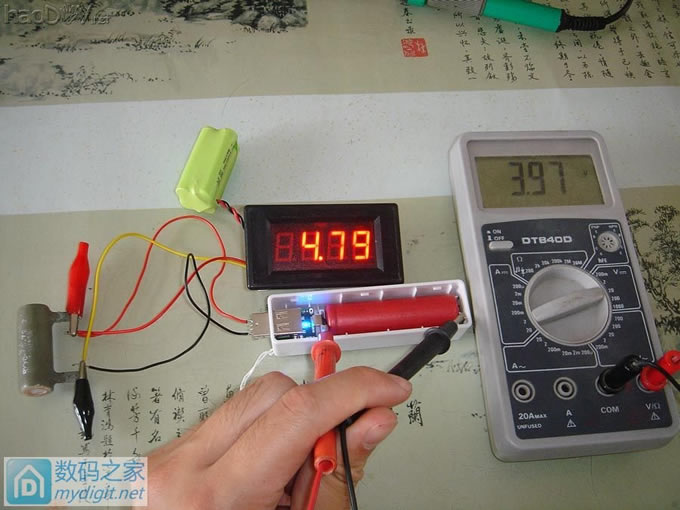

看看输出带载能力 接了一个10Ω 电阻，5V输出，电流应该是0.5A左右 输出跌落到4.79V，输入3.97V

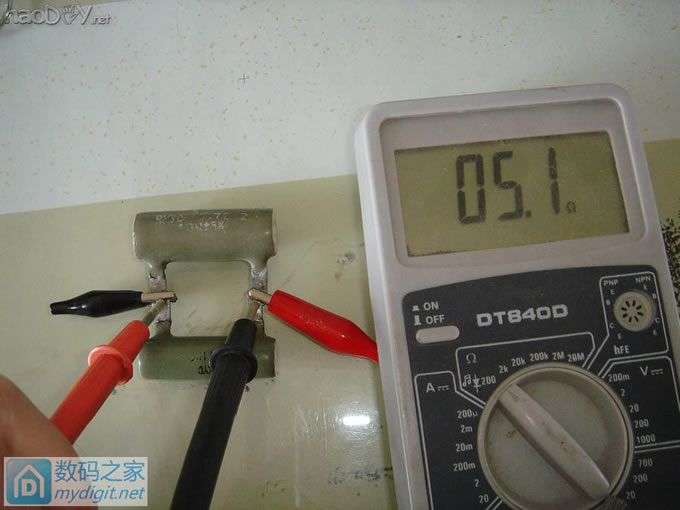

再并联一个电阻，两个电阻并联是5Ω

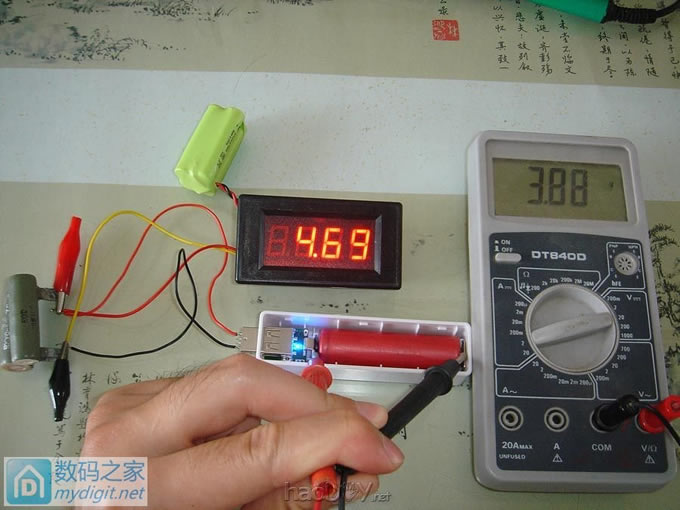

输出跌落到4.69V，输入3.88V 1A的带载能力还是差很多

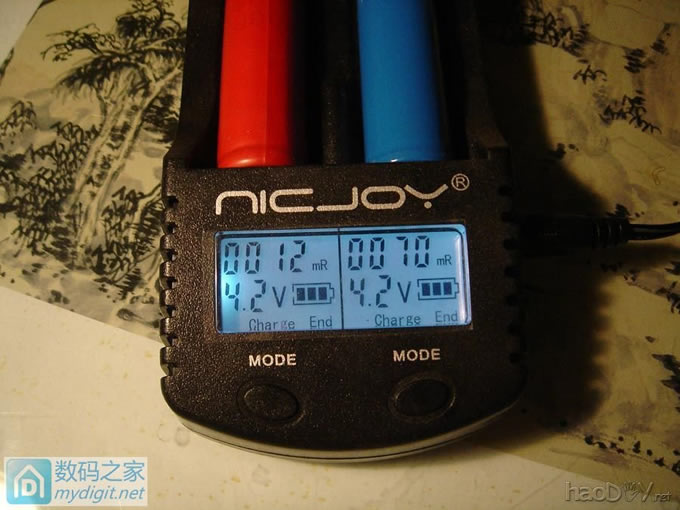

既然电路差点意思，那这个蓝皮电池又如何呢 先看看内阻 边上三洋是12mΩ，这个电池70mΩ

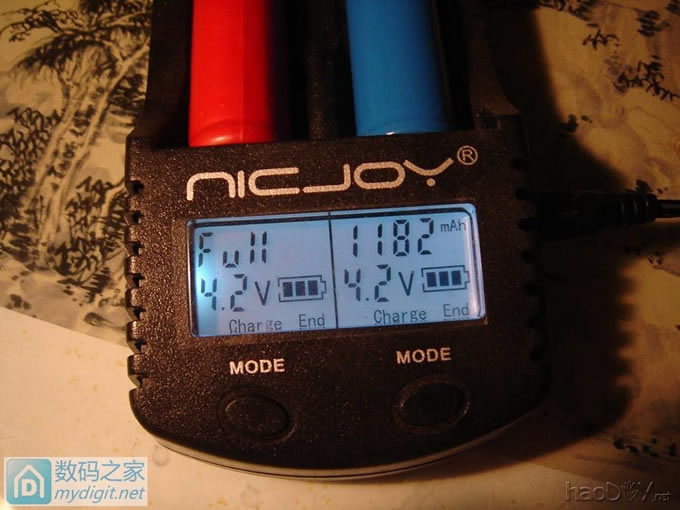

对放完电的电池进行充电，显示仅充入1182mAh电量 不符合18650的风格啊
上放电器进行放电，500mA放电的结果也好不到哪去 仅有1171mAh，还不如手机电池的一半 明显就是垃圾电池，要么山寨的，要么报废翻新的

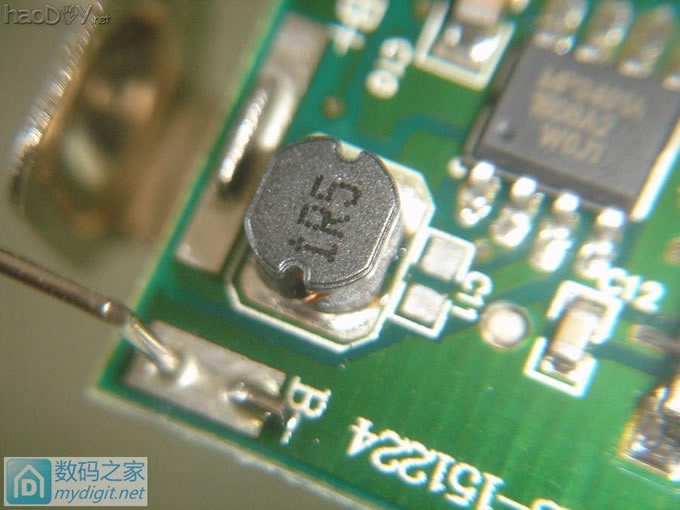

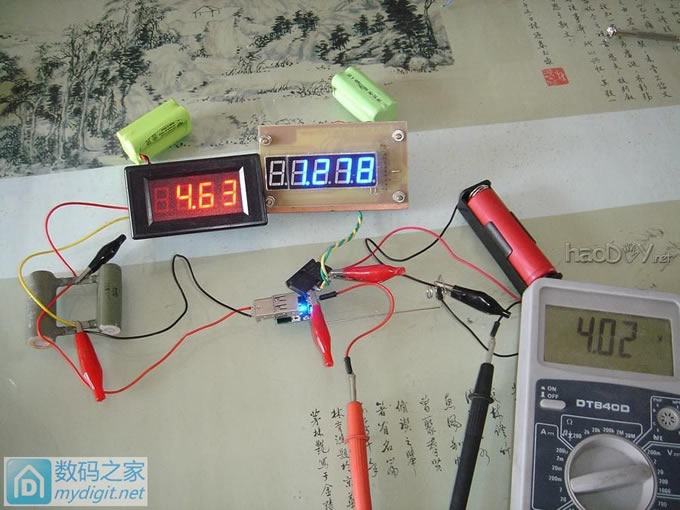

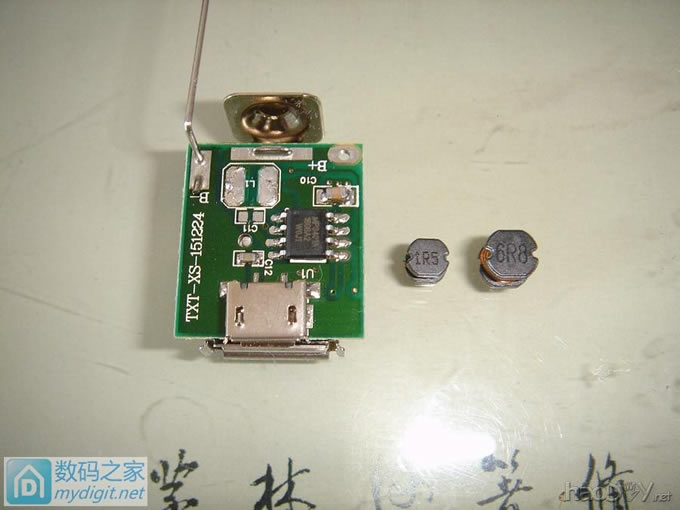

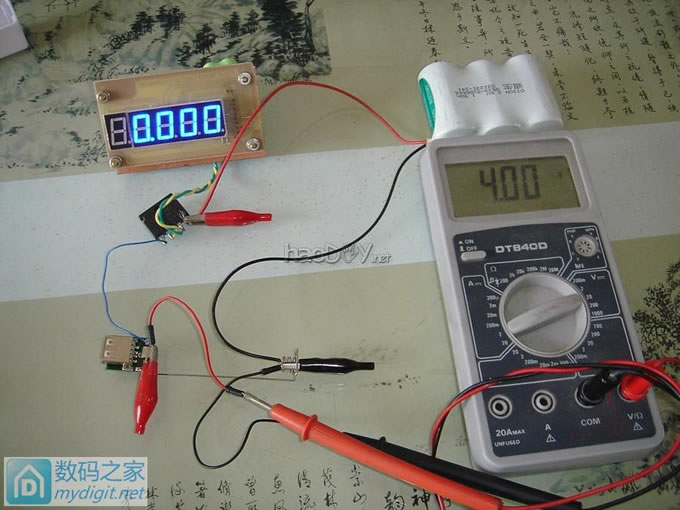

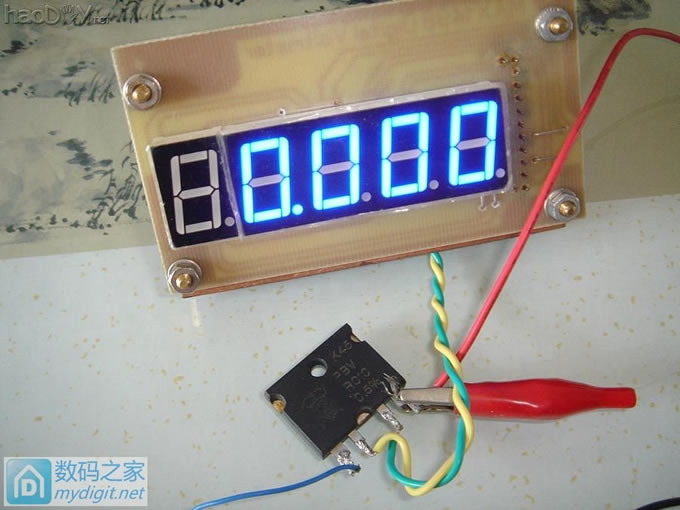

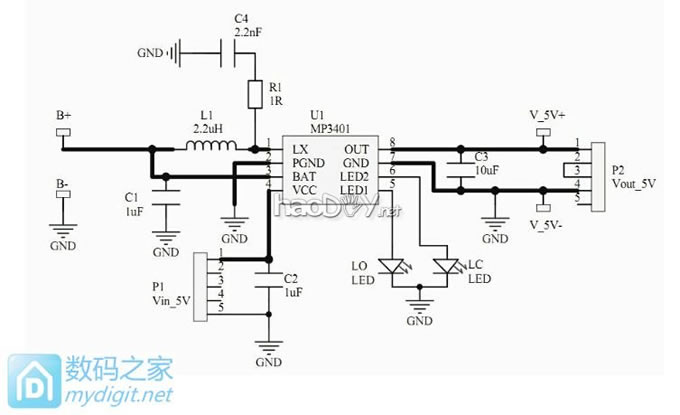

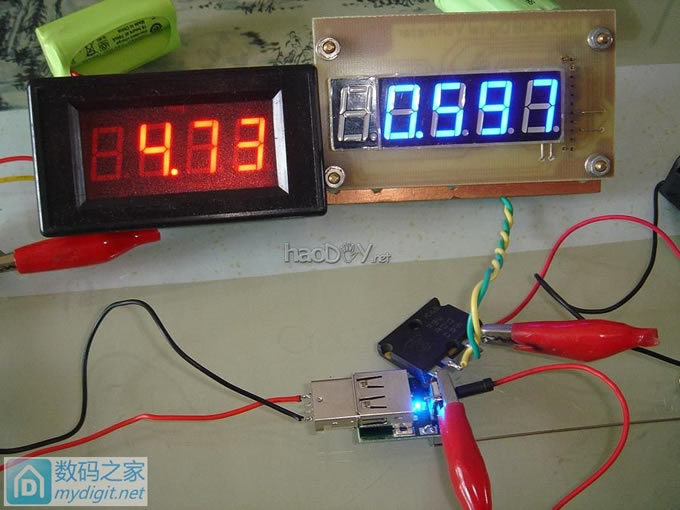

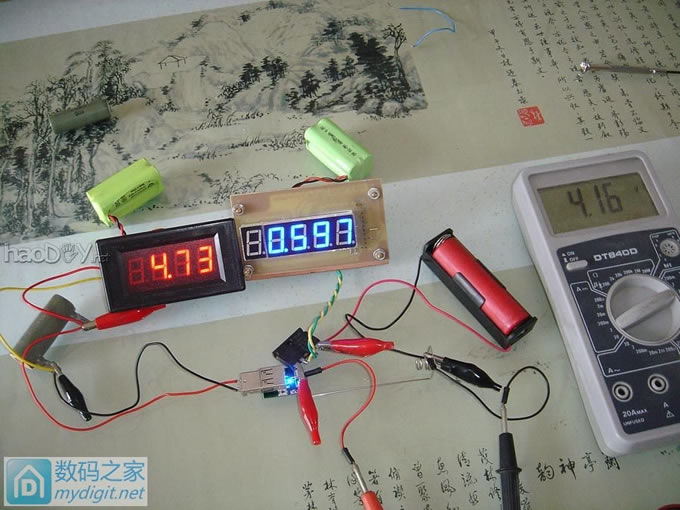

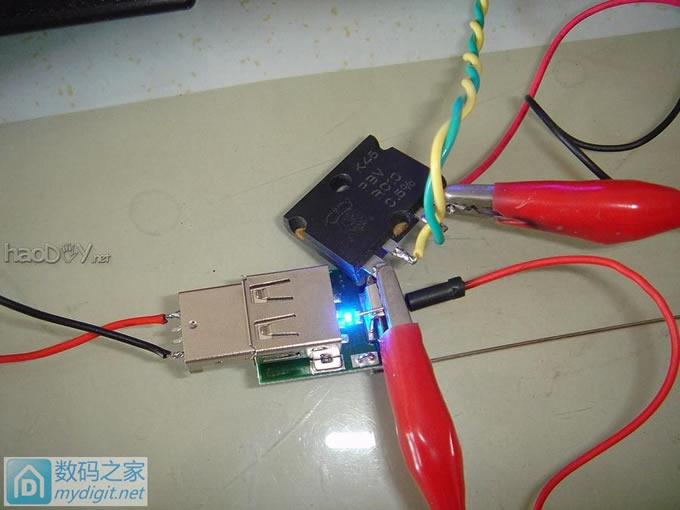

研读了一下MP3401的DataSheet，感觉这个移动电源虽烂 但是这个小芯片还是应该比较好玩的 于是打算对它进行一下测试，看看这家伙究竟怎么样 首先准备了一个电流表，因为移动电源输入低电压，大电流（相对）的设备 且低压升高压效率本身就不高，所以电流表内阻尽可能要小 采用的是4线检流电阻，10mΩ；表头是自制的4位半电压表 想知道它的情况可以看这里：http://bbs.mydigit.cn/read.php?tid=540439  空载电流，很小，没测出来 电源拿的是3.6V 1.5Ah的镍镉电池组  10Ω 负载，输出4.73V 输入4.16V，输入侧电流0.597A 可以计算出，输入功率2.48W；输出功率2.24W 效率为90%左右  5Ω 负载，输出4.63V 输入4.02V，输入侧电流1.278A 可以计算出，输入功率5.14W；输出功率4.29W 效率明显降低，为83.4%左右  电流测试方法，发现这个电路对电池内阻很敏感 内阻稍大，电路就会进入“打嗝”状态 所以放弃电阻连线，直接夹到正极片上   按DataSheet介绍的电路，移动电源中的升压电感很重要 手册上建议使用2.2uH的，而实际用的是1.5uH的 在BOOST电路中，升压的原理就是利用电感储能，然后释放 电感不好，电源性能自然好不到哪去，这里就一个绿豆大的小电感 难怪带载能力差，而且还缺少一个电阻一个电容 实际电路缺少C4和R1    那个标有C11的焊盘应该有一颗2.2nF的电容器 电感也应该采用2.2uH的功率电感  于是决定更换这个电感，一开始想用磁环绕 可以没有特别小的铁硅铝环，大磁环又放不下 只好采用这样的工字电感 找来找去，没有找到2.2uH的，只找到一个6.8uH的 不管怎样，先把小的拆了再说  比一比，位置大小合适，这个焊盘装这个尺寸的电感合适 (责任编辑：admin) |
