DIY一个太阳能5V充电电源_haoDIY_音响电子电脑科技DIY小制作发明

前不久从矿坛上收了几块2600mAH的锂电池，正好手头有块小太阳能电池板，就组合了这个太阳能5V电源，平时放在阳台给锂电池充电，需要时再用其给手机、MP3等小数码充电，节能又环保。此电源使用一块6V，2W的太阳能电池板直接通过4055给两块并联起来的锂电池充电，打开输出开关时，锂电池通过34063组成的升压电路升到5V，给小数码充电。

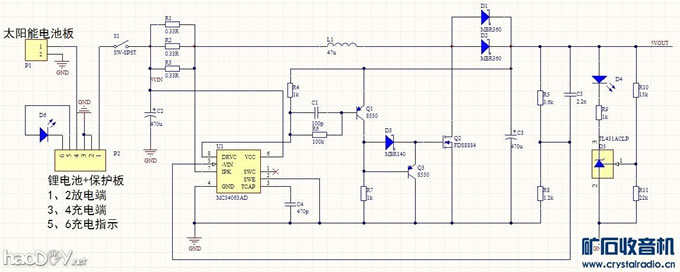

电路如下：
DIY一个太阳能5V充电电源

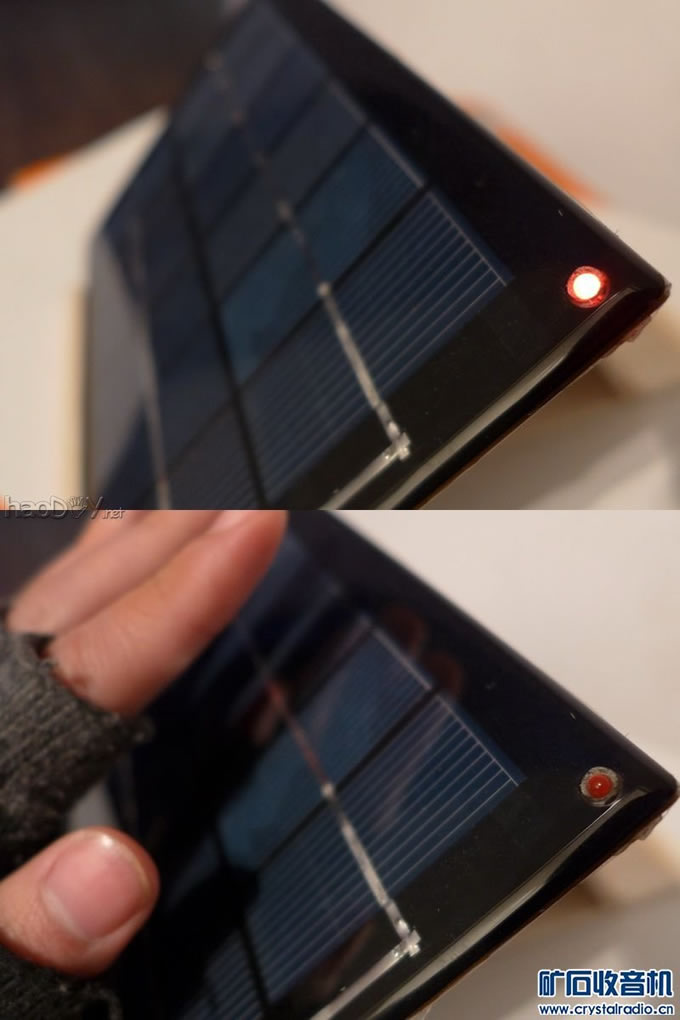

由于收的这几块锂电池自带保护板和4055芯片，因此省了不少事儿，太阳能电池板可直接连接到保护板上的充电端。保护板的输出端通过开关连接到升压电路上。由于要求输出电流达1A以上，34063内置的开关管输出电流不够，因此就需外扩开关管。这里使用NMOS管作为开关管，相比三极管，开关速度快，导通压降低，损耗就更小。但一般的MOS需在GS电压为5V时才能良好导通，所以这里使用输出的5V电压来驱动MOS管。当34063导通时，Q1导通，驱动MOS管导通；当34063截止时，Q1截止，MOS管GS电压迅速通过Q3放电到截止电压以下，MOS管截止。输出端接了一个431检测输出电压，如果输出电压过低D4就熄灭，表示外接负载过重或锂电池没电了。
此电路在输入3V时输出5V电流可达1A以上，效率在78%左右。

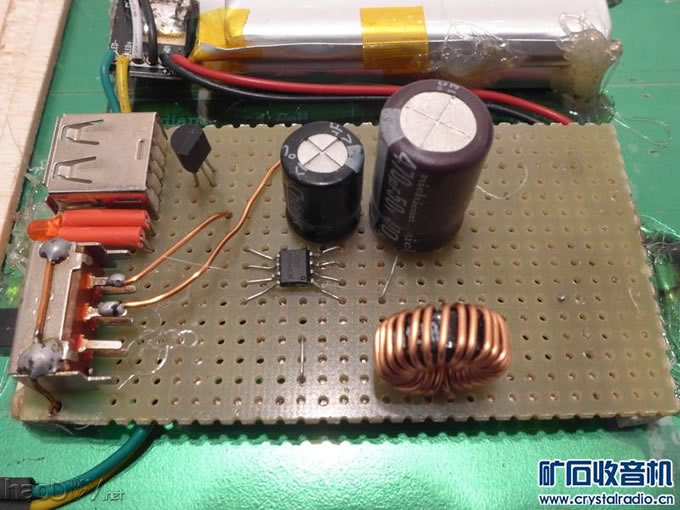

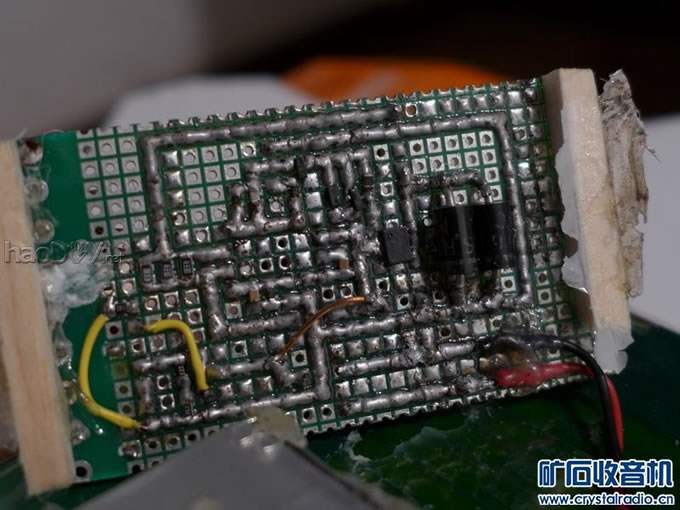

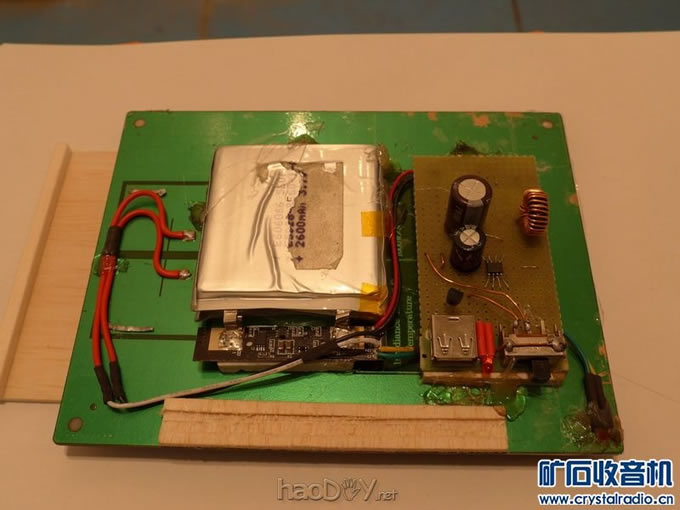

电池和电路板直接粘在太阳能板的后面
DIY一个太阳能5V充电电源

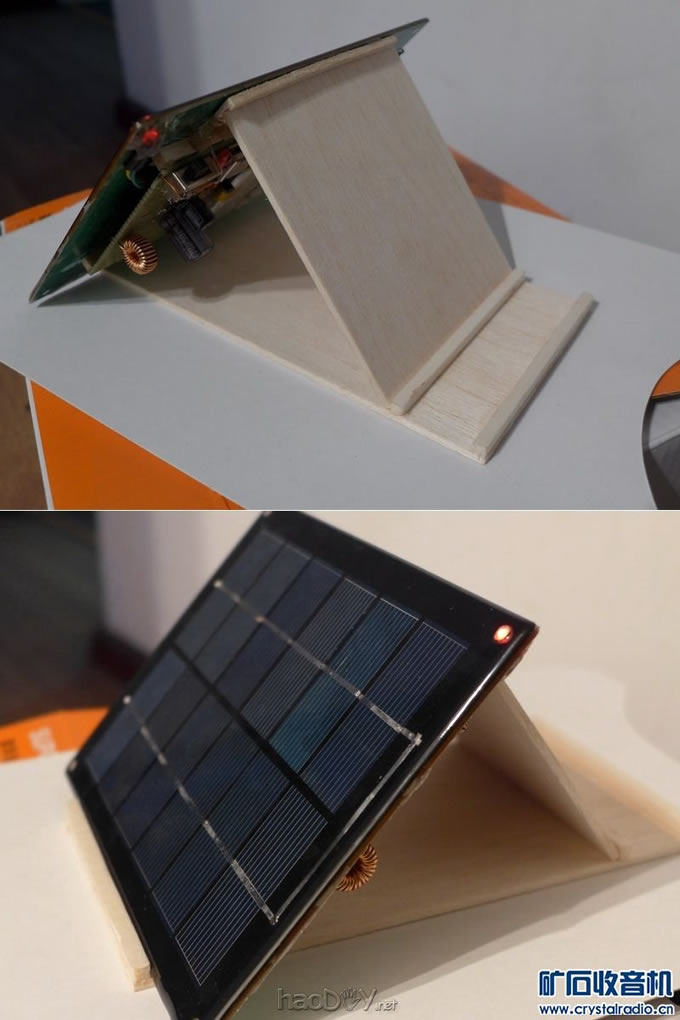

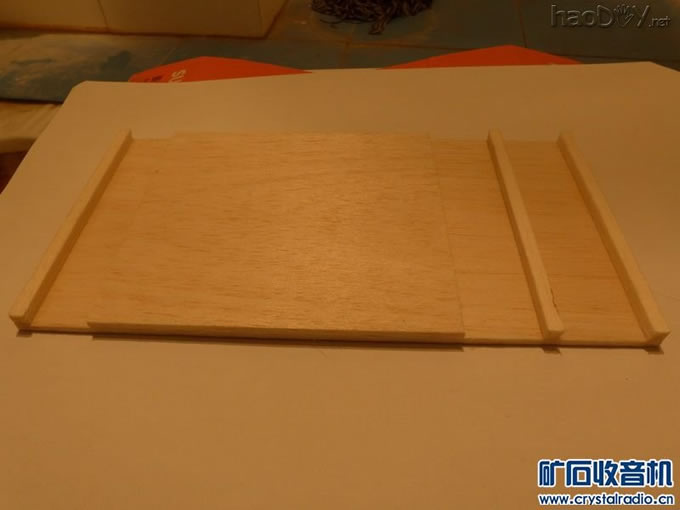

找了块薄木板做了个太阳能电池板的支架，晒太阳时可以撑起来
DIY一个太阳能5V充电电源

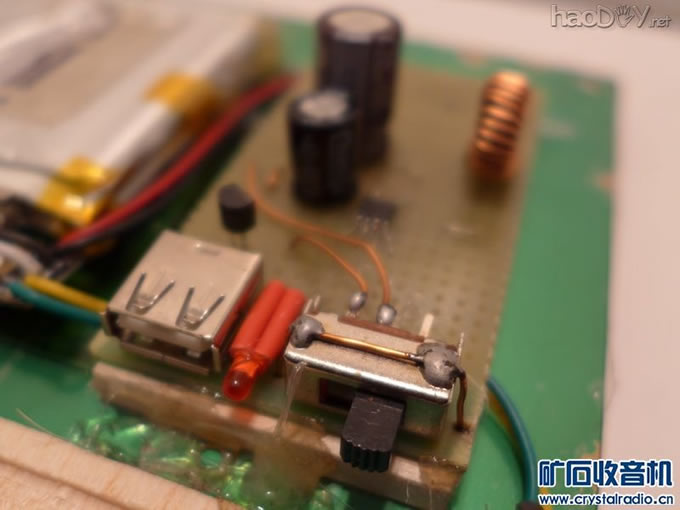

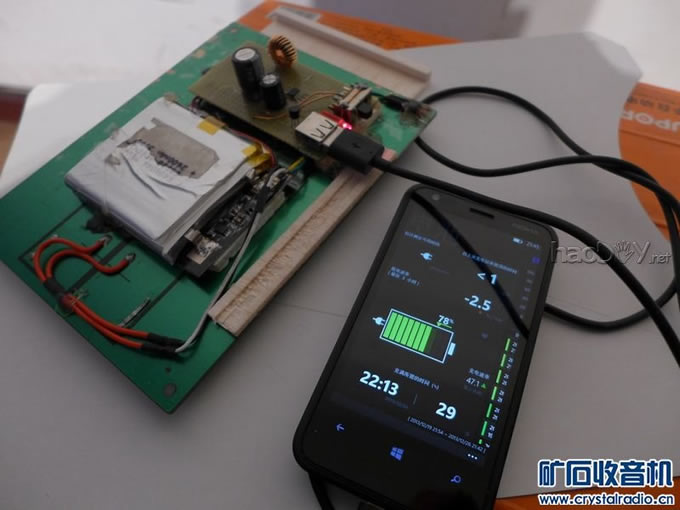

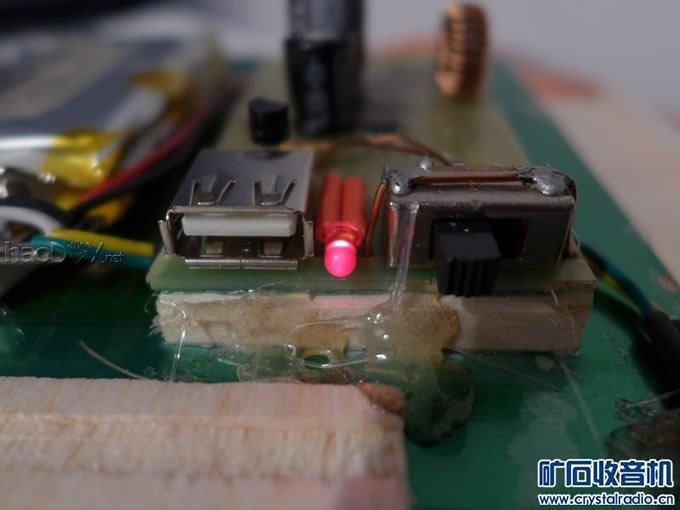

打开输出开关，USB接口输出5V电压，给手机充电
DIY一个太阳能5V充电电源


DIY一个太阳能5V充电电源
