简明扼要-----组装一台睿登3005电源

时间:2017-07-24 21:30来源:数码之家 作者:slqin2418 点击:
发现我真的是懒癌晚期了,16年中旬就搞好的玩具,然后照片硬是在电脑桌面扔了半年,年底了整理资料赶紧发完帖子把桌面的照片清理掉吧,真是没得再拖的理由了。我越来越怀疑自己这样发展下去还能不能兑到心仪已久的小直其实一直以来楼主都不缺可调电源用(不过
发现我真的是懒癌晚期了,16年中旬就搞好的玩具,然后照片硬是在电脑桌面扔了半年,年底了整理资料赶紧发完帖子把桌面的照片清理掉吧,真是没得再拖的理由了。
我越来越怀疑自己这样发展下去还能不能兑到心仪已久的小直简明扼要-----组装一台睿登3005电源

其实一直以来楼主都不缺可调电源用(不过都是DIY的可调电源,成品电源还真没买过,感兴趣的可以关注一下楼主看看楼主曾经发的帖子),
再加之现在玩电子的时间越来越少了,以至于某次跟朋友聊天时提到想买这个睿登电源控制器,被朋友好一顿教诲,
然后楼主忍住了两天,某天早晨逛常转的几个论坛时一不小心看到某大仙用睿登控制器DIY的电源再次深深被毒到无力自拔,正巧又赶上商家新品上架电源控制器做促销,立马下单,不过还好楼主理智的根据自己的实际需求,只要了3005(30V 5A),也算是避免资源浪费和过度投入

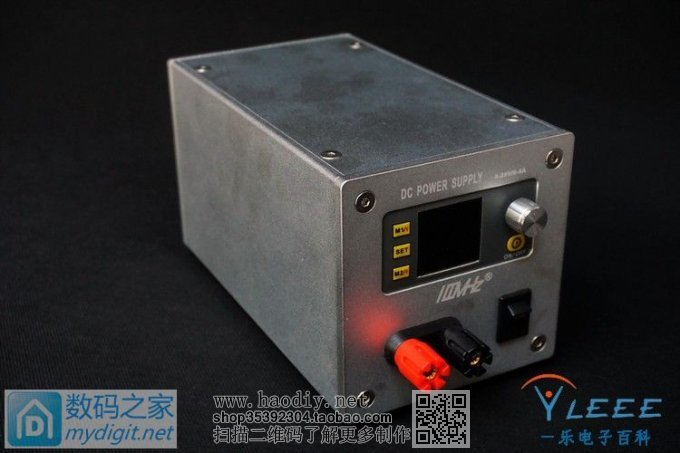

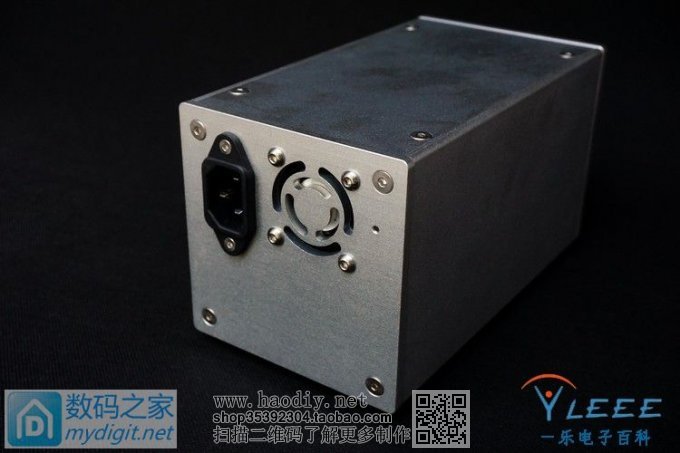

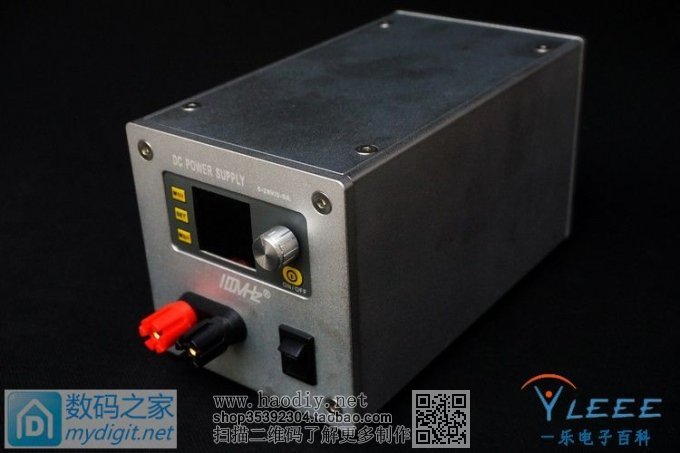

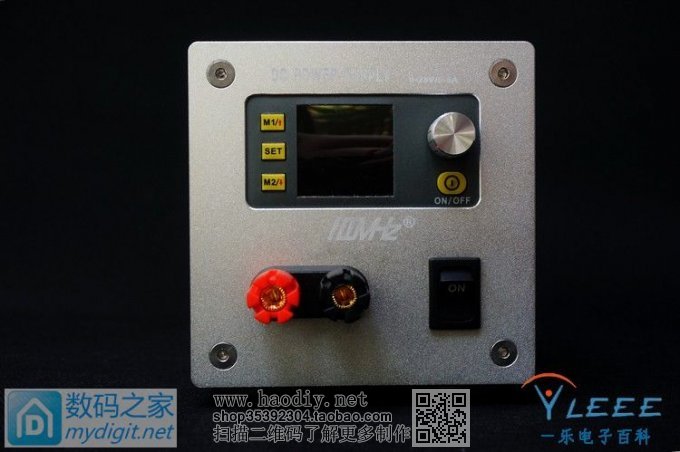

先放几张让我毒到不能自拔的某大仙商家的成品图
简明扼要-----组装一台睿登3005电源 简明扼要-----组装一台睿登3005电源 简明扼要-----组装一台睿登3005电源 简明扼要-----组装一台睿登3005电源

真的是哈喇子流了一地,可惜我等屌丝买不起,只能在能力范围内,自己更生了

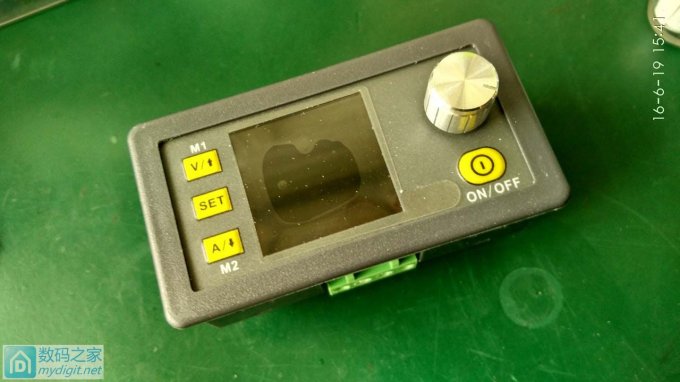

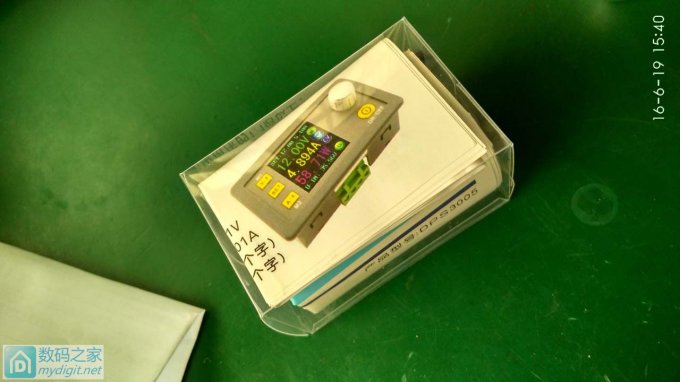

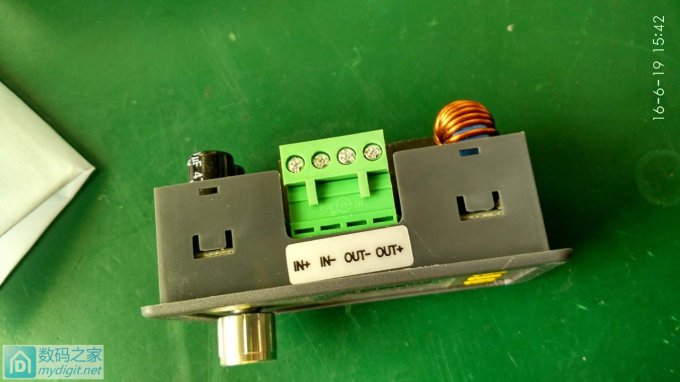

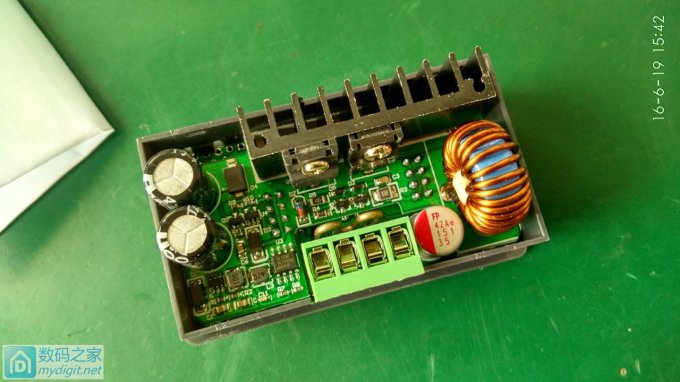

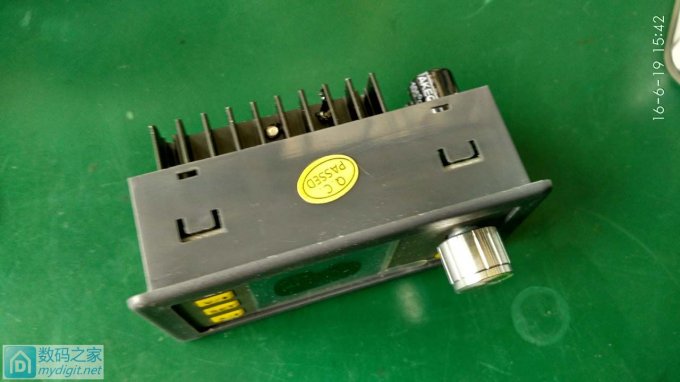

到手的睿登3005数控电源控制器
简明扼要-----组装一台睿登3005电源 简明扼要-----组装一台睿登3005电源 简明扼要-----组装一台睿登3005电源 简明扼要-----组装一台睿登3005电源 简明扼要-----组装一台睿登3005电源

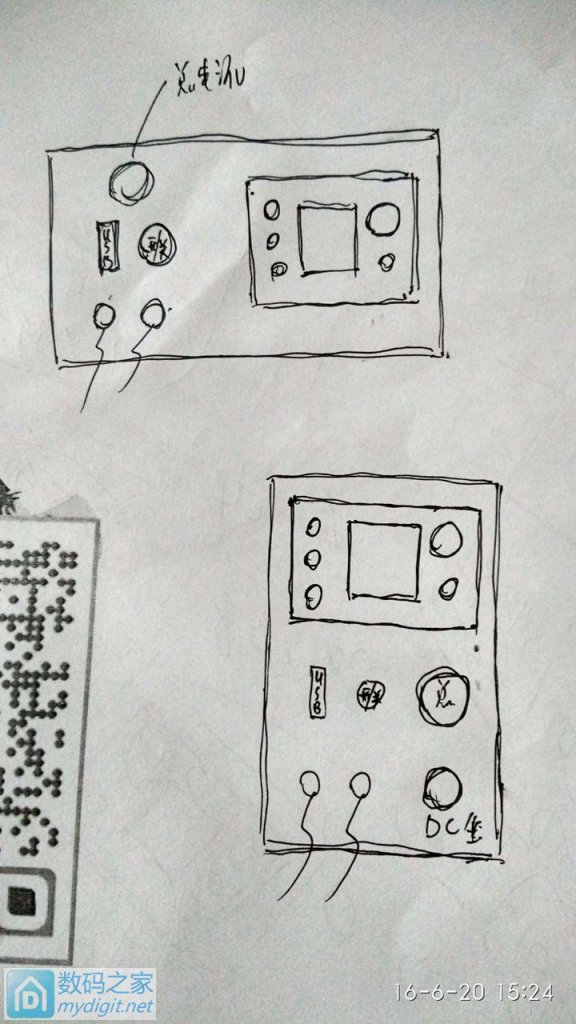

屌丝买不起高大上的外壳,只能自己干,先手绘两个意想的布局方案
简明扼要-----组装一台睿登3005电源

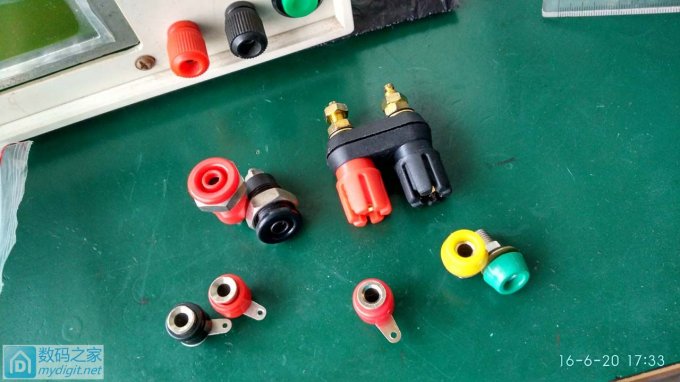

其他附件紧着手头有的来
简明扼要-----组装一台睿登3005电源

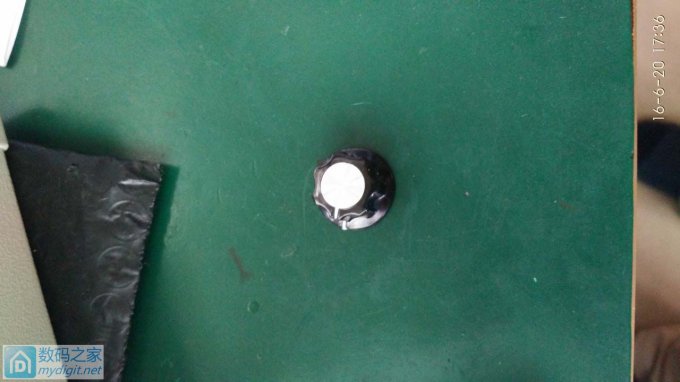

想把控制器上的旋钮换成这种复古的,最后因为某些原因放弃了
简明扼要-----组装一台睿登3005电源

附件暂时就找这么多
简明扼要-----组装一台睿登3005电源

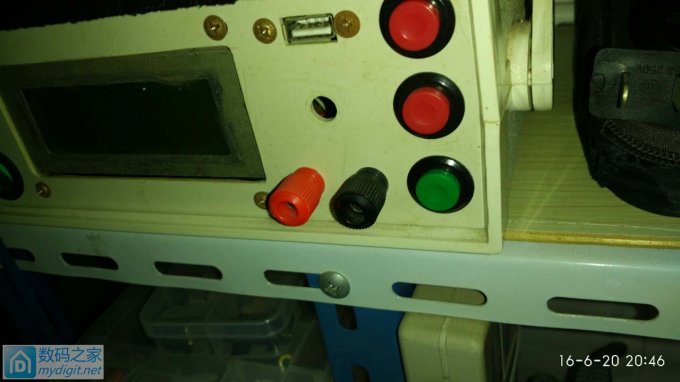

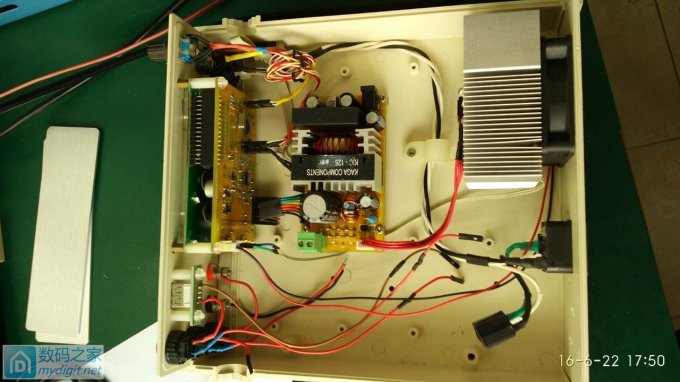

实在不行就拆以前的M8V7,顺带打个广告,好奇心版M8V7,有感兴趣的短我
简明扼要-----组装一台睿登3005电源

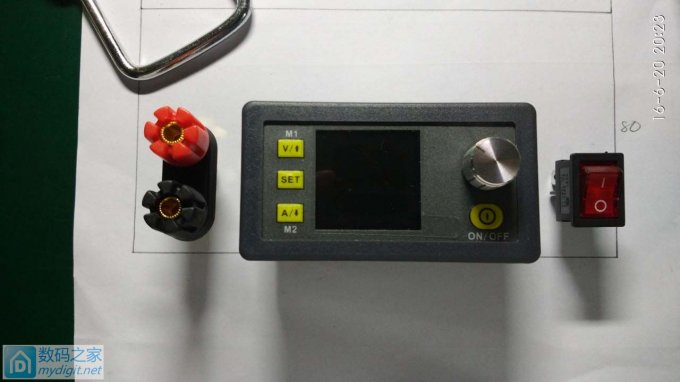

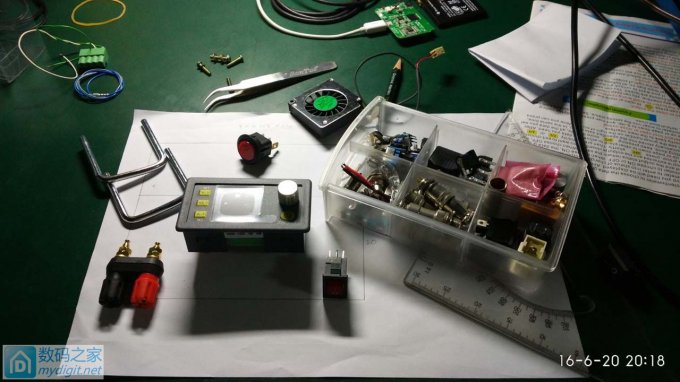

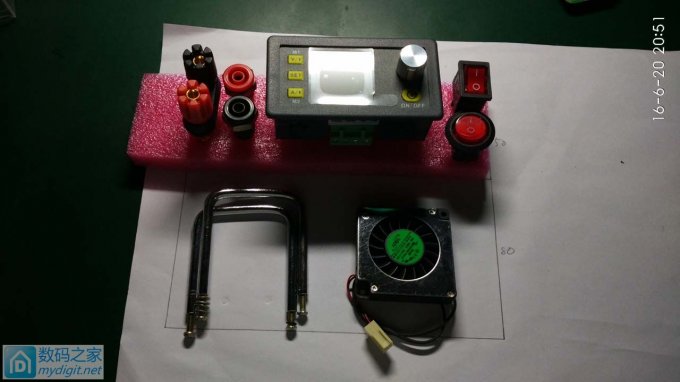

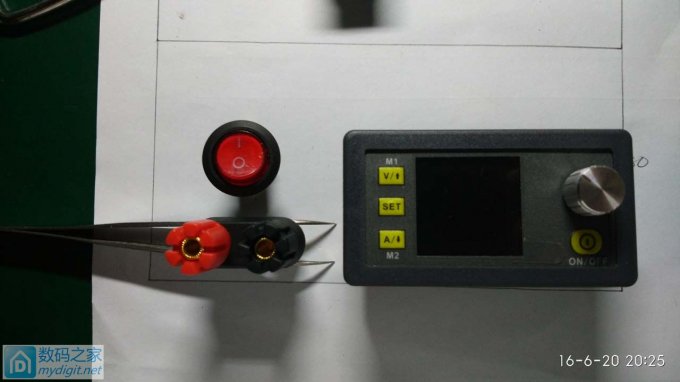

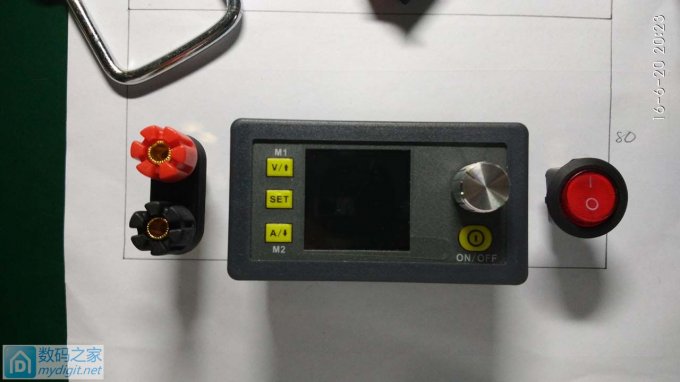

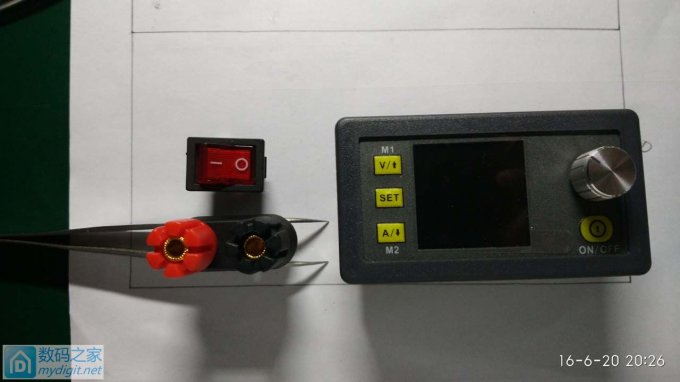

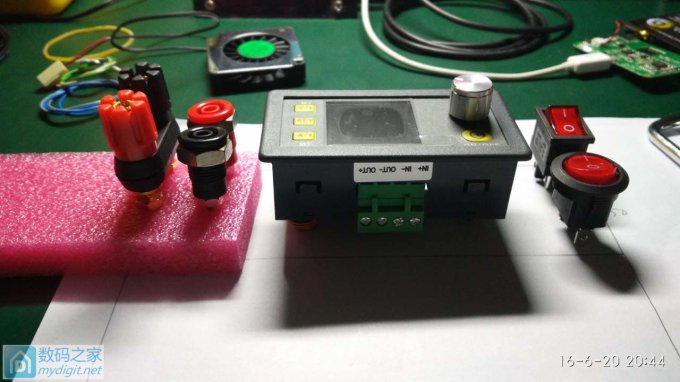

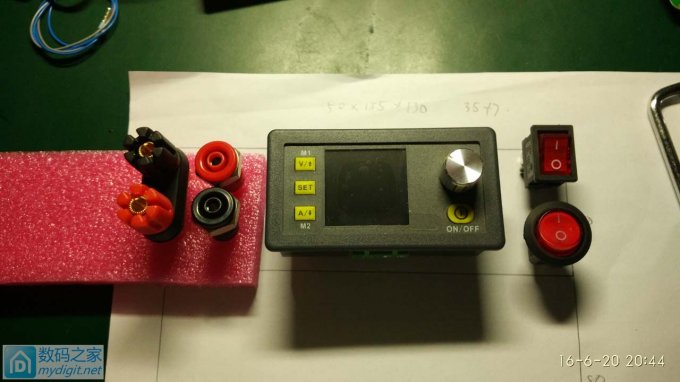

拿着控制器和各种造型的附件实体摆一摆,看看哪种组合效果最佳
简明扼要-----组装一台睿登3005电源
简明扼要-----组装一台睿登3005电源 简明扼要-----组装一台睿登3005电源 简明扼要-----组装一台睿登3005电源 简明扼要-----组装一台睿登3005电源 简明扼要-----组装一台睿登3005电源
你喜欢哪种组合呢?

突然想起要不要加个散热风扇呢,不管了先把东西翻出来再说,到时能装就装
这是手头能找到的最小的风扇了
简明扼要-----组装一台睿登3005电源

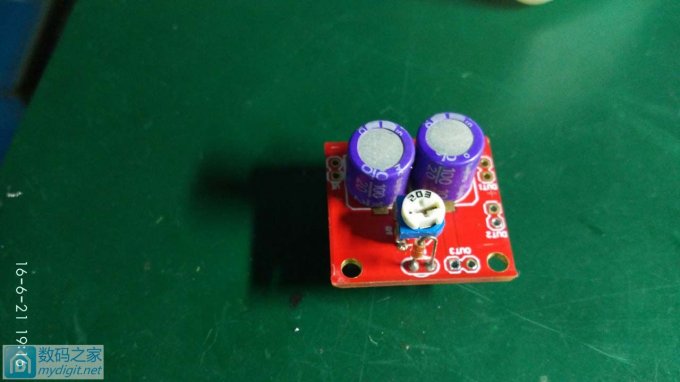

温控器也不知道是何年何月网购时顺带捎的了
简明扼要-----组装一台睿登3005电源

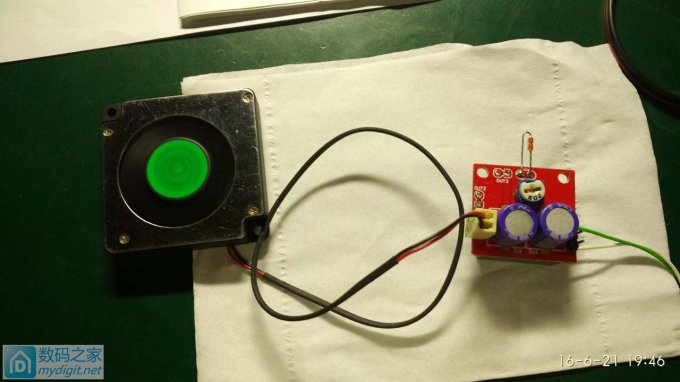

组合好测试一下
简明扼要-----组装一台睿登3005电源

屌丝买不起大仙做的烧包外壳,那也得是铝合金的才不会显得太low
x宝来的外壳,这包打得真好
简明扼要-----组装一台睿登3005电源

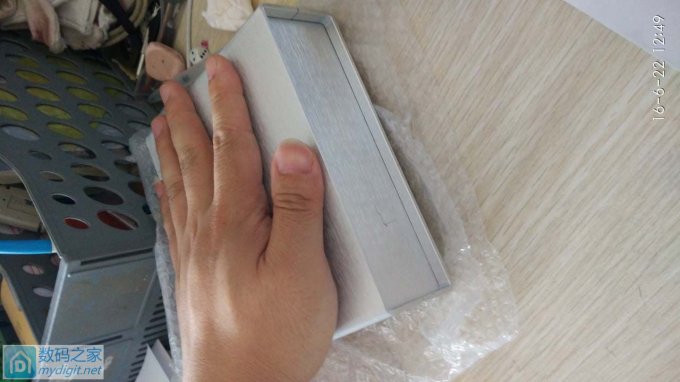

大小一个手掌,就喜欢小巧的东西
简明扼要-----组装一台睿登3005电源

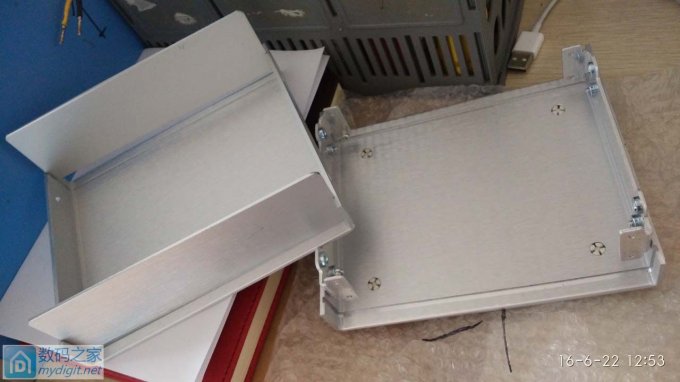

做工还算厚实
简明扼要-----组装一台睿登3005电源

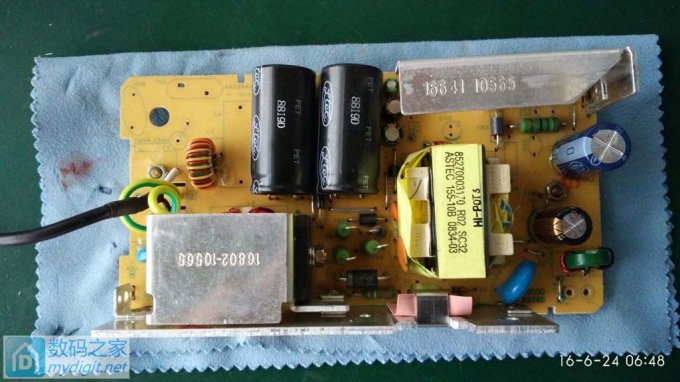

接下来该准备前级电源了,既然M8V7吃灰,那必然就是拆她了
简明扼要-----组装一台睿登3005电源

一乐的HP电源32v高功率那个版本,配3005控制器正好啊
在研究要不要在改HP电源的电压
简明扼要-----组装一台睿登3005电源 简明扼要-----组装一台睿登3005电源

想想还放弃了,一切为了稳定
放到新家比个大小
简明扼要-----组装一台睿登3005电源

接上楼,新家对HP电源有点空间紧张啊,研究一下是否可以来个乾坤大挪移
简明扼要-----组装一台睿登3005电源

能放下去了
简明扼要-----组装一台睿登3005电源

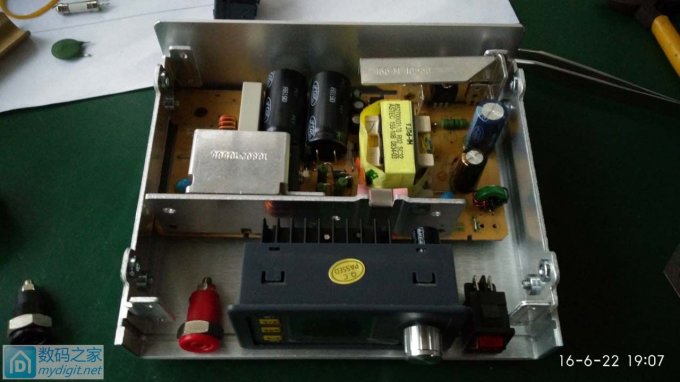

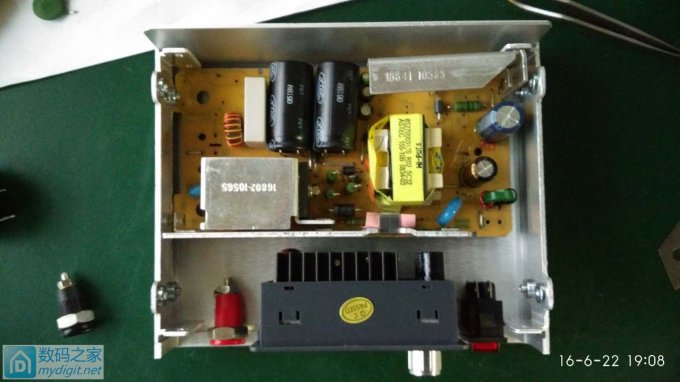

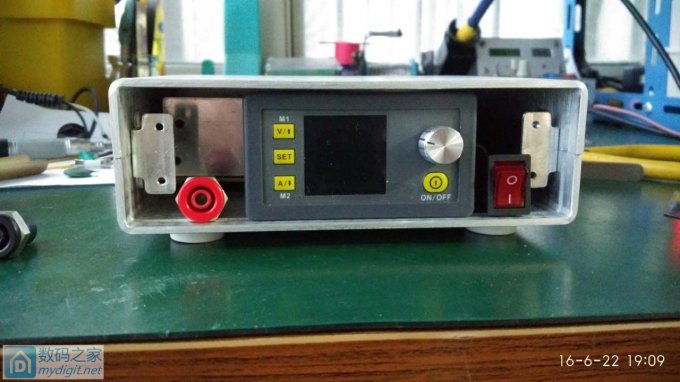

实际摆摆看
简明扼要-----组装一台睿登3005电源简明扼要-----组装一台睿登3005电源
尾部
简明扼要-----组装一台睿登3005电源
那就先把后挡板搞好吧
简单画个图
简明扼要-----组装一台睿登3005电源

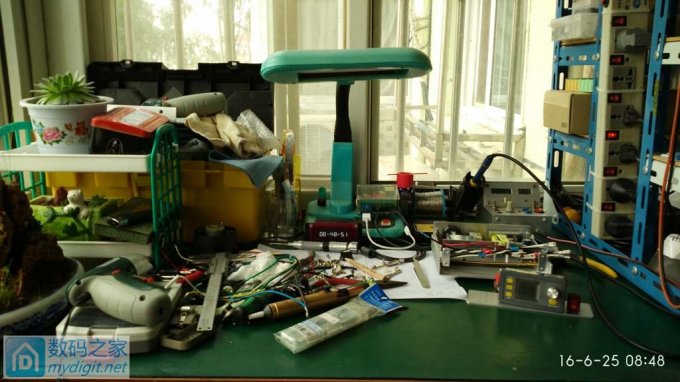

由于要钻眼,太晚了怕吵着邻居,这是第二天一早起来准备开干
简明扼要-----组装一台睿登3005电源

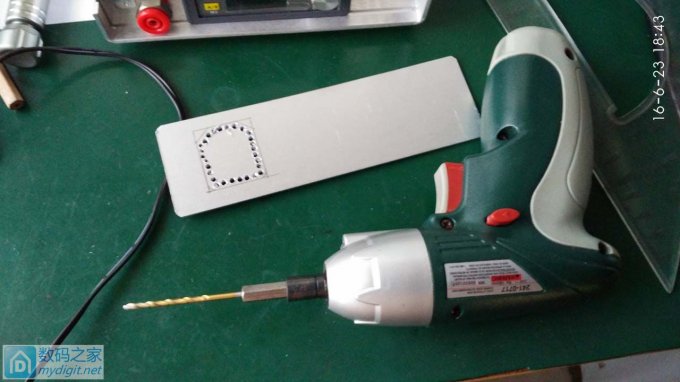

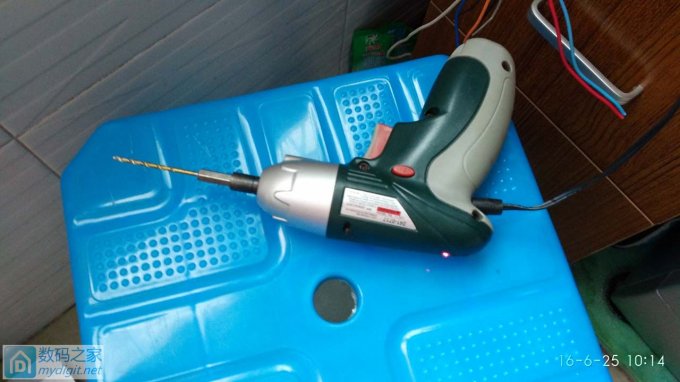

论坛里来的电动起子,成我的电钻了
简明扼要-----组装一台睿登3005电源

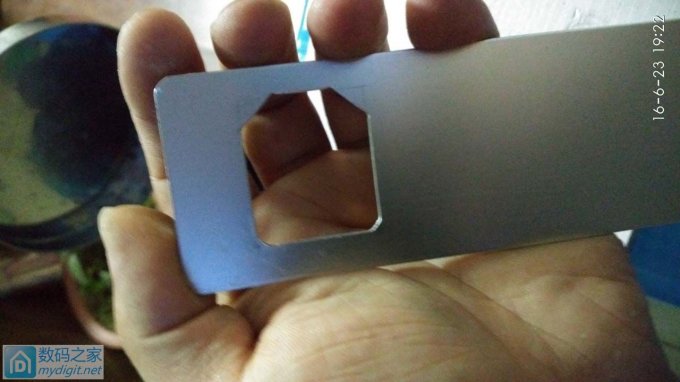

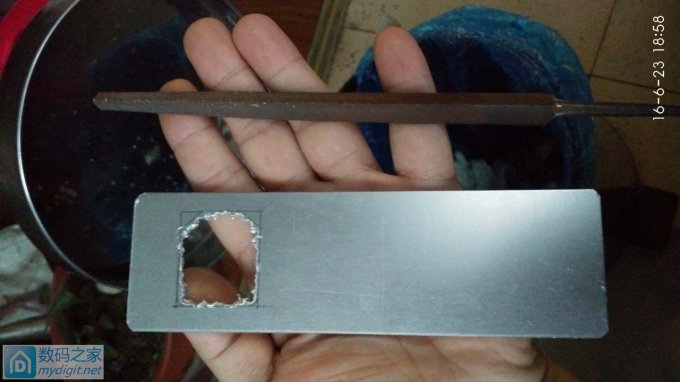

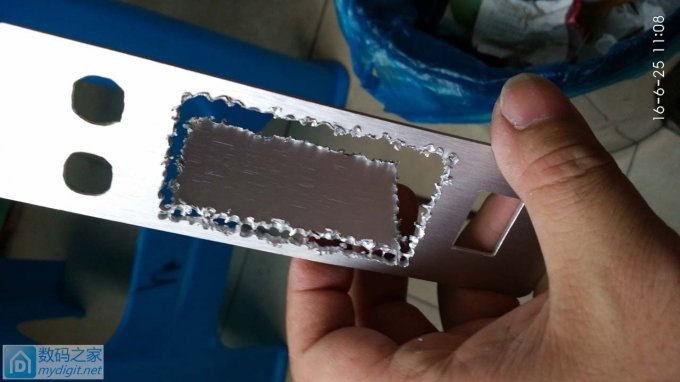

是不是跟狗啃的没区别简明扼要-----组装一台睿登3005电源
简明扼要-----组装一台睿登3005电源
打磨一下就好了
简明扼要-----组装一台睿登3005电源

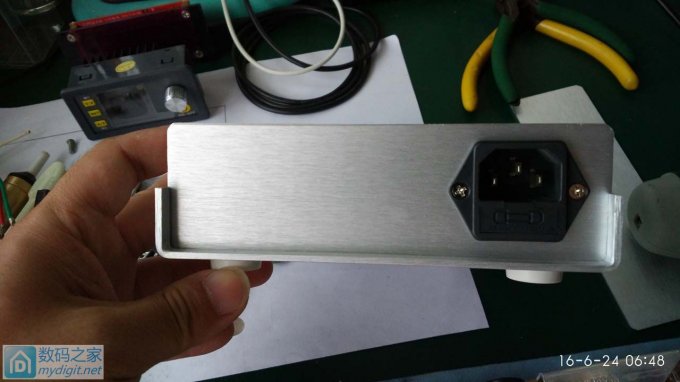

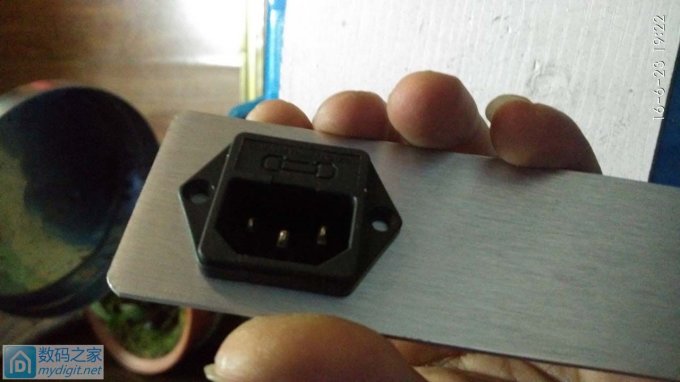

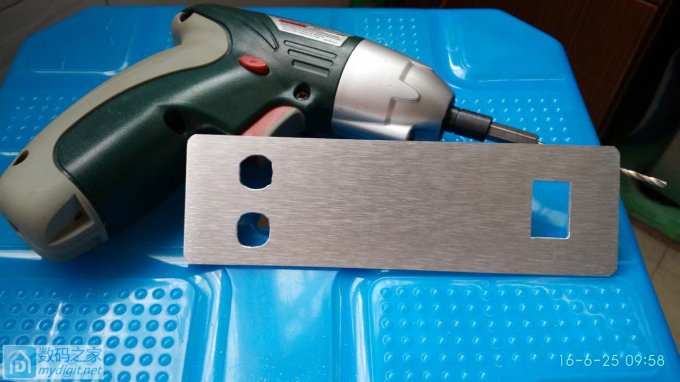

做好后档
简明扼要-----组装一台睿登3005电源简明扼要-----组装一台睿登3005电源

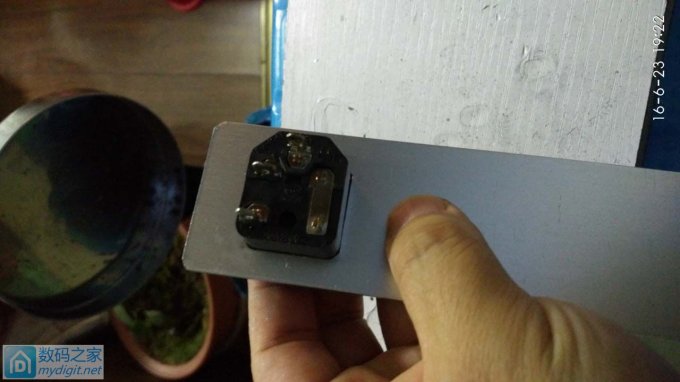

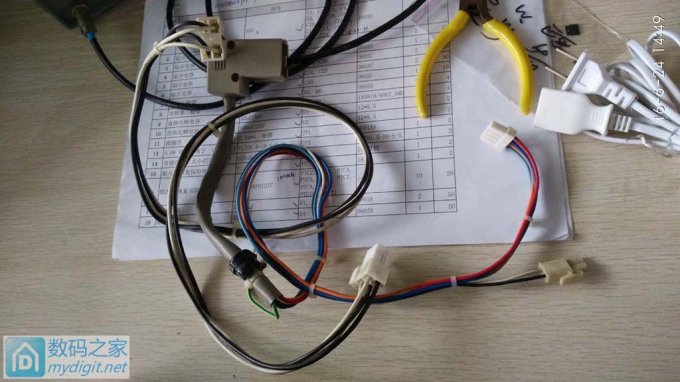

顺便把这儿的线做了,都弄成接插式的
简明扼要-----组装一台睿登3005电源简明扼要-----组装一台睿登3005电源

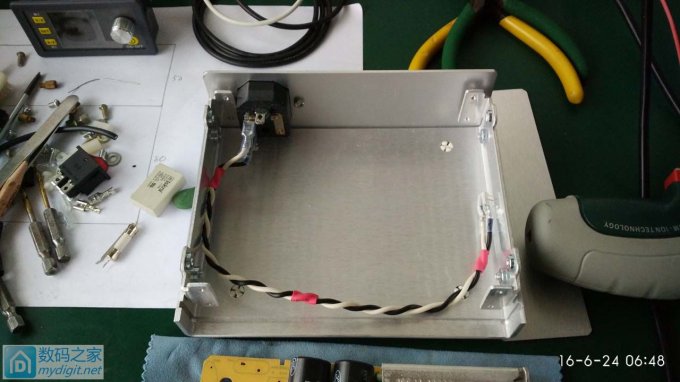

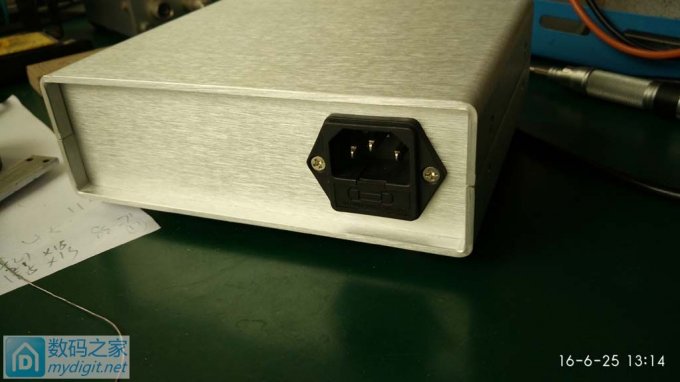

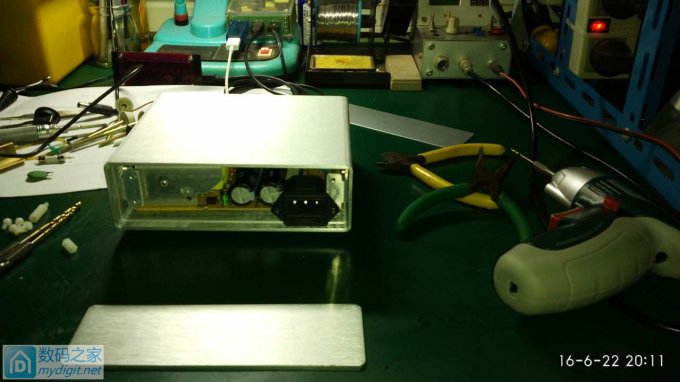

合到壳体上看看效果
简明扼要-----组装一台睿登3005电源

然后还是继续折腾主电源

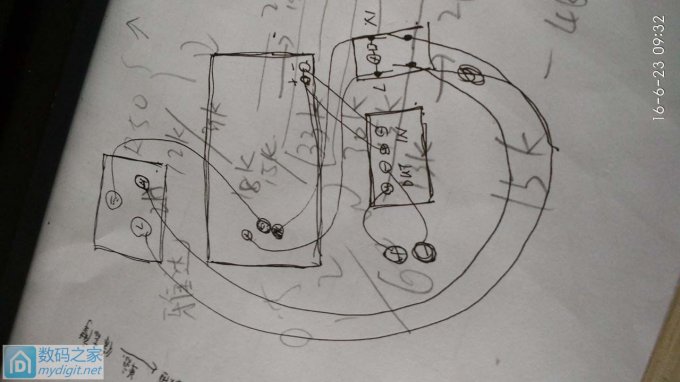

先手动画个接线示意图
简明扼要-----组装一台睿登3005电源

找点线材,继续改造电源
简明扼要-----组装一台睿登3005电源
能看出来左上角空了一部分出来了吧
简明扼要-----组装一台睿登3005电源

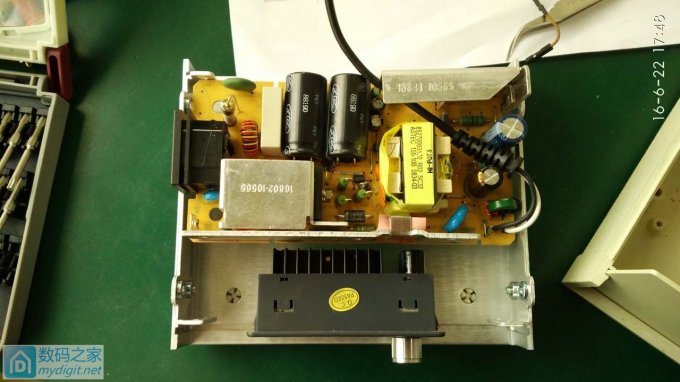

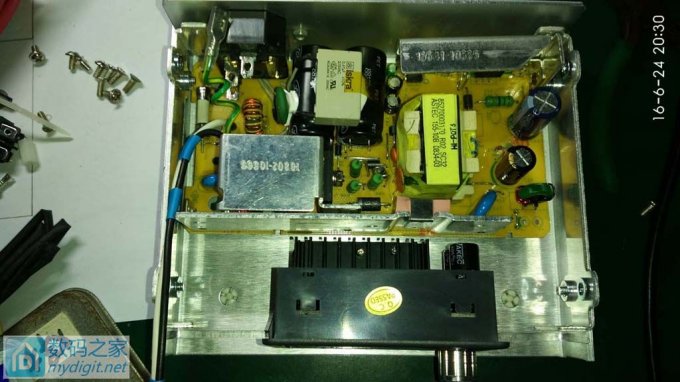

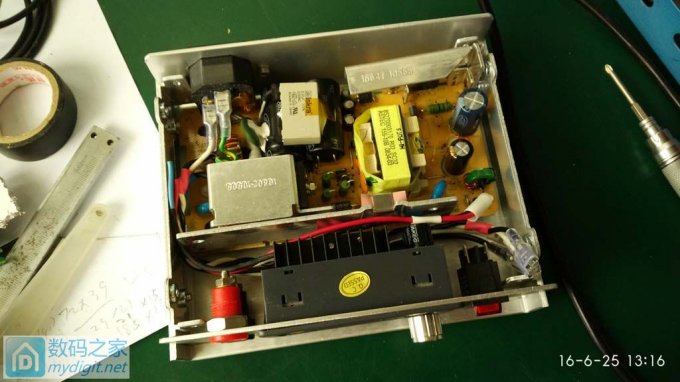

再放进去试试,这就有点意思了
简明扼要-----组装一台睿登3005电源

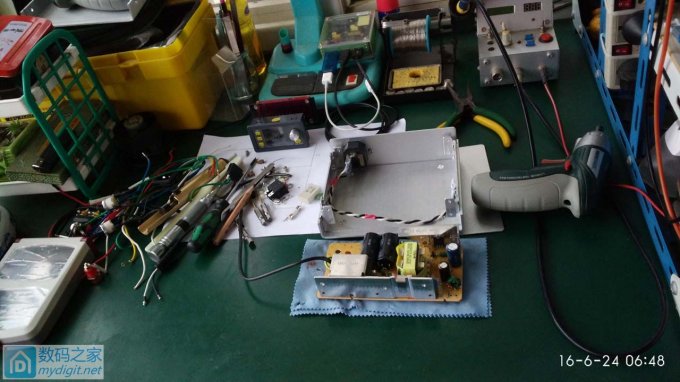

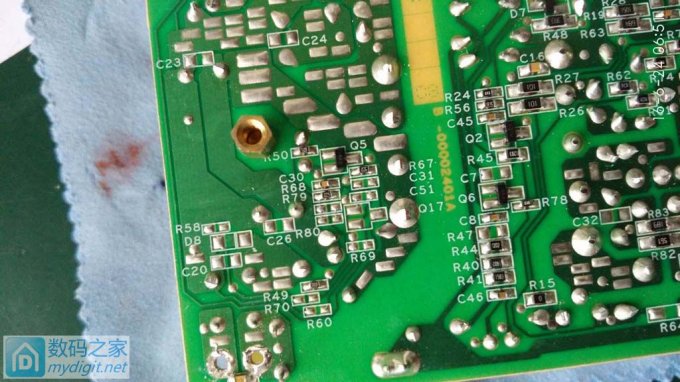

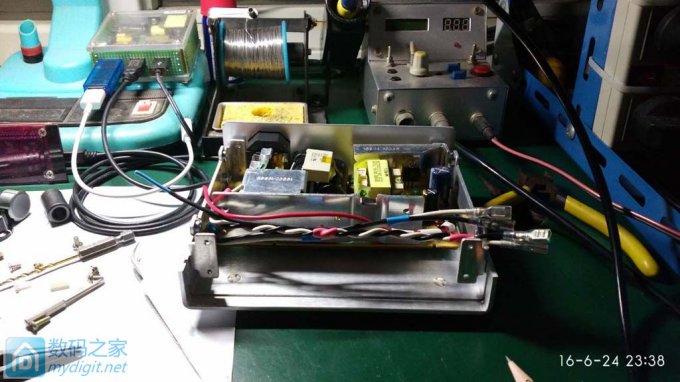

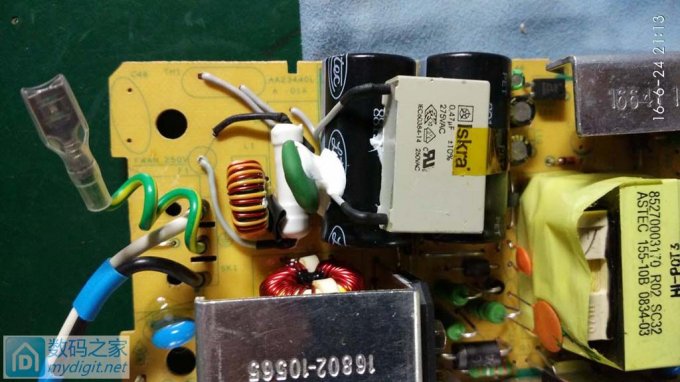

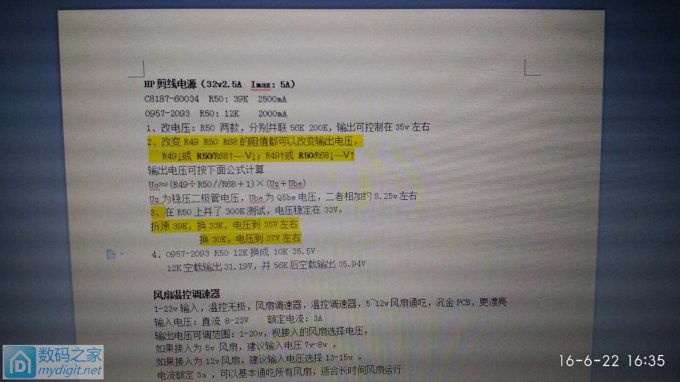

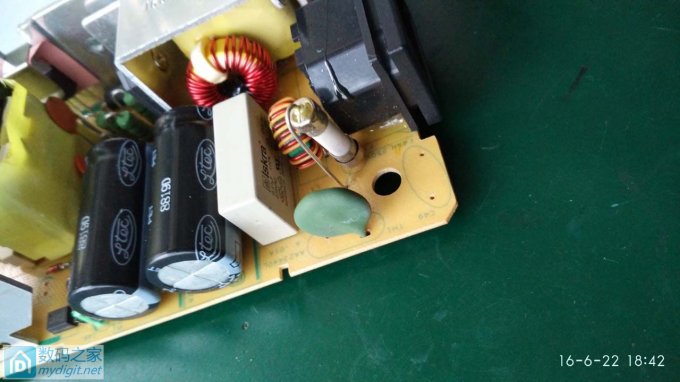

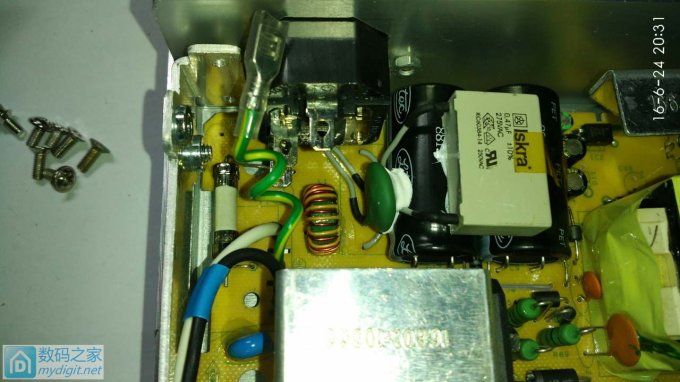

看看电源改动的部分
简明扼要-----组装一台睿登3005电源简明扼要-----组装一台睿登3005电源

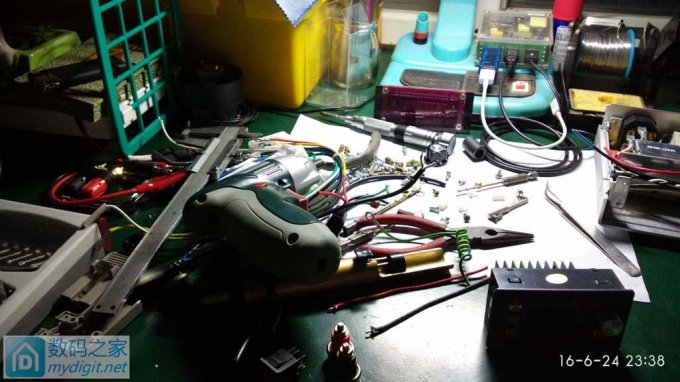

作案现场
简明扼要-----组装一台睿登3005电源简明扼要-----组装一台睿登3005电源

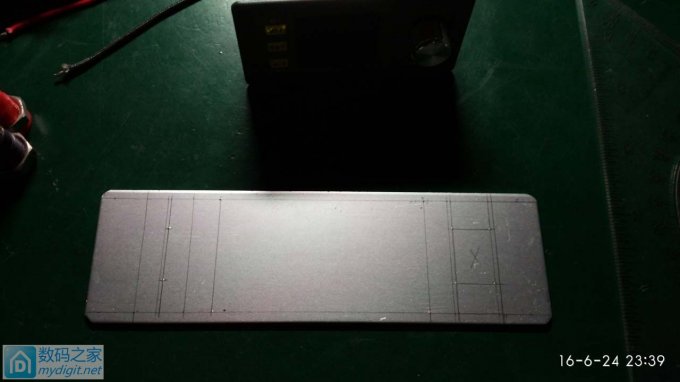

好,现在到做前面板了,先画图
简明扼要-----组装一台睿登3005电源

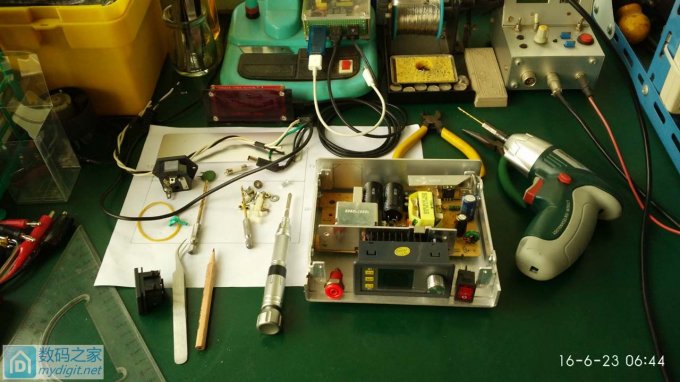

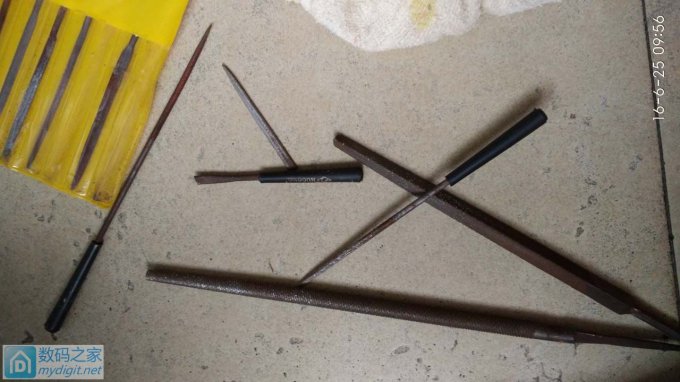

准备工具,我可怜的整形锉,被我干断好几把了简明扼要-----组装一台睿登3005电源
简明扼要-----组装一台睿登3005电源

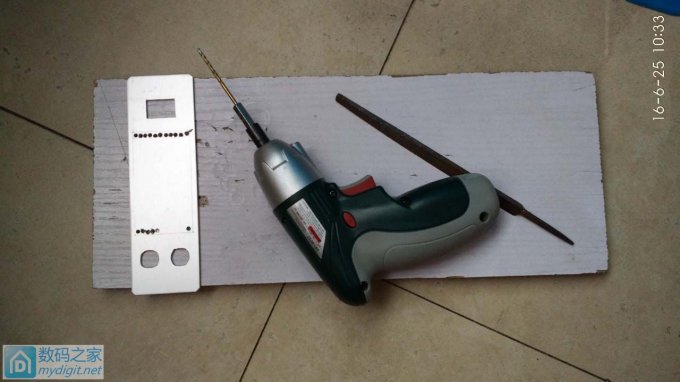

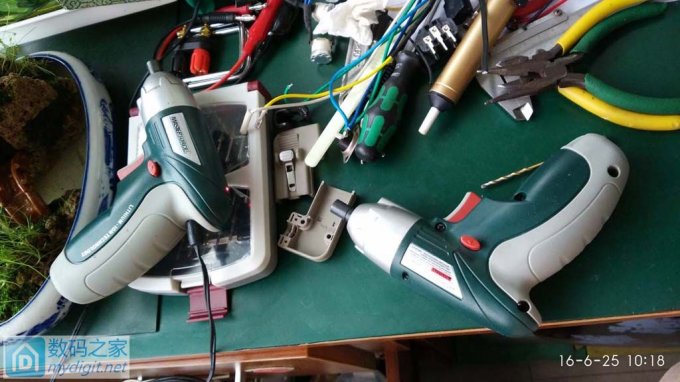

一把电钻电池耗尽
简明扼要-----组装一台睿登3005电源

还好当初买的两把
简明扼要-----组装一台睿登3005电源

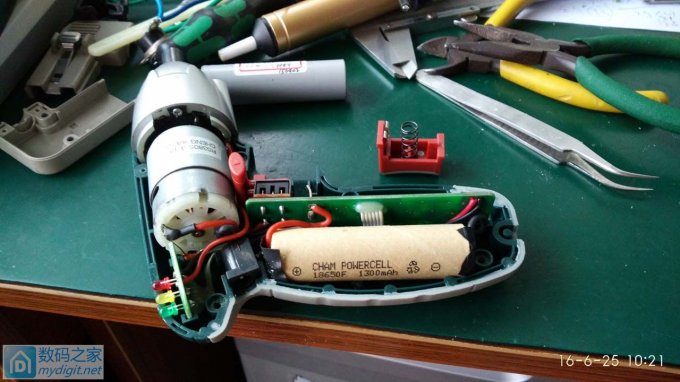

这个电池也不给力啊
简明扼要-----组装一台睿登3005电源
那就换之
简明扼要-----组装一台睿登3005电源

本楼附件数满,楼下继续
[ 此帖被slqin2418在2017-01-18 15:11重新编辑 ]

  • 简明扼要-----组装一台睿登3005电源
换了电池用着就是爽
简明扼要-----组装一台睿登3005电源

开好电源输出端子孔和电源开关孔
简明扼要-----组装一台睿登3005电源

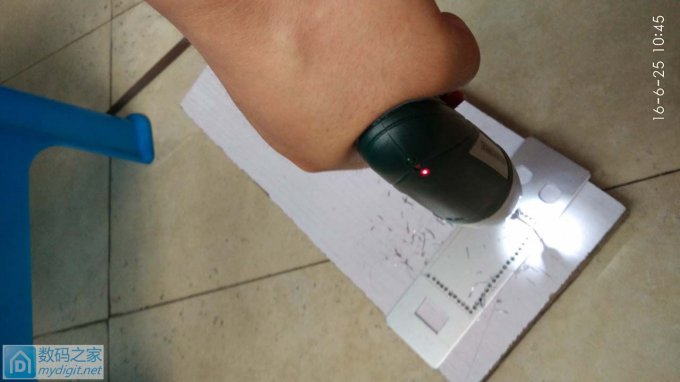

继续整数控电源控制器的孔
简明扼要-----组装一台睿登3005电源简明扼要-----组装一台睿登3005电源

简明扼要-----组装一台睿登3005电源

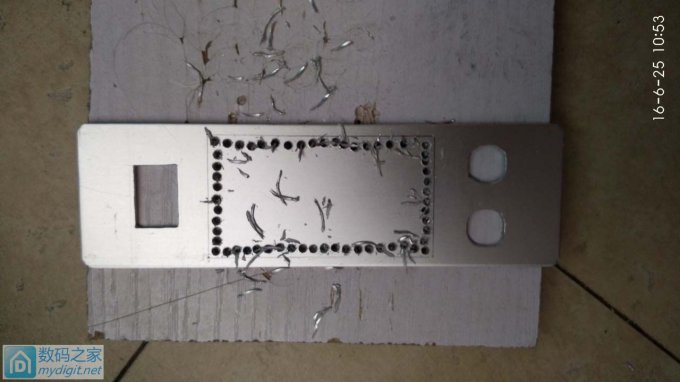

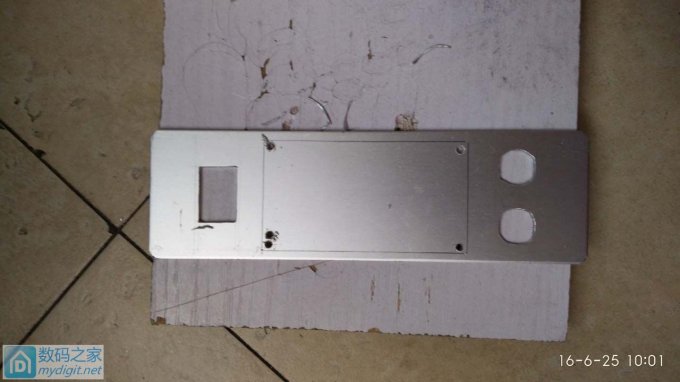

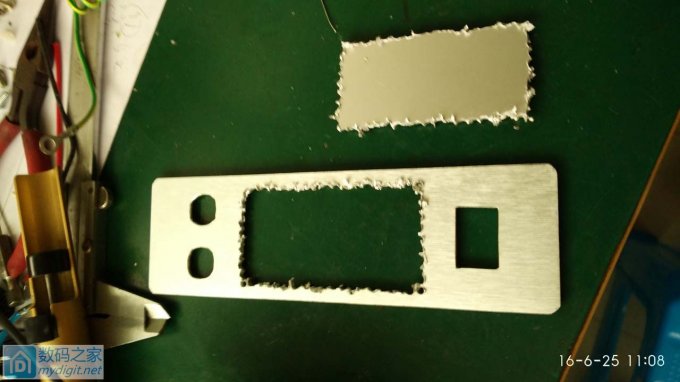

终于钻完一圈了
简明扼要-----组装一台睿登3005电源

这个得记录一下
简明扼要-----组装一台睿登3005电源

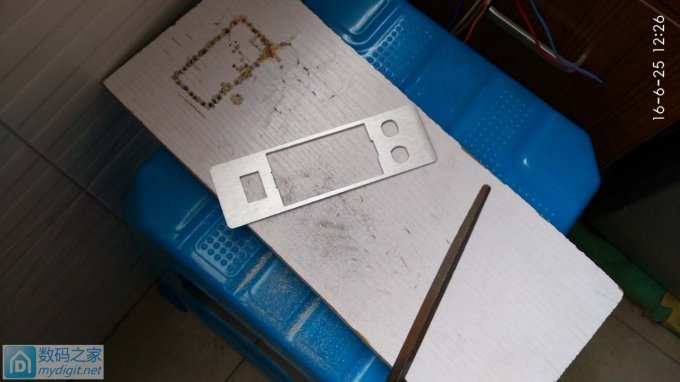

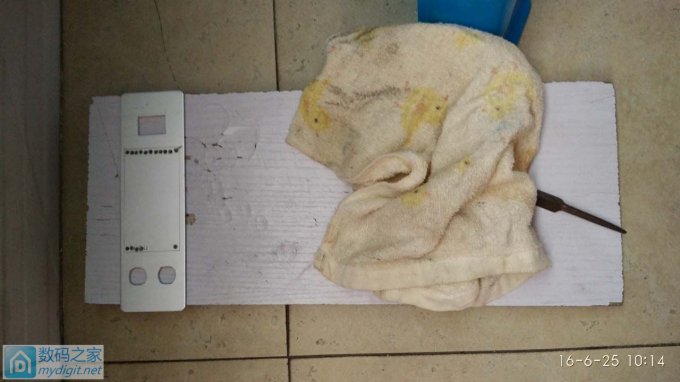

准备打磨
简明扼要-----组装一台睿登3005电源简明扼要-----组装一台睿登3005电源

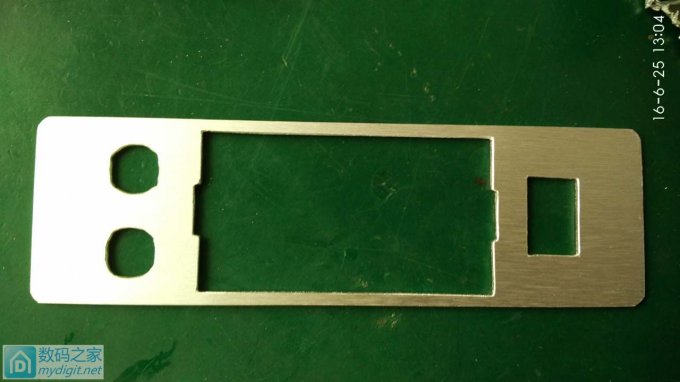

基本成了
简明扼要-----组装一台睿登3005电源

后面就是组装接线
简明扼要-----组装一台睿登3005电源

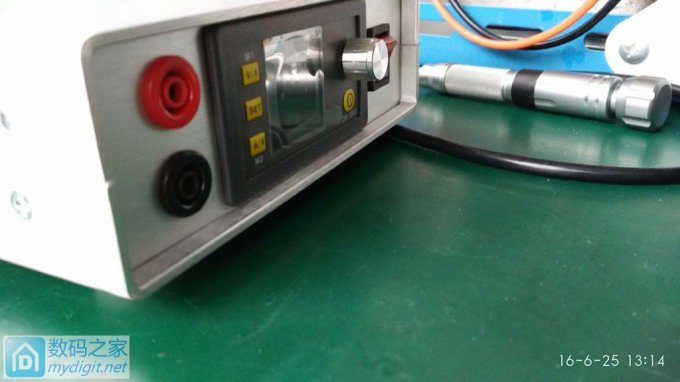

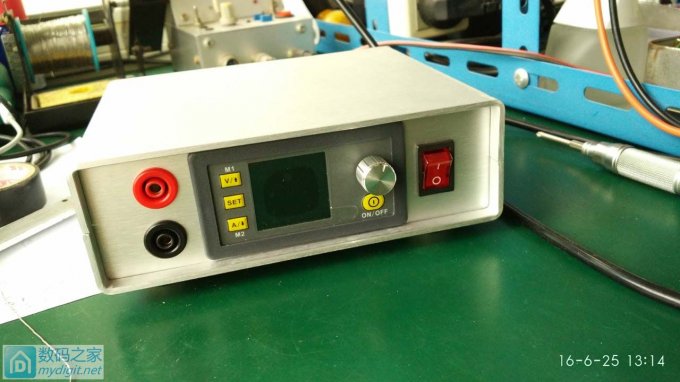

然后就是成果
简明扼要-----组装一台睿登3005电源简明扼要-----组装一台睿登3005电源简明扼要-----组装一台睿登3005电源

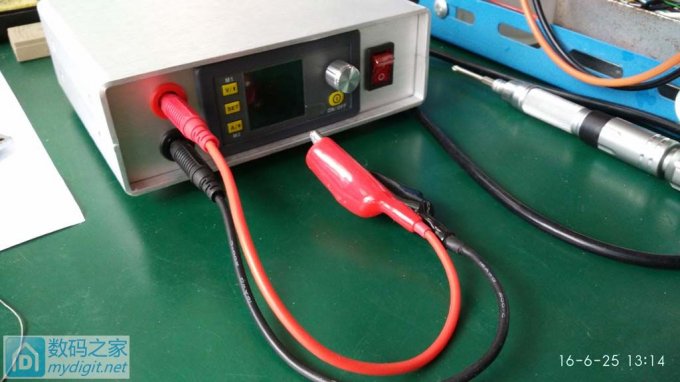

配上线,看起来还像那么回事啊
简明扼要-----组装一台睿登3005电源

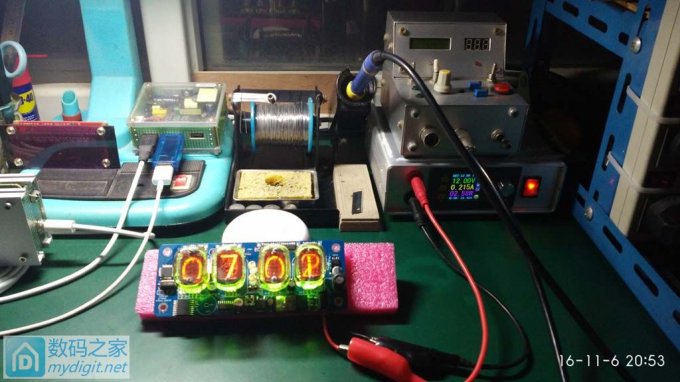

开始服役,以一张带QS27时钟的照片结尾,提前祝坛友们春节快乐
简明扼要-----组装一台睿登3005电源

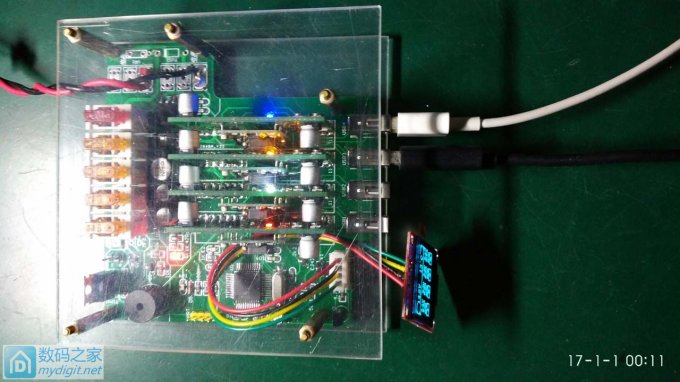

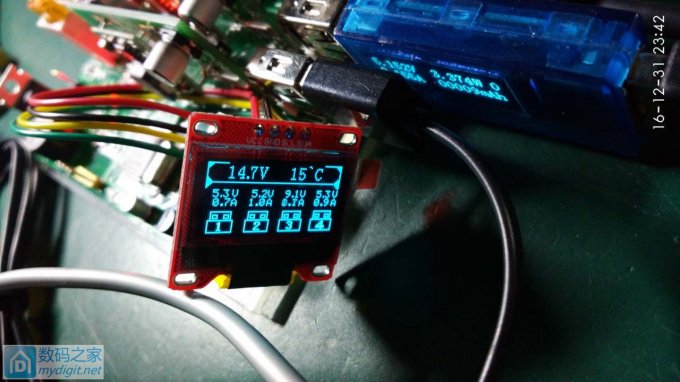

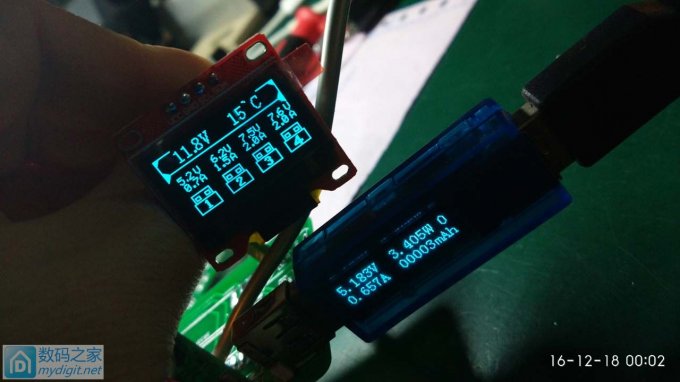

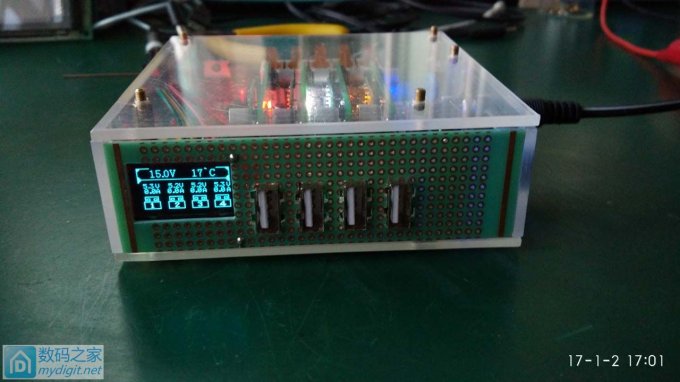

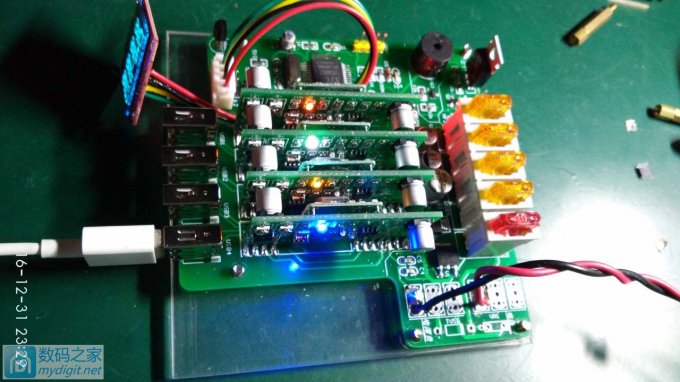

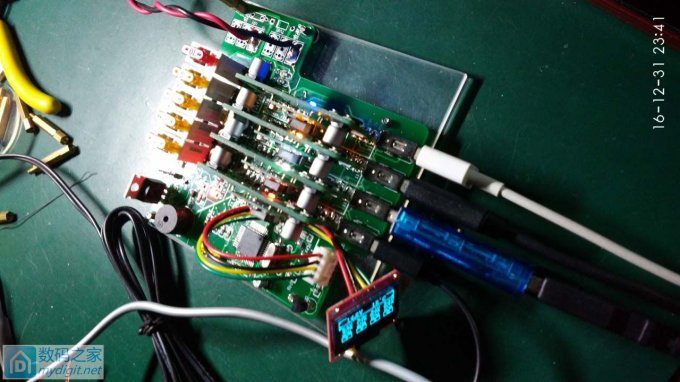

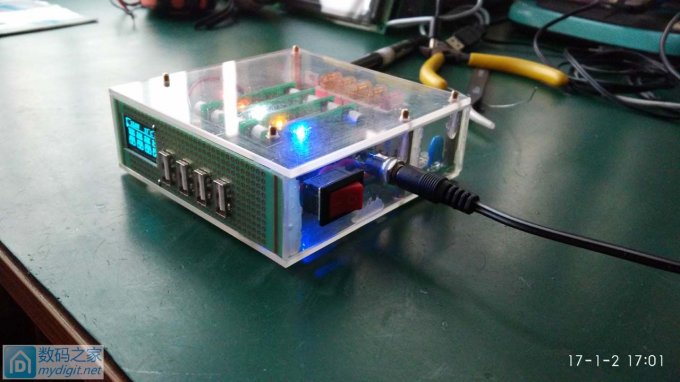

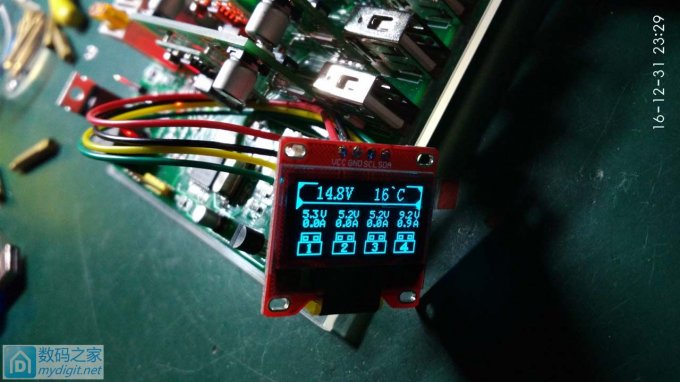

又多占了一楼,放点下个帖子准备发的东东简明扼要-----组装一台睿登3005电源
简明扼要-----组装一台睿登3005电源简明扼要-----组装一台睿登3005电源简明扼要-----组装一台睿登3005电源简明扼要-----组装一台睿登3005电源简明扼要-----组装一台睿登3005电源简明扼要-----组装一台睿登3005电源简明扼要-----组装一台睿登3005电源简明扼要-----组装一台睿登3005电源
