笔者尝试将老无线电爱好者相关技术应用到极客和创客活动中，最近应用晶体管收音机的传统技术和电路，设计了一款简易三管OTL功放，并制作了一批单面PCB，用于大学生模拟电路实验以及创客活动，效果尚可，制作出的成品无论外观还是实际效果均可接受。于是决定在这里将电路图和PCB图开源，给大家分享。

开源硬件——三管OTL功放

这是一个实用的三管OTL功放，可作为收音机功放使用，也可以作为电脑、MP3、手机等的音频功放（非立体声）。整个功放可用4.5V—9V电源供电。

老无线电爱好者的开源硬件——三管OTL功放

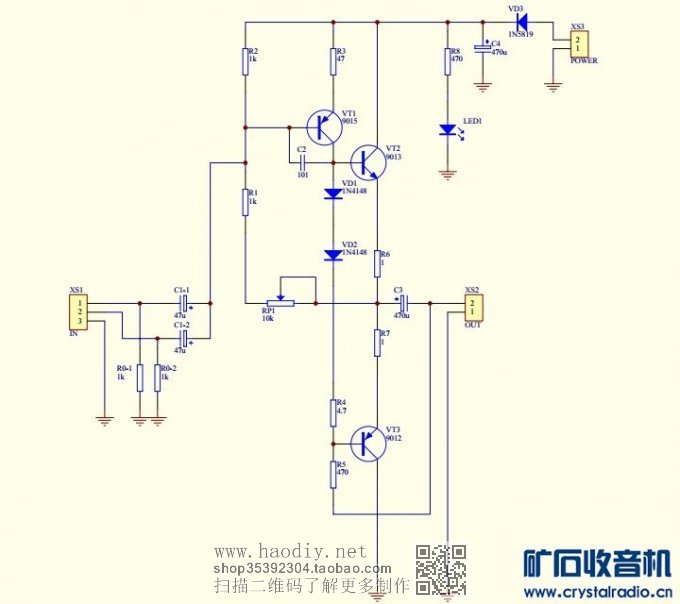

本功放的电路设计是一般常规的OTL功放设计，包含自举电路，以输出电容C3兼做自举电容，扬声器兼做自举电阻。为了使得扬声器一端可以接直流地端，推动管VT1改用PNP晶体管，VT1发射极电阻R3阻值较小，为了简化电路，同时增加一定的局部负反馈，省去了与R3并联的交流旁路电容。

R0-1和R0-2是连接电脑、MP3、手机等信号源时，L和R声道的负载电阻，可根据信号源适合的负载阻抗，在33Ω—1k之间选用，如果作为收音机功放使用可取1k左右，有时甚至可以省去。

VT1可选用9015、2N3906等硅PNP晶体管。使用4.5V—6V电源供电时，VT2和VT3可选用9013和9012，也可选用S8050和S8550，如果使用9V电源供电，VT2和VT3则应该选用功率较大的C8050／C8550或者SS8050／SS8550，同时将R4减小到1Ω—2Ω（甚至可以直接用导线短路）防止VT2和VT3静态电流过大。

安装完成后，先在XS2上接好阻抗8Ω左右的扬声器或者无源小音箱（可用废旧电脑音箱改造而成），再通过XS3接入电源，VD3起到防止电源接反的作用。XS1的1和2两端分别连接信号源的L和R声道，3端接信号源地。调整RP1使得中点（即R6下端或者R7上端）对地电压为电源电压的1/2左右即可，然后测量一下总静态电流，总静态电流可能稍大，但只要不超过30mA可不必理会。如果总静态电流过大，可将R4减小到1Ω—2Ω，甚至直接短路R4，然后重新调整一下中点电压即可，注意总静态电流不宜小于8mA。

老无线电爱好者的开源硬件——三管OTL功放

本功放的电路图和PCB图全部开源，PCB为单面PCB。

补充内容 (2017-3-23 08:55):
VT2和VT3需要配对，可用一般数字万用表的hFE档挑选，hFE接近（相对偏差最好在10%以下）即可使用。

OTLPowerAmp2_SCH.pdf

15.08 KB, 下载次数: 118

OTLPowerAmp2_PCB.pdf

19.46 KB, 下载次数: 109
