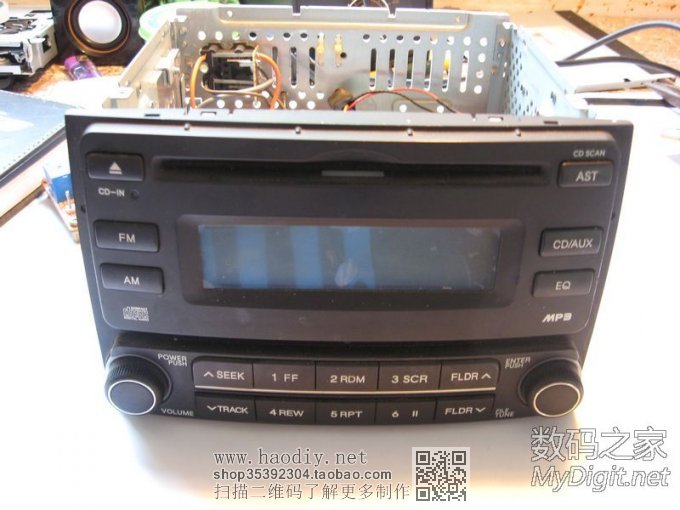

2013年入手了一只现代悦动的车载CD机，价格也很白菜。主要是看中了较为方正的外形和齐全的功能。简单的接线后就会拥有USB播放和AUX线路功能，加上原有的CD和收音机功能后，再配上电源和无源音箱后，就会摇身一变成为一个“家用音频中心”，虽说楼主是木耳对音质要求并不高，但是作为“家用音频中心”来说，没有遥控是不可接受的。最近一直在折腾单片机，就计划给其加装遥控。经过本菜鸟艰苦卓绝、锲而不舍的折腾，用去了大量的时间、抽了若干的烟、熬了若干的夜后终于折腾成功了。于是乎发出来显摆下！

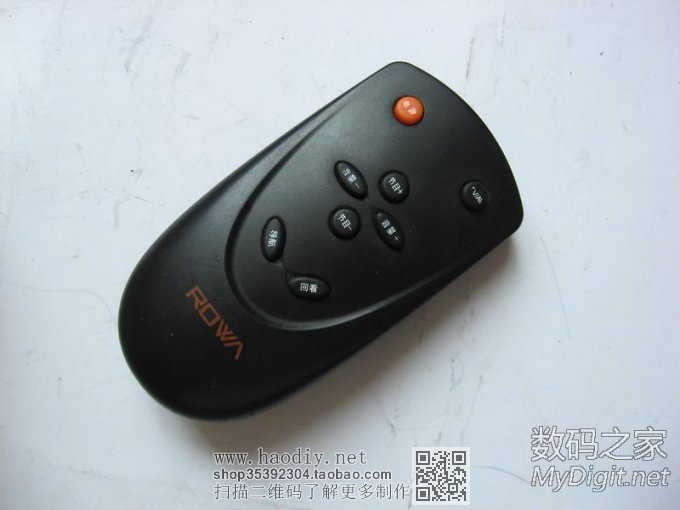

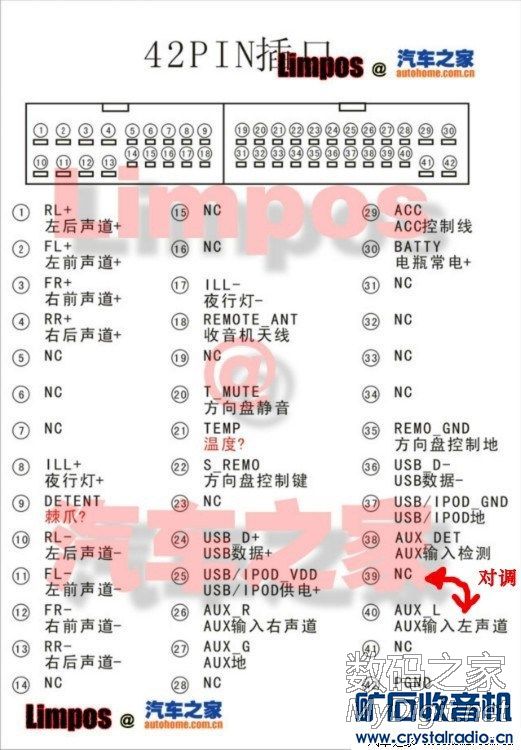

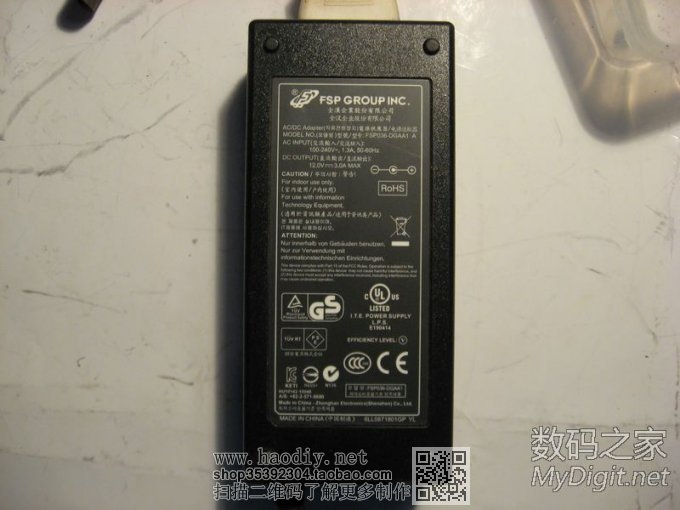

下面是DIY过程 改USB和AUX。这个很简单，照着兄弟们提供的图纸接好线就OK了  本次DIY所用的遥控器和12V3A的开关电源

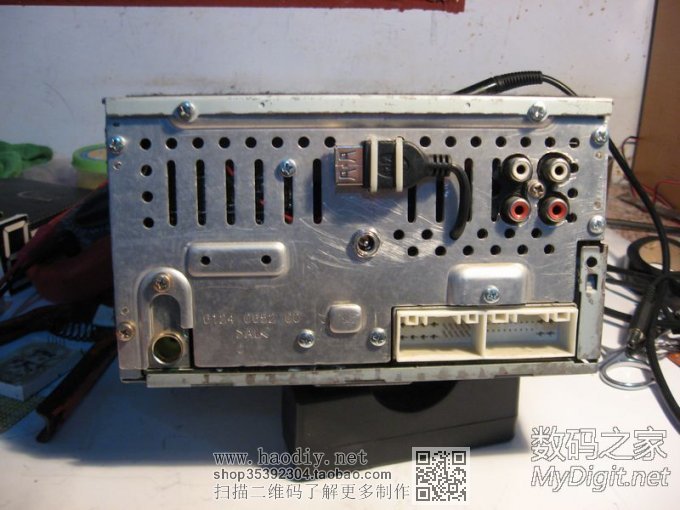

改装好的背面，加了电源插座、USB座和音频输入输出插座。

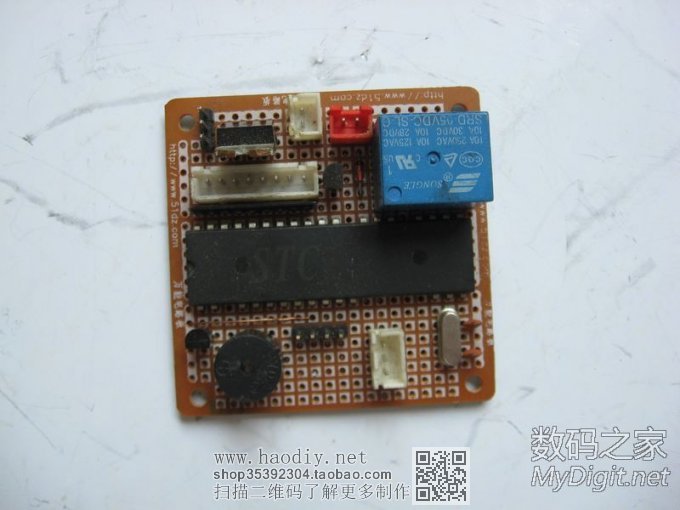

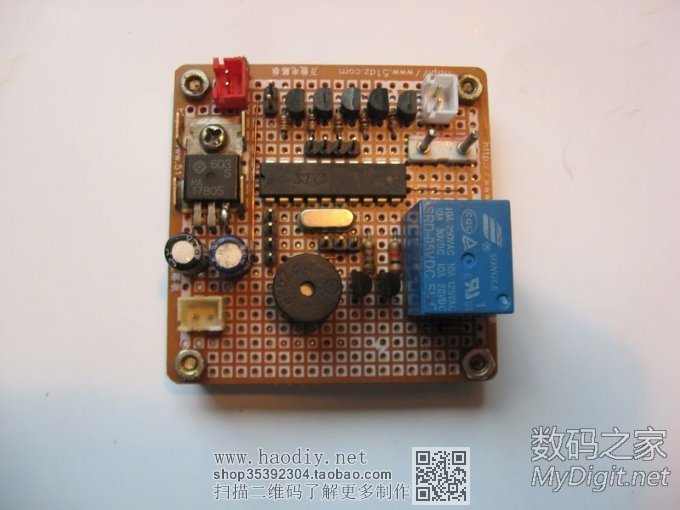

加装遥控的思路就是用单片机模拟部分按键的按下的过程，并控制三极管接通相应的电阻来模拟方向盘控制相关按键的按下。 焊接单片机最小系统，写好程序，接好乱七八糟的电线。 这是开始做的，但是发现STC89C52简单的高低电平无法实现功能，只好放弃。
又用有高阻态功能的STC12C2052AD重新焊了一个

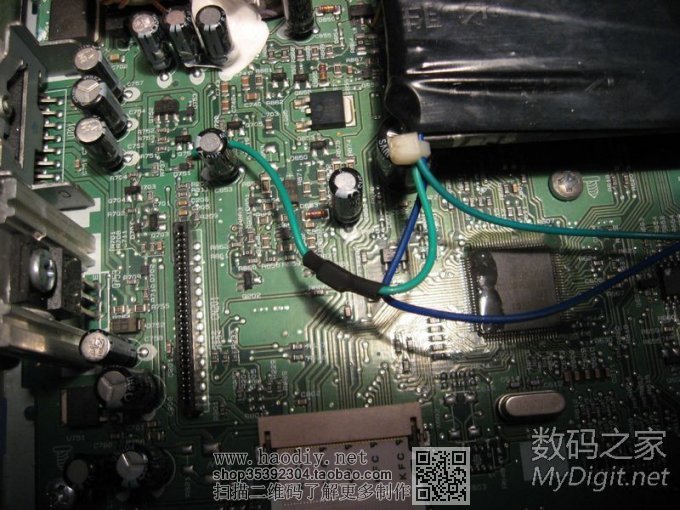

加装断电记忆，用一片锂电池接到图片所示的位置，用一个二极管防电流倒灌。

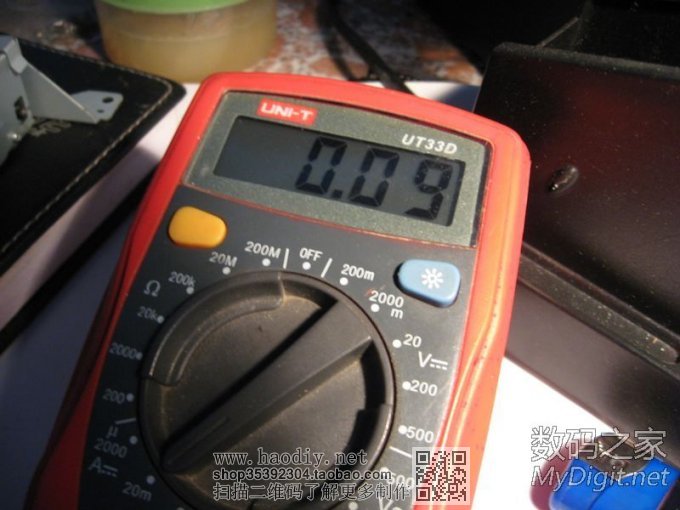

断电记忆电流很小，0.09ma,这样一个700ma的电池就可以用很长的时间了

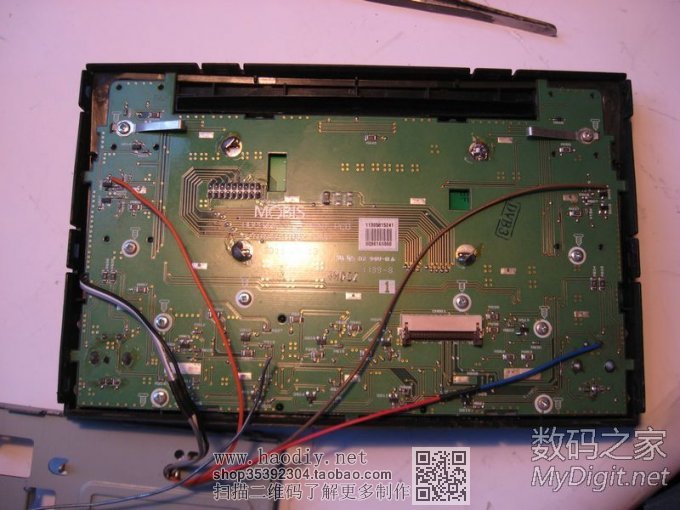

按键电线的焊接

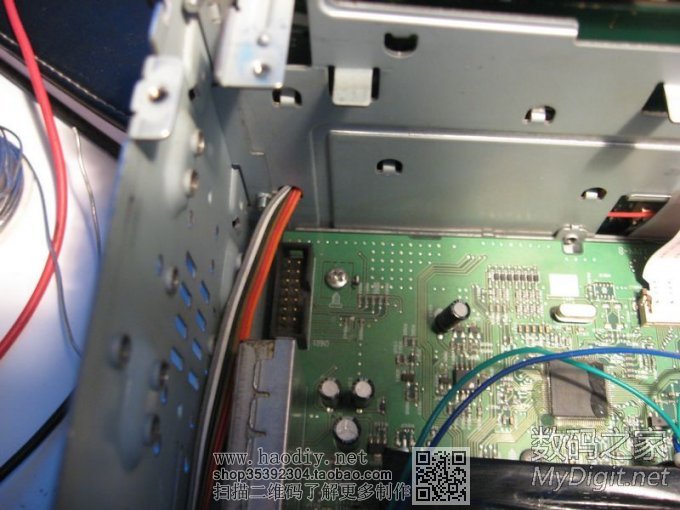

面板到单片机的线束

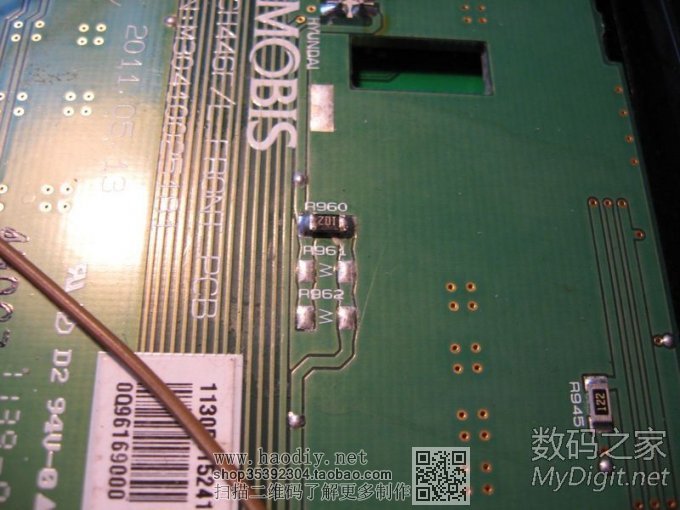

加大液晶背光的限流电阻，原来的太亮了

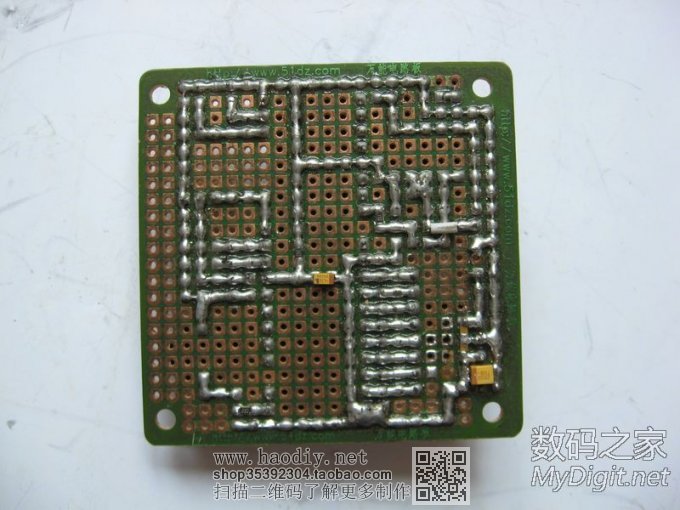

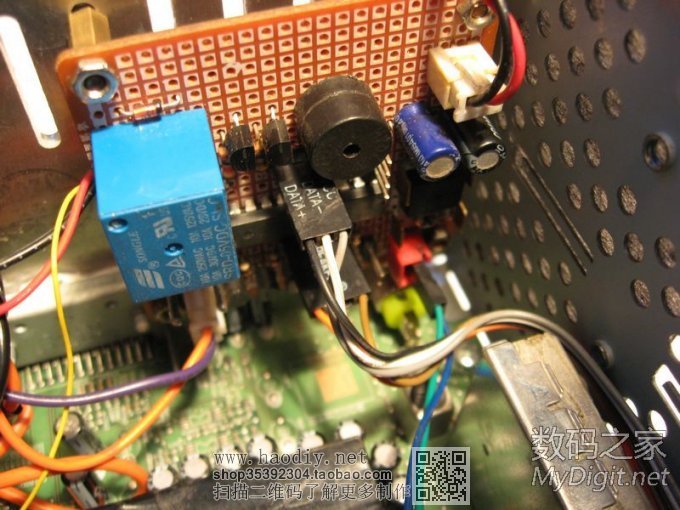

固定单片机洞洞板

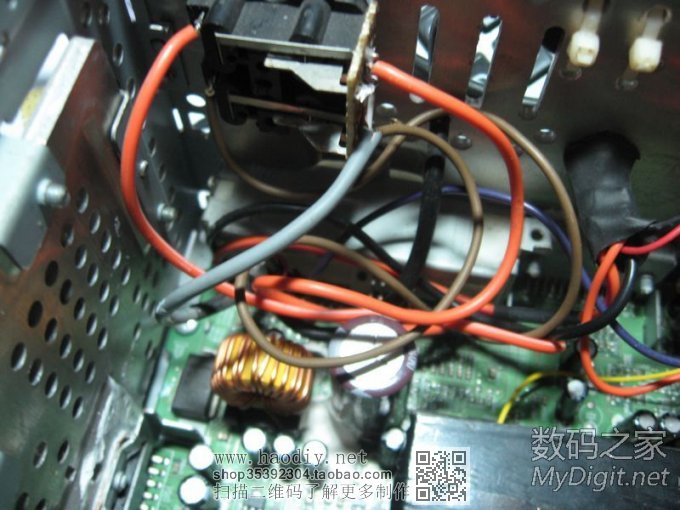

乱七八糟的线

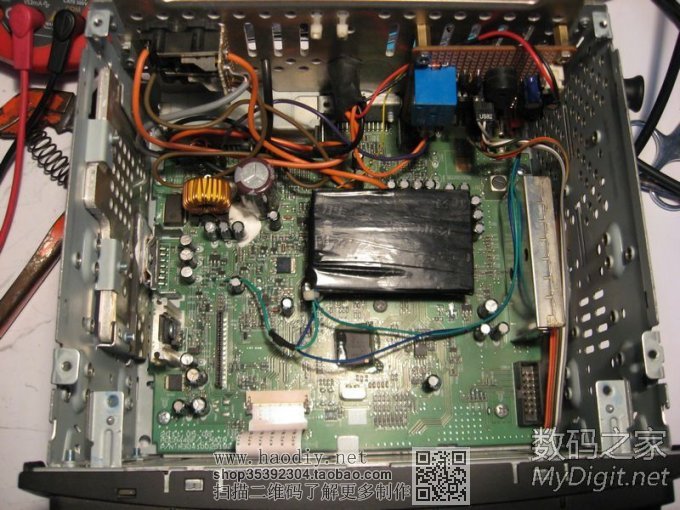

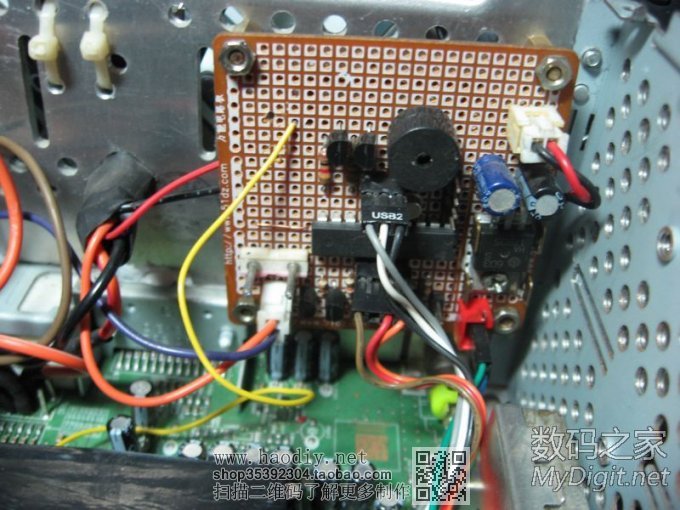

处理好的机器内部
准备装配

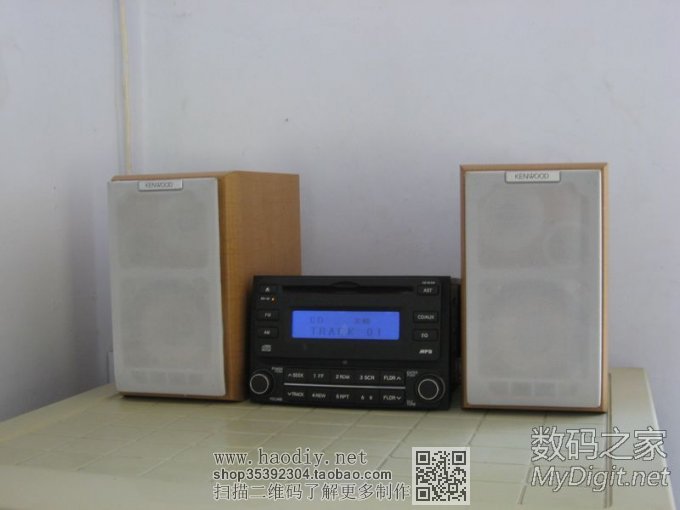

和一对淘宝弄来的建伍二手音箱在一起，没弄外壳，这样看着也挺顺眼的
操作视频。没有DV，古董相机+迷你三角架，效果不好将就着看看就行了
