4.8元的微型电压表头改电流表头~

时间:2017-07-09 11:20来源:数码之家 作者:sonj 点击: 次
昨天发的电压表头http://bbs.mydigit.cn/read.php?tid=809523page=1 今天更改为电流表去掉分压电阻，保留分压电阻也可以，但必须把分压比降得很低，而且精度不如去掉好。 上电试试，没有电压值进入AD口，显示如下 根据测量，大约显示1V，对应0.066V。也就是说
昨天发的电压表头http://bbs.mydigit.cn/read.php?tid=809523&page=1
4.8元的微型电压表头改电流表头~
今天更改为电流表

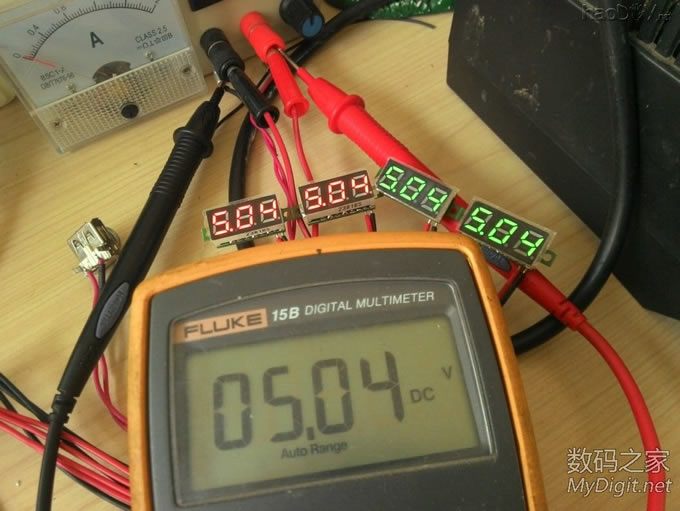

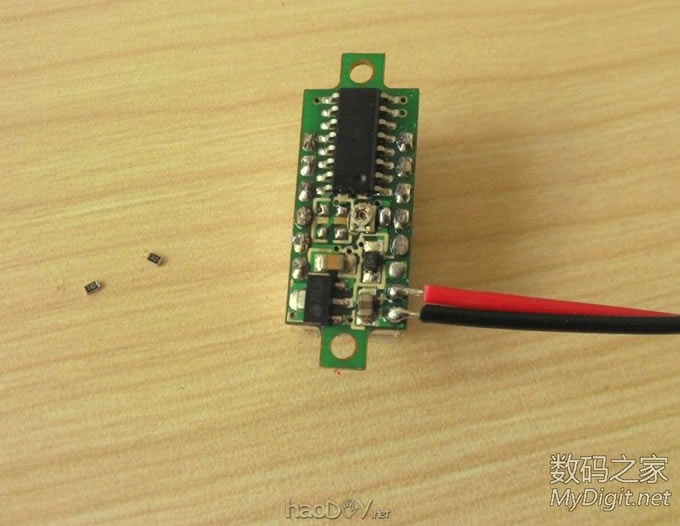

去掉分压电阻，保留分压电阻也可以，但必须把分压比降得很低，而且精度不如去掉好。
4.8元的微型电压表头改电流表头~

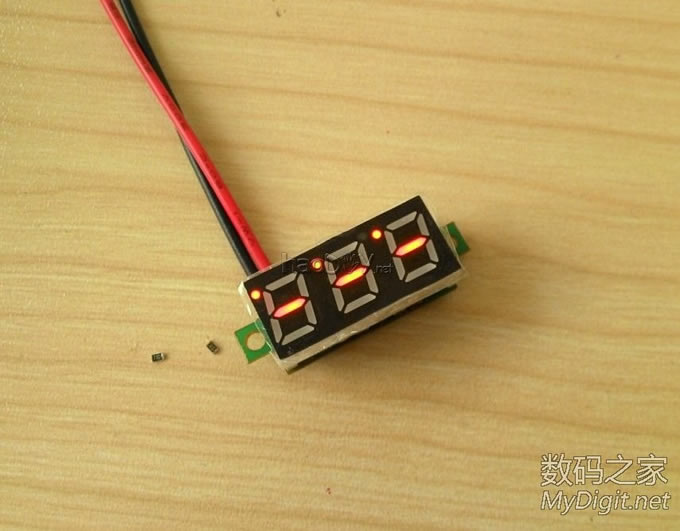

上电试试，没有电压值进入AD口，显示如下
4.8元的微型电压表头改电流表头~



根据测量，大约显示1V，对应0.066V。也就是说原数显示，1V对1A，需要66mΩ的电阻。

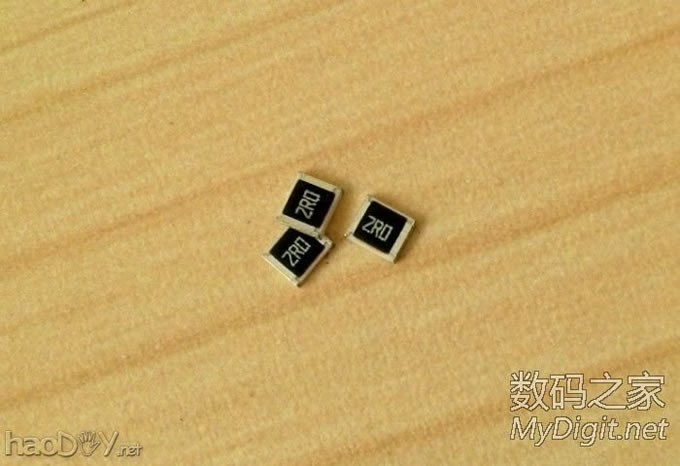

先找到2Ω的电阻试试，3并是0.66欧姆，这样显示是个10倍关系。
4.8元的微型电压表头改电流表头~

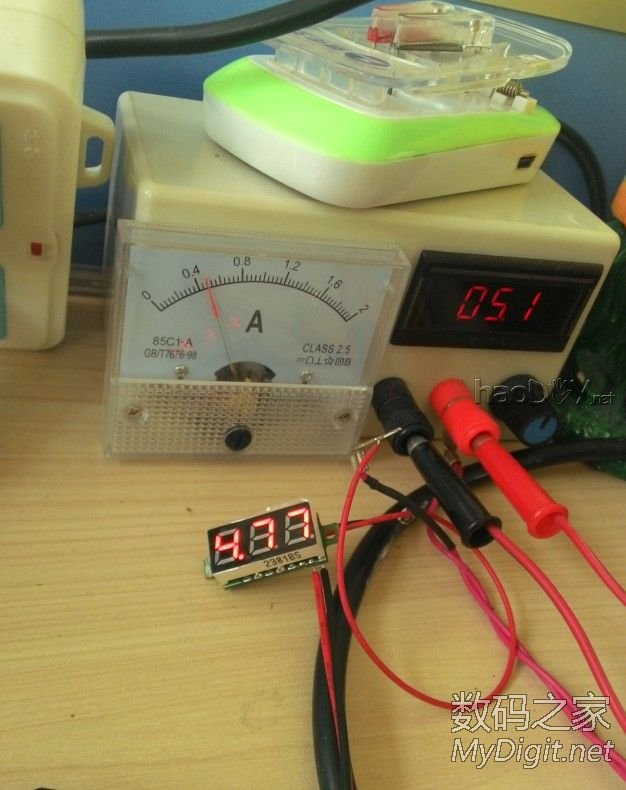

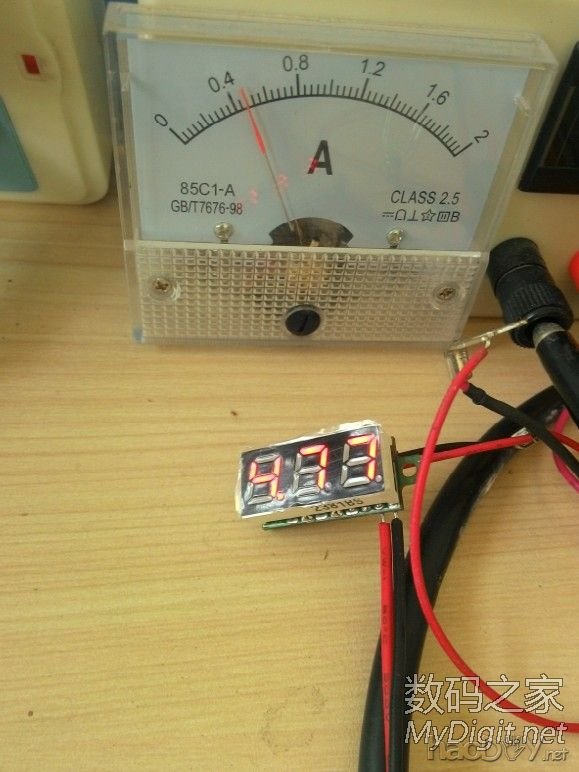

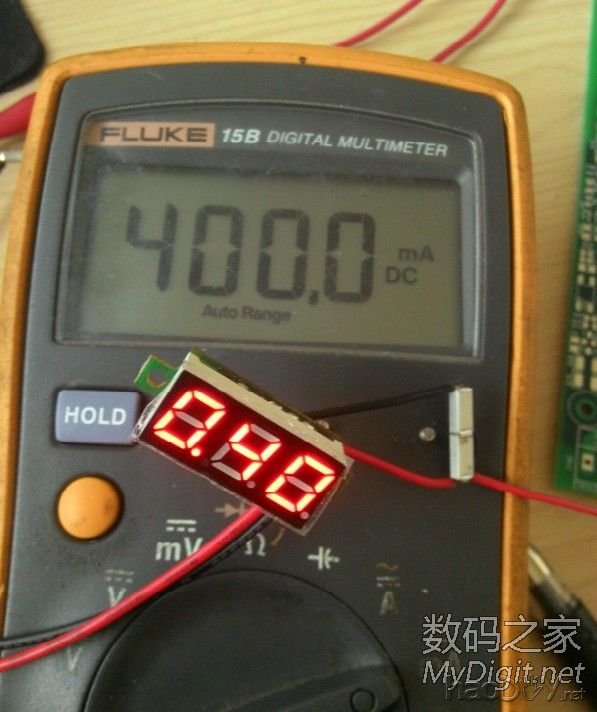

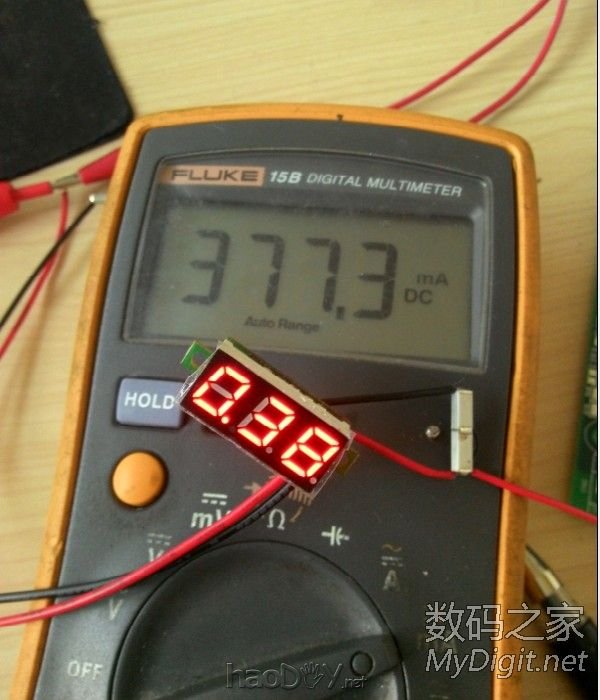

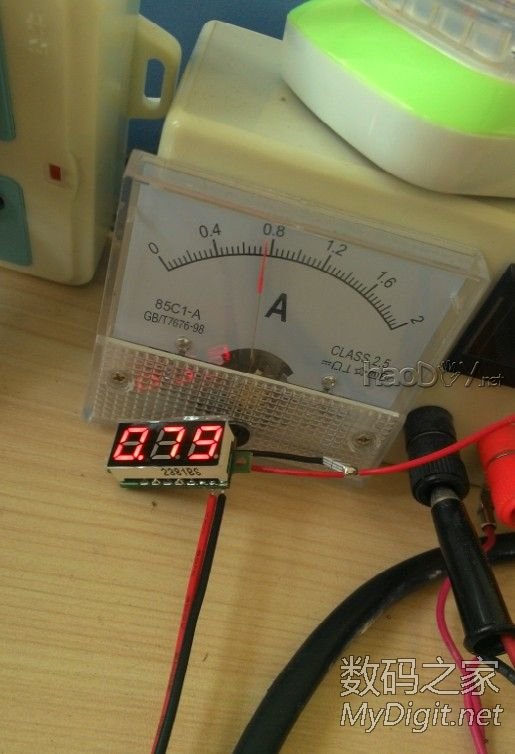

先接上试一下，指针表显示400多mA，数字表头显示4点几A。说明是对的
4.8元的微型电压表头改电流表头~




4.8元的微型电压表头改电流表头~

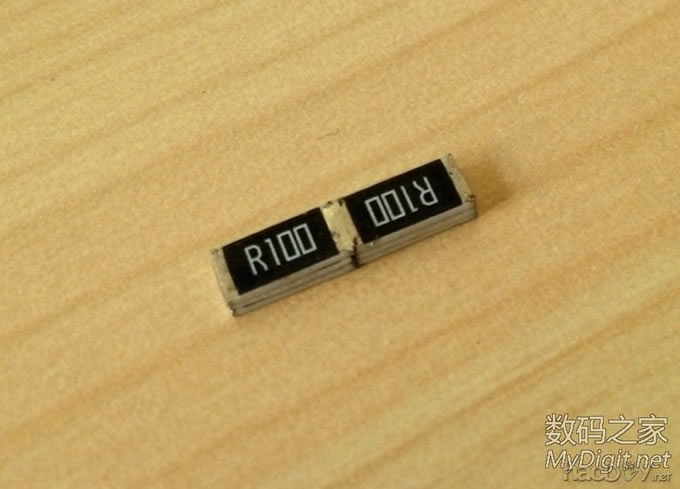

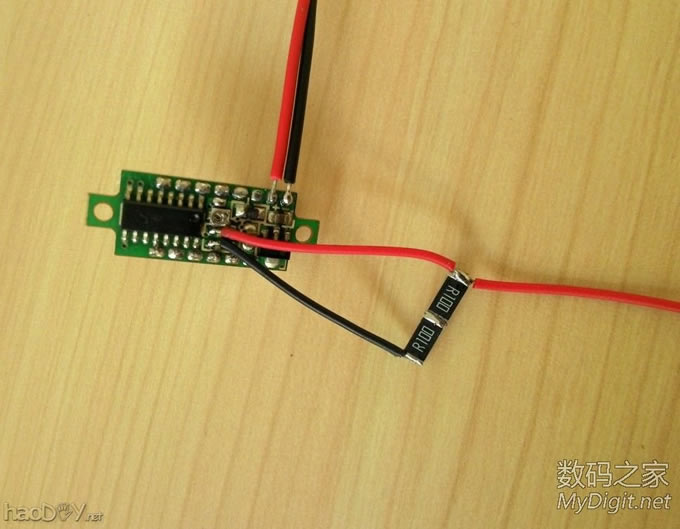

这下正是更改，没有0.2Ω电阻（200mΩ），手里100mΩ的2512封装电阻，六个两串三并正好，是0.066Ω
4.8元的微型电压表头改电流表头~

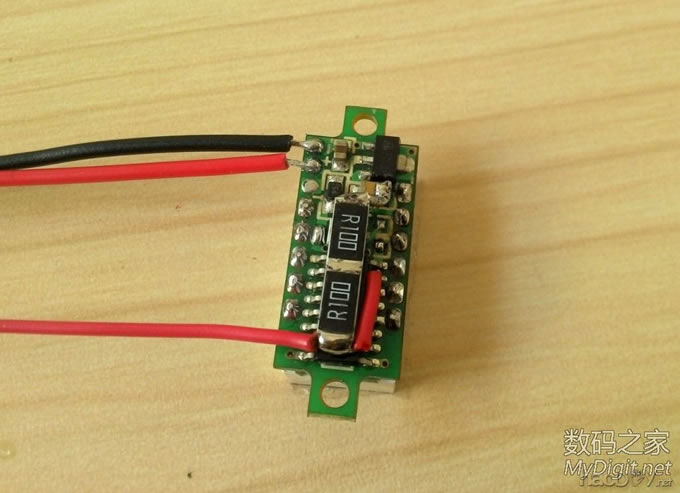

接好
4.8元的微型电压表头改电流表头~

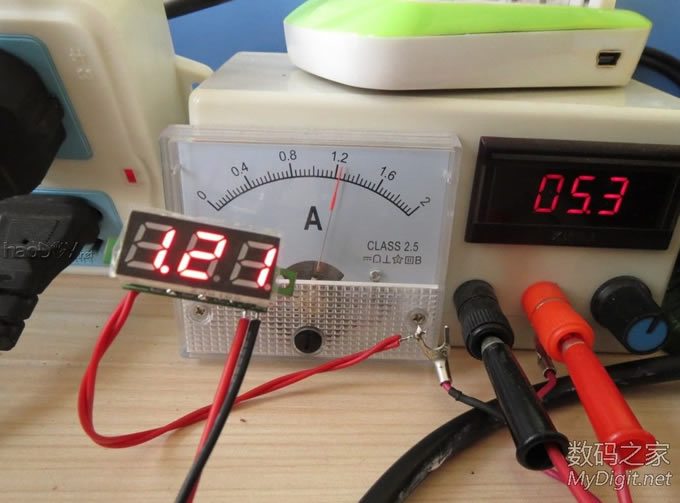

上电测试，这下显示对了吧
4.8元的微型电压表头改电流表头~

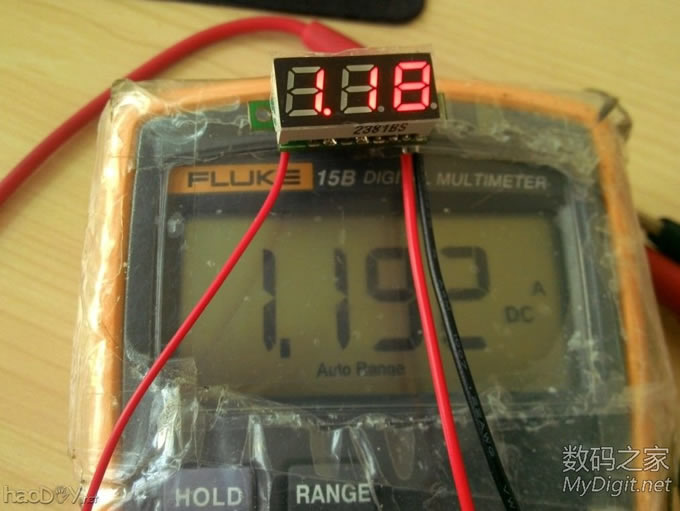

那万用表试试
4.8元的微型电压表头改电流表头~


4.8元的微型电压表头改电流表头~


此电压表头简单示意原理图
4.8元的微型电压表头改电流表头~

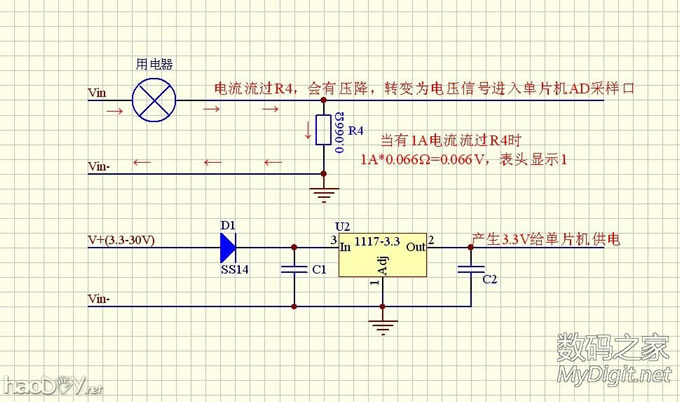

改电流表头简单示意原理图
4.8元的微型电压表头改电流表头~

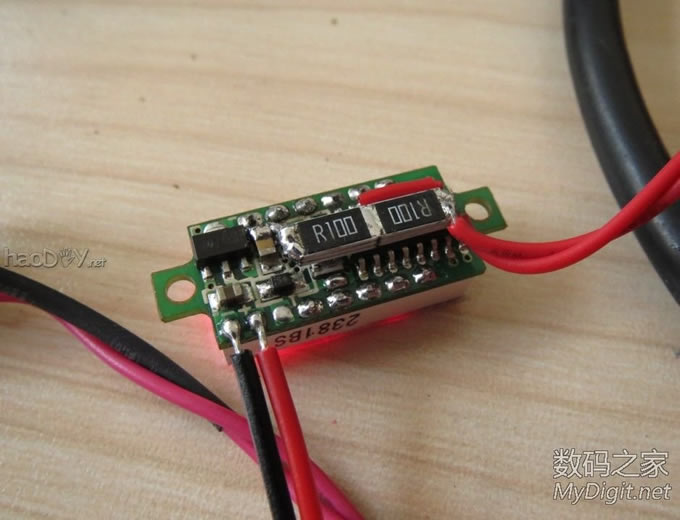

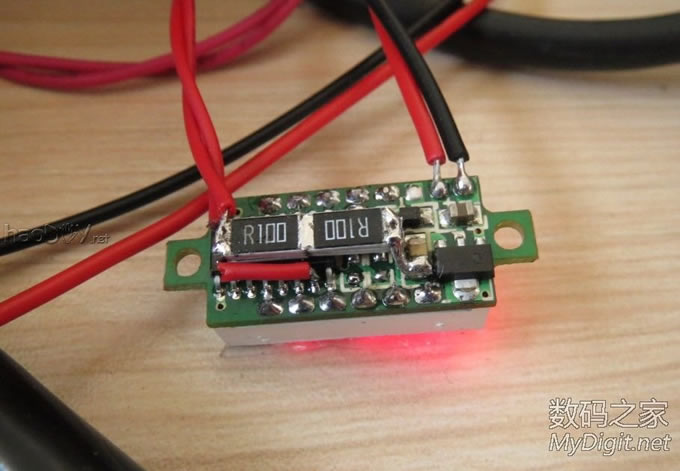

测试完毕，焊到表头上。
4.8元的微型电压表头改电流表头~




4.8元的微型电压表头改电流表头~

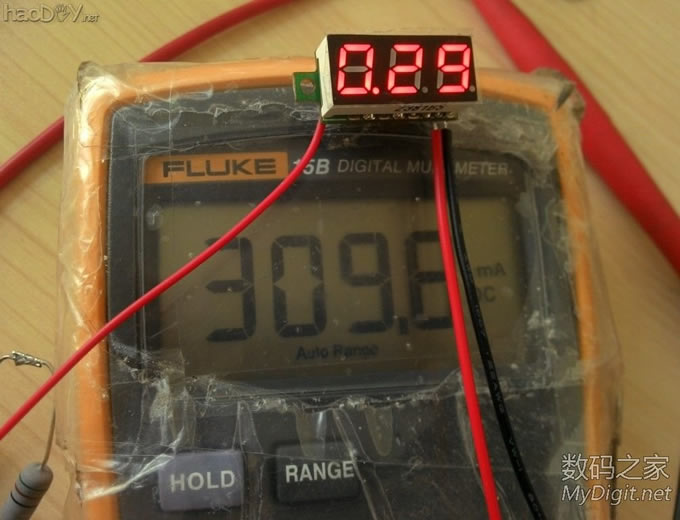

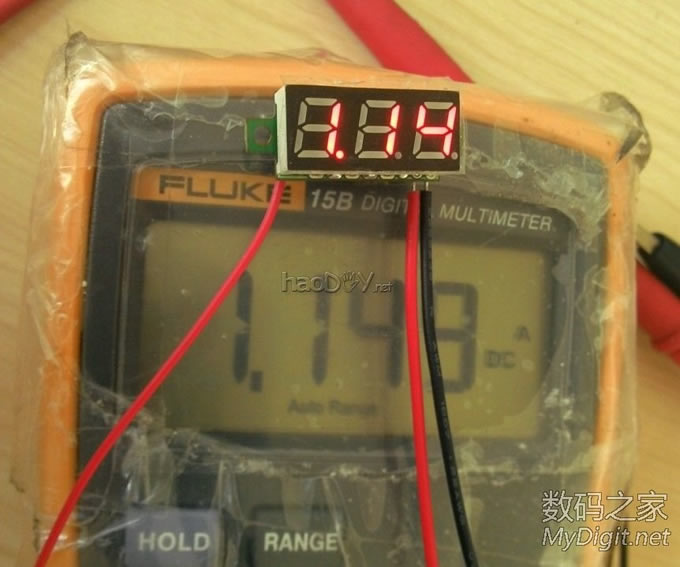

在测试一下，那块15B的安培档保险坏了，换了块。包的塑料袋超难看。
4.8元的微型电压表头改电流表头~




4.8元的微型电压表头改电流表头~




4.8元的微型电压表头改电流表头~

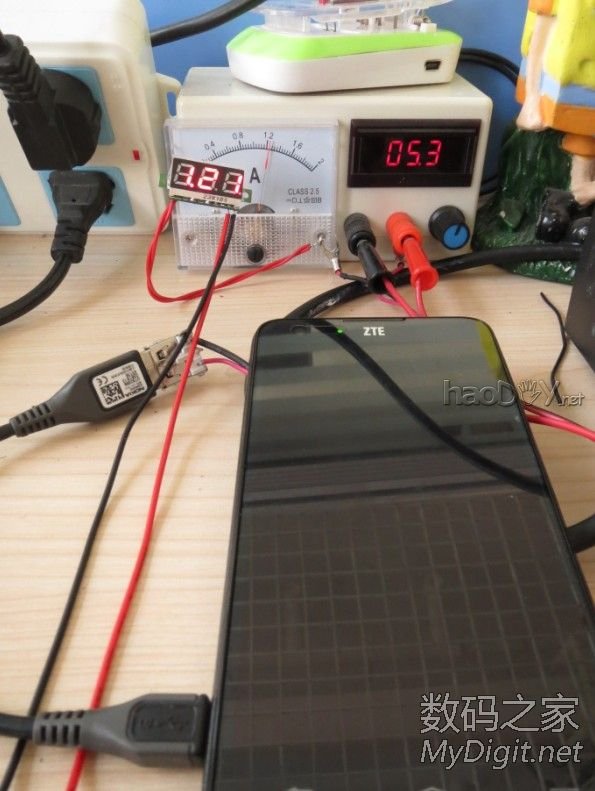

手机退下，换相机拍张照片，手机充电电流。
4.8元的微型电压表头改电流表头~



4.8元的微型电压表头改电流表头~

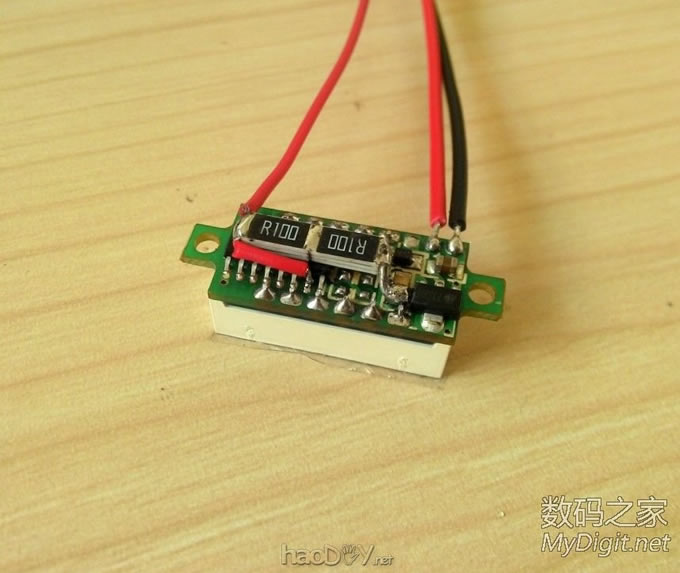

再来两张清楚点的图
4.8元的微型电压表头改电流表头~




4.8元的微型电压表头改电流表头~ (责任编辑：admin)
