礼尚往来-车内阅读灯升级大功率LED 更新效果图

时间:2017-08-02 20:03来源:数码之家 作者:justin0705 点击:
小车阅读灯原车为卤素,换成淘宝的LED灯之后用几个月就坏了,故障现象为,像小姑娘的眼睛一样扑闪扑闪的,要么就是直接不亮,体会一把黑暗的感觉。而且阅读灯在关闭之后还会有3v左右的电压,造成淘宝买的LED灯有辉光针对以上问题,正好有机会遇到坛里的一位好
小车阅读灯原车为卤素,换成淘宝的LED灯之后用几个月就坏了,故障现象为,像小姑娘的眼睛👀一样扑闪扑闪的,要么就是直接不亮,体会一把黑暗的感觉。而且阅读灯在关闭之后还会有3v左右的电压,造成淘宝买的LED灯有辉光
针对以上问题,正好有机会遇到坛里的一位好兄弟 @mingviolet  卖Cree大功率LED灯,经过几个昼夜的促膝谈心,最终敲定,换r2灯珠,用300ma电流驱动,更换阅读灯
过程不多说,各种工具,各种灰尘,期间也有各种问题,不过最终结果是好的,装上之后给我直观的感受就是‘亮如白昼’!色温不会太冷,亮度也非常的高
以下是成品图和大致的过程图
在后面还有相应的效果图,话说,这亮度真是高。。。


今天没分了,明天继续补,说到做到,毕竟还指望各位架势呢

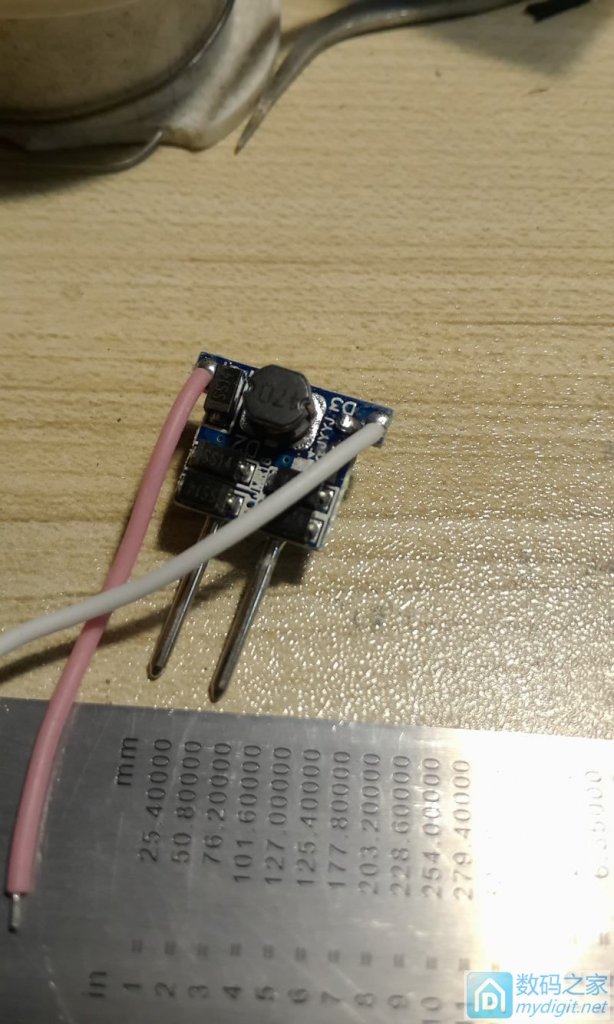

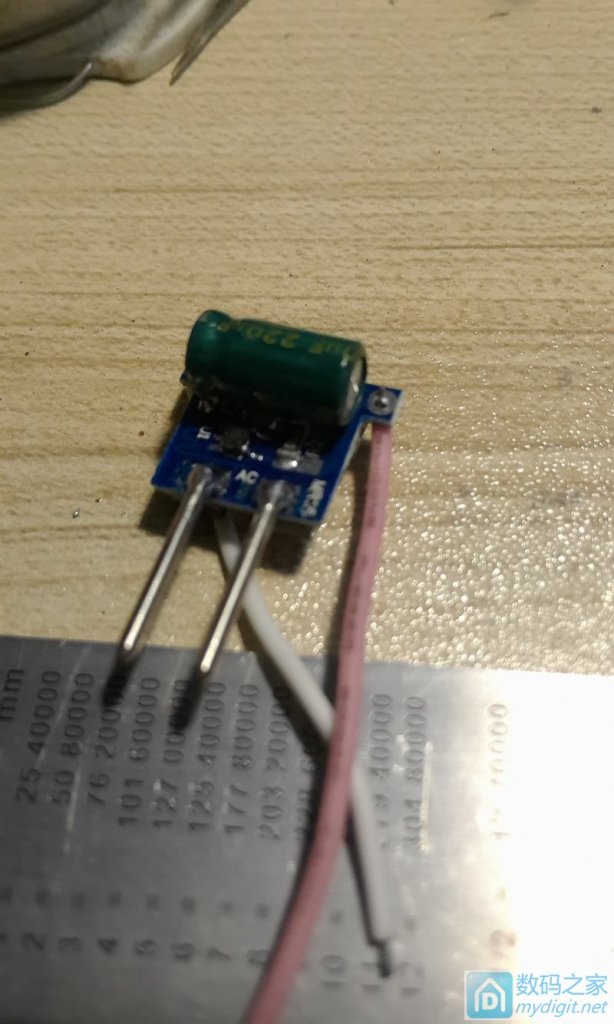

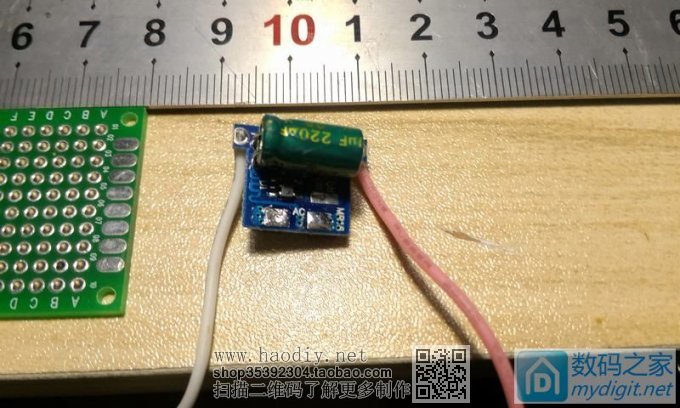

恒流输出300ma的驱动,可以串接最多3颗LED
礼尚往来-车内阅读灯升级大功率LED 更新效果图
背面照片,这玩意可以AC/DC 12V,装车不需要看正负了
礼尚往来-车内阅读灯升级大功率LED 更新效果图

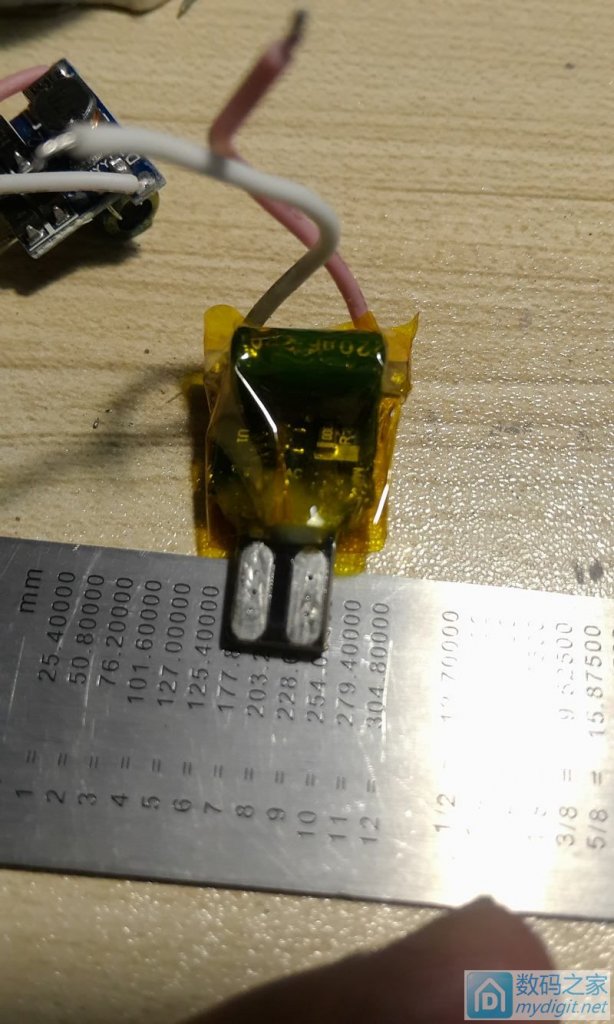

与T10插头合体成功
礼尚往来-车内阅读灯升级大功率LED 更新效果图

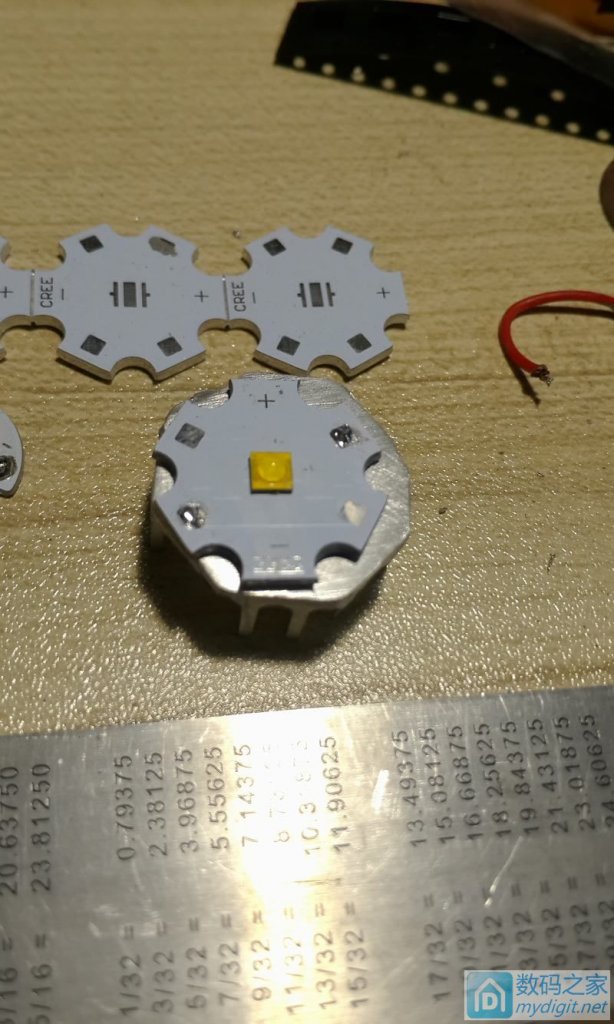

20mmLED基板+R2 4000K灯珠+散热片,测试过,不加散热手摸基板都发烫,必须加散热片,而且越大越好,这是比对图,成品用导热硅胶固定
礼尚往来-车内阅读灯升级大功率LED 更新效果图

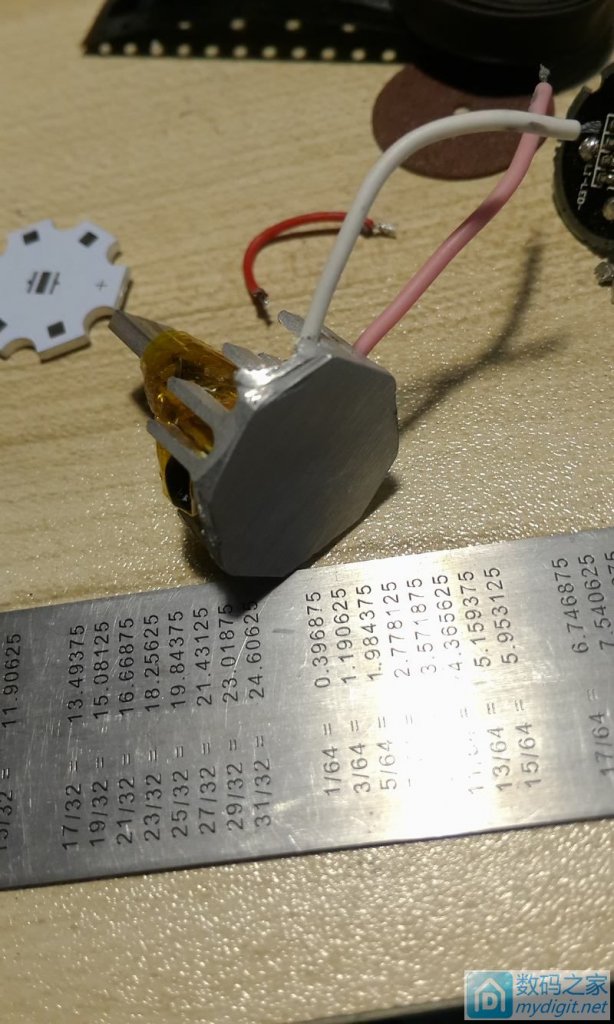

驱动与散热片合体成功
礼尚往来-车内阅读灯升级大功率LED 更新效果图

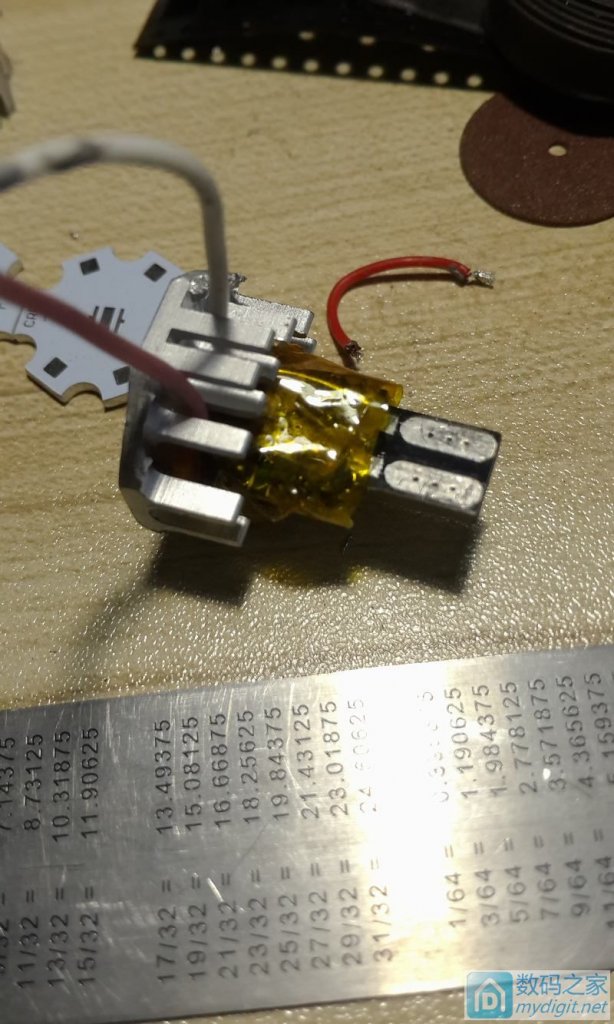

换个角度
礼尚往来-车内阅读灯升级大功率LED 更新效果图

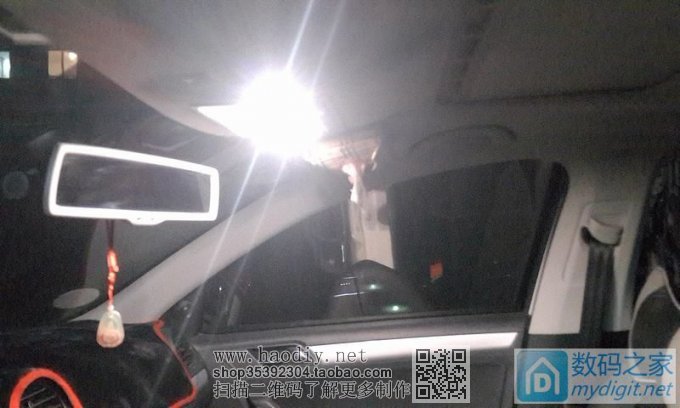

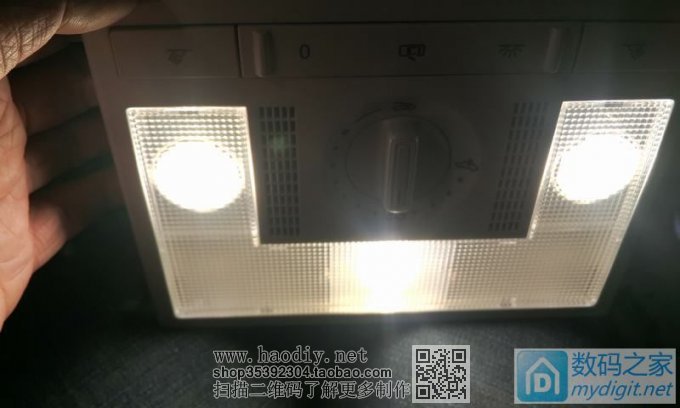

效果图来了
礼尚往来-车内阅读灯升级大功率LED 更新效果图

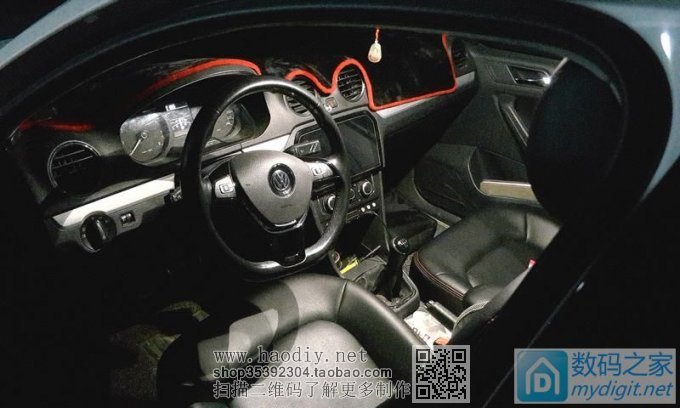

整体亮度真的很高,目前是两个LED 1W*2,但是整个驾驶室都被照亮了,3*1W的接下来就会有
礼尚往来-车内阅读灯升级大功率LED 更新效果图





第二季:::顺便把双尖泡也换成LED,这个比较容易点,毕竟空间相对大,直接看图吧
1. 这就是用到的驱动,本来是MR16接口,已经把插针焊下
礼尚往来-车内阅读灯升级大功率LED 更新效果图

比对过位置,驱动正好可以塞进中间的“洞洞”
礼尚往来-车内阅读灯升级大功率LED 更新效果图

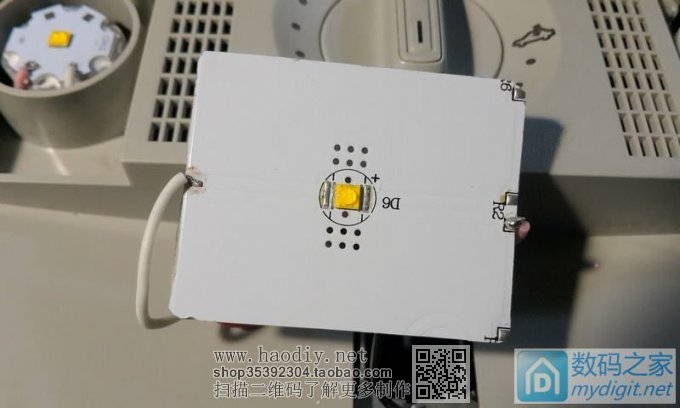

看看俺的基板,散热面积超大,测试过,开半小时基板也是温温的,够用
礼尚往来-车内阅读灯升级大功率LED 更新效果图

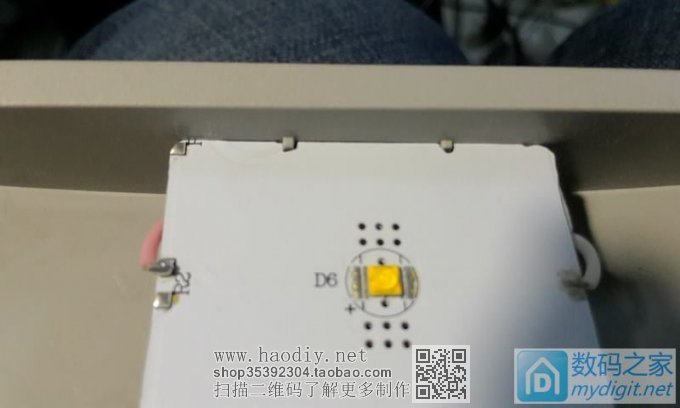

突然发现我的阅读灯有个顶住的地方,正好把基板固定住,不需要胶水的感觉暴爽!
礼尚往来-车内阅读灯升级大功率LED 更新效果图

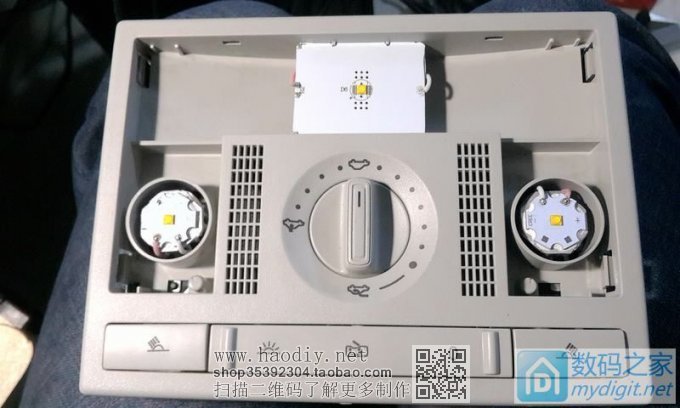

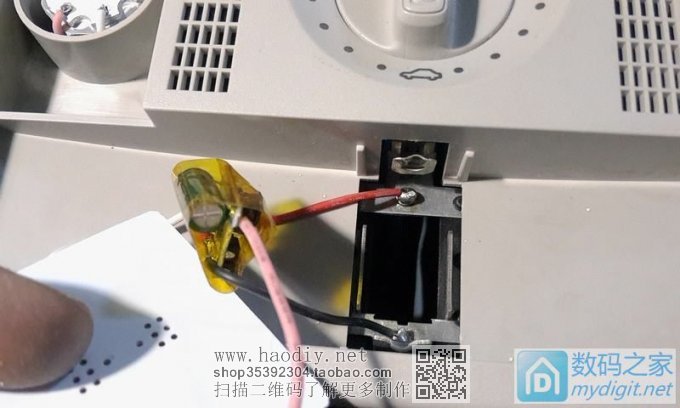

合体成功,驱动直接塞在刚才那个洞洞里,用高温胶带包裹一层
礼尚往来-车内阅读灯升级大功率LED 更新效果图

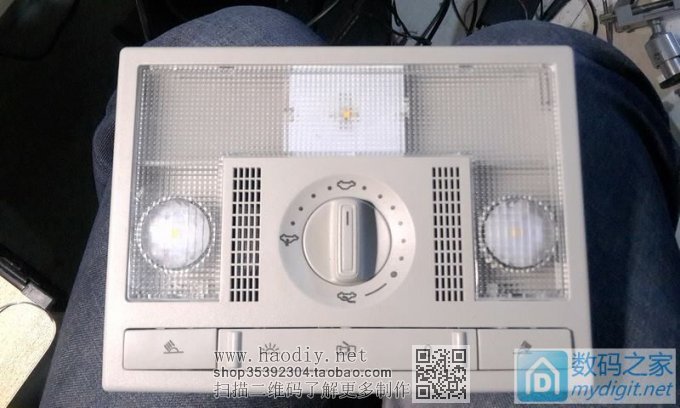

盖上罩罩,这感觉,爽了
礼尚往来-车内阅读灯升级大功率LED 更新效果图

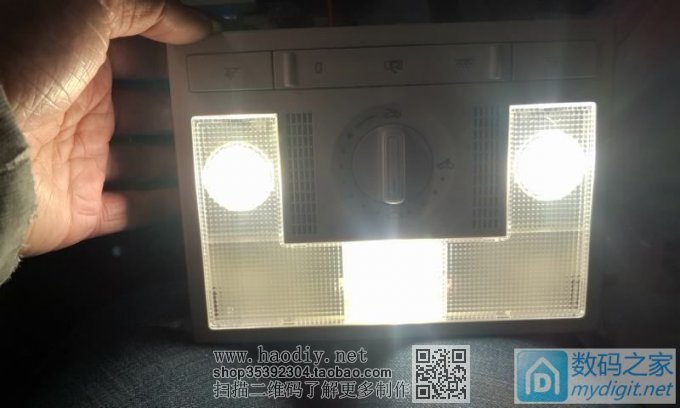

赶紧用我的12V小电瓶点亮一下,不错,亮度够可以的,不能直视的感觉
礼尚往来-车内阅读灯升级大功率LED 更新效果图

直视的时候根本看不见,后来用相机对焦灯珠,这才能拍出来一点
礼尚往来-车内阅读灯升级大功率LED 更新效果图

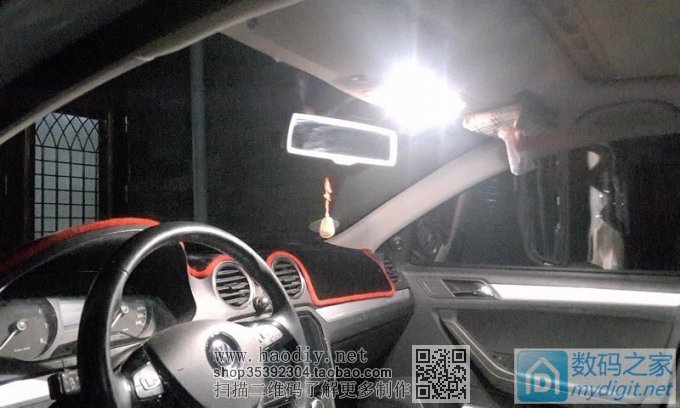

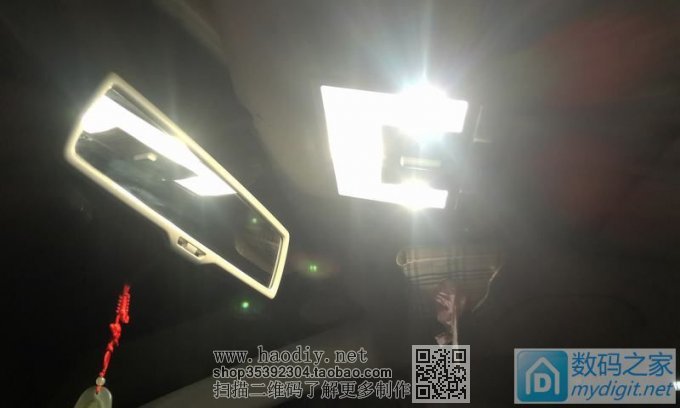

装车了,太亮咯
礼尚往来-车内阅读灯升级大功率LED 更新效果图

完工,大家继续发M给我吧,哈哈
礼尚往来-车内阅读灯升级大功率LED 更新效果图







[ 此帖被justin0705在2016-11-28 16:08重新编辑 ]
