闲着无聊，总爱“瞎折腾”。看了各位老师的参赛佳作，一时忍不住手痒，也做个收音机来凑热闹。先头了个木壳机，机壳做得连自己都不满意，另做一个来参赛。既然是来竞技，就整点稍微不寻常的，上回用9018做变频和中放管，不自激不啸叫，有所感悟。这回胆更大，弄放大倍数更高的9014做变频和中放管。刚巧从一个废机顶盒中测出几只9014，放大倍数都在300左右，就用它了！我就不信三极管放大倍数高，就会自激这个邪门……

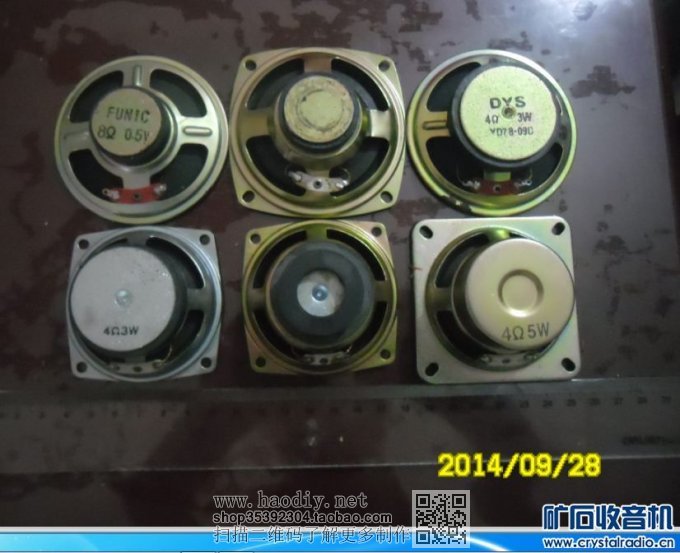

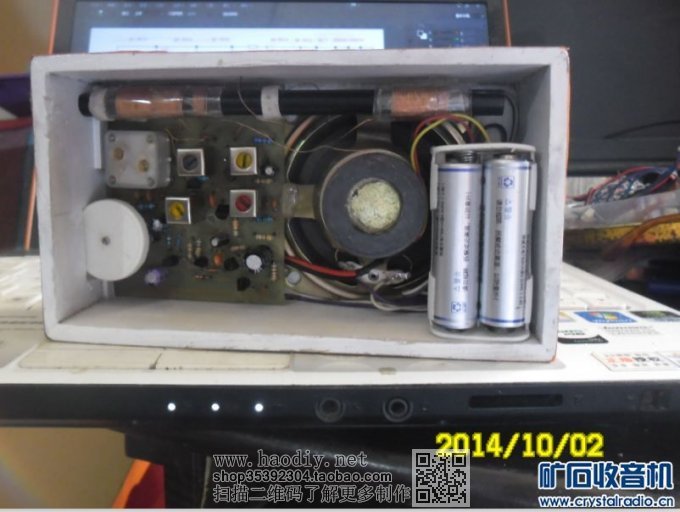

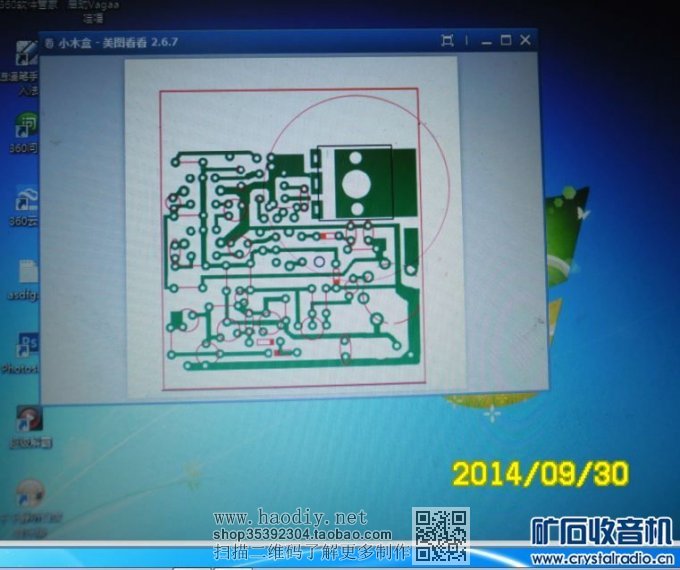

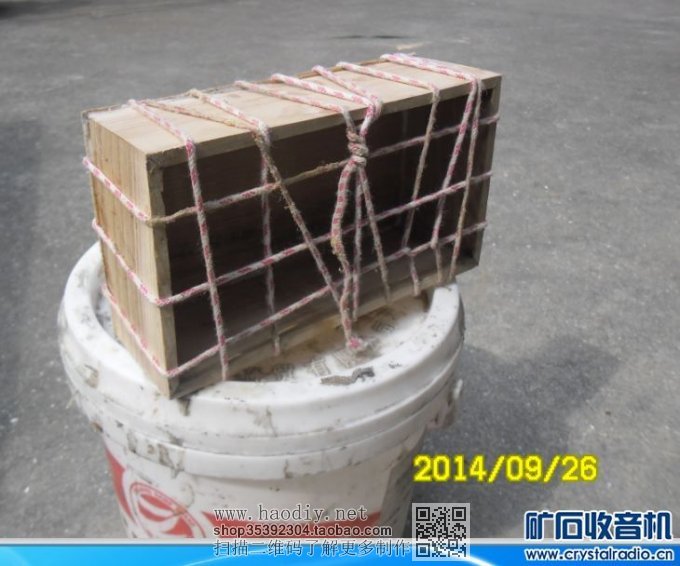

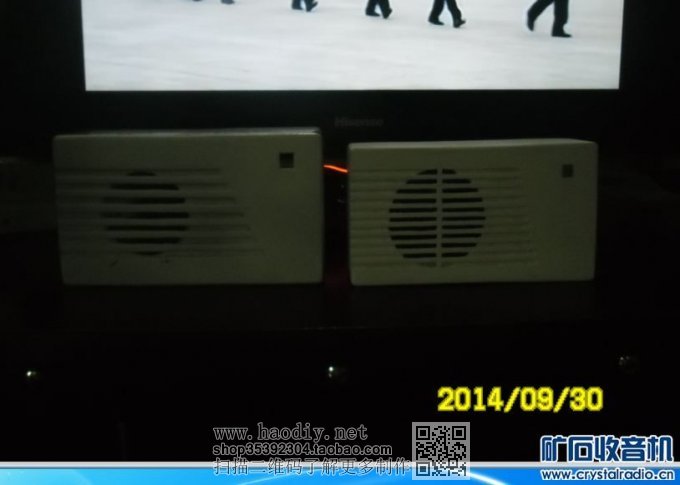

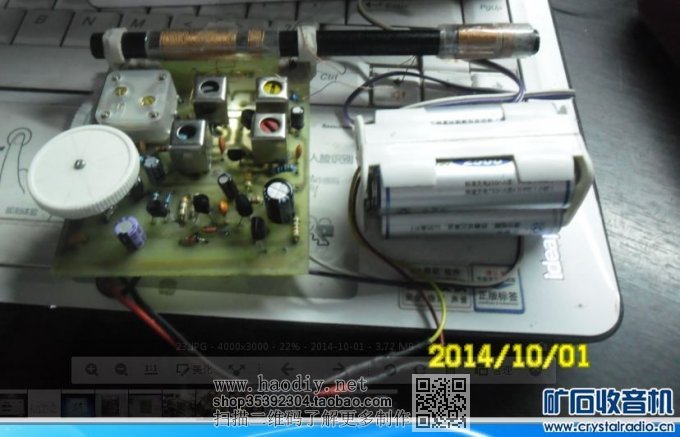

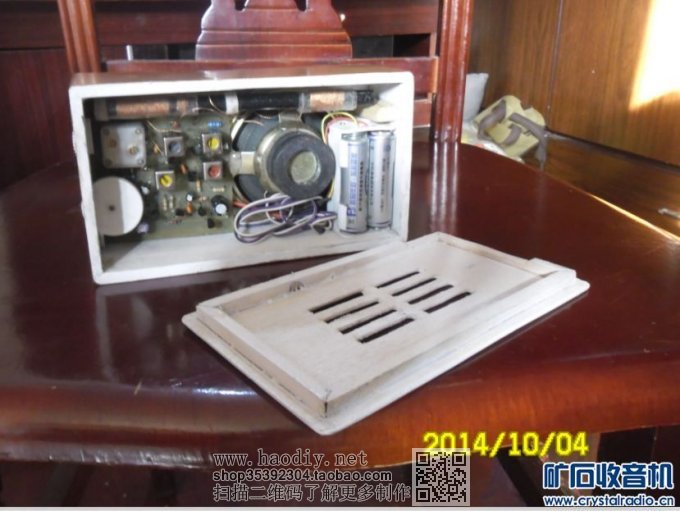

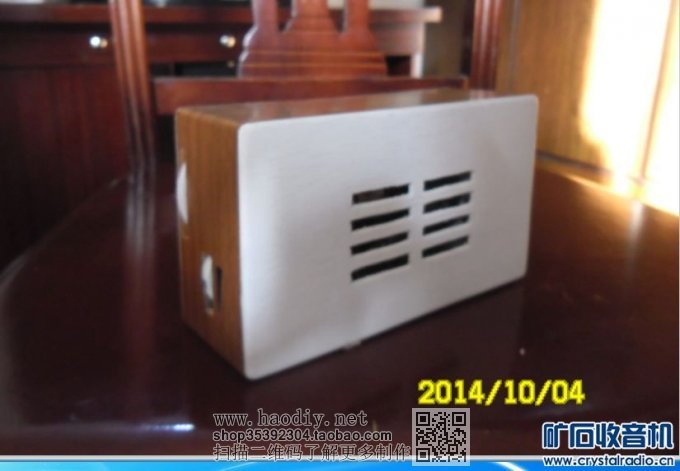

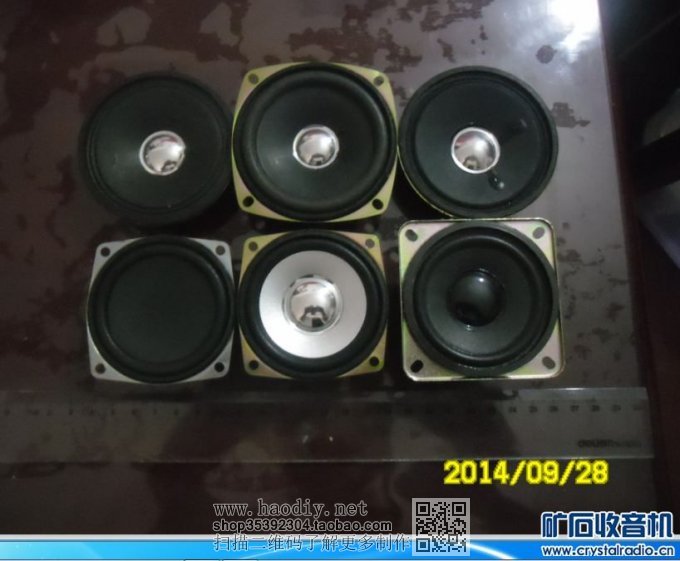

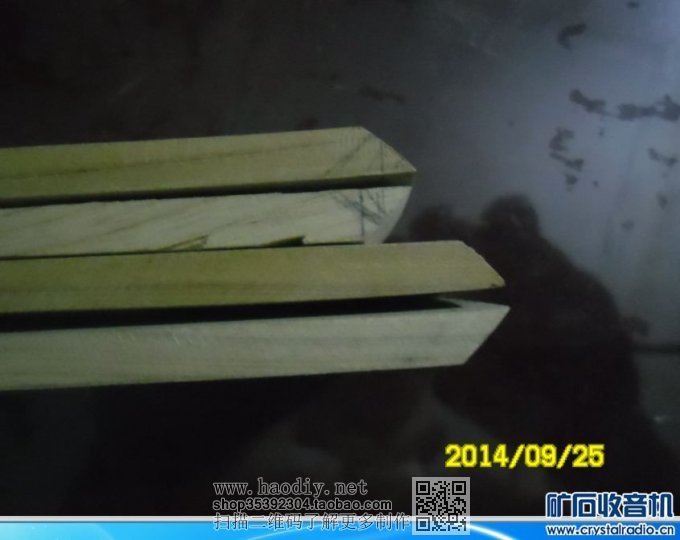

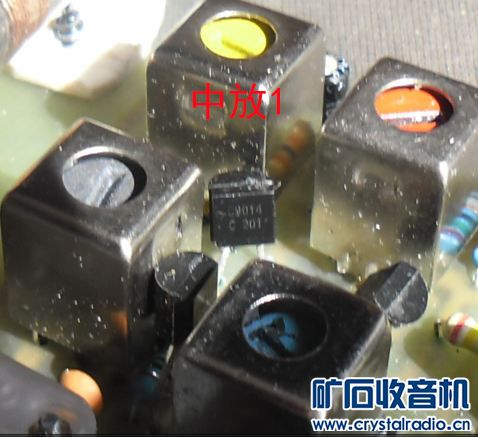

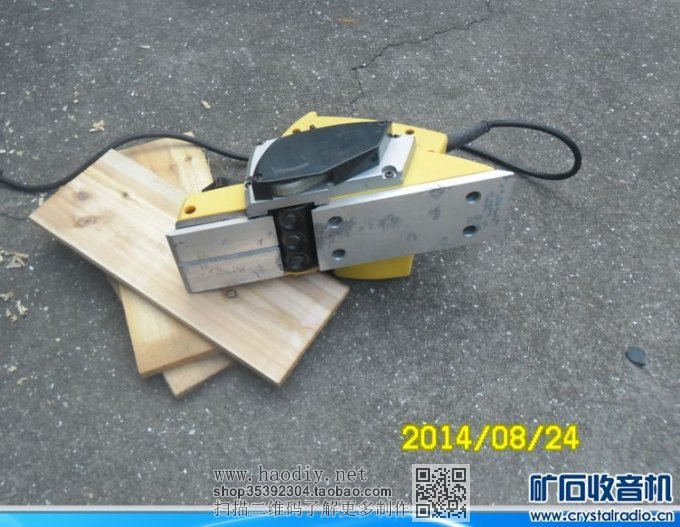

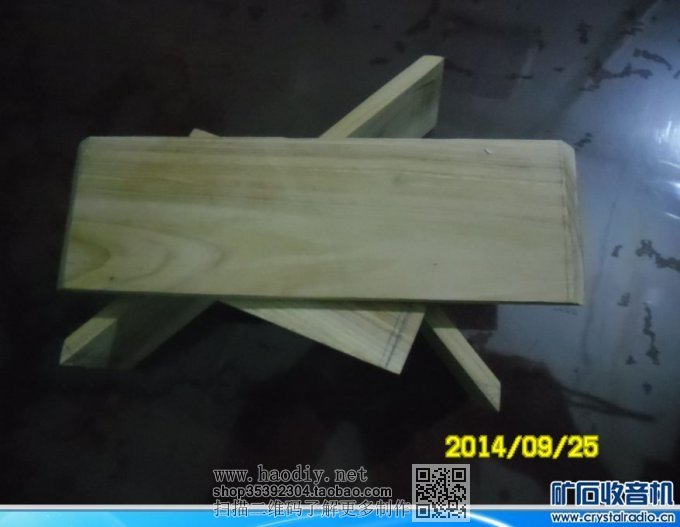

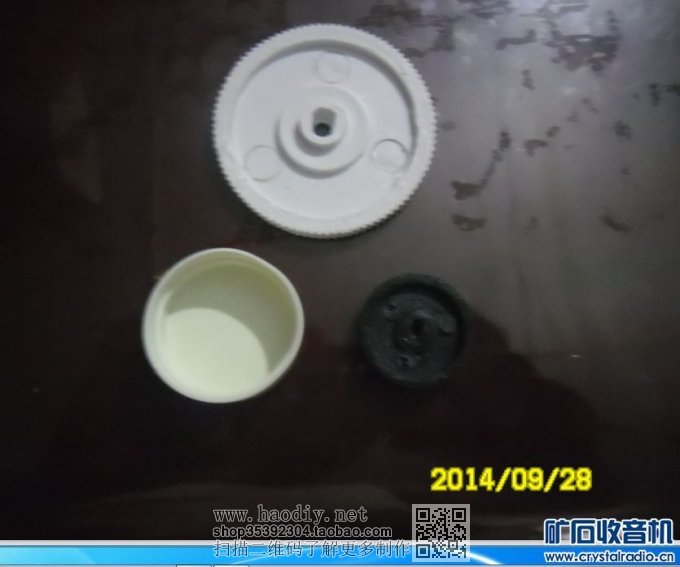

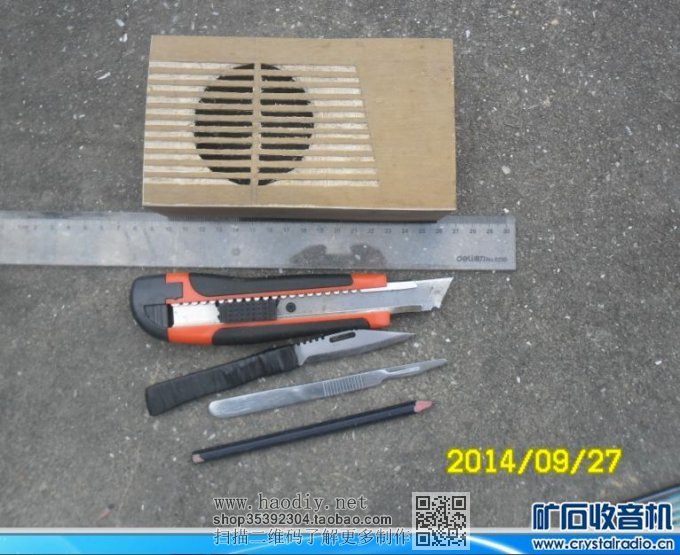

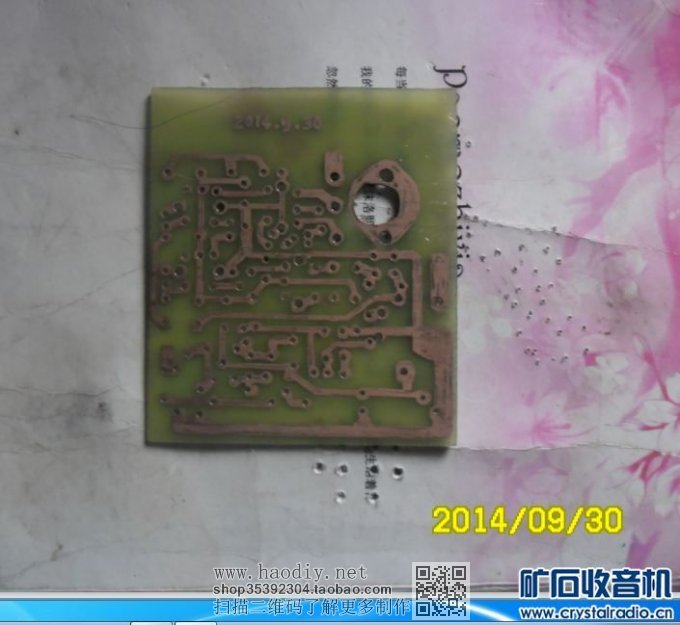

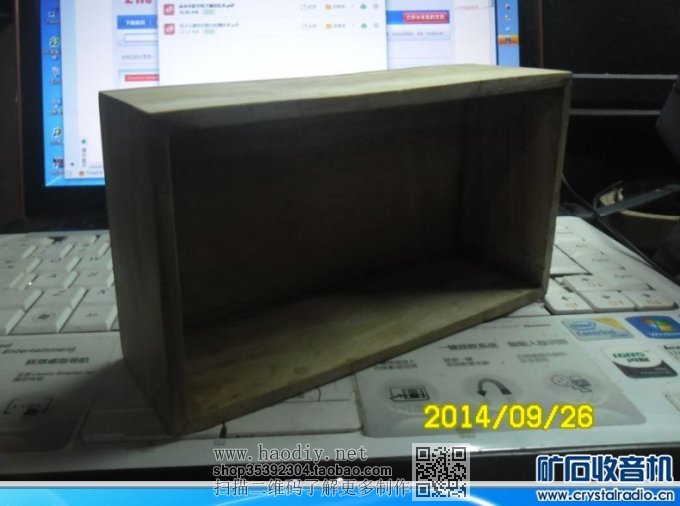

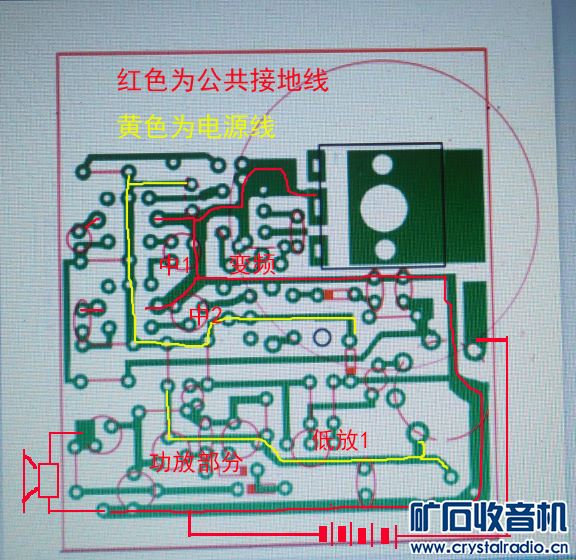

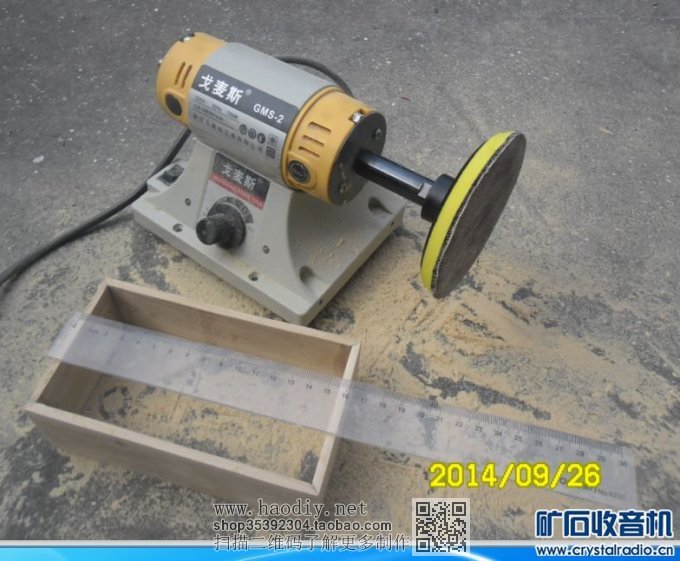

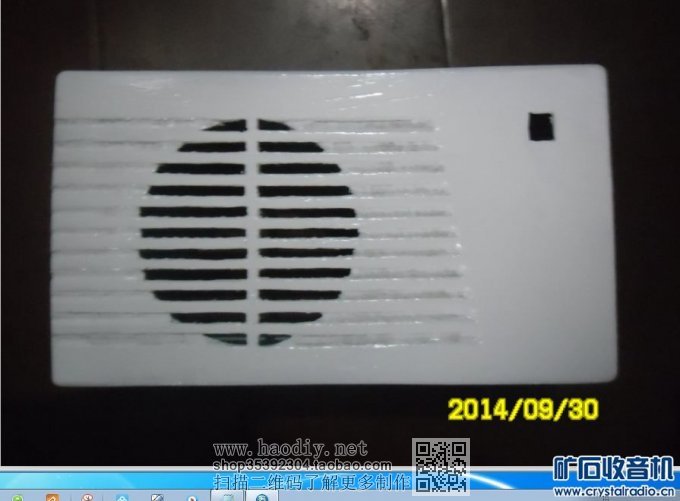

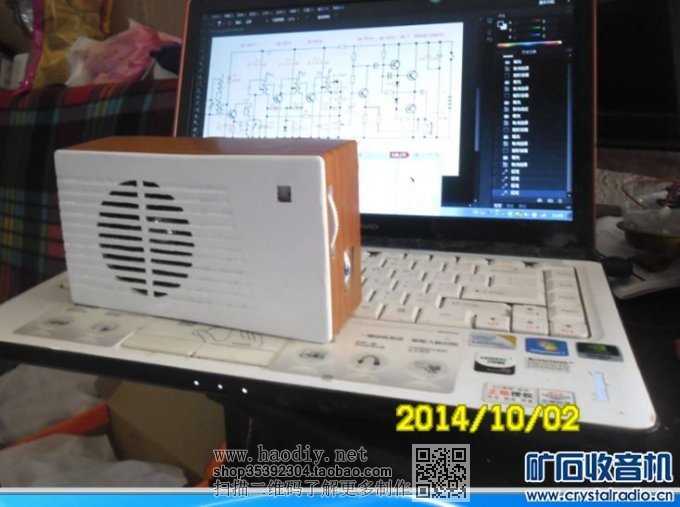

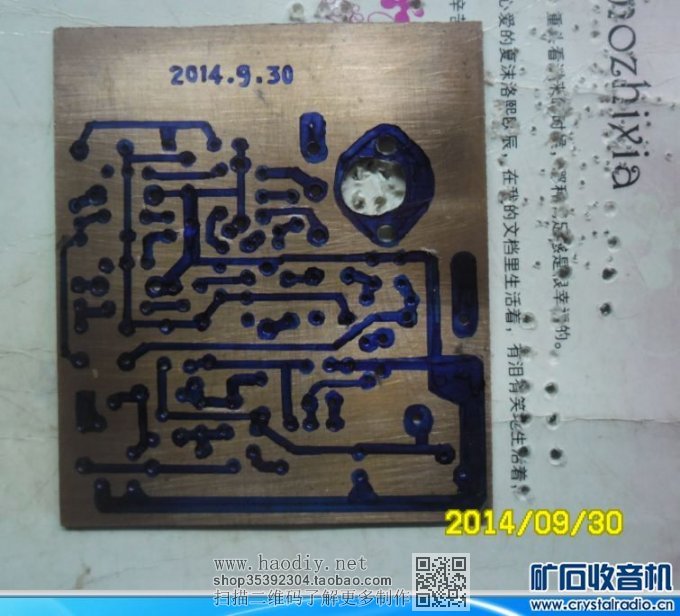

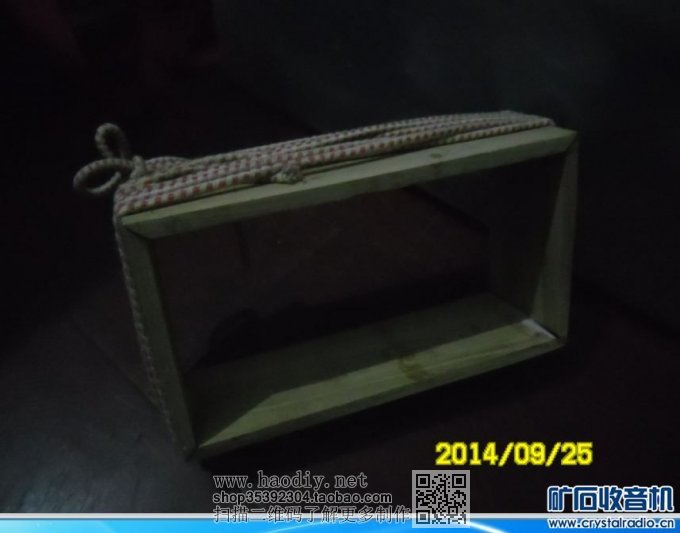

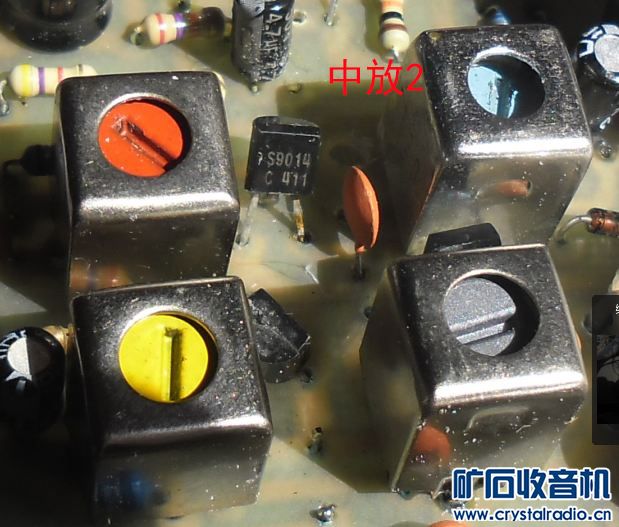

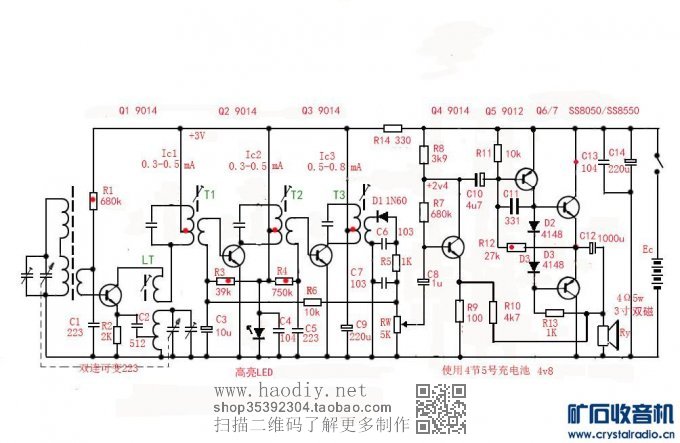

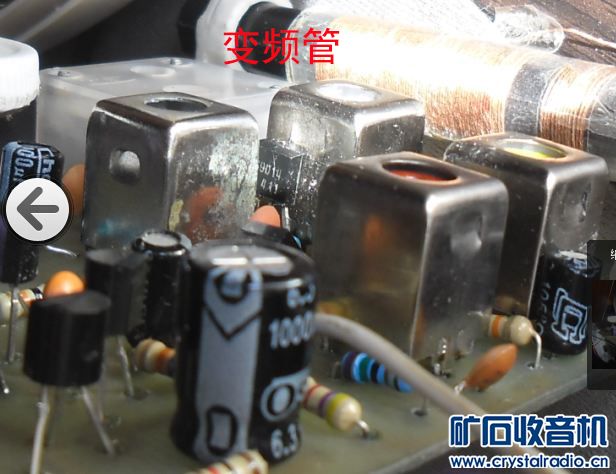

(责任编辑：admin)废话少说，先做木壳。手头只有装修房子剩下的10CM厚的短木块，选好料后，刨平，下料；不打榫，做45度角斜面；不订钉，用胶粘，装修剩下的木工白胶不能浪费；角好尺，绳固定。隔夜之后胶干成形，用多功能雕刻机打磨至外尺寸160x90mm（内为150x80mm）。再就是粘上三层板的面板，为保证粘牢，多绑点绳，10小时后胶干就是个盒子样了。         接下来就是细活，雕面板，运气背，这才发现层板有接头，面板报废…。偷个懒，另作半块面板…。贪看电视剧，一刀失误，又报废…晦…。夜深，头昏，眼迷糊，还是老老实实地除去废板，重粘新面板，明早头脑清醒时再雕。第二天清晨，面板雕成。  喇叭一堆，2.5-3寸，纸质、泡边、双磁路、长冲程，试音时选个有特色的。网购拨盘，音量的太小，加个瓶盖就变大。    机壳面板喷漆后…。与上次做的木壳比较一下，小一点，板薄些。机壳打磨活细，面板喷漆费时日…   该选电路了，采用充电电池1.2x4=4.8v，常规7管型。高亮发光管作3v稳压及刻度盘照明指示，变频、中放管都用放大倍数300左右的9014。  电路板图画好后，还是土法快速制板：电脑蒙版复制，先打孔定位，再绘制。前不久在站内学到两招，一是记号笔描板，二是磁棒线啳下不留大面积铜皮。再次感谢两位老师的点拨！腐蚀时因亊耽误，过度了，出现少许毛刺穿透，只好以后烫锡补救。    考虑到9014作变频，网购中振改制数据为6：4：110（磁芯比中周大），中周按TTF-2-1、-2、-9绕制。磁棒用直径8mm、长140mm。完成后立马组装，调试顺当，立马就响。300倍9014作变频、中放无任何自激、啸叫，而且灵敏度提升。不信，有图为证，家处底层居所，干扰极大，明日去野外好一点的环境作视频再证实。    其实自激啸叫并不在于放大倍数的放大管，自动增益控制完全可以防止放大倍数带来的负面影响。而是电路设计失误、电路板的布线引起分布电容产生，以及公共接地产生了反馈更能引起自激啸叫。这些现象在使用低放大倍数的三极管时不突出，而在使用稍高倍数的三极管时就剧烈产生了。不敢说本人拼凑的电路有多么优秀，更不敢说自绘自制的电路板怎样高质，但我敢说：我知道怎样设计才能避免一些不该产生的自激…。我不会因节约腐蚀剂和缩短时间，而保留大面积的铜皮；也不会随意安排元件位置；更不会在公共地线和电源线布置上前后穿插、混接、回环。这些经验都源于长期和大量的“瞎折腾”改造和制作…。请看这次的电路板分布：  在居所不远的田边，无线电干扰少，收听效果不错，同时带了个ECB八波段收音机对比一下。打开相机准备摄视频，不料数码相机在高端出现几处干扰，灵敏度低的ECB收音机受到的自然干扰小得多。 试听    后盖做好。   |
