第1步：

工作原理

第2步：

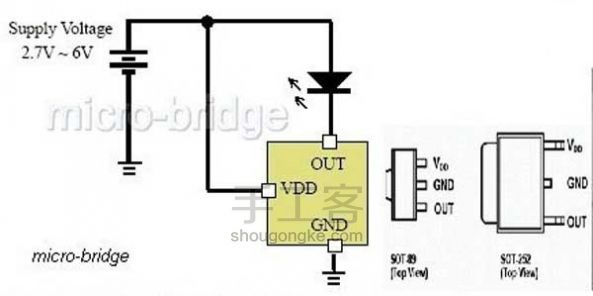

电路图

第3步：

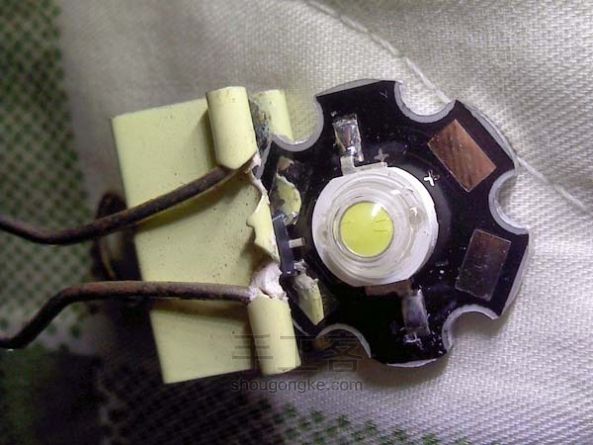

将7135IC平放在LED的PCB面，用书夹子夹住然后焊接

第4步：

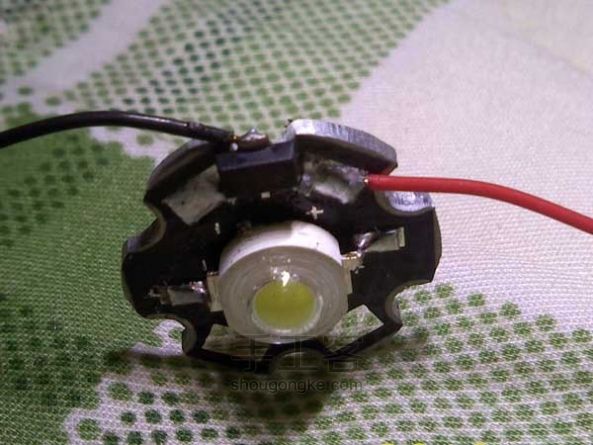

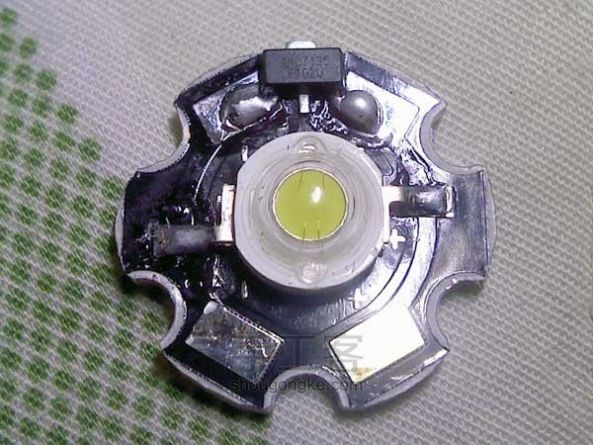

焊接好的样子

第5步：

按照电路图的说明，红线接LED正极，黑线接7135IC的GND脚

第6步：

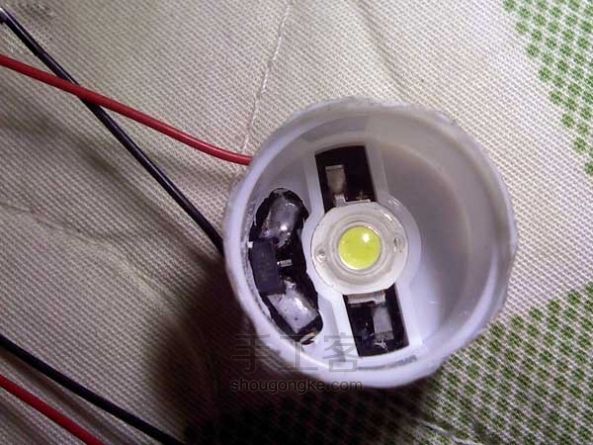

装好LED

第7步：

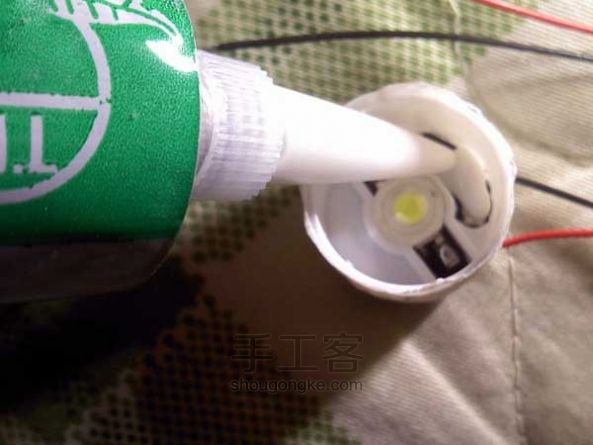

涂上硅橡胶提高防水防尘性能

第8步：

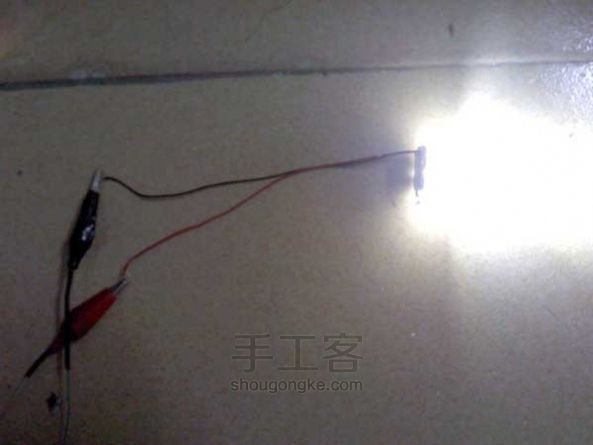

装好透镜点亮测试，不错，亮了

第9步：

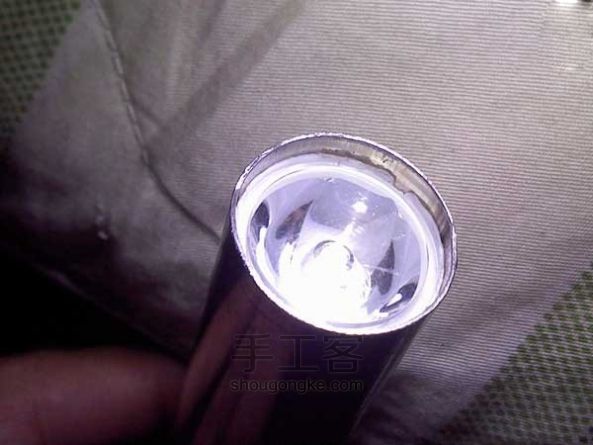

将透镜装进不锈钢管

第10步：

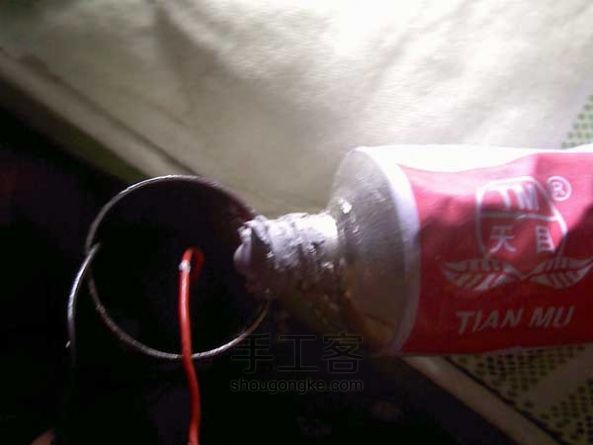

从尾部扯出电线，倒进导热固化硅胶以便把LED的热量传到不锈钢管

第11步：

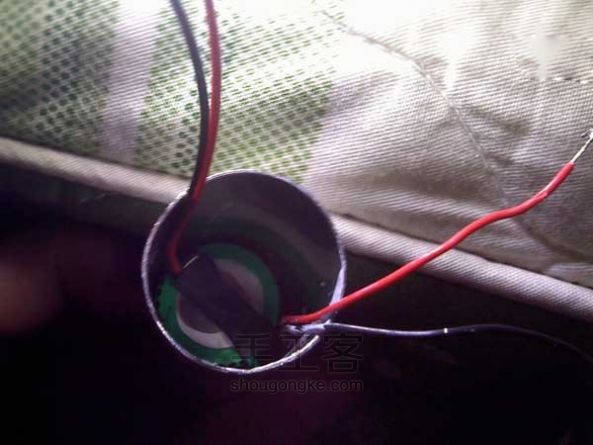

装上电池，在电池负极接出两根导线

第12步：

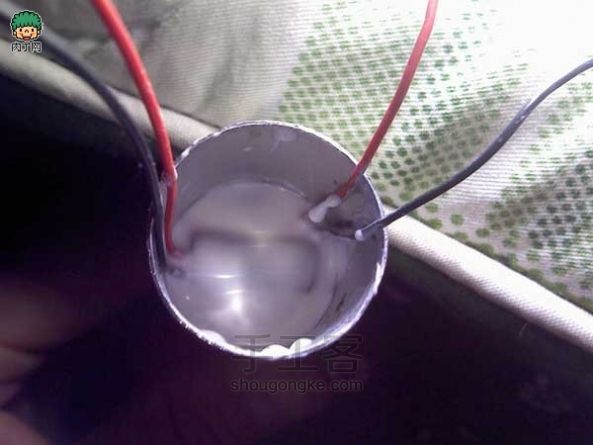

倒点硅橡胶进去把电池和不锈钢管之间的空间填满

第13步：

把2条负极线接在充电插座的负极

第14步：

充电插座的正极焊上二极管，然后套上热收缩管绝缘。电池正极线接在二极管的输出端，另一条线接充电插座正极线

第15步：

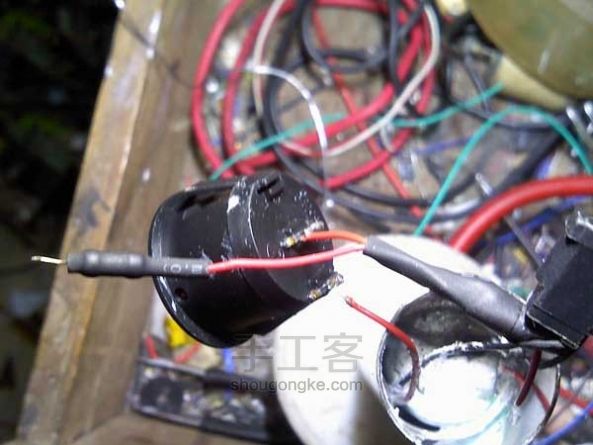

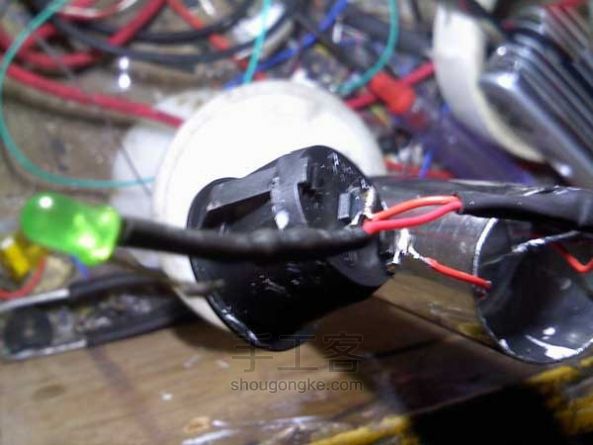

在充电插座的正极输出线接上一颗350欧姆的电阻，套上热缩管，把LED用胶水贴在开关的指示灯孔(开关内部是带指示灯的，把开关原来的指示灯拆掉，把这个装上去就可。充电时候透过开关的半透明红色外壳可以看到这颗LED的亮光)

第16步：

1Wled的正极线接上开关的随便一头，另一头接的是电池的正极线

第17步：

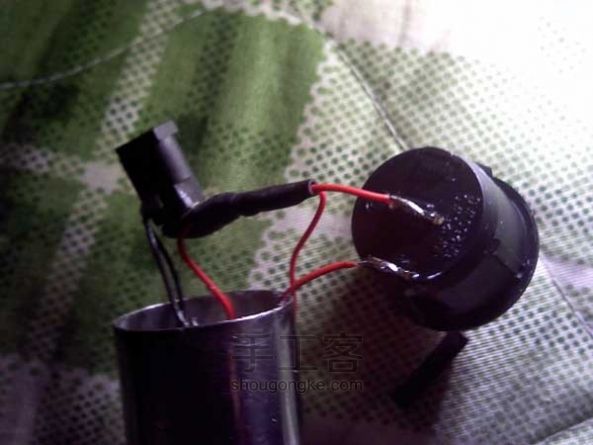

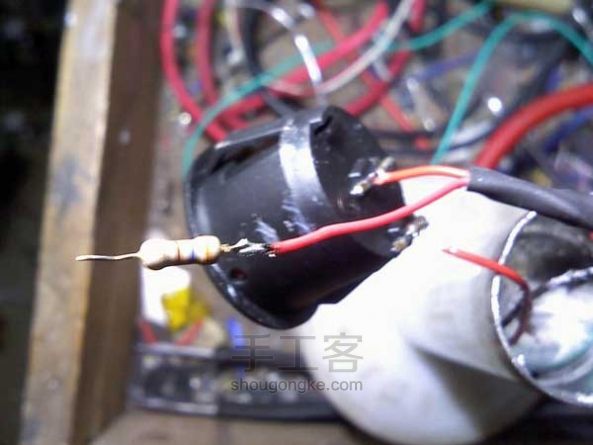

电阻的另一脚接上LED指示灯的正极，套好热缩管。现在全部线都接好了，把充电插座伸出之前打好的充电孔用AB胶固定。最后就是在开关上涂上AB胶，按进不锈钢管等待胶水固化。

第18步：

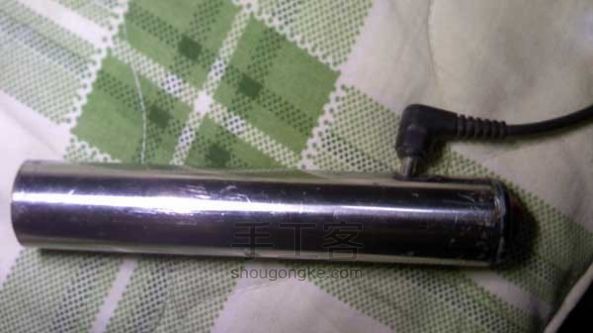

充电

第19步：

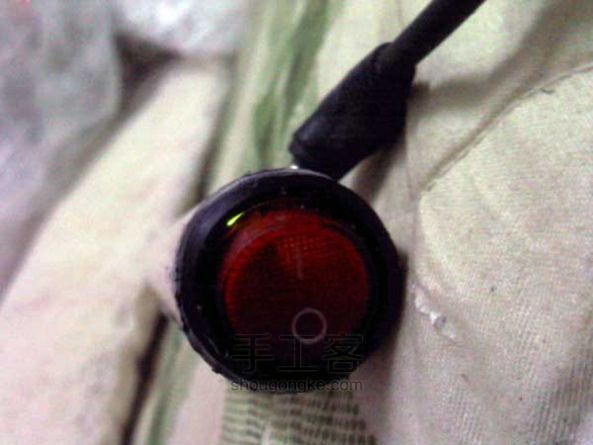

充电时的开关

第20步：

2米距离照的光斑。比较圆，呵呵~大功告成啦!
