【参赛】自制胆机接线架

时间:2017-08-08 17:01来源:www.crystalradio.cn 作者:zhangshiyu 点击: 次
【参赛】自制胆机接线架 ,矿石收音机论坛
胆机接线架现基本无处购买，装置胆机一般采用拆机件。由于规格不一，影响美观。下面介绍我制作的胆机接线架。其焊片的数量可随意增减，以适应不同机型的需要。当然亦可做成单面立式的。（时间仓促，做的糙，欢迎拍砖）

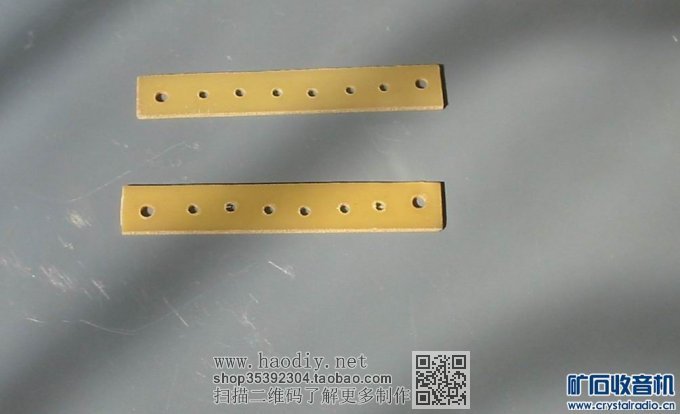

1，用电路板边角料剪裁，打眼。（两片一起打眼）【参赛】自制胆机接线架

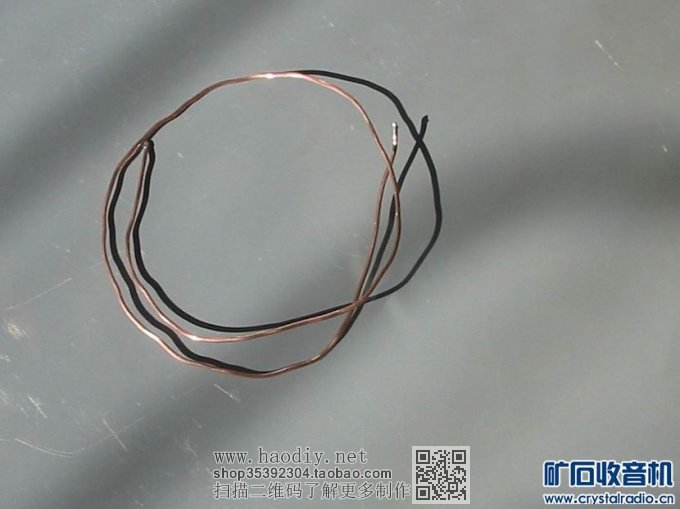

2，找直径1MM旧漆包线。

【参赛】自制胆机接线架

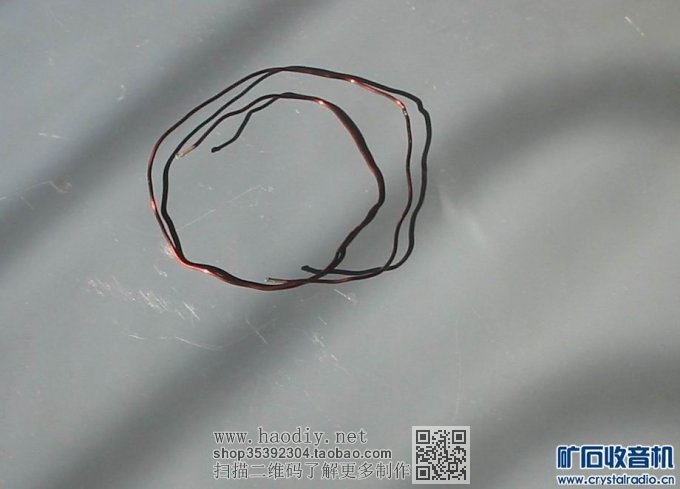

3，漆包线去漆。

【参赛】自制胆机接线架

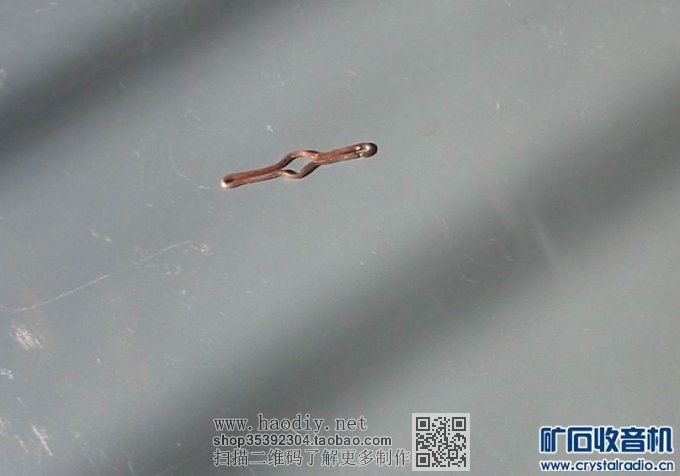

4，折成如图形状。 N个。

【参赛】自制胆机接线架

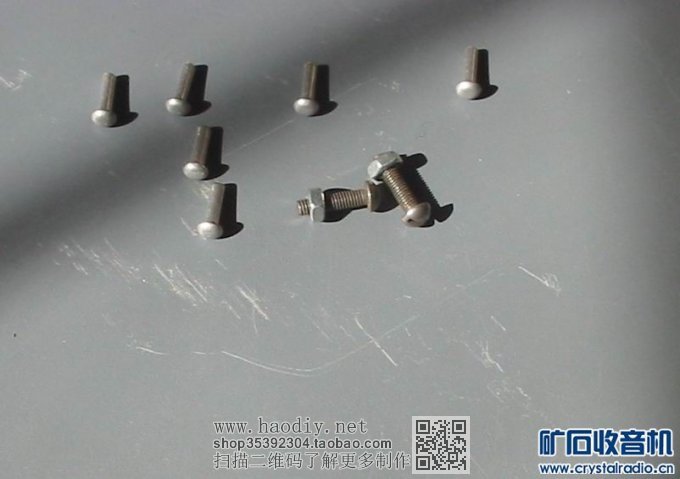

5，铆钉及固定螺丝若干。

【参赛】自制胆机接线架


下载附件

2014-2-9 12:56 上传

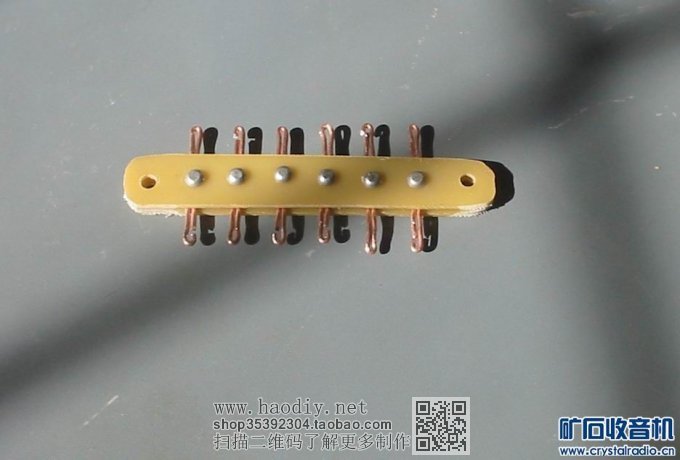

6，铆装后将线路板在砂轮上磨角。完成。

【参赛】自制胆机接线架

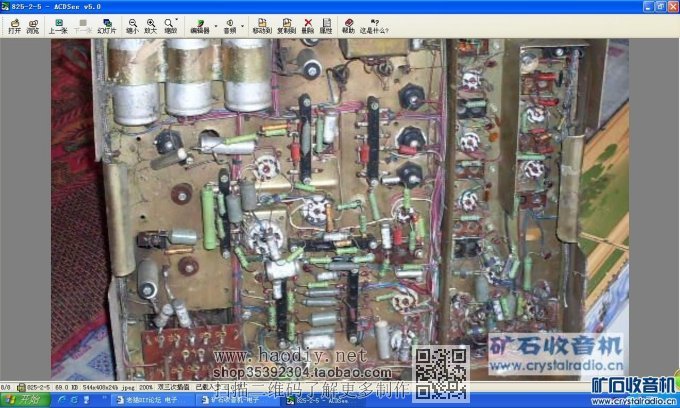

谢谢关注，此种是仿北京825-2电视机中的接线架。见原机图。

【参赛】自制胆机接线架
