8个常见元件完成无线输电(非接触输电)

时间:2017-07-06 12:18来源:本站 作者:haodiy 点击:
首先对于无线输电作一个声明有人说“这个其实不能称为无线输电,只能称为非接触输电。”我也不知道什么是真正意义上无线输电。但在这篇文章中我就把它叫做“无线

       首先对于无线输电作一个声明有人说“这个其实不能称为无线输电,只能称为非接触输电。”我也不知道什么是真正意义上无线输电。但在这篇文章中我就把它叫做“无线输电”............................

--------------------------------------------------分割------------------------------------------------------------------------------------------

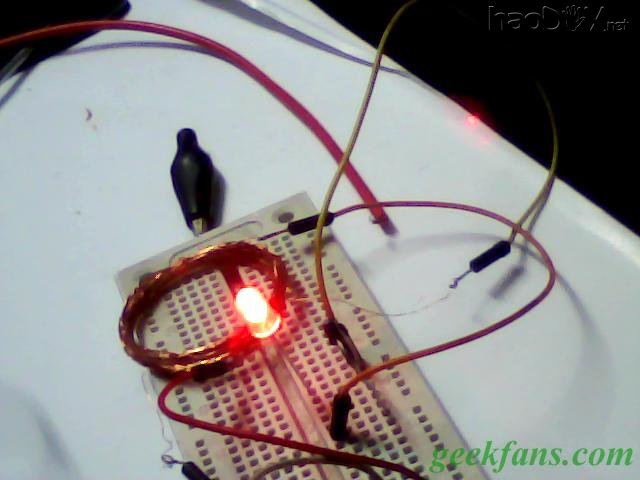

        前几天做的无线输电实验木有公布电路图,今天我把它电路图公布一下,很简单希望有极客可以做一下

8个常见元件完成无线输电(非接触输电)

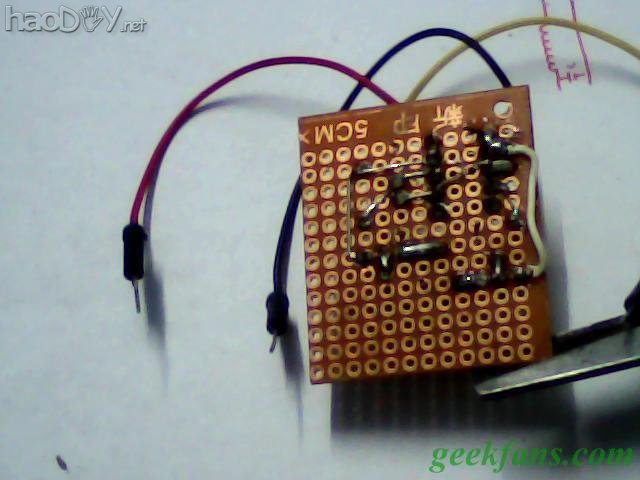

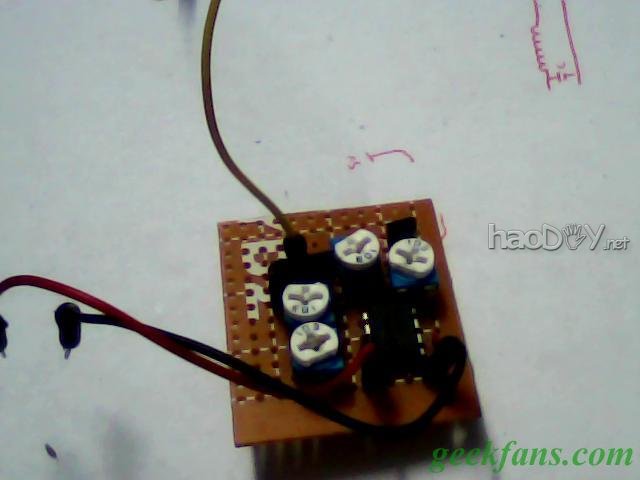

这次我把某些元件焊在了洞洞板上:

8个常见元件完成无线输电(非接触输电)


8个常见元件完成无线输电(非接触输电)

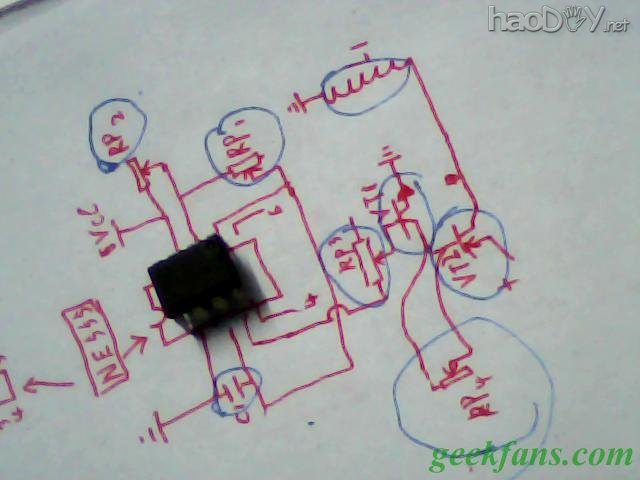

**************步入正题,电路图(画得不好,拍歪了.........):

8个常见元件完成无线输电(非接触输电)

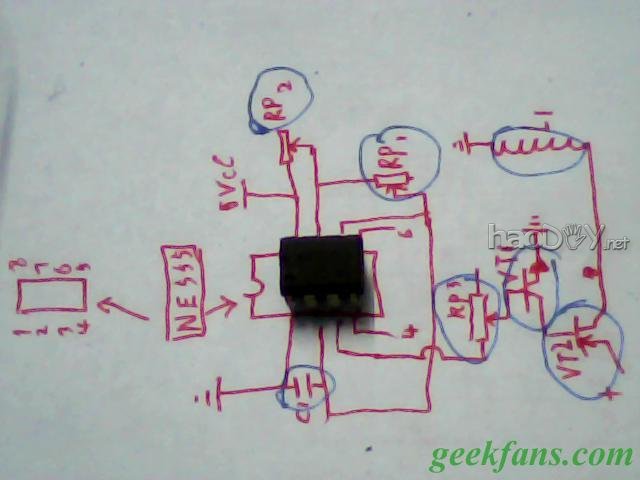

哦错了,重新上图(VT1和VT2间少画了一个可调电阻)补上:

8个常见元件完成无线输电(非接触输电)

图中心的是NE555(黑色的);每个元件都用蓝色线条圈了一下(不小心圈了线圈),有一个电容,2个三极管,4个可调电阻。

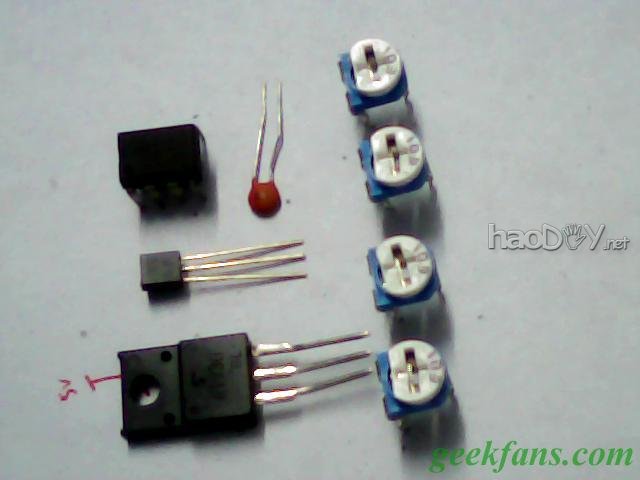

所有元件:

8个常见元件完成无线输电(非接触输电)

可调电阻(PR1,2,3,4)是10KΩ的,

最大的元件是一个PNP三极管VT2(不需要特定型号,只要它可以带动线圈就行)最好输出电流在2A以上    如B772,A1930;

中间小的三极管是NPN型的VT1,用来带动VT2   如8050;

黄色的是瓷片电容(别的电容也可以,容量越小越好)   如标着333的电容(不懂怎么算容量)

8脚芯片就是NE555

按照电路图做好就可以工作了,很简单吧!!!!

接上线圈,调整所有电阻阻值,就可以调整输出电压和电流。

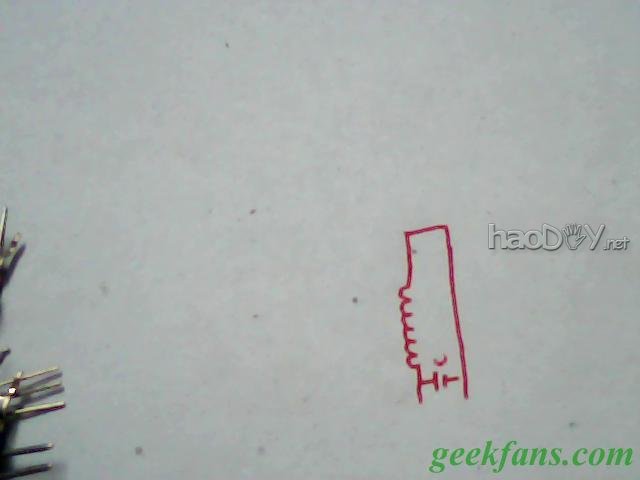

如果想让电流再大一点,可以这样接电容C在线圈上(容量忘了记,应该在47微法左右)

8个常见元件完成无线输电(非接触输电)

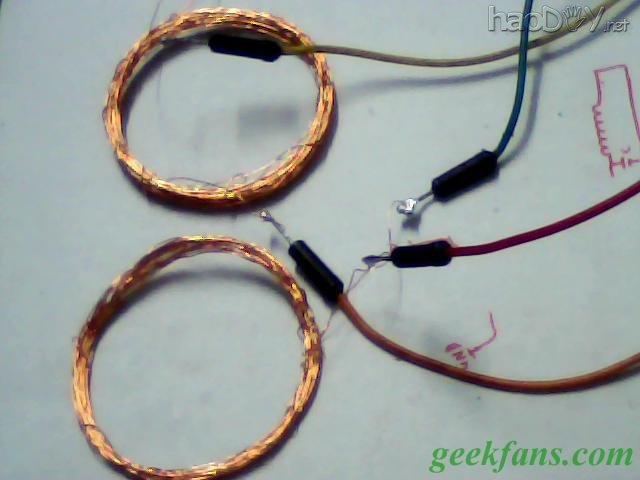

我做成功的发射线圈有28圈,接收有62圈(用电机里面的铜丝绕的)直径3cm.........

8个常见元件完成无线输电(非接触输电)

-------------------------------------------------------完工------------------------------------------------
