DIY 可调0-100V2A稳压、恒流实验电源

时间:2017-06-06 21:43来源:数码之家 作者:rencw 点击:

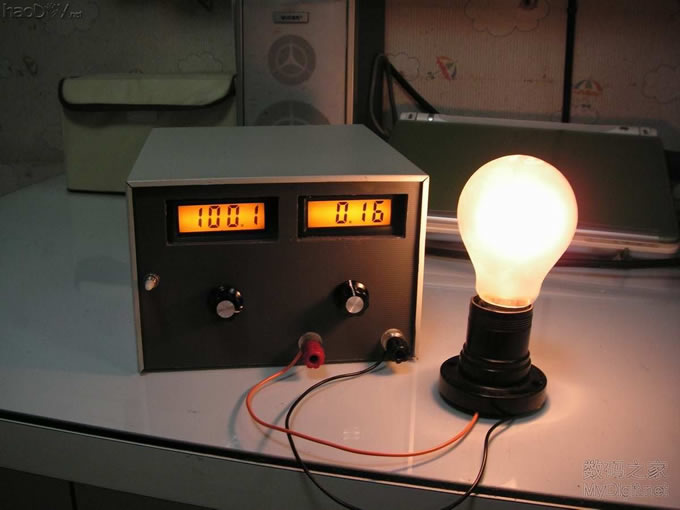

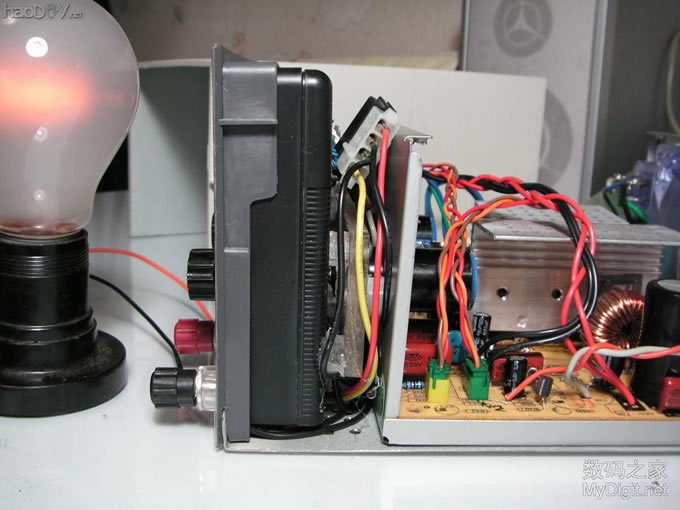

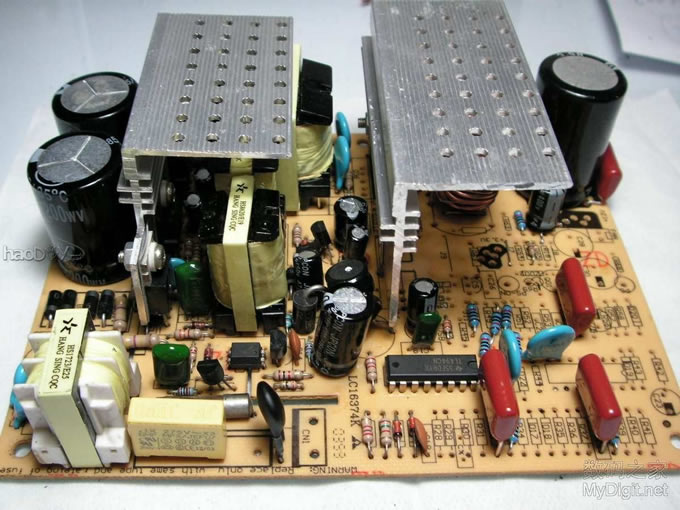

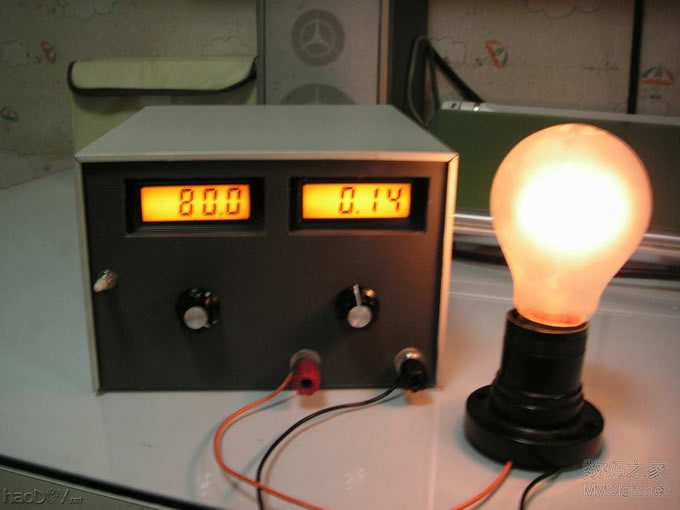

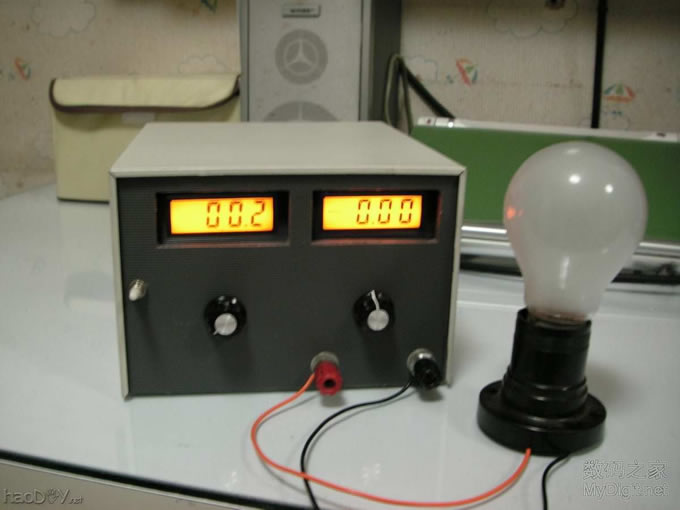

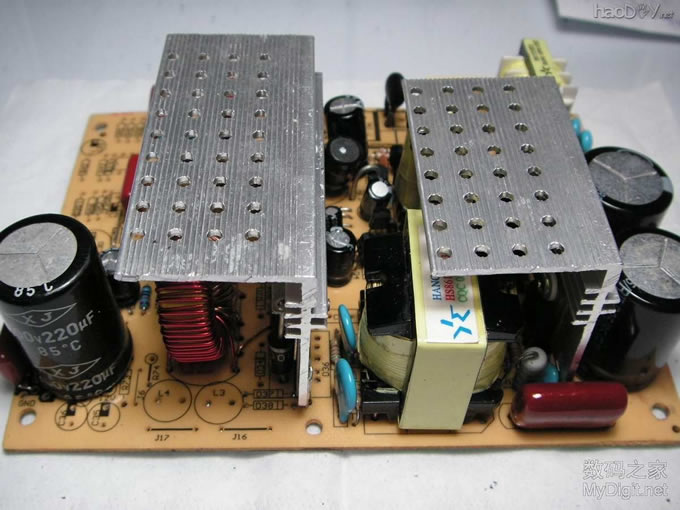

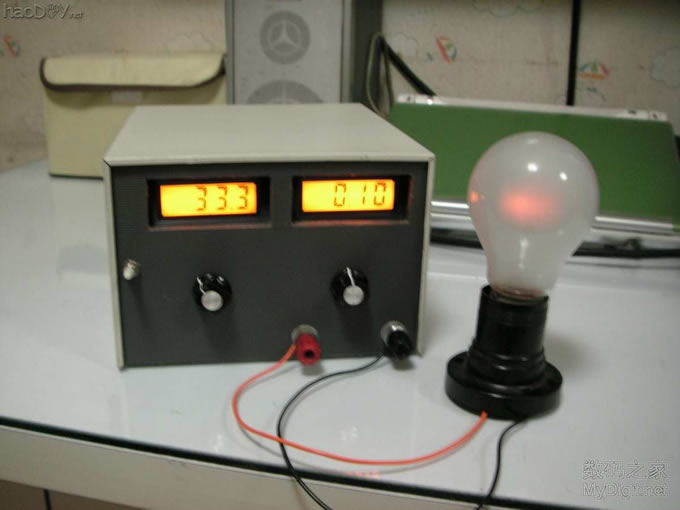

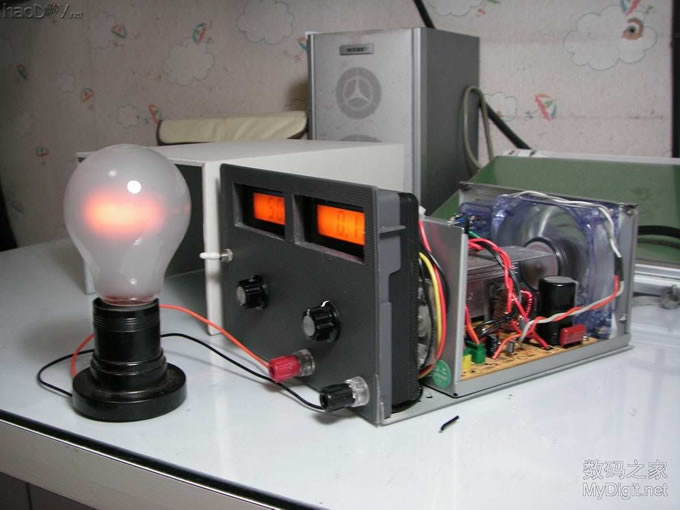

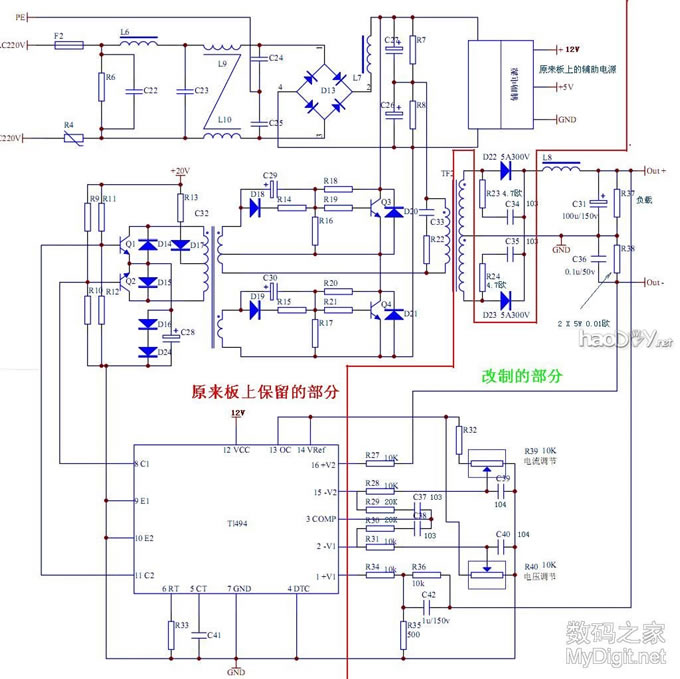

其实ATX电源结构是很成熟的开关电源,多少的电脑都在使用,而且故障率也不高 ,所以会选用这个方案来改。 ATX的电源改装,网上找的资料,为了节约成本,数显部分用得是数字万用表DT-830,用了多圈电位器电压调节可以做到0.1V,基本上空载和加上负载时电压看不

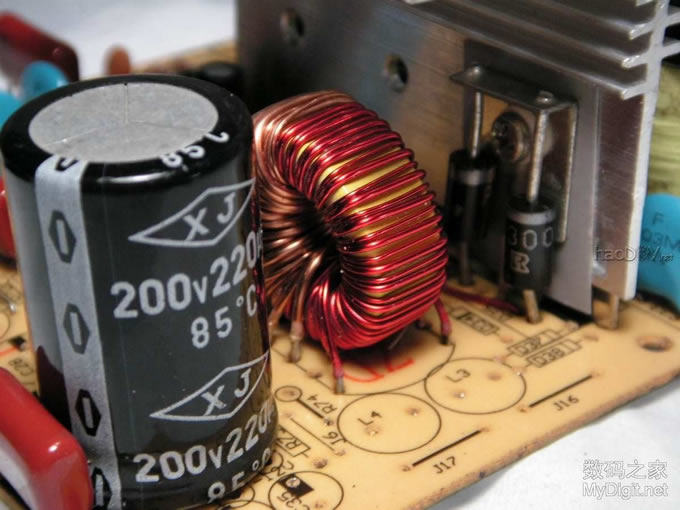

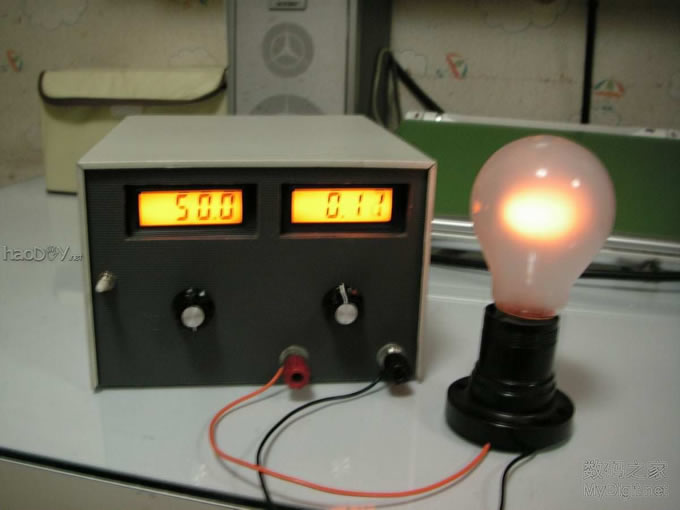

其实ATX电源结构是很成熟的开关电源,多少的电脑都在使用,而且故障率也不高 ,所以会选用这个方案来改。 ATX的电源改装,网上找的资料,为了节约成本,数显部分用得是数字万用表DT-830,用了多圈电位器电压调节可以做到0.1V,基本上空载和加上负载时电压看不出变化。看图说话

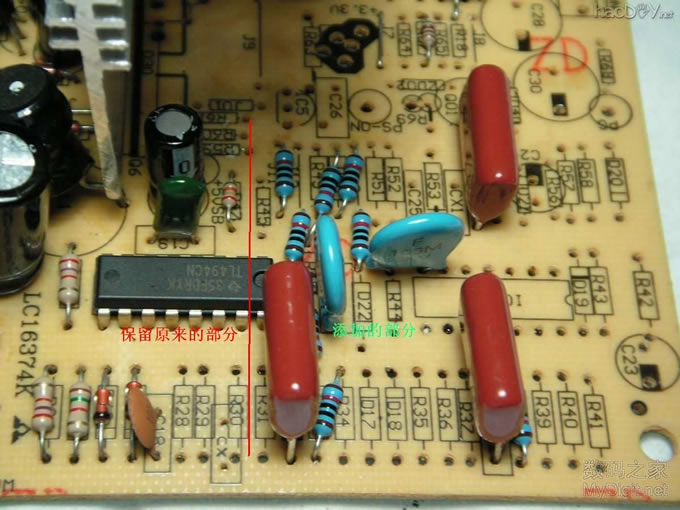

  • DIY 可调0-100V2A稳压、恒流实验电源
  • DIY 可调0-100V2A稳压、恒流实验电源
  • DIY 可调0-100V2A稳压、恒流实验电源
  • DIY 可调0-100V2A稳压、恒流实验电源
  • DIY 可调0-100V2A稳压、恒流实验电源
  • DIY 可调0-100V2A稳压、恒流实验电源
  • DIY 可调0-100V2A稳压、恒流实验电源
  • DIY 可调0-100V2A稳压、恒流实验电源
  • DIY 可调0-100V2A稳压、恒流实验电源
  • DIY 可调0-100V2A稳压、恒流实验电源
  • 接着来

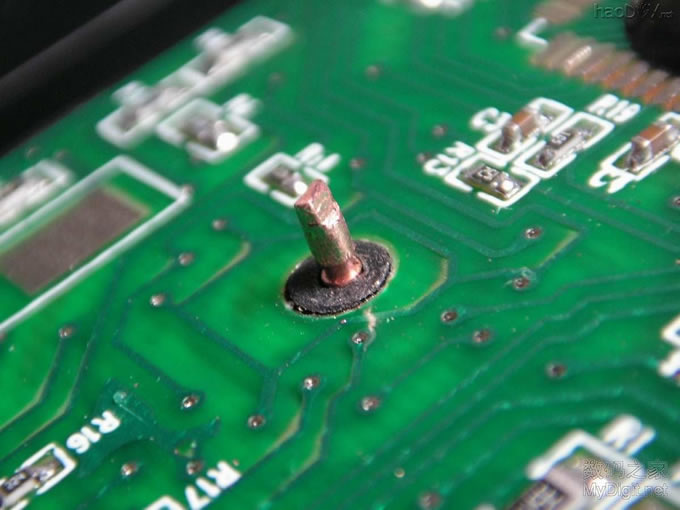

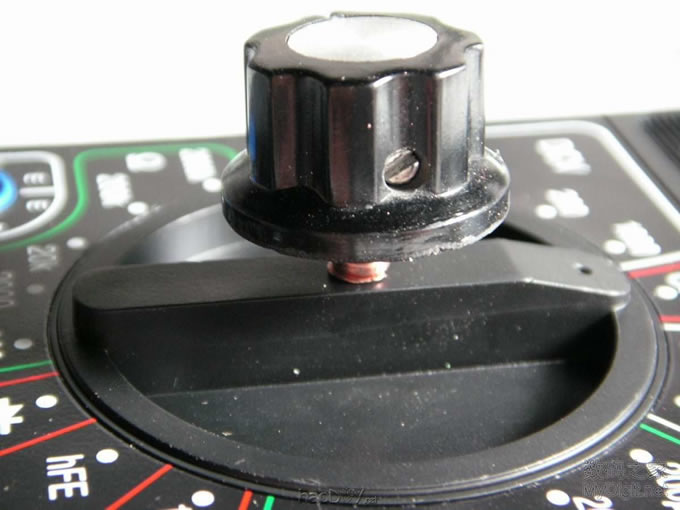

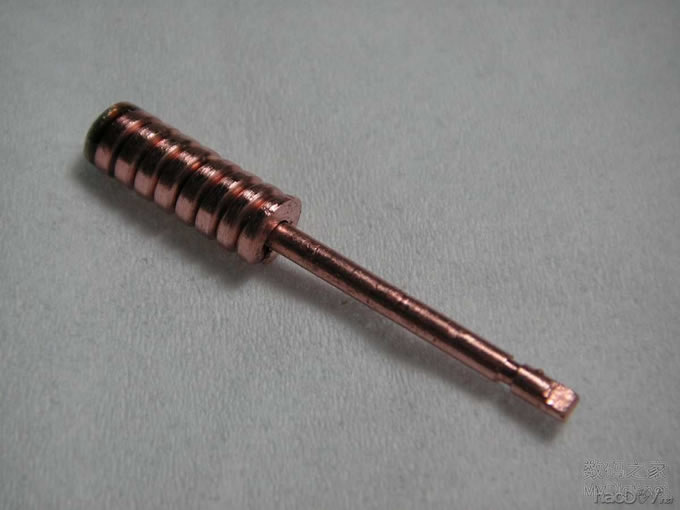

    DIY 可调0-100V2A稳压、恒流实验电源
    DIY 可调0-100V2A稳压、恒流实验电源
    DIY 可调0-100V2A稳压、恒流实验电源
    DIY 可调0-100V2A稳压、恒流实验电源
    DIY 可调0-100V2A稳压、恒流实验电源
    DIY 可调0-100V2A稳压、恒流实验电源
    DIY 可调0-100V2A稳压、恒流实验电源
    DIY 可调0-100V2A稳压、恒流实验电源
    DIY 可调0-100V2A稳压、恒流实验电源
  •

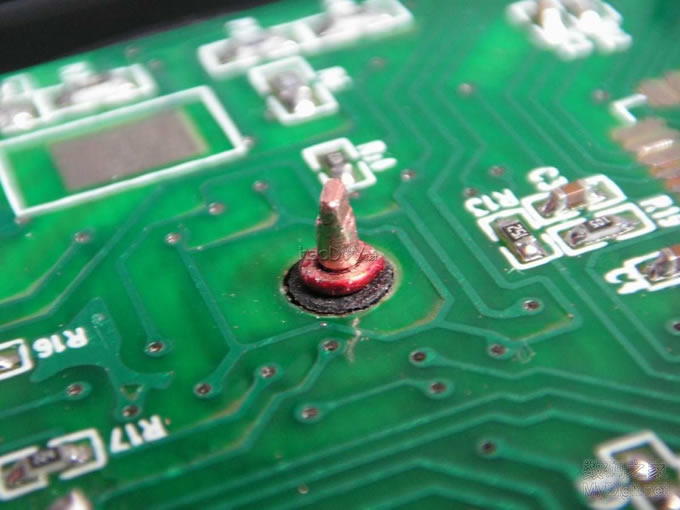

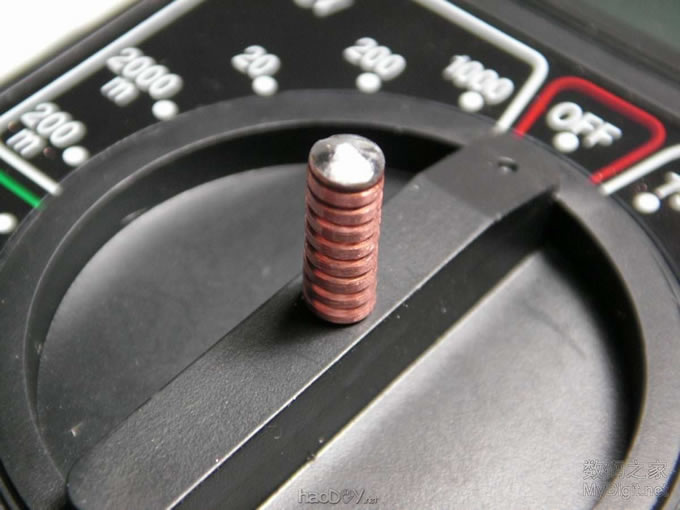

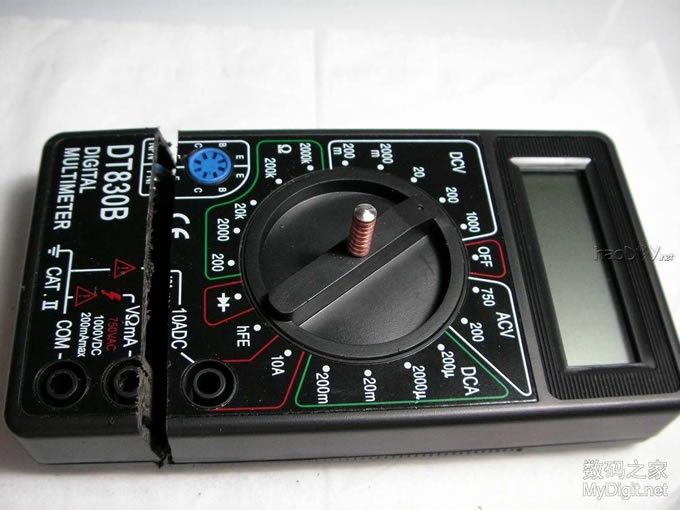

制作当中碰上点小麻烦,用ATX里的辅助电源的12V降压到9V,改DT830B数字表供电,呵呵,死活不行。后来想想也是的,表内部的供电和测量端是不隔离的。只好再费时做了个5V升压到9V的电路,输入5V输出双9V,耗电只有40mA,供2个数字表工作。

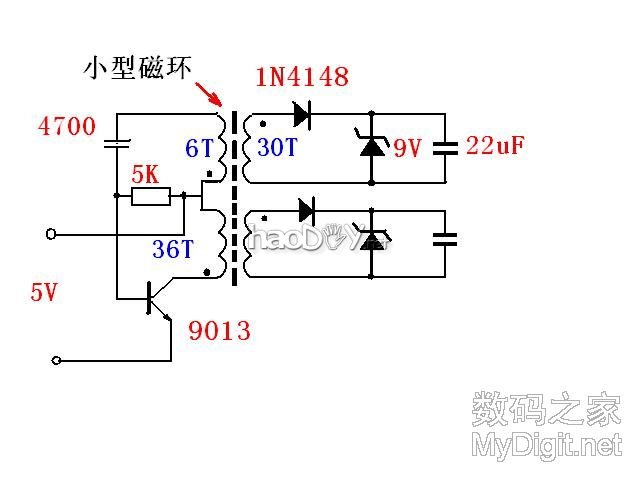

电路就是1.5V升压9V的电路改制的,原来是3个晶体管改为一个,多加了2组30圈绕组,2个数字表的正负完全隔离,稍后附上电路。
DIY 可调0-100V2A稳压、恒流实验电源
DIY 可调0-100V2A稳压、恒流实验电源

在次级多加一套整流滤波可以很容易的变成 正负 0-100V 的稳压电源。如果电压选的低点,正负30V的话可以做到输出3A以上的电流,滤波在加大可以给功放供电了。
