【小芯片大制作】ATTINY13白光LED灯,支持标准、高亮、频闪、呼

时间:2017-06-16 11:07来源:数码之家 作者:aleyn 点击:
【小芯片,大制作】TINY13白光LED灯,四种常用模式方便切换。(内附原理图和固件) 主芯片:AVR AT_Tiny13VLED:白光R3 x 12个按键:三个。一个主按键,两个调节按键。功能:1)短按开关键:开灯,关灯。亮度以用户最后一次调节的为设定值。2)长按开关键:以
【小芯片,大制作】TINY13白光LED灯,四种常用模式方便切换。(内附原理图和固件)

主芯片:AVR AT_Tiny13V
LED:白光R3 x 12个
按键:三个。一个主按键,两个调节按键。
功能:
1)短按开关键:开灯,关灯。亮度以用户最后一次调节的为设定值。
2)长按开关键:以最亮的方式开灯(忽略用户的调节,因为有时候需要临时用下最亮找东西)。
3)短按调节键:长亮的情况下调节灯的亮度,频闪的情况下调下间隔时间(频率)。
4)长按调节键:长按[-]键是开闪灯模式(频率可调),长按[+]键是开呼吸灯模式(灯从最亮慢慢到最暗,然后又慢慢的到最亮,频率跟呼吸差不多)。

【小芯片大制作】ATTINY13白光LED灯,支持标准、高亮、频闪、呼

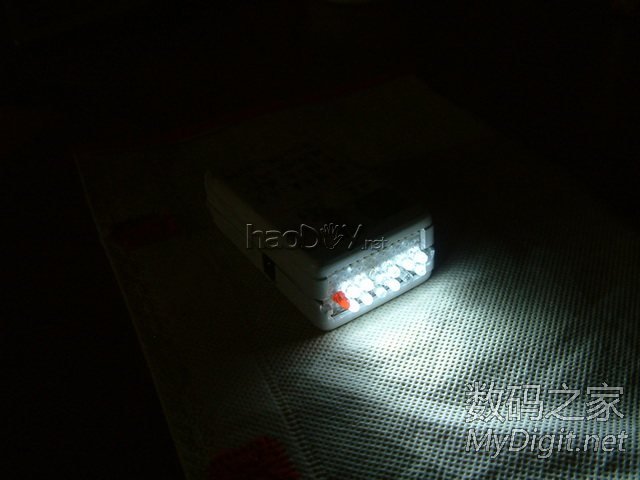

晚上开灯的样子。

【小芯片大制作】ATTINY13白光LED灯,支持标准、高亮、频闪、呼

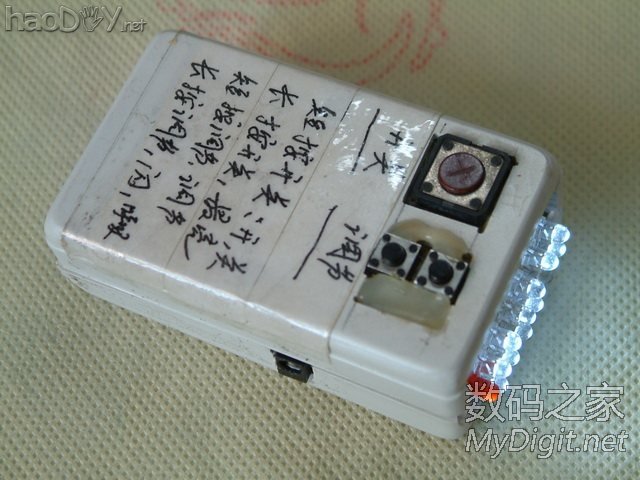

外观图,上面有一个大按键和两个小按键,并且在盒子上标明功能,以防以后忘记了。

【小芯片大制作】ATTINY13白光LED灯,支持标准、高亮、频闪、呼

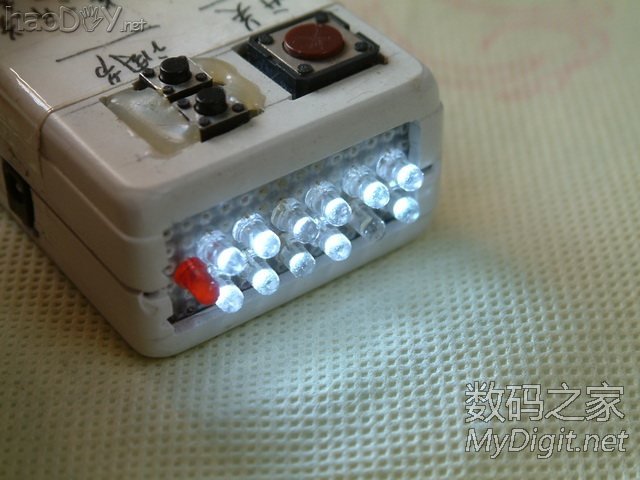

LED特写,拍的时候,有一个灯坏了。红色的是状态指示灯。

【小芯片大制作】ATTINY13白光LED灯,支持标准、高亮、频闪、呼

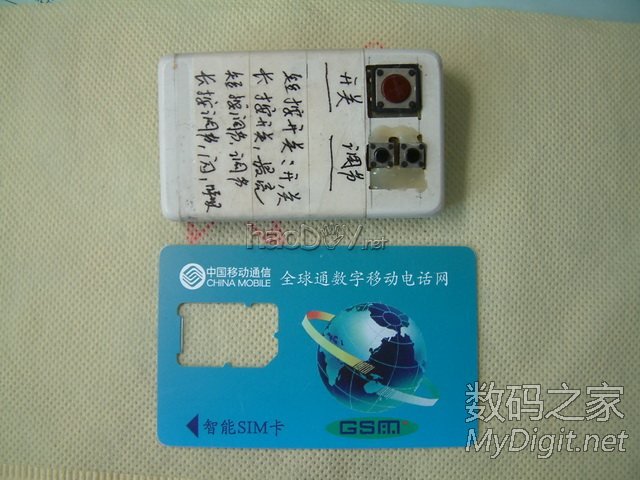

跟电话卡比比大小。

【小芯片大制作】ATTINY13白光LED灯,支持标准、高亮、频闪、呼
折开后,上盖图片。

【小芯片大制作】ATTINY13白光LED灯,支持标准、高亮、频闪、呼

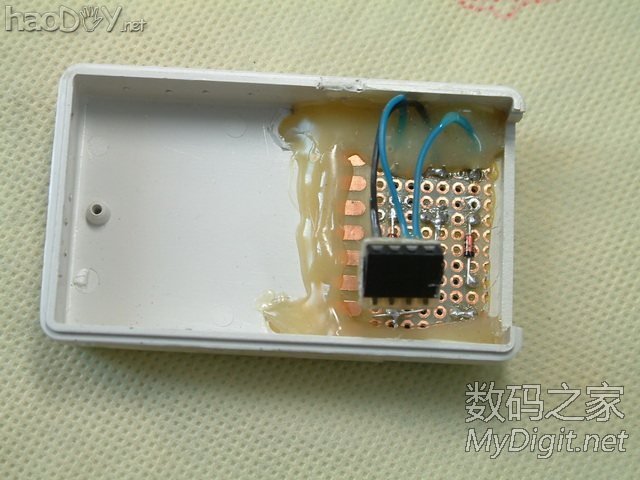

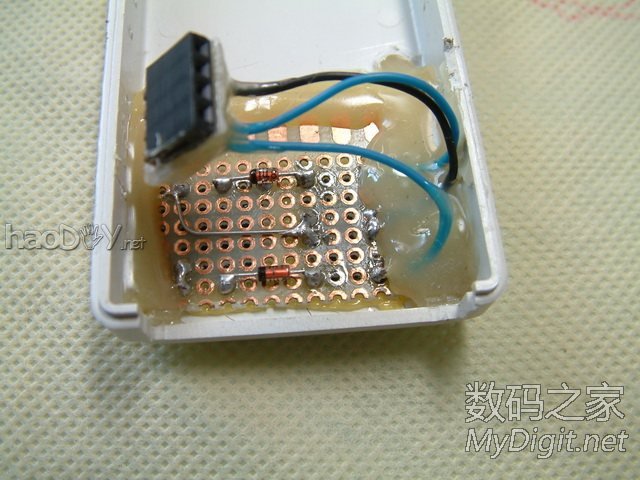

仔细看,可以看到有两个二极管,就这样可以组成三个按键。

【小芯片大制作】ATTINY13白光LED灯,支持标准、高亮、频闪、呼
主控板和电池。

【小芯片大制作】ATTINY13白光LED灯,支持标准、高亮、频闪、呼

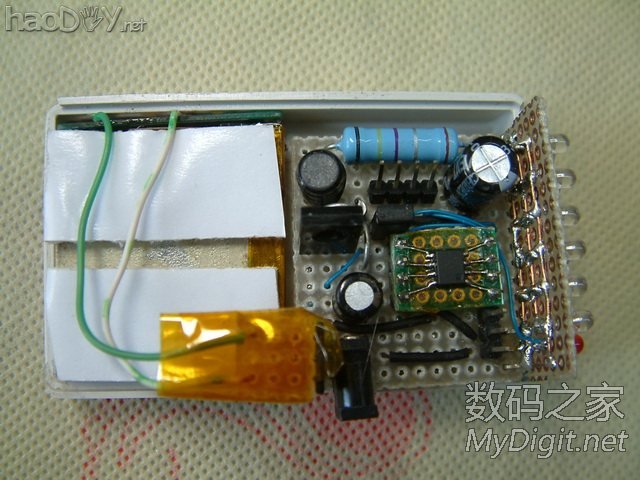

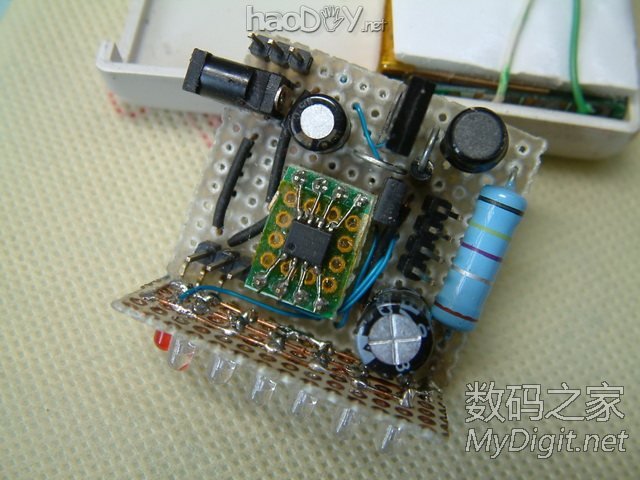

主控板特写(原理图和固件在下面有提供)。

【小芯片大制作】ATTINY13白光LED灯,支持标准、高亮、频闪、呼

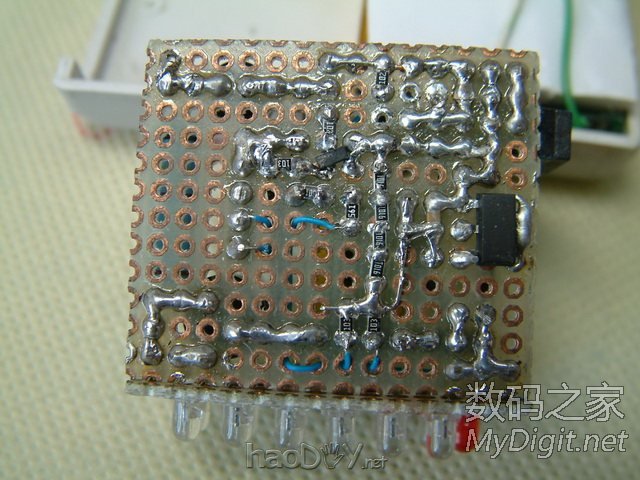

主控板底面布线。

【小芯片大制作】ATTINY13白光LED灯,支持标准、高亮、频闪、呼

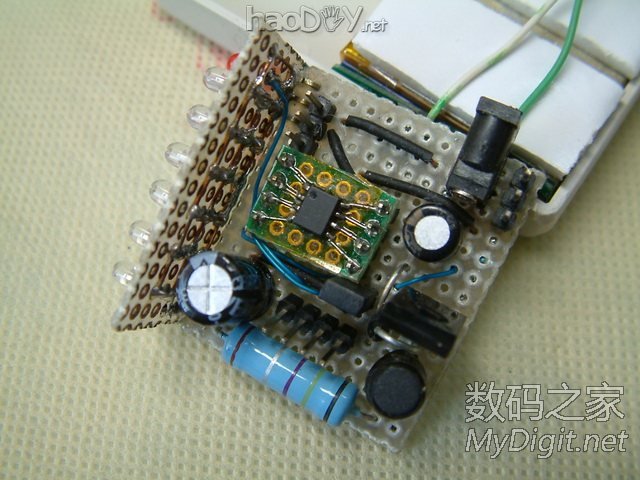

主控板另一个角度

【小芯片大制作】ATTINY13白光LED灯,支持标准、高亮、频闪、呼

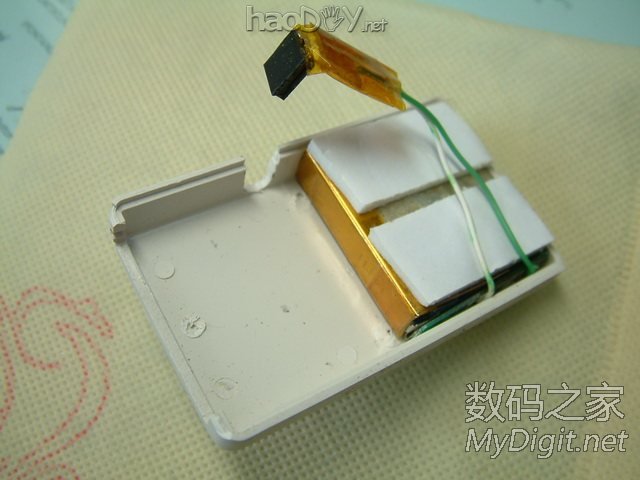

电池,是拆的一个旧的手机电池。放进去刚好合适。

【小芯片大制作】ATTINY13白光LED灯,支持标准、高亮、频闪、呼

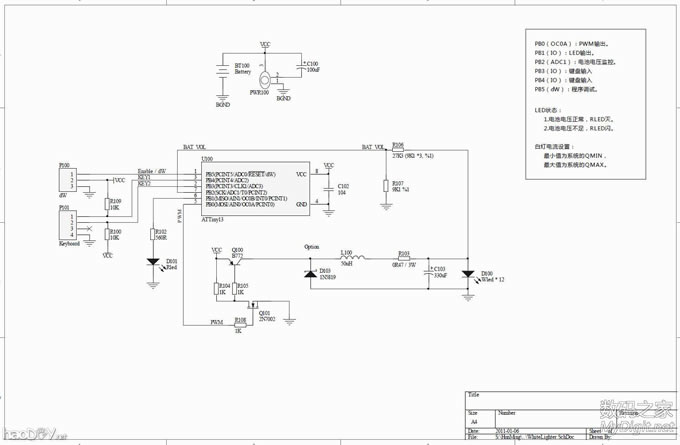

原理图(点击可以看大图,下面有PDF可以下载)

以下是原理图PDF文件和固件程序HEX文件,欢迎大家砸砖砸花砸蛋更砸M:
【小芯片大制作】ATTINY13白光LED灯,支持标准、高亮、频闪、呼 WhiteLighter.pdf (148 K) 下载次数:102
【小芯片大制作】ATTINY13白光LED灯,支持标准、高亮、频闪、呼 WhiteLighter.rar (2 K) 下载次数:84 (责任编辑:admin)
