（相关制作资料已公布：多功能元器件辨别测试器的相关制作资料分享） 自从做好了那个AVR的下载线后，不能光用来在AVR最小系统上做测试呀，这不终于找到了一个务正业的用处，做了一个元器件的辨别和测试器，它可以辨别电阻、电容、二极管、三极管的元件类别，各引脚的性质，以及电阻值、电容值、二极管的阴阳极及压降值、三极管的BCE引脚及HFE还要压降，测试时只用随便连接，可以自动识别。

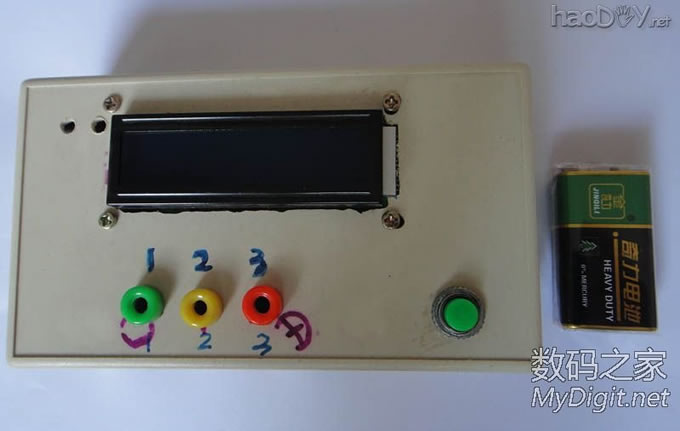

测试器外观，由于这个外壳之前做过别的用处，所以开了些别的孔，大小也不太合适，将就用，不影响功能，还有为了发这篇文章作演示专门去买的电池。希望各位多多鼓励！！

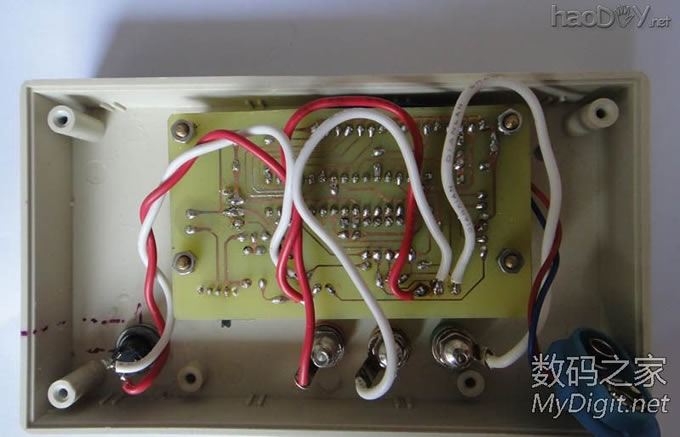

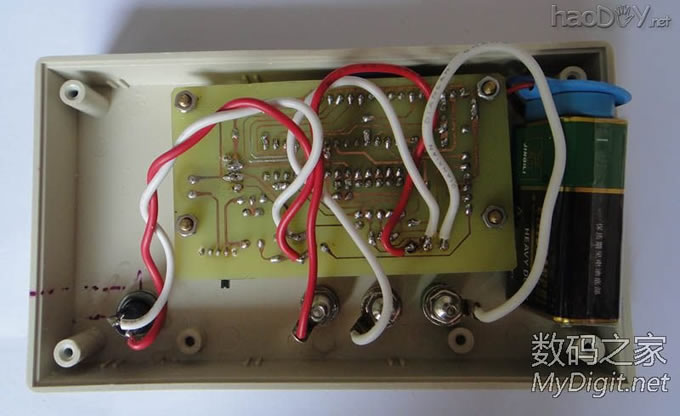

先拆开看下吧，自做的电路，单面板，没啥好说的。

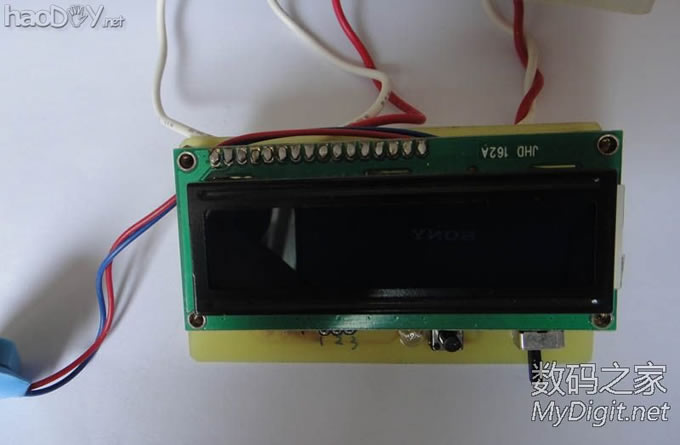

正面，上面的是1602液晶屏。

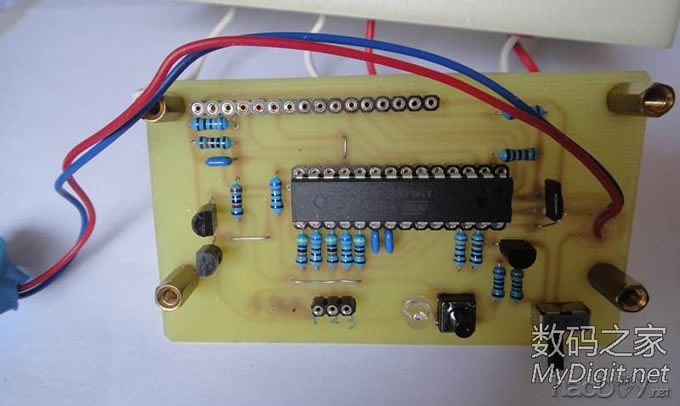

去掉液晶屏的样子，主芯片是一片双列直插的Atmega8。
还原，接上电池。

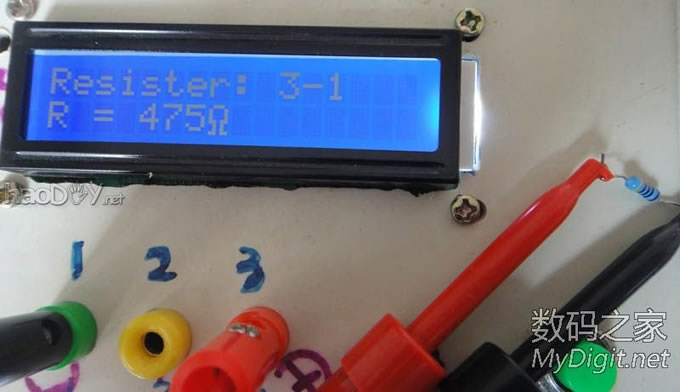

随便接个电阻，小试一把。

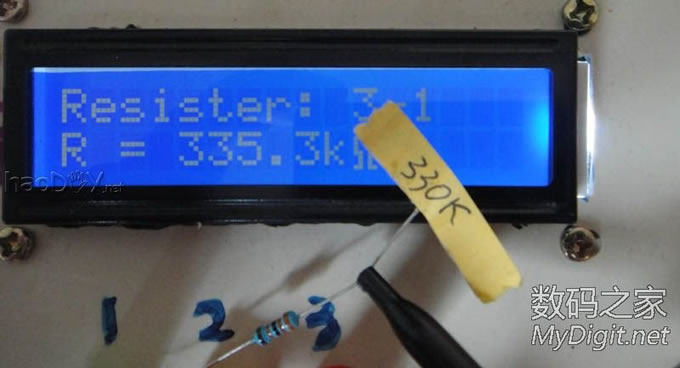

再来个阻值大些的，电阻上有个阻值的标签，也不知哪个准些。

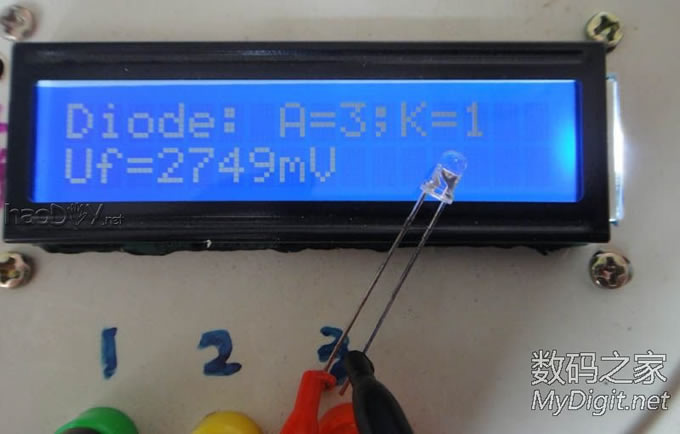

接个白光的发光二极管试测一下。

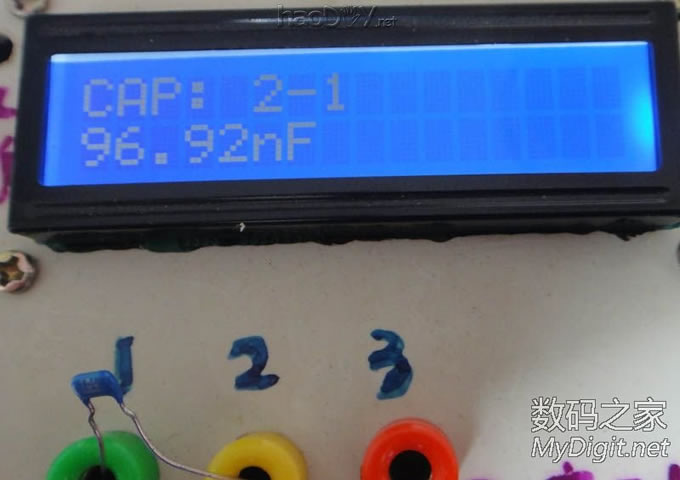

找到个0.1uF的小电容，也来测测。

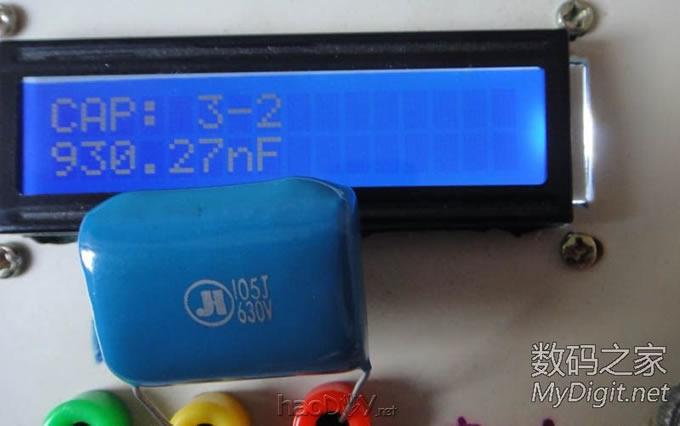

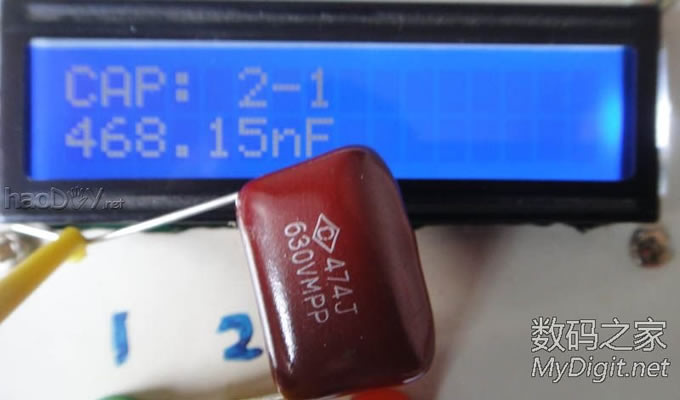

还是大个的电容测起来感觉好。
这个电容个头还大些。感觉更好，哈哈！

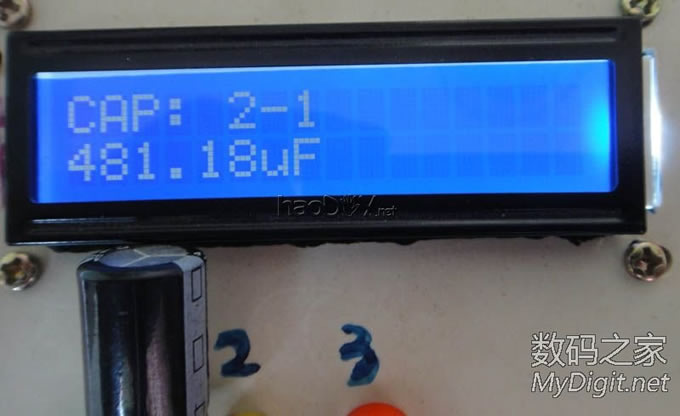

这个电解电容，标称容量470uF。

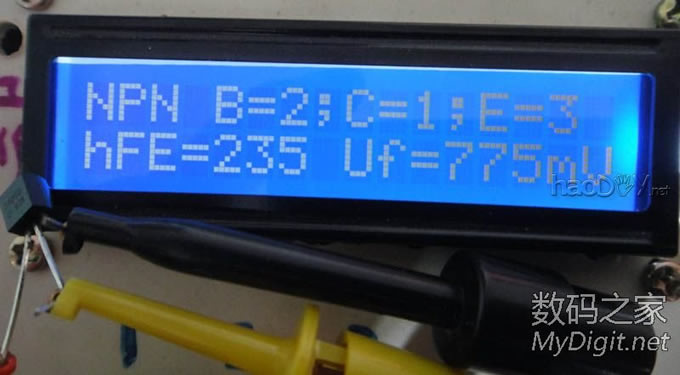

测个三极管，这个三个接头都要连了，不用操心怎么连法，随便接上就行。这个是大家喜闻乐见的8050，是NPN的这我知道。

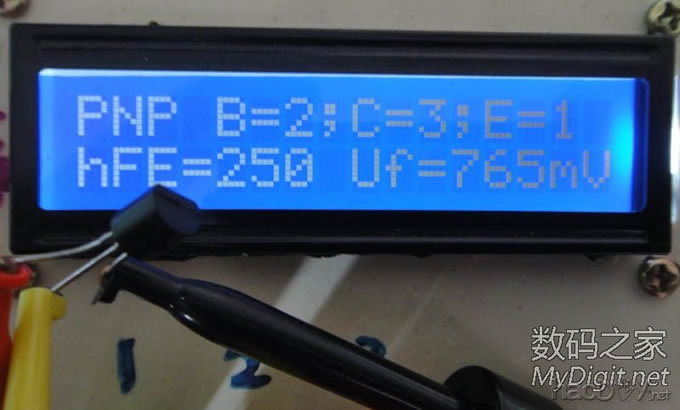

这个是9015，大家能确定是PNP的吗，我都有点记不清了，只知道9014是NPN的，9018是高频管。

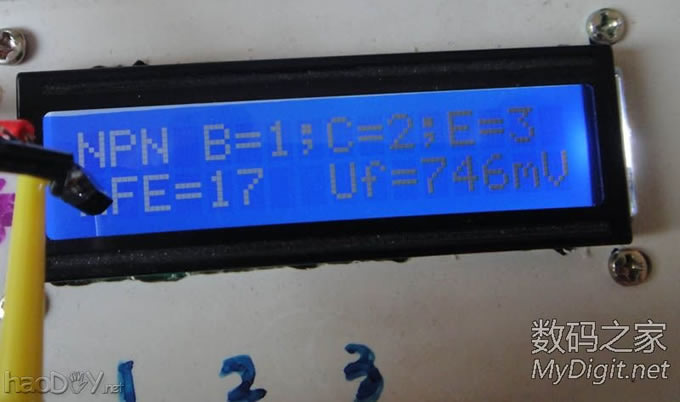

这个管子好像是13001耐高压的管子，怎么HFE有点低呀。 谢谢观赏！节日快乐！！
