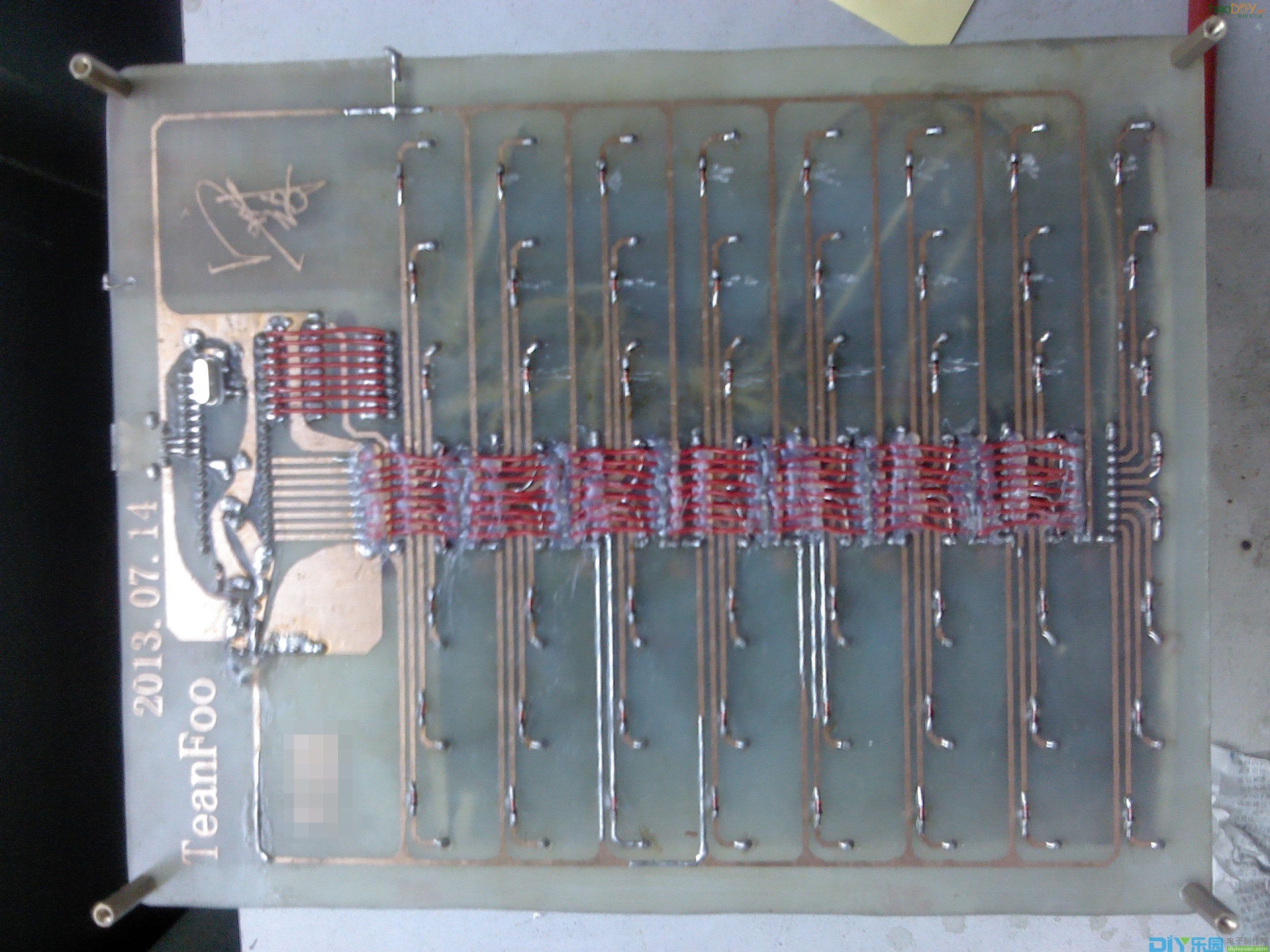

 图3. 腐蚀好的PCB板子
这块板子跟上面的PCB图有点出入，图2是我调试完成之后在修改的，而图3是之前的版本做好的。

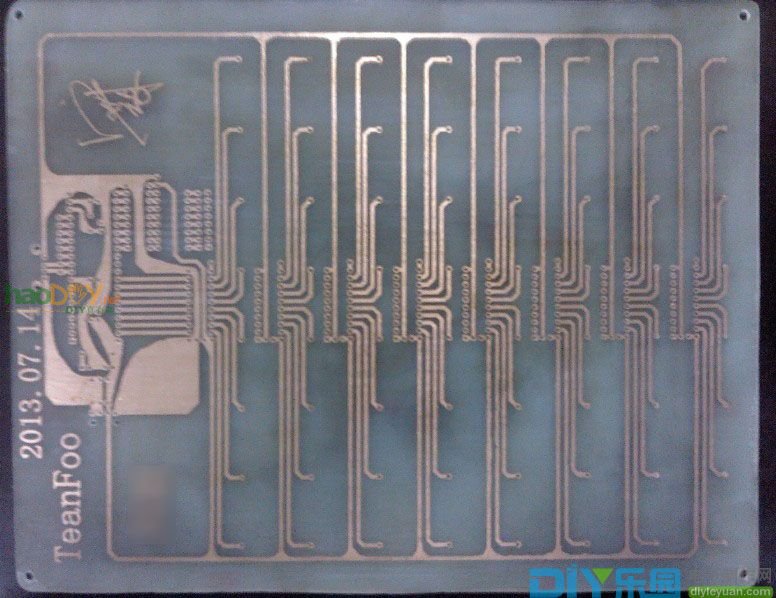

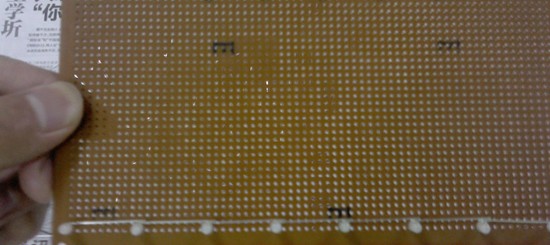

另外，没有制作PCB板条件的朋友也可以自己用万能板焊，就是麻烦一点。  图4.准备焊接材料  图5.已焊好的PCB板底层
接下来我们要焊灯了。大工程啊！

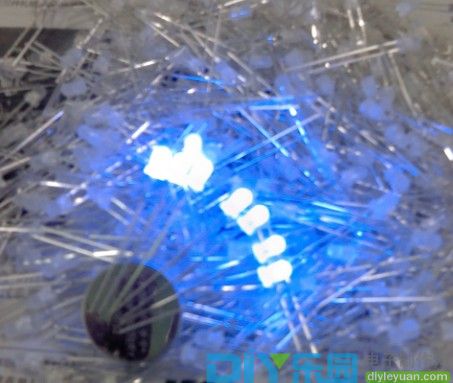

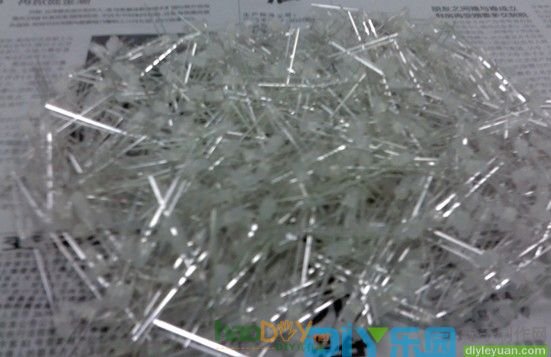

首先，我们把灯准备好，烙铁热上。。。  图6.准备好的LED灯  图7.准备好的LED灯
在焊接之前，我觉得最好是检测一下每一个灯是否会亮，不过也可以一排一排的测试，总之，一定要保证每个灯都会正常发光。

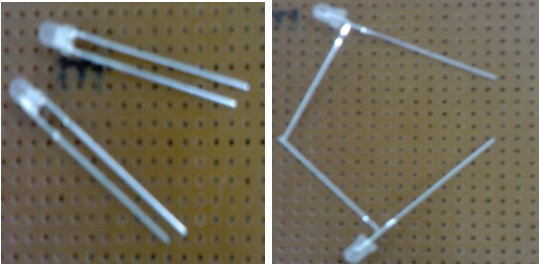

接下来，我们要对灯做一些工作：  图8
我们把所有的LED灯的负极，也就是短的一角统一朝一个方向弯曲并与正极垂直如上图所示。
 图9

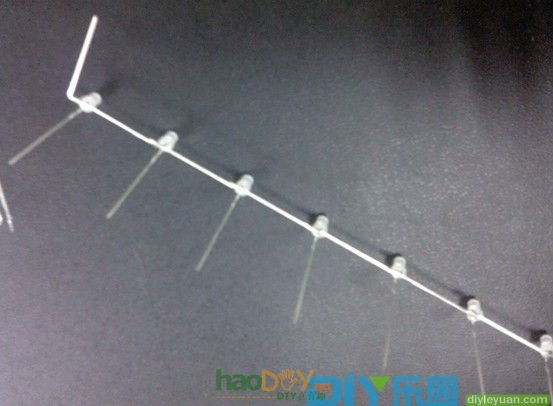

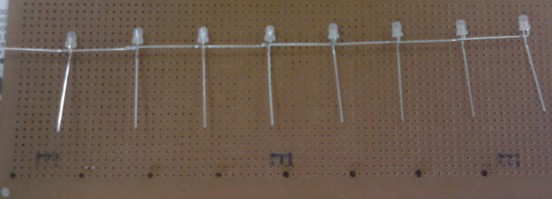

我们可以借助一块大一点的万能板，用记号笔在每一个点做好标记，然后把弄好的灯正极朝下穿过万能板，再把这一排的灯的负极摆直了点上焊锡。如上图所示。
 图10.焊接好的一排灯  图11焊接好的一排灯
照这种方法把所有的灯焊成一排一排的。
接下来要仔细看了  图12.焊接每一层

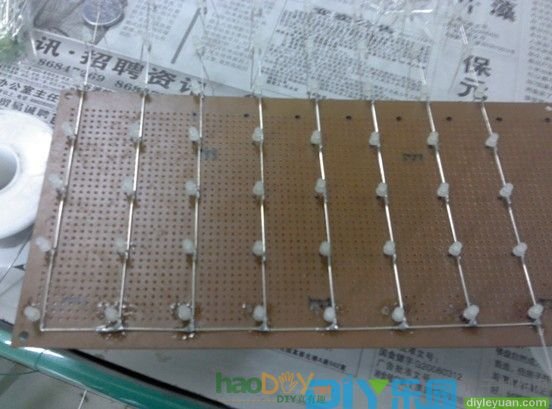

把焊接好的每一排凸出来的那个负极呢又统一朝着一个方向弯曲至90°，然后把每一排都按上图的方式摆好，焊接。结果如下图：
