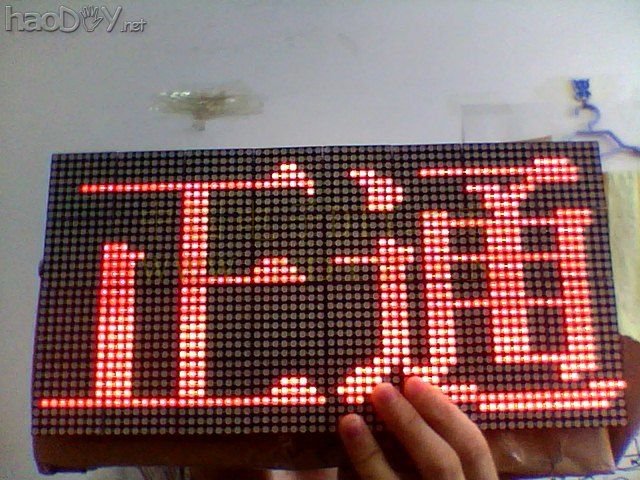

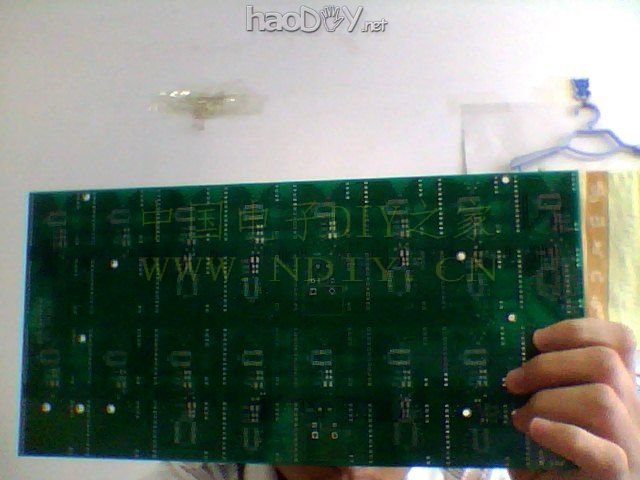

前几天刚做出的32*64点阵模组。经过了 洞洞板—16*64PCB——32*64PCB昨天刚调试，先用洞洞板焊出16*64的，在做出PCB,现在洞洞板拆了，图片也没留几张，采用GSM_TC35模块给单片机发短信，接受显示出来， 行用74HC154控制，列采用595级联控制，2803作为驱动芯片 74HC04作为高低电平转换，74HC245作为驱动芯片，现在做到0.5m*3M，功耗400-500ma，4-5伏供电 ；汉字滚屏显示，短信接收，字库芯片取字，这次我们把模组改大了，方便安装，学校让给做的，有待改良，请多多指教，谢谢大家，以下是我们的制作过程（另外本人承接单片机项目，价格公道，大小项目都接，有意者联系谢谢，QQ：510308110）   前见天刚做好的新版改良电路的，以前也是从洞洞版开始焊接的，调试好了才出PCB版的   驱动部分电路电路采用74HC595, ULN2803，74HC154, 74HC04, 74HC245,采用GSm模块给单片机发短信接受，显示出来  这个屏0.5m*3M功耗400-500ma，4-5伏供电
这是以前做的16*64点阵模组做的滚屏显示    中国电子DIY之家论坛第一届DIY大赛    这些是以前做的16*32板本洞洞板版本的拆了，图片没保存下来，只有一段录像找到了一张我们用GSM模块，向单片机发短信，接受显示出来（电路改了好几次花了不少钱）现在看看还是比较欣慰   #p#分页标题#e#  |
