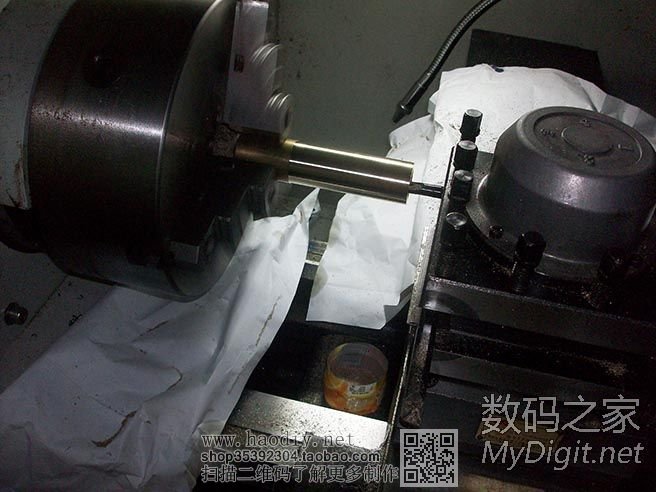

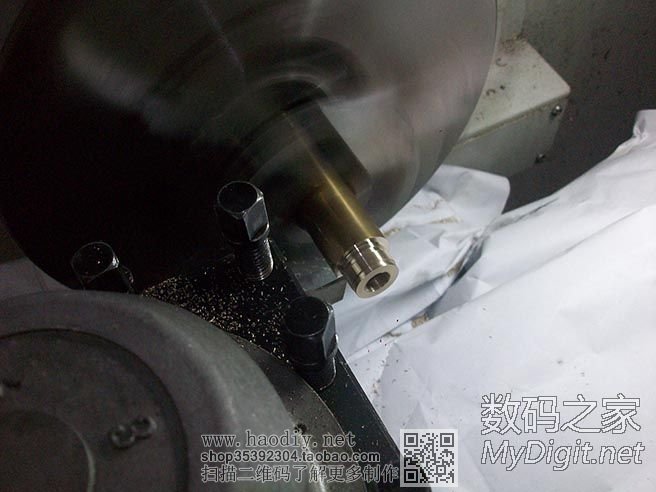

车内孔

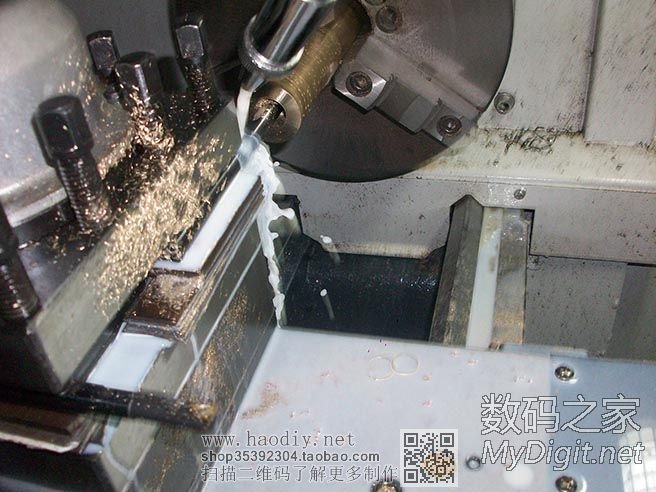

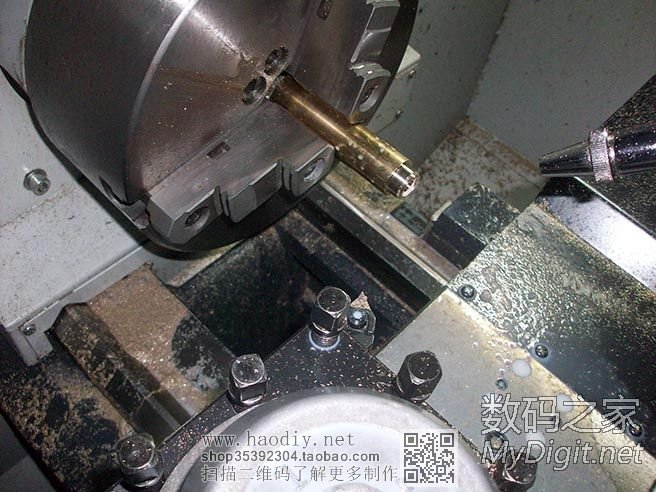

车黄铜开切削液，貌似要出问题了，后面有异响，但当时不知道是什么地方发出来的

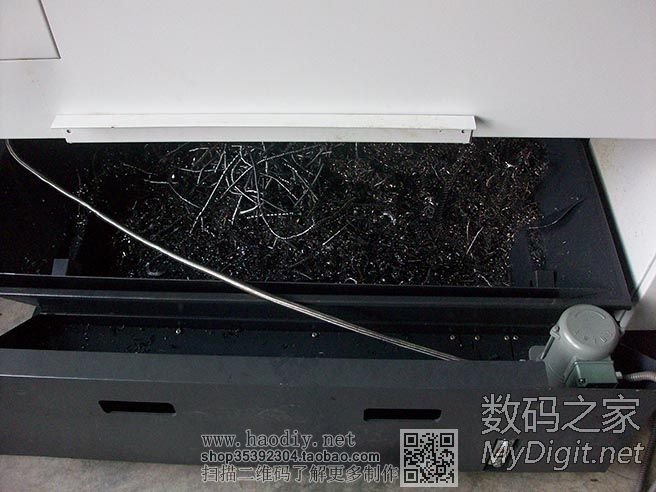

发现的时候已经晚了，水泵电机烧了做个危险的大杀器玩具，自制全铜蓝光高功率激光手电

这下闯祸了

不管了，继续干

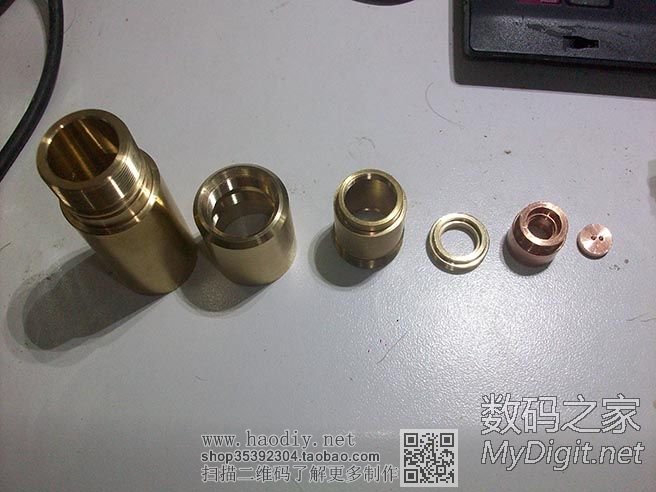

重要的零件做好了几个

做个危险的大杀器玩具，自制全铜蓝光高功率激光手电

再来张

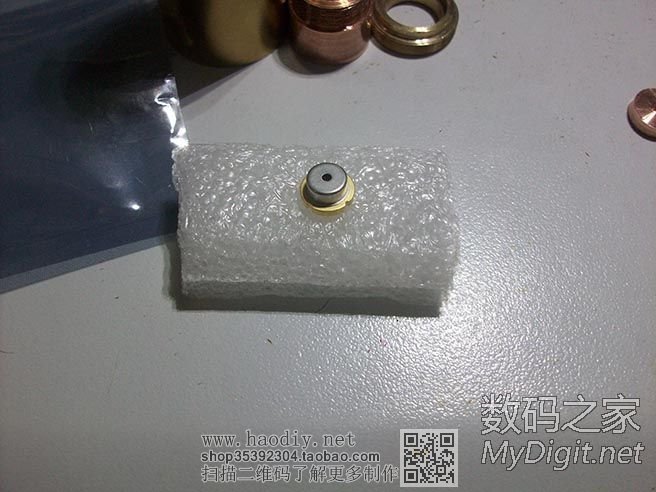

核心元器件，450nm 1.6W 半导体激光二极管 LD
发光二极管叫 LED，这个叫LD

做个危险的大杀器玩具，自制全铜蓝光高功率激光手电

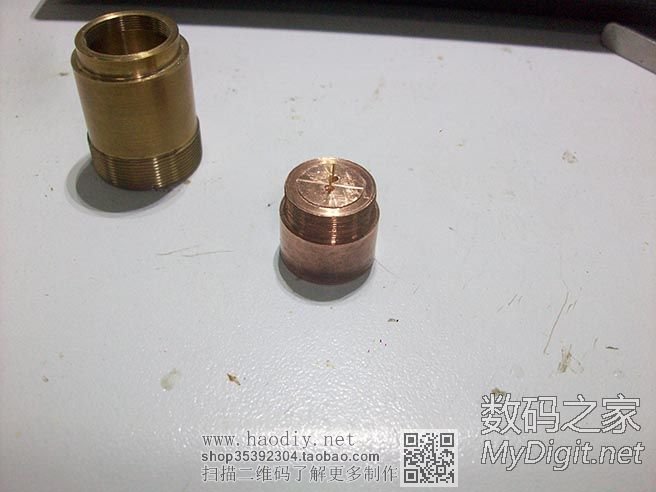

装配，小间隙的过渡配合

做个危险的大杀器玩具，自制全铜蓝光高功率激光手电

非常顺利

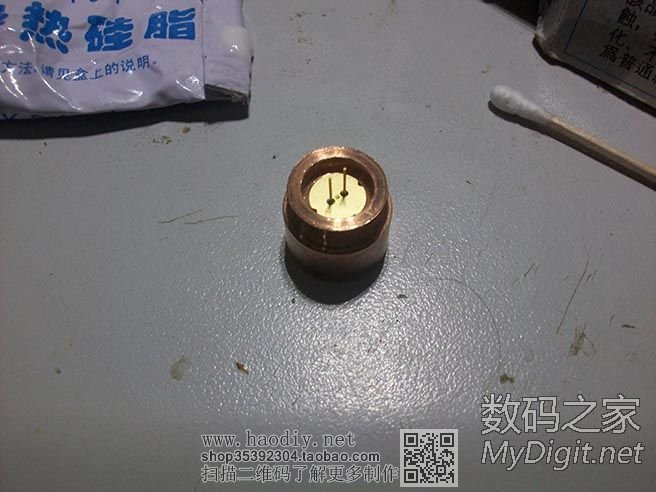

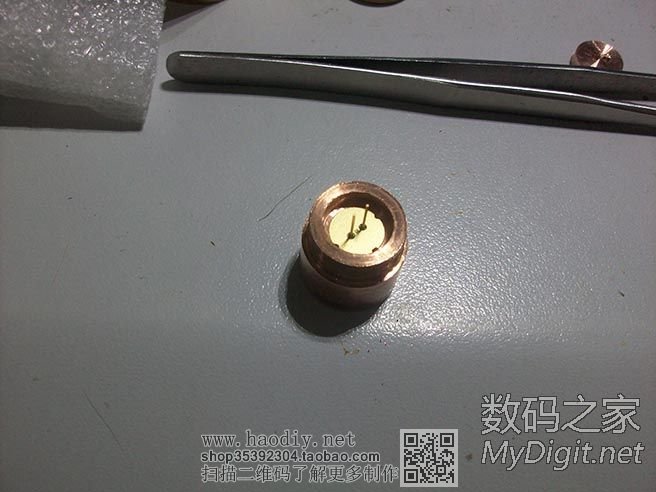

再装上这个，固定好LD

做个危险的大杀器玩具，自制全铜蓝光高功率激光手电

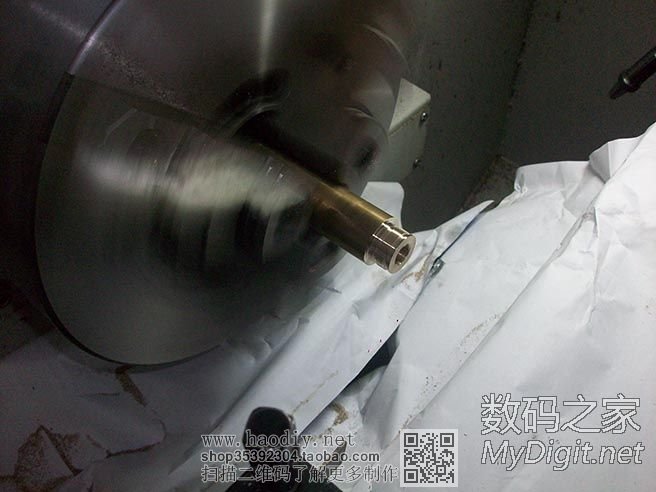

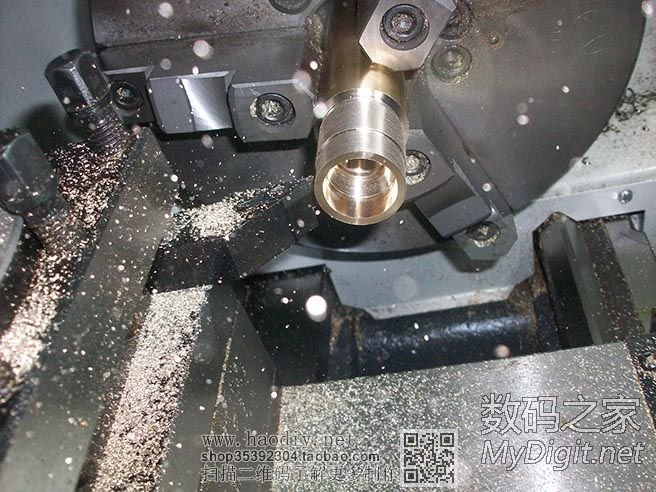

微调器——切削中

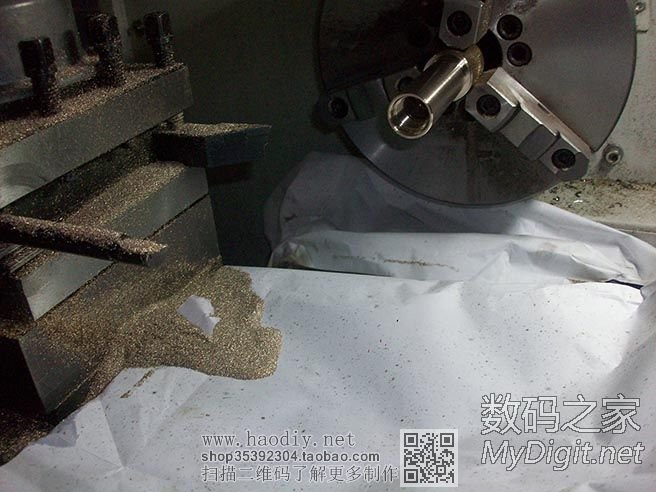

用纸来垫着，尽可能的收集好切削

做个危险的大杀器玩具，自制全铜蓝光高功率激光手电

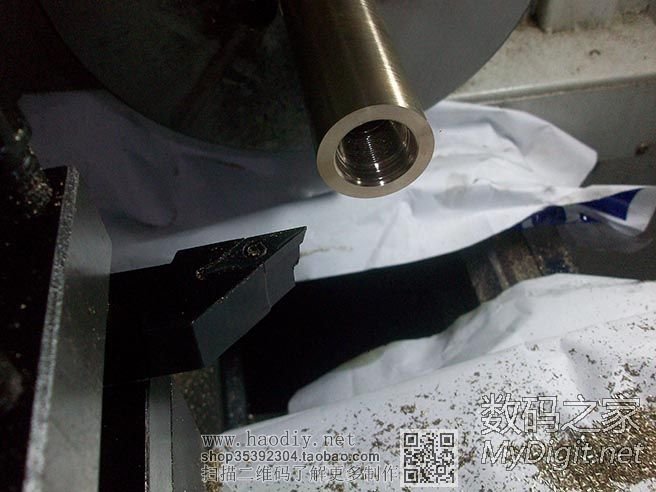

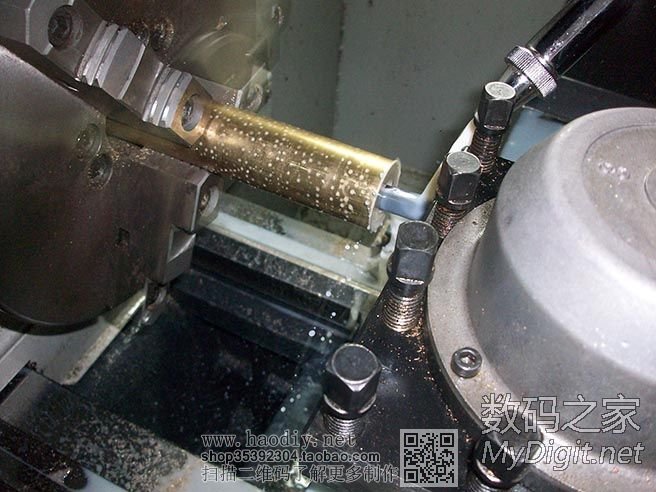

做电池仓了，内轮廓的半边已经做好了，准备做外轮廓

做个危险的大杀器玩具，自制全铜蓝光高功率激光手电

这几乎是一件很悲催的事

做个危险的大杀器玩具，自制全铜蓝光高功率激光手电

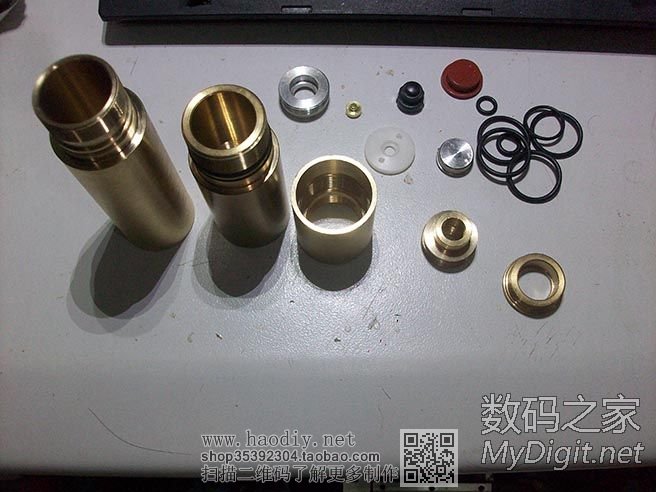

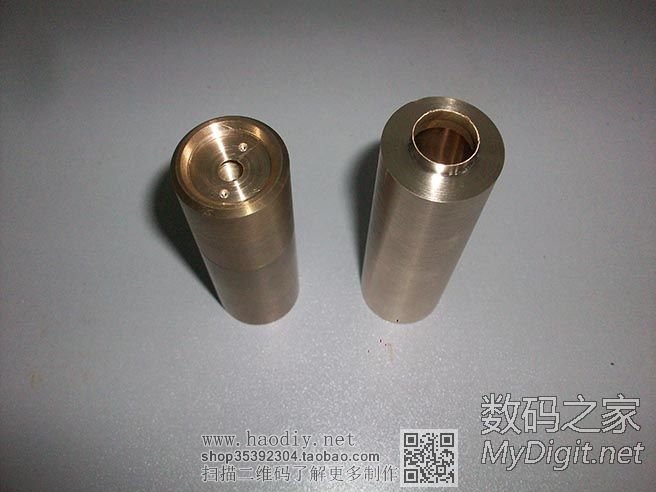

进度目前到这

有几个零件是有成品可以买到的，有一部分按照这几个零件进行设计制作

做个危险的大杀器玩具，自制全铜蓝光高功率激光手电

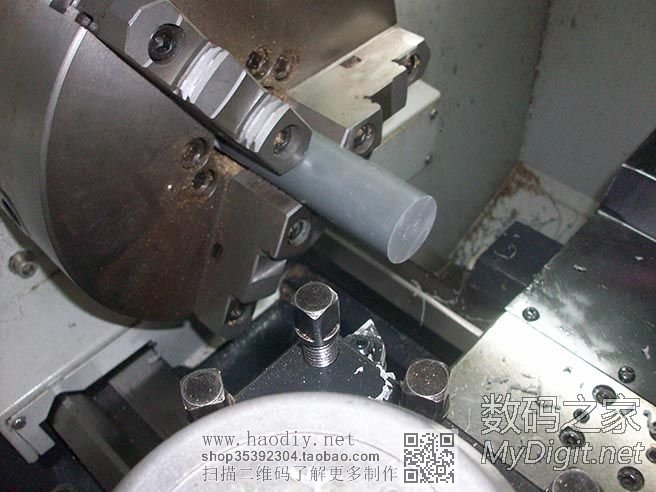

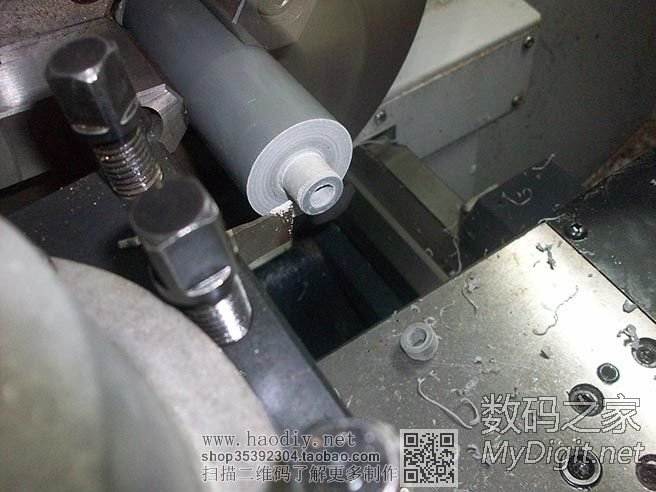

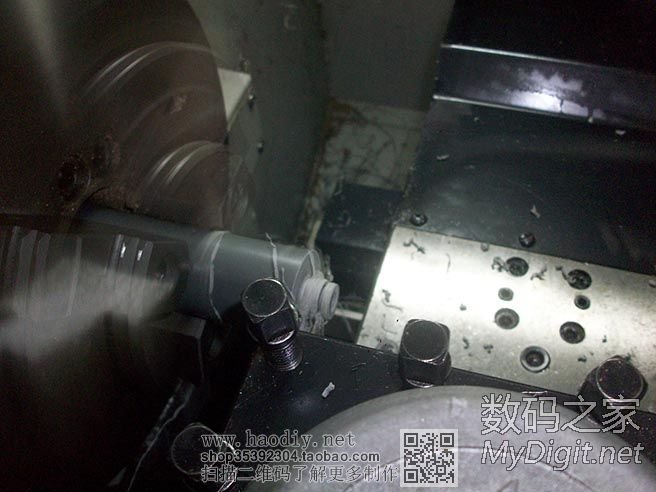

车塑料了，很垃圾的棒料，主要用作电池仓那个电极的绝缘

做个危险的大杀器玩具，自制全铜蓝光高功率激光手电

切断，第一次崩了，失败
不过办法我还是有的

做个危险的大杀器玩具，自制全铜蓝光高功率激光手电

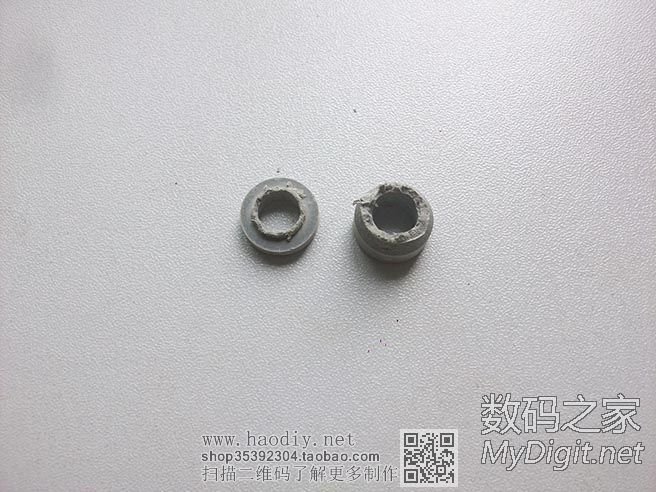

切断了两次，左边的还可以，右边的是第一次崩掉的，废了

做个危险的大杀器玩具，自制全铜蓝光高功率激光手电

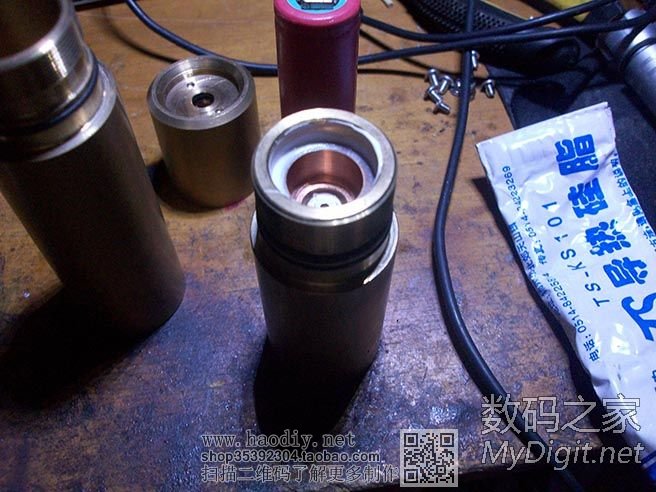

激光工作起来发热厉害，因此这是必须要做的工作

做好后的简单测评
---------------------------------分割线---------------------

做个危险的大杀器玩具，自制全铜蓝光高功率激光手电

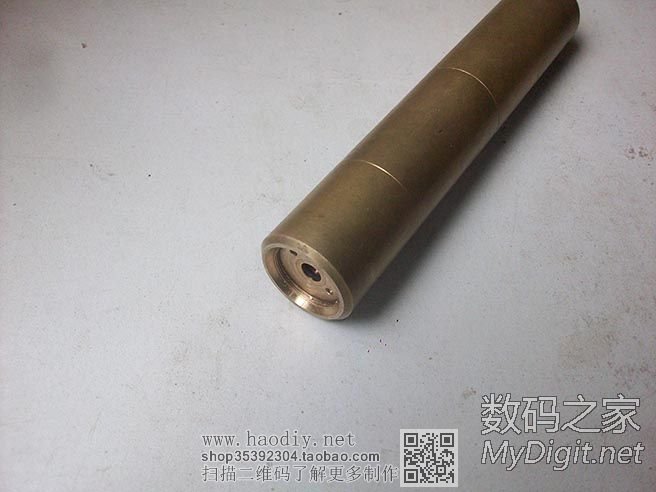

激光器已经做好使用1节18650电池供电，升压驱动，因为激光管电压是5V的

做个危险的大杀器玩具，自制全铜蓝光高功率激光手电

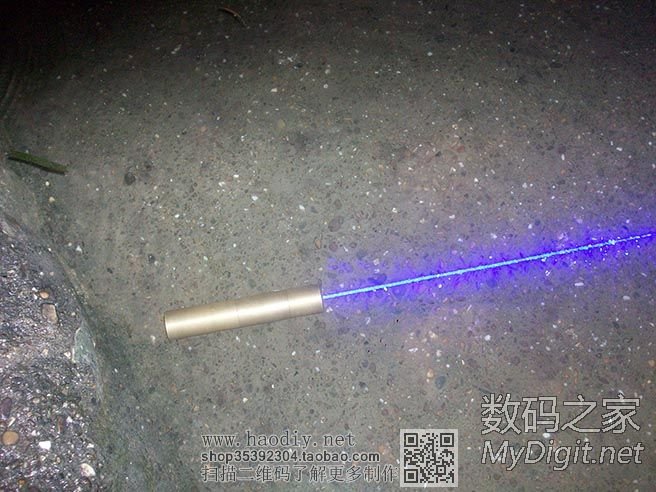

不装聚焦镜的效果

放水里
