制作高功率蓝光激光手电，功率2W，期间还玩坏了2台机床，虽然都是小故障，有点不合算 水泵坏了，修水泵：http://bbs.mydigit.cn/read.php?tid=970818 做激光手电纯粹是拿来玩，至于实用性嘛，也不完全说没用，可以用来点蚊香，点烟，点燃蜡烛之类大的，点鞭炮之类的（这个强）其实用打火机点火速度还快些  和火机比起来，不外乎100%防风，可以远距离点火之类的。 激光功率越大，危险性就越大，特别是一不小心就烧瞎眼了，激光做好平时也很少拿到外面玩，确实危险的东东！！！做这个东东几乎就是机加工，我估计还没有人自己费大工夫设计加工制作一个手电筒（有的话请鄙视我这句话把），因为市面上大把有卖，我做这个手电主要买足业余爱好体验DIY的乐趣 不多说了，上图 设计部分： 因为图纸比较多，一个零件一张图，就只上传几个图行了。

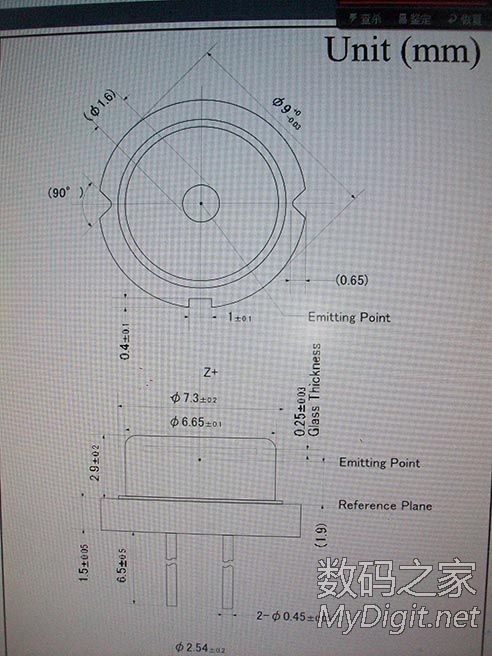

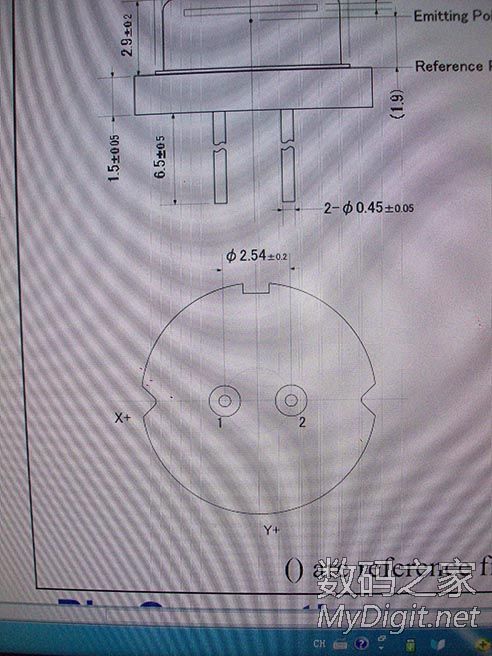

激光管的选用，我选用这款为NBD7875的蓝光管，我需要的是它的尺寸信息
根据激光管设计激光管散热套，其实有的尺寸就不自己标出来了，反正自己加工，自己知道就行了

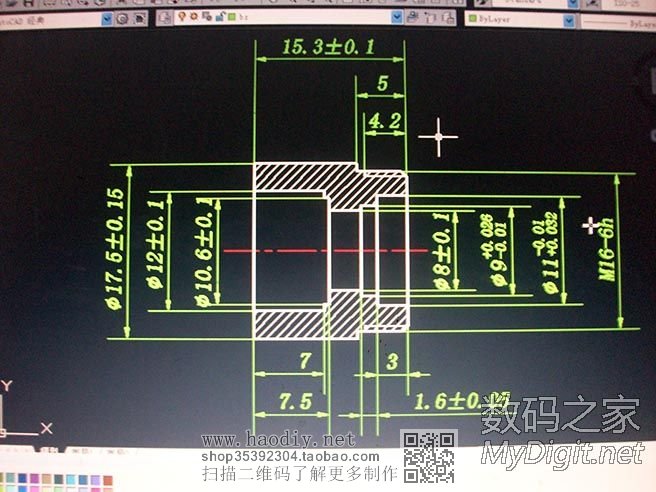

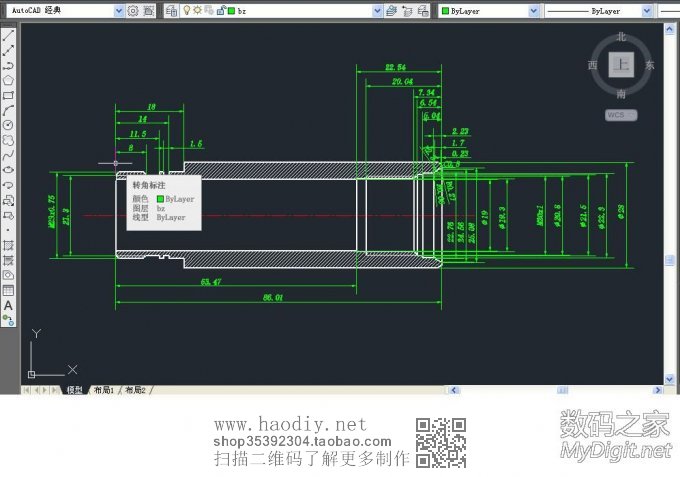

其中一个零件的图，全部只画二维图，因为不是拿给别人看，三维图就不画了，时间不多

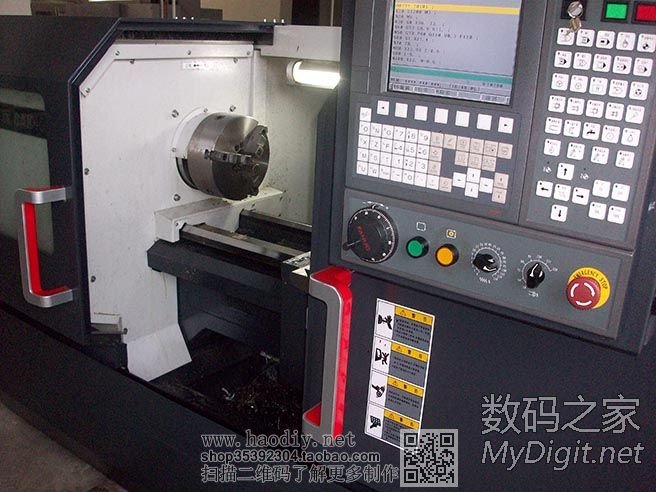

使用到的设备，数控车床就行了，其实还用到了线切割，图中看到的G代码程序是手工编的

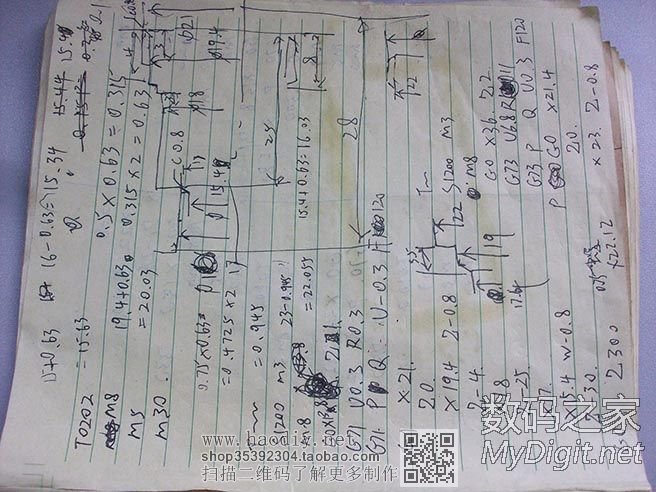

手编时的草稿，乱七八糟，只有自己才看得懂

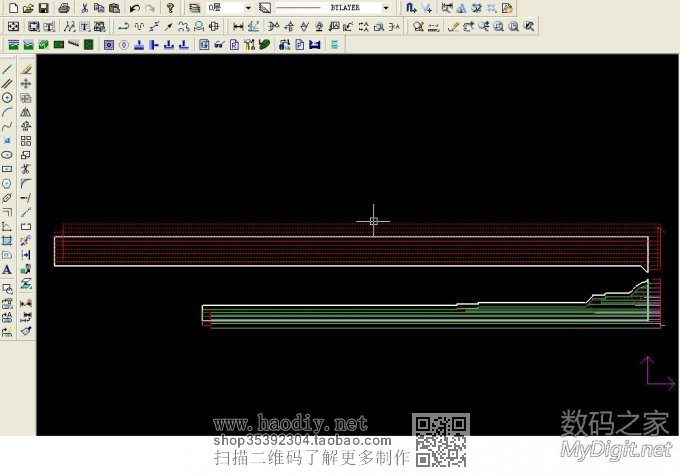

自动编的也有，这些东西一般人看不懂

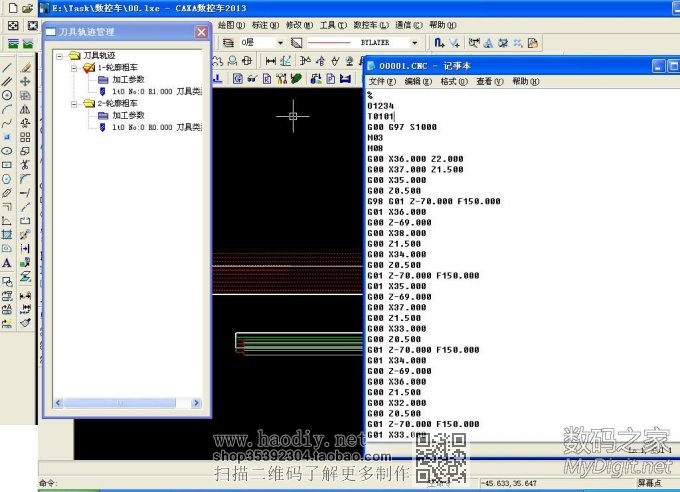

这是自动编程生成的程序，总之手动编自动编都有

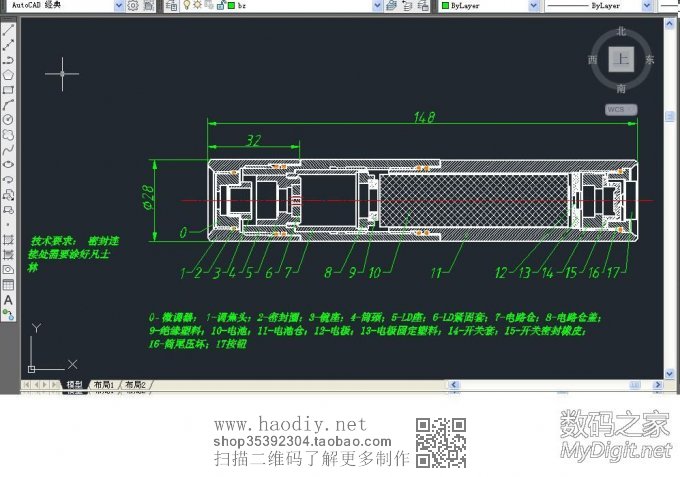

这个是装配图，有点乱和不规范，反正自己看的，为节约时间，不管了 此设计参照了别人的设计，但是又改动，并且下料也狠点，外壳做得比别人厚实！！！ 设计部分完！！！ -----------------------------------分割线---------------------------------- 刀具制作： 因为需要用到比较小的内螺纹车刀，自己做一把，因此用到线切割

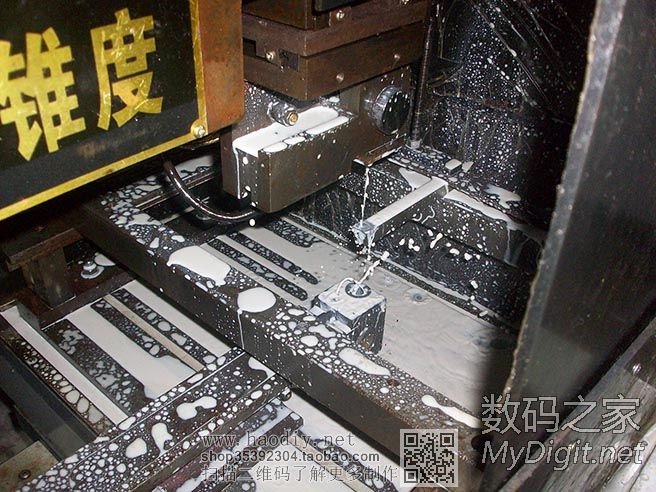

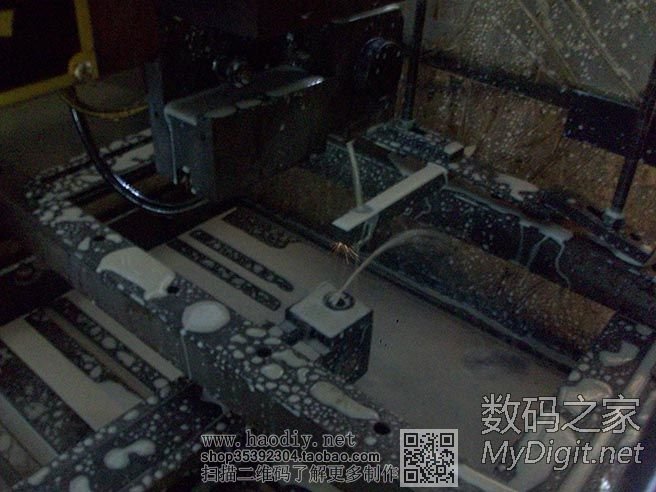

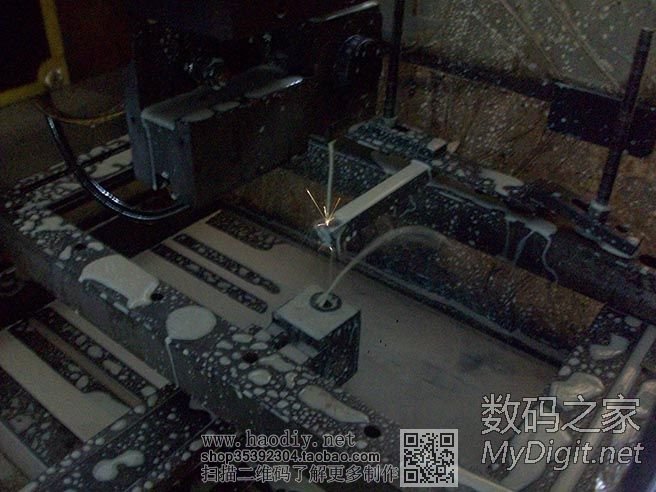

做内螺纹刀具的时候我没拍照，这是后面做 T形螺纹刀拍的线切割工作图，都差不多的 刀具切割好还不能立即拿来用，要去磨好刀具的各个角度才能用

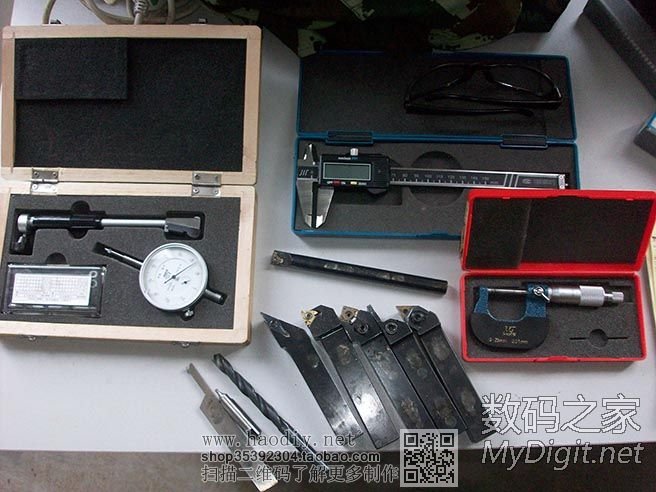

刀具&量具一览，就这些东东了，最下面那把白钢刀就是自制的内螺纹车刀，车的内螺纹比较小。 其实还有一把小的小的内孔镗刀，也是自己做，刃磨出来，抱歉，忘记拍了，因为在做这些事的时候，一个人拍照非常困难，而且不太安全 万事具备，开始加工了 ---------------------------------分割线-------------------------------- 加工部分： 如果每个零件都拍的话，图片就会很多，而且基本上相当于做重复的事，因此原则同上，拿个别出来详细介绍

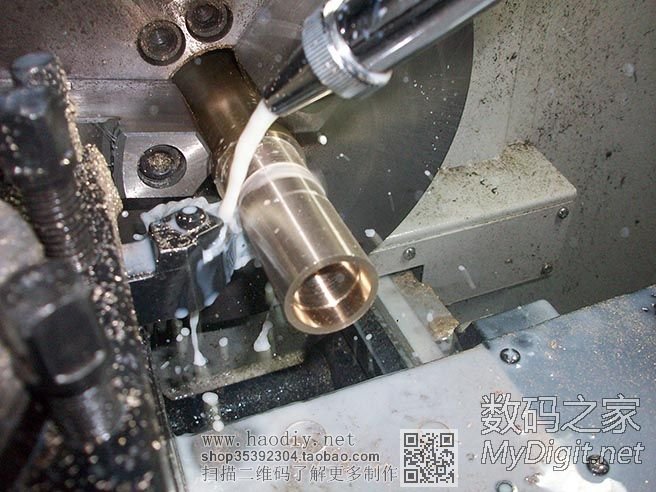

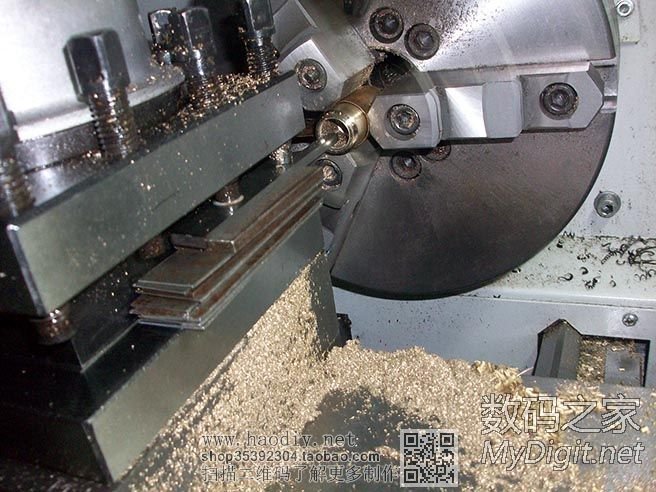

电路仓加工 —— 车内螺纹 这些黄铜屑很讨厌，用做钢件的刀车黄铜，都是崩碎切削，飞的到处是，弄到身上痒痒的，还经常被细小的黄铜屑刺到肉里，而且还很难清理，后面还把机床搞出问题了

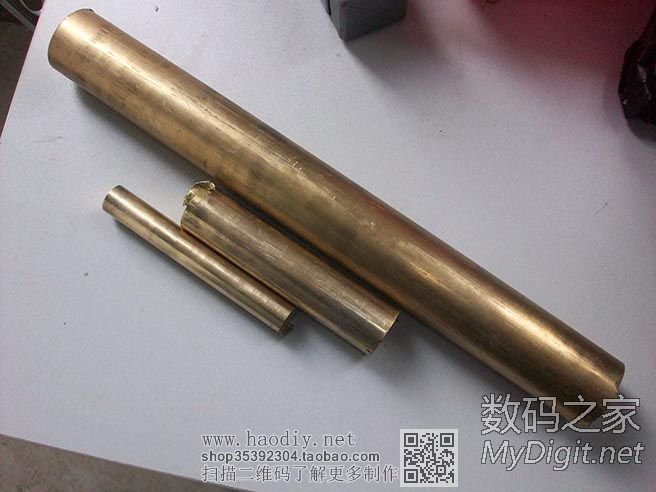

黄铜料，黄铜管和铜棒。 其次还有紫铜棒料，塑料棒料也有 除了塑料外，这些铜料好贵，烧钱啊，如果不小心车废了一个，真伤不起

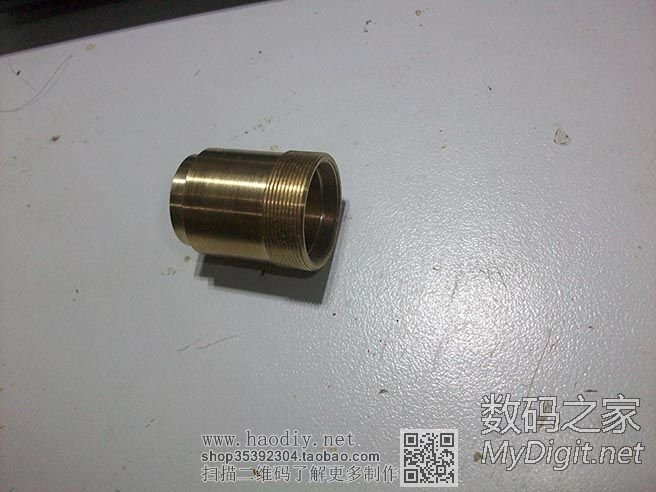

车好的电路仓

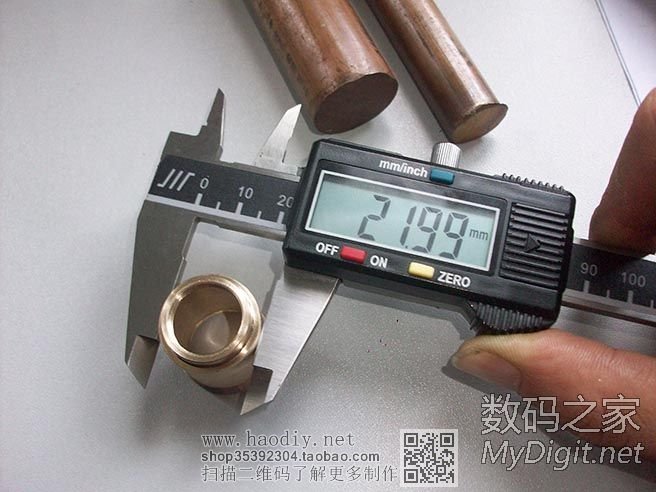

测尺寸，合格（之前用外径千分尺测过）为方便大家看，用这个测了一下

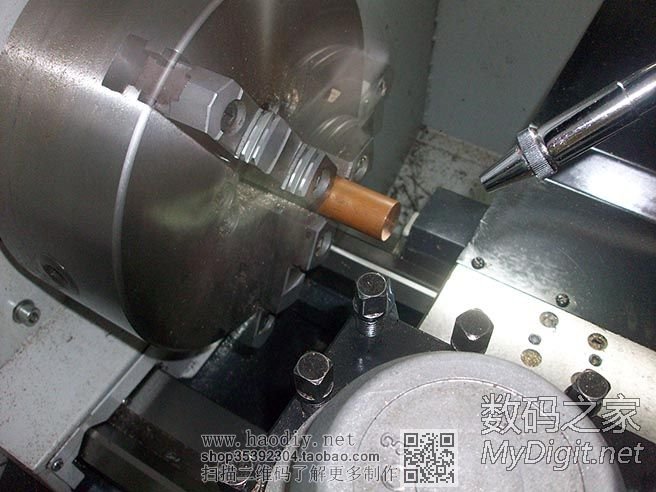

开始车紫铜了，卡盘是在旋转的，因为开了闪光灯，拍出来就是这个效果了

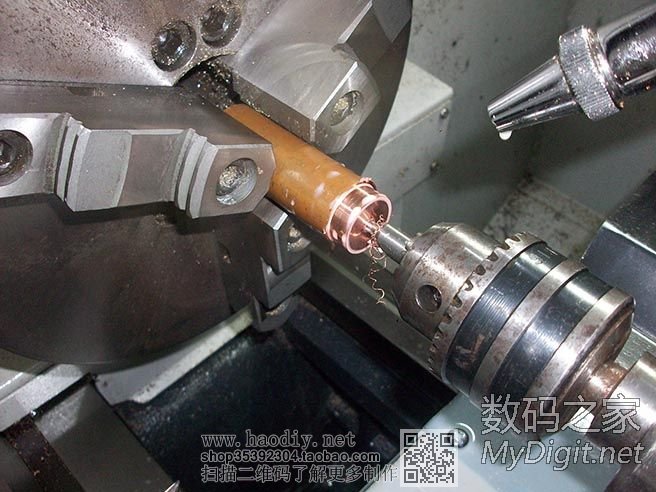

钻中心孔

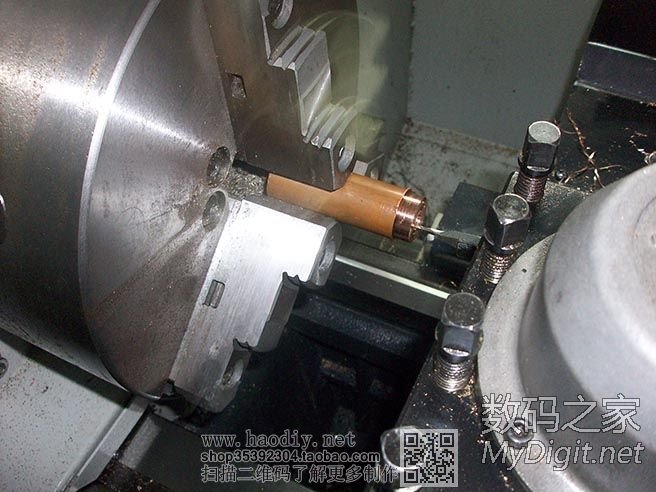

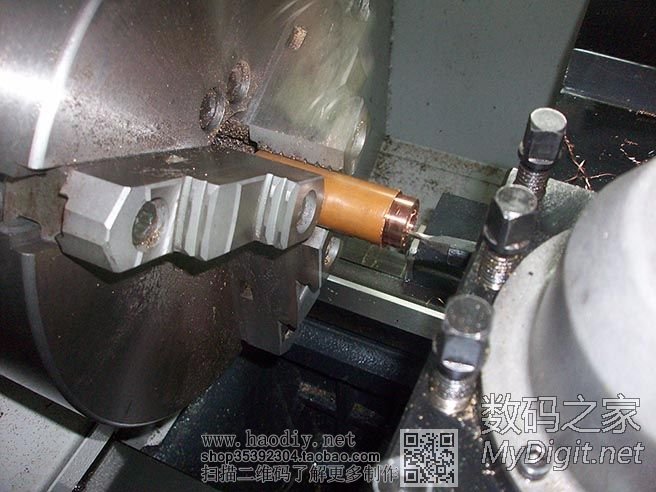

车内孔，要做成平的阶梯孔
之前做的一把更小的内孔刀，就这个咯

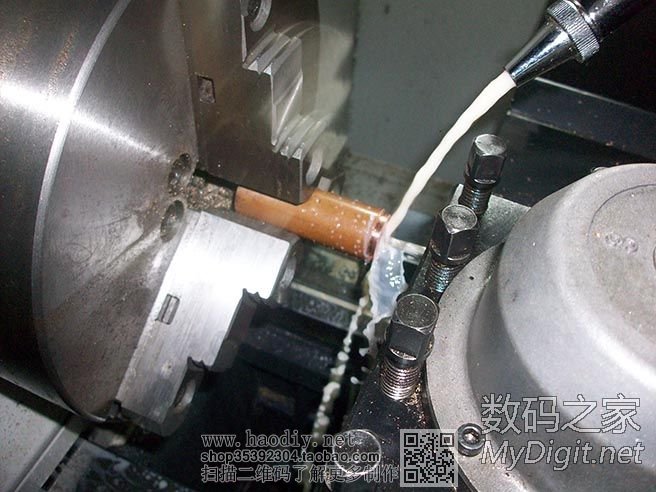

切削过程会发热

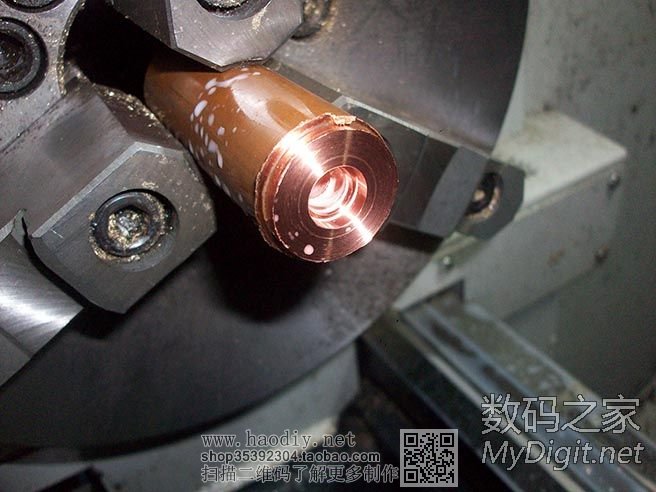

车好的内孔

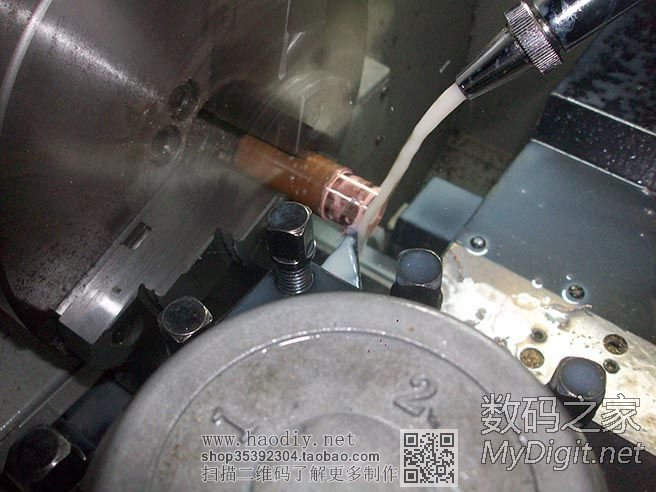

车外圆

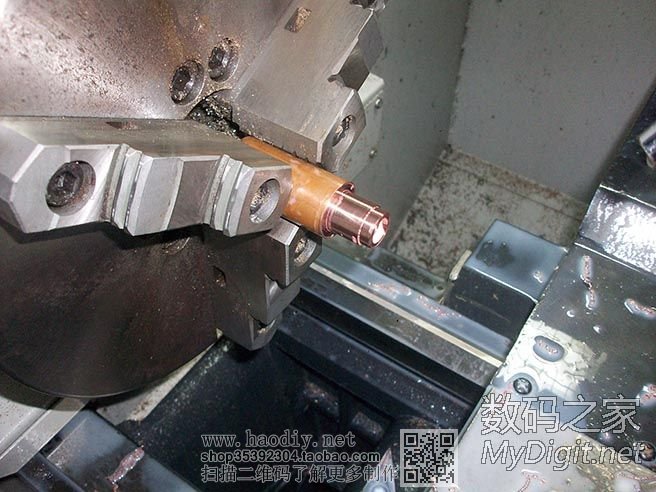

车好外圆

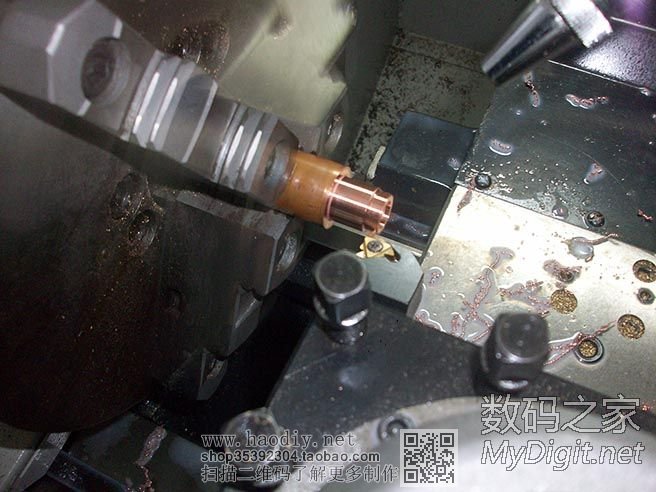

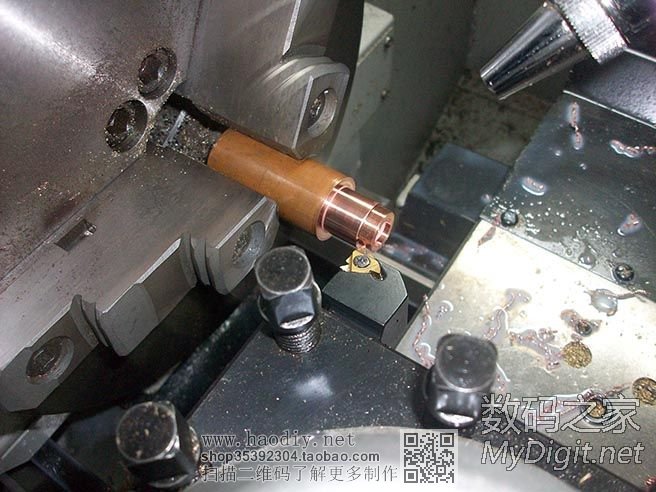

车外螺纹
切螺纹中

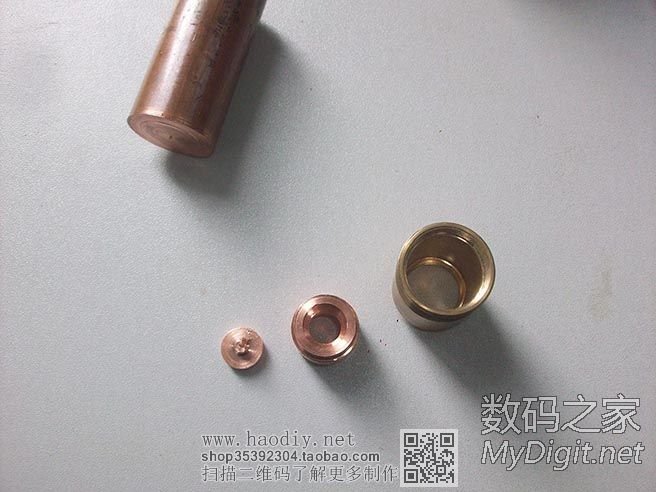

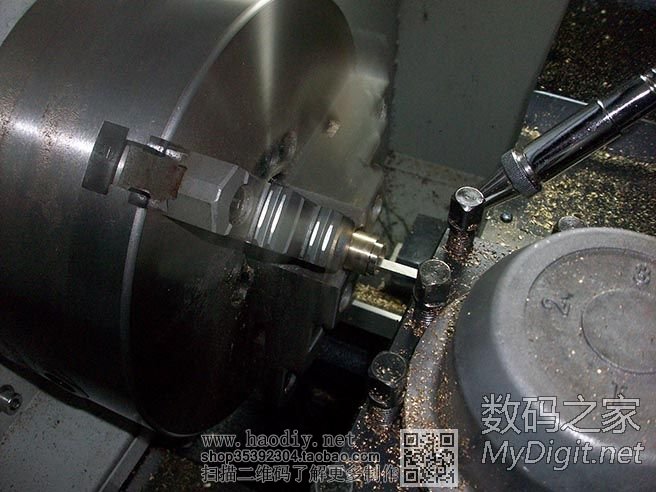

目前为止，做好比较核心的3个零件，最小那个要和LD套配在一起，车平端面
配合在一起，准备车平端面 未完！！！ 1楼继续…… 接着继续！！！！！  筒颈——切削中 车黄铜开切削液本就是一大错误，不开吧，车出来的黄铜粉到处飞。 (责任编辑：admin) |
