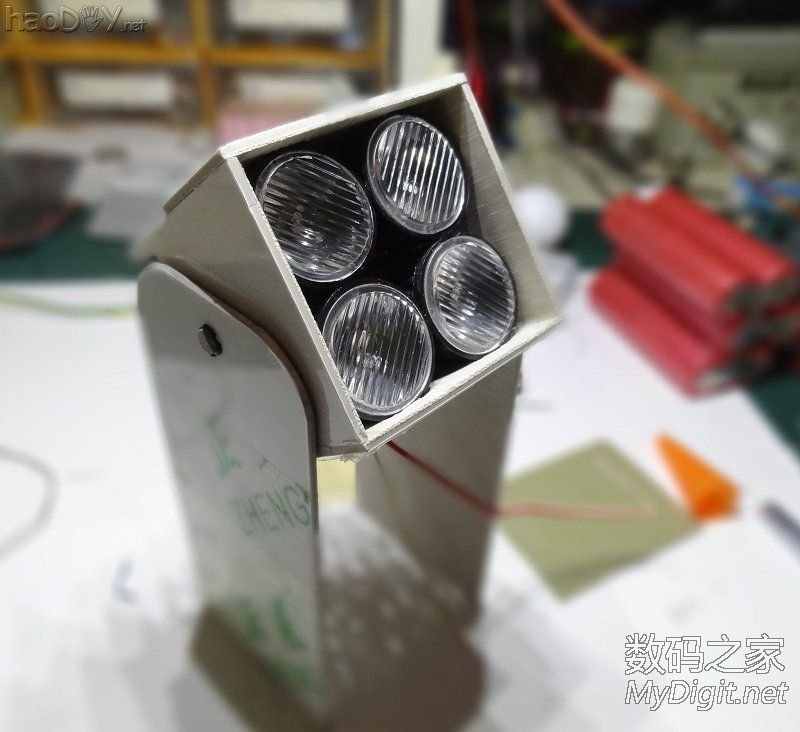

把外框卡进去。中间再插一条增加强度。
一堆鸡肋的东西组合成个led应急灯

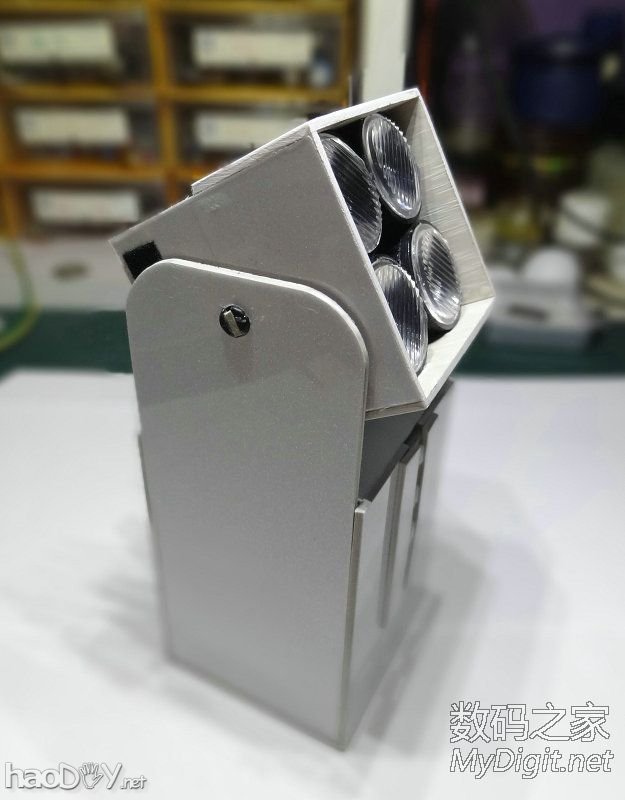

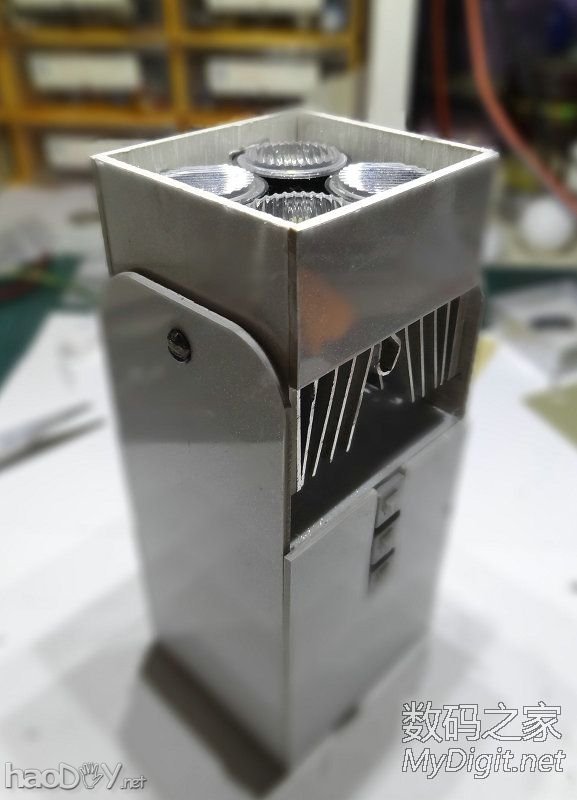

大概样子出来了。

电路部分，供电是6个三洋的18650。横流用4个7135。电池是笔记本电池拆的。每个容量只有1500左右了。扔了可惜。。。干别的用个头还太大。
一堆鸡肋的东西组合成个led应急灯

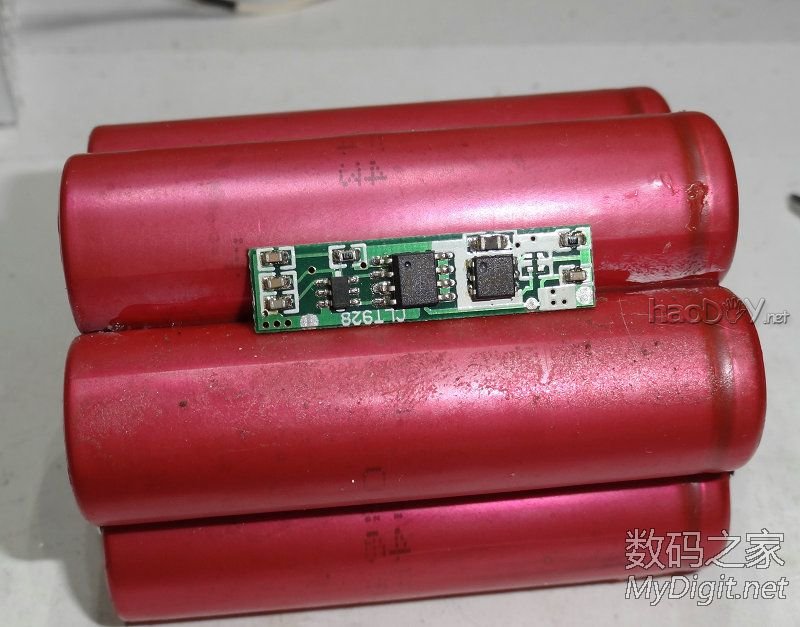

拆机的保护板。

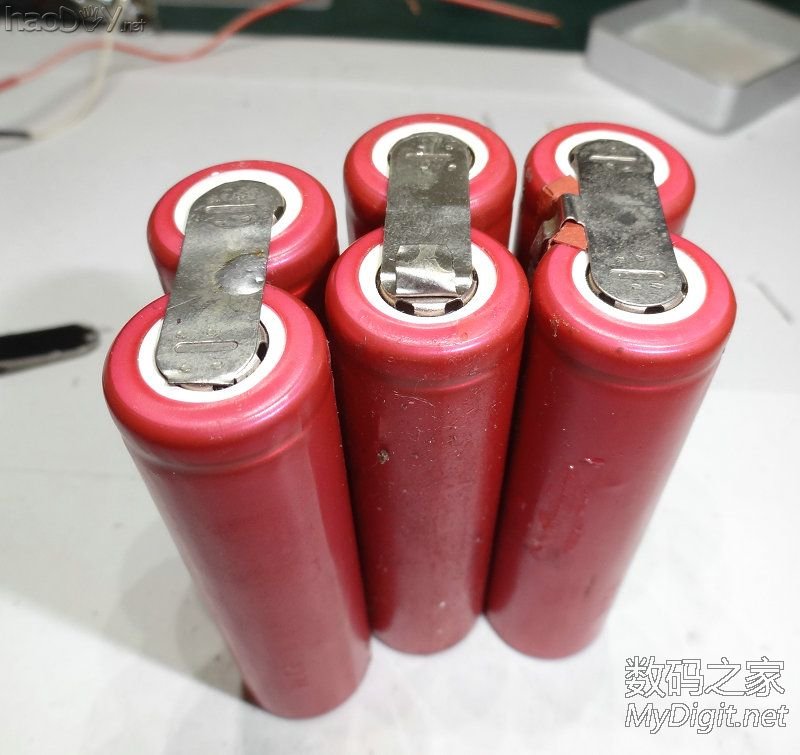

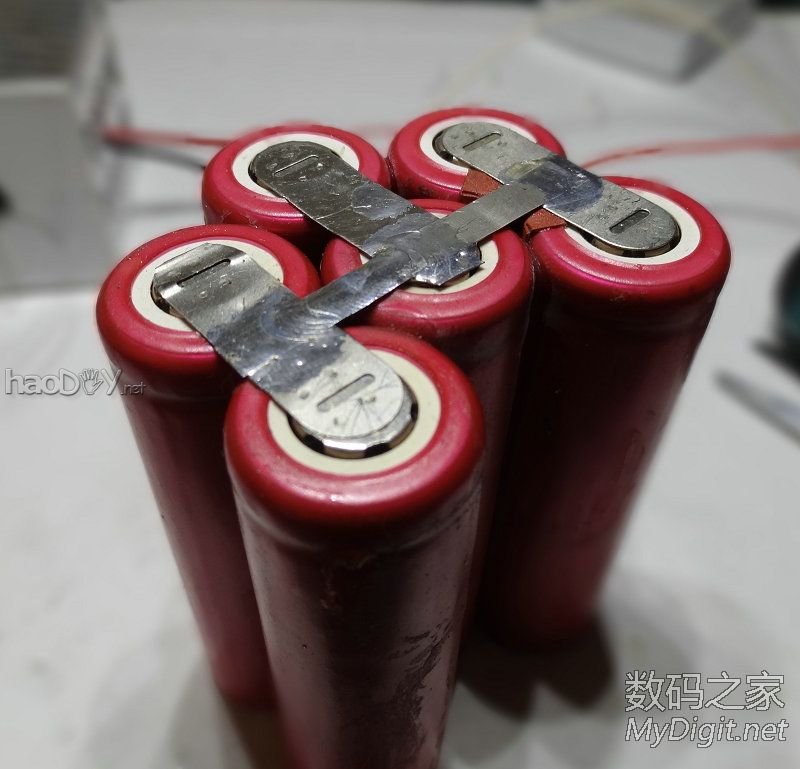

把电池都并联起来。

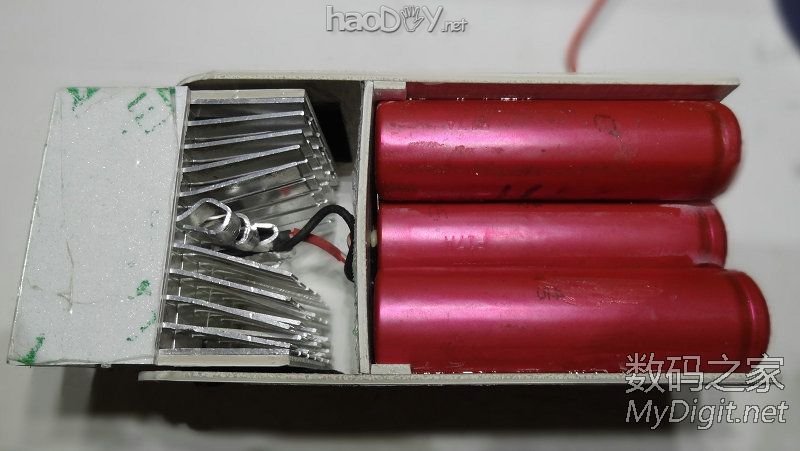

为了防止散热片在转动的时候刮到灯头的线，散热片只能弄成这样的了。。。
一堆鸡肋的东西组合成个led应急灯

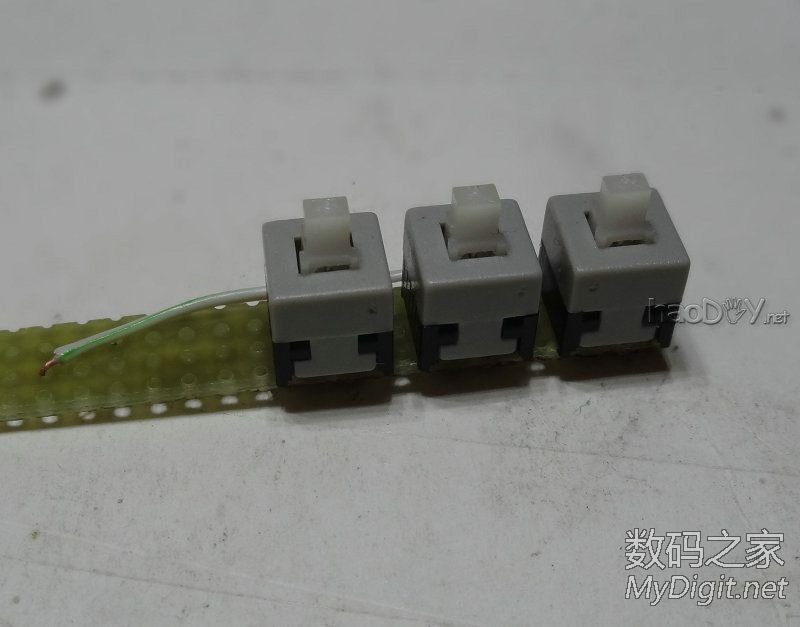

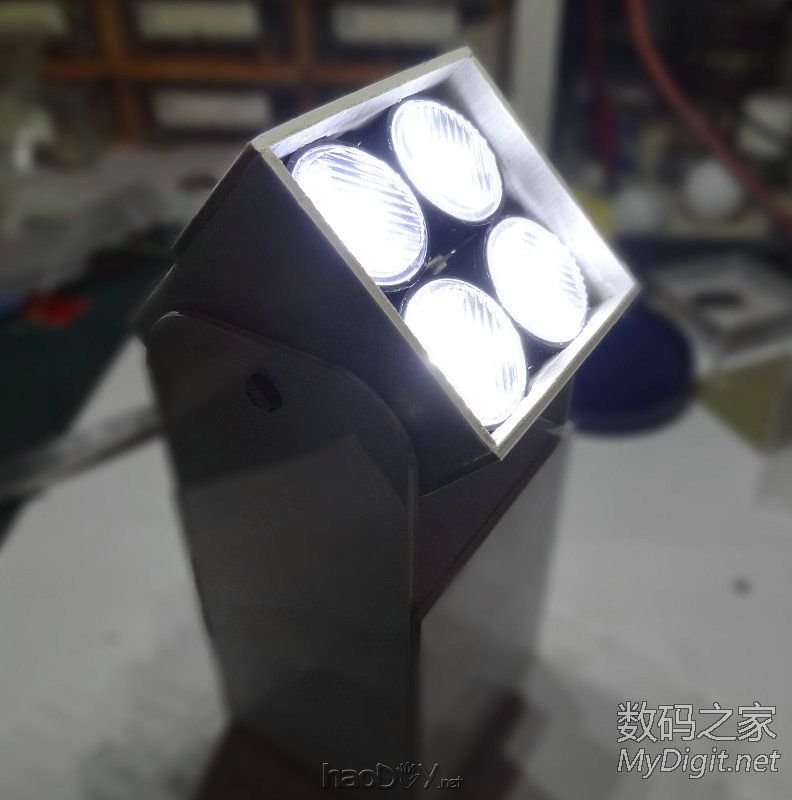

没找到三段的开关，只能用三个按钮开关代替了。一共三档亮度。最低亮度是两个7135供电，就是700ma，然后是三个7135,1050ma，最亮是4个7135,1.4A。灯头那个散热片完全无压力。
一堆鸡肋的东西组合成个led应急灯

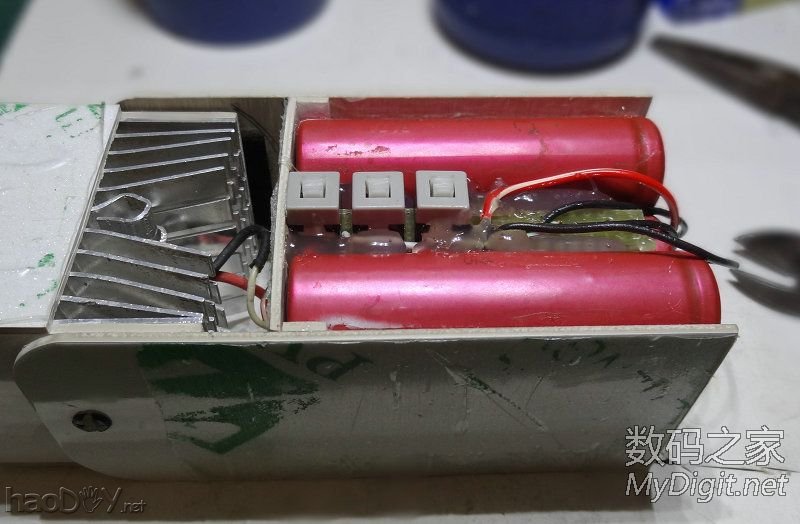

热熔胶固定好开关板。
一堆鸡肋的东西组合成个led应急灯

继续裁板子粘外壳。保护膜撕掉后，白净多了。
一堆鸡肋的东西组合成个led应急灯

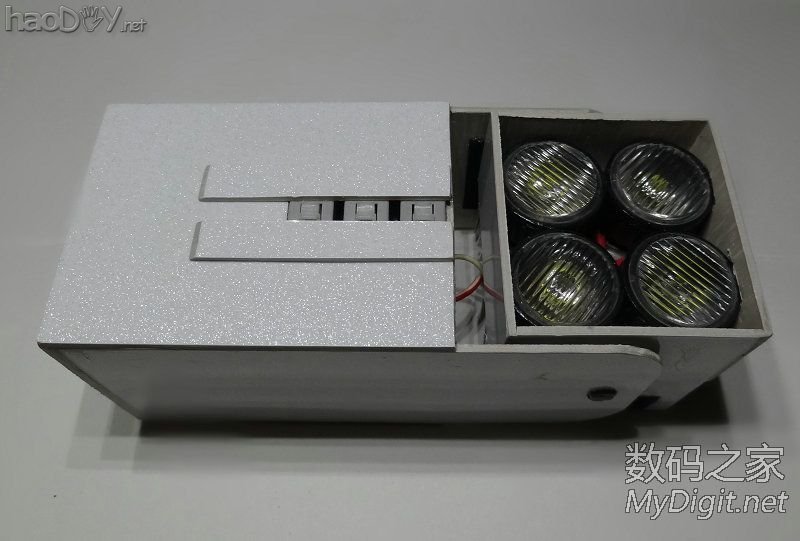

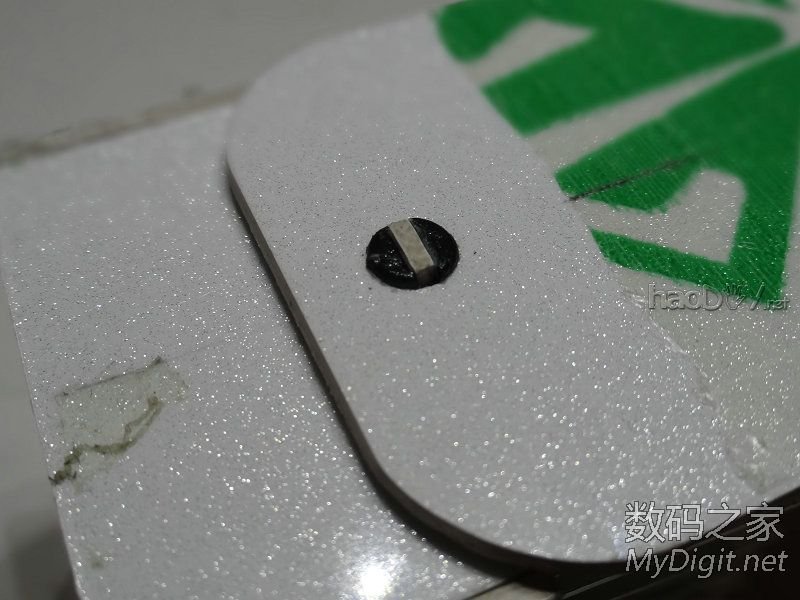

开关我是按下断开，按起接通这么接的。外面多贴两条板，可以防止开关误接通。
一堆鸡肋的东西组合成个led应急灯

用小锉刀修边。把边角修圆滑一点。
一堆鸡肋的东西组合成个led应急灯

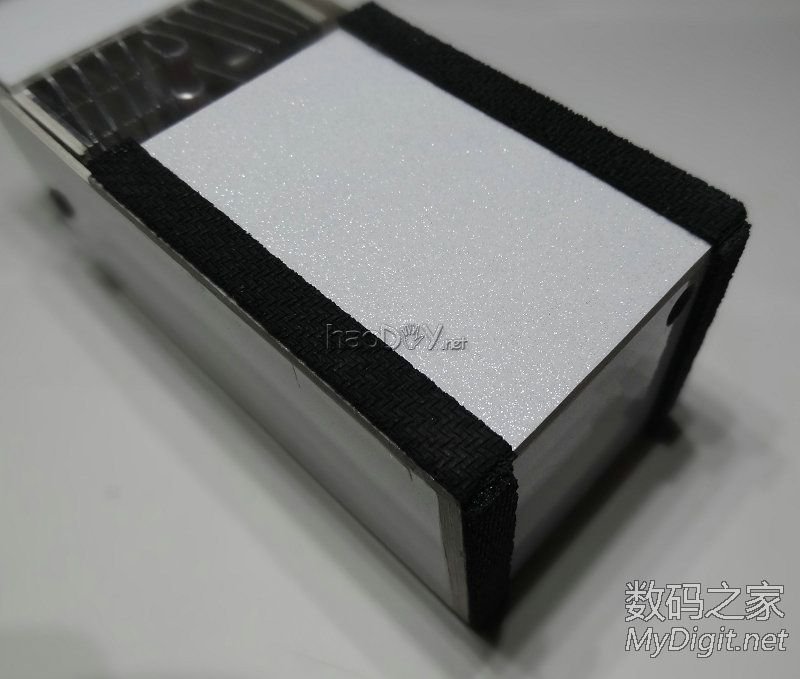

贴上两条防滑条。这个，其实就是那种最便宜的发泡鼠标垫，把印有图案那层布撕掉。

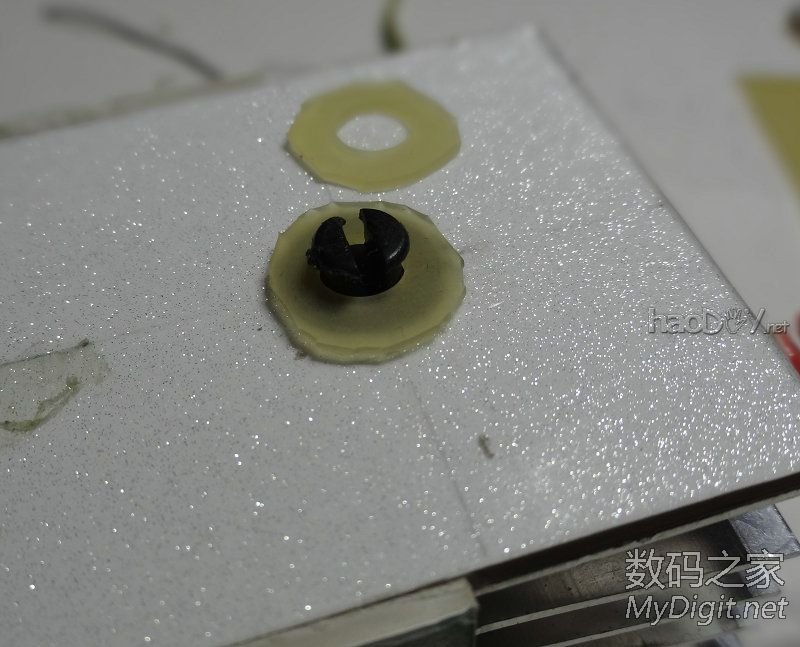

尾部是5.5的DC口。直接用外置4.2V充电。
一堆鸡肋的东西组合成个led应急灯
