制作220VLED节能灯(2)

时间:2014-06-20 21:14来源:未知 作者:admin 点击:
⑷ 步骤四:移开焊丝图(d)焊丝熔化一定量后,立即向左上45方向移开焊丝。 ⑸ 步骤五:移开烙铁图(e)焊锡浸润焊盘和焊件的施焊部位以后,向右上45方向移开烙铁,结束焊接。从第三步开始到第五步结束,时间大约也

  ⑷ 步骤四:移开焊丝图(d)焊丝熔化一定量后,立即向左上45°方向移开焊丝。

  ⑸ 步骤五:移开烙铁图(e)焊锡浸润焊盘和焊件的施焊部位以后,向右上45°方向移开烙铁,结束焊接。从第三步开始到第五步结束,时间大约也是1~2秒。

制作220VLED节能灯

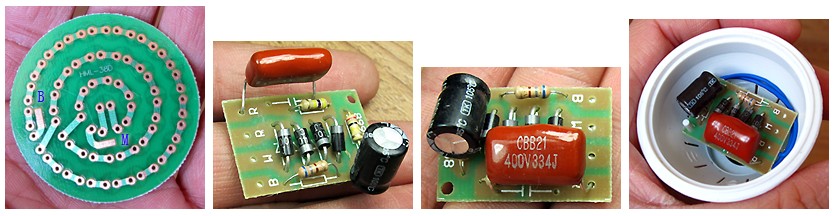

  将灯头内引出的两根蓝色软线焊接到电源板上标有“R”的两处焊盘,电源板的 M 端接LED板的中心焊盘,B端接LED板的外圈焊盘。最后将电源板上预留的孔套入灯壳内的固定塑料柱上,顺便用烙铁烫一下塑料柱可以固定好电源板。LED灯板可以卡在灯壳内,一般比较紧密也可以用热溶胶分别固定电源板和LED灯板,防止晃动和意外短路。做好的LED灯不但很轻不容易摔坏,而且亮度相当于5W的节能灯还很漂亮哦!制作注意事项:请仔细多次后通电试验,注意人身安全,谨防触电!

  常见故障:

  因为这款灯的LED数量众多,很容易因为其中一个LED损坏或者LED管脚和PCB焊接不良造成全部不亮,所以制作成功的关键还是在焊接LED时务必认真仔细!排查的方法如下:用万用表直流250V电压档测量,黑表棒固定在M点,红表棒从B点依次测量每个LED端的电压(测量时千万注意安全,此时整个电路板和交流市电没有隔离,触碰板上零件有触电危险!)如果电压消失说明这个LED损坏(如装反、LED管芯开路、LED焊盘齐根处PCB短路、LED虚焊等等),还可以用直流电压检测LED,先彻底断开交流电源!然后如用10V左右的直流电压,4个LED串连后通电测试,可以快速判断出故障。
