前几天看到朋友的手电可以调2种光，强光和弱光，于是乎我就研究了一个能无极调光的手电，因找不来聚光瓦就凑活着用吧！

#p#分页标题#e#

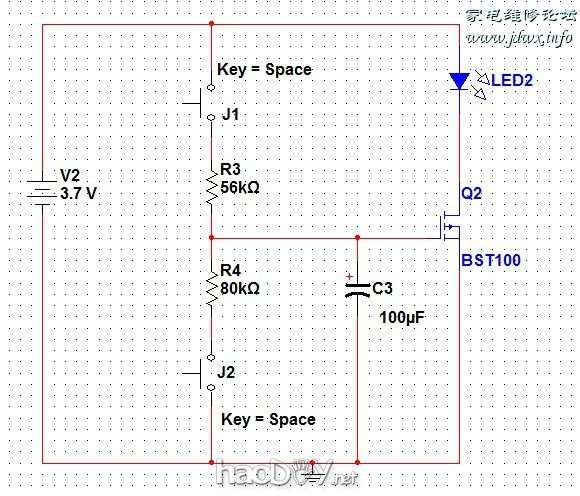

先说下原理：

本电路采用了场效应管可用作可变电阻的特性！
按S1给电容充电，使场效应管的栅极电压不断慢慢升高，使管子慢慢导通，这样就看到灯泡渐渐的亮起来。
按S2给电容放电，使场效应管的栅极电压不断慢慢降低，使管子慢慢截至，这样就看到灯泡渐渐的暗起来。

很简单，很好玩的电路，如果配合可控硅能调节220v的白炽灯哦！

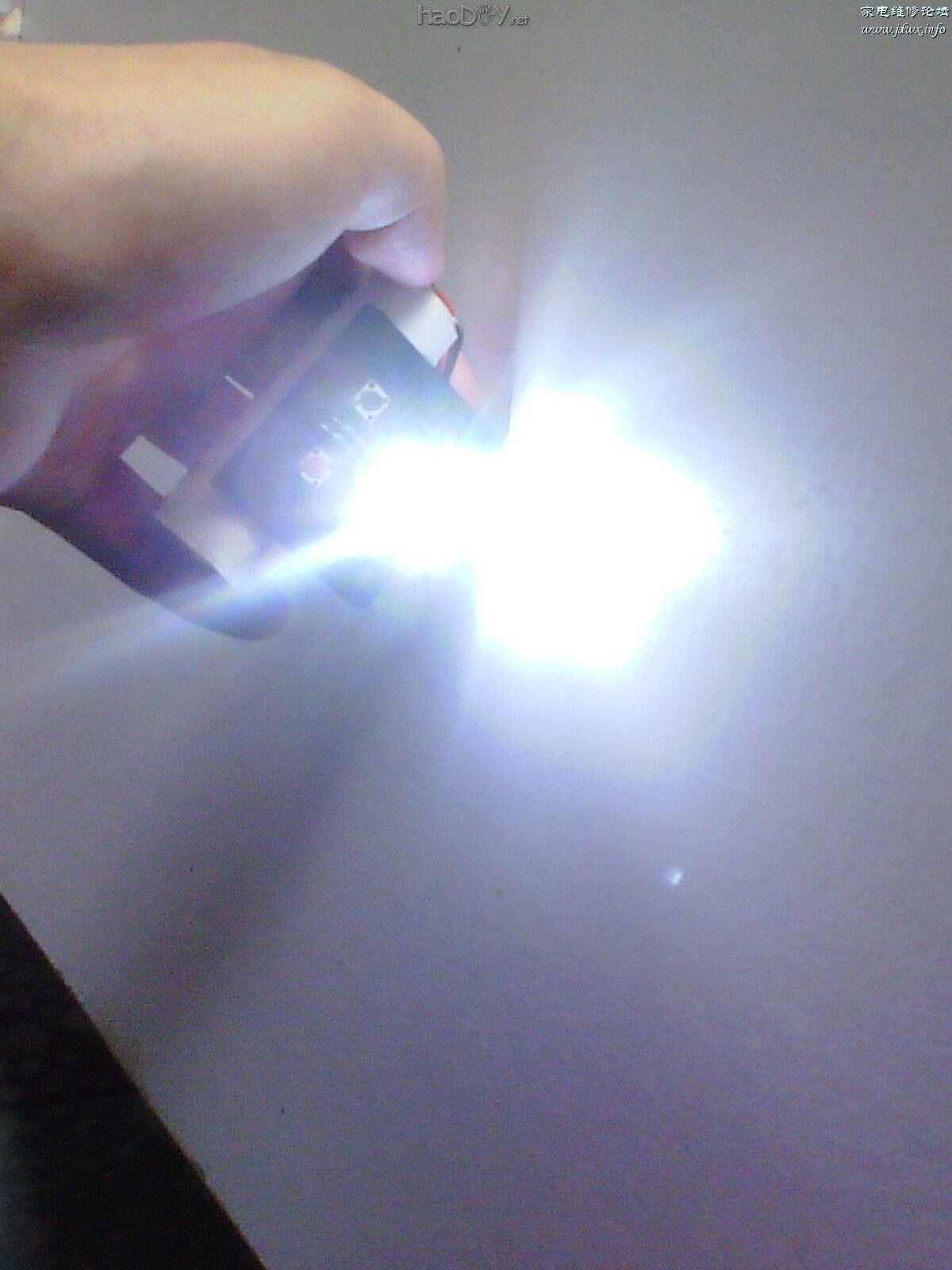

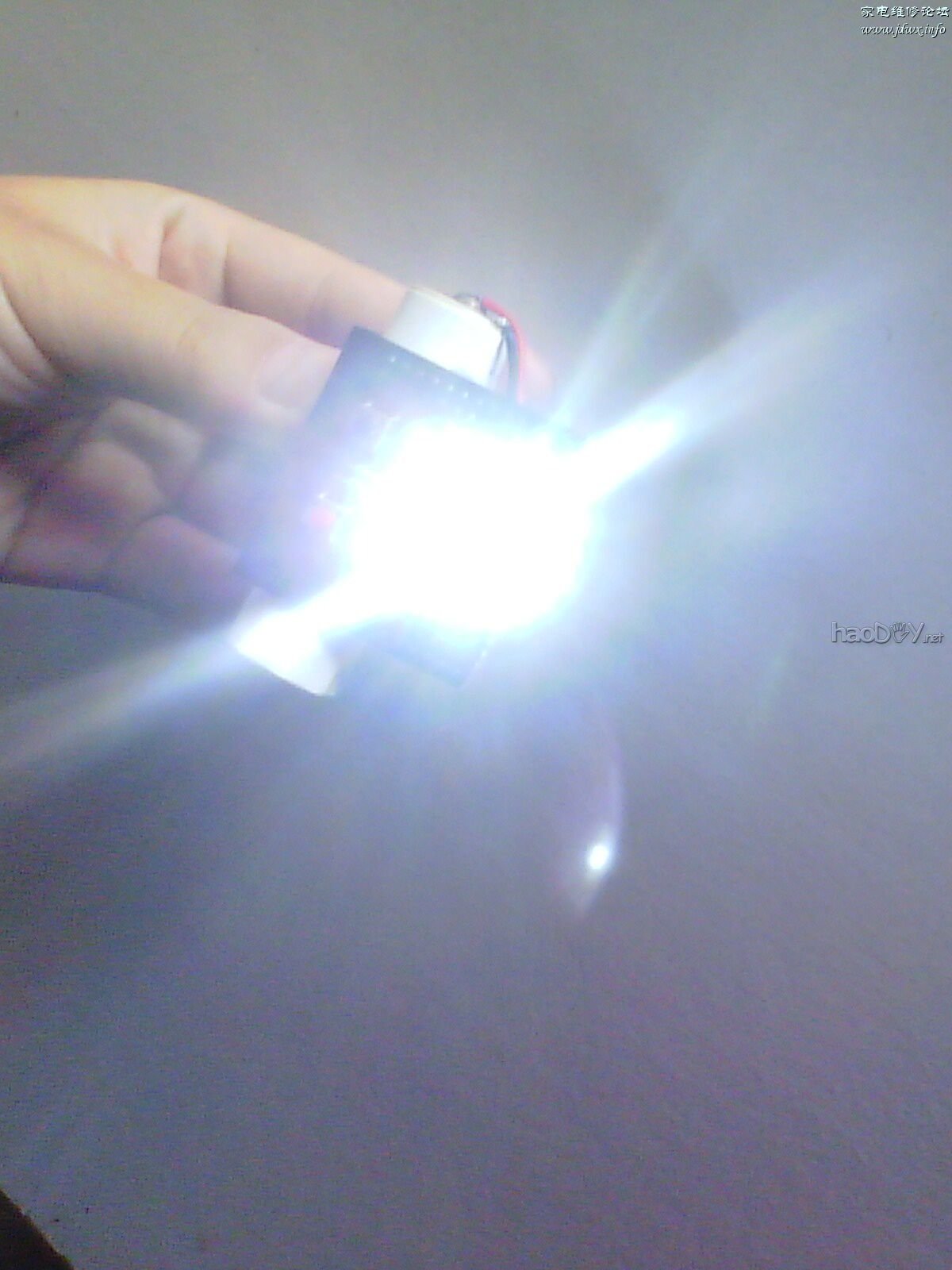

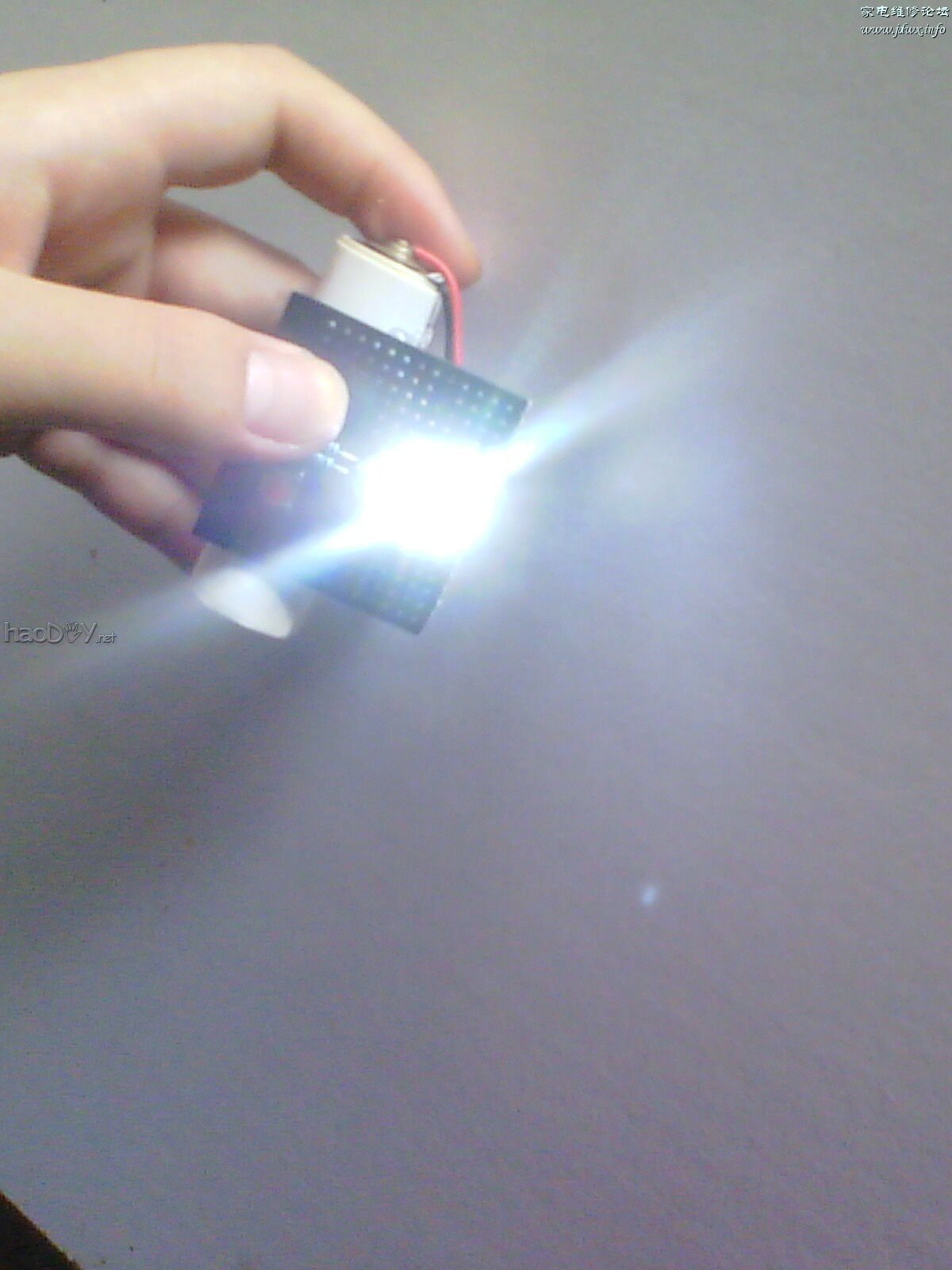

此产品很好用哦，可以180度自由调节方向，可以竖着放，横着放，斜着放，满足不同方向的照明。
本电路采用18650超爽电池，保证电路工作稳定，时间长，可充电！
采用超高亮的食人鱼白色灯珠保证亮度！
采用2个按键开关，可以随时调解不通的亮度，达到不同要求的照明！
采用电脑主板的0202NY场效应管（因为别的没有就这一个，哈哈）

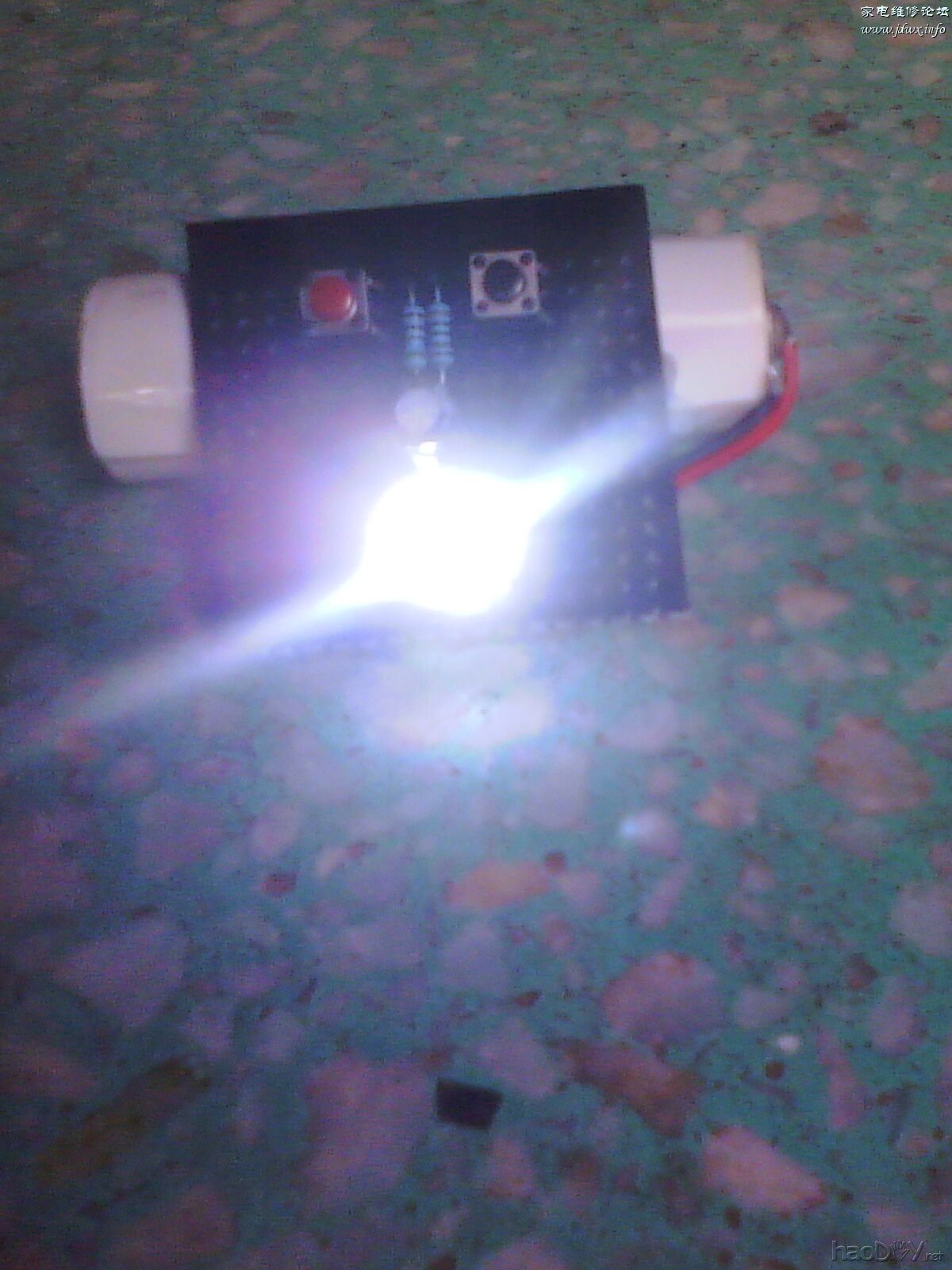

采用坦克式结构排列元器件，更美观，更漂亮！

本人文凭不高，小学文化，语言表达不是很好，大家凑活着看吧！ (责任编辑：admin)
