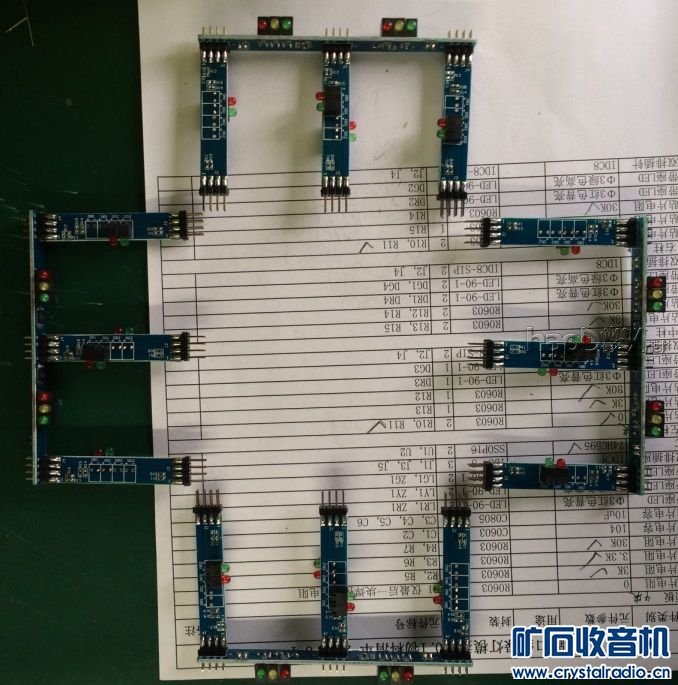

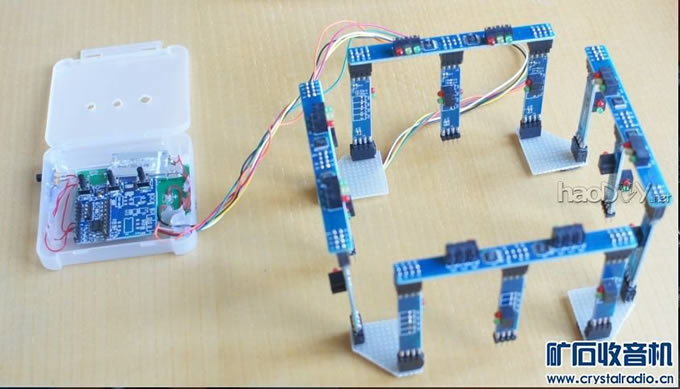

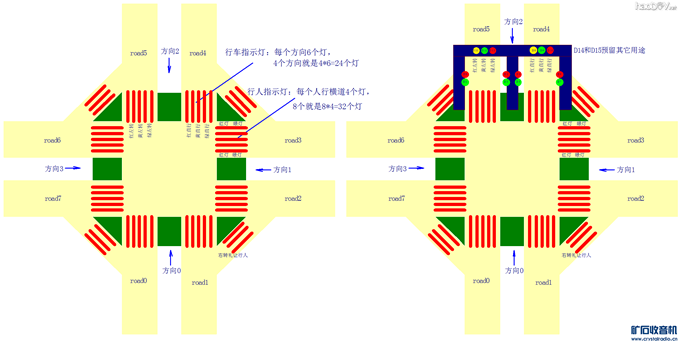

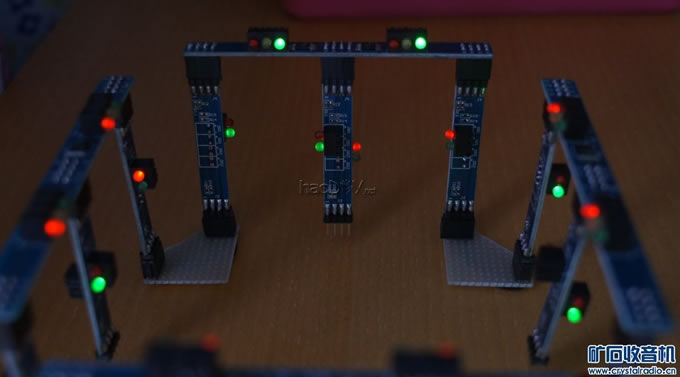

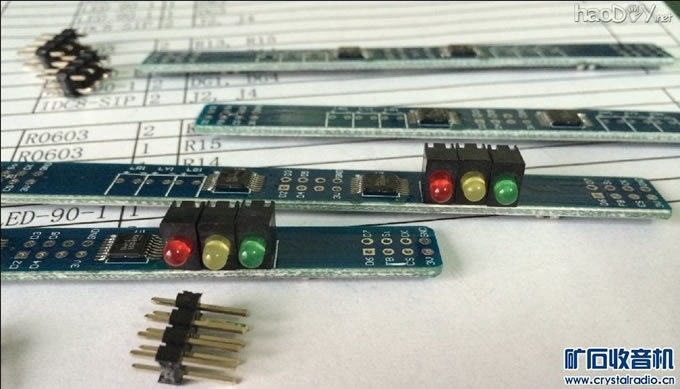

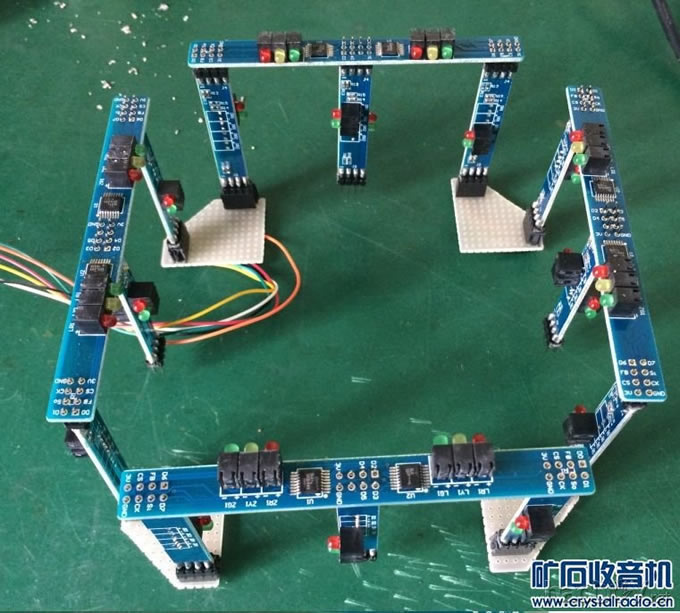

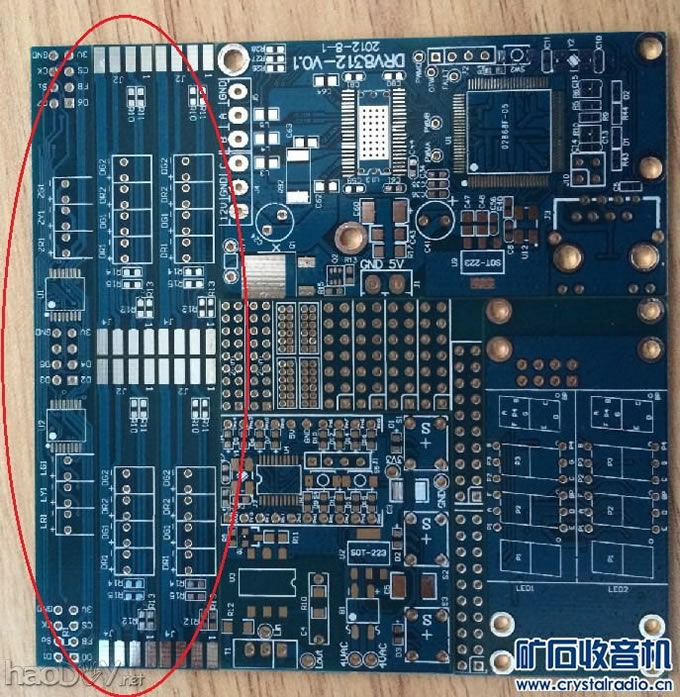

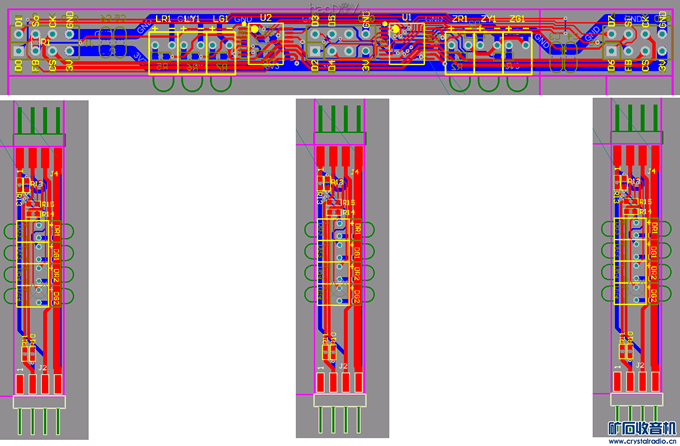

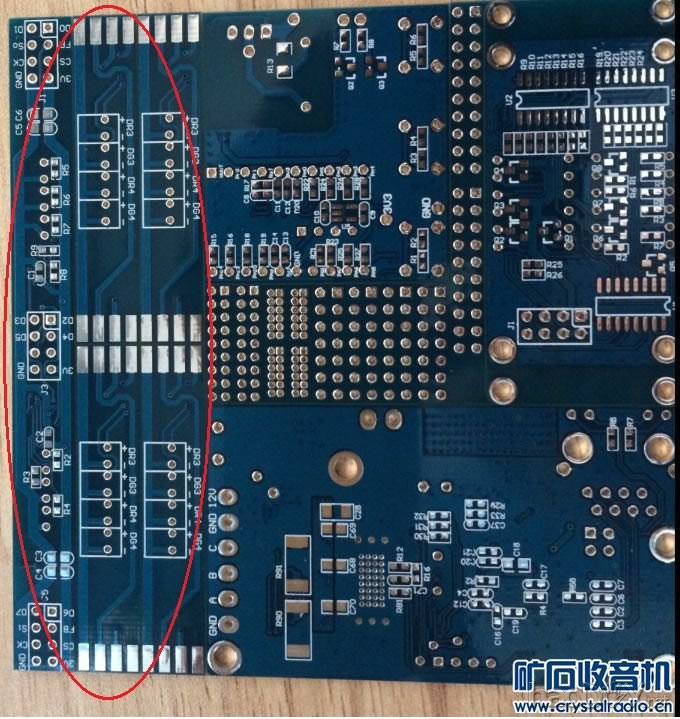

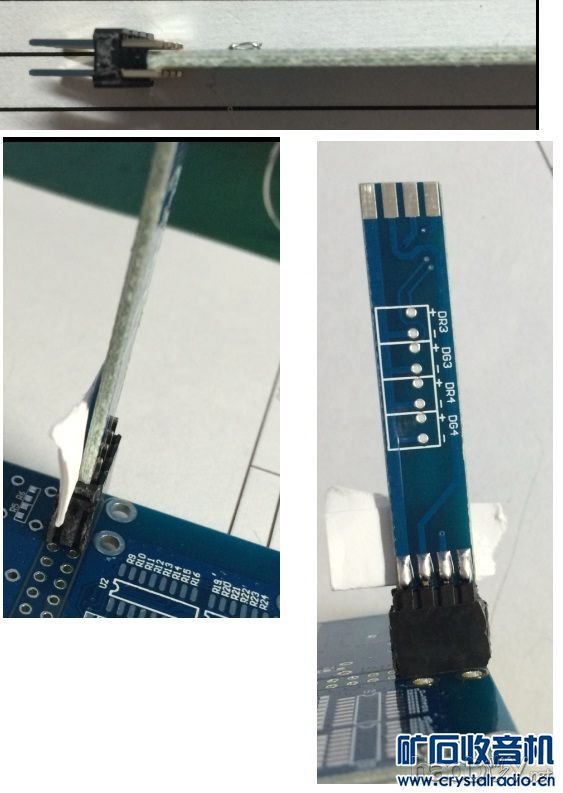

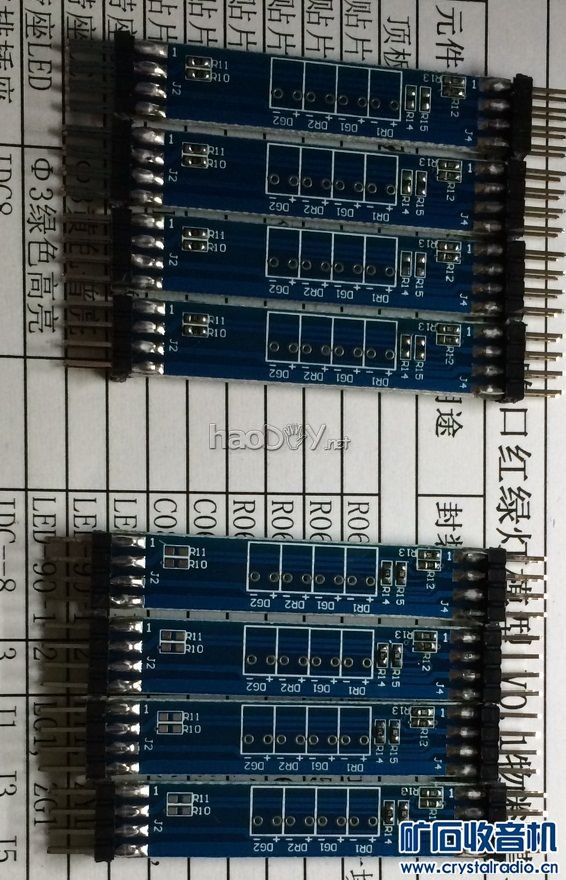

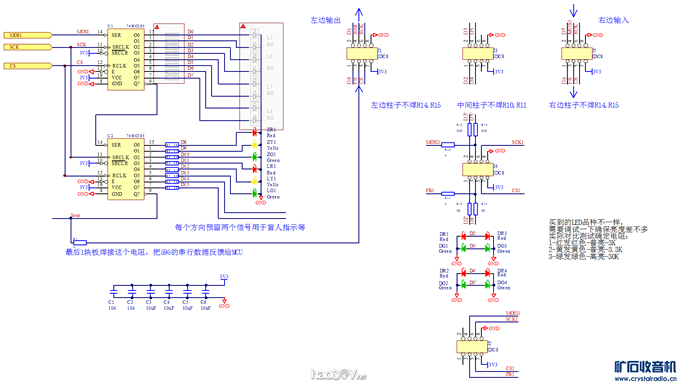

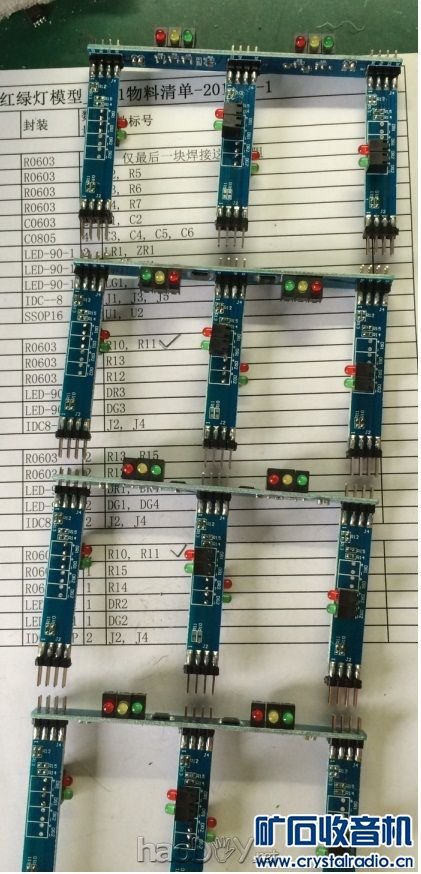

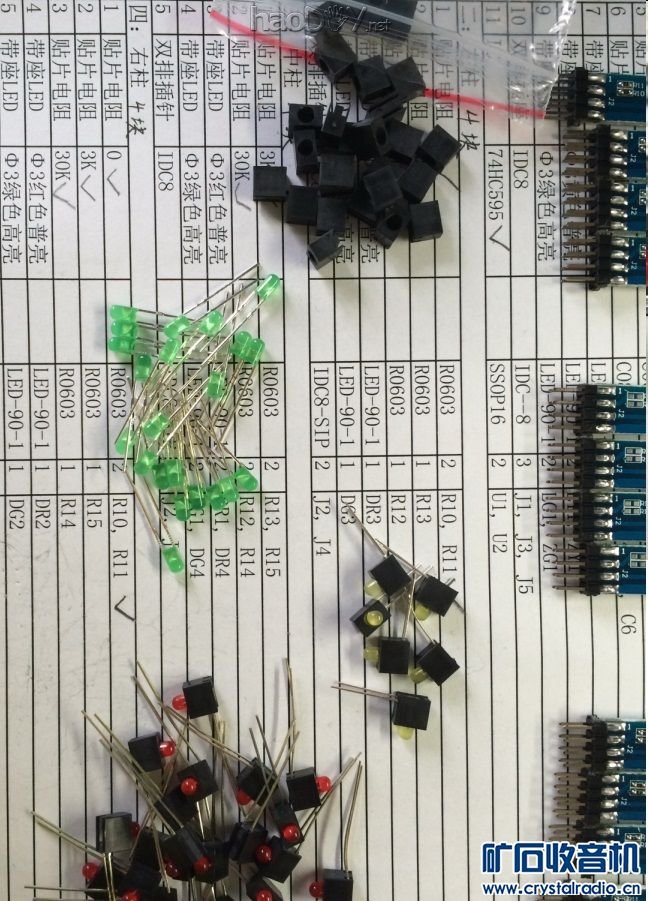

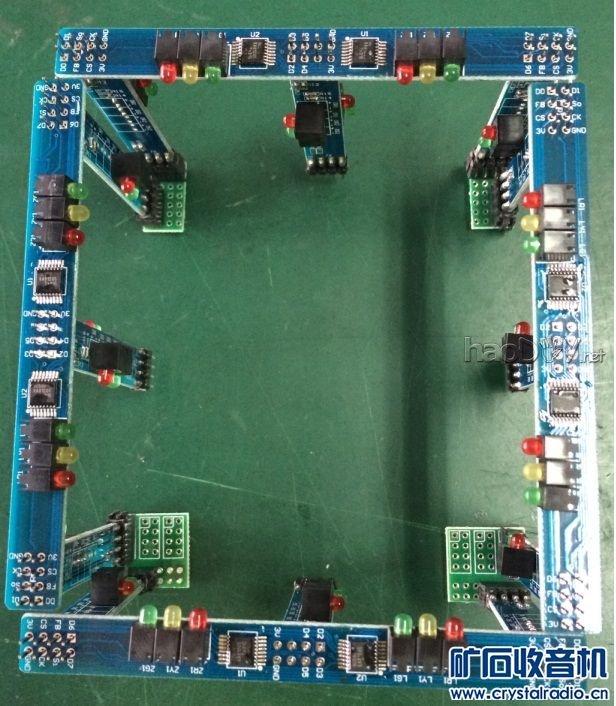

小孩上了幼儿园，对各种交通标志很感兴趣，由此萌生了做一个交通模型送给他的想法，经过对比最终选定了十字路口交通灯：架构简单，不需要太多的机械加工，电路和软件都是我擅长的，声光效果都有。 大家每天经过路口都能看到交通灯可能觉得不稀奇，真要做起来还真不简单。 工程师要做一样东西总喜欢按项目流程去搞： 下面的图片有点大，如果看不清，需要点击图片放大才能看到完整大图 第一步：收集资料，建模  如图所示，典型十字路口需要56个信号灯，一般人可能都直觉不可能有这么多…… 好了，电路架构和程序架构都在图里了。 第二步：设计原理图  我们用74HC595级联+静态显示的方式驱动56个LED，每个方向的横杆上分配2片，立柱则只放LED，这样好处是只需要做两种PCB：横杆和立柱，立柱焊不同元件和跳线实现左、中、右功能 第三步：设计PCB  为了节约成本，横杆设计成10x1cm，立柱设计成5x1cm，每张PCB放4个立柱，总共占用10x3cm。这样在一张标准打样10x10cm的PCB里只需要占用3/10的面积……现在打样10张10x10cm的PCB是50块钱包邮，就能得到10个横杆，40个立柱，可以做两套模型。 第四步：设计控制电路 用的是1元POS的充电宝护板和锂电池，加一块带小MCU的板子，引出3.3V、GND、SPI的3个信号（MOSI、SCK、CS），总共5根线。这部分原理图没有画，当它是一个模块直接用了。 补充内容 (2016-11-26 18:14): 2016-11-26：本项目可做成套件，有意提供整套横杆、立柱和底座PCB+元件，坛友拿到手后自行焊接，并接上自己手头有的MCU板。PCB长宽比例可调整使得更美观。由于我不用劳心劳力，仅收取成本价+快递费。有意者先报名。 PCB打样回来了： 正面：  底面：  焊接：     组装：   第一个底座，有点小，显得太挤，淘汰掉：  第二个底座，加大间距，勉强看得过去：   调试：  |
