去年年底，从X宝购了2个遥控开关，准备给日光灯加装遥控开关。墙壁开关也要用，省得进屋还得找遥控器、

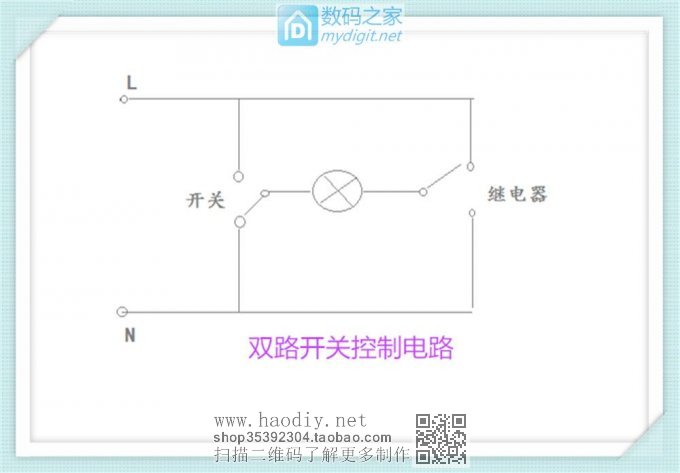

用双路开关控制一盏灯。以前用双路开关控制床头灯也装过，挺简单的。需要做的是开关部位短路，当作火线，另找一路零线放到开关盒中。双路开关电路图如下。

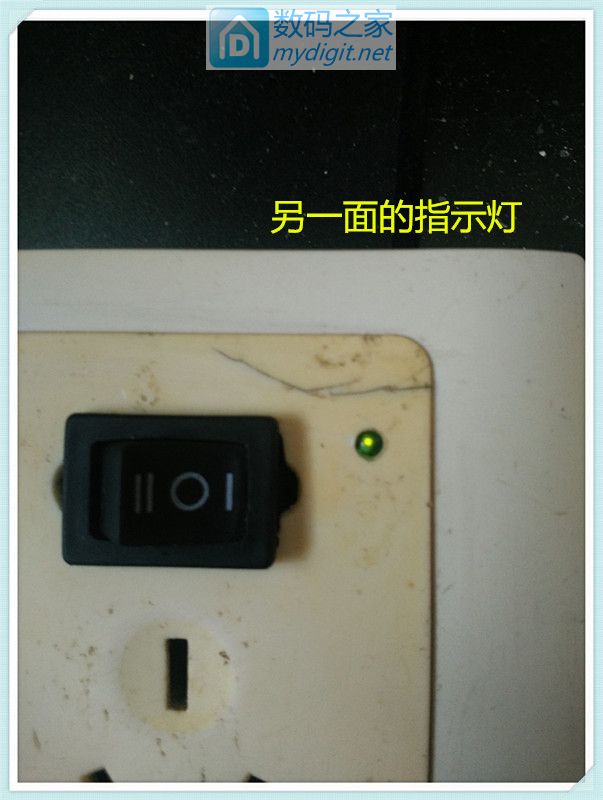

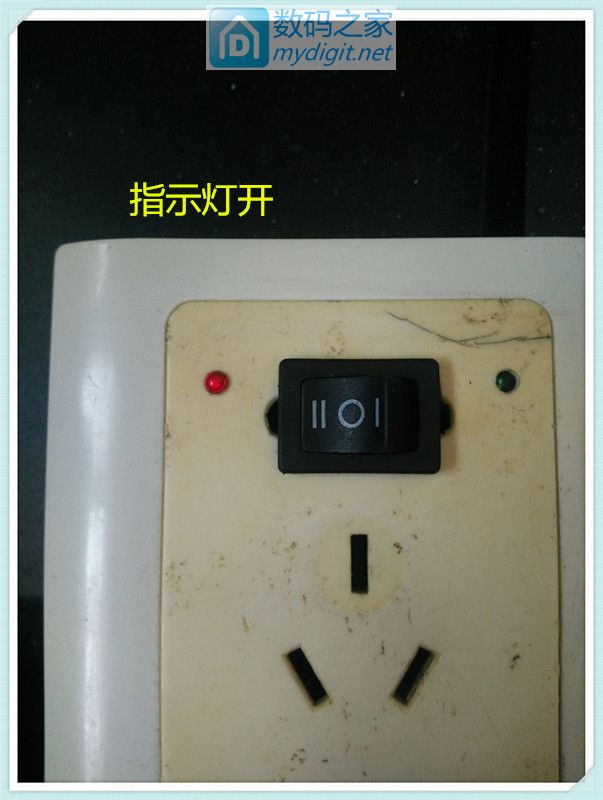

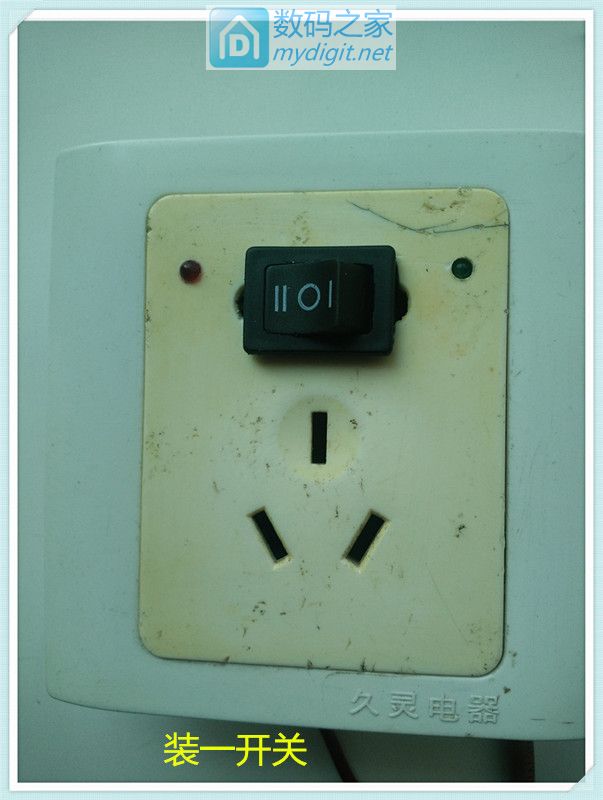

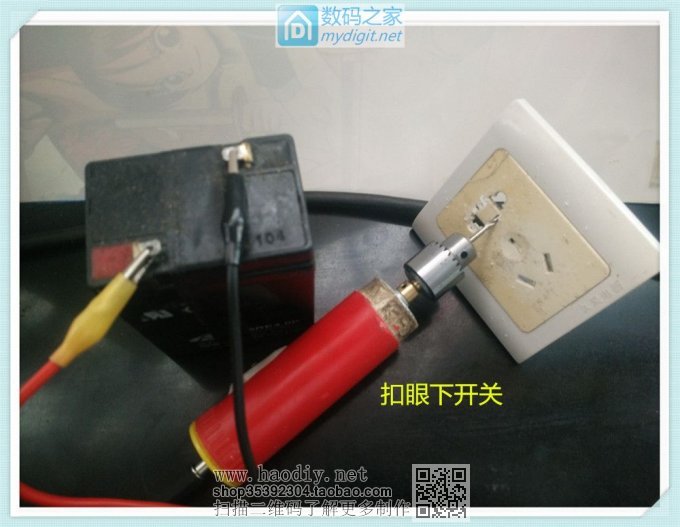

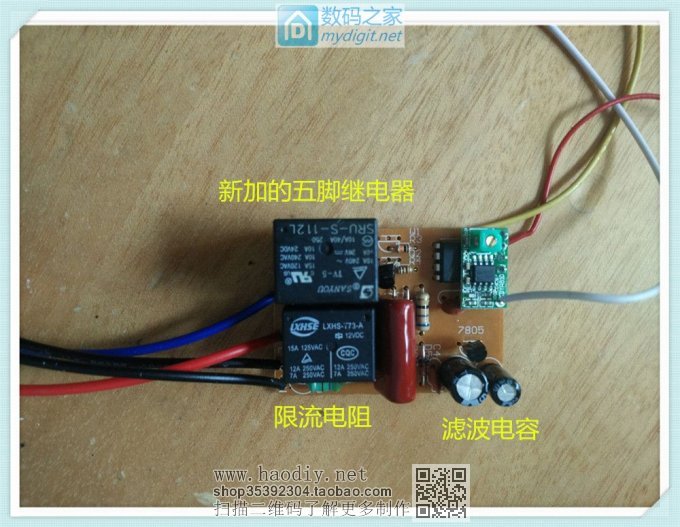

先改开关面板，改成单刀双掷的。另外加了LED显示。为了不让继电器线圈长期处于吸合

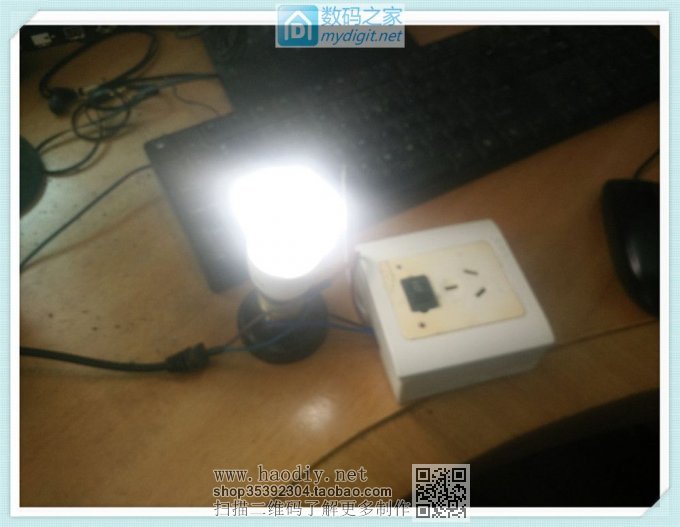

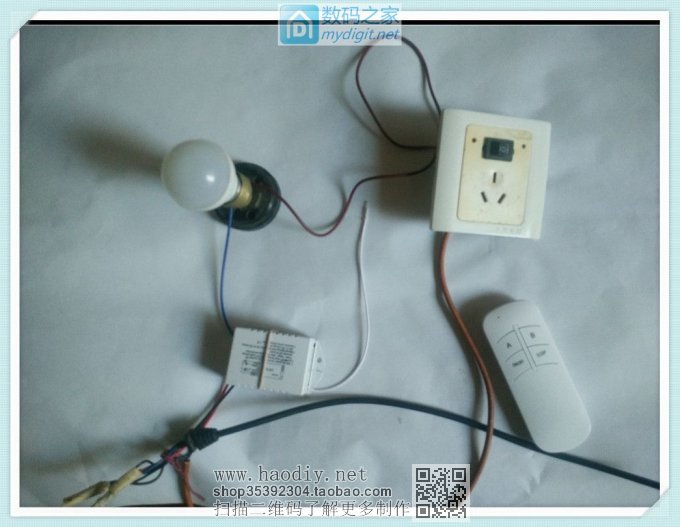

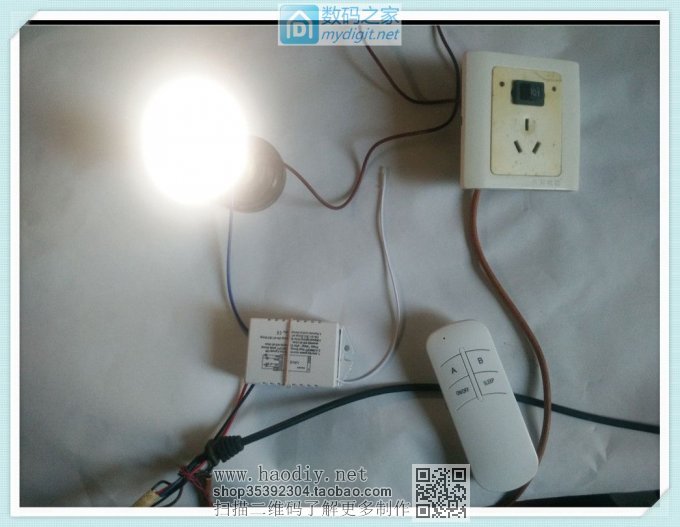

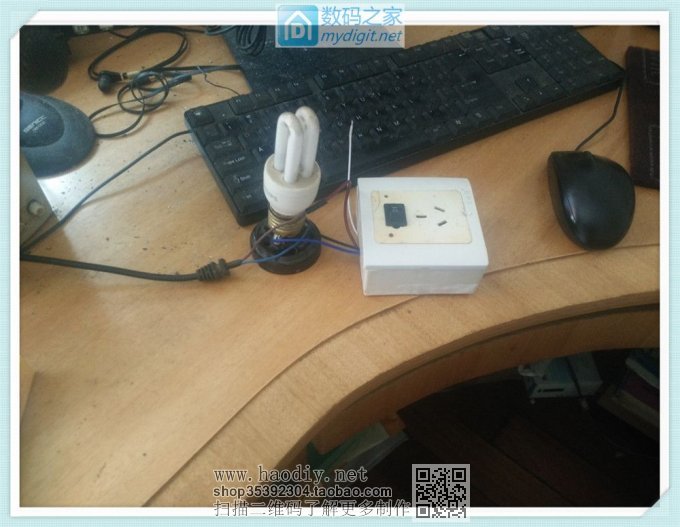

下面看一下效果。

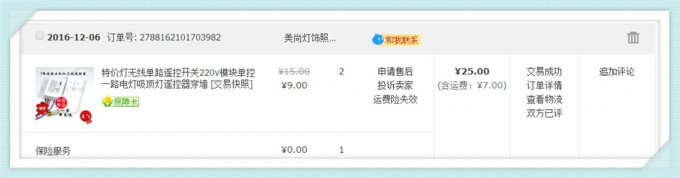

X宝的货单

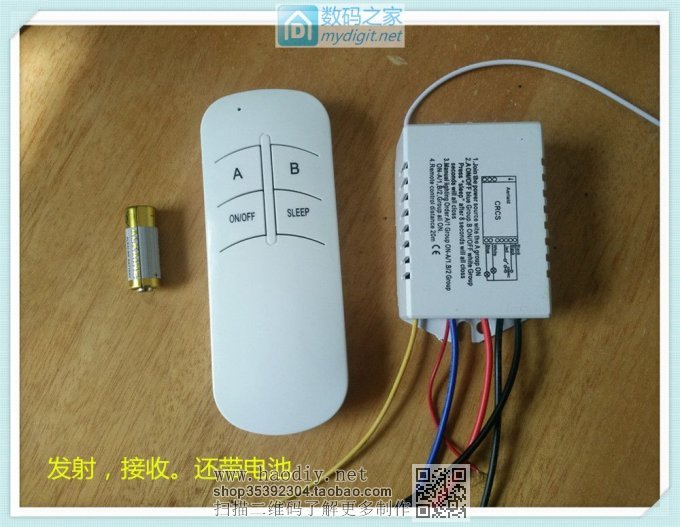

发射器，接收模块，还给配了一节电池。
]

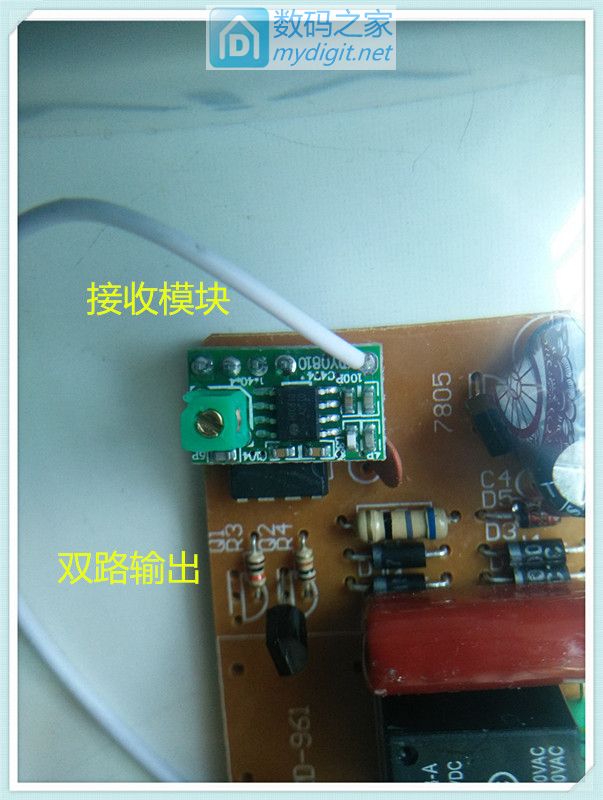

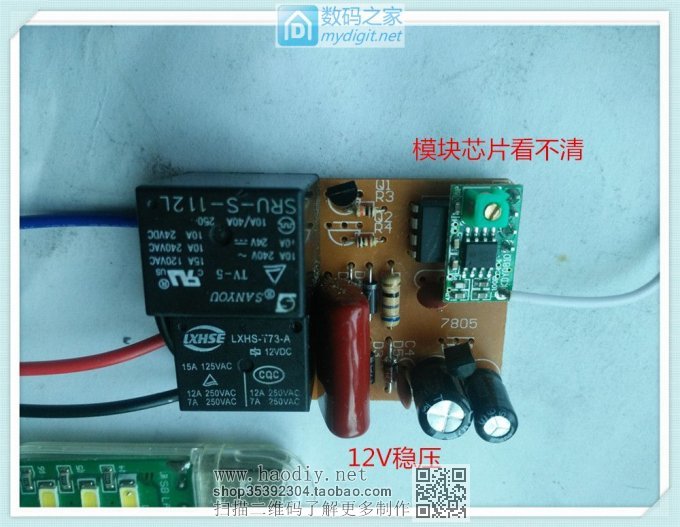

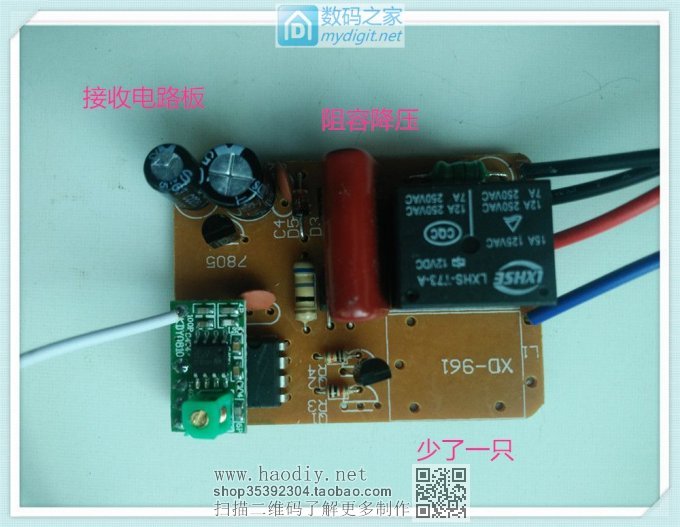

接收电路的电路板。

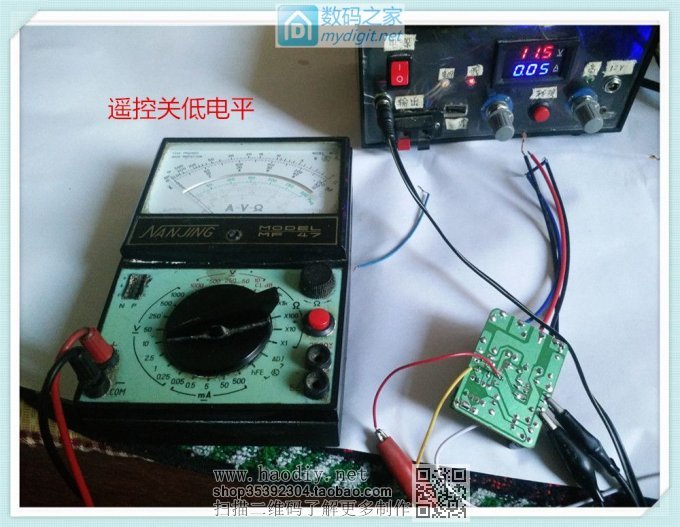

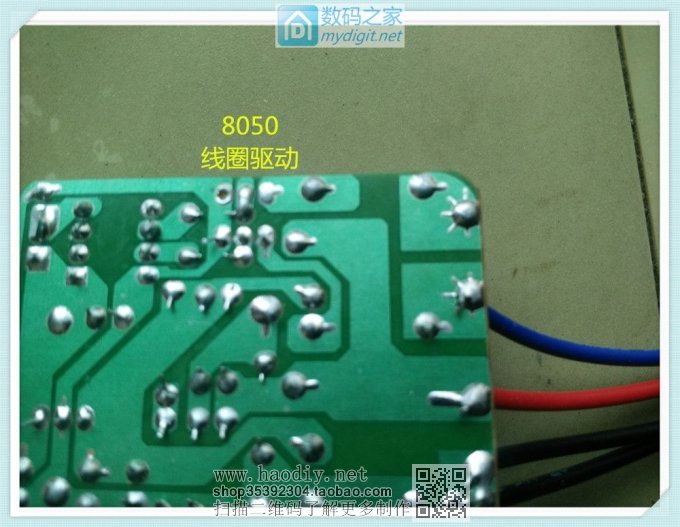

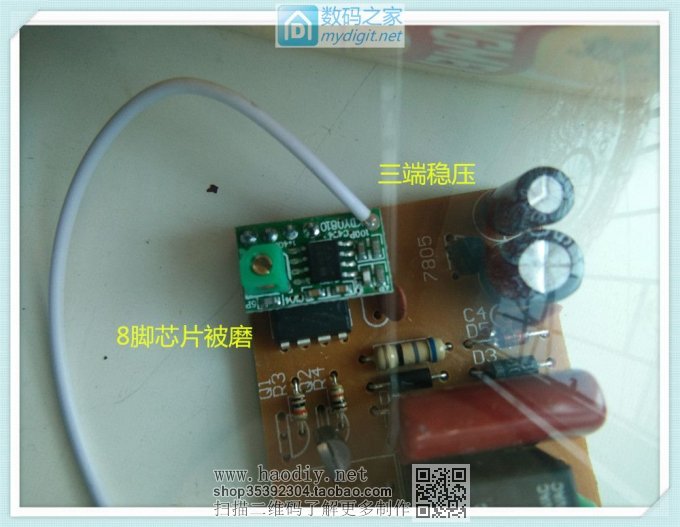

阻容降压，稳压管稳压。78L05稳压，供给芯片工作。两路输出只用了一路 用8050驱动继电器线圈。

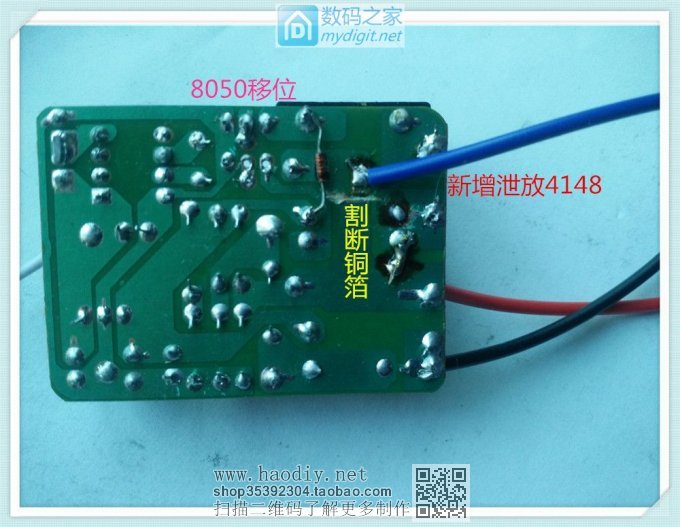

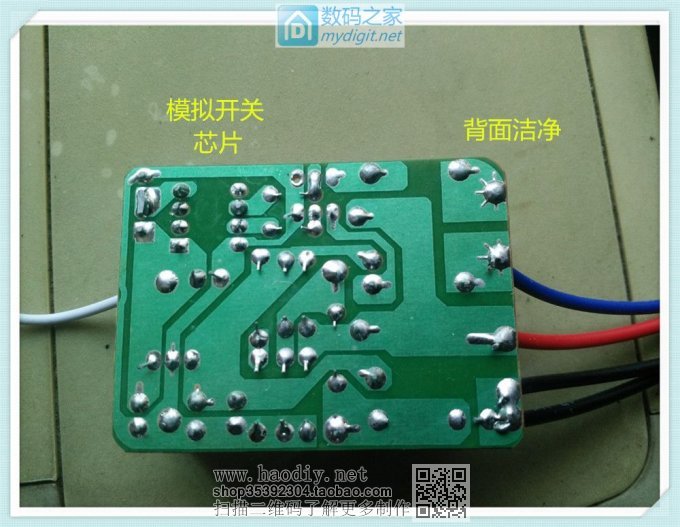

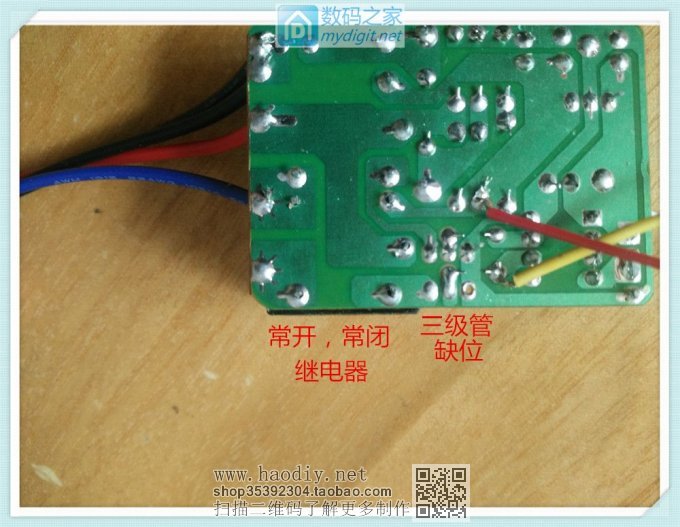

背面无元件。

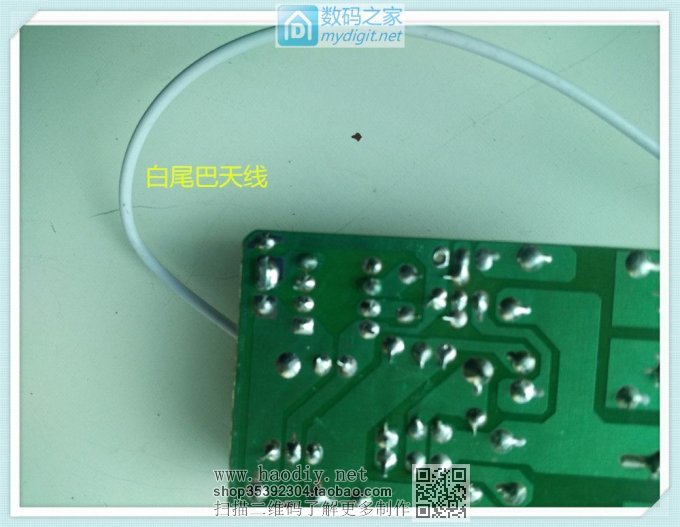

还带一白尾巴天线
接收
本帖需要占用2层楼，请勿占楼。谢谢大家、
