亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

时间:2017-07-11 16:45来源:数码之家 作者:wska 点击: 次
从论坛收了个26包邮的名图，烂尾三个月了，终于快搞完了，下面上一张镇楼图，一直用手机发贴电脑不大会用，下面话不多说了开始直播了，先从面板开始。。。。网上找了张图片不准铣完了，看看效果所有板用手磨机切的，加工后面的档板兄弟们先别插楼让我更新几楼

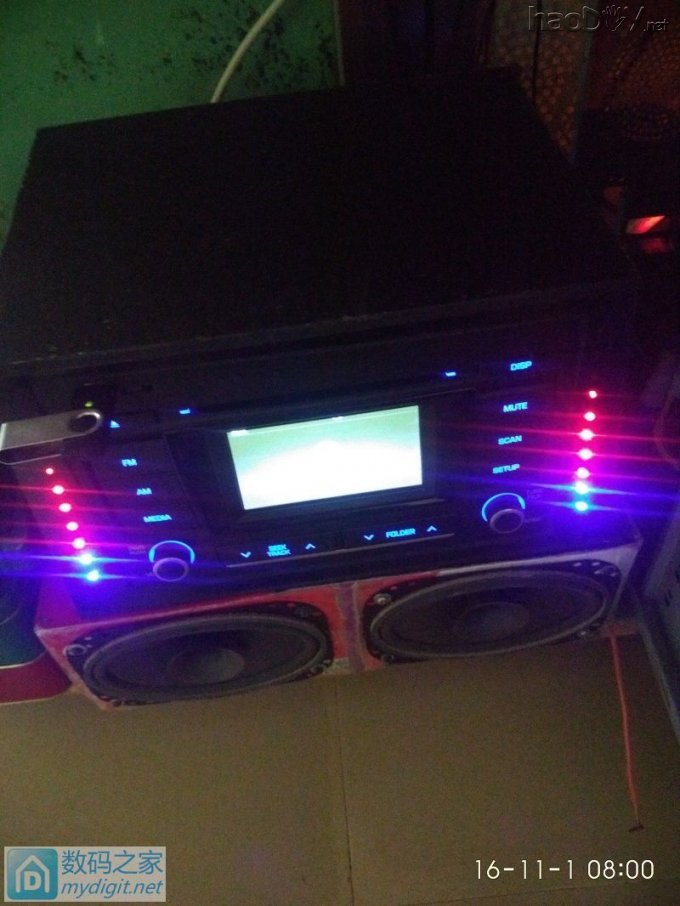

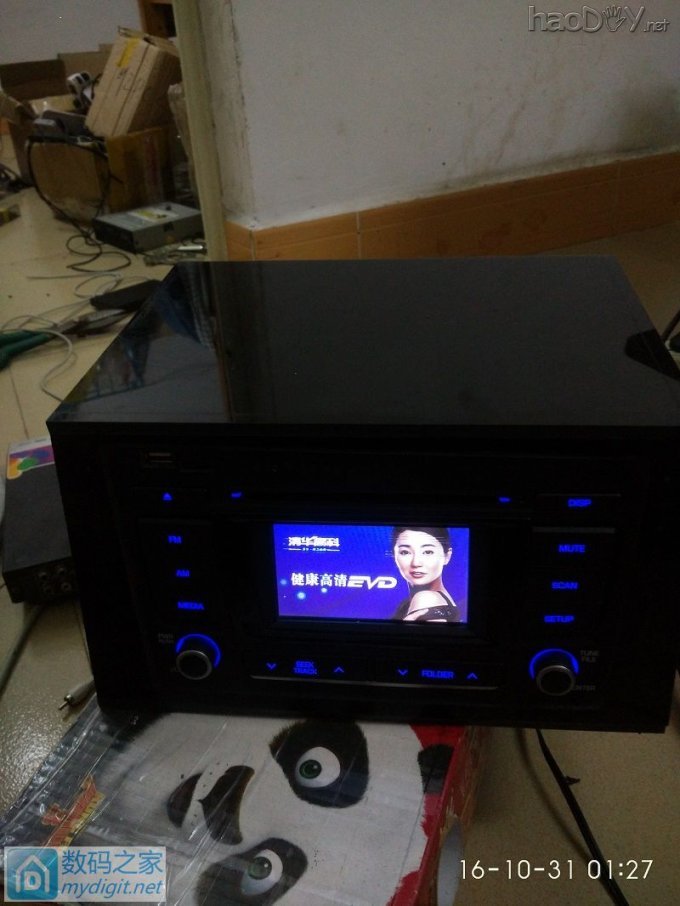

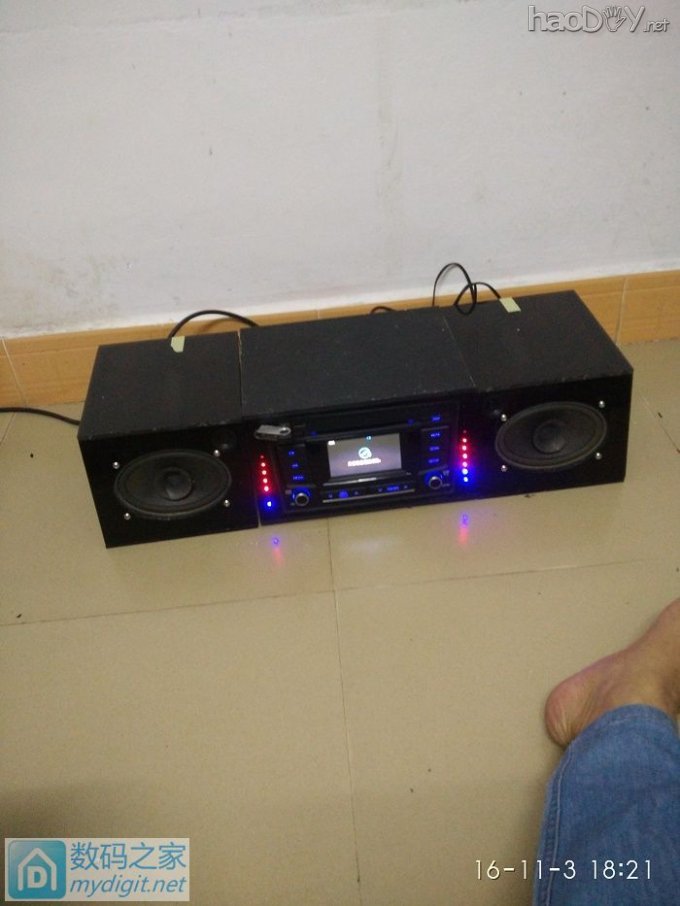

从论坛收了个26包邮的名图，烂尾三个月了，终于快搞完了，下面上一张镇楼图
亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。 ，亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。
亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。 亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。
一直用手机发贴电脑不大会用，下面话不多说了开始直播了，
亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。 亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。
亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。 亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。
亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

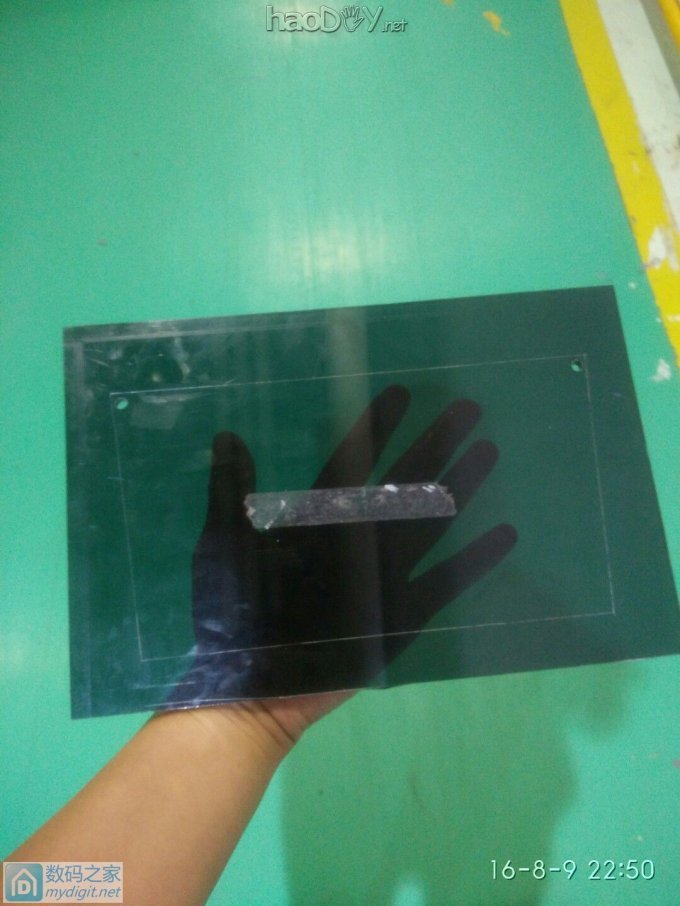

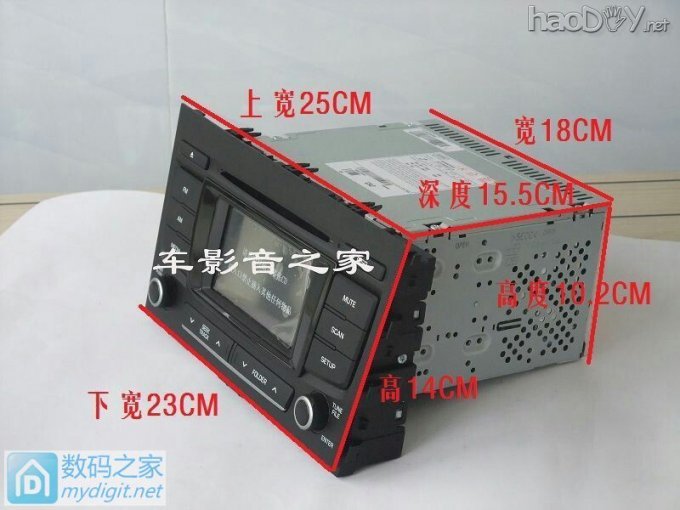

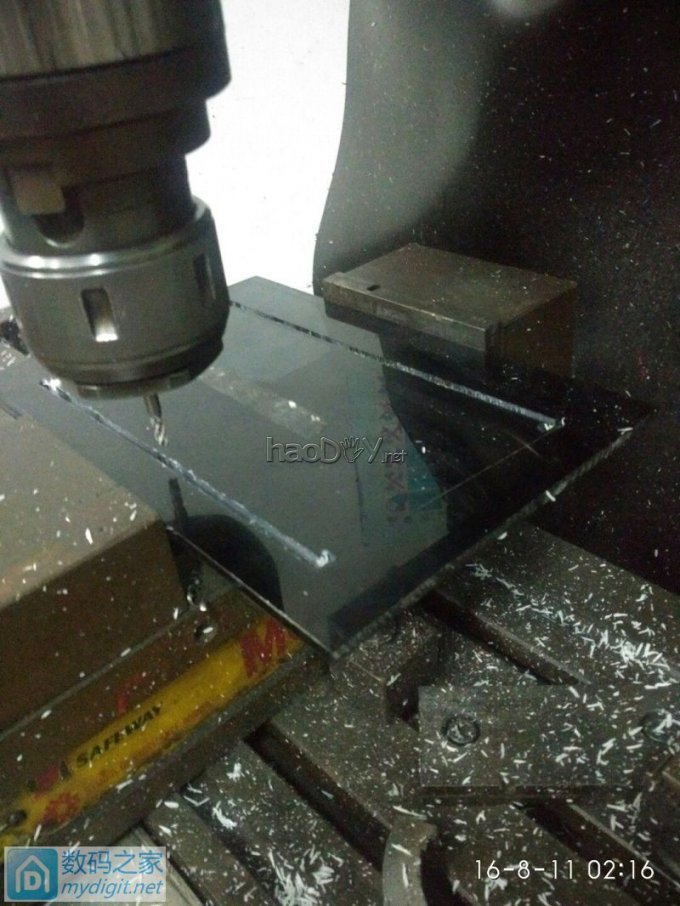

先从面板开始。。。。网上找了张图片不准
亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。
亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。 亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

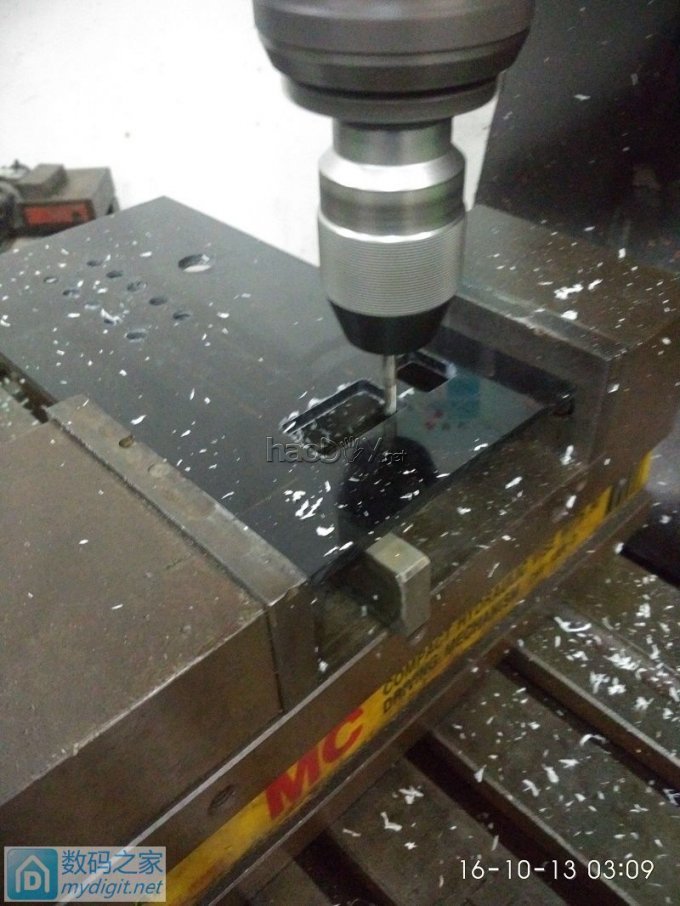

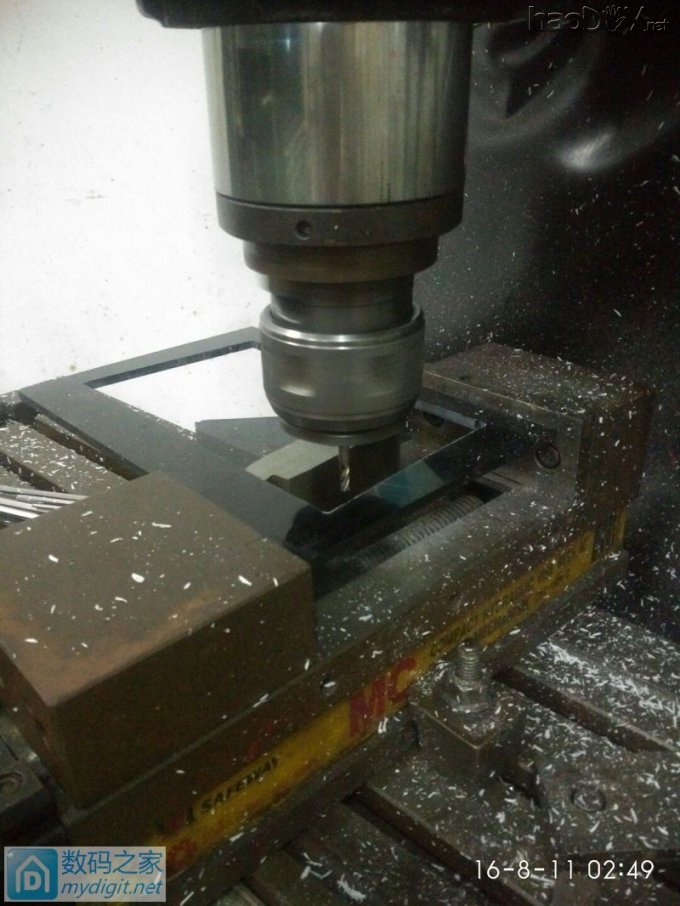

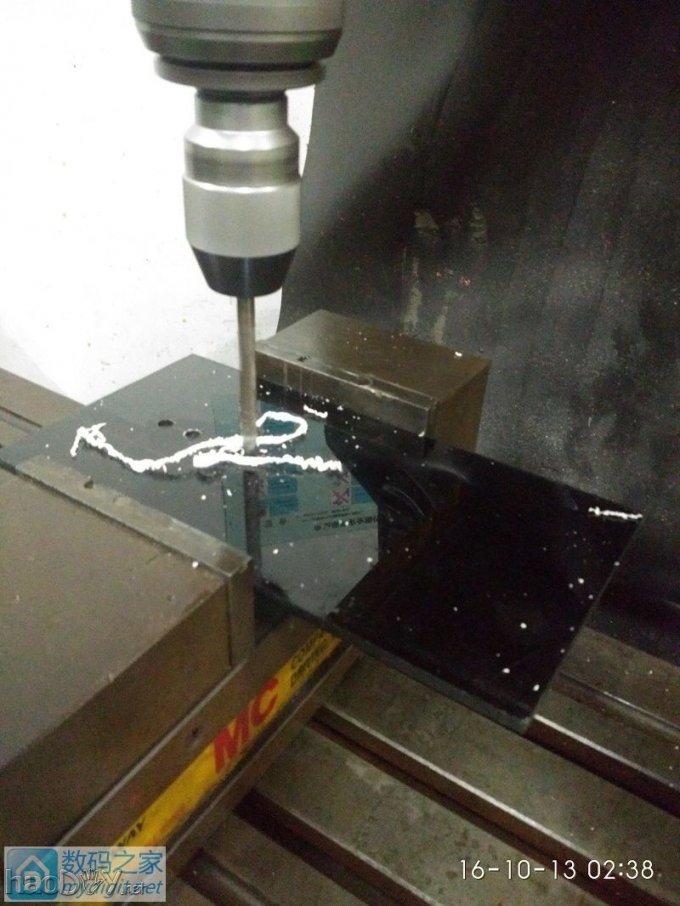

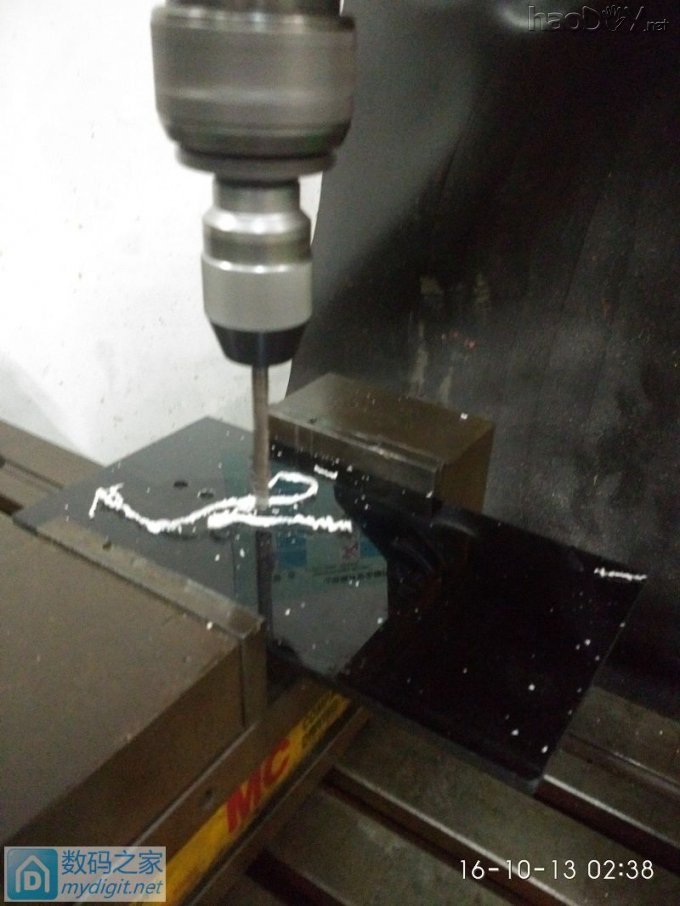

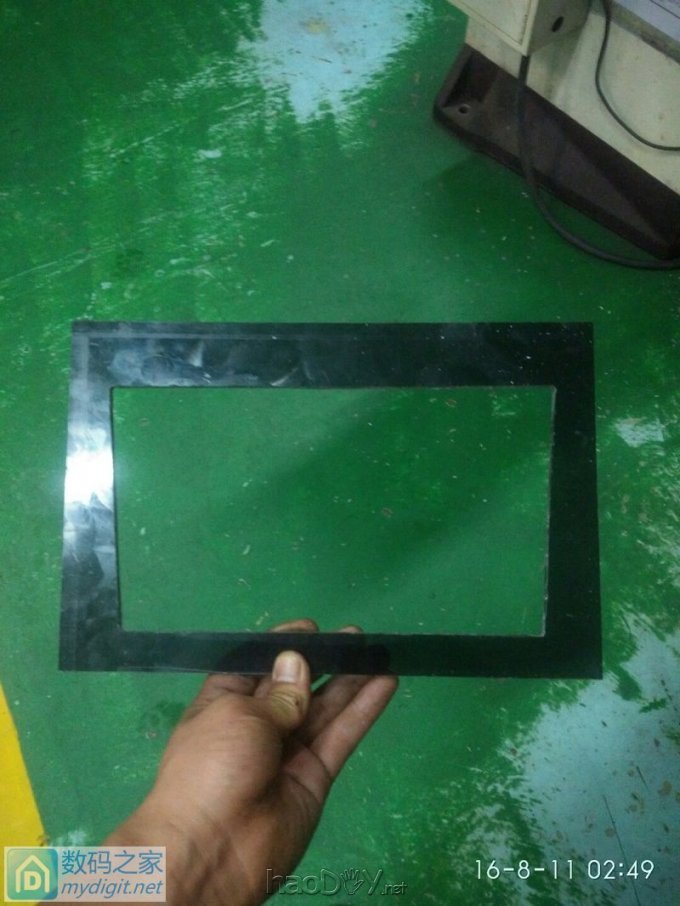

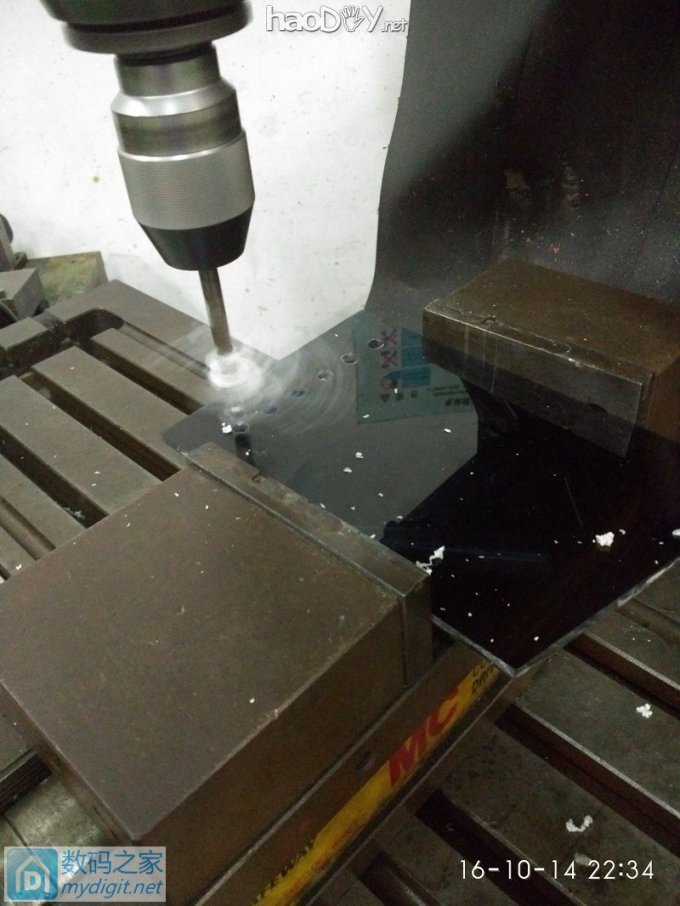

铣完了，看看效果
亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

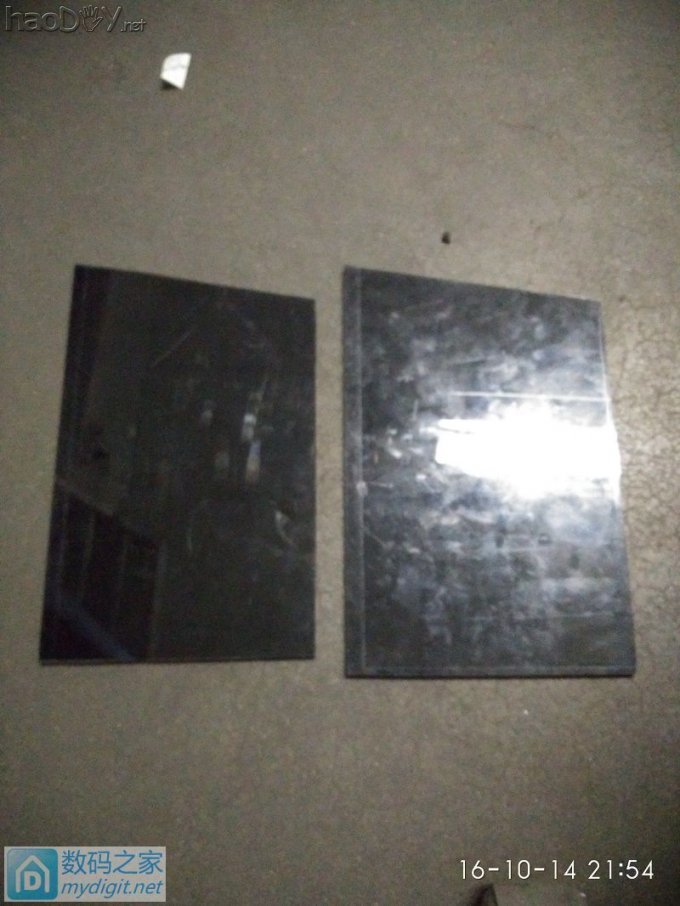

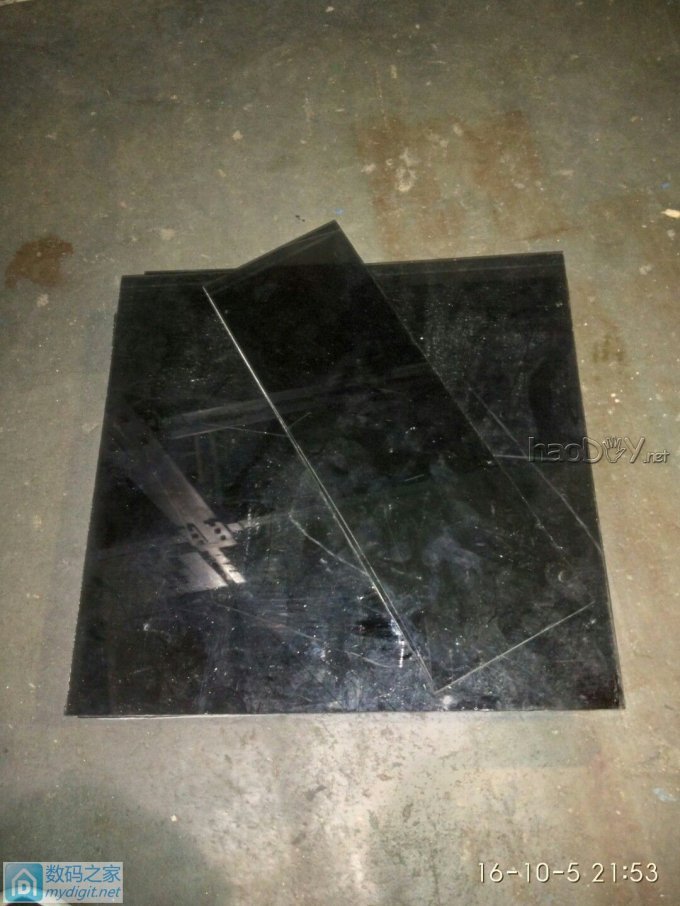

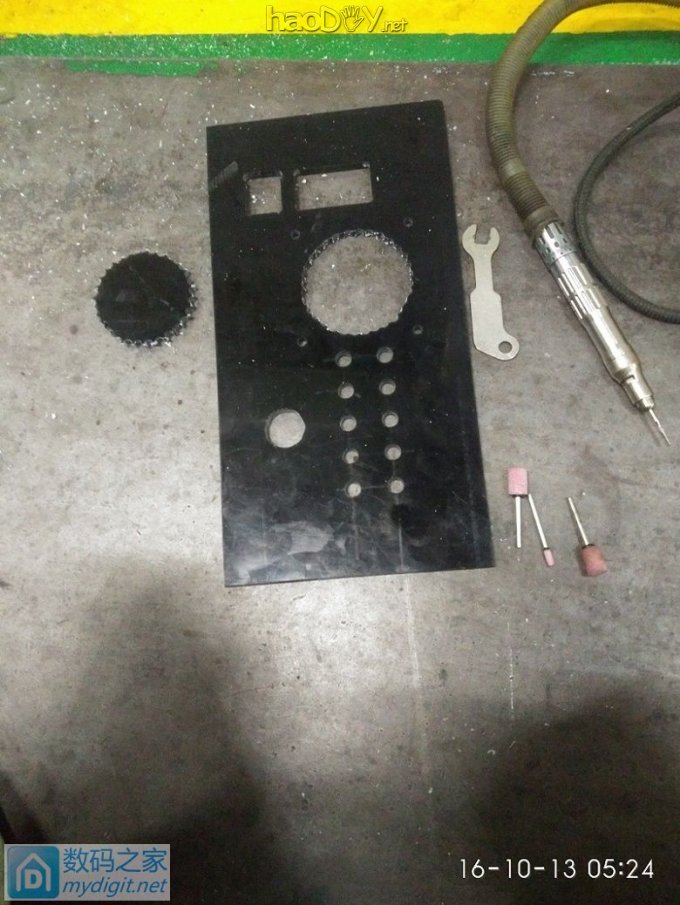

所有板用手磨机切的，
亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。
加工后面的档板
亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。
兄弟们先别插楼让我更新几楼先，去买好瓜子西瓜矿泉水亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。
更新到了38楼，要睡觉了，明天早上继续，欢迎砸M,
70楼更新了。。。。

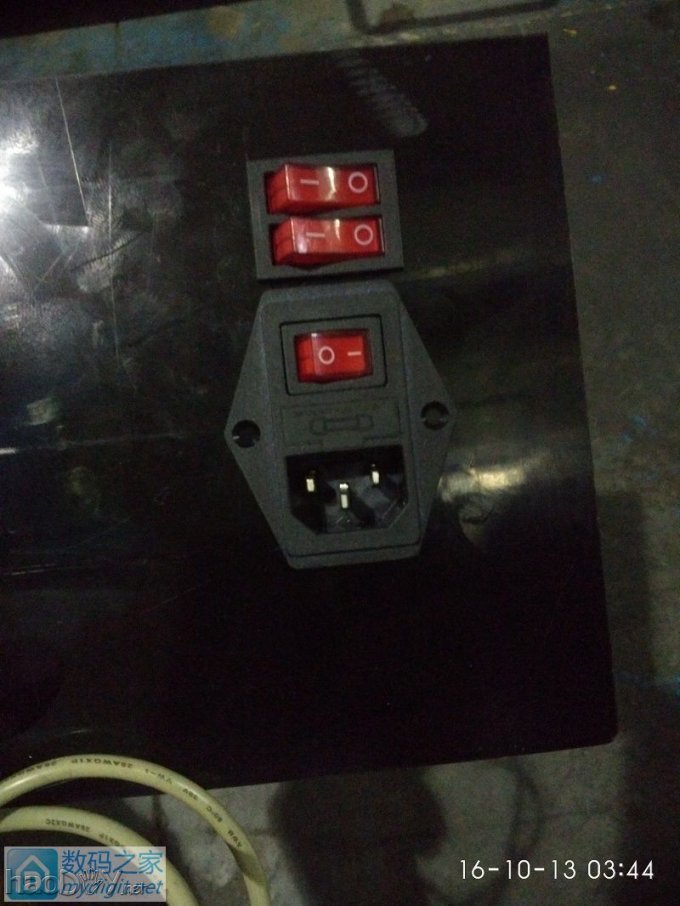

先钻电源品插，开关孔，都是从网上购买的，亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。
试装一下亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

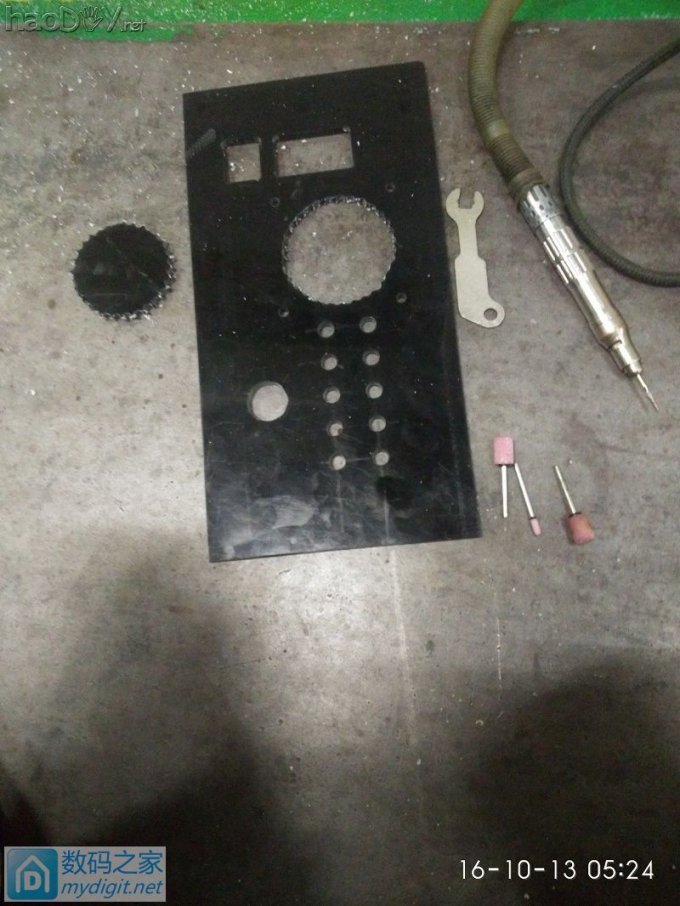

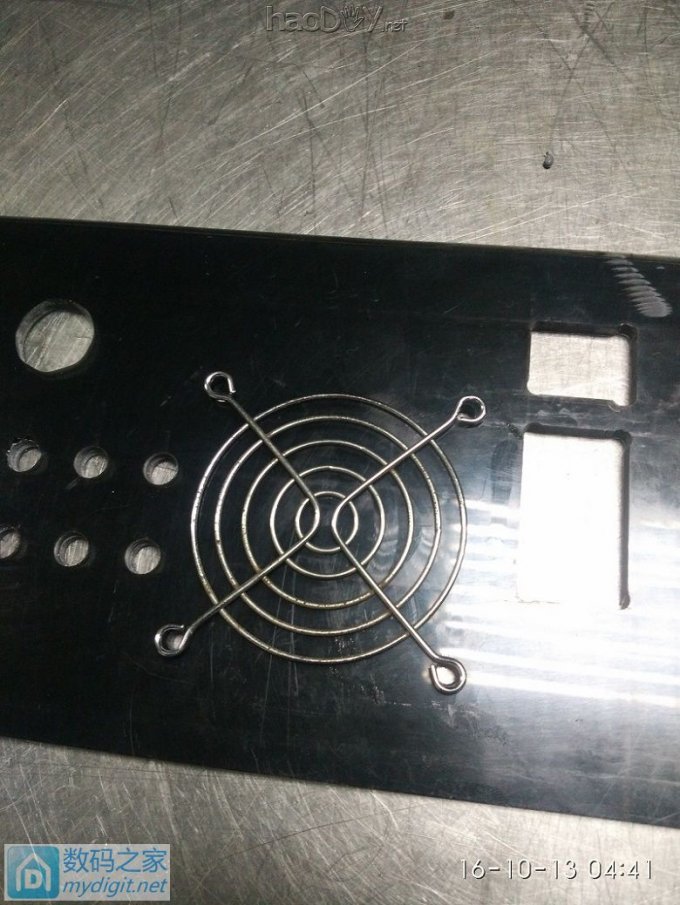

接着开孔，USB，风扇，风扇没有那么大的开孔器，先打洞吧，用气磨上小打磨头切下来亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

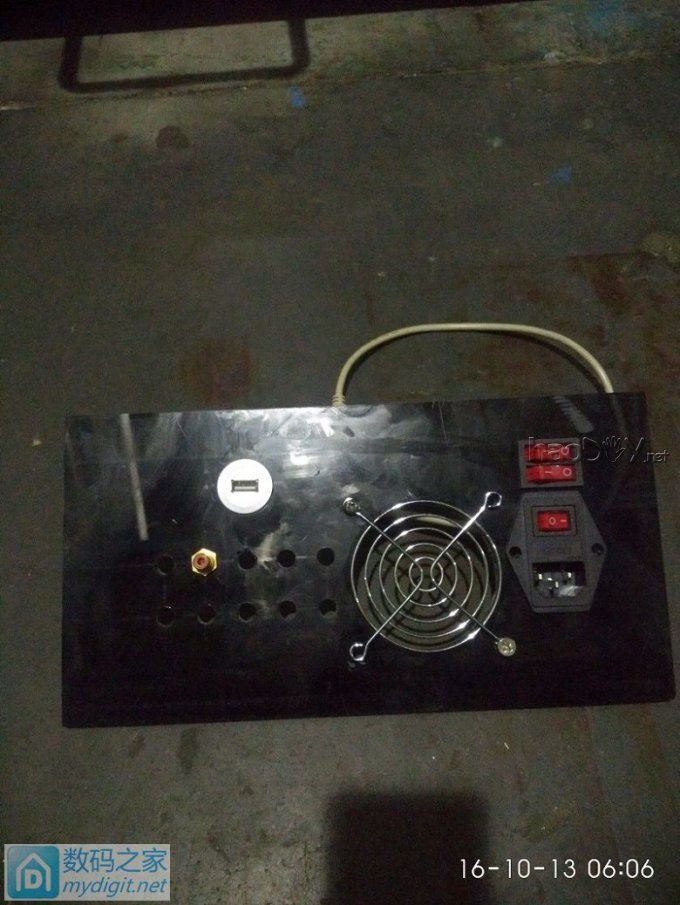

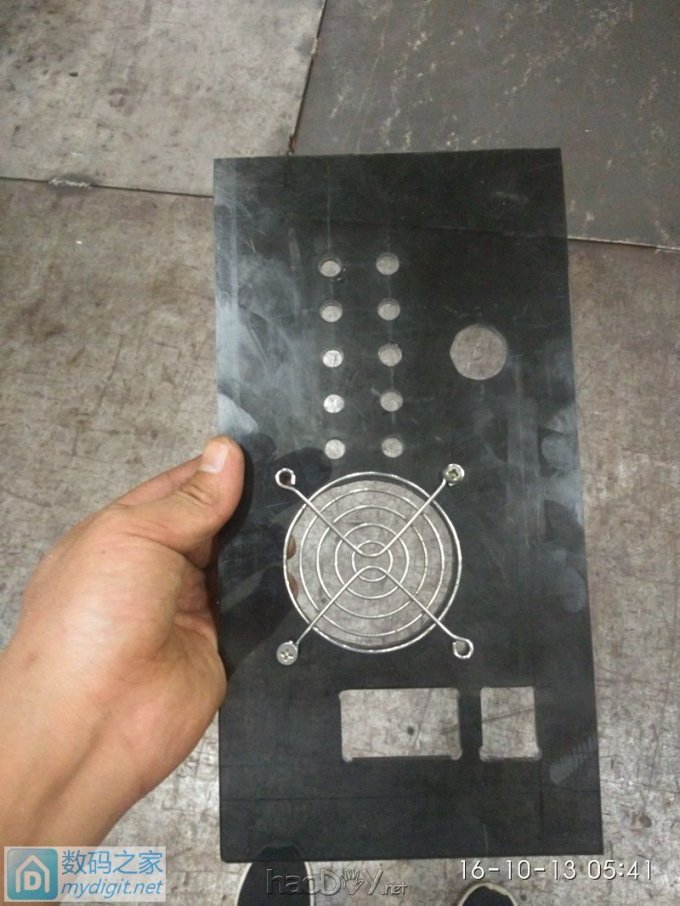

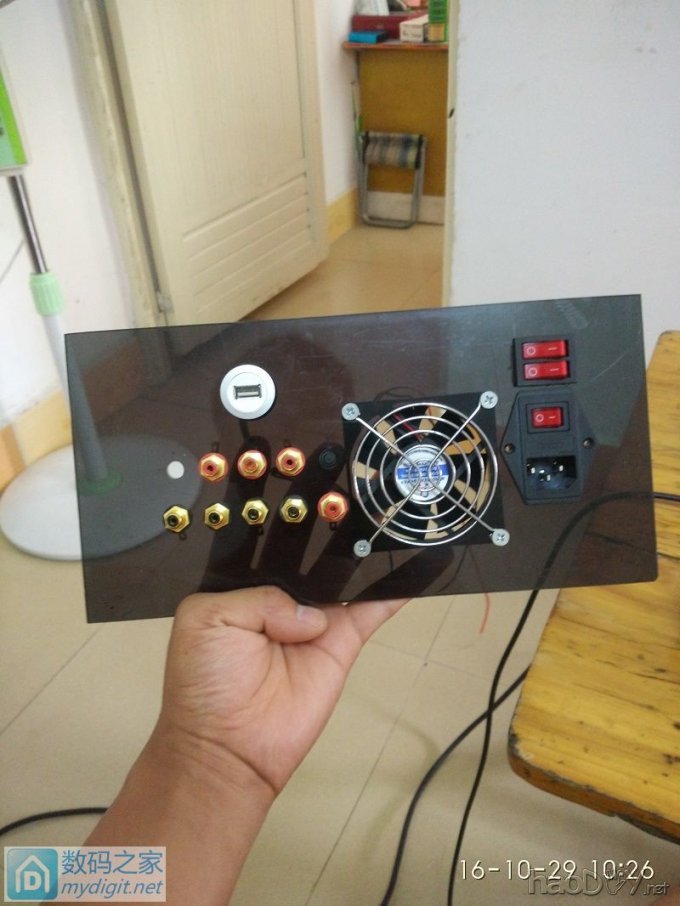

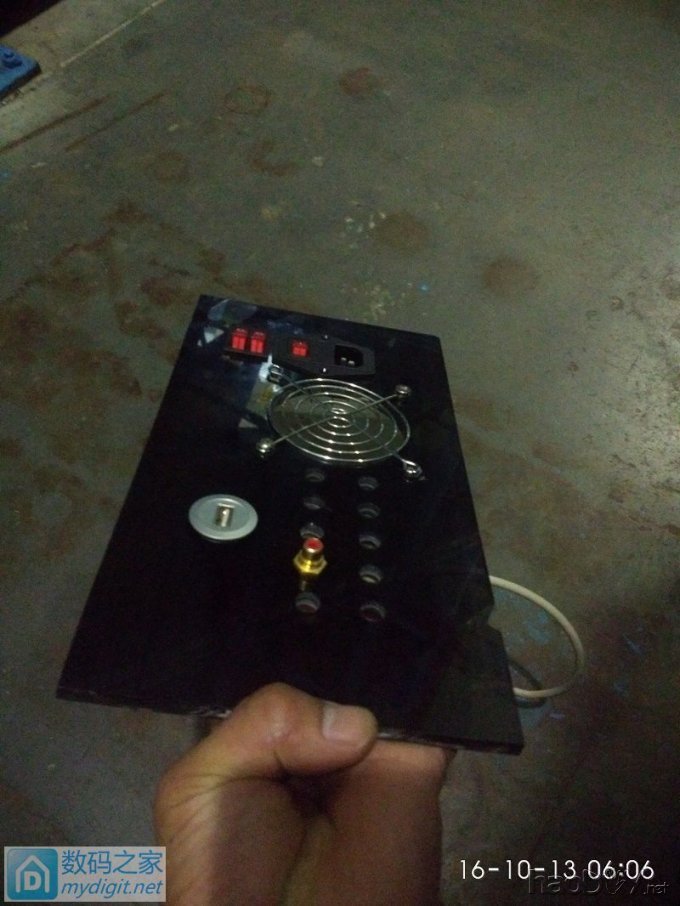

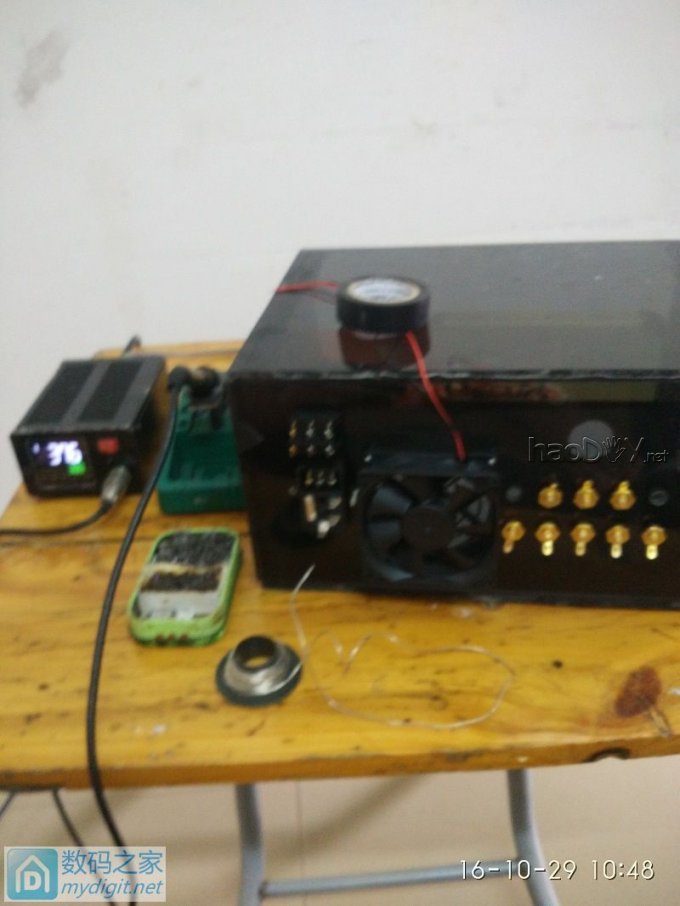

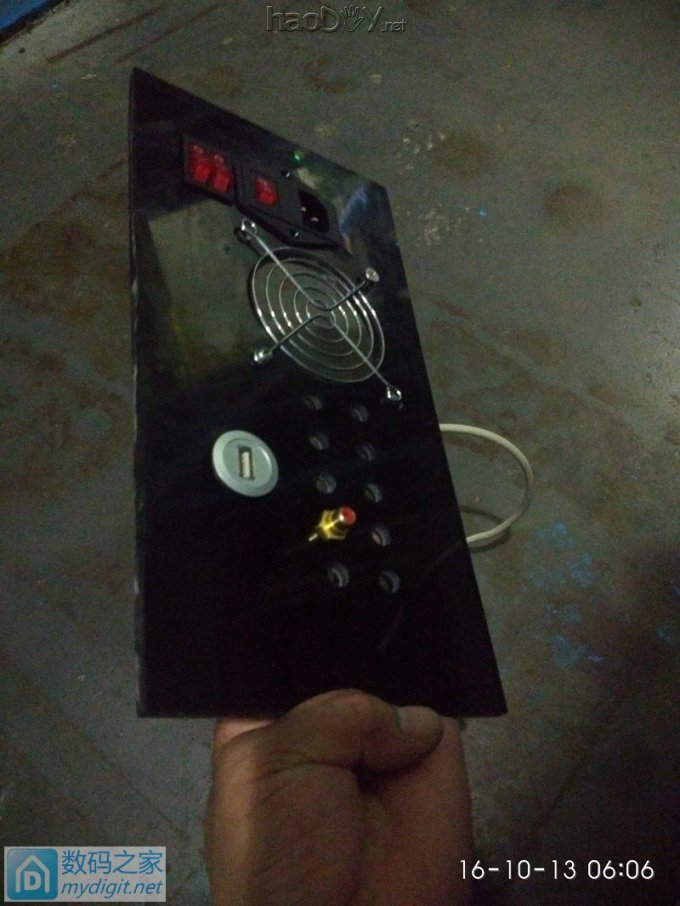

开完后面板的孔，试一下效果亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

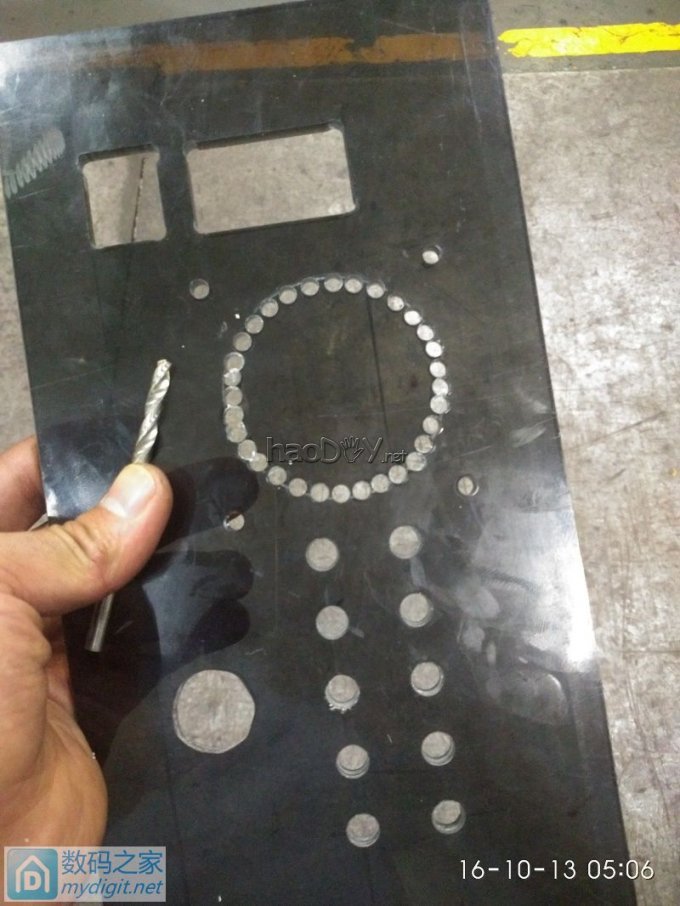

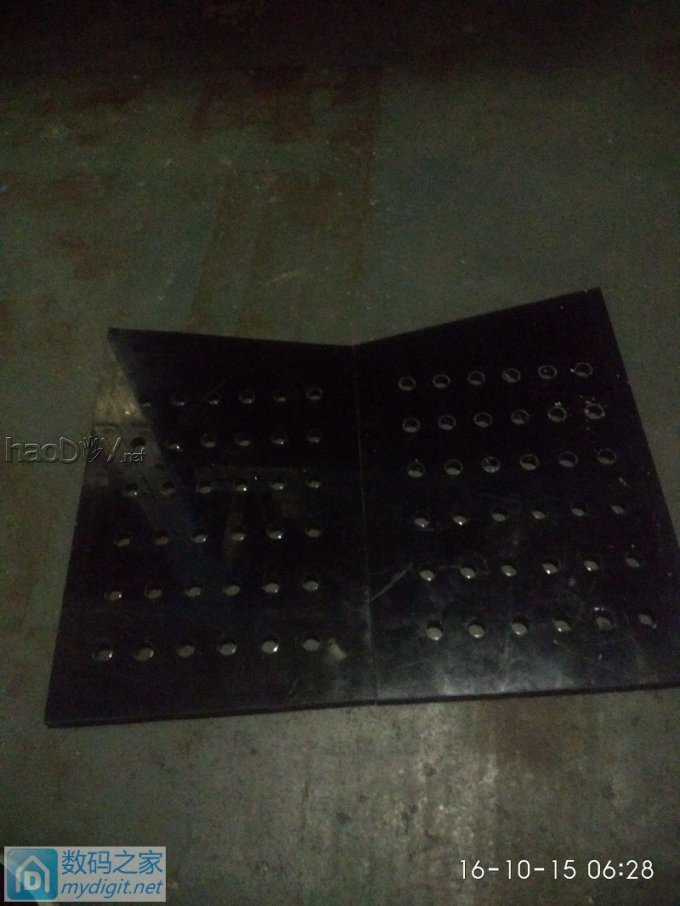

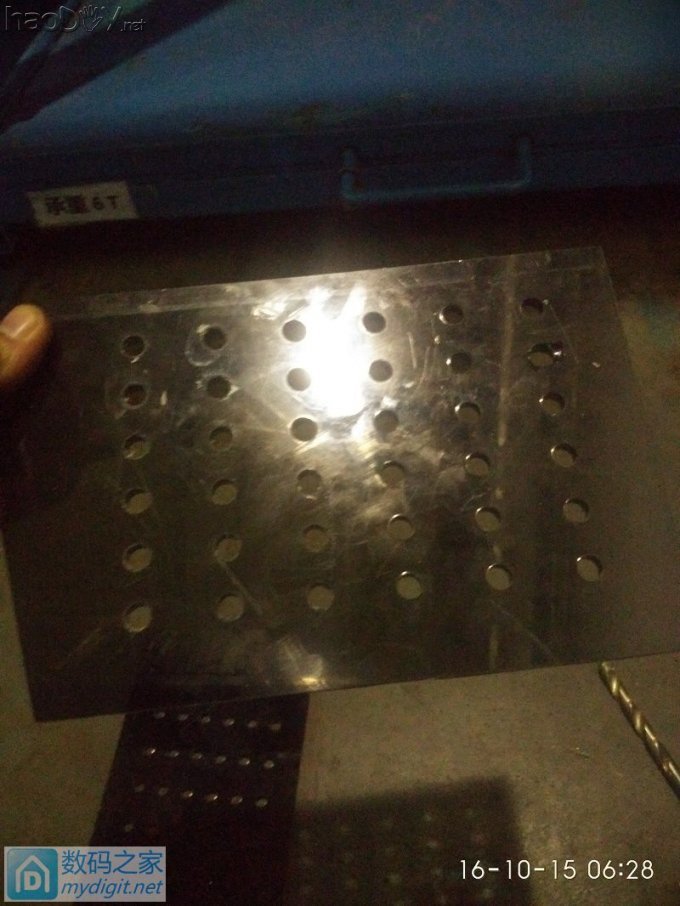

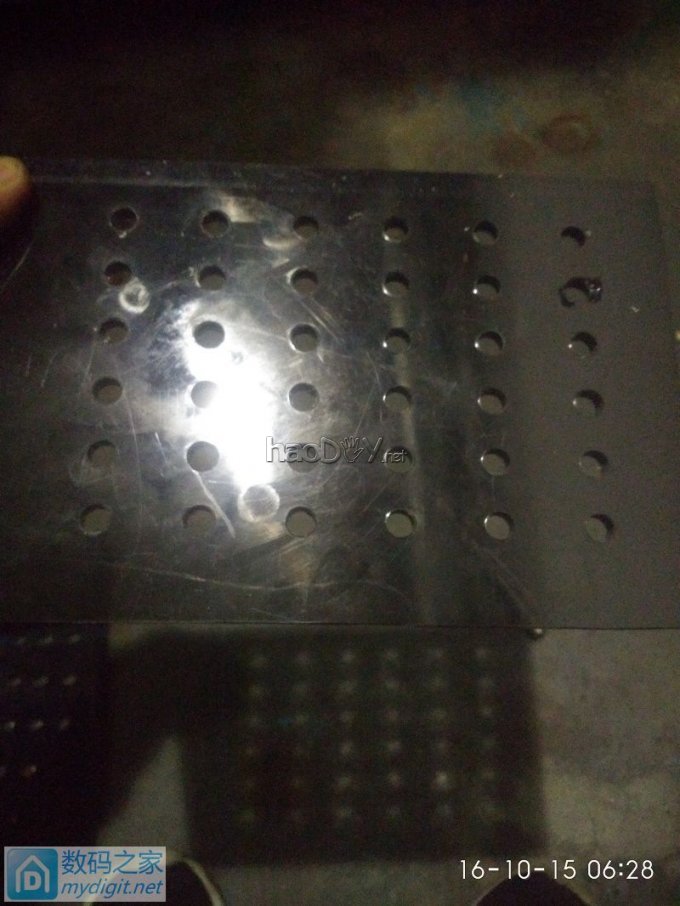

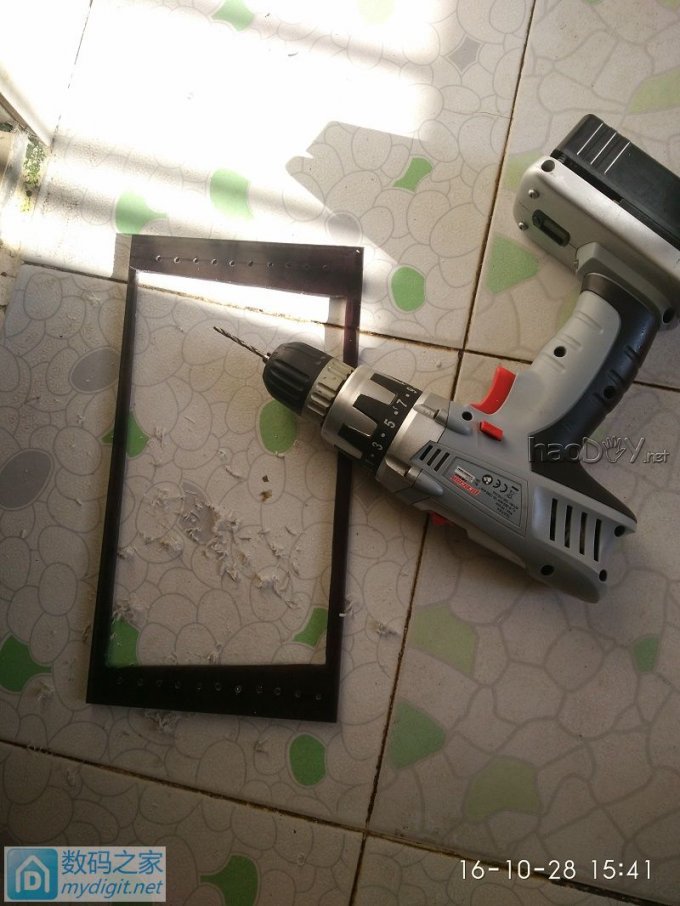

200多张图片都要改大小晕，给两侧的板子加散热孔，8MM的，一片36个孔亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

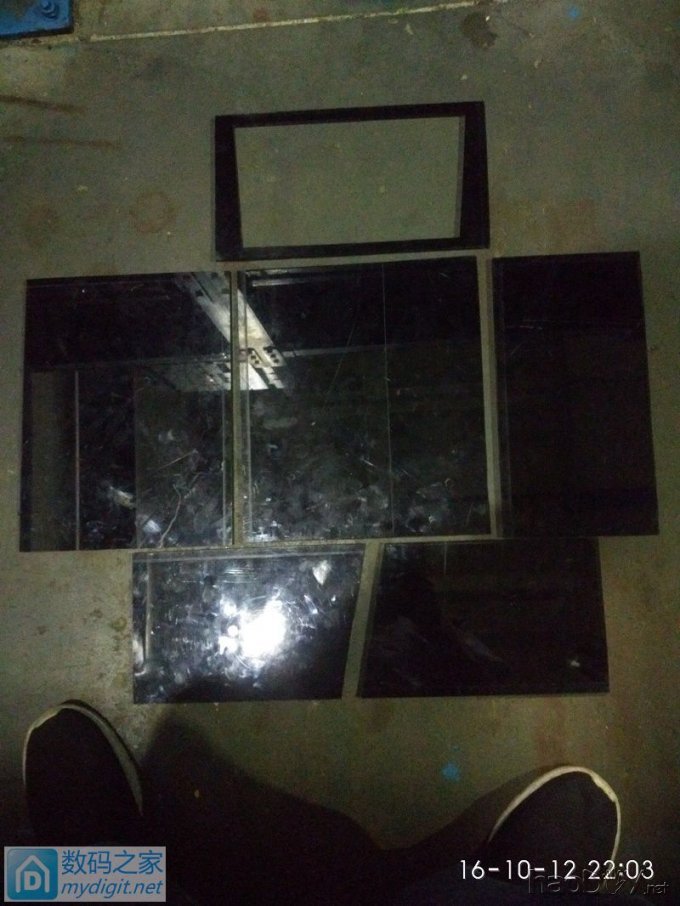

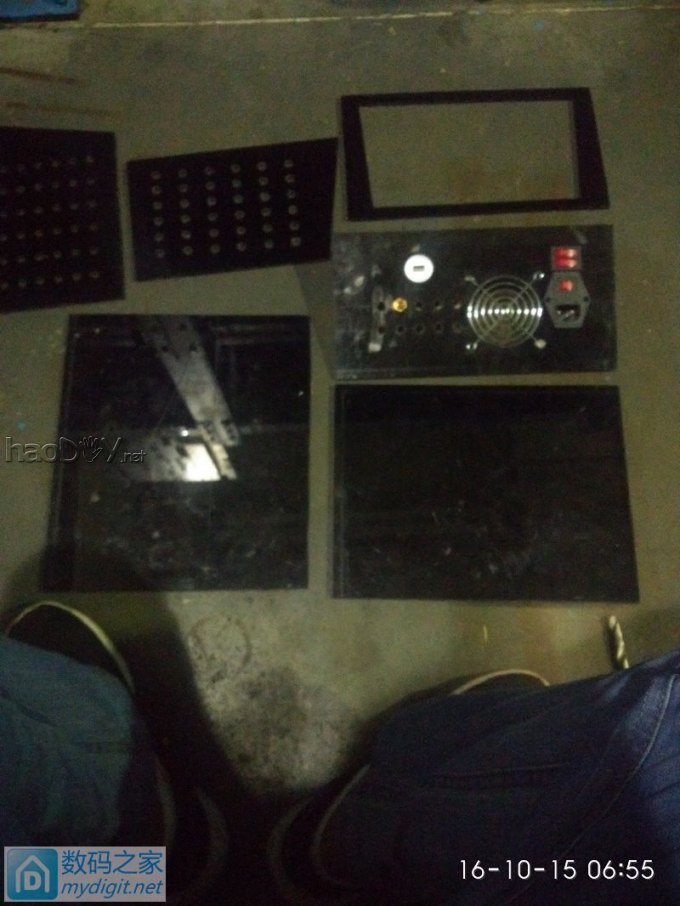

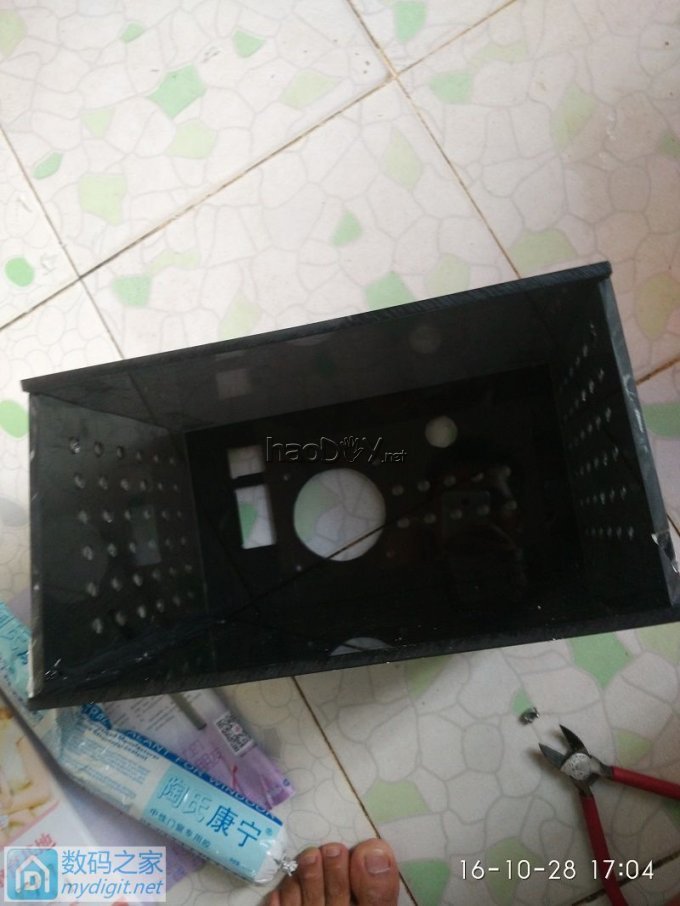

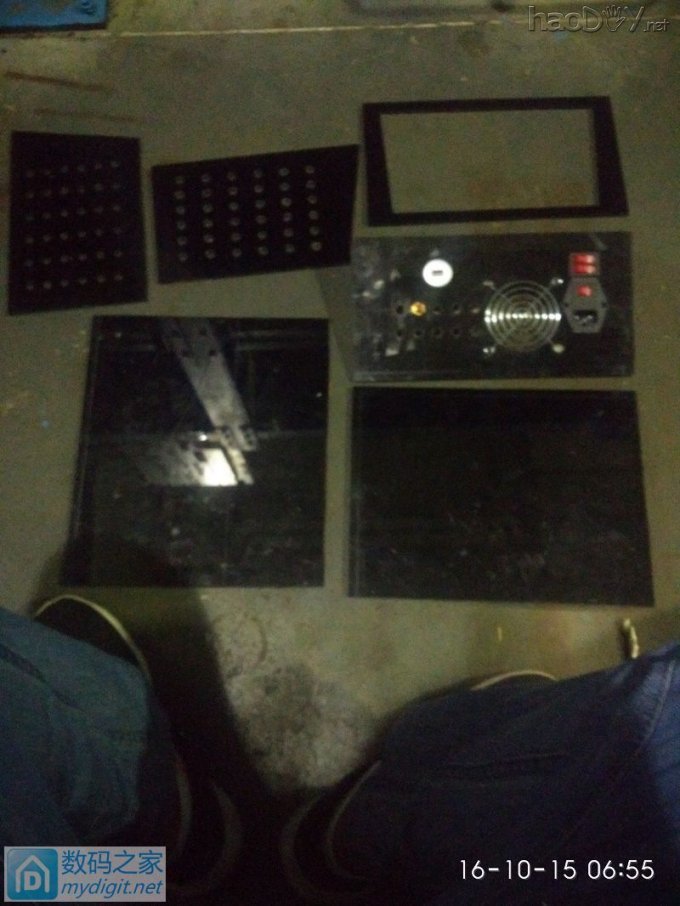

主机箱的几块板，集合亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。
用透明胶贴上试试效果，亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

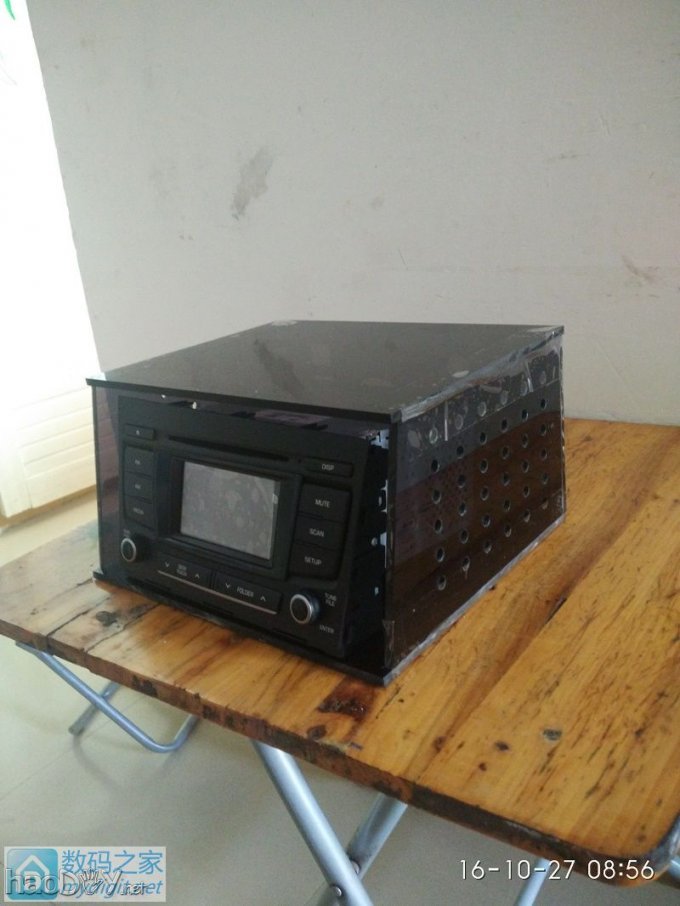

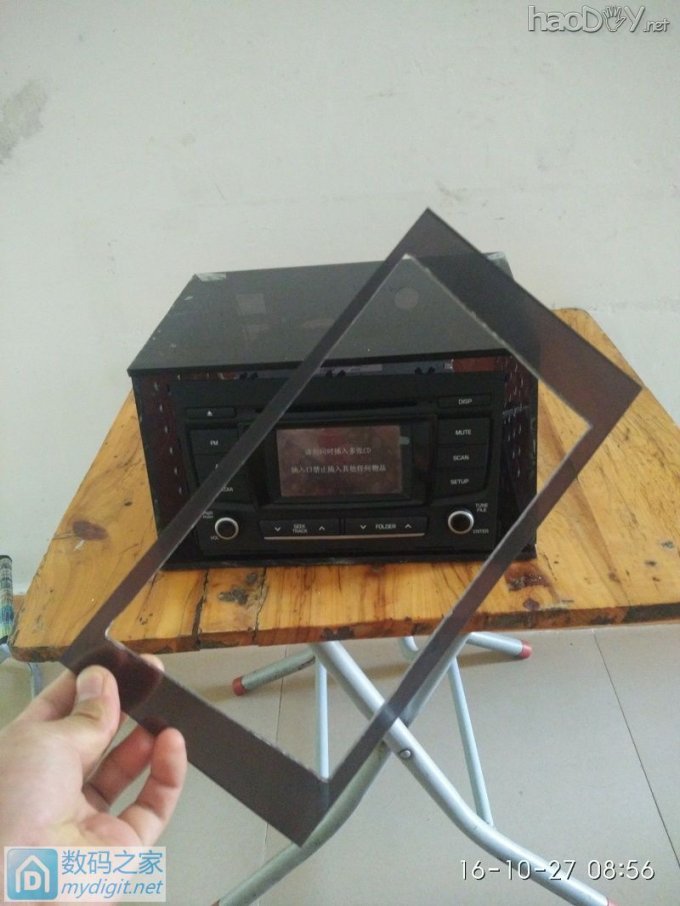

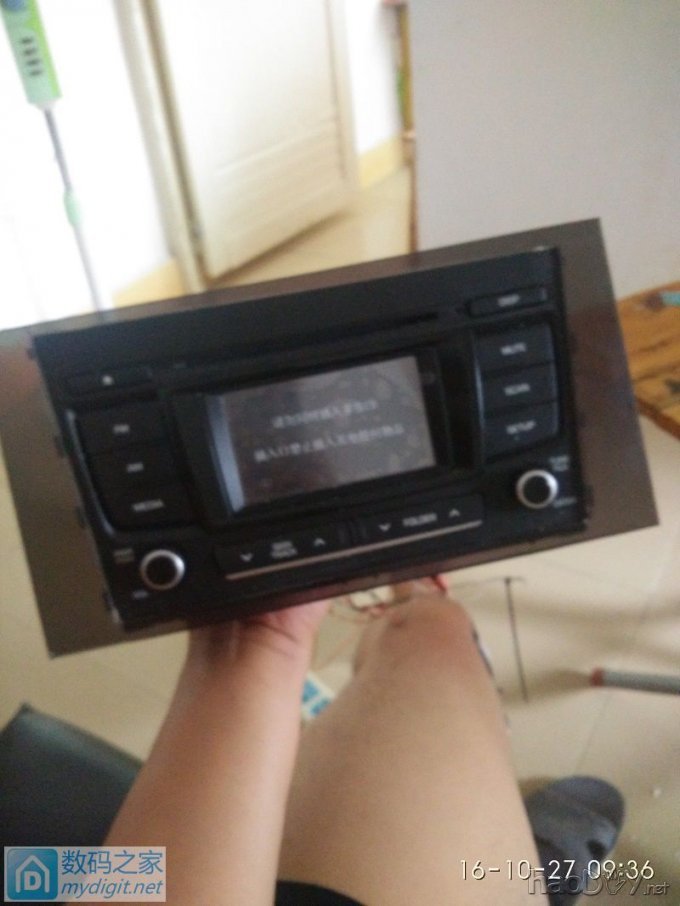

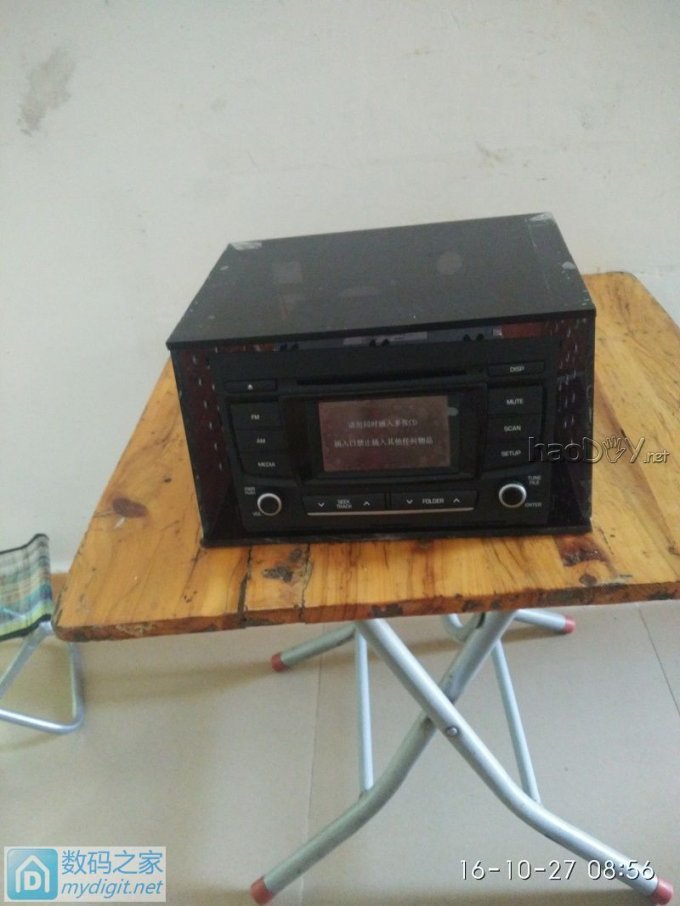

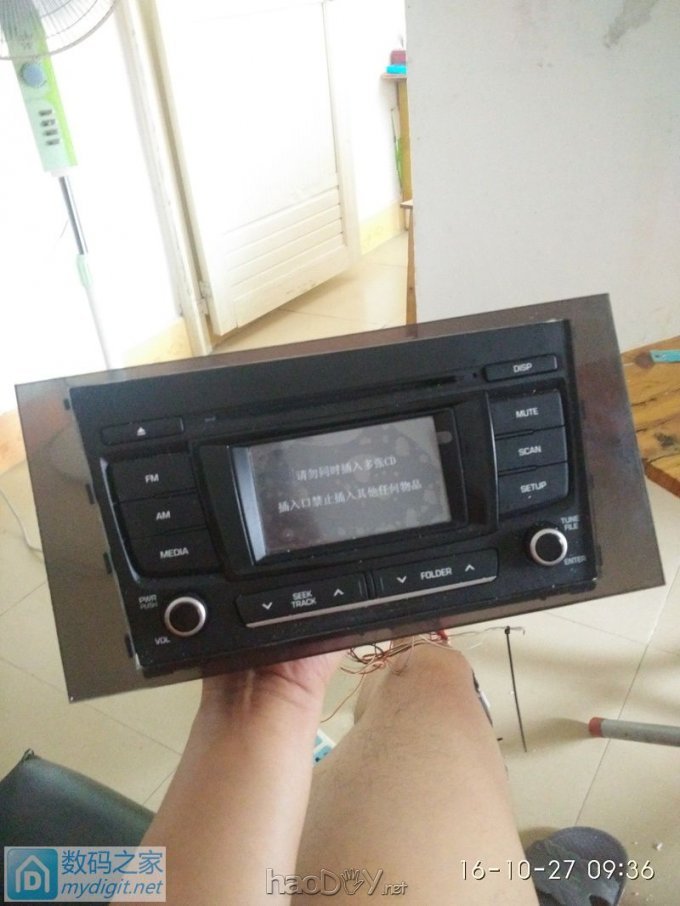

用透明胶粘是错误的，会留下很多胶在上面好难清理，还好我用模具清洗剂，，，，面板试一下亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

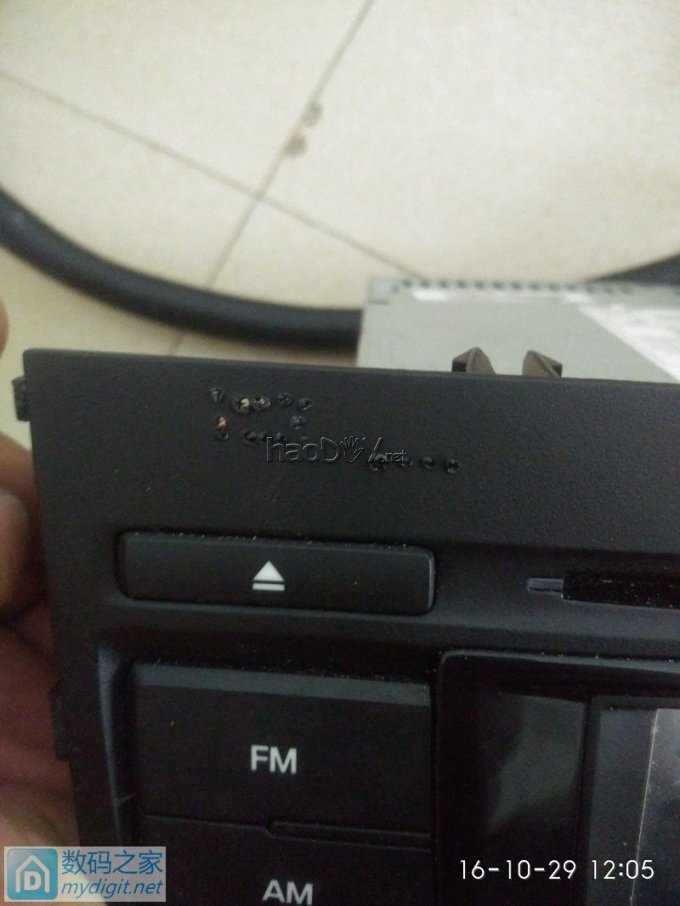

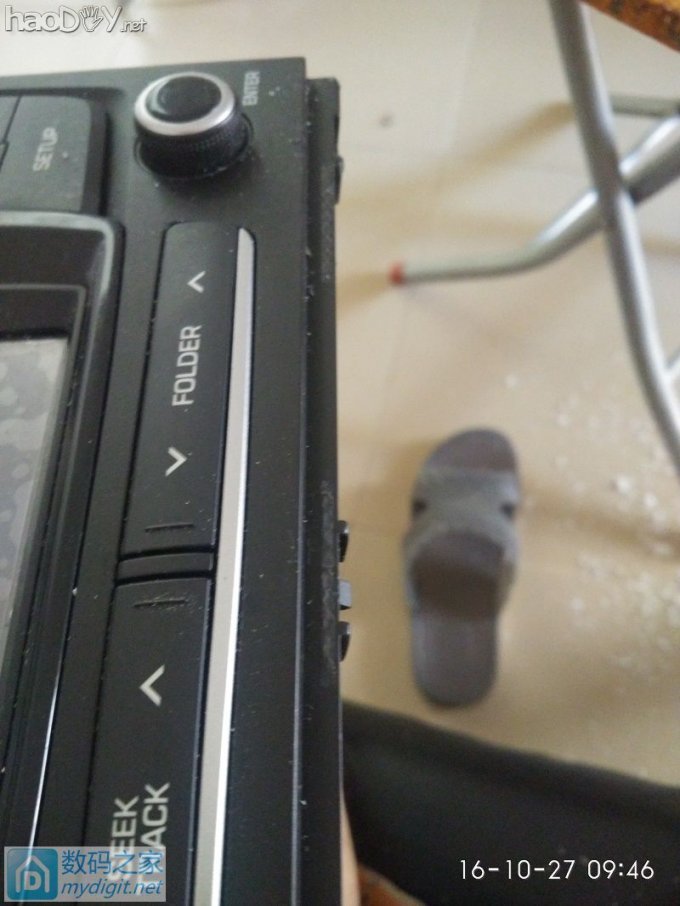

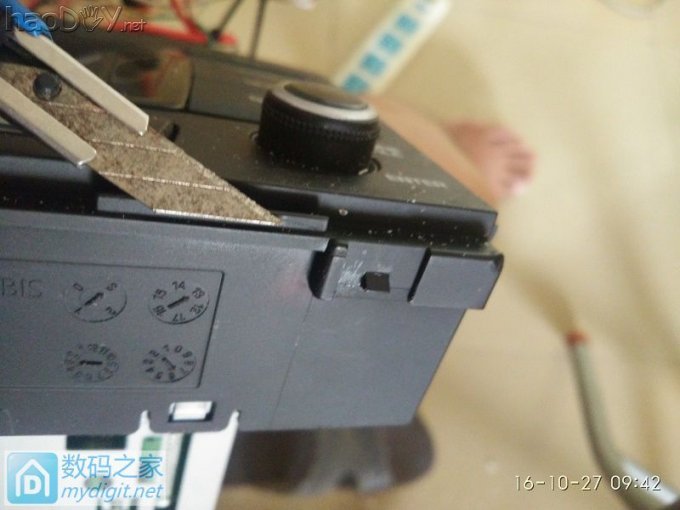

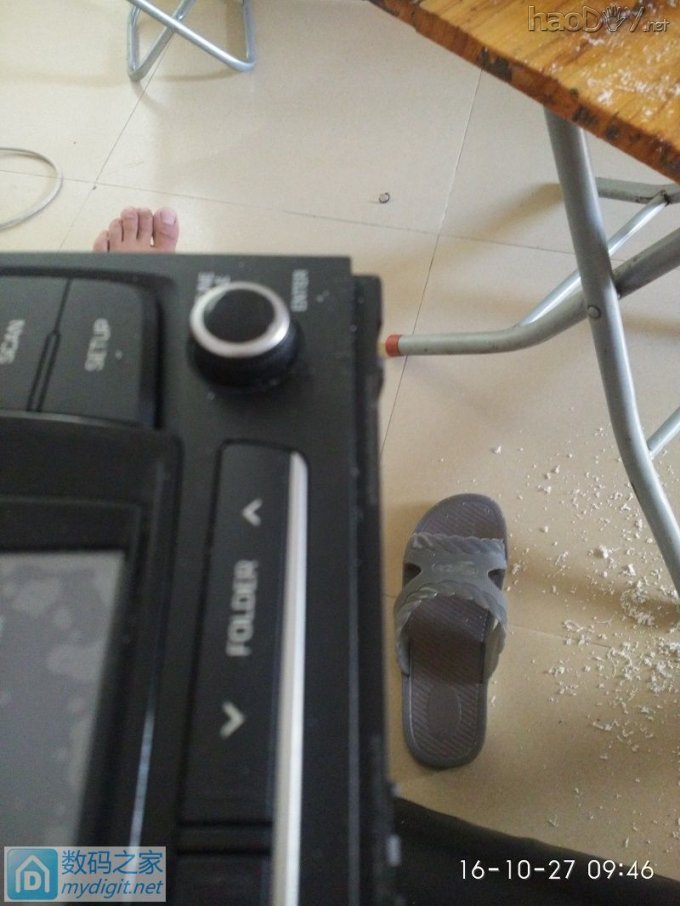

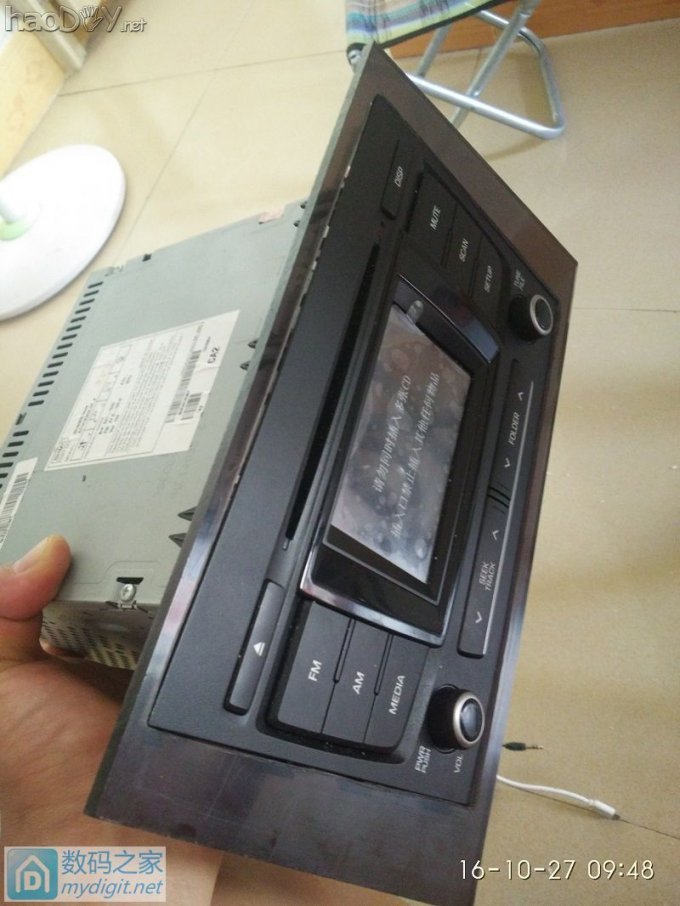

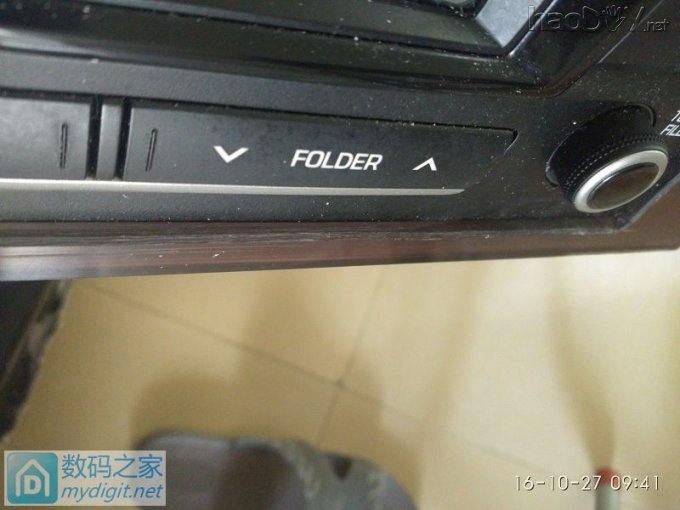

面板有6MM厚，不平，把车机上的定位地方削低一点亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

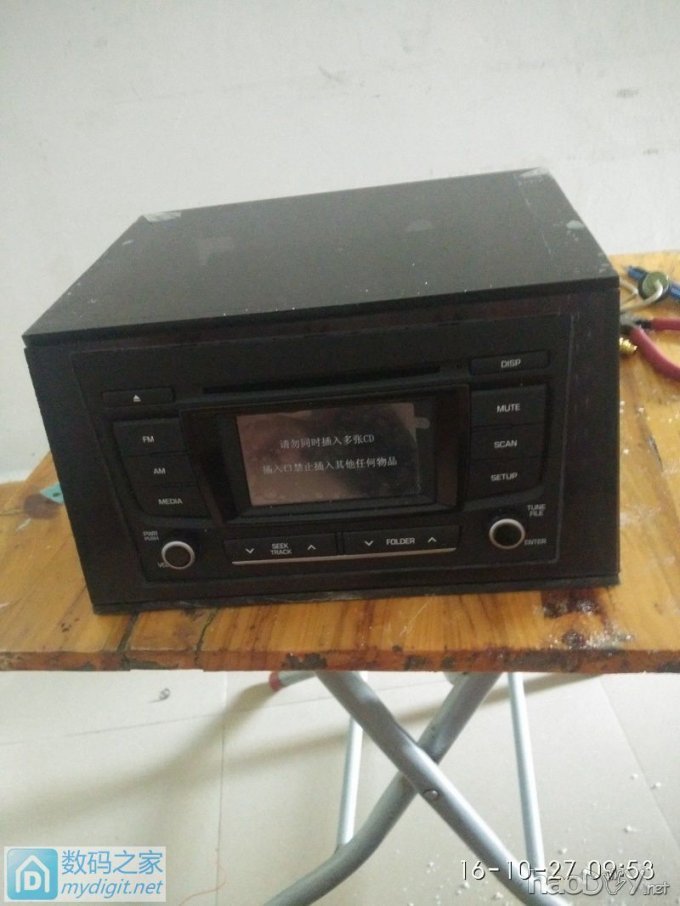

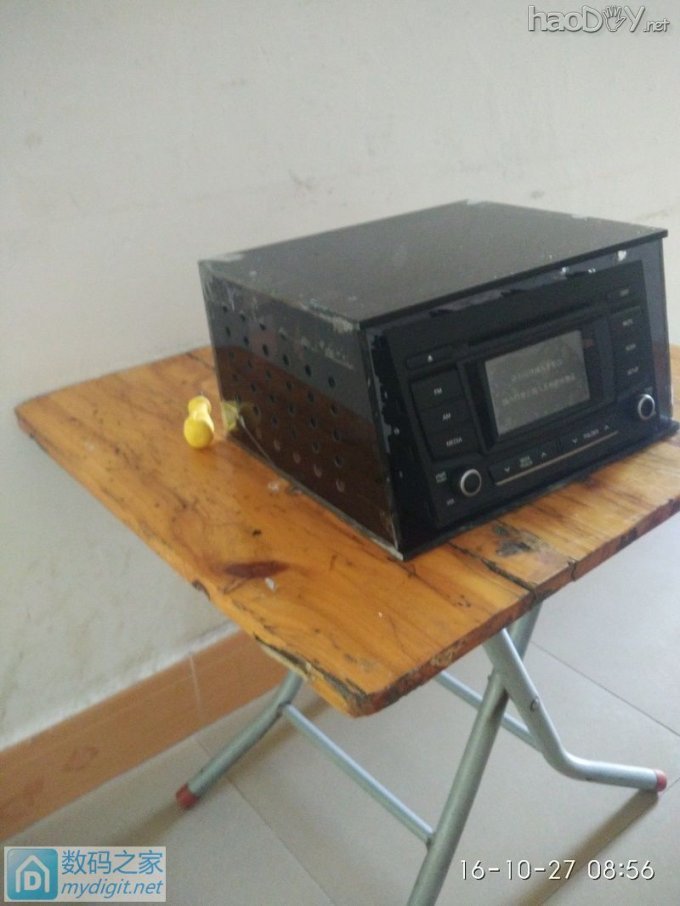

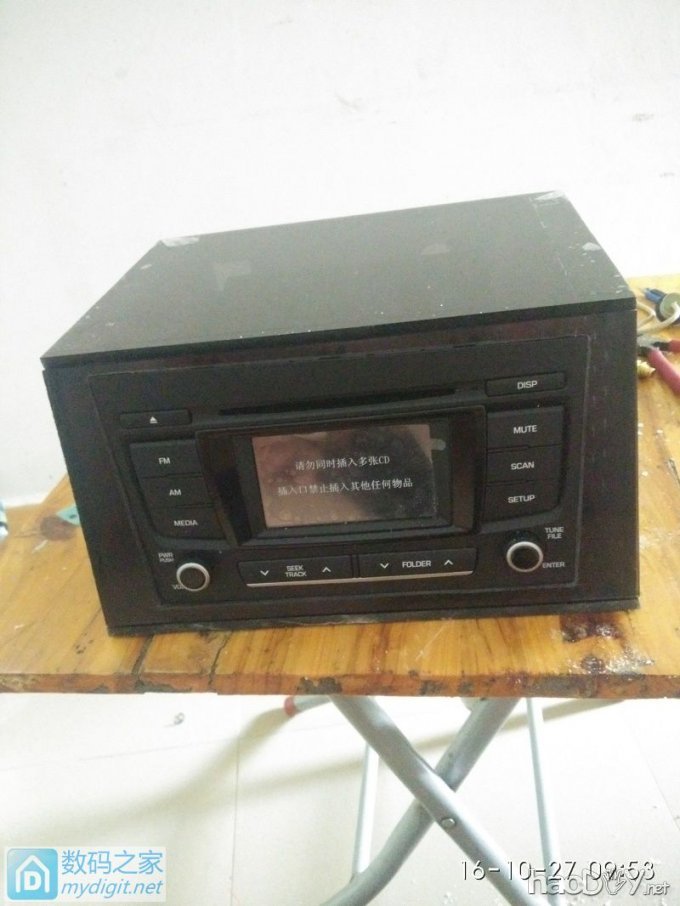

这样是不是平一点亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。
再来两张亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

  • 亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。
  • 亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

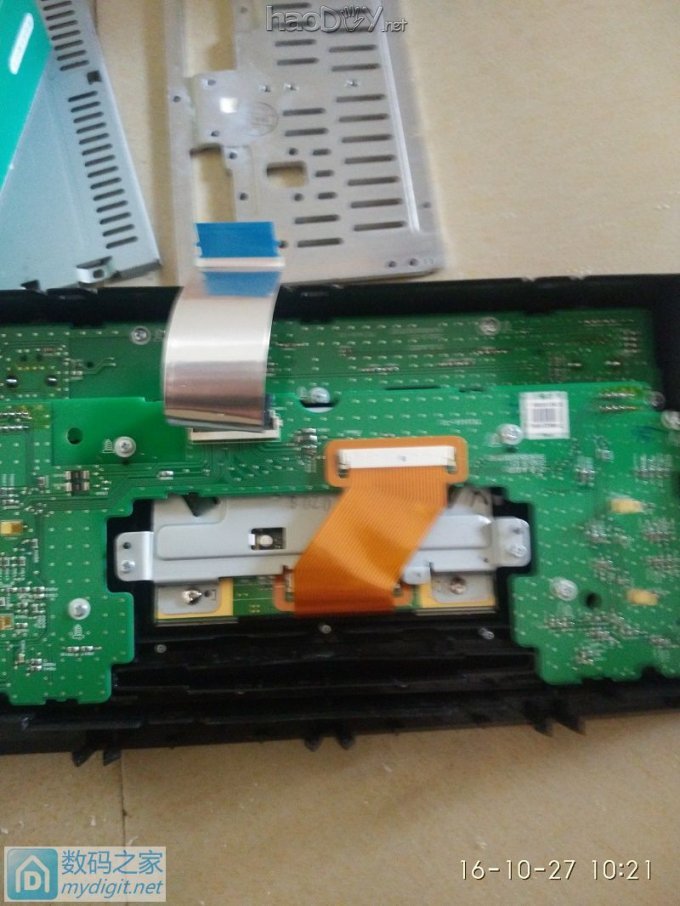

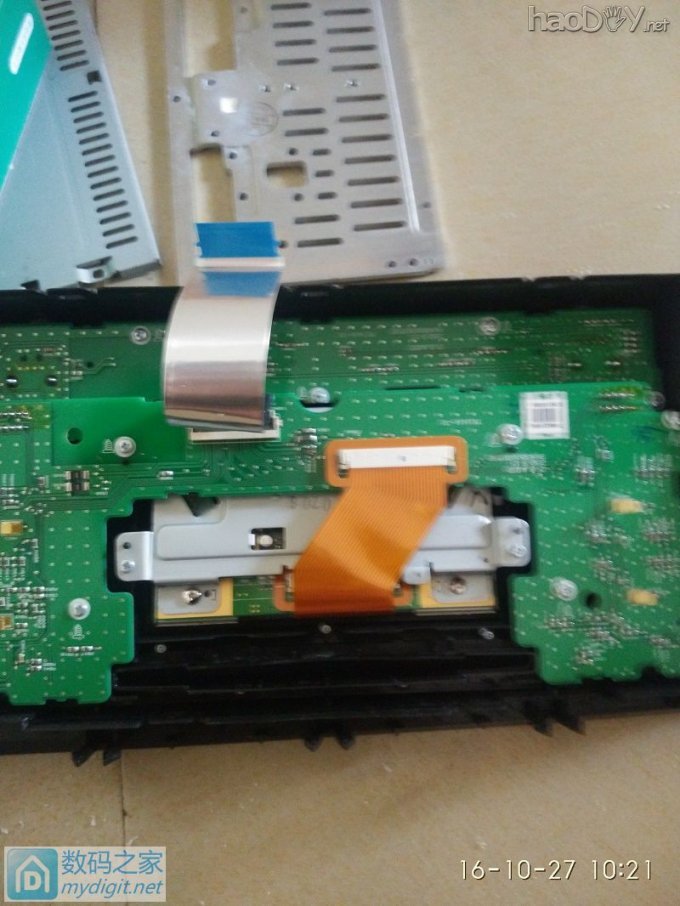

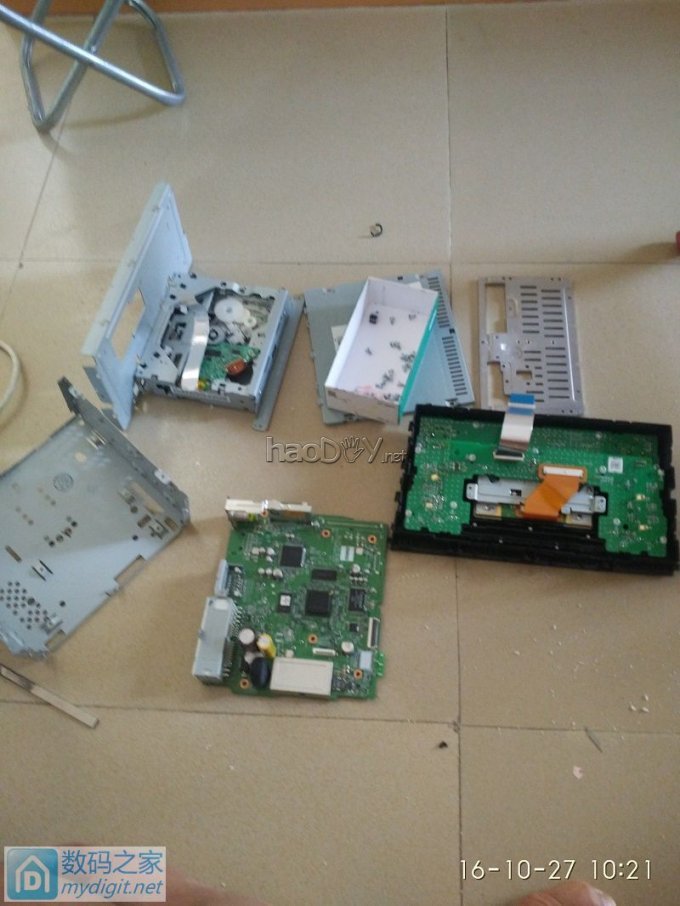

开始拆车机，亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

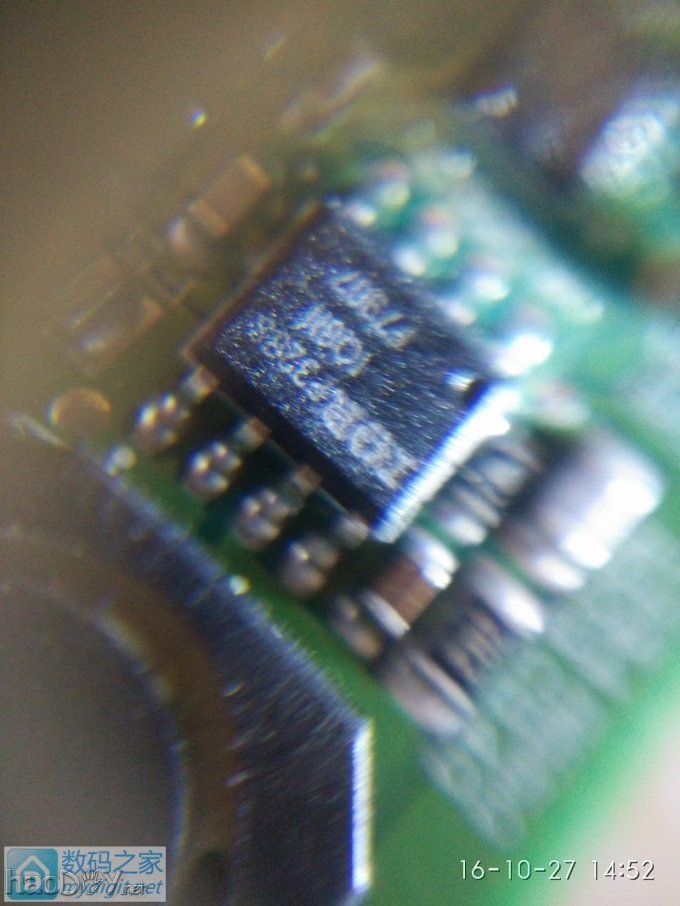

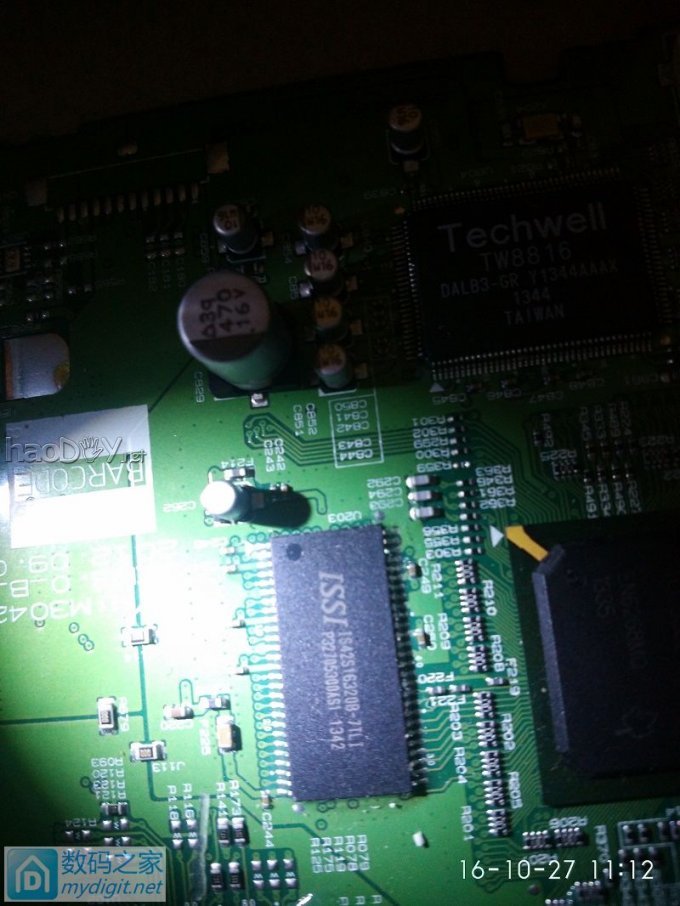

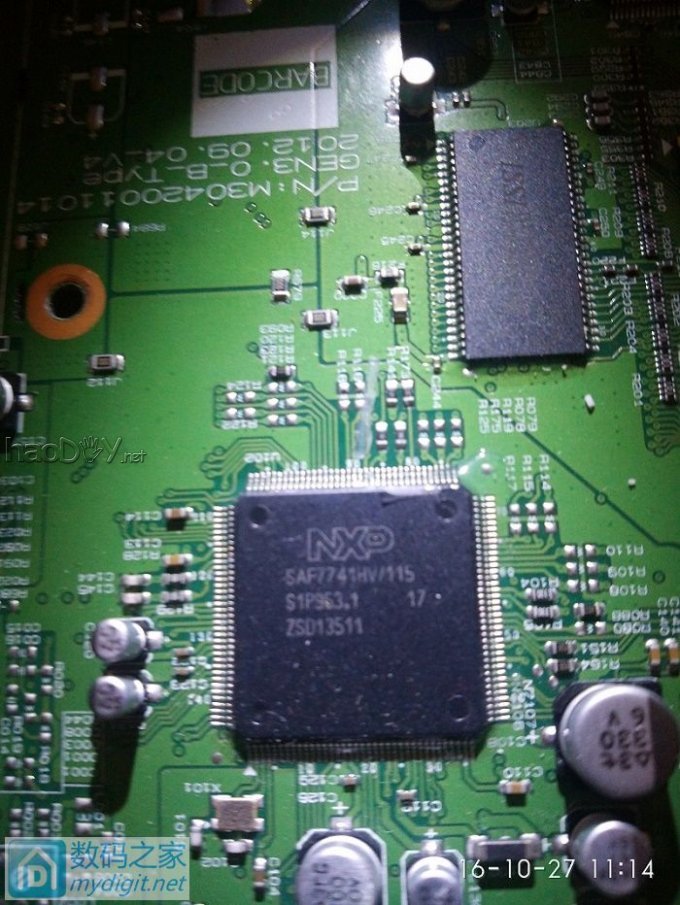

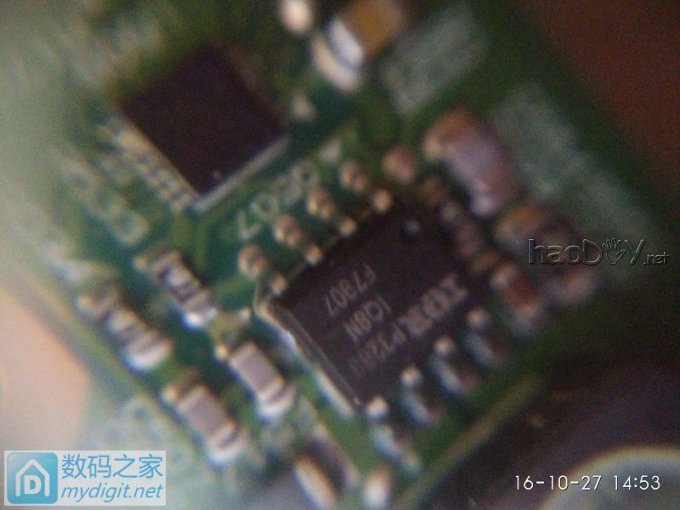

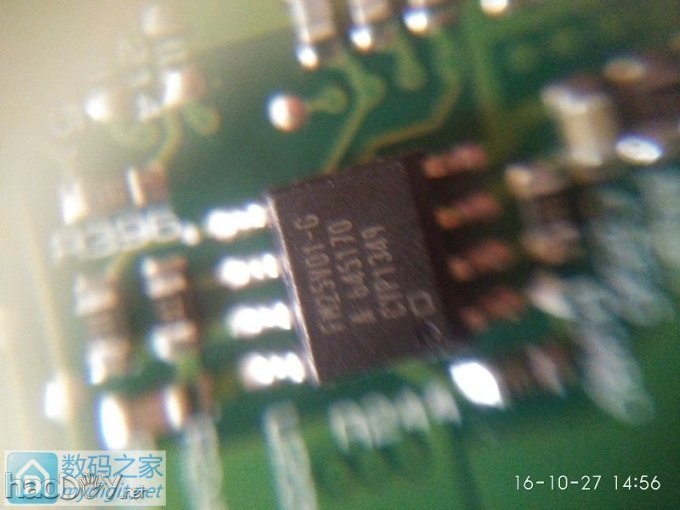

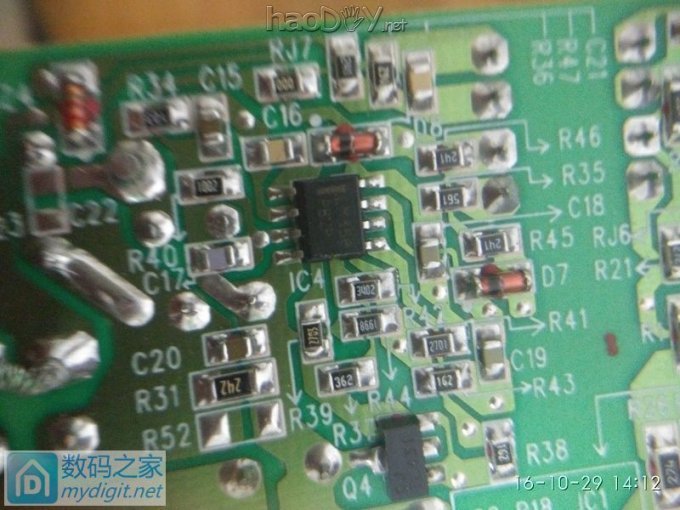

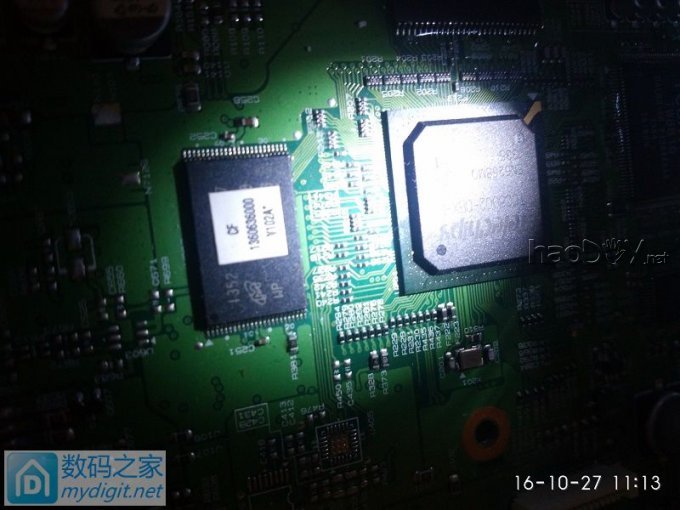

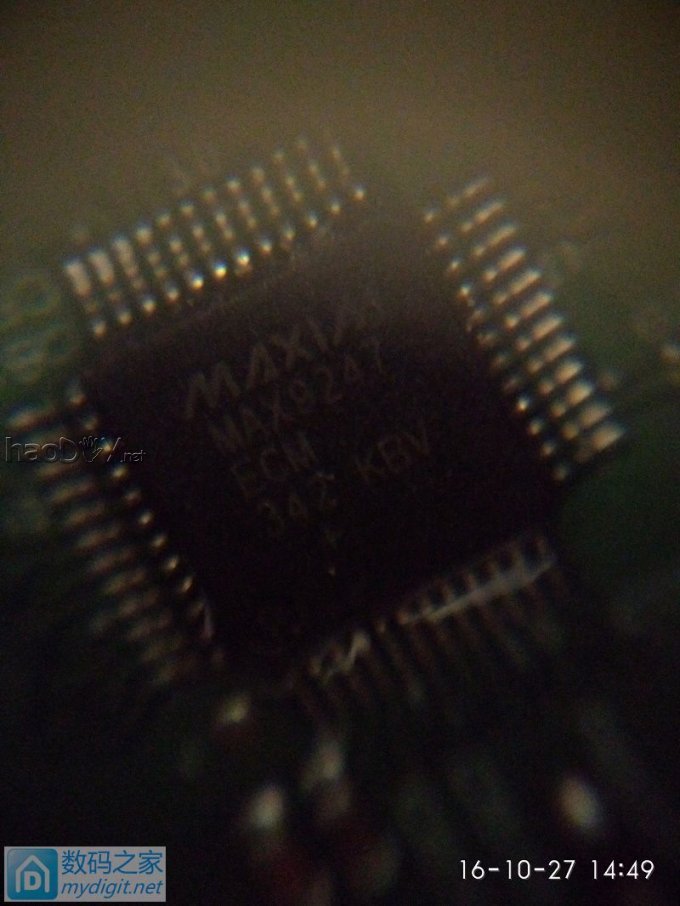

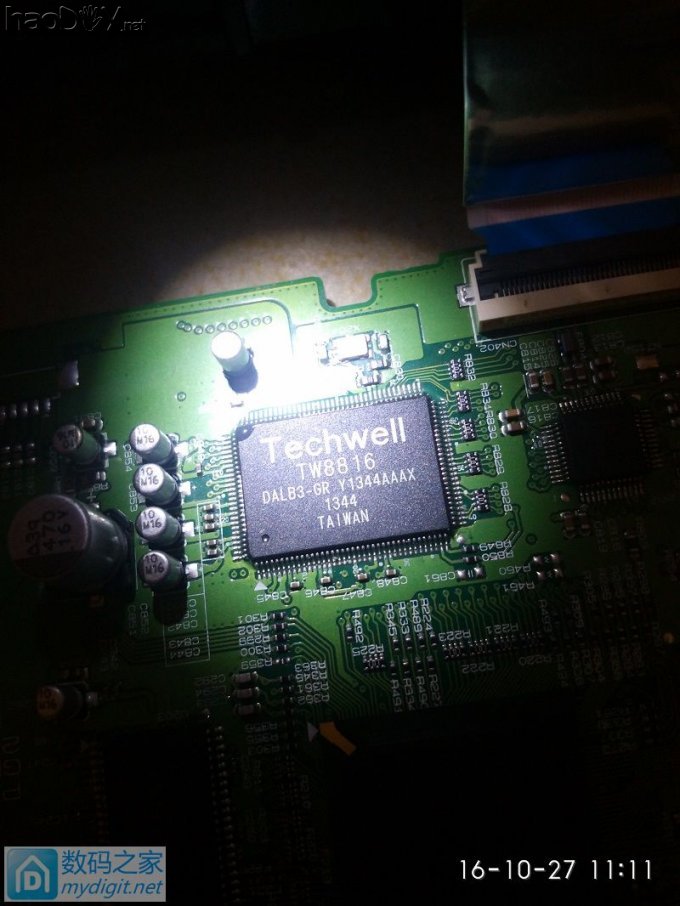

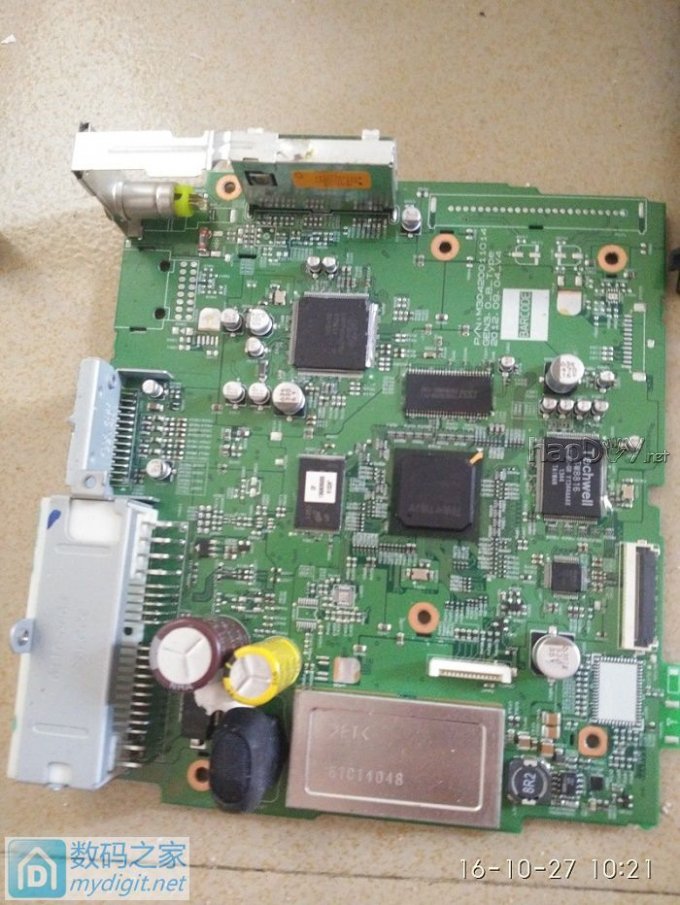

各种芯片，，，亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

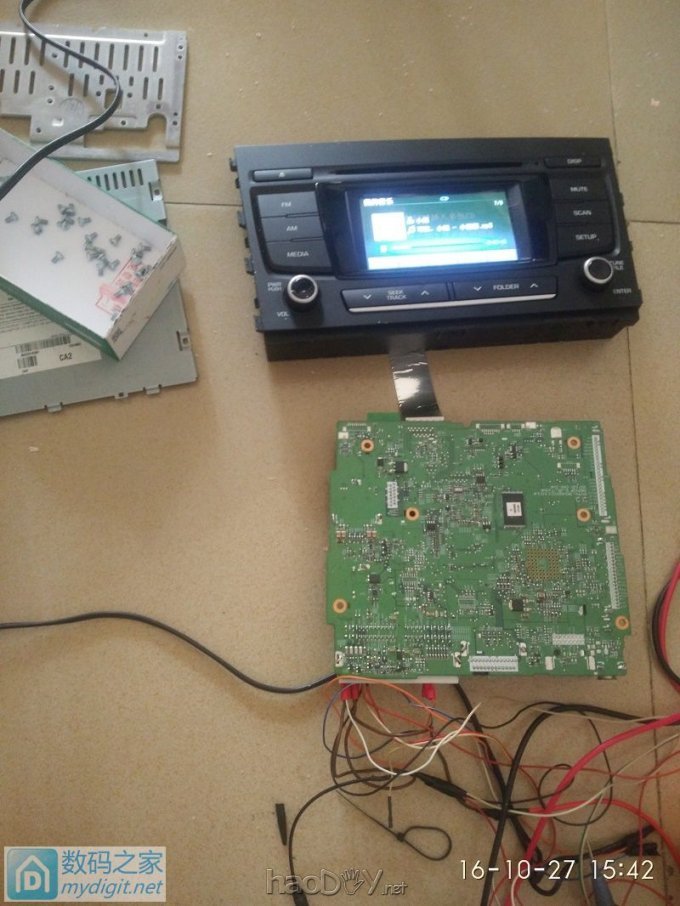

拆开了通下电试试，亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

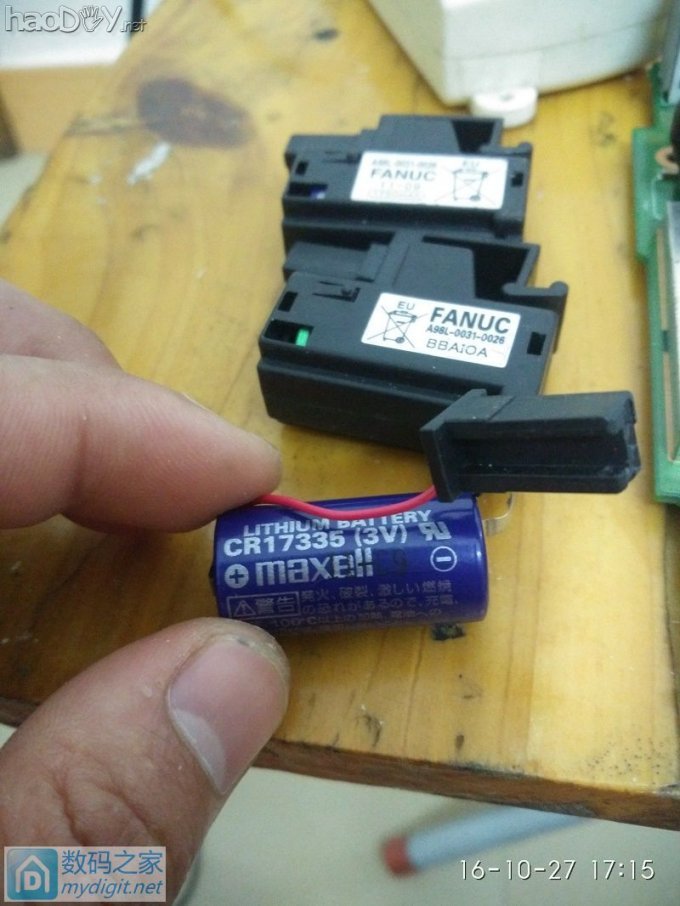

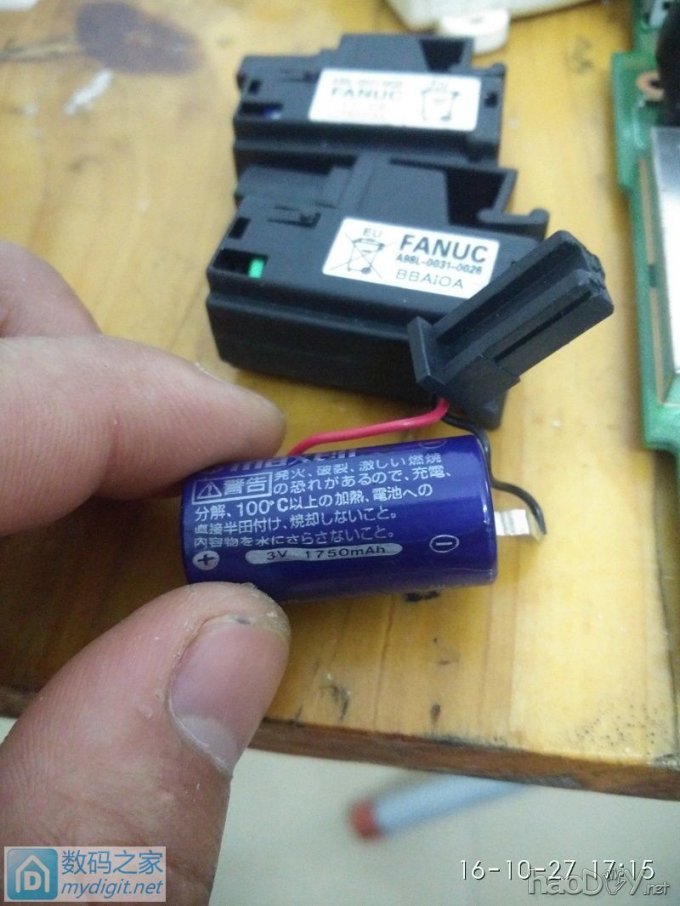

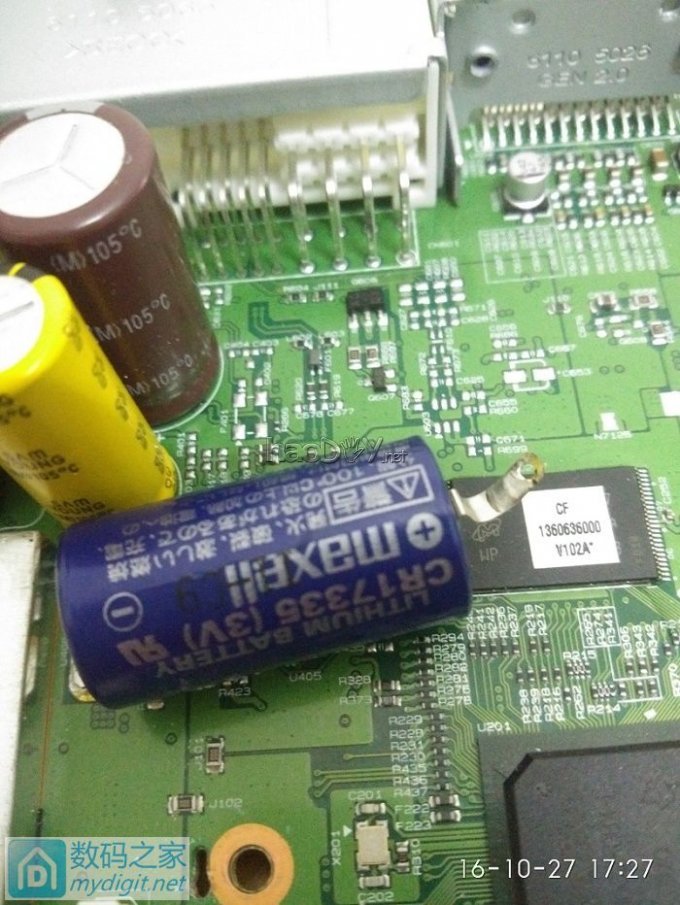

电池，杀鸡取卵亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

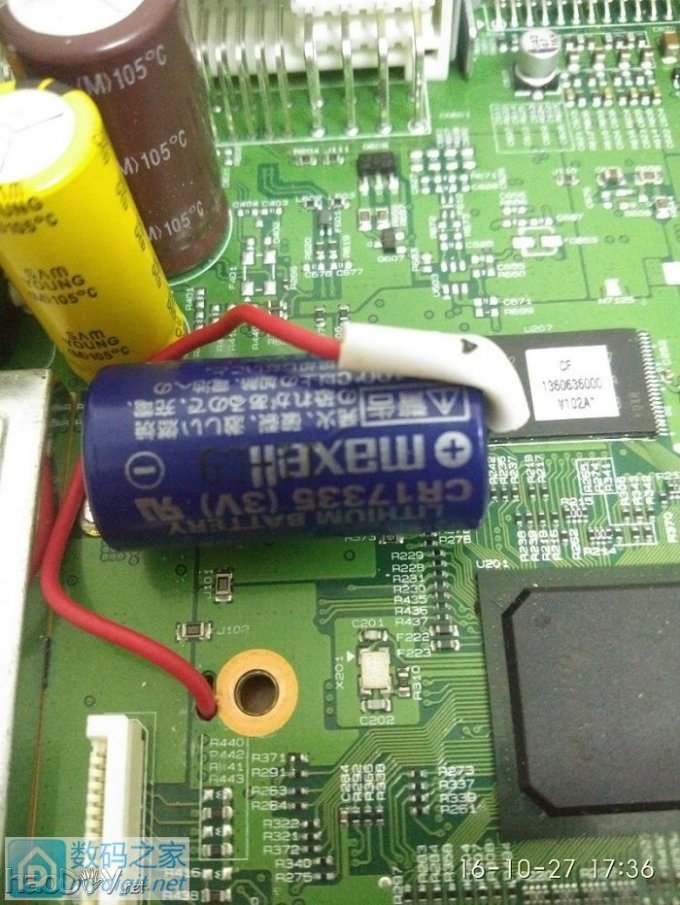

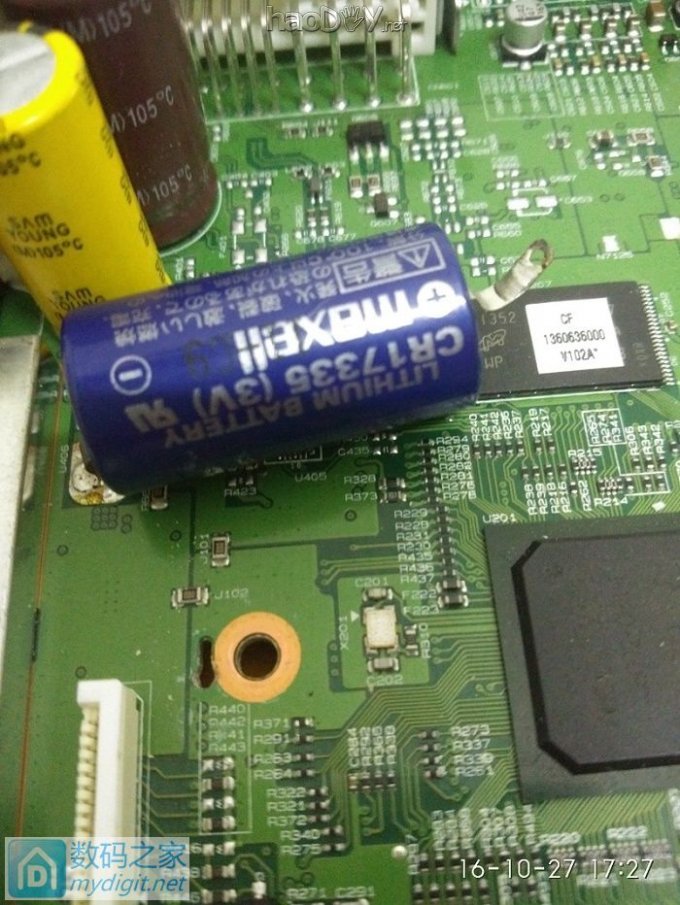

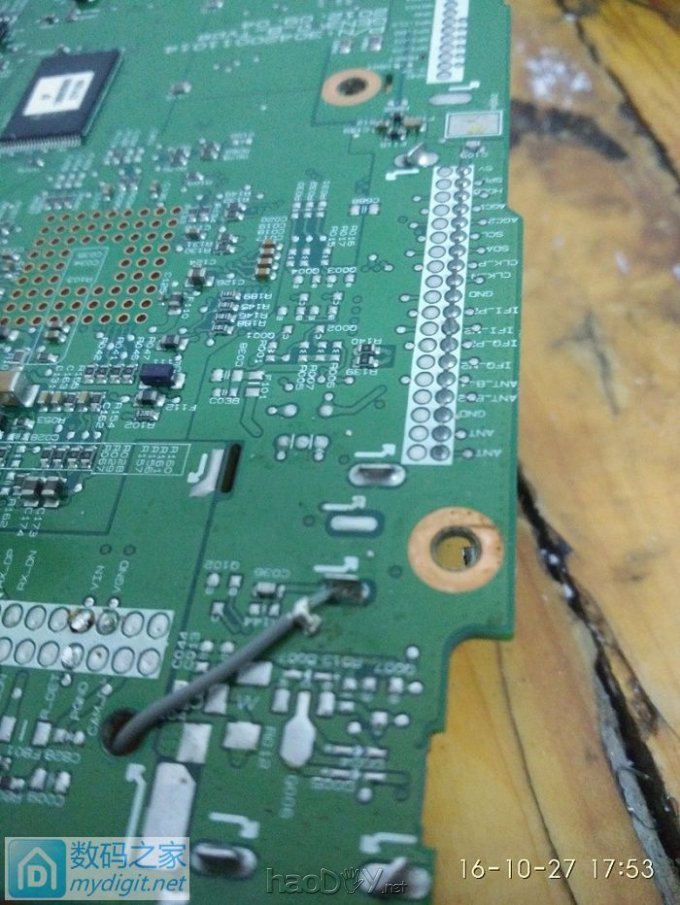

断电记忆根据论坛的大头文改的，3V的电池，实测3.08V，负极随便找的一个空接地焊盘位亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

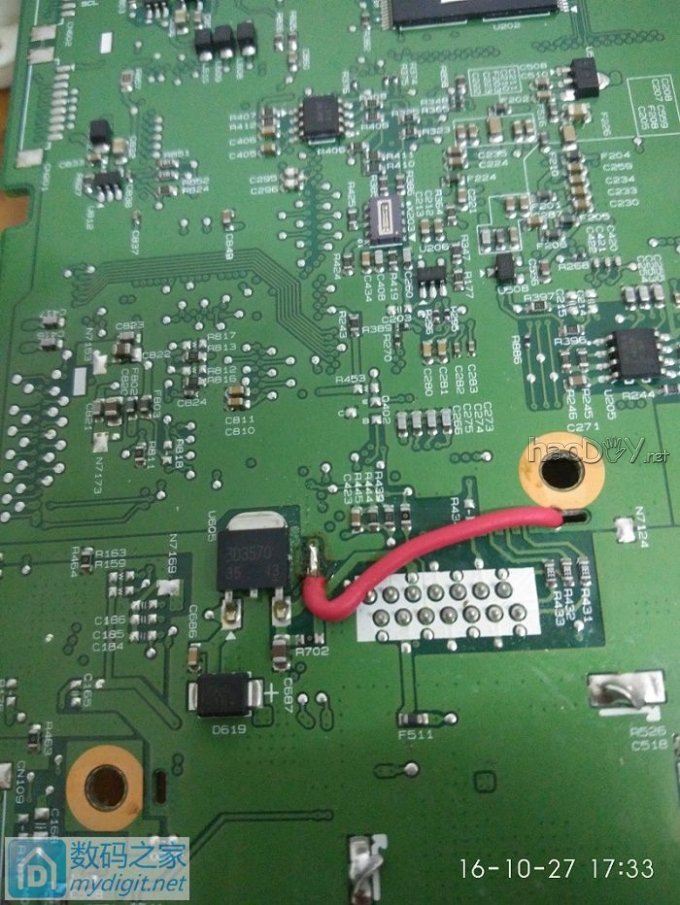

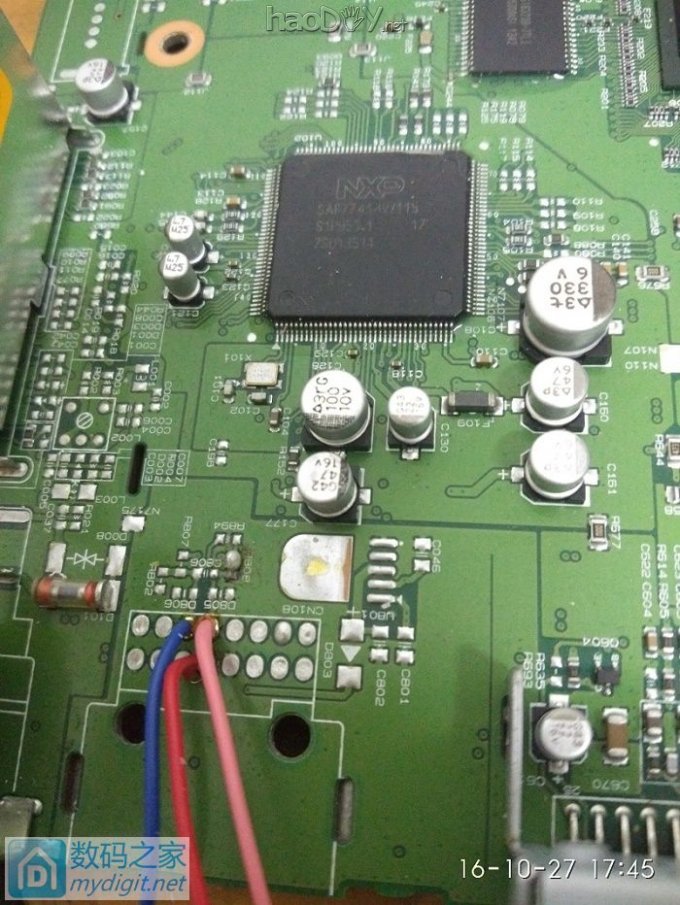

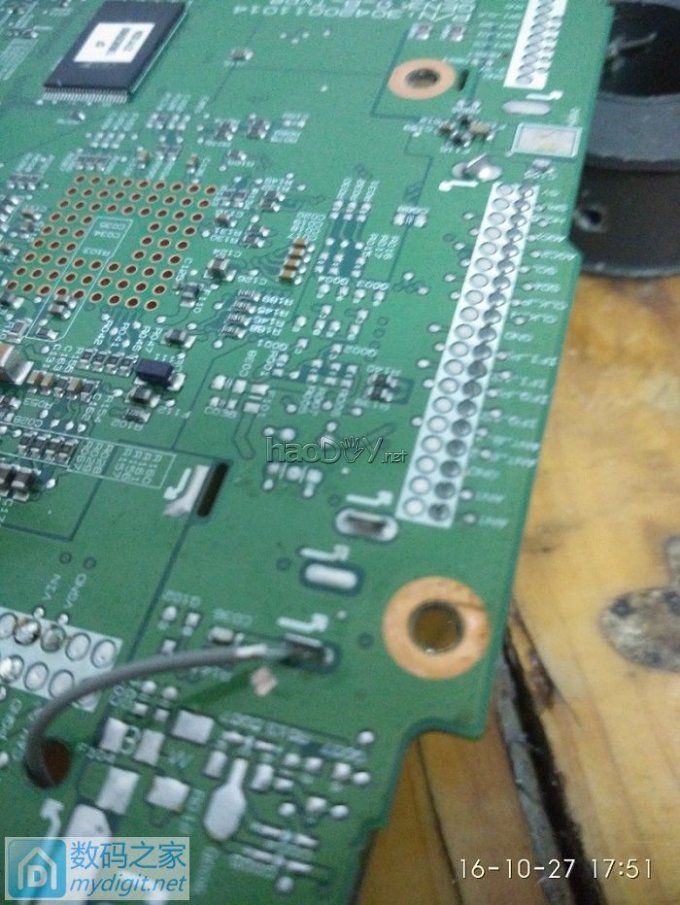

正极在这里引的线，别人研究的借用一下，试了一个断电16小时能正常连上上次放的歌亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

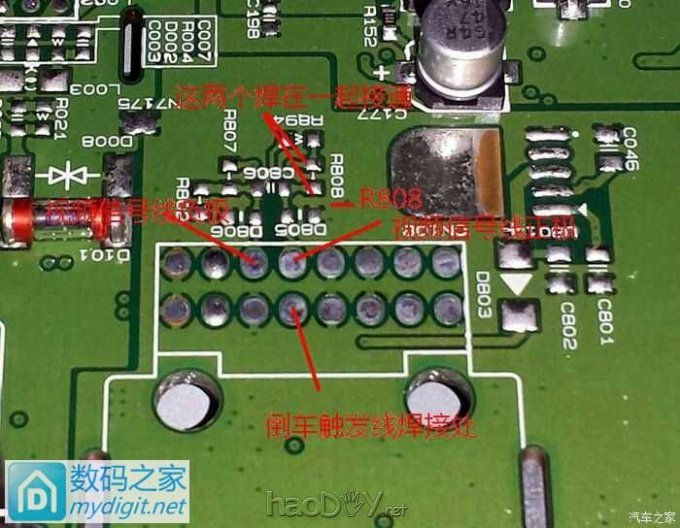

倒车影像，先上张论坛找的图片，可以少走弯路亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

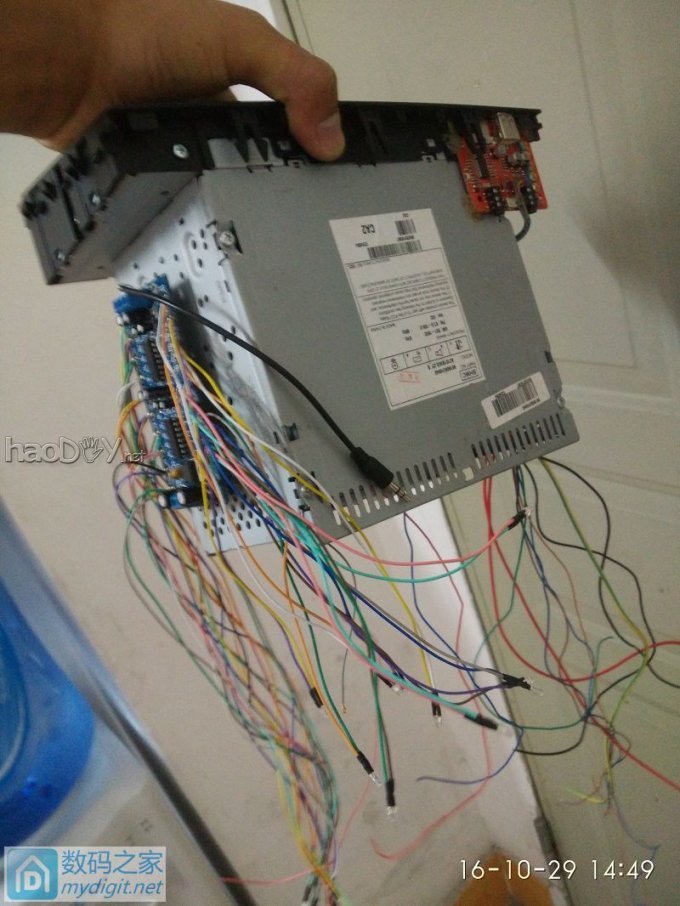

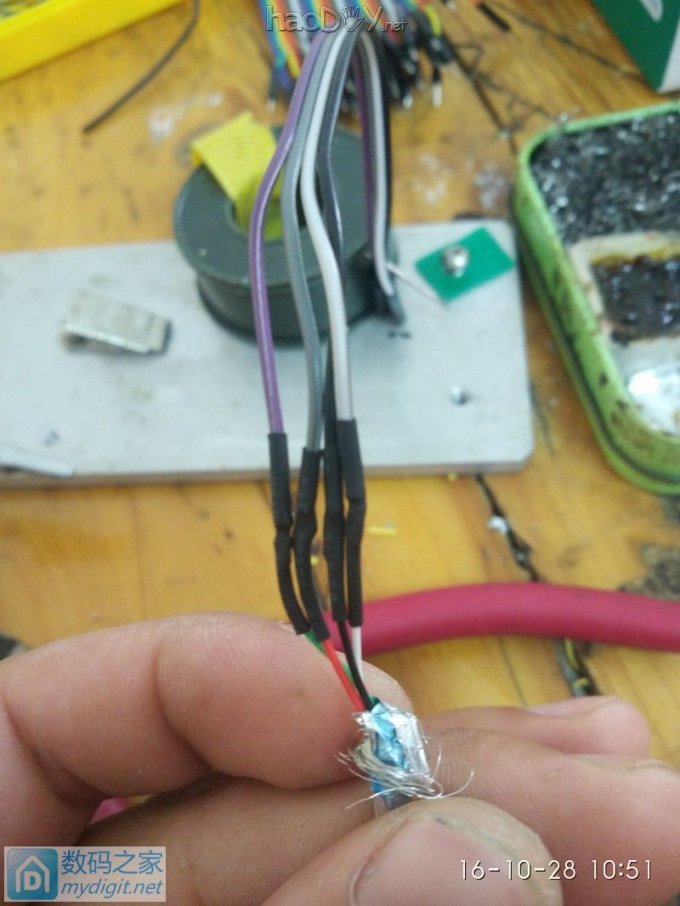

飞线走起亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。
引出天线的线备用，亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

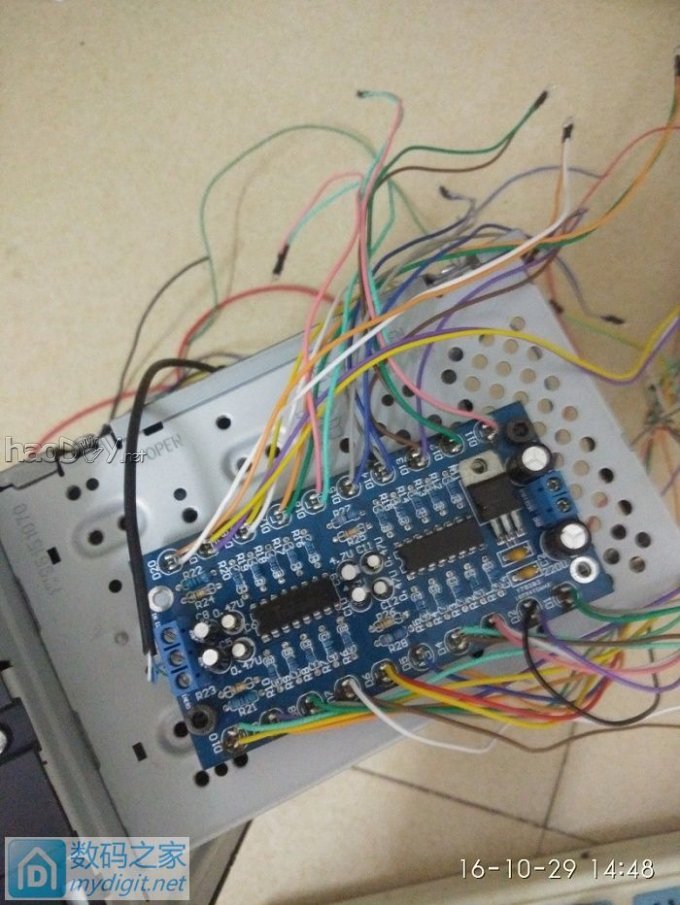

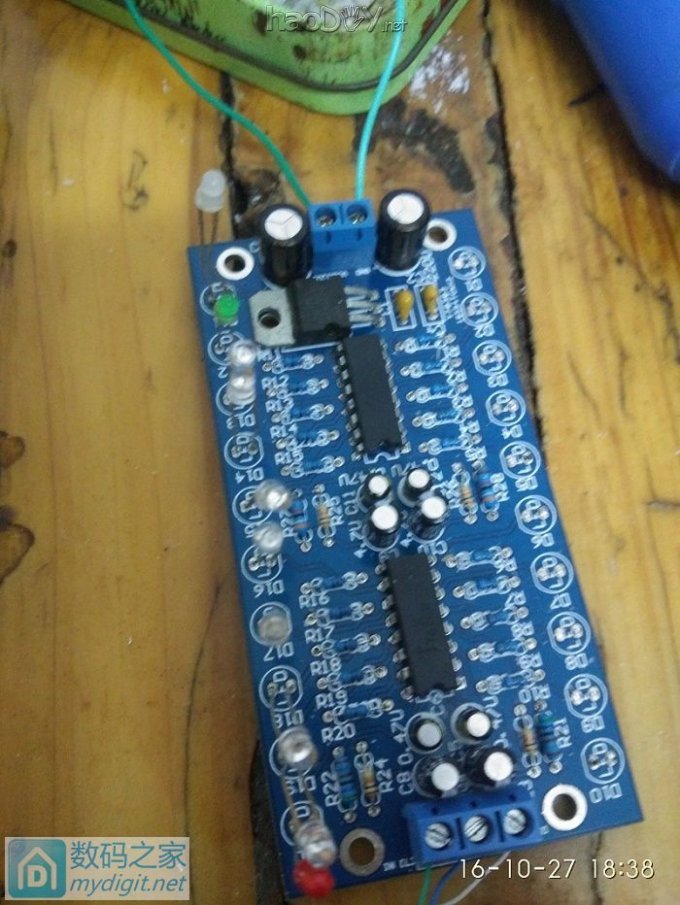

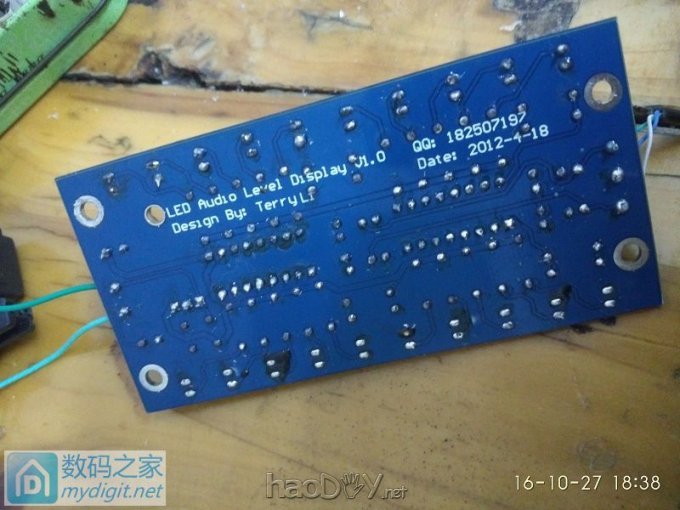

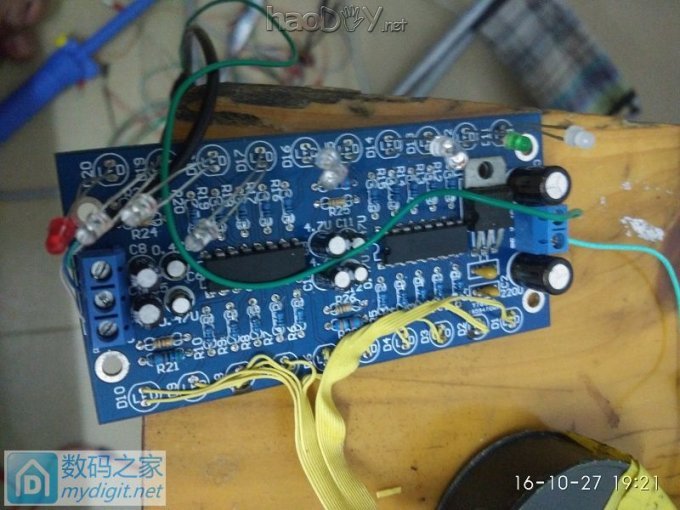

下面是电平板子，论坛买的当时是20块不包邮，散件，花了我32块亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

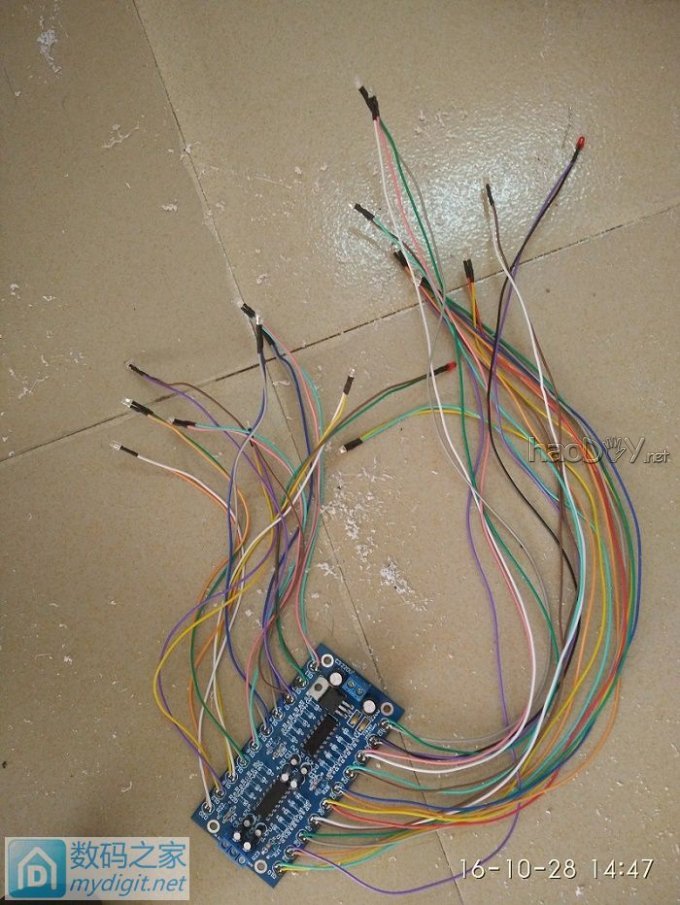

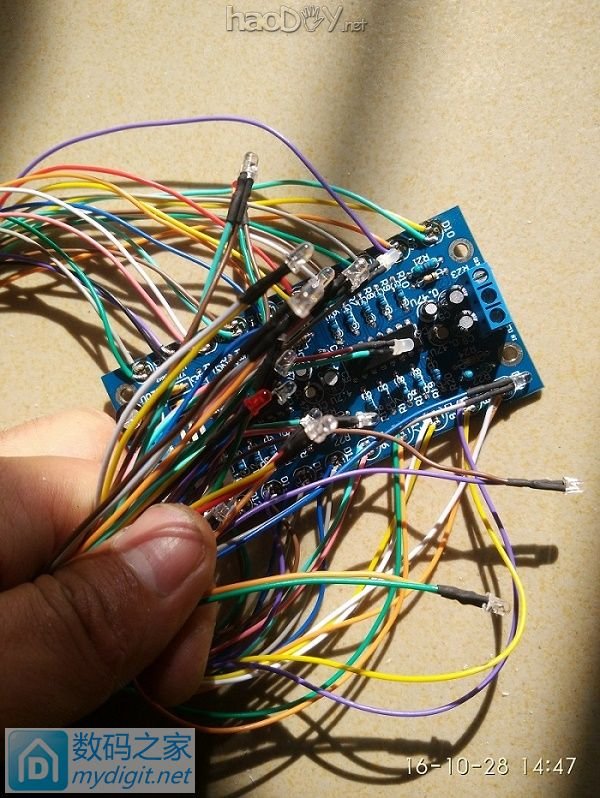

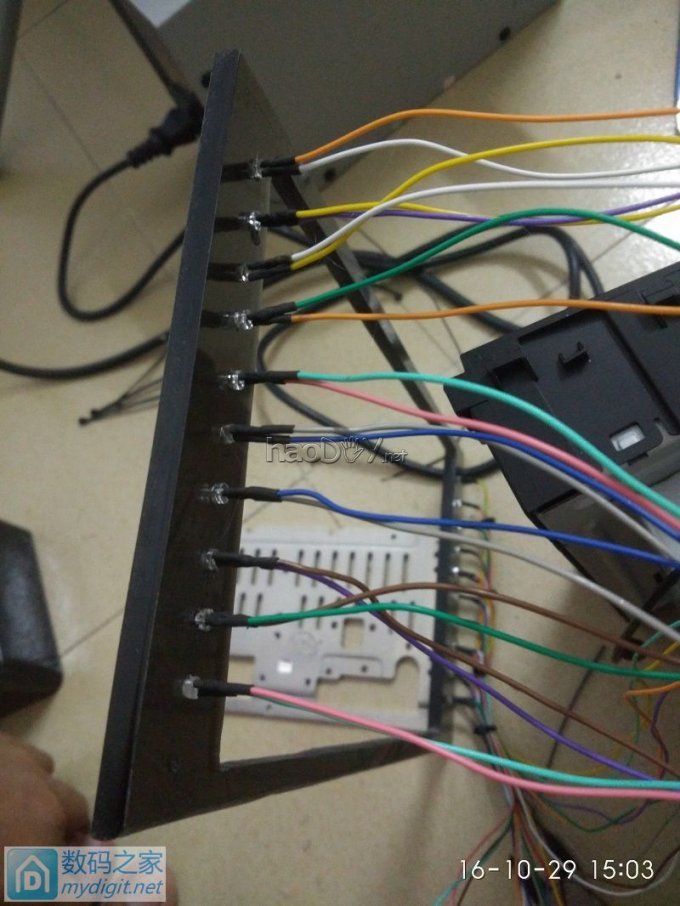

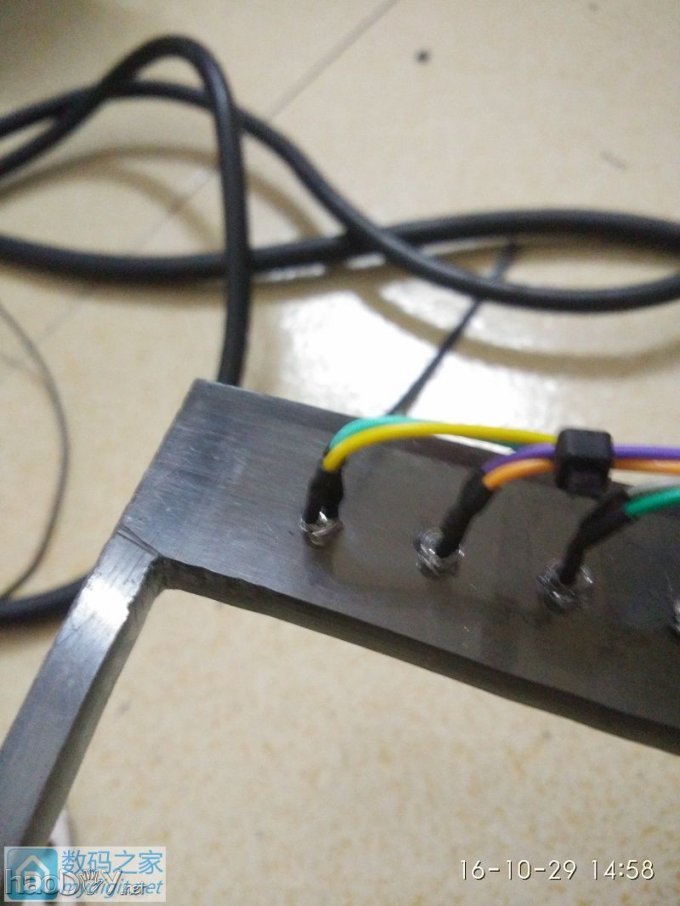

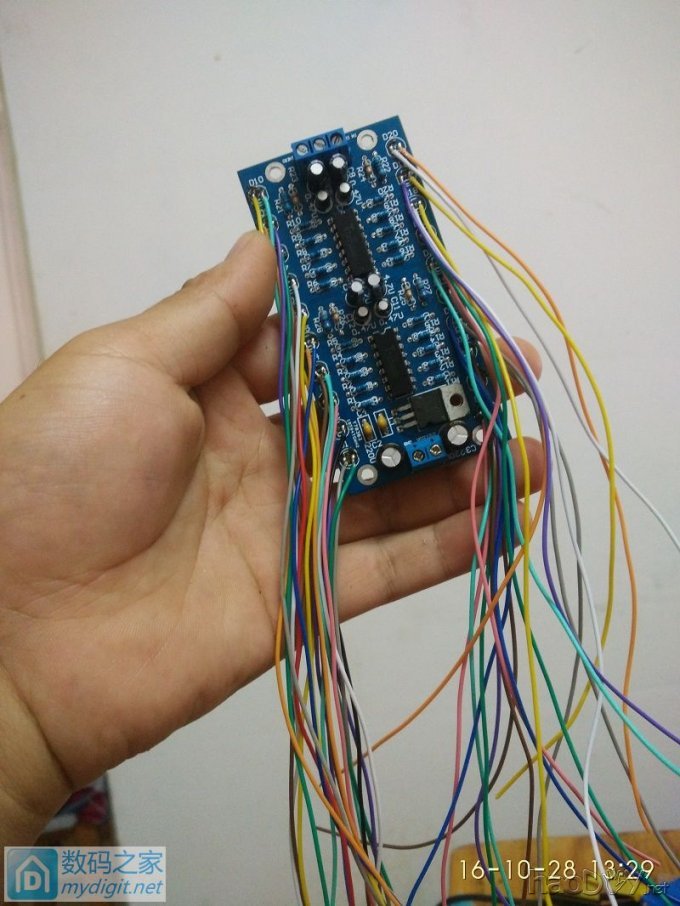

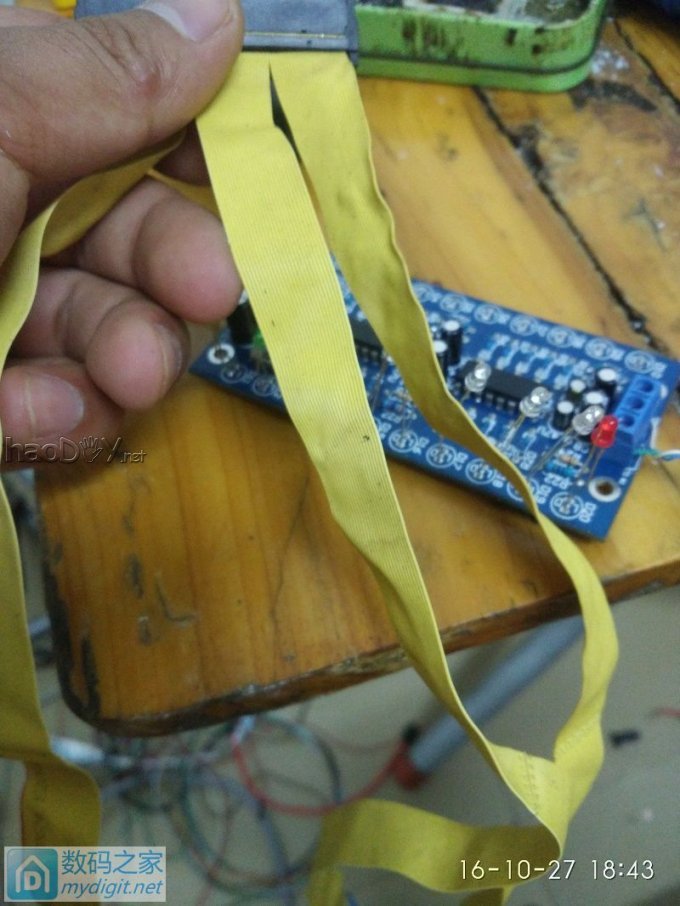

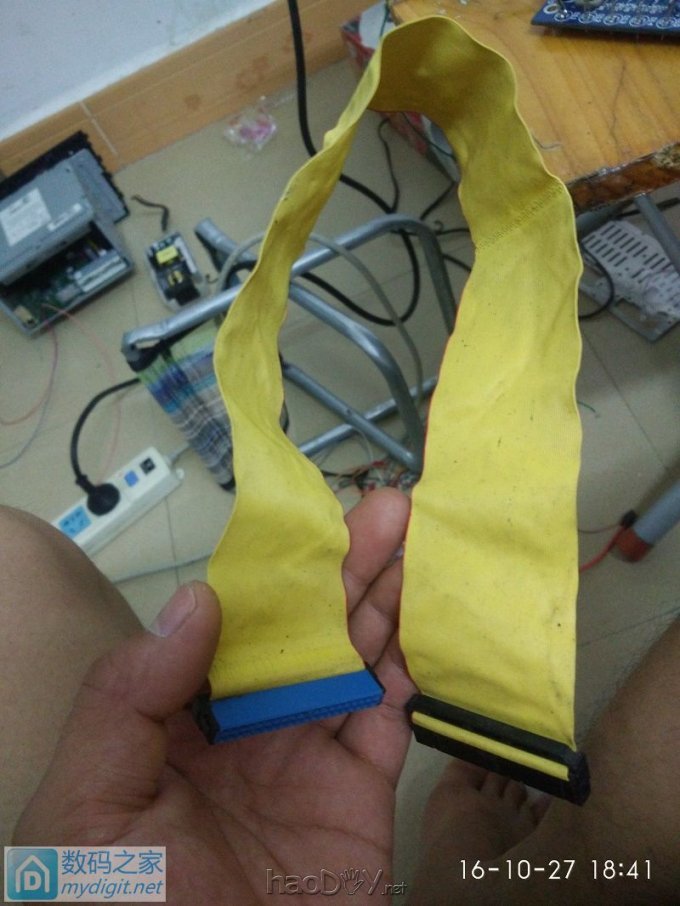

给电平灯引线，20个灯，40条线，80个焊点，搞死人，还返了工，握草，开始用的光驱排线，焊板时没太在意，后面焊小灯时不粘锡，这下日狗了，返工亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。
换线，重新来过程很苦逼，下面焊两个蓝的灯，顶上一个蓝的，中间7个红的，因为焊的时候搞不见了也个红的，没办法用蓝的补上吧亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

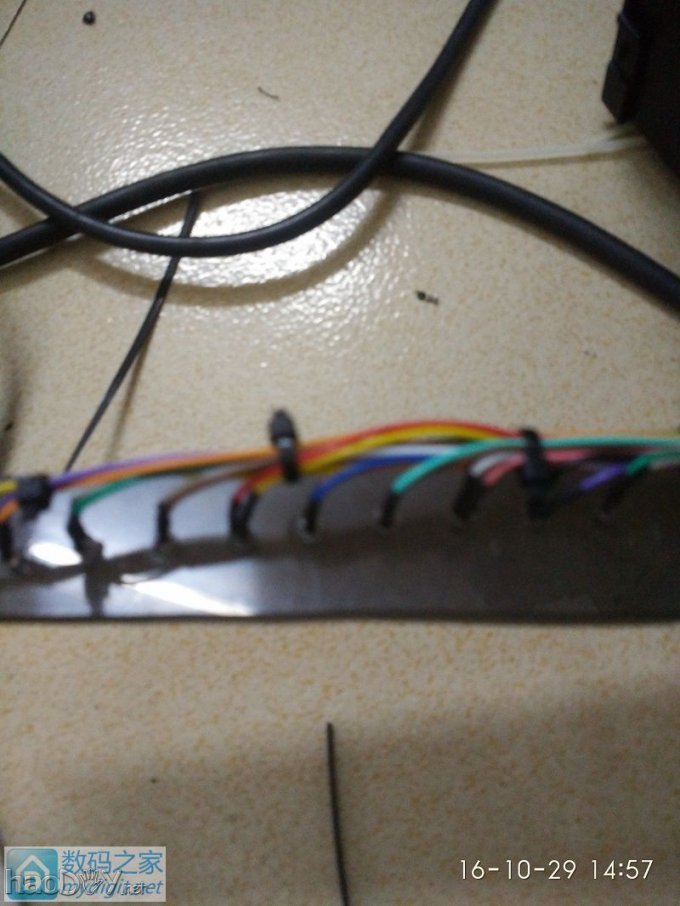

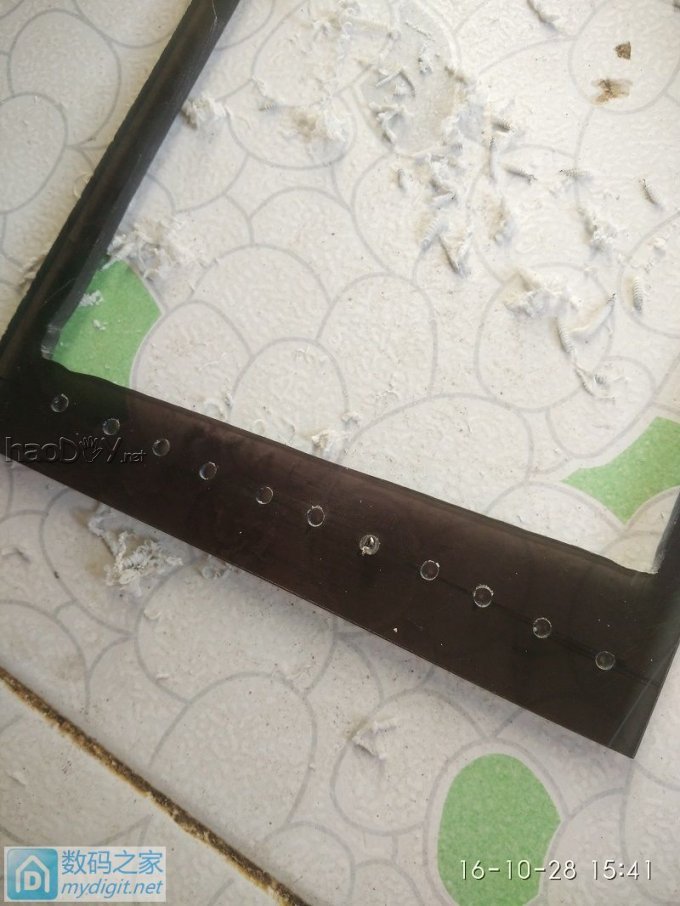

面板打孔，没打穿哟，只打了半深，因为没面板是透光的亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

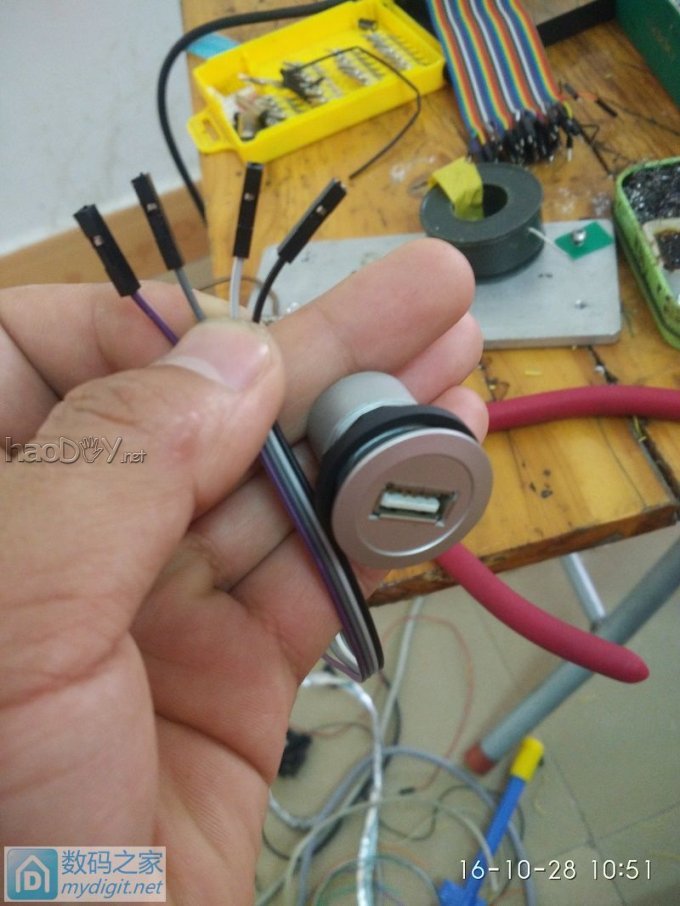

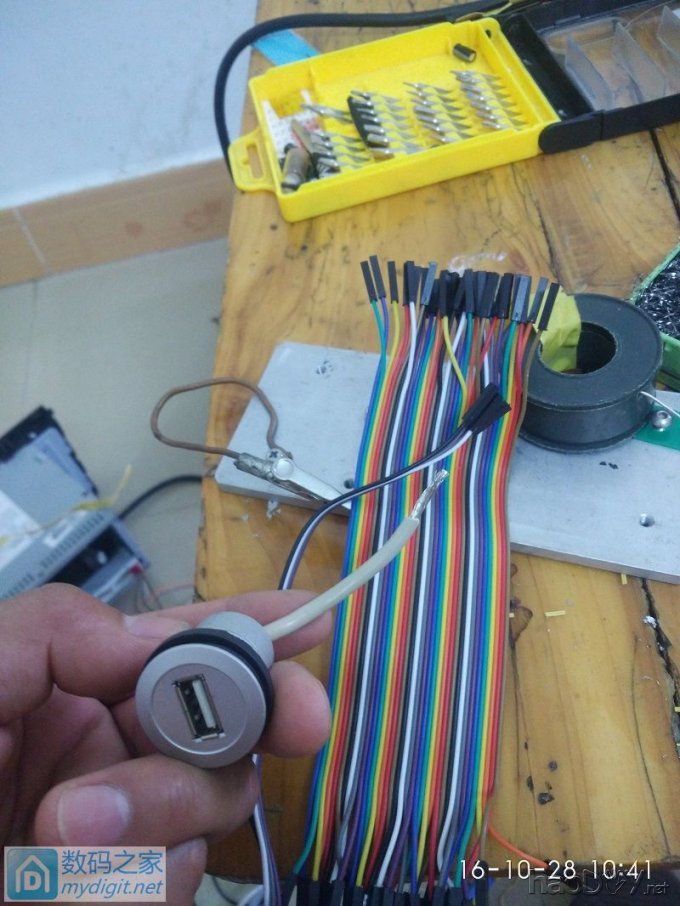

用杜邦线线USB接上，备用亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

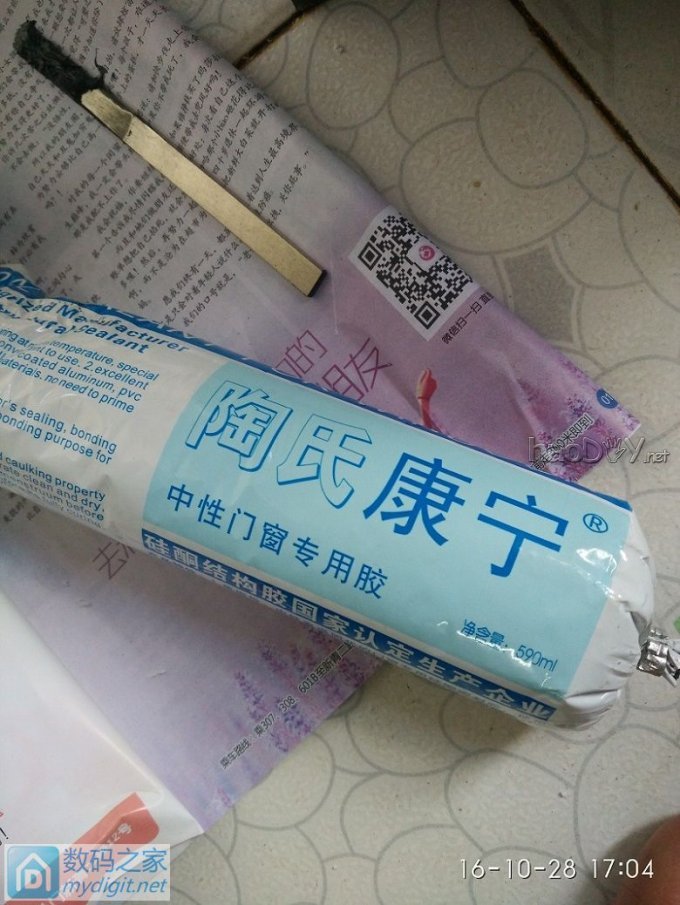

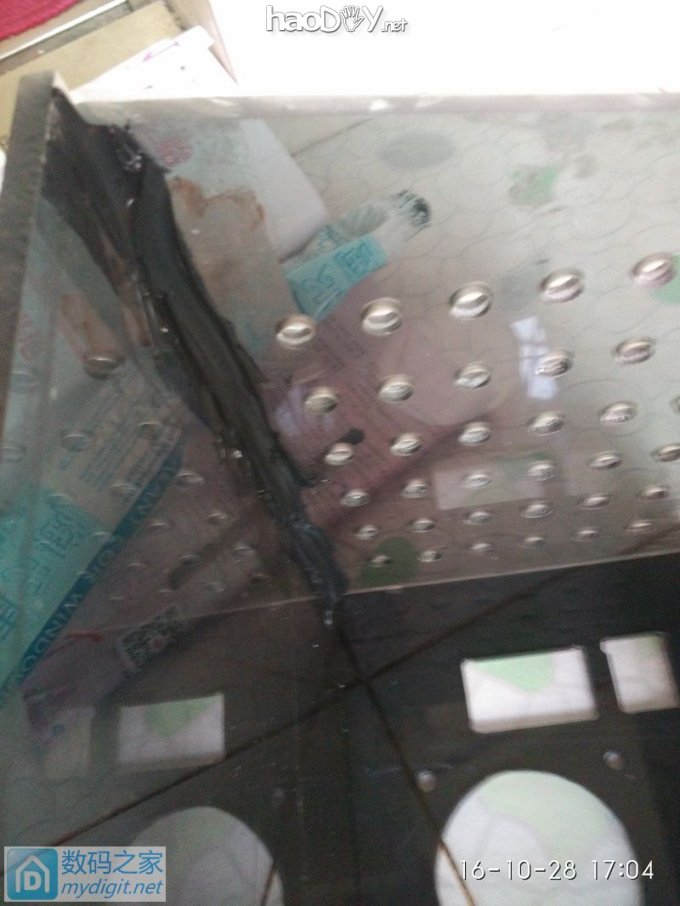

康宁黑狗屎胶粘上四面，为什么要说它是狗屎呢，因为它粘到手上好难搞掉，哈哈亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

  • 亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

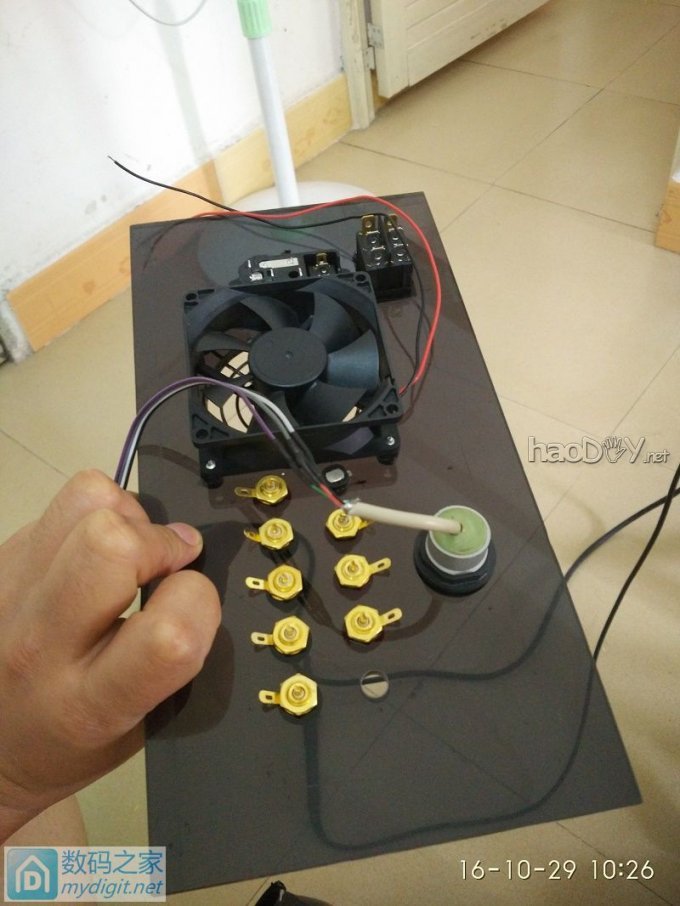

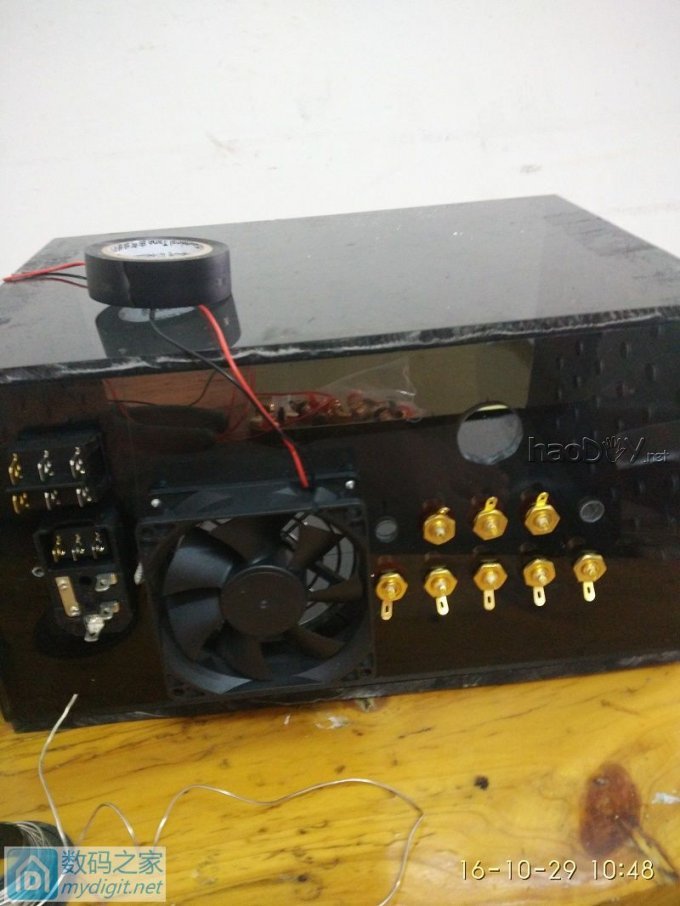

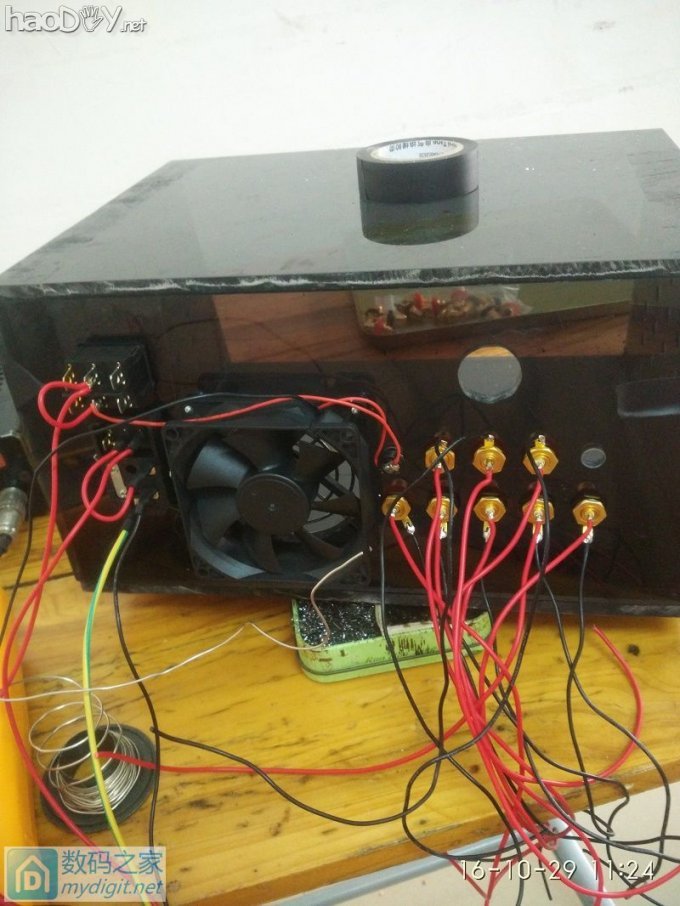

尾板各种零件，装上试试效果，给莲花座子引线，事实是多举，过程中好多线又要拆掉亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

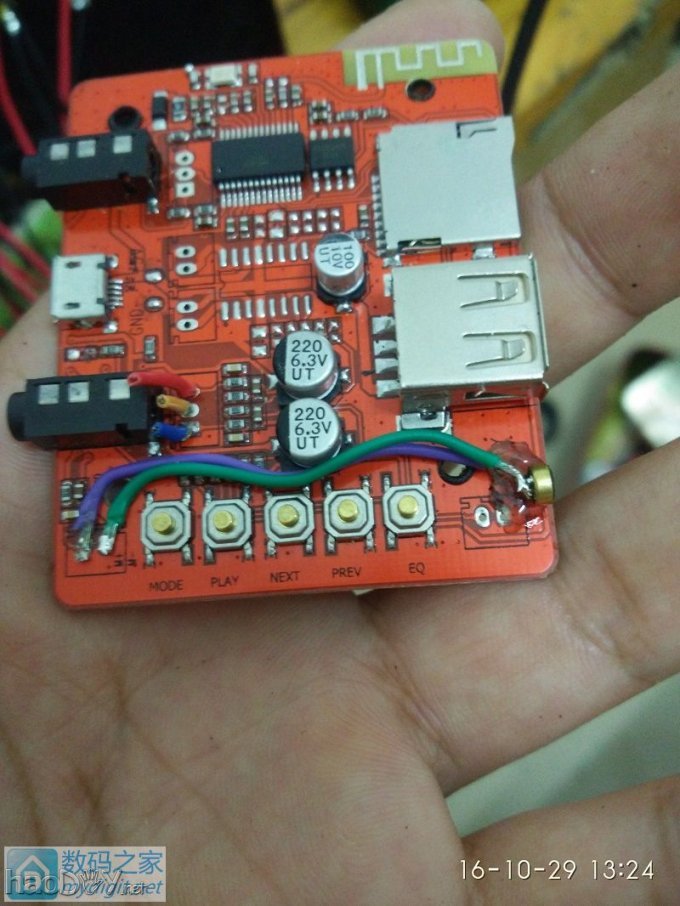

蓝牙板子，炬为的，上次买了三片，最后一片了，亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

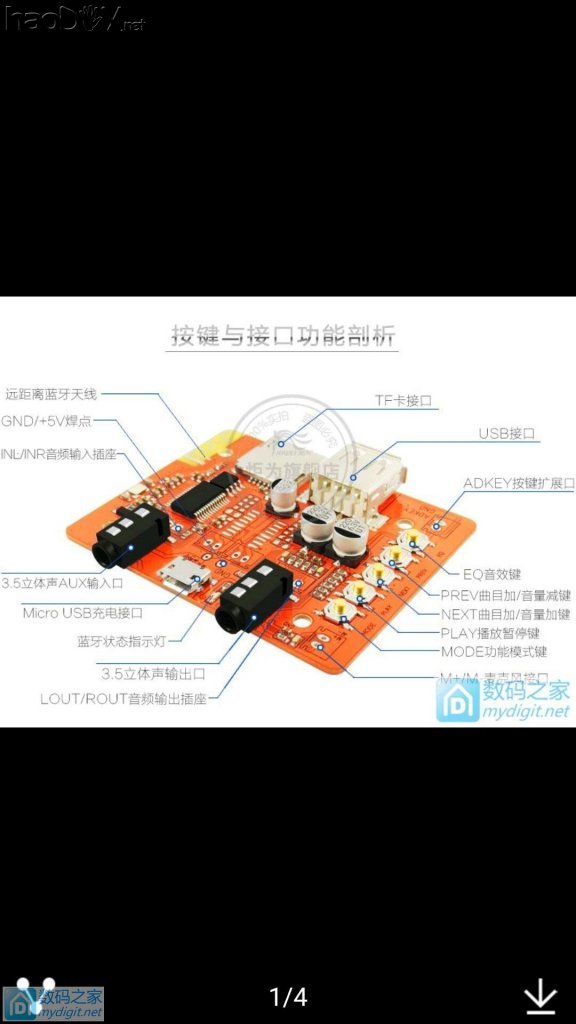

卖家发的照片亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

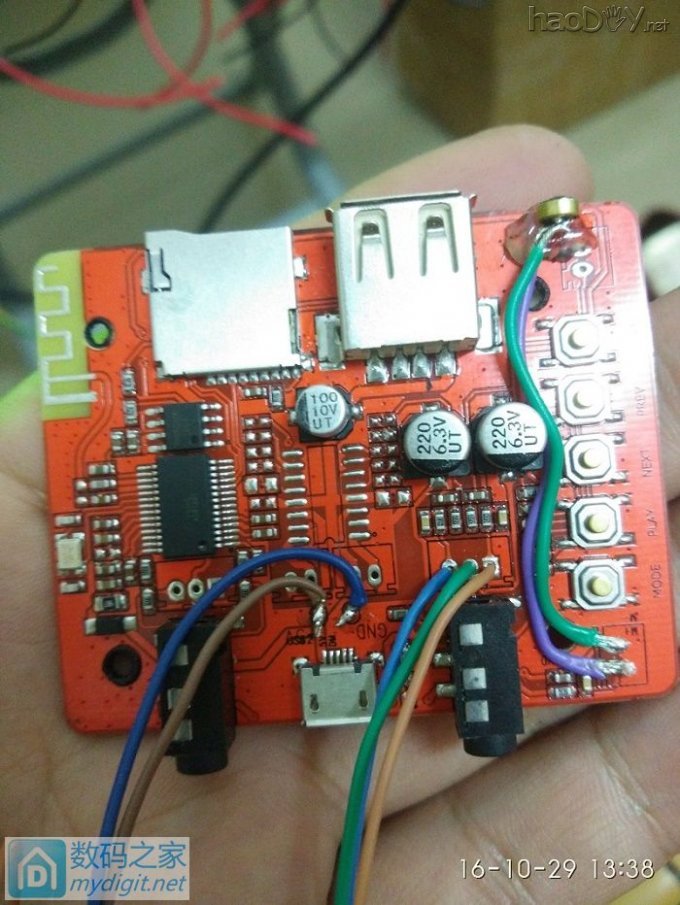

给MIC引线，电源线，音频输入线亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

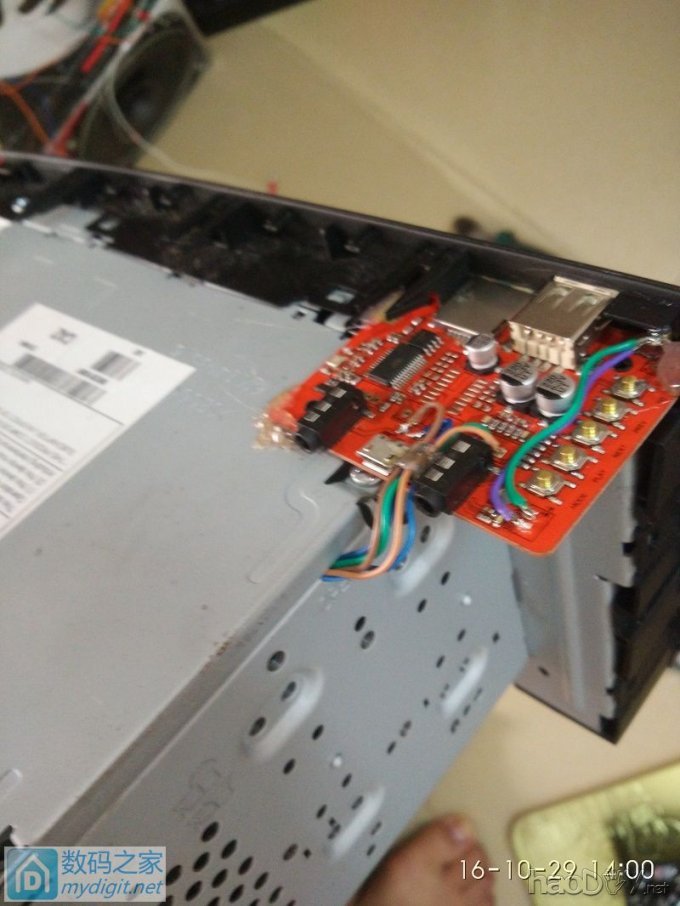

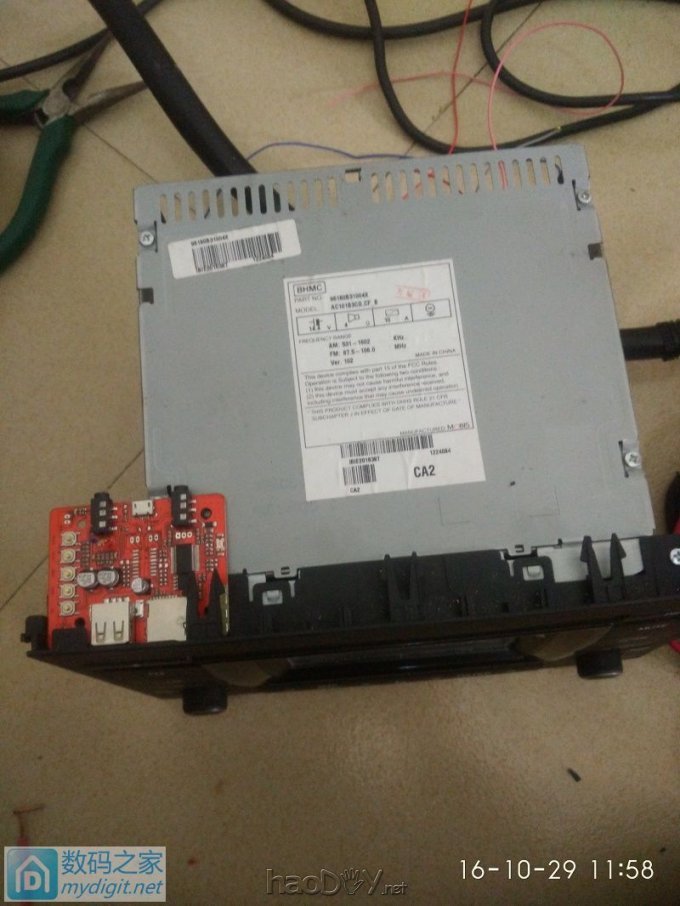

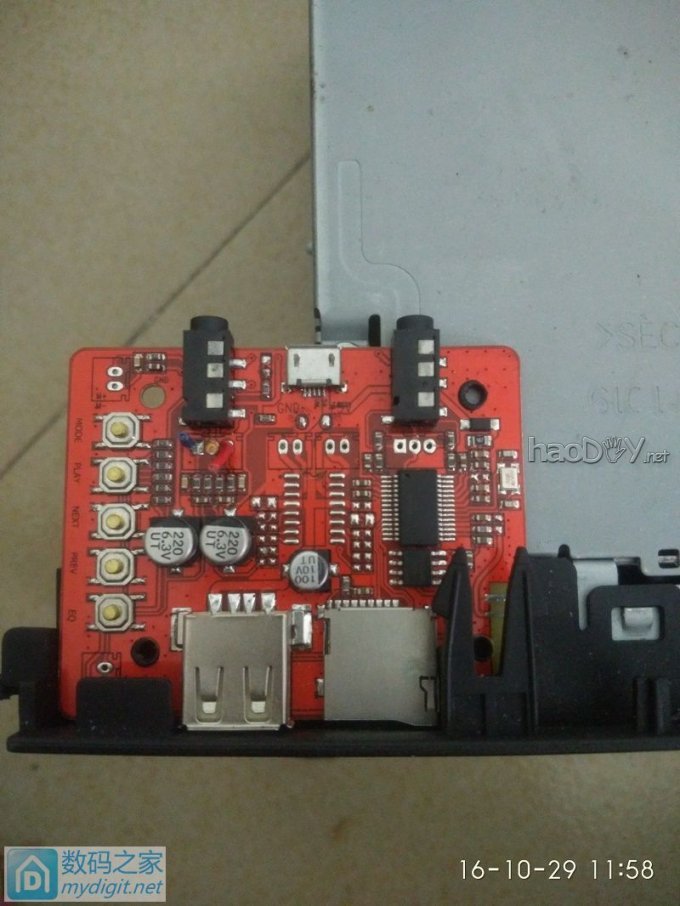

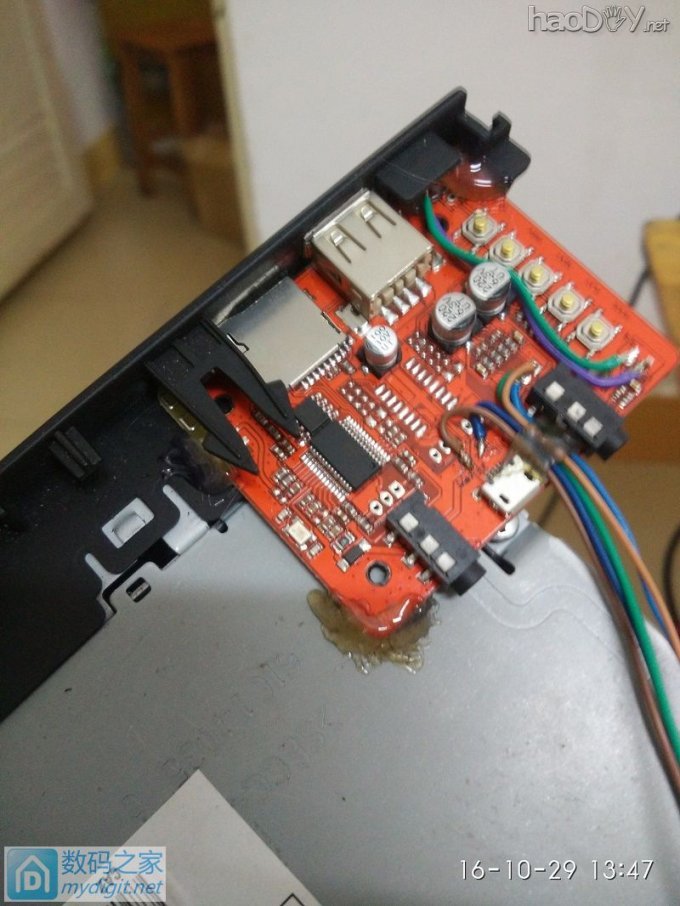

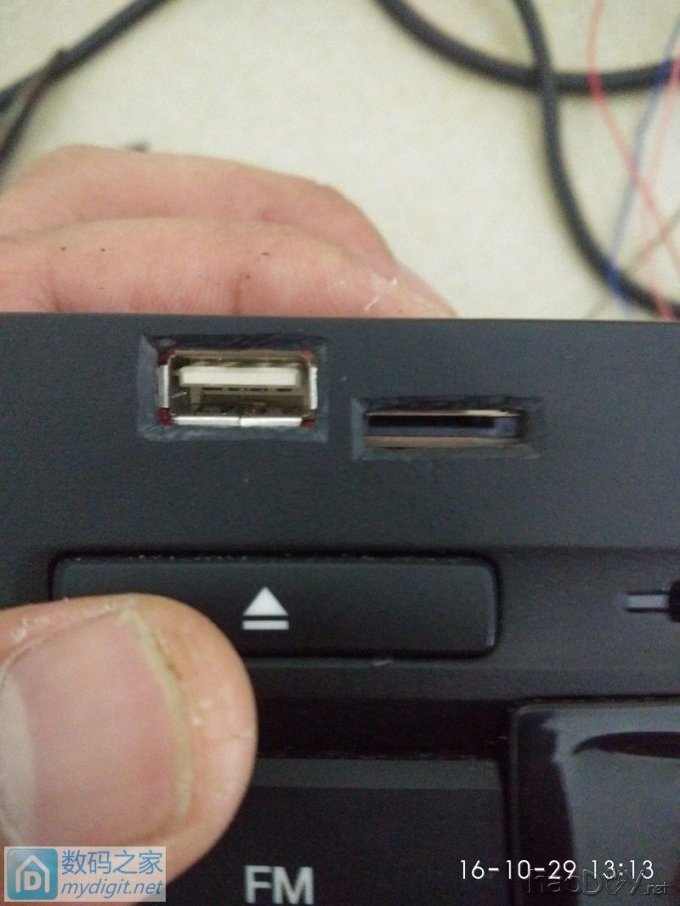

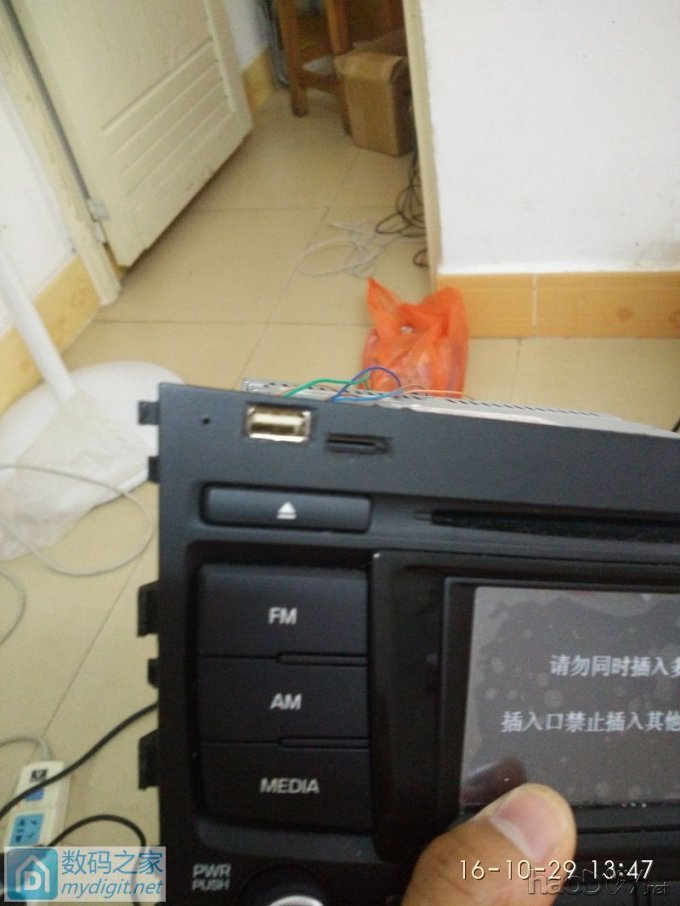

在车机面板上开孔，因为放在这里可以直接用到板上的USB功能亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。
小刀划吧，也很苦逼亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。
先用热熔胶暂时固定吧，后面加黑狗屎亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

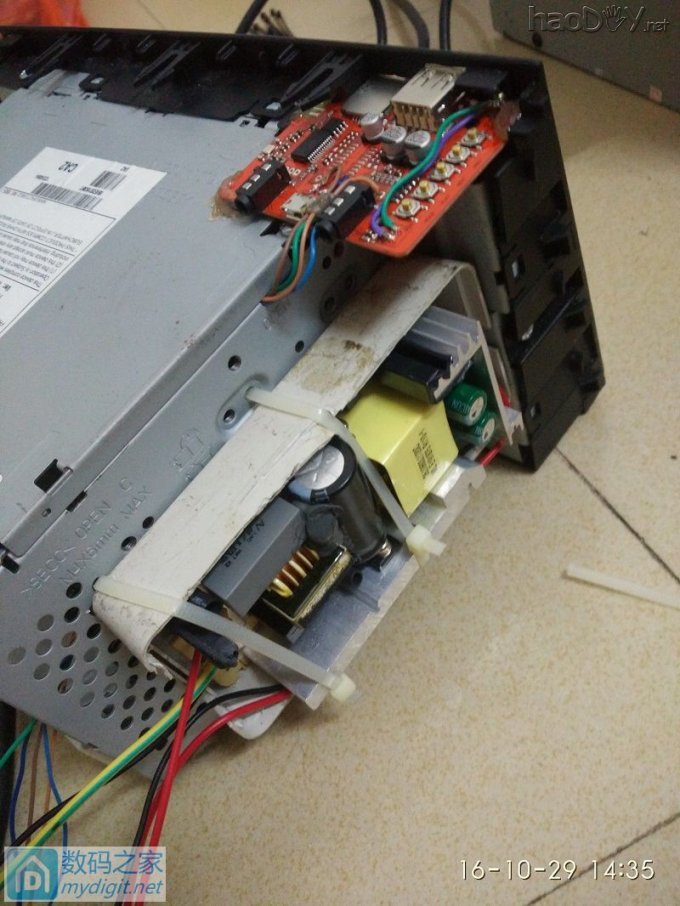

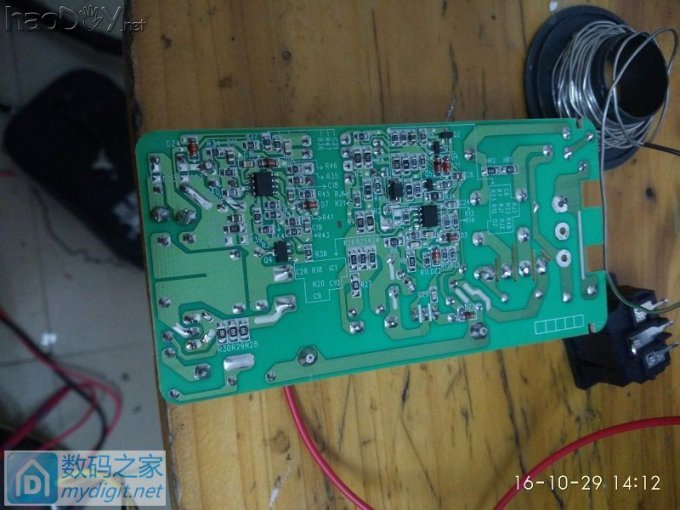

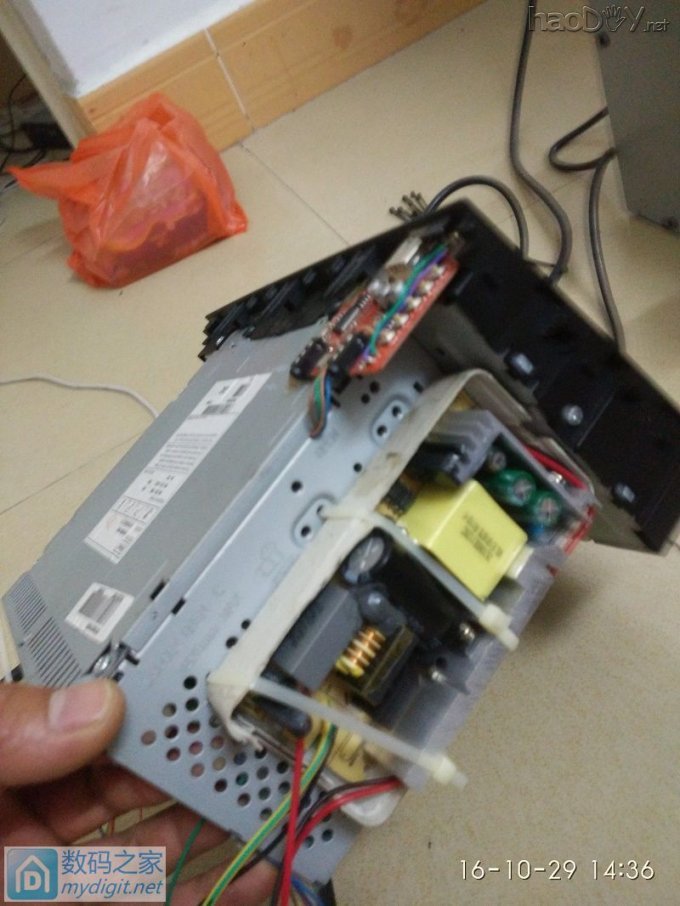

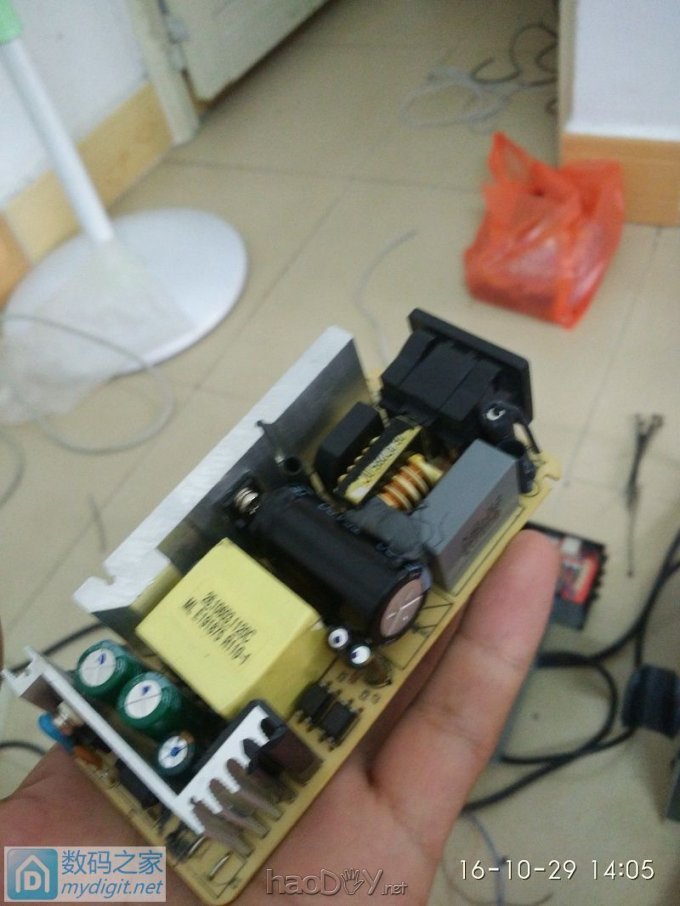

电源，12V 3.8A 的，应该够用了，金诚数码卖家送的，拆开看看亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

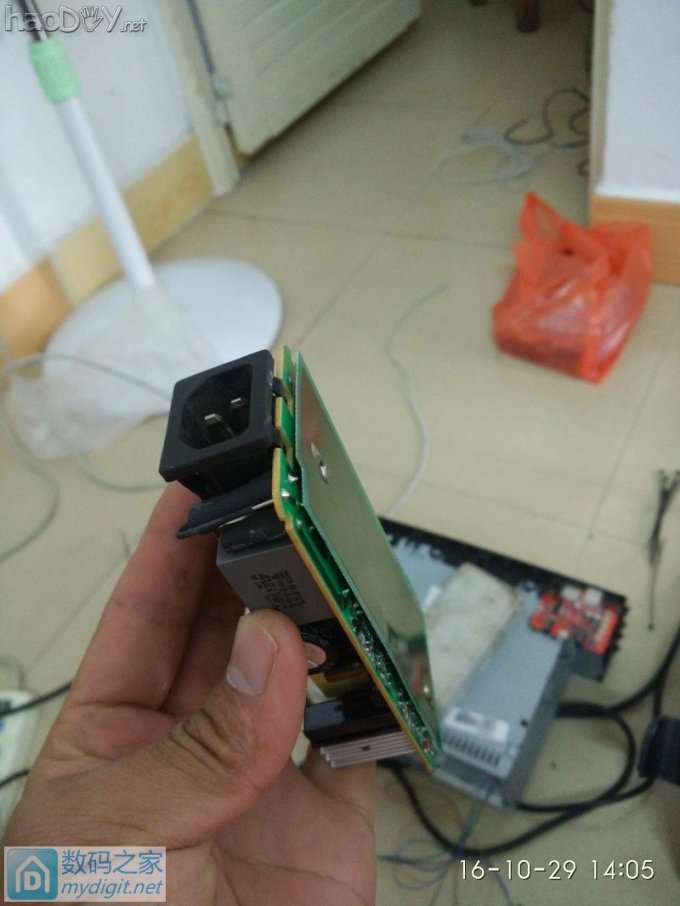

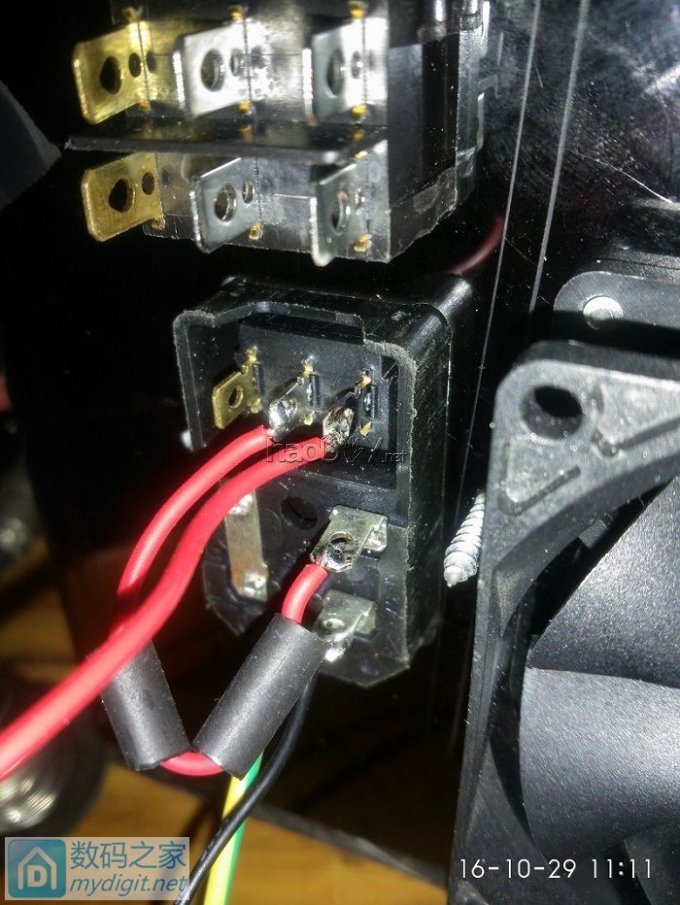

用热风枪拆下品字插座亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。
打算装在这个侧边，引出所有的线亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。
电平装这边，这线一把一把的亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。
按顺序用热熔胶固定到面板上，亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。

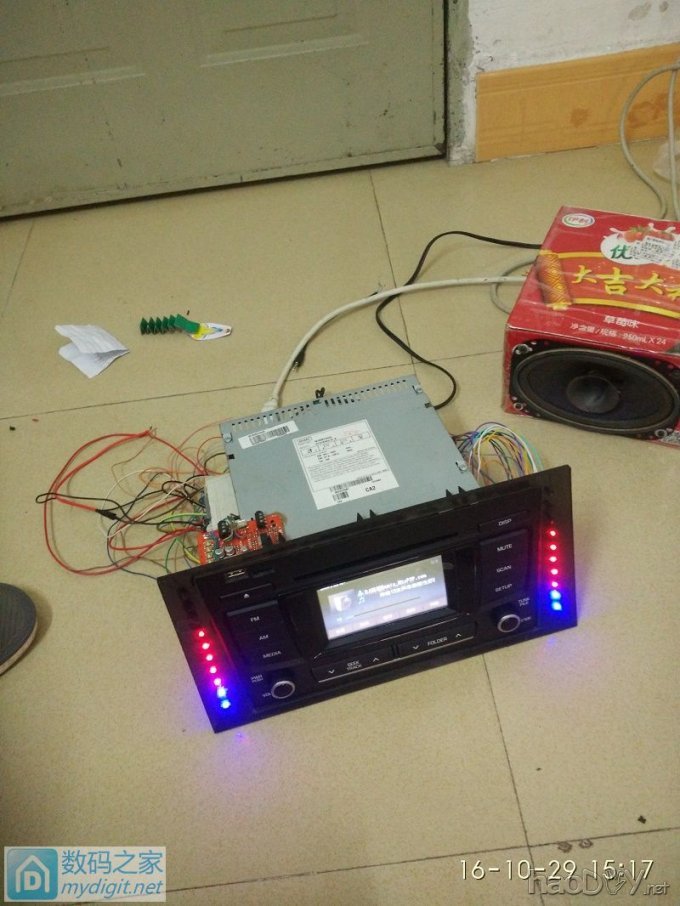

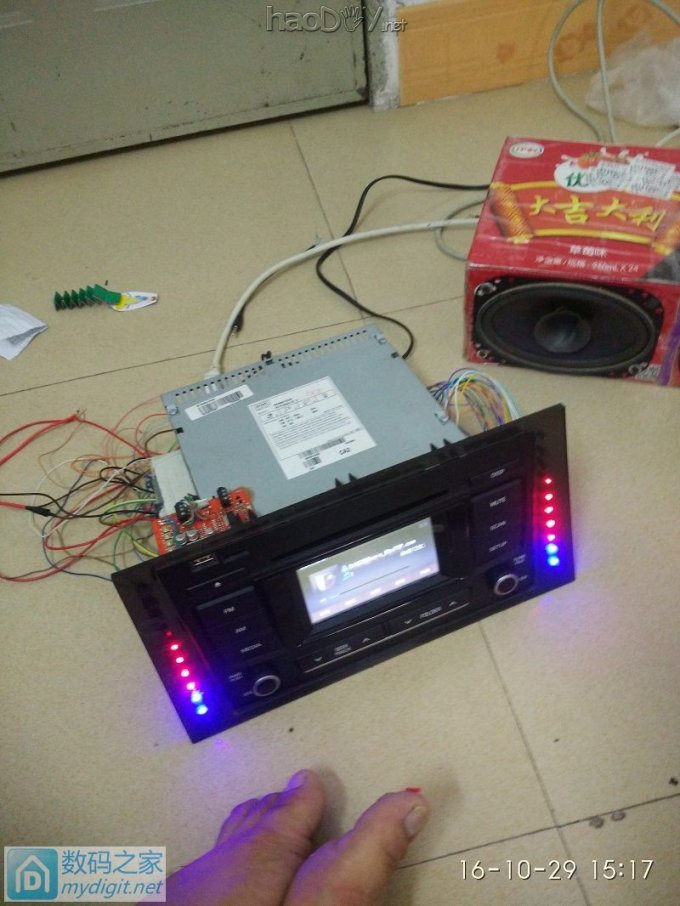

通电试试效果，看看有没有装错位置亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。亚克力打造名图车机，加蓝牙，电平，多图直播。。81楼完工。
