自制解码器-让我的华硕M2N-E主板也HIFI起来(2)

时间:2013-01-29 10:12来源:itbbs.pconline.com.cn 作者:yukaigogogo 点击:
主电路 加了飞利普耳机功放芯片TDA1308的耳机放大电路,这个芯片是飞利普专门为便携CD设计的放大器 试验成功当然是做成品了,幸好自己还有点功底(为了达到满意的效果,全部应用音响高档元件) 下面是PCB板 接收

自制解码器-让我的华硕M2N-E主板也HIFI起来

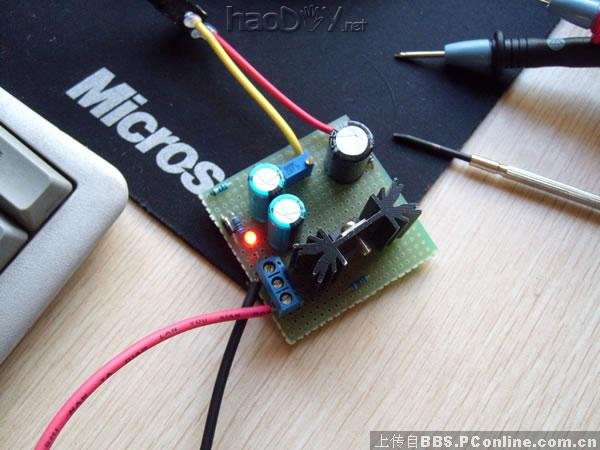

主电路


自制解码器-让我的华硕M2N-E主板也HIFI起来

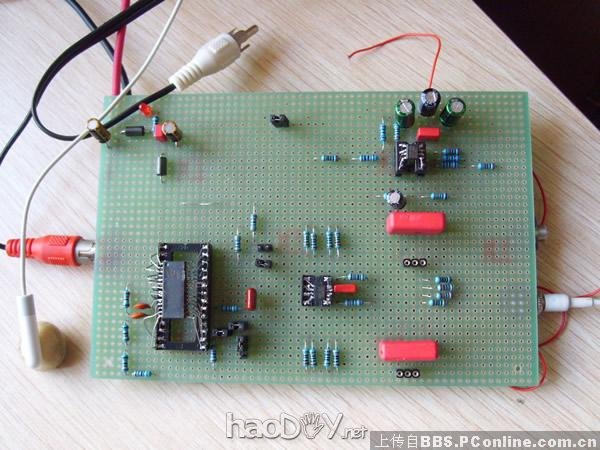

加了飞利普耳机功放芯片TDA1308的耳机放大电路,这个芯片是飞利普专门为便携CD设计的放大器


试验成功当然是做成品了,幸好自己还有点功底(为了达到满意的效果,全部应用音响高档元件)

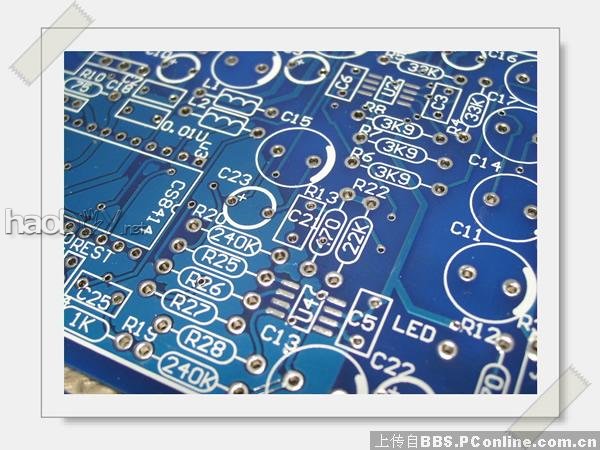

下面是PCB板


自制解码器-让我的华硕M2N-E主板也HIFI起来

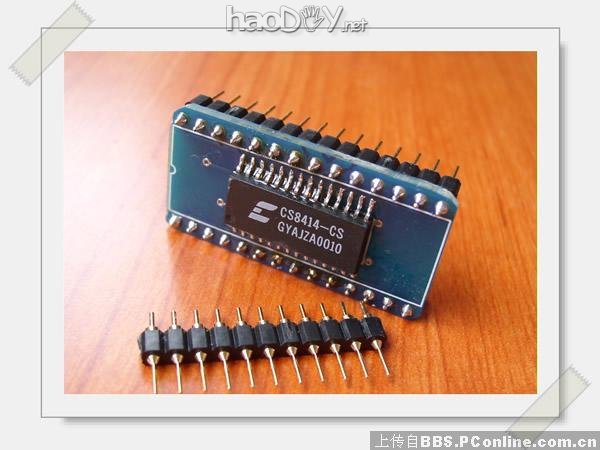

接收解调芯片 CS8414,CD机上用的片子



自制解码器-让我的华硕M2N-E主板也HIFI起来



下面是焊好的板子
