仿长冈铁男大师的作品db-2级倒相式全频喇叭书架箱
时间:2012-12-03 09:59来源:bbs.hifidiy.net 作者:chianyin 点击:
次
喇叭花 下载次数:1 2011-5-31 05:38 面板 在刚过去的一周里，我全部是在离店数十公里外的地方做生意，而且是在室外，高温烈日，非常辛苦，每天都要早起床，为了保持体力，晚上很少加班，直到今天才调好这第四号后加
很久没玩过长冈铁男大师的作品了，即将将按其原始设计进行制作一款其作品，敬请感兴趣的朋友密切留意更新。
箱体内外全部按照长冈铁男设计的原始数据进行制作的DB-2今晚终于开装了，不过箱体的前面显得有些空洞，于是增加了一些个人的因素，因此要在装箱前在面板内部进行
预埋螺母，这次采用的是本人新购进的铜质预埋螺母，当初设计前面板时只考虑到螺丝怎样摆放才协调，并没有考虑其它的，当装的时候才发现有两排刚好在顶板及中间那块隔板的安装线上。幸好是全埋的，若是四爪螺母真不知该怎么办。但这样到时连接的螺丝长度将受到限制，不能穿过底层板。为了强度的足够，我在每个孔内敲进了两枚螺母。为了轴线的一致，我是先将两枚螺母上到一枚螺丝上，再敲击螺丝帽将螺母敲进去的。交用502胶水滴孔边进行加固。这样折腾下来，时间已经过了凌晨了，本来想不再组装第一个的了，但又不想食言，于是乎就继续干。
当我涂第一笔胶水的时候已经是凌晨1点多了，不敢再在外面搞，怕钉枪的声音扰民，只好搬进店内，关上玻璃门、拉下铁闸才敢搞。
我的安装方法与长冈铁男前辈不同，我在装导相管时是分开装的，先装竖的两块，比较难装，但比起全部装好再套上去精度要高。
装好竖的后，横向那两块就容易得多了。
内部隔板上的导相管也同样是用这样的方法来安装。
装好导相管后，便将隔板装到面板上。由于预埋的螺母在安装线上，为了不让胶水流入螺母内搞得螺纹不顺畅，我用很薄的纸胶布将螺母后面的孔盖上后再涂胶水。

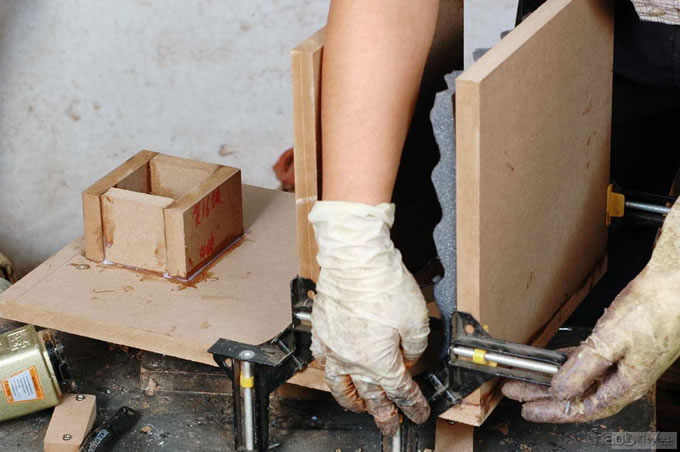

用直角夹固定后打入3cm的钉。
接着装顶板，按原设计顶板是装吸音棉的，我也装上了。
#p#分页标题#e#
装好顶板装底板
最后就是两块侧面板。
就这样，一个最基本的毛坯箱就形成了。 大家看到侧面板是不怎么整齐的。是的，因为我在开侧面板时长宽均比设计数据开大了5mm，为的就是对消部分安装时产生的误差，等胶水干后再用修边机修下就很整齐了。以前是按设计数据开的，一旦安装时产生点误差，侧面板就装不正了，结果要用原子灰去填平后打磨，非常麻烦，现在这方法要方便得多。
DB2的安装已经进入到了最后的贴皮阶段，最后完工已是指日可待。
贴完一个侧面时，时间刚好是凌晨2点，太夜了，那修边机若开起来，那高频噪音可恐怖了，店后10米开外就是市委宿楼了，不敢扰民啊！只好小心翼翼地翻转箱子，再用同样的方法贴另一面，修边的事等大白天再干了。贴第二个侧面少搞现场拍摄，只用了约半小时。
DB-2需要喷漆的地方很少，就只有导相口一处，喷完要立即用天那水将边上的油漆擦干净，凉干后就较难擦了。
后加载号角要喷的号角口面积就大了
这是DB-2的喇叭花，很高的一叠，因为每对箱子是配两套不同口径的喇叭花的，可以更换不同口径的喇叭来听，这当然要用到我惯用的模块化结构模式了，这次我用了超前卫的面板来配这超老土的DB-2箱体，配搭效果很快就会出来，就不知有多少人可以接受。
#p#分页标题#e#
#p#分页标题#e#
喇叭花
面板
在刚过去的一周里，我全部是在离店数十公里外的地方做生意，而且是在室外，高温烈日，非常辛苦，每天都要早起床，为了保持体力，晚上很少加班，直到今天才调好这第四号后加载号筒箱子，声音是四对中最满意的。为节省时间，一切从简了，只上几幅图好了。
DB-2也开声了，完全按长冈铁男的设计数据制作，不愧是大师的手笔，小小的4寸能有如此的低频，而且来得是那么的快、那么的真实，令我大感意外，与迷宫完全是两种不同的味道，不但低音好，中音及高音的表现也非常出色，我用来试音的这对喇叭收藏已经有些时日了，以前装在迷宫及后加载号角箱上一直感觉是高音不足，但装在DB-2上就没有这感觉了，声音非常平衡，听童丽口水歌最为撩人。图片明天再上了。在零点到来之前终于赶得及来上DB-2的图，也不失昨天许下的诺言。以下就是按长冈铁男设计数据制作的DB-2空箱了。
装上喇叭后还未开声，第一感觉就是非常之不协调，小小的一个4寸喇叭居然要用近50L容积（内部两个箱腔的总和）的箱体，幸好设计者是姓“日”的DIY大师，如果姓“中”，估计早就会招来无数的砖头了。不过开声后一切偏见都没有了。
喜欢搞怪的我总是觉得前面那面板太过于空荡了，宽阔的面板为我提供了发挥想象的空间。我小时候喜欢打足球，也是一名足球迷，曾经幻想有一天“大力神”杯会被中国队捧回，现在看来这只不过是妄想。但我将其化身为一块面板贴在DB-2上应该是可能的，而且是带着一颗真心的。
装上喇叭花后，上面的“球”就完整了
装上喇叭后，视觉感受多了些信息，冲击力也强些了，但这是仁者见仁，智者见智的，是美是丑肯定是众说纷纭的。实际对比试听，效果比没有时声场定位要好点，但不是太明显，原因是喇叭花的深度不够。不喜欢的可以随时取下，不影响箱体的结构的，也不影响到喇叭的安装及正常使用。
上F夹及直角夹的工序并没省，上面那工序是新增的，之前没有。之前是用手固定板来上直角夹，非常不好操作，容易发生位移。现在是先在板的结构部左右各垂直打上一枚排钉，让板大致固定下来，然后再上直角夹，这样板发生位移的可能性就相当小了，调整时也不至于会散架。你可能没弄明白我图里是在干什么，你可看我手里拿的钉枪可不是以前那把，是不同规格的，用途也不一样，是新进的工具。不管怎样，运用新工具，目的是为了能将东西做得更好。
