5寸优雅迷宫呕心沥血之作,连续播放敬请关注,希望大家给点鼓励

时间:2012-11-24 11:44来源:未知 作者:admin 点击:
2011-5-14 15:15 下载 (35.52 KB) 2011-5-14 15:15

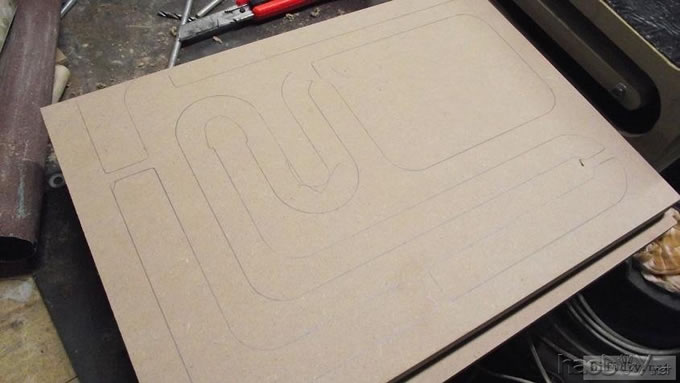

本人的文字功底不行,只能以图说话,希望大家理解,看不明白的地方留言给我,我一定给你答复,你的支持才是的我动力。首先主要是有这样的东西,我才有条件动手的,







准备工作要做好,固定螺丝,乳白胶,刷子等等,上图啦

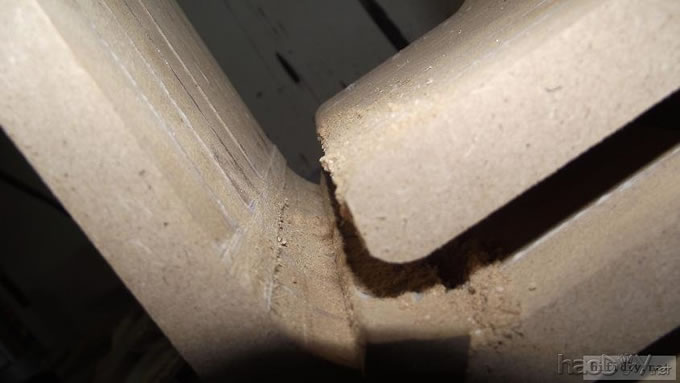

接下来就是要把每块板子中的加强劲去掉,用钢锯吧,其实也可以先别去掉,等全部粘好后用牙板锯,一下子就可以搞定。


然后就是打磨一下哦,也可以粘一起后打磨

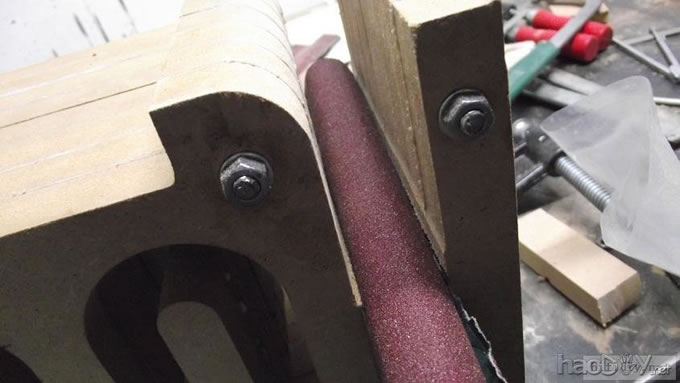

这个打磨工具是用个结实的东西包上80目砂纸。

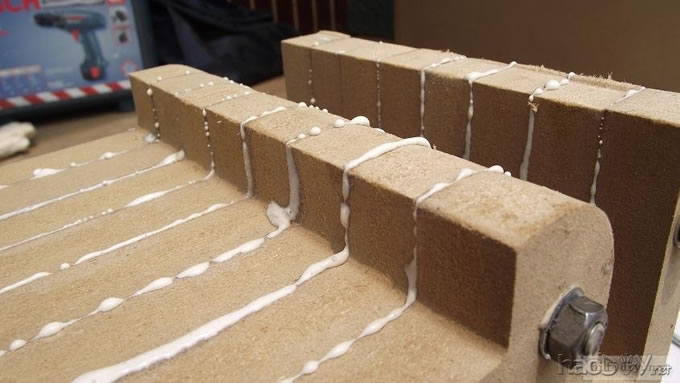

开始粘胶了,在粘胶的时候,先粘内板,等内板处理好后再粘侧板,一定要注意,同时先搞连个定位螺杆,后面的再穿杆,不要等胶水上好后再穿,那就穿不进了,天气热胶水容易干,而且那么多板很难对齐的。
由于刷子不好搞,后来改了这个,很管用的

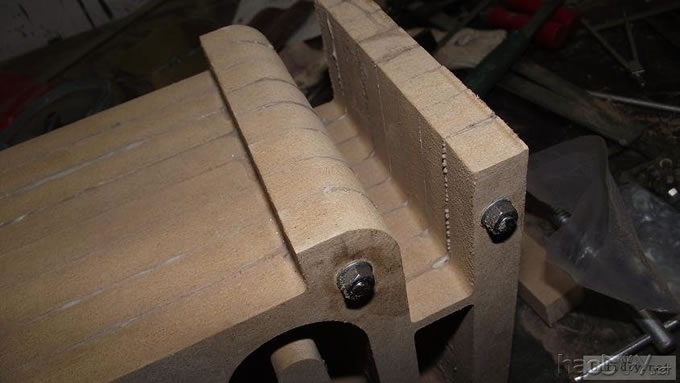

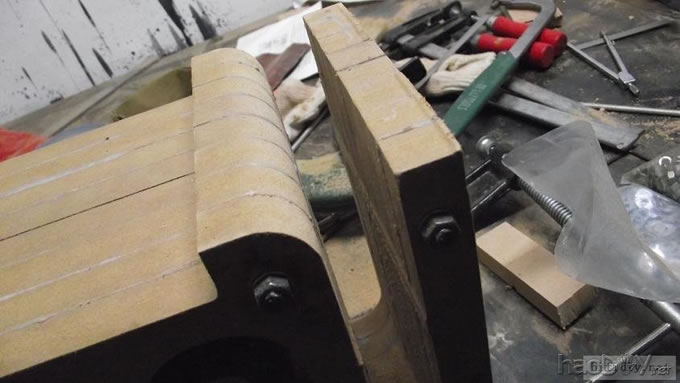

上螺丝后的效果



上螺丝的时候,千万别宁的太紧,不然板子会变形的,螺丝的力度太大了


趁着胶水还没有干,先去采购一点配件材料来,

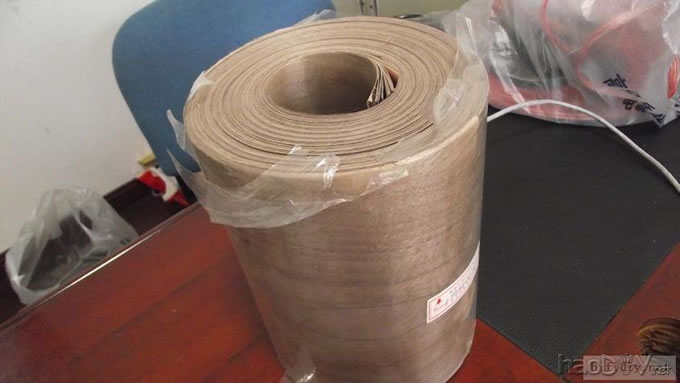

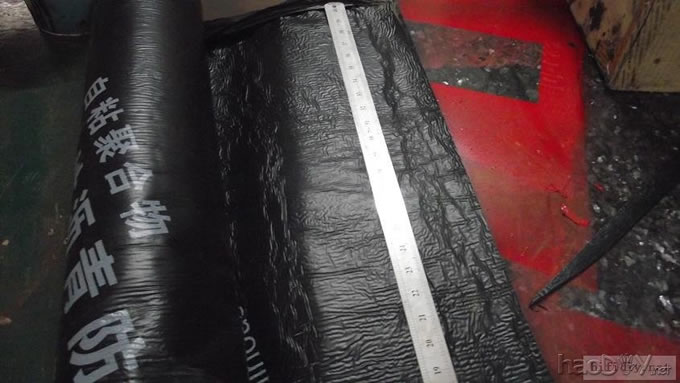

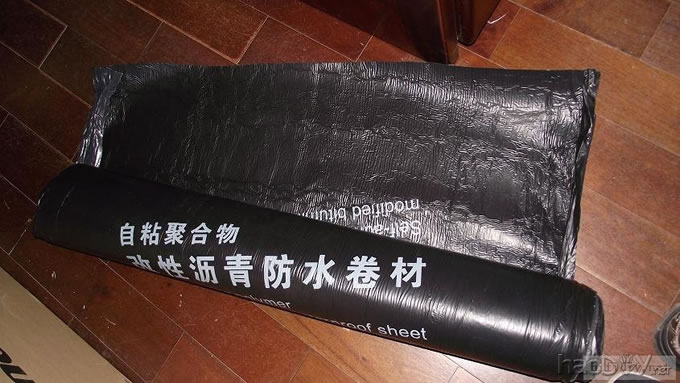

首先这个木皮胶很贵,这么一小瓶就花了我40大洋,木皮直接买了美国黑胡桃的,这个卷材也用了湖北古城的卷材,是自粘的,就像双面胶一样!哈哈

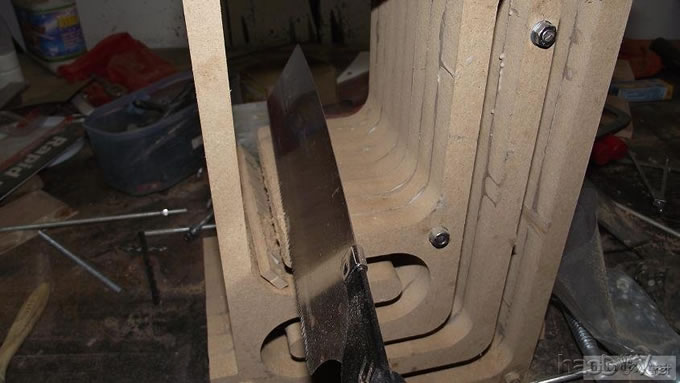

胶水干好后,一般12小时后就干得差不多了,可以打磨了。我采用的是粘好内板后在锯掉加强劲,因为我有牙板锯,这个很方便的。







这个还要打磨的,由于打磨的过程很多的粉尘,不方便拍照,就省了

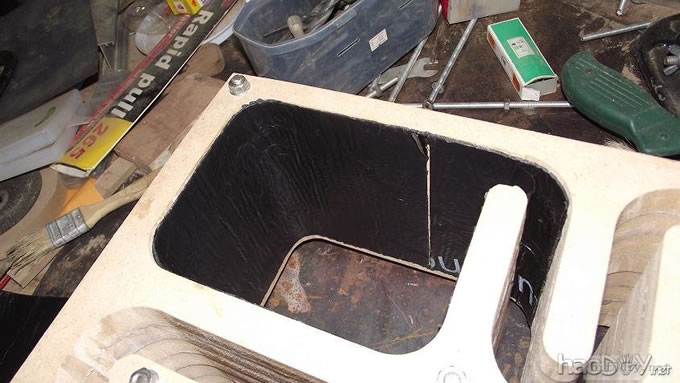

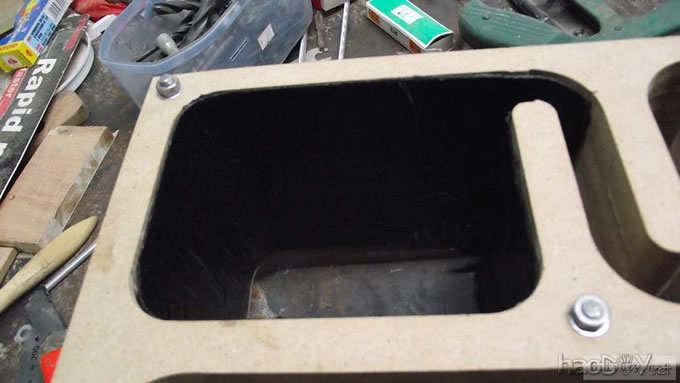

打磨的很辛苦,大家记得要带口罩的。内部打磨后,内部只要稍微打磨就可以了,只要把胶去掉就可以了,一般都很平整的,开是内部处理了,先按照内部的尺寸量好卷材。


直接跟粘双面胶一样,给他粘上,

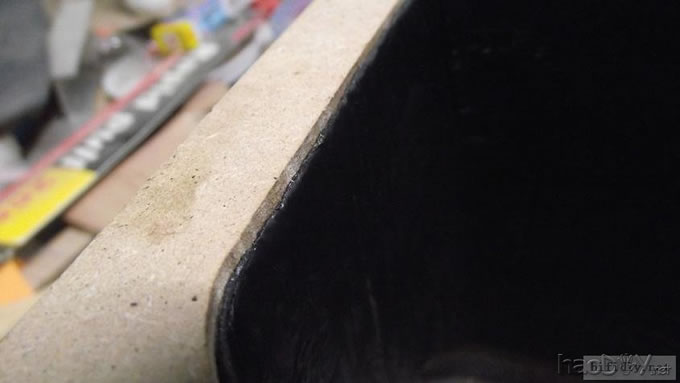

再来看看细节部分

用这个压紧一下,增强粘度

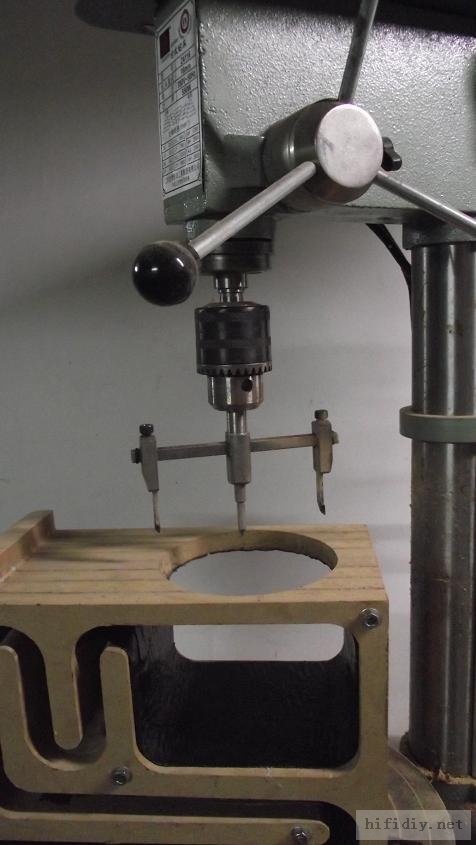

接下来就是开孔啦!也是用的是飞机钻,便宜又好调节,


看看效果吧

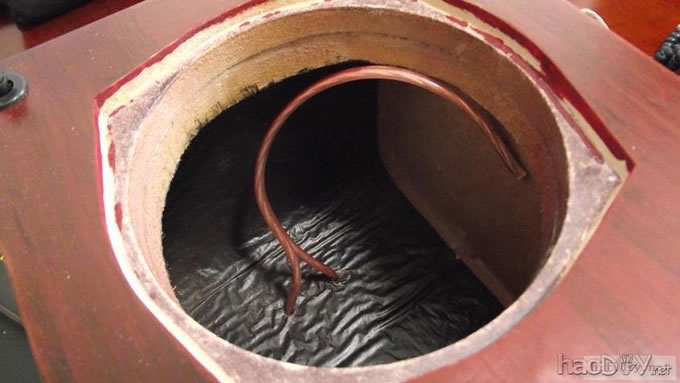

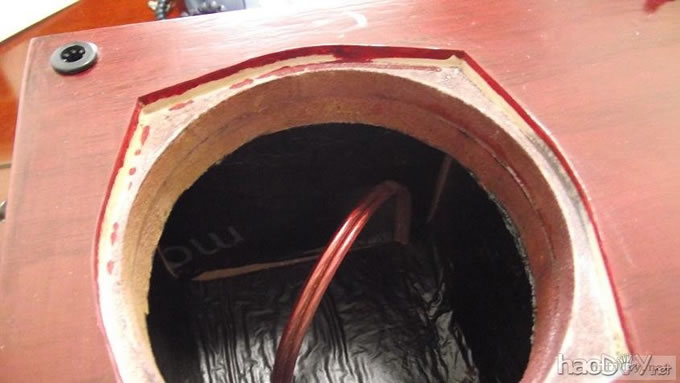

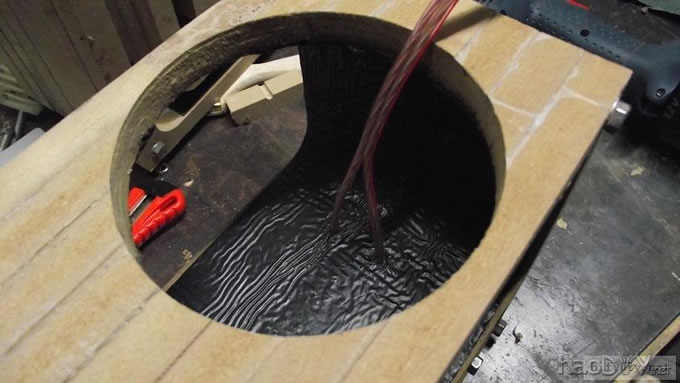

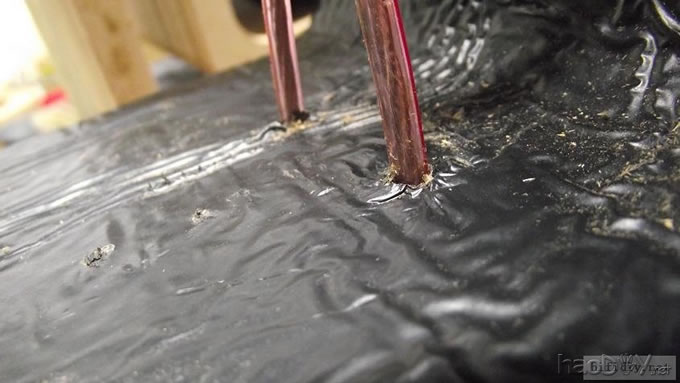

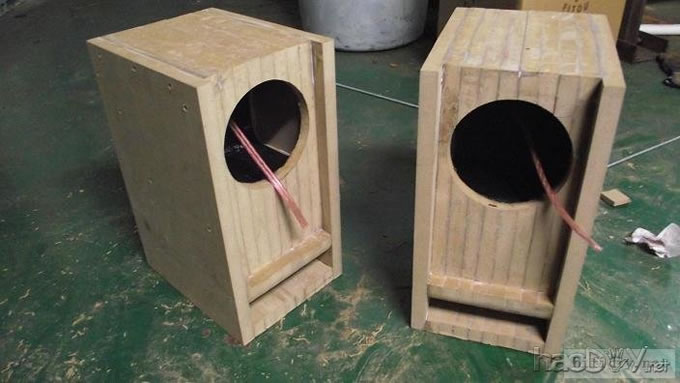

穿好喇叭线

内部布置吸音棉的过程当时没有拍下来,这个过程需要在安装侧板前进行的

安装侧板,
关于侧板的预先处理,用内板做靠山,划上相应的图形,主要用于册固定侧板的螺钉位置,其次是内板凸起的螺母必须给他按个家,盖住他。

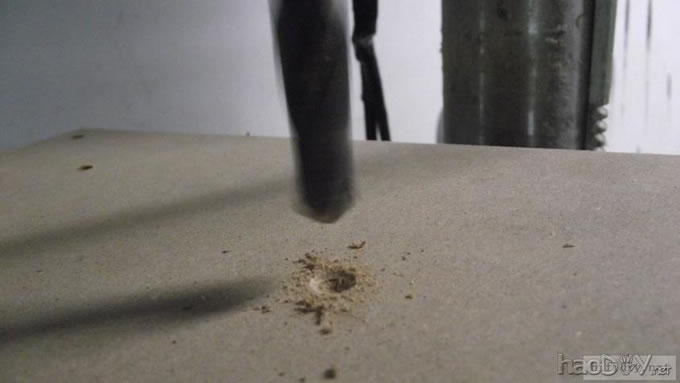

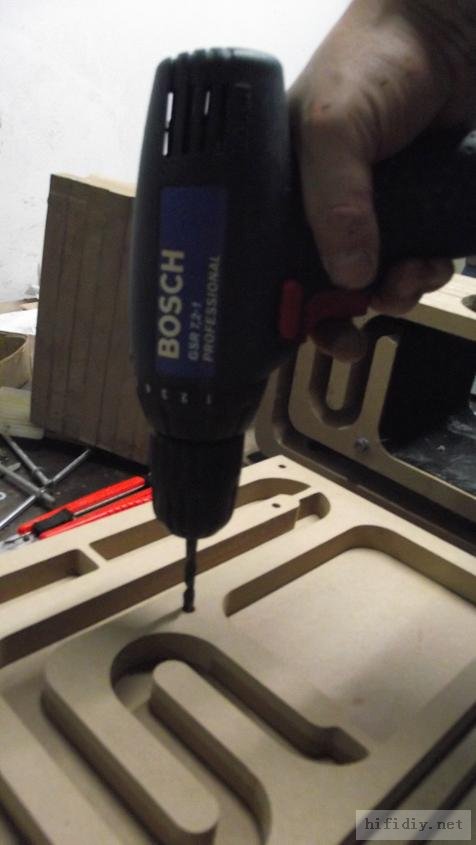

先定位,再在侧板上打孔,用12的钻花正好,孔的深度在8mm左右




这个用于固定螺丝的开孔位置。


侧板安装好了

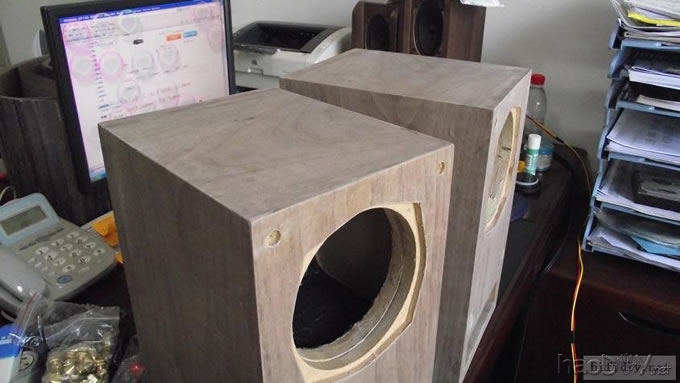

先看看效果咯

下一步就是打磨咯!上原子灰

面板安装,cnc开的沉孔非常的精确,




为了赶时间,用灯烘烤一下,加快干胶。



胶干后,就开始上腻子打磨了,过程就不详细的出图了,




这还需要打磨的,
打磨出来后,就是贴皮了,在贴皮之前还需要做一些准备工作

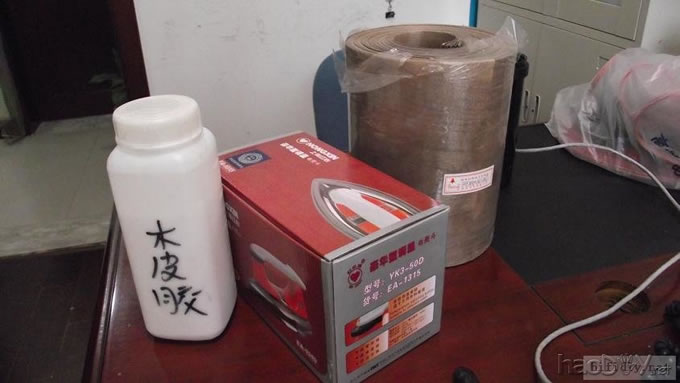

贴皮需要的工具,主要有熨斗,蒸汽熨斗是不能用的,所以干式的现在比较难买得到,上淘宝,要不就是在买木皮的地方一般都有的卖。


熨斗首先把温度控制好,还是采用仪器吧,一般在120-150度的温度最适合。


调好后做一个记号。
先在板子上做个小实验,看看胶水的质量如何

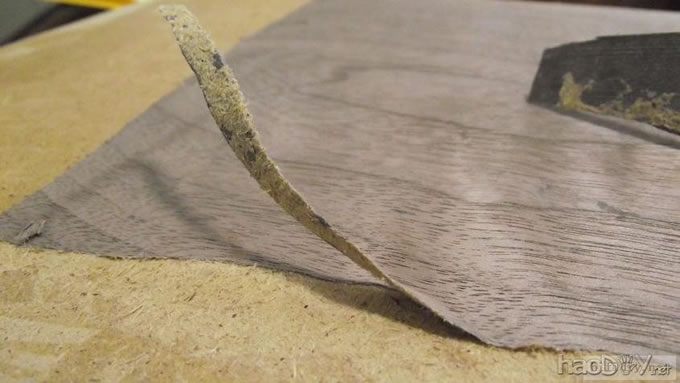

胶水贵有贵的道理,效果如下


下面的板子都撕掉了!哈哈很给力的。

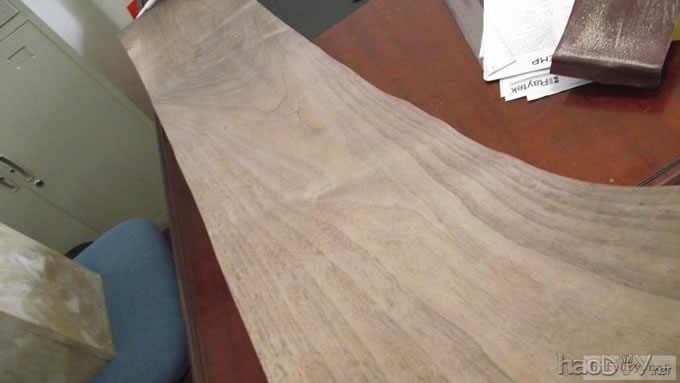

准备好木皮,按照尺寸裁剪好

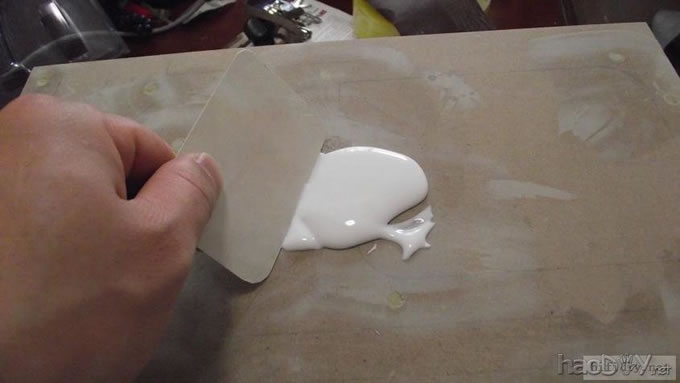

上胶水也是一个细致活,我用一个IC卡用来刮胶,上胶水一定要平整。

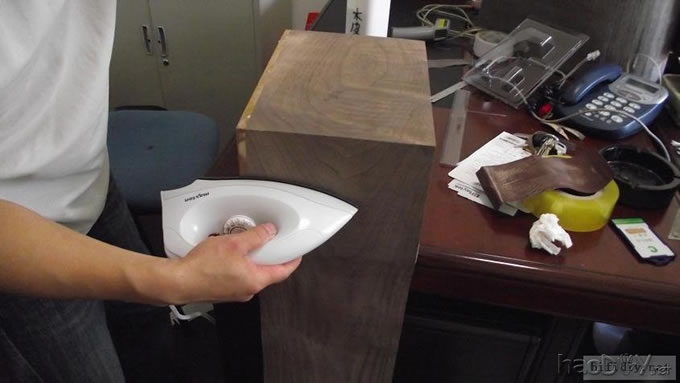

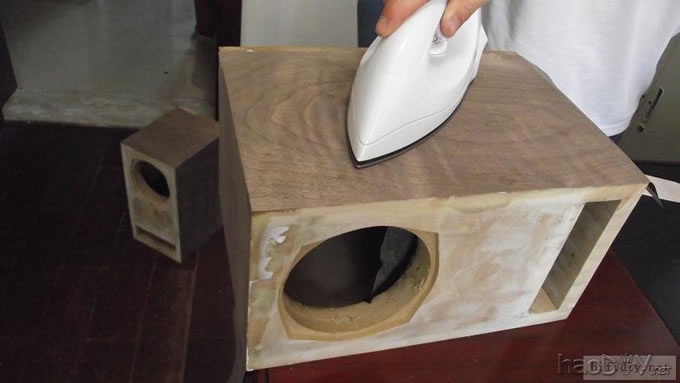

记住一定要量面上胶水,等胶水干些后,一般2-3分钟就可以粘上去了,再用熨斗来回的烫5-7秒,时间不能停留太久,否者有烫坏木皮的可能。





#p#分页标题#e#

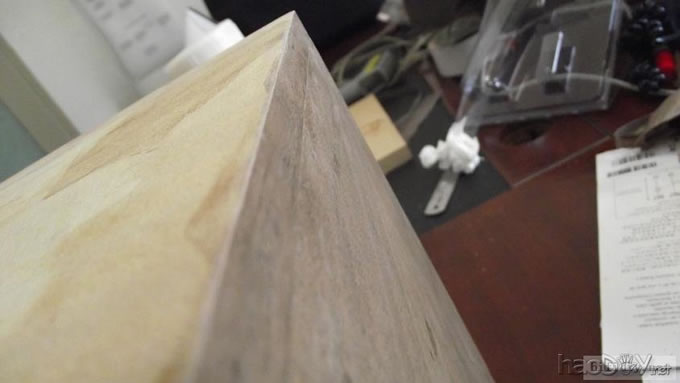

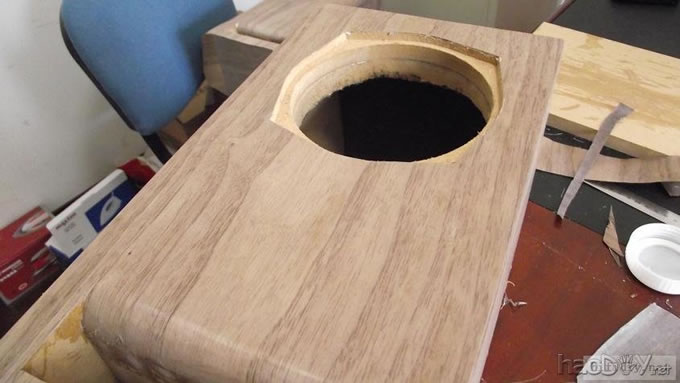

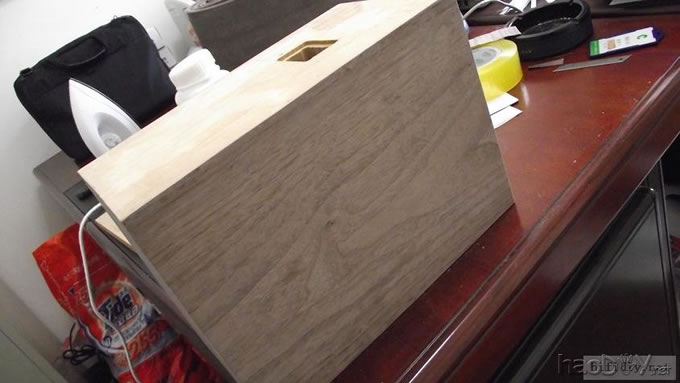

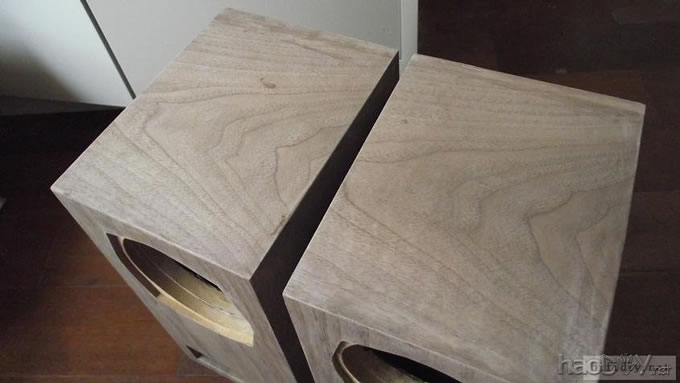

这个是接起来的效果,

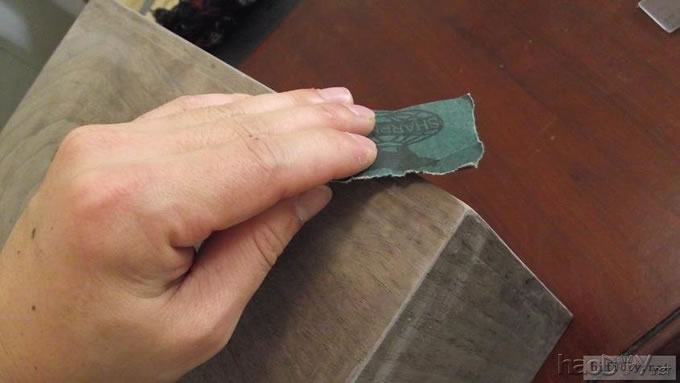

搞好后就把边稍微打磨一下,

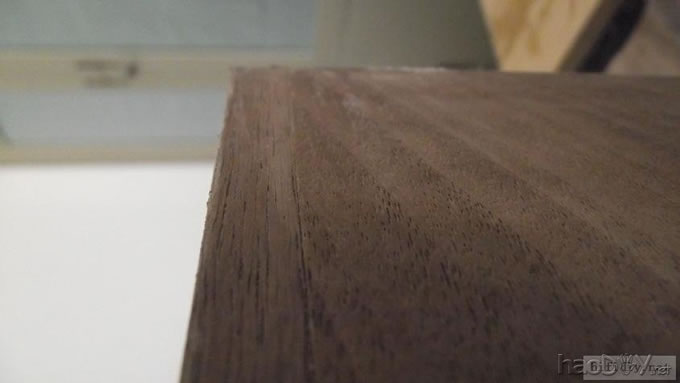

最后的效果

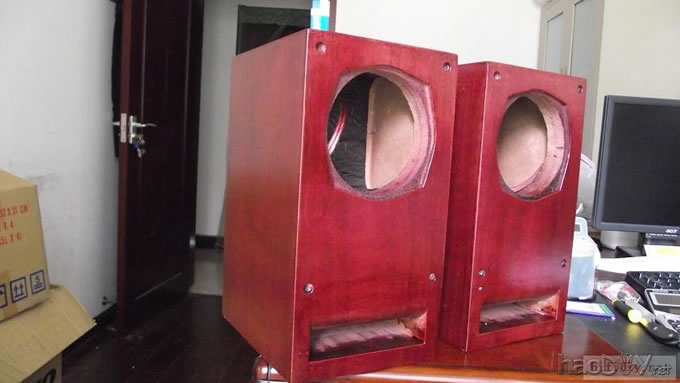

油漆是我最不满意的地方,由于没有在现场,师傅有点偷工减料,擦底色的时候没有搞好,并非是我想要的颜色。喷漆没有搞好,主要是找的游击队,下次一定要找家具厂搞定,

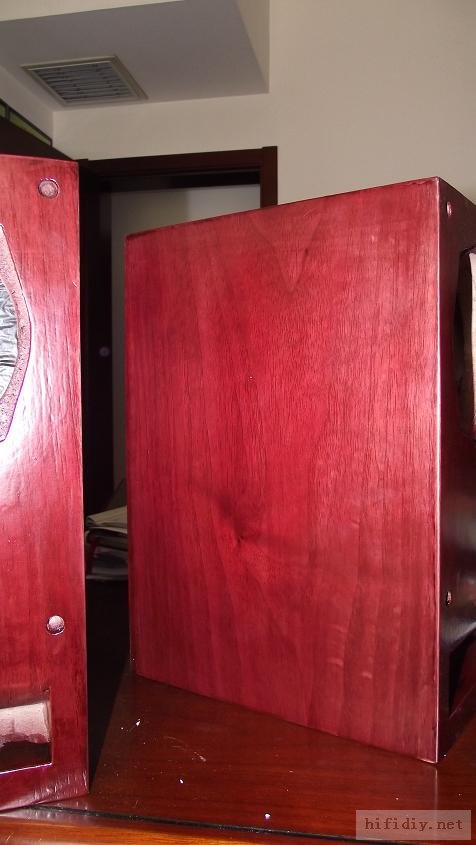

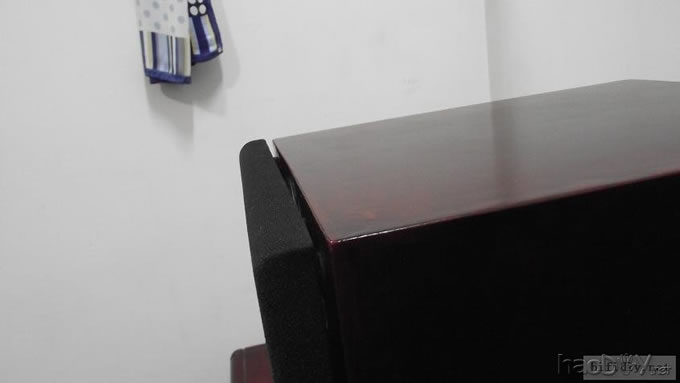

由于本人照相水平不行,加上相机的质量,没有进行白平衡,导致角度不同,就有颜色的差别,第一张比较接近,箱体的样色,仔细发现还是有点瑕疵的,说明师傅在赶工,并没有仔细打磨

油漆搞好后,接下来就是总装配了,
先搞定网罩扣和脚丁吧!

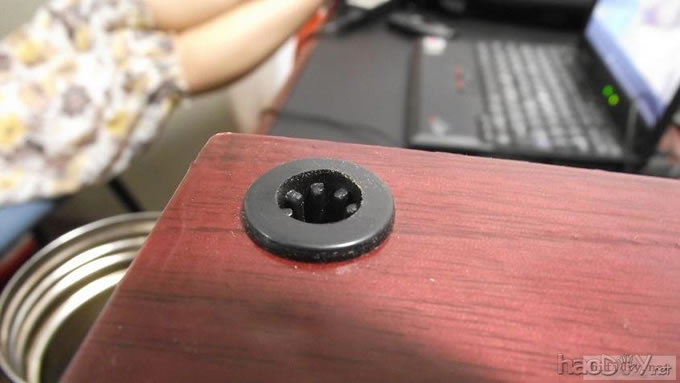

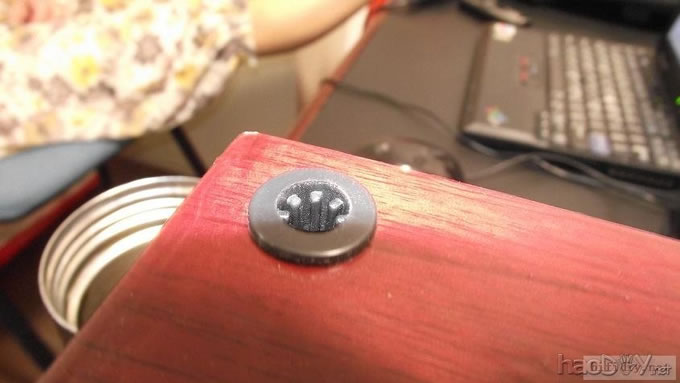

网扣很容易的,只要定位好,开个12mm的孔用锤子,就可以搞定的

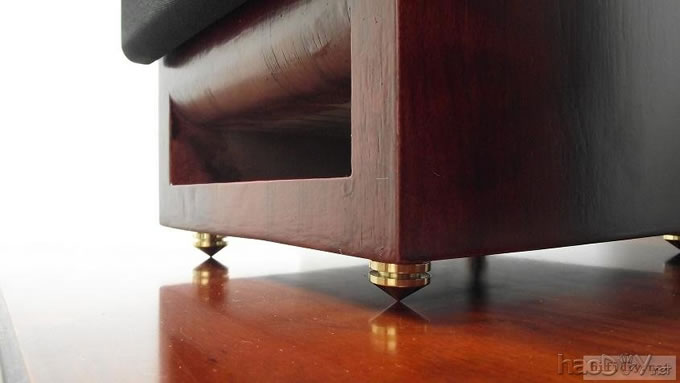

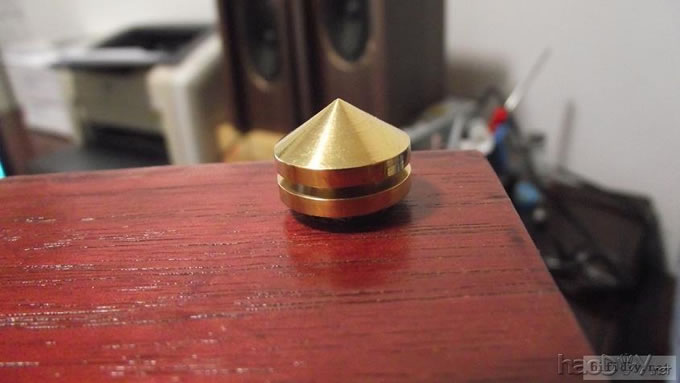

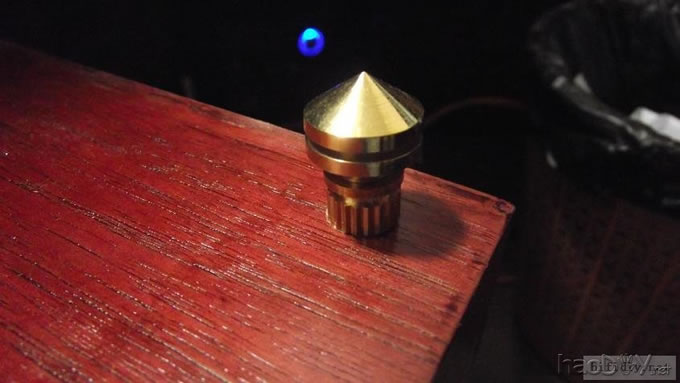

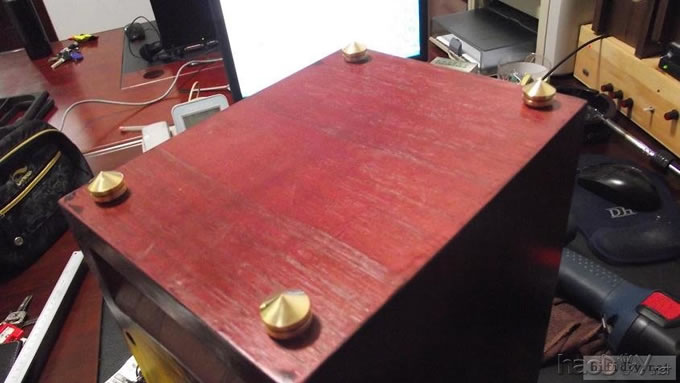

脚丁也是一样的咯





这些搞定后,就开始处理音室,由于再装侧板是并没有完全贴上卷材,还是贴上吧

这个自粘卷材的粘度非常的好,

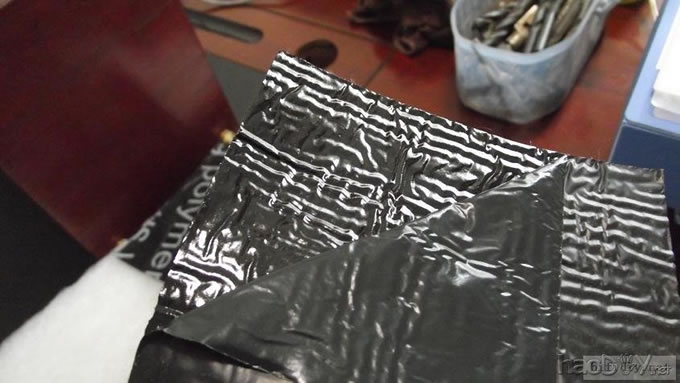

这个搞好后就直接把卷材上的一层薄膜撕掉

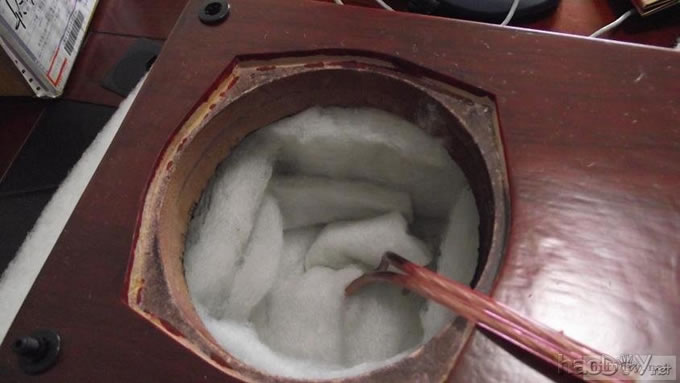

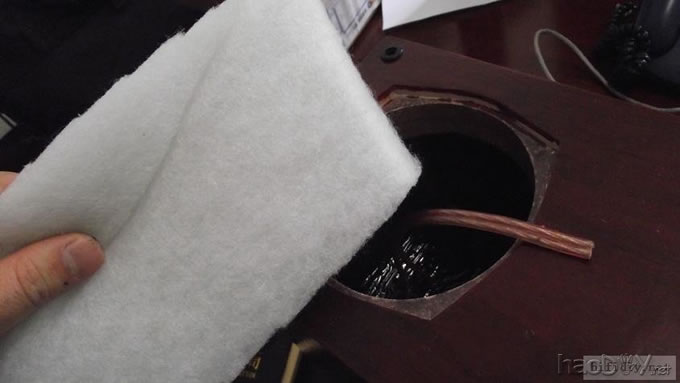

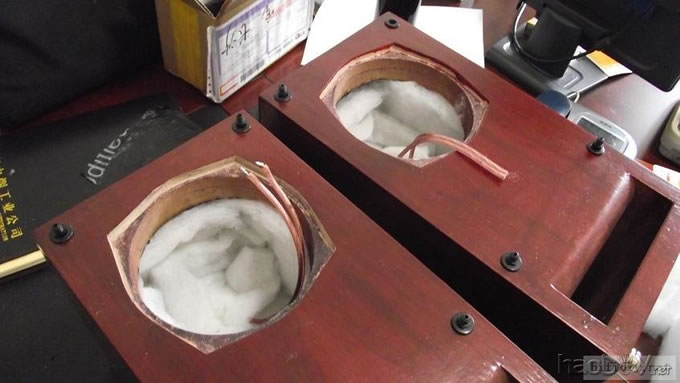

然后直接粘上吸音棉,非常的方便啊!


来张合影

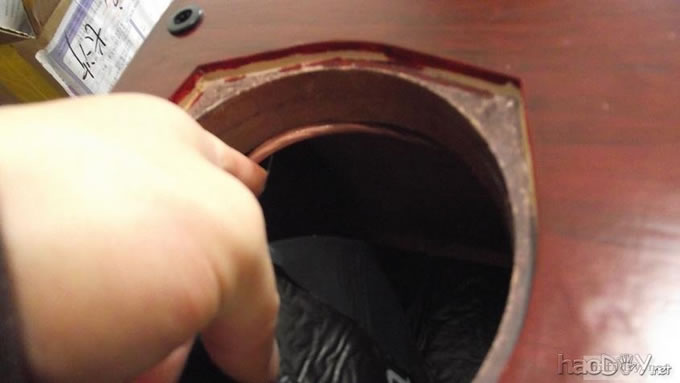

接下来就是装上喇叭咯!

喇叭啦,当然是优雅啦!

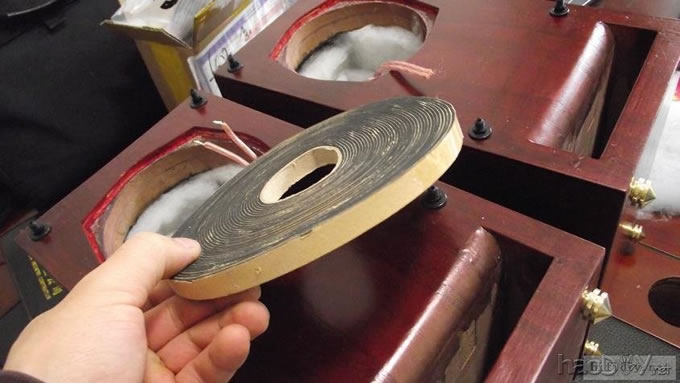

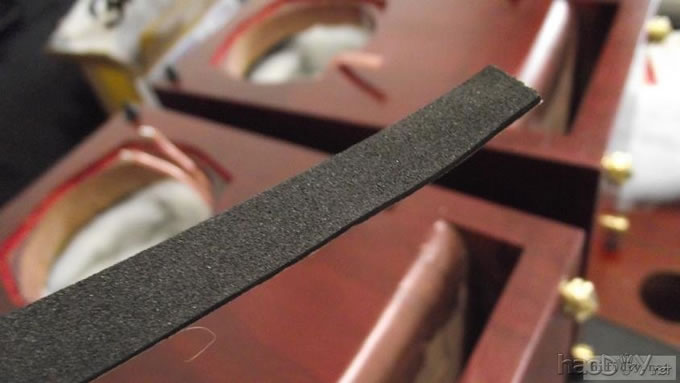

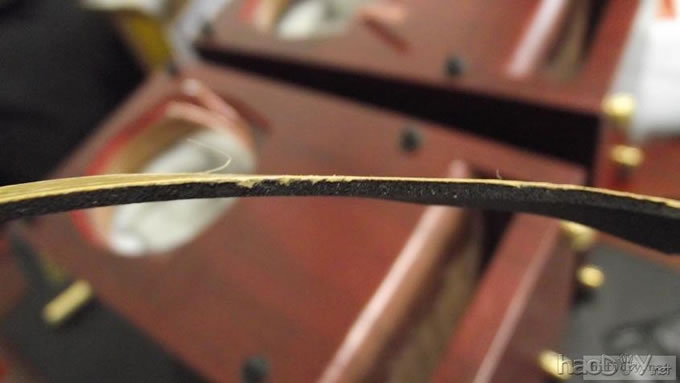

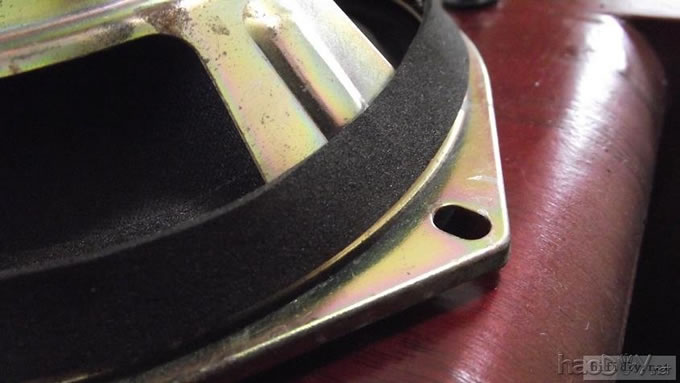

这个是喇叭专用密封垫,有点像泡沫胶,但是要比他硬一些

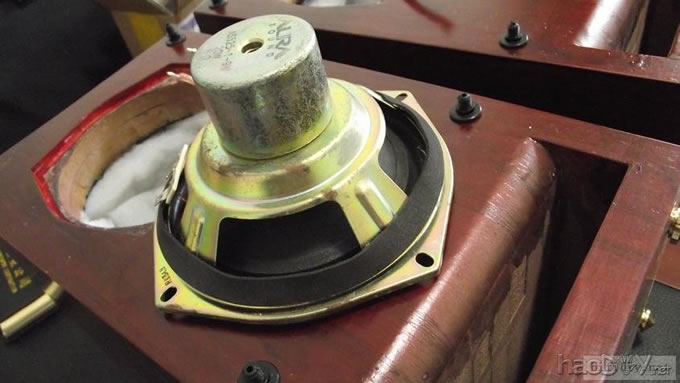

给喇叭来一圈

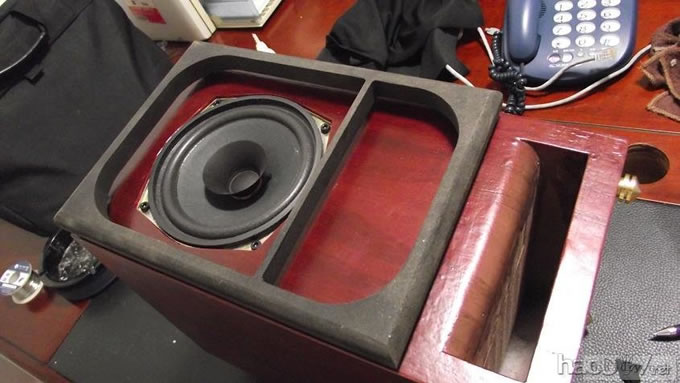

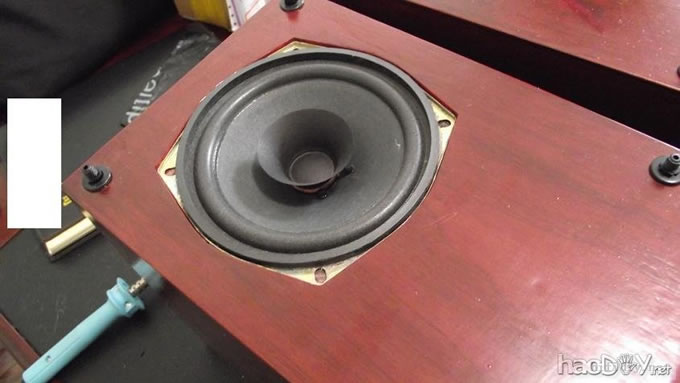

最后的效果,还没有上专用内六角螺丝的

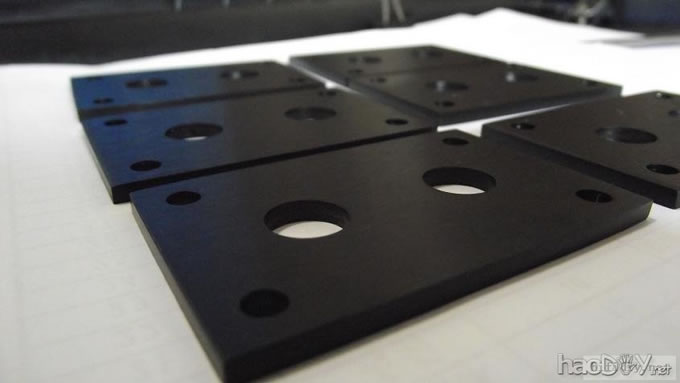

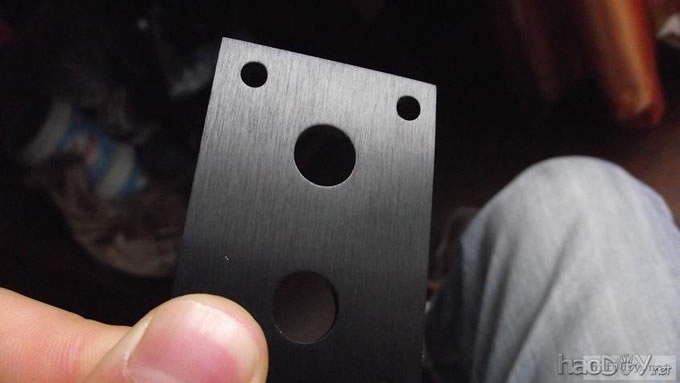

接下来的就是接线柱了,这次我采用了接线板,定制的3mm厚的铝板,非常的漂亮,为什么不直接上在木板上呢?原因是这样的,如果上在木板上的话,接线柱必须在粘好内板后就接上,接线来的打磨,贴皮都要被接线柱所影响,所以呢,就选择用接线盒,由于市面上的接线盒都不理想,所以就自己定制了,呵呵!先上图吧!

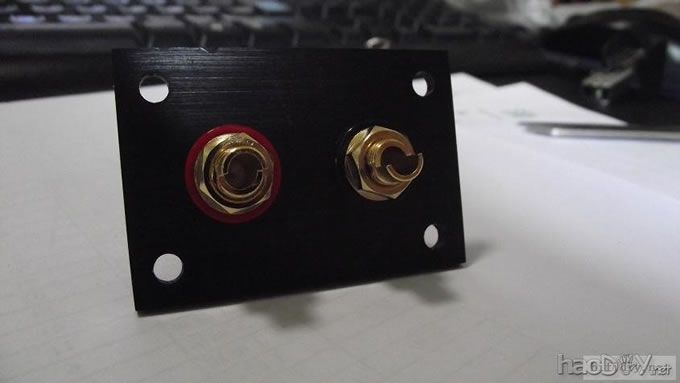

是不是很精致啊

自己非常的满意,拉丝后再进行黑氧化处理,具体搞不清楚,

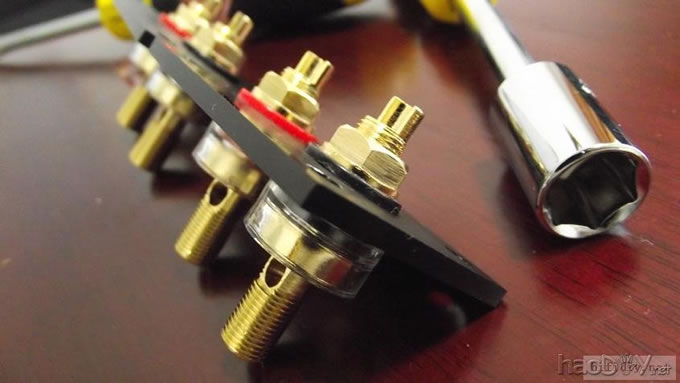

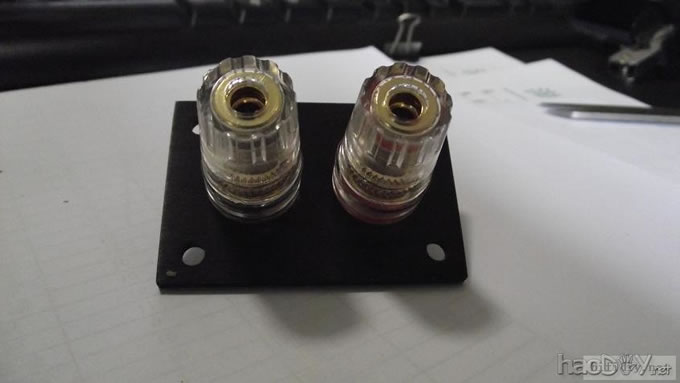

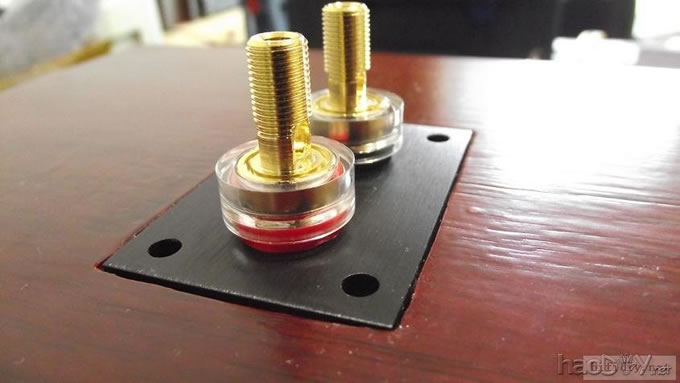

接上水晶全铜接线柱

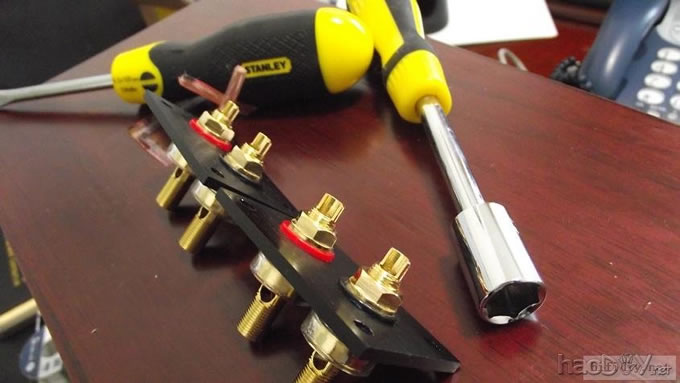

顺便炫耀一下自己史丹利的工具哈哈

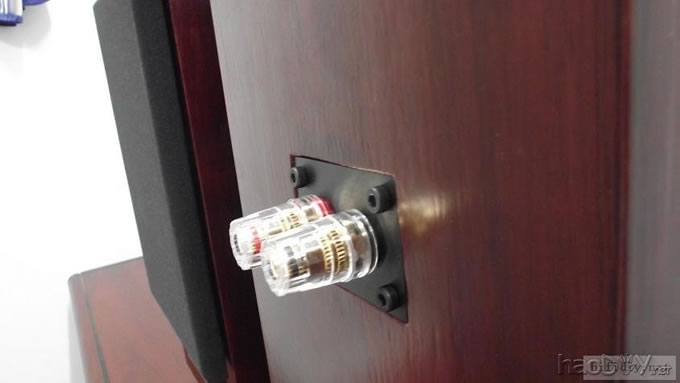

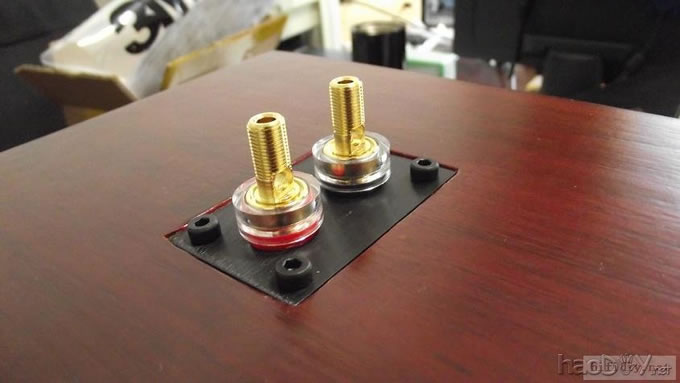

放到箱子上的效果看看

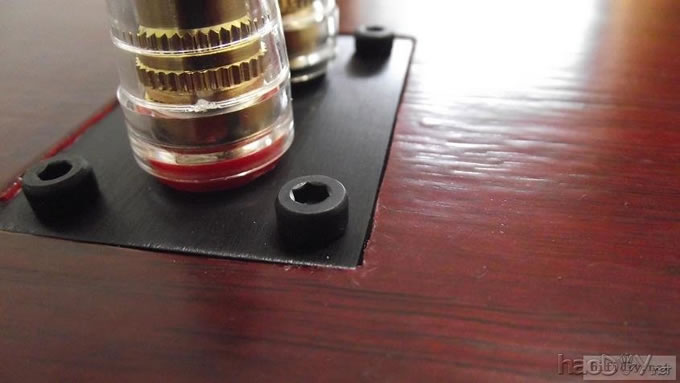

再上好内六角螺丝看看看!

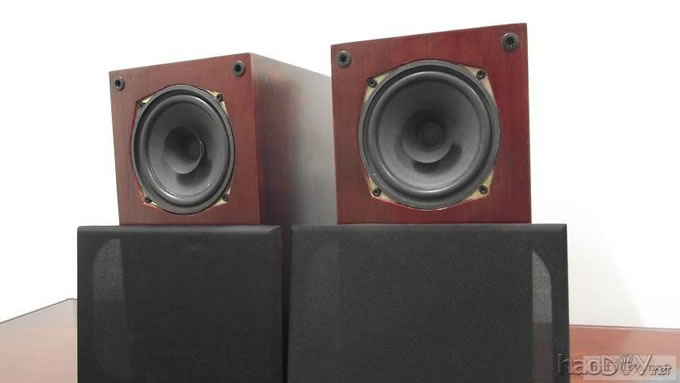

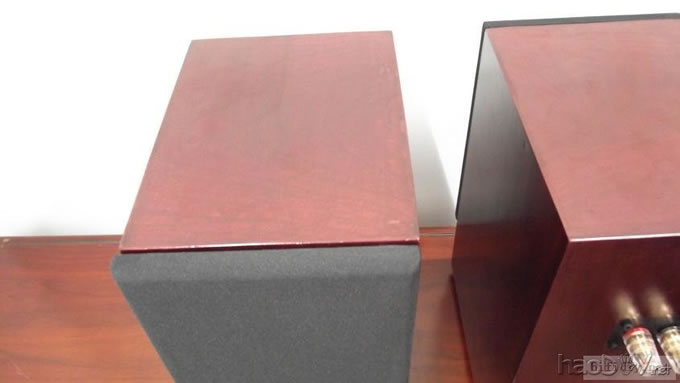

看看最后的效果

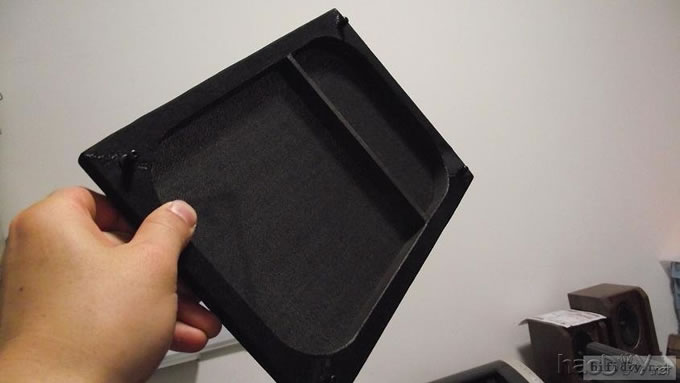

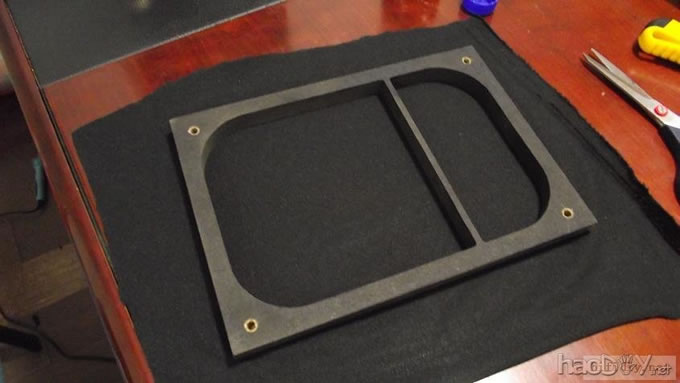

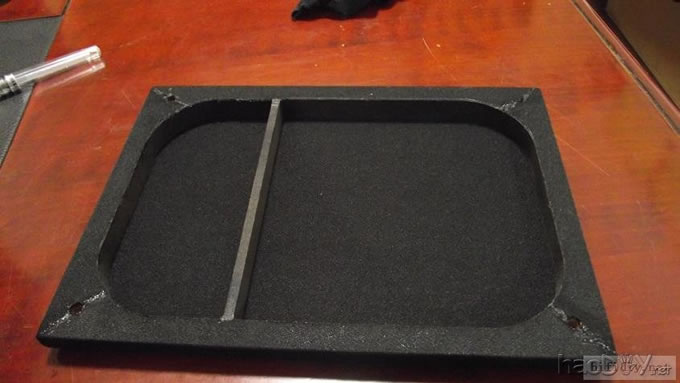

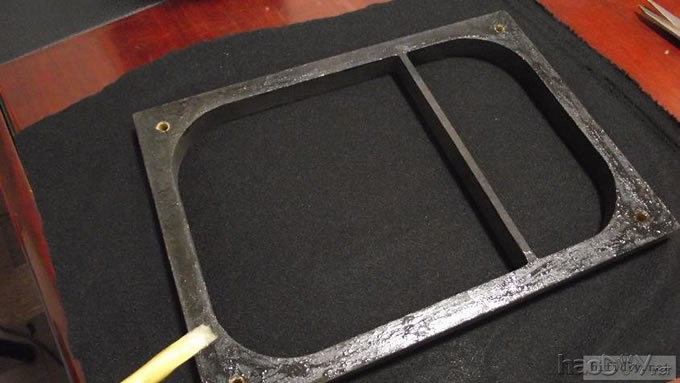

这个搞定了,只差网罩了,网罩也很方便的,先把做好的网罩,稍微打磨一下,给他喷一下瓶装喷漆,只要喷黑了就ok了,哈哈

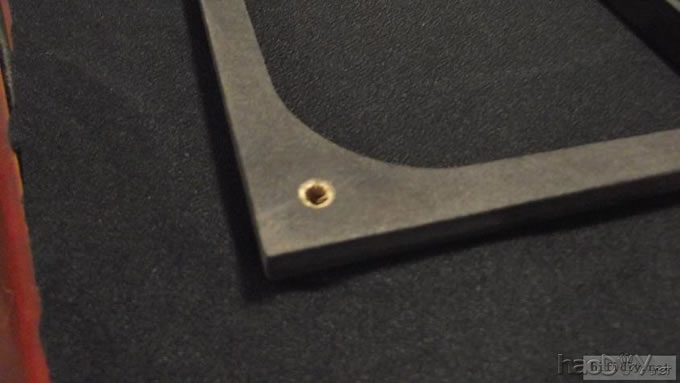

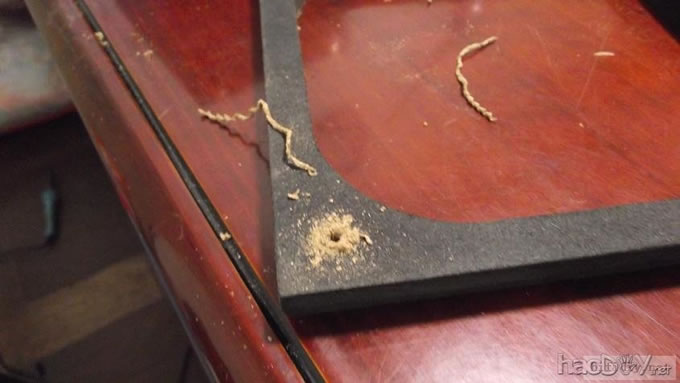

接下了就是定位钻孔6mm的用安装网扣,




把网布准备好了,就开始上胶水,用万能胶

等胶水不粘手时,就把布包起来,一定要拉平,也不要太紧了,

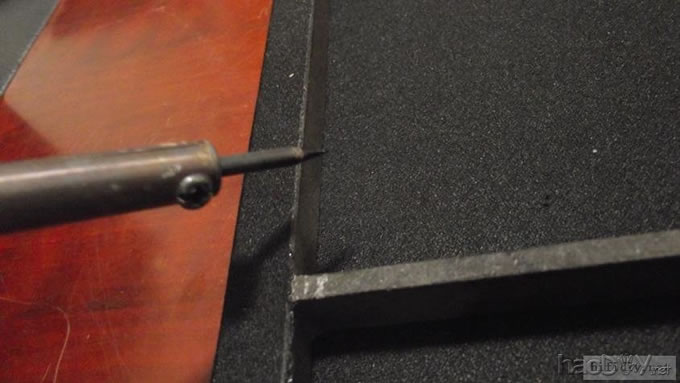

再用电烙铁把多余的烫掉,

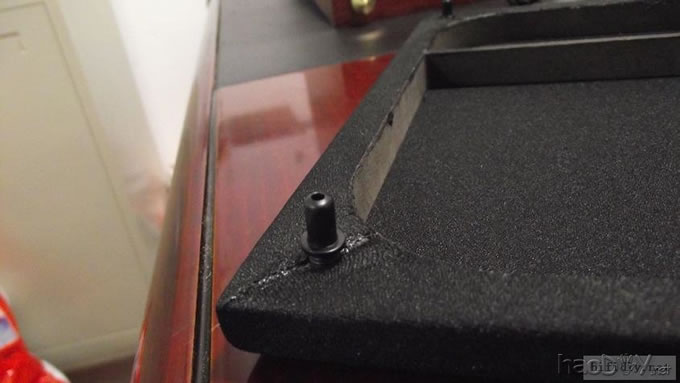

安装上网罩扣子,用锤子敲进去,就好了

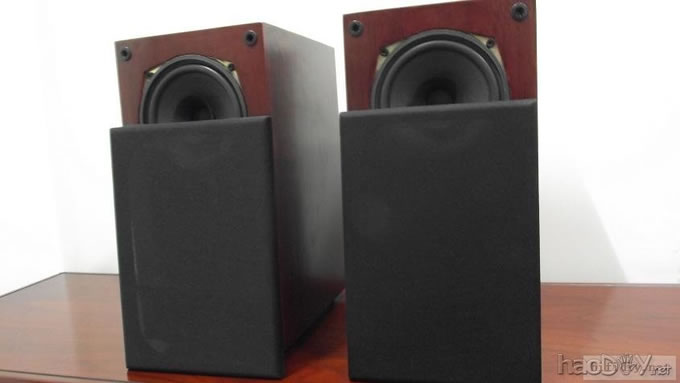

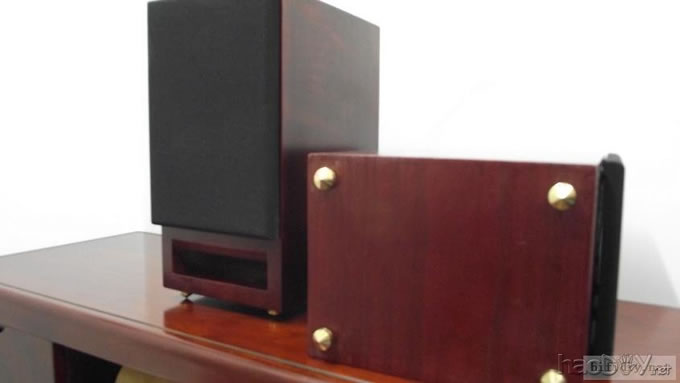

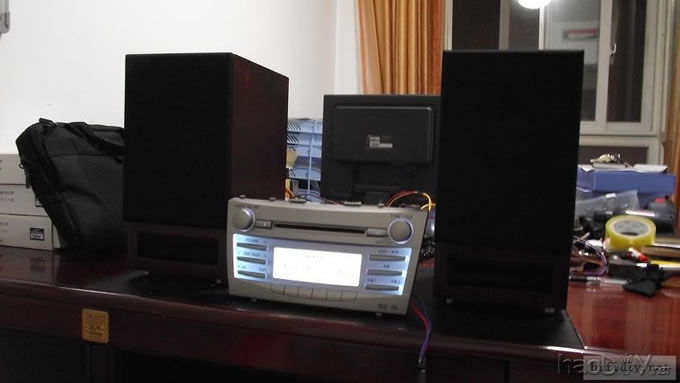

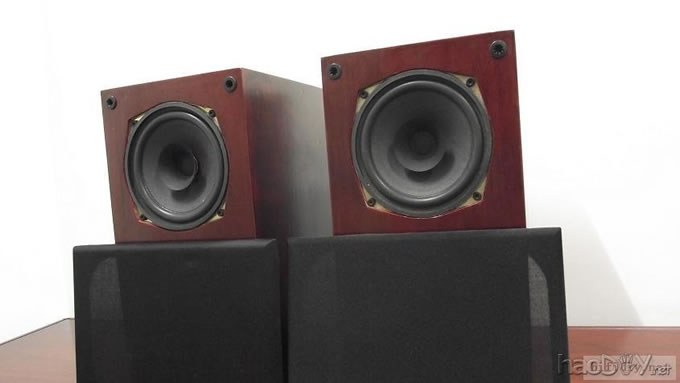

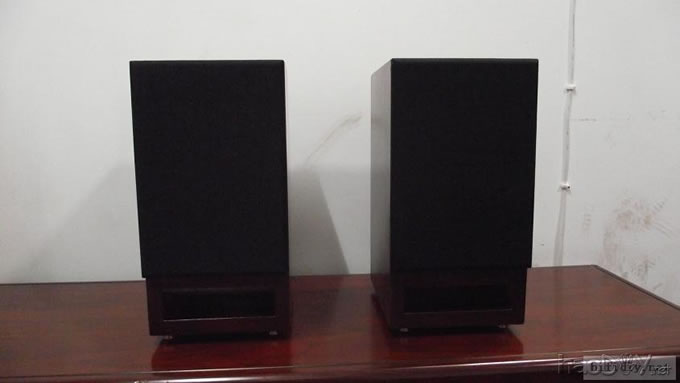

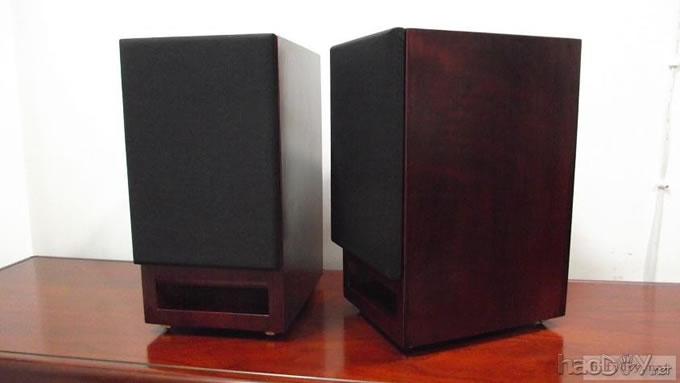

今天又可以上图了,最后图了,希望大家看了之后,留下你们的脚印,表示对我支持与鼓励,以后会有更多箱子制作过程展示给大家。
