![]() 认识我的人都知道,我爱我的跳蚤功率单端(SE)阀放大器。三个电子管功放,是在我目前的旋转是:银龙-300B SE,卢西亚诺-807 SE UL和巴黎6EM7的SE完全集成的放大器。这些放大器的输出功率范围从2.5W至5.8W。这么小的可用功率,很容易看到为什么需要高灵敏度的扬声器。我有一对FOSTEX单个驱动器的负载号角几年。使用的驱动程序是:FOSTEX FE206En(8“)全频驱动程序的FE206En驱动程序一个额定灵敏度为96dB/1W/1m,有背面装载的角很大,根据我的妻子难看的音箱。但是,当涉及到跳蚤电源放大器,它们可以使“趴”真正的响亮。
照片1:首先对FOSTEX FE206En双低音反射式音箱一个家庭的朋友给我建造的背面装载的角,为对FOSTEX FE206En驱动程序,同时一对双低音反射箱也。我一直在为自己的号角喇叭,但两个阶段KT88 SE UL放,我建立双低音反射扬声器一起去我儿子的房子。包,我的儿子,有FE206En的双低音反射扬声器木地板的房间的角落里。从这些音箱的低音一直是非常可观的。正因如此,我不得不为自己的一对。 FOSTEX FE206En双低音反射式音箱计划双低音反射式扬声器音箱计划是从数据表中所包含的FE206En驱动程序。 图1:FOSTEX FE206En双低音反射式音箱计划FOSTEX FE206En全频扬声器驱动器下面的照片显示了FOSTEX FE206En全频扬声器驱动器。我增加了沥青的铝箔以抑制驱动器框架。的驱动程序还覆盖有非常大的磁铁bitumanized重铝箔盒背面的减少声音的反射。有很多的调整和修改,可以做,以改善驱动程序。对于更多的想法,看到的FOSTEX FE206E / FE206En的全频驱动器的修改和调整页面。
照片2:FOSTEX FE206En全频扬声器驱动器
照片3:阻尼框架的FOSTEX FE206En的全频驱动不止一个技能任何人都尝试过DIY的音频项目的人都知道,你需要知道如何只读取原理图和使用烙铁以上。需要的技能各不相同,从简单的钻孔复杂的木工。当涉及到木工,我离开那些谁是熟练的比我好,但我不羞于木材或金属外壳的准备和整理。
照片4:未完成的FOSTEX FE206En双低音反射扬声器柜幸运的是双低音反射式扬声器箱抵达时,他们已经被打磨下来,这意味着我只需要完成表面处理合格的细砂纸在提出申请前的外衣,引物。我想要一个沉闷的点画完成,以便从两侧的扬声器箱从大屏幕电视的反射最小化。要做到这一点,我用了一个便宜的油漆辊和一个白色的底漆涂料包装盒一圈后,我去了三次周围半干辊真的很逗,点画完成。这个过程做得也很不错。 经过两个多小时的干燥时间,我采用了面漆的扬声器箱。这是一个黑色磨光。不太黑的黑暗的木炭。再一次,我回去在每个表面使用半干辊三次或三次以上。点画完成,这已经开始与底,现在的面漆。这是我曾设想,沉闷和厚重的点画完成的。
照片5:彩绘FOSTEX FE206En双低音反射式音箱柜大会 - “FOSTEX FE206En Doouble低音反射扬声器顶式气室的双喇叭低音反射箱的内衬(但不填充)与的确良聚填写。底部的扬声器室保持为空。
照片6:喇叭阻尼材料FE206En双低音反射扬声器柜镀金接线柱用于连接扬声器在背面。两股丝包线(细30 AWG镀银铜线)是用于扬声器的正面和负面的。一对特殊的单股丝包线扬声器引线知道放大器的2.5W扬声器无需较重的电线。
图片7:卷装导线与扬声器接线柱在最后的装配步骤中,大部分的松弛除去从连接线(双株轻轻绞合线卷绕线),并牢固地拧到驱动器的框与供给垫圈。细金属烤架举行稀土按钮磁铁,很容易上弹出和关闭。

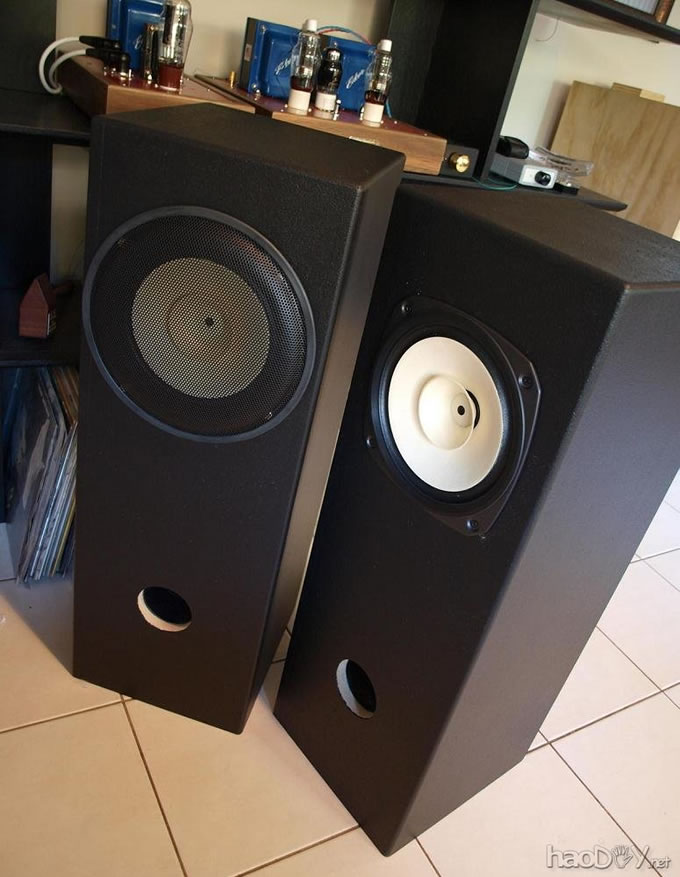

图片8:FOSTEX FE206En双低音反射式音箱#p#分页标题#e#

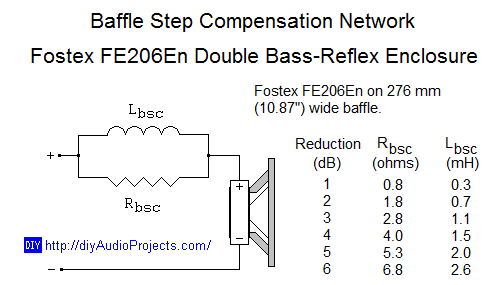

图片9:FOSTEX FE206En双低音反射式音箱扬声器没有交叉,莫名其妙?对FOSTEX FE206En驱动程序是“全频”的类型,他们的主要呼吁的是,没有交叉。它的优点是,有发生与几乎所有的无源分频电路的动态无交叉失真或抑制。现在,一些制造商可能选择使用一个挡板步骤校正(BSC)网络。您可以使用在线计算器来确定的价值,电抗器和电阻器需要根据扬声器挡板的宽度和阻抗的扬声器。该电路是简单的,只是一个电感器和一个电阻,在相互平行的,并在与扬声器串联。图2显示了使用这双低音反射式扬声器音箱的典型值。 图2:挡板步补偿电路 - FOSTEX FE206En双低音反射式喇叭BSC网络是驯服就到了中档,不影响低频响应。这些驱动程序可能听起来过于向前(太热中档)调节低音和高音更好的平衡,昂然离开。我发现,中档丰富,为什么这些驱动程序好听的电声乐器,尤其是声乐。现在,很多人可能会发现BSC电路,可以减少或抑制的动力和原因,我真的不喜欢使用它们。随着电路你也失去了小扬声器的灵敏度,这可能是一个问题,低功耗的放大器。尝试和补偿自然上升的FE206En响应的另一种方法是定位离轴(即脚趾扬声器)扬声器。扬声器脚趾上的听音室,放大器和个人喜好而有所不同。通过启动扬声器趾中的大约30度,并调整以获得最佳效果试验。您也可以尝试到墙上的扬声器负载,但,拉他们更接近后墙尝试抬起低端。您将要到需要时间来找到最好的sepaker的位置,妥善安置会得到回报的出色的音响效果。 对于那些人会问,为的FOSTEX FE206En的图3所示的驱动程序的阻抗均衡电路(Zobel网络)都可以使用。 图3:佐贝尔电路 - FOSTEX FE206En双低音反射式喇叭的声音呢?的驱动程序听起来棒极了。我没有麦克风的设置,但使用Stereophile的测试CD,低音开始滚下非常缓慢,从大约100Hz,直到你达到约50Hz的,有一定的上升和有更大的上升在40Hz。这似乎与外壳上的计划是什么,“内部容积为45升,调整到约为50赫兹(FB)。各地120Hz的低频响应,轻轻阻尼与控制峰值在50-60HZ。” 这是令人惊喜的!把你的耳朵的端口,你可以听到空气奔波于一个40Hz的音。全框听起来就像是真正的努力工作。由于所提供的双低音反射式外壳,测试音的大低音提升,在40Hz,31Hz,25Hz和20Hz的声音。20Hz的是在数量上完成,但如前所述,还是相当声音和令人惊讶的从一个低音害羞的扬声器驱动器。虽然在40Hz的上升并没有使自己一般听音乐,听戏时,它的主要作用是,这些扬声器是为了填补的电影。由于这些seapkers是如此之快,动态的,它确实是一个挑战,找到一个低音炮,能够跟上。 于一切,这一直是一个非常讨人喜欢项目,我想画点结束5元,滚子和托盘双赏心悦目。只有2.5W左右上的龙头,在96分贝扬声器/ 1W / 1米,有足够的量。不仅这些扬声器轮出2频道的电视端的房子,但它也给了我一个很好的第三听音乐区提供优质的DIY齿轮(不要告诉妻子)。现在,我三次高兴。FOSTEX FE206En双室箱(双重低音反射)在线程的更多信息,或提出任何问题。 马克·休斯顿,经典召集人,的墨尔本音频俱乐部。 (责任编辑:admin) |
