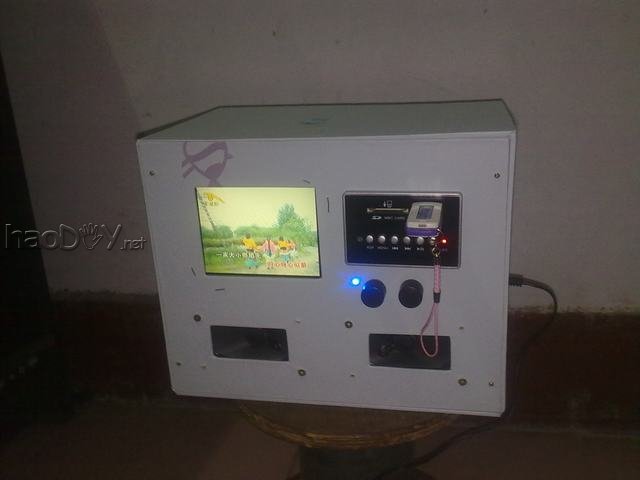

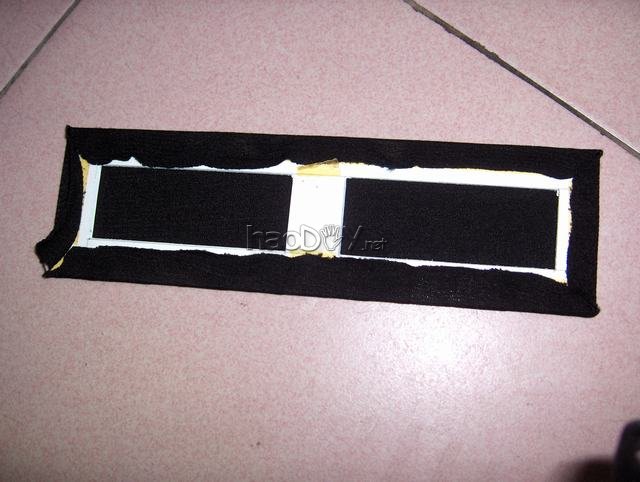

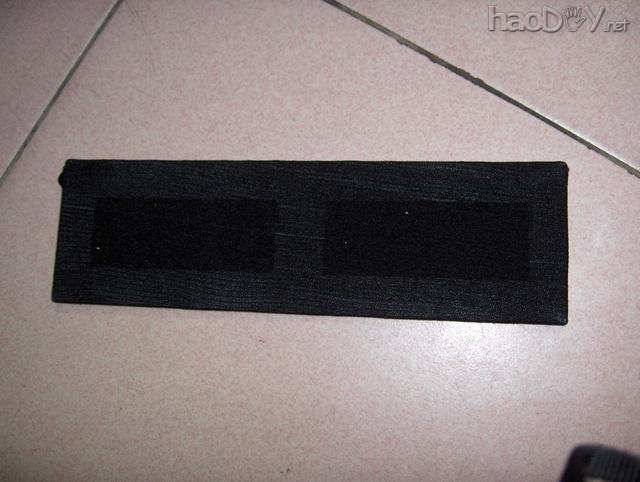

不过前面很不美观，固定液晶屏的铁丝头及固定喇叭的螺丝都露在外面，剩下的材料还有，那就再做两块面板装饰一下，先做喇叭上的，三合板切好后，找来老婆的一个丝袜，用剪刀裁好，用胶枪粘好。
DIY制作带屏网络音频/视频播放音箱

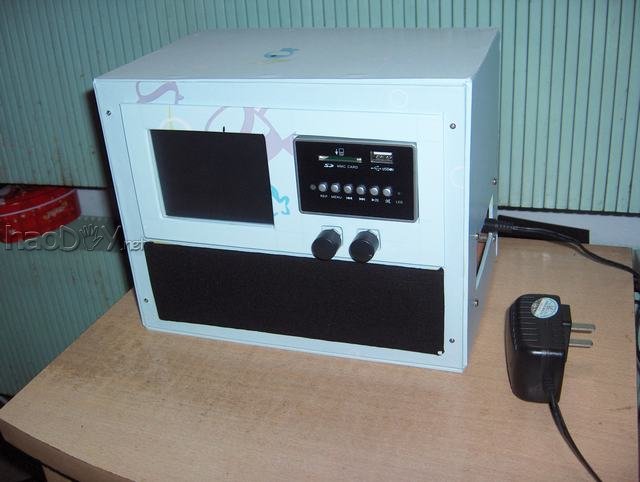

另外一块面板做法很普通就不上图了，终于大功告成……
DIY制作带屏网络音频/视频播放音箱

打开后，把宝宝都吸引过来了，她也要操作一把，哈哈……
DIY制作带屏网络音频/视频播放音箱

附上各部件连接线路图，图是俺自己用“绘图助手”画的，呵呵。。

机器功能：
1、12伏交直流供电都可以，直流供电时不用考滤正负极。
2、可以听音乐，看电影，从网上下载的视频可直接播放，也可以播放图片及看电子书。

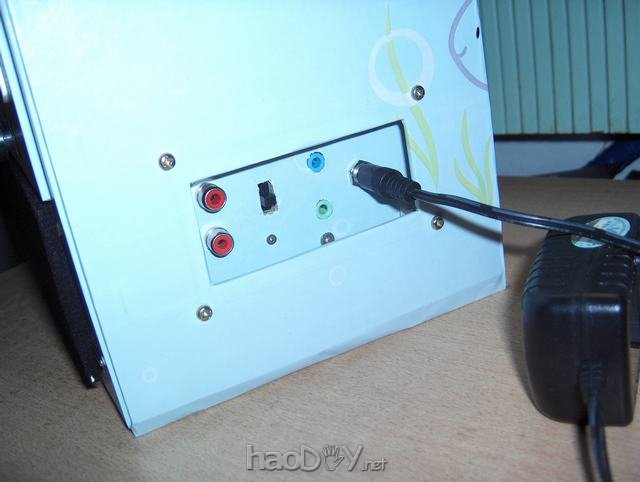

3、可以将图像输出到电视及其它带“AV输入”的设备上。
4、可以将图像输入到本机。
5、可将本机音源对外输出，也可将其它音源输入到本机。
6、当视频信号对外输出时，本机液晶屏会切断电源。

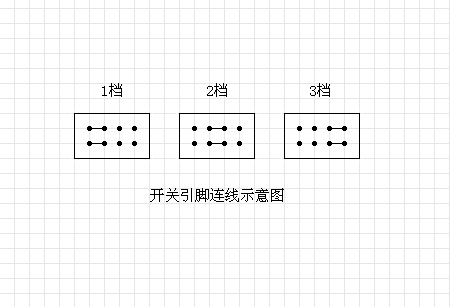

7、视频信号输出与输入有三档开关控制，常态下开关在2档，一键控制整个机器的工作，当需要将视频信号输出或输入时，可以调三档开关 (责任编辑：admin)
