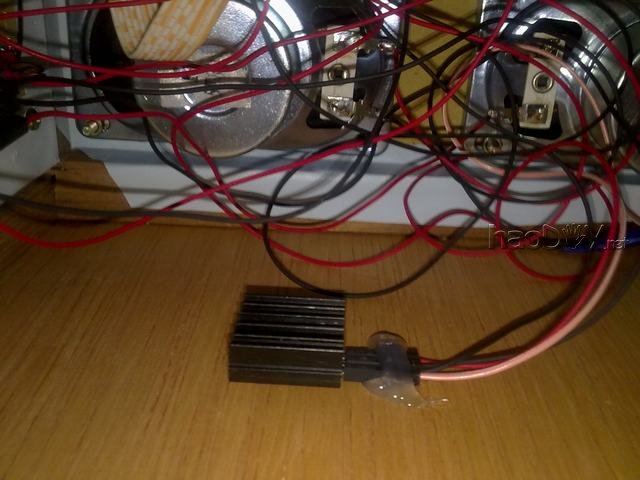

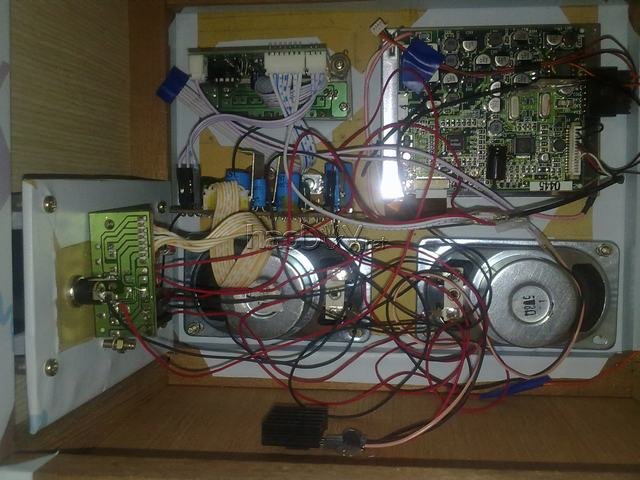

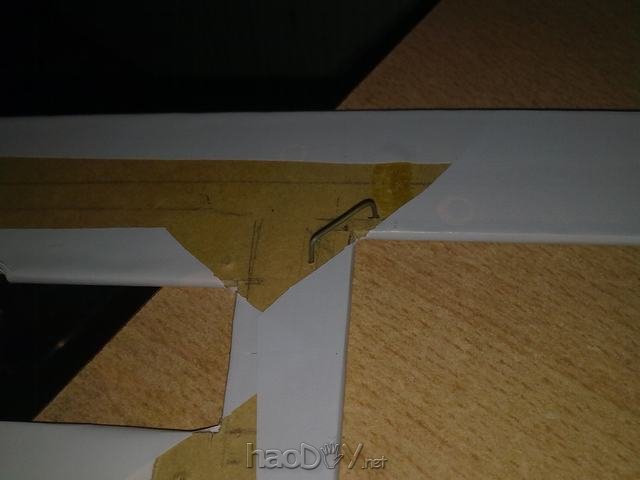

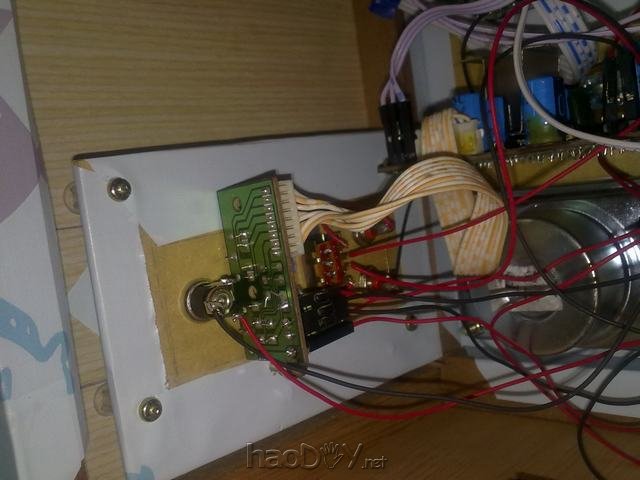

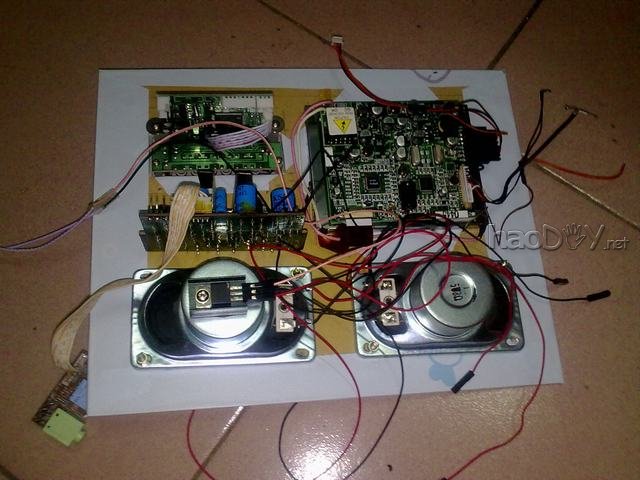

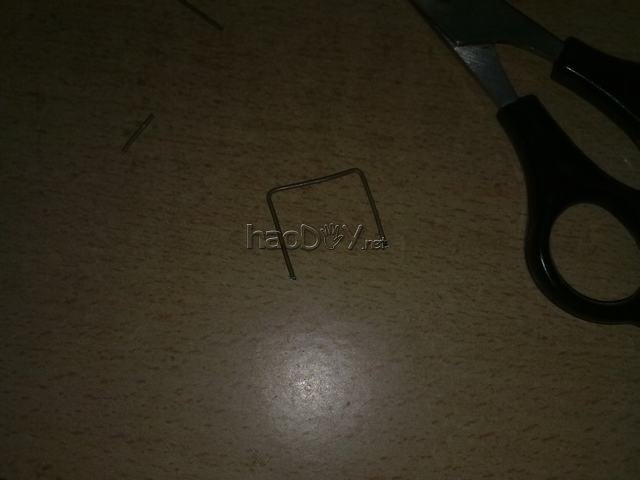

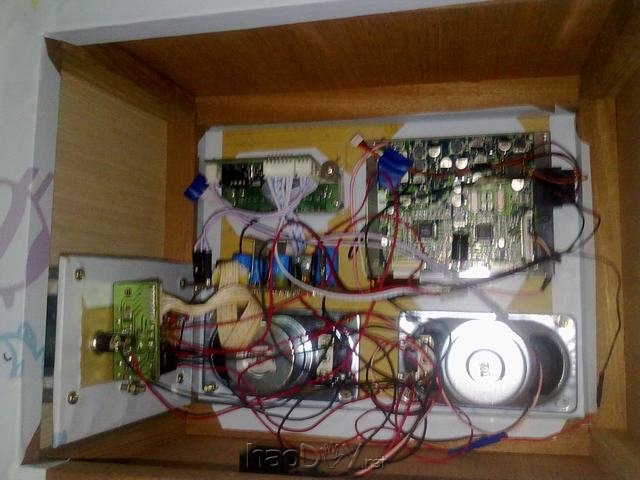

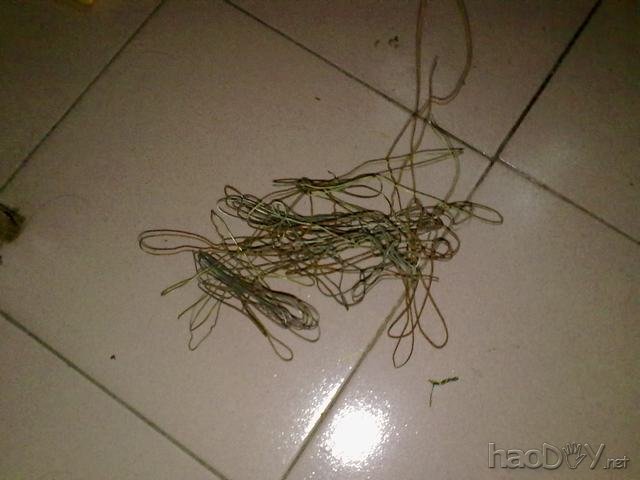

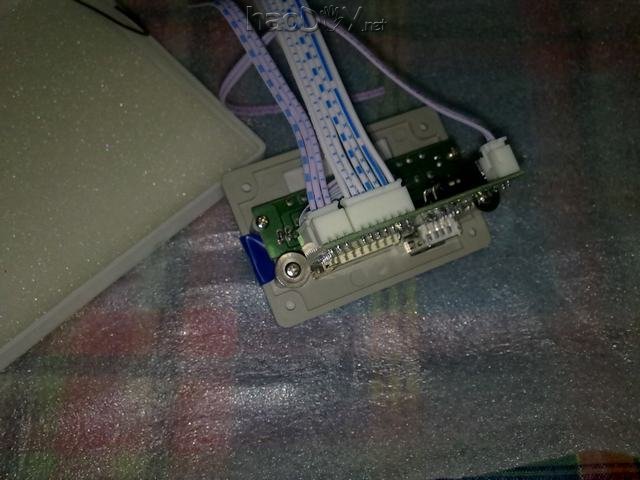

  接下来就是把这些东东都装到主面板上了，解码板和功放板都好装，带的都有螺丝，直接拧上去就行了，主要说一下液晶屏的安装，原先也想了很多方法，不是装不牢，就是太麻烦，咱这工具又不全，所以都不太好，经过一阵苦思冥想，终于想到了这个——哈哈，没错，就是铁丝，这个要先用不太粗也不能太细的，太粗硬度太大，不容易做的精致，太细硬度太小，起不到固定作用。  接下来就是将铁丝折成这种形状  跟据屏的厚度，这样装到面板上，后面折一下就行了，非常简单，也很牢固哦。  四个角都用这种方法来固定，OK，来一个装完后的图。  喇叭是选用的8欧5W的，四边都带螺丝孔，也很好装。因为视频/音频解码板供电是5V的，而功放板和液晶屏都是12V供电，木办法啊，就加了一个7805，主供电选用12V 2A的开关电源。图上左边喇叭上面的就是我做好的7805加上散热片的效果，呵呵，但是不能放到这儿，一会给它放到其它地方。 接下来将面板装到箱体上，并将各连线焊接好（后面附上各部件电路连接图）   下面这个就是7805，俺用胶枪给粘在这儿了，呵呵，不过通电一段时间后发现发热量比较大，散热片烫手，胶都有些软了，不过还能行，想给搞下来换成其它固定方式，谁知道这胶还挺结实，硬是搞不下来，那就先这样吧，下次再用到这个7805时就不再用这种固定方式了。  下面这个是侧面的各插接件及开关等，只所以用这种方法，一是为了美观，二是为焊接方便，要焊接时将四个螺丝挣下来，面板就可以取出来了，焊完后再装上，呵呵，不然就麻烦大了。。烙铁头不好进去，也容易烫到其它的导线。  好了，基本大功告成，先来一张图秀一下。 (责任编辑：admin) |
