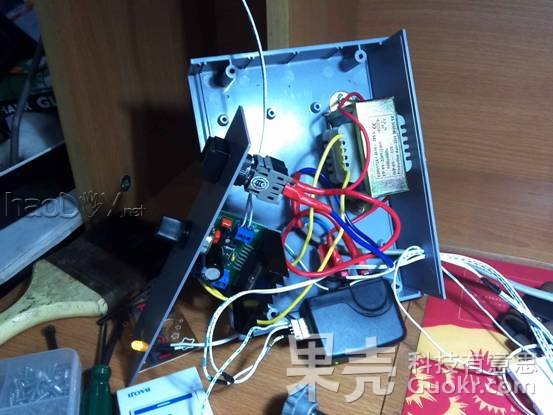

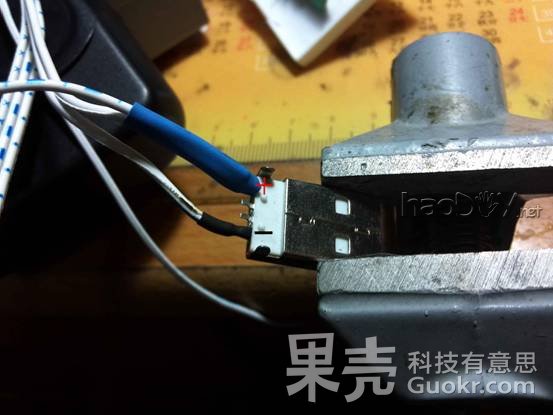

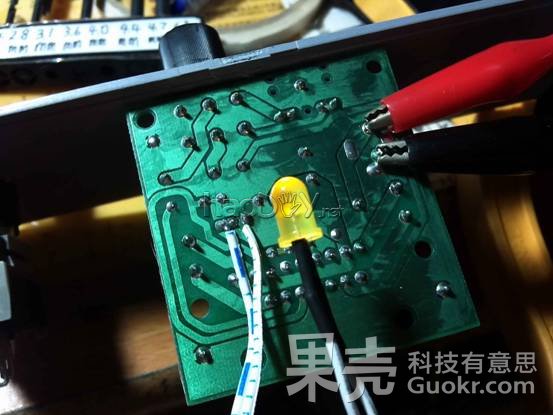

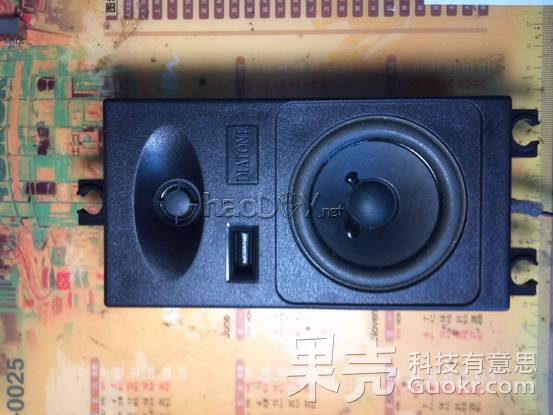

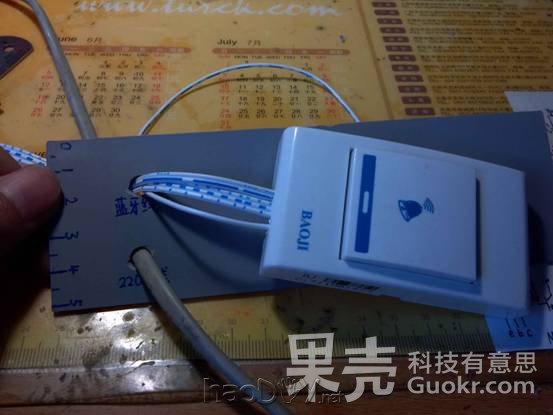

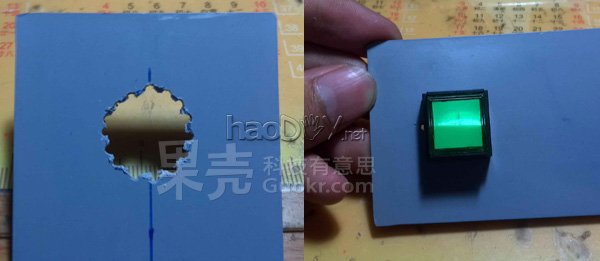

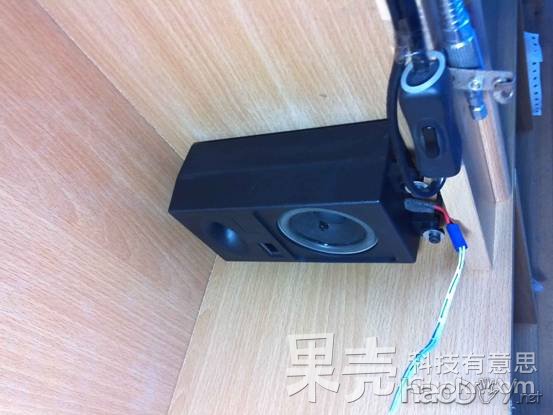

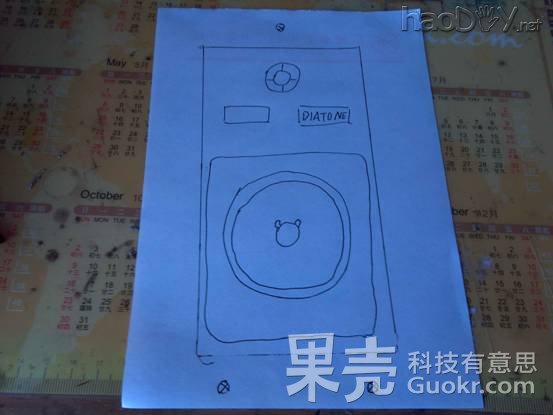

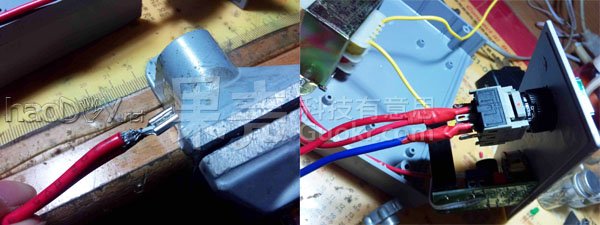

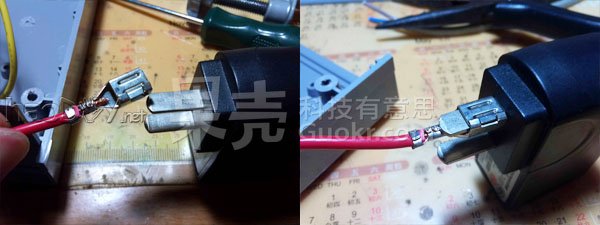

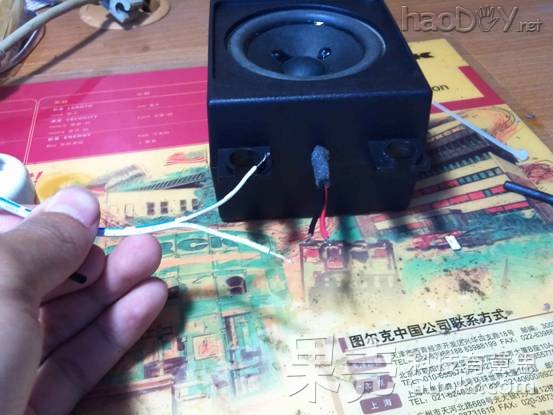

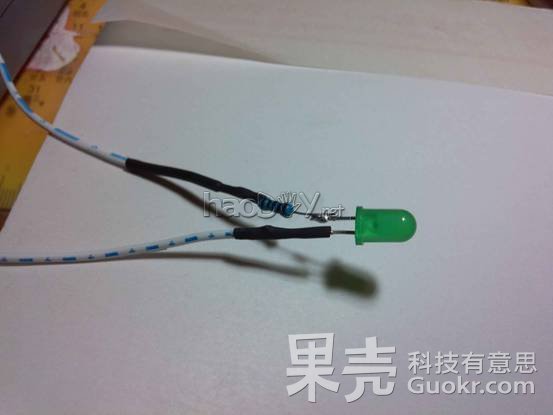

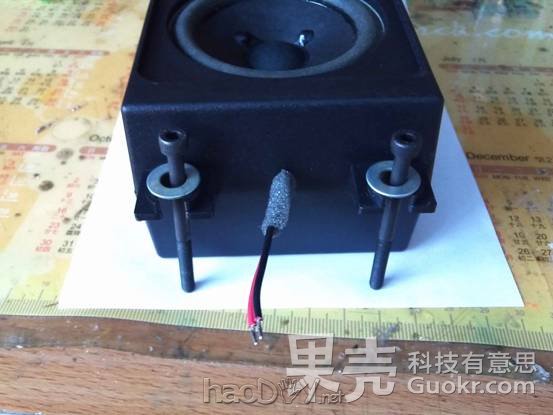

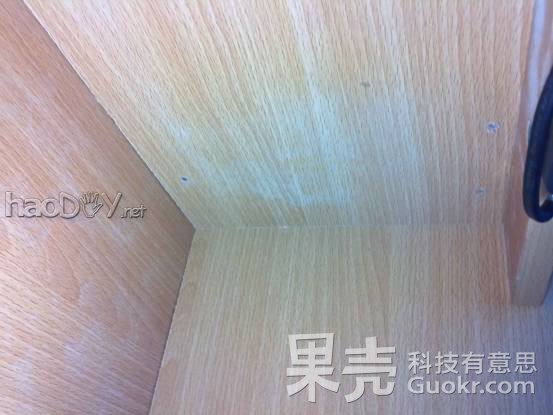

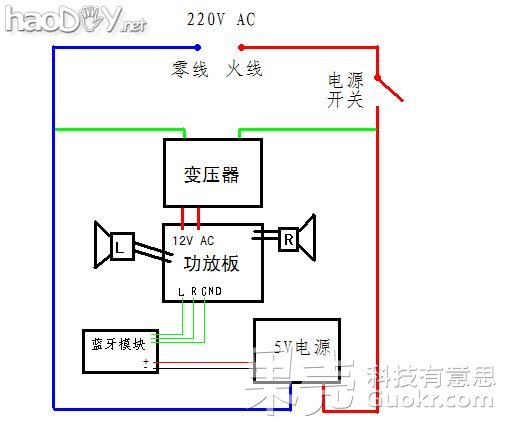

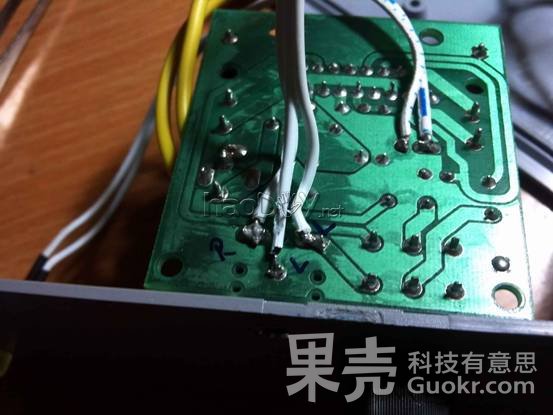

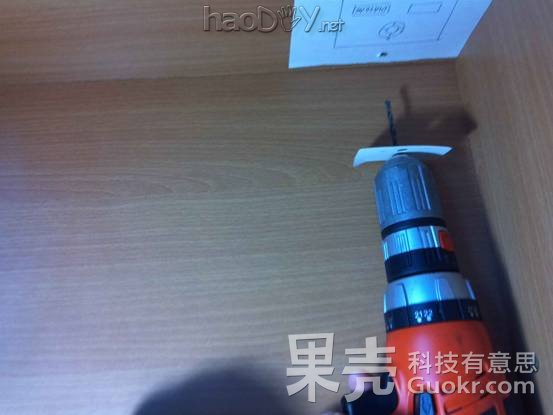

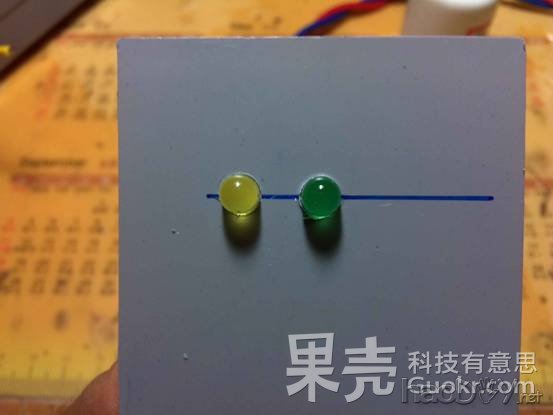

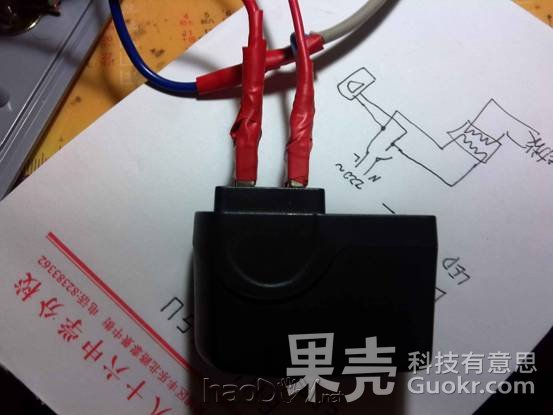

![]() 这是从我的坏台灯上剪下来的带插头电源线,刚好用于本次制作。 ![]() 此时已经可以将线从后面板穿过准备接线了。 ![]() 原来功放板的指示灯在板子上,若装在盒子内部便无法看到了,所以这里将指示灯延长出来准备放在前面板上。 ![]() 在前面板上打孔安放两枚指示灯。 ![]() 打孔安放总电源开关。 ![]() 蓝牙音箱的电路原理图。(图中没有画出功放和蓝牙指示灯) ![]() 在这里220V的粗线很难直接焊在开关的引脚上,所以使用接线端子插接。 ![]() 同样因为5V电源的插头难以焊接,所以使用接线端子插接。 ![]() 提醒一句,绝缘工作一定要做好!! ![]() 接完两个电源以后,开始接功放板部分。图中下方三根线为音频输入信号线,左方黄色线为功放的电源输入,对应变压器黄线。右上方为LED指示灯延长线。 ![]() 蓝牙模块使用的绿色LED指示灯,负极接模块,正极串联100Ω限流电阻接模块正极。 ![]() 蓝牙模块使用5V的USB电源供电。USB公头接在蓝牙模块的电源输入上。 ![]() 现在功放盒子部分基本组装完成了。飞线很乱。安全起见,USB插头后面用3M胶布绑起来了。由于盖子钉在书架上方,所以先不装上去,一会还要接音箱的线呢…… 4.4 左右声道音箱的“隐藏式”安装![]() 本次制作所用的音箱特写,图中音箱左右方共有三个固定卡槽,可以用于装螺丝。 ![]() 将音箱放在一张比音箱自身略大的纸上,描出音箱的轮廓,然后把螺丝放上去,大概规划一个螺丝孔位。用笔描出来。 ![]() 作用是这样的:把这个“音箱”纸贴在书架底面上,方便打孔和规划安放位置。图中三个带插的圆圈就是打孔位置。 ![]() 以右声道的安装为例:贴好纸后,依次在刚才画出的孔位上打出三个孔。注意钻头直径要比安装用的螺丝的直径略小。 ![]() 另一侧的左声道如法炮制。打完孔后记得把纸撕下来。 ![]() 把音响钉上去之前记得先延长输入线! ![]() 延长完输入线之后把音箱装上去,拧紧螺丝。
