40W负阻有源音箱_haoDIY_音响电子电脑科技DIY小制作发明

这里介绍一种超级负阻有源音箱电路，音响效果非同凡响，是我多年的心血结晶喔！
　　工作原理

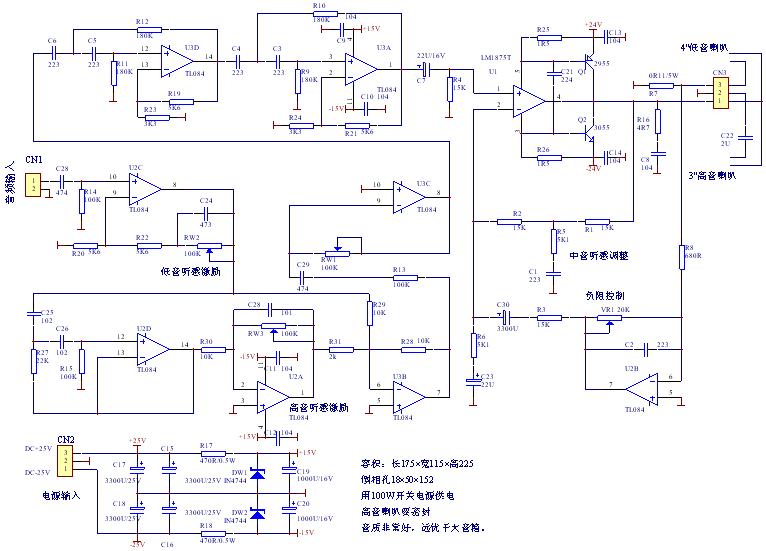

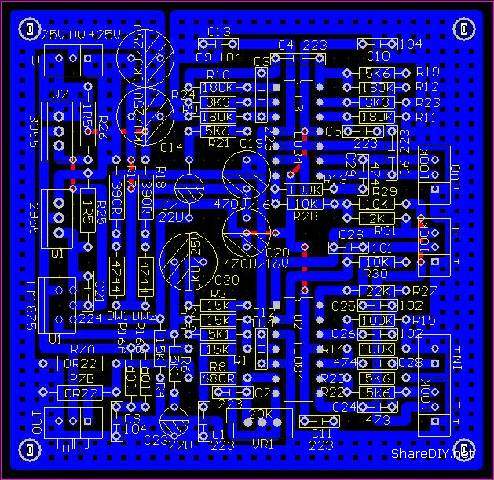

　　该音箱电路工作原理见上图（点此下载原理图）；（点此下载万能板搭的PCB板图）。音频信号从电路的CN1端输入，通过运算放大器U2c“低音听感激励”后，送往U2d及U2a进行“高音听感激励”；再经U3c音量调节，为了减小负阻特性对低音的损失，所以增加了U3d、U3a作两次40Hz带增益的高通滤波器，使40Hz附近的超低频信号得以提升，送往LM1875T放大器进行功率放大，推动扬声器，这里的U2b接成正反馈，产生了负阻特性，调节VR1使输出阻抗为接近-8欧，从而底消了喇叭及引线的阻抗，使得使个系统的总阻抗为0欧。负阻系统的“制动”电流很大，所以LM1875T增加了Q1、Q2作电流放大。负阻特性也会使中音损失，所以加了R5、C1组成“中音听感调整”电路，使语音部分更清晰。功率为40W，如想增加功率，换用大功率的IC及Q1、Q2即可。
　　元器件选择与调试

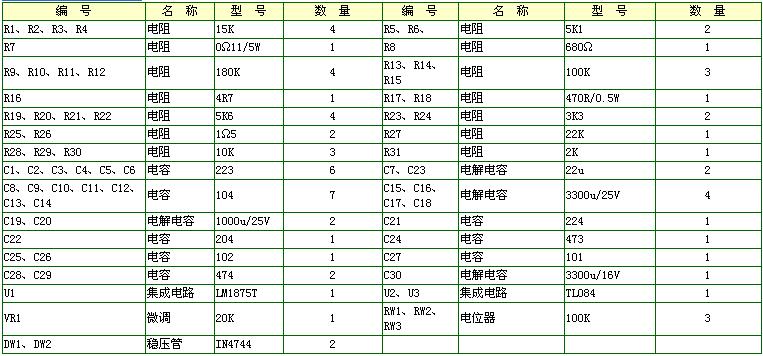

　　元器件清单见下表。

　音箱为倒相式，喇叭可用8欧4至8英寸，容积为0.016立方米，外型不限，但板材一定要够硬，最好用大理石，容积也可以更小些，但容积太小时，在同等音效的条件下音量会变小，音箱内填满吸音材料，但不要压紧，要松松的。调试时，接入音频，把音量电位器调小，播放轻量的音乐，然后调VR1使喇叭自激，再往回调到自激刚停止即可，此时功放的输出阻抗就是-8欧。
　　传统的恒压功放，就算放大器输出0欧（不可能的），整个系统因为有喇叭和引线的存在，所以系统的总阻抗不可能小于喇叭的阻抗，但本电路由于采用了负阻技术，机电结合，功放的负阻抗减去喇叭的阻抗，使整个系统总阻抗达到接近0欧，从而产生了超强的“刹车”性能，喇叭不再有惯性，无意中克服了喇叭的失真。这才是真正意义所在，因喇叭的失真度通常都有30%，用电路把喇叭的失真度减小25%轻而易举，而把现行的功放失真度再减小0.1%是很困难的，因为现在晶体管功放失真度最差的都小于1%，所以一味追求功放的保真度倒不如减小喇叭的失真度，因为我们耳朵听的是整个系统，而不是功放本身。此音箱在播放语音时，一点都无拖泥带水的感觉，语音特别清晰，若有低音来时，就象是地震，象是超大型音箱在播放音乐，此音箱的最大缺点是：相同的功率输出比恒压功放在听感上觉得声音小了一点，这是因为人耳对低音迟钝所至，但40W的功率在25平方的房内播放音乐已相当振撼。你可以不信，但你可以一试，你会有惊人的发现！
