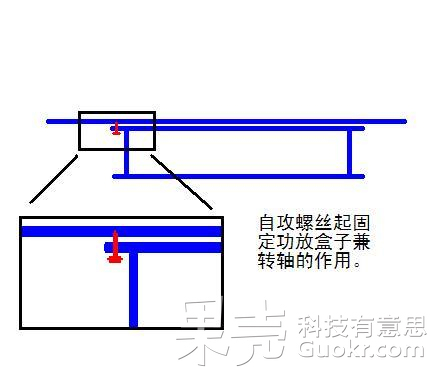

图示为功放盒子部分活动原理图,推上去可被书架部分挡住实现隐藏功能,拉下来可以接音频输入线缆和调节音量。 编辑注:把原先设计向前的音箱向下安放,音效变化问题请自行考虑…… 3 清理场地![]() 这是我的工作台,此次DIY就是为了淘汰图中所示的2*5W有线功放…… ![]() 依次移去显示器和旧功放,准备开始制作。 4 制作4.1 规划盒子内布局![]() 初步规划一下面板的使用,图中“AUX”是音频输入接口,右上方分别是电源指示灯,蓝牙状态指示灯。 ![]() 把功放&蓝牙部分所有零件先放在盒子里,大概规划一下布局。(右下角的自锁开关后来不用了) 4.2 蓝牙模块的安放![]() 用于安装蓝牙模块的塑料盒(门铃盒)。之所以蓝牙模块要单独分离出来用一个盒子装,是因为蓝牙模块比较怕各种干扰,我担心把它放在变压器和功放旁边会影响它的工作。 ![]() 将模块的电源、信号灯、音频输出线都延长出来。 ![]() 将模块用双面胶固定在盒子里面,然后盖上盖子。 编辑注:但是塑料盒子也不抗干扰,给变压器加电磁屏蔽可能效果更好。 4.3 功放盒子部分的制作![]() 在书架的空隙部分顶面画一条基准线,以方便安装功放盒子时定位。 ![]() 还记得上面的活动原理么?功放盒子就是以一排自攻螺丝为转轴活动的。 编辑注:五金店的合叶一对2块,好点的4块。 测量小自攻螺丝的直径是2.4mm,所以选取2mm的钻头。 PS:自攻螺丝的使用标准是不打孔,让螺丝自己钻出孔来,但是由于这里的安装方向是反地心引力的,安装起来很累,所以就偷偷懒打个比螺丝直径小一些的孔以方便安装。 ![]() 先用双面胶把盒子的上半部分沿之前画的定位线粘在顶面上,方便确认打孔位置。 图中红圈部分为打孔位置,共6个孔位。 ![]() 为了防止木屑掉进钻夹头,所以最好在钻头上戳一张硬纸片以挡住掉落的木屑。 ![]() 打完孔后依次拧上六颗螺丝。注意不要拧的太紧,大概留出2-3mm的高度给盒子活动。 ![]() 将变压器用螺丝螺母固定在盒子底部。 (责任编辑:admin) |
