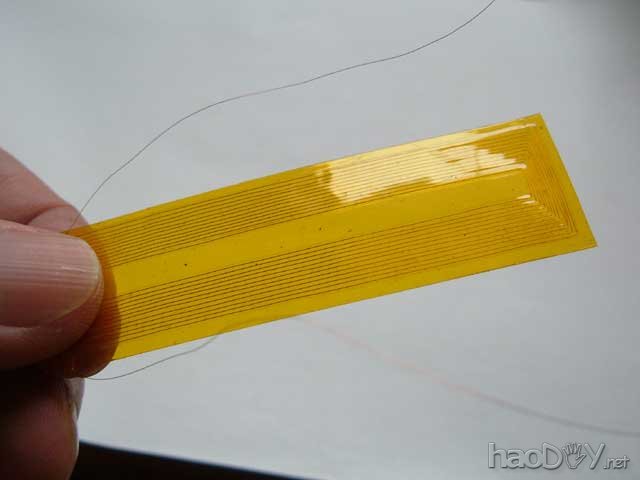

把两头多出来的部分剪掉,一片全手工的薄膜音圈完成了,根据所使用的材料特性,这个音圈可以耐温155度,足够满足耳机单元的使用需求。
图片: ![]()

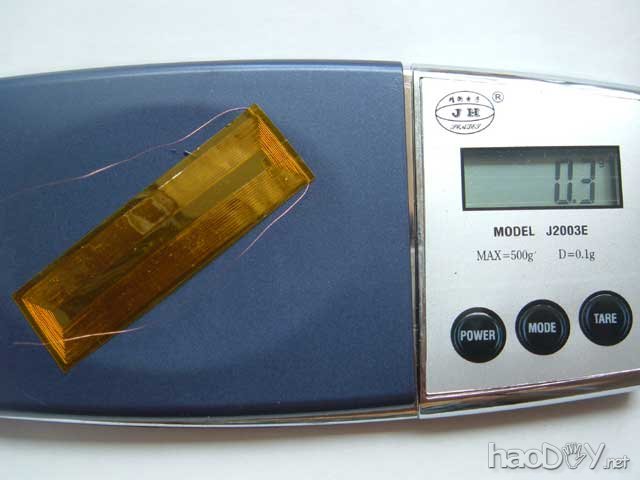

称一下重量是0.3g ,若用铝膜来做音圈的话还能更轻。
图片: ![]()

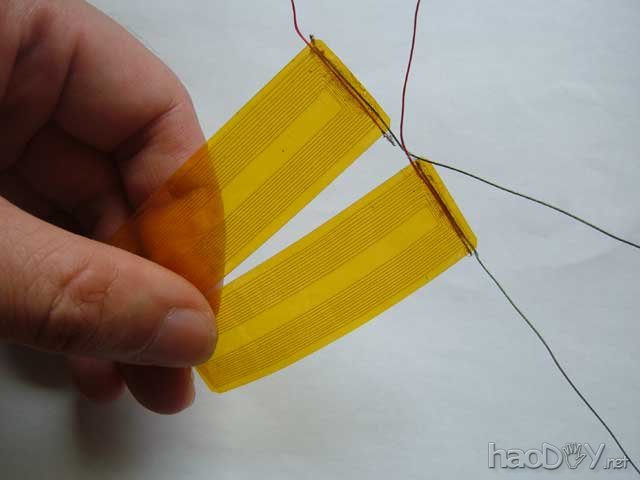

给平膜音圈接上引出线,粘合在膜片的边缘部分。
图片: ![]()

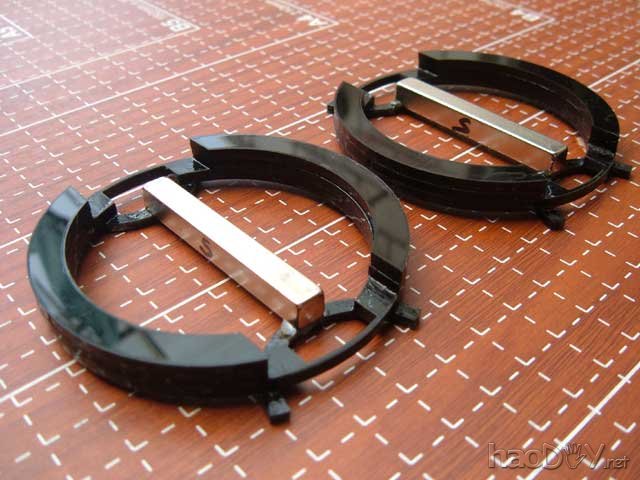

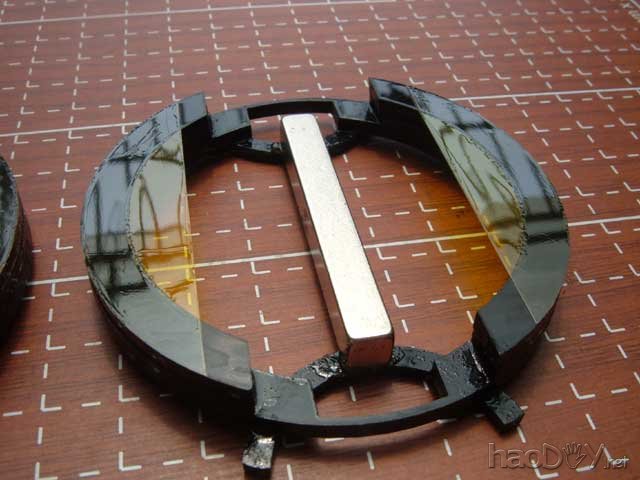

把钕磁体粘合在框架上,注意区分一下S极和N极,粘合时两个框架上的极性朝向要一致。
图片: ![]()
在框架上如图所示的位置粘上一层KAPTON薄膜。
图片: ![]()

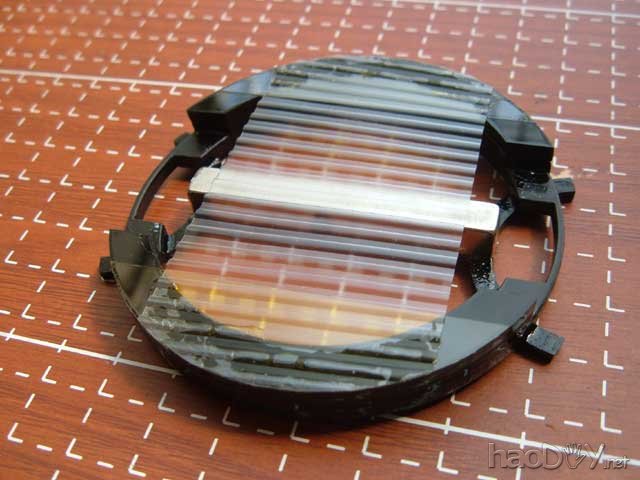

再粘上一层波浪形的塑料薄膜。
这个波浪形的塑料薄膜其实是一次性塑料杯子剪成的,超市里可以买到这种波浪形的塑料杯。 图片: ![]() 图片: ![]()

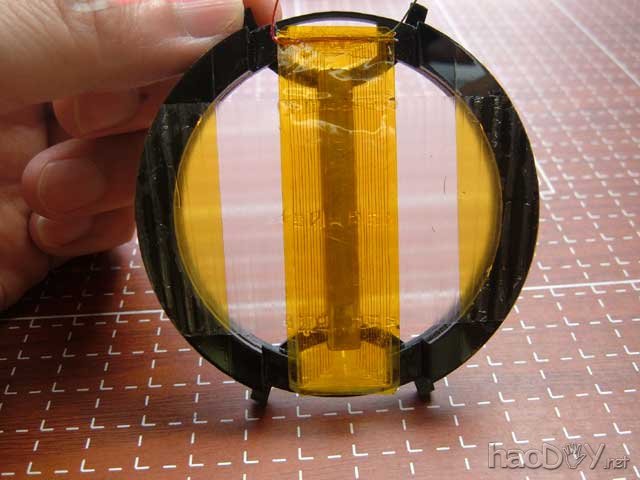

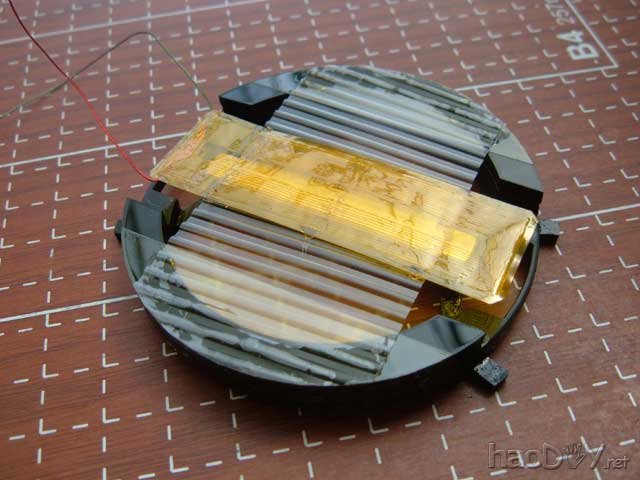

把平膜音圈粘合在波浪形塑料薄膜的上面,粘时要把音圈的中心对准下面的钕磁体。
图片: ![]()

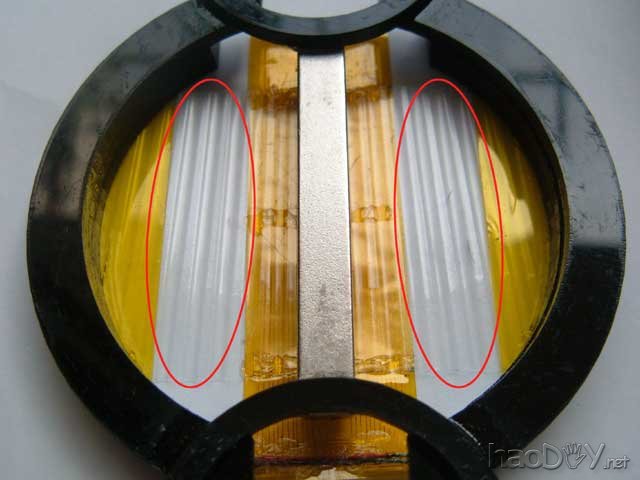

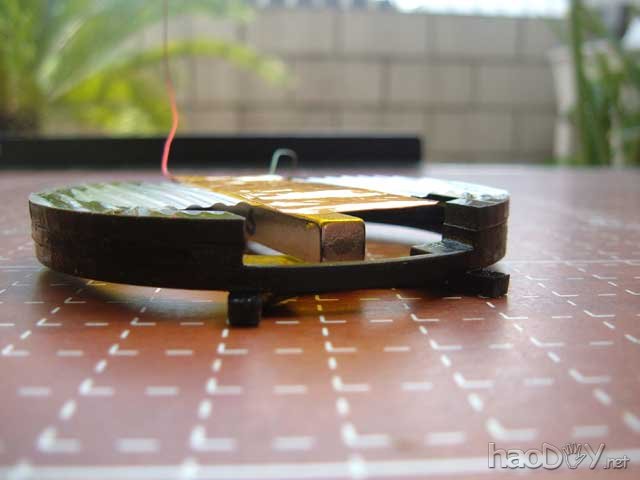

从这个角度来看看这些元件之间的关系:A)KAPTON薄膜音圈是会卷曲的,当它和波浪形的塑料薄膜粘合后就不会发生卷曲了,可以和下面的钕磁体保持平行。B)波浪形塑料薄膜具有一定弹性,并且离开下面的钕磁体有一小段距离,这样可以使粘合在上面的薄膜音圈在一定范围内上下运动,使音圈具有一定的行程。C)波浪形塑料薄膜在薄膜音圈的带动下成为了振膜的一部分,增加了振动面积,增强了单元的低频输出能力。
图片: ![]()
可以通过调整背后的波浪形塑料薄膜来调整弹性,减小振动幅度,这一点怎么做到就留给大家去思考和尝试了。两个重点要注意:A)振膜要尽量贴近钕磁体,这样可以提高单元灵敏度。B)振膜的振幅不要过大,能小尽量小,这样可以降低单元的失真。具体的得自己慢慢调整直到一个最佳的折中状态。
图片: ![]()

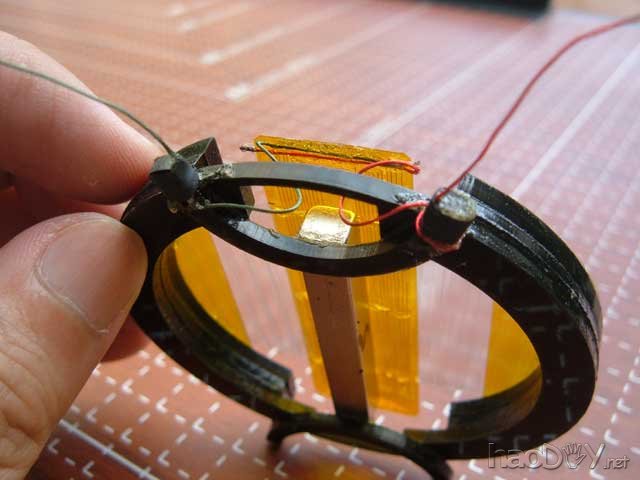

把音圈引出线弯成弧形以增强弹性,并固定在框架上。
图片: ![]()

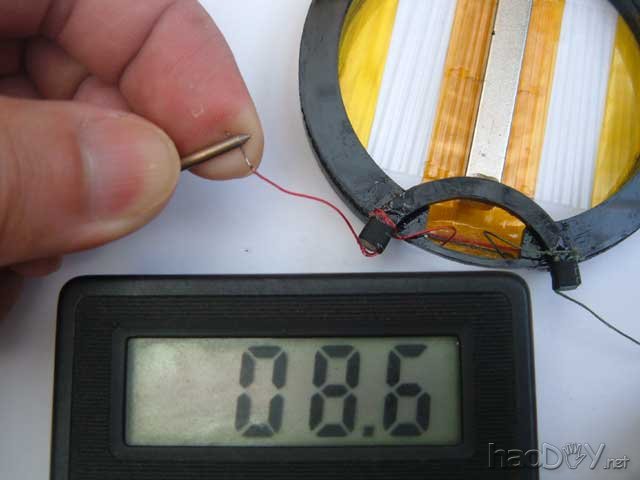

测一下直流电阻为8。6欧,减掉万用表的起始电阻1。1欧,音圈为7。5欧,基本符合我的预期设计。
