DIY惠威F5 / SD1.1A的中央声道扬声器

该中心创建声道扬声器，以配合和协助1.618的Hi-Vi的3路塔式扬声器在环绕声再现。主要重点是1.618塔相匹配的上腔。然而，箱体被选择，以帮助在延长的响应。相同的交叉点被用作塔扬声器。在一个侧面说明，它是专门建造的，完全适合我的电视柜。

基本信息：

• 4 - 惠威F5芳纶中低频喇叭
• - 惠威SD1.1A球顶高音
• 全屏蔽
• 170瓦RMS @ 4欧
• 第二/第三阶分频器频率为4kHz
• 频率响应：60Hz - 20kHz的
• 外形尺寸：43“×7”×14“

的中心通道的外壳设计为如下所示。

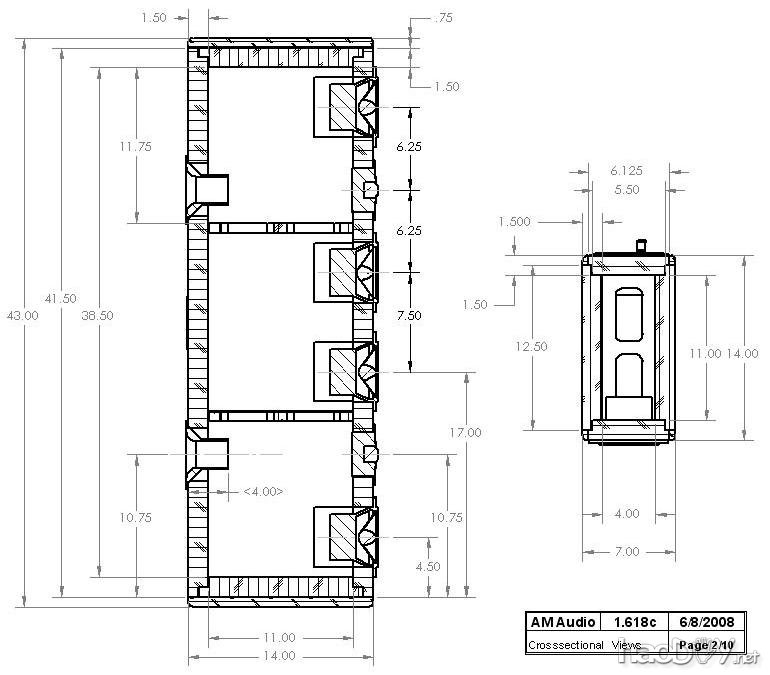

图1：惠威家庭影院中置声道音箱外壳图

中央声道扬声器和建模的频率响应的交叉设计为如下所示。

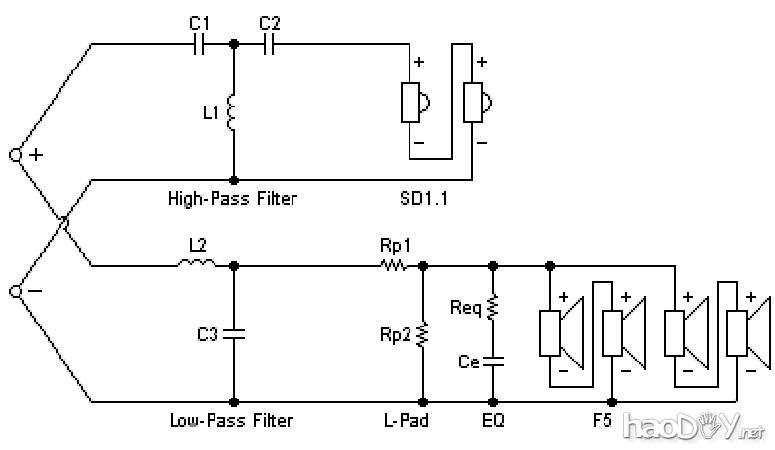

图2：惠威家庭影院中置声道音箱分频器电路图

2路交叉网络
的低通（LP）滤波器：二阶巴特沃斯，角频率：4000 Hz的
高通（HP）过滤器：二阶巴特沃斯，角频率：4000赫兹
C1 = 3.3的用友，聚丙烯，0.00764欧姆
C2 = 8.2μF，聚丙烯，0.00548欧姆
C3 = 15μF，聚丙烯，0.0048欧姆L1 = 0.27 mH的，空芯（＃18），0.215欧姆
L2 = 0.13 mH的，空芯（＃18），0.16欧姆低音单元阻抗均衡电路 REQ = 2.4欧姆CE = 25 uF的L-键盘电路：1.32分贝印尼盾= 0.51欧姆RP2 = 5.1欧姆

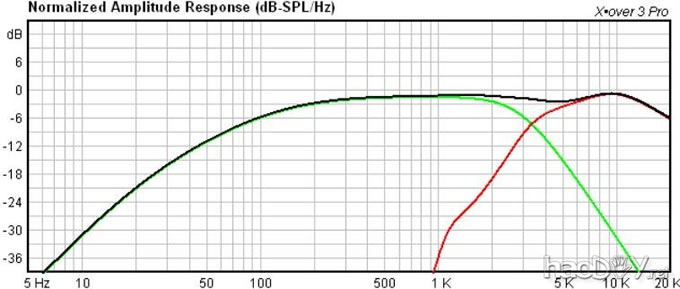

图3：仿照频率响应惠威中心声道扬声器外壳

DIY中央声道扬声器建设

的中心chanenel外壳的结构示于下面的照片。

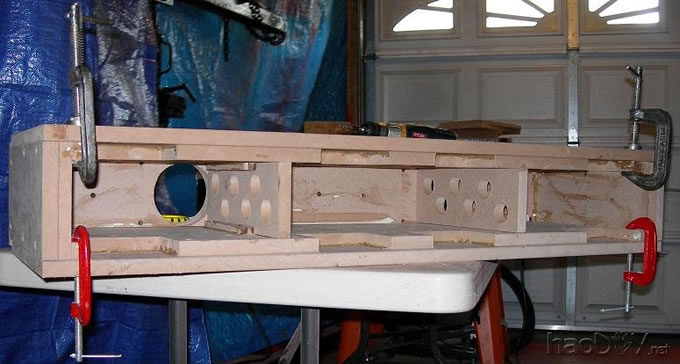

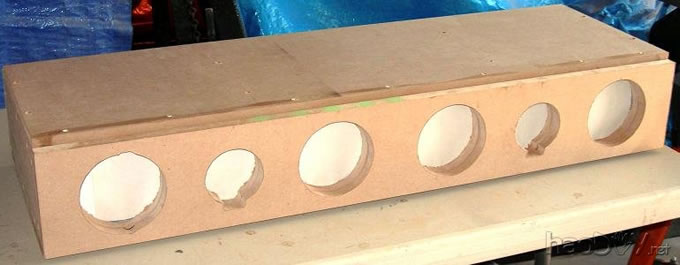

照片1：中置声道箱总成

照片二：MDF中置声道准备绘画

的组装的交叉和快速的声音检查。

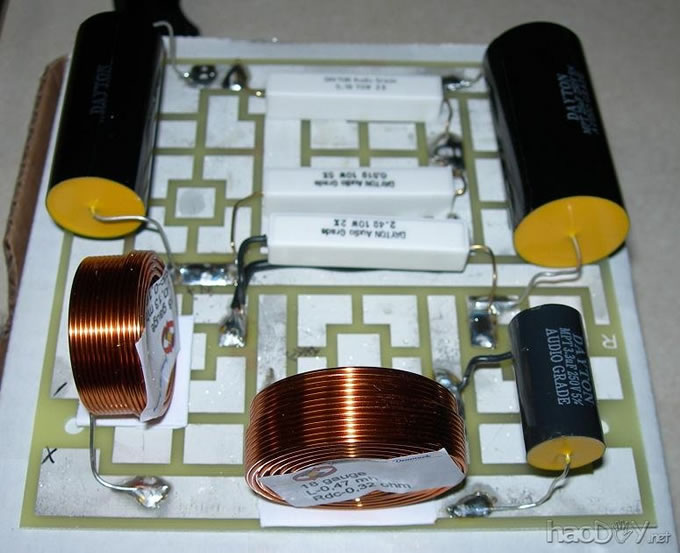

照片三：组装后的HiVi F5 / SD1.1A交叉

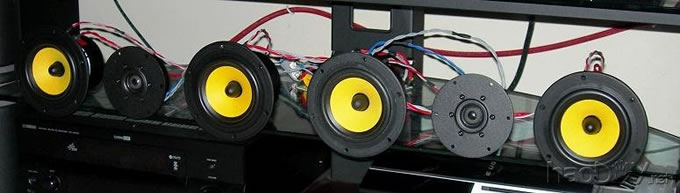

照片4：声音检查的频电路

成品中央声道柜，然后使用几种油基环氧涂料的涂层，然后完成红橡木装饰并经过涂漆。

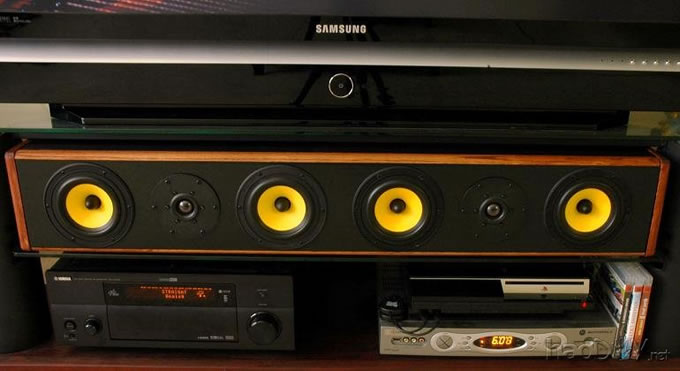

照片5：惠威F5 / SD1.1A中心的声道扬声器

DIY中央声道扬声器测量

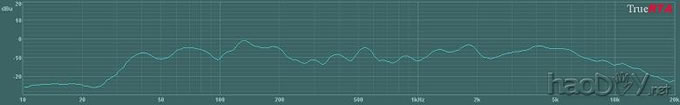

为家庭影院中央声道的测得的房间响应如下所示。

图4：惠威F5 / SD1.1A的中心通道测量房间响应

完美！我的家庭影院前现在是无缝的。匹配非常好，在塔的中心。对话是非常清楚的，它具有优良的温暖质量。只有时间会告诉我们，当我看到越来越多的电影。到目前为止，黑鹰坠落了出色的！而我得到的一些高清频道，产生5.1，我也没有怨言以外还需要有更多的渠道！！

DIY中央声道扬声器 - 型号列表和成本

用于这个项目和相应的成本的部分列表提供在下面的表中。这个项目的所有的部分都可以从零件快速。
