1.改变倒相管长度的调试
这是可以使用仪器、观察参数变化来进行的调试项目。

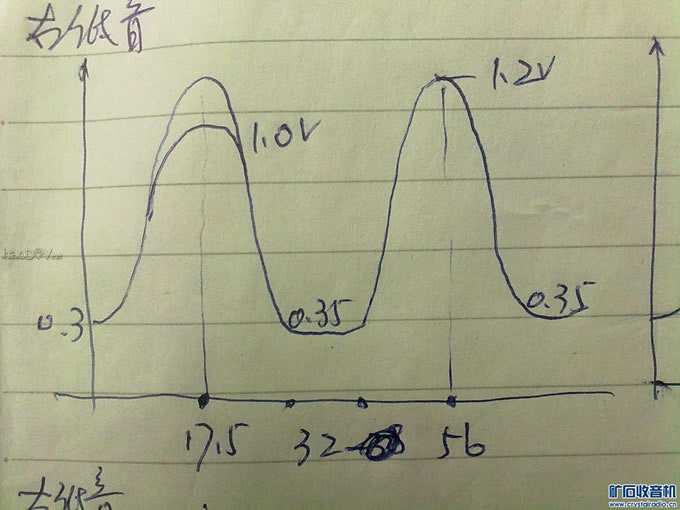

电路连接仍如图二。测量扬声器装音箱后的曲线，在F2=56和F1=17.5处呈现两个峰值。如图十（1）。F2是扬声器的谐振峰；F1是倒相管的谐振峰。通过调整倒相管长度（或截面积），使两个峰一样高时，音箱的低频响应最好。
当倒相管的峰值比较高时，需要加长倒相管或减小倒相孔面积；当扬声器的峰值比较高时，可以去短倒相管，从而使双峰等高。

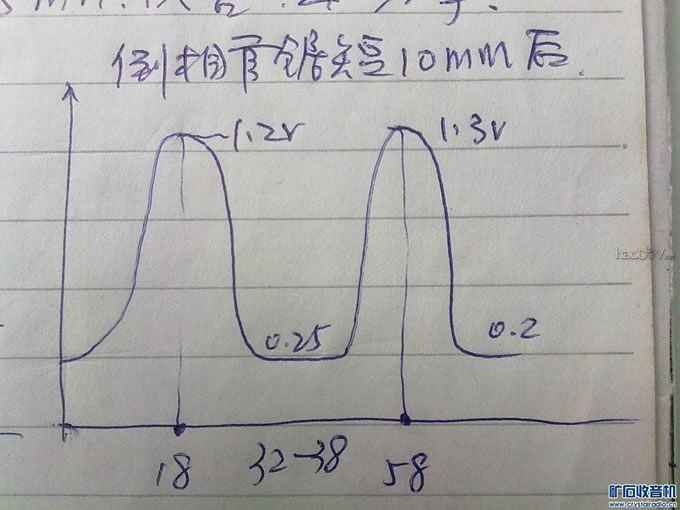

此处把倒相管锯短10mm，双峰误差从20%缩小到8%，同时F2和F1分别提高到58和18，见图十（2）。
音箱参数调谐灵敏，一方面说明设计比较成功，另一方面说明参数已经接近最佳值，可调节的余地比较小。
我测过几台进口音箱，都是扬声器的峰值稍高。倒相管一旦去短，再想加长就难了。所以在后面的调整未完成前，如果不是高出很多，可以留到其他项目调试好以后酌情再做处理。
这项调整虽然看到了曲线的变化，因调整量比较小，没听到声音有明显变化。
2.改变音箱工作方式的试验
（1）封闭式音箱试验

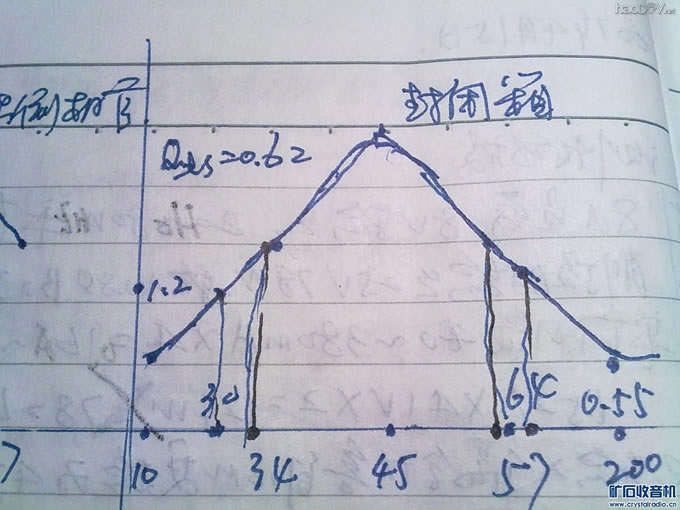

用定制的四个“闷头”堵住倒相口，就变成了封闭式音箱。音箱的频响曲线如图十（3）。形成45HZ的扬声器谐振峰，经计算此时Qts=0.62,接近封闭箱0.7的最佳值。
感觉此时低音的析象力和弹性有进一步提高，低音量能也还可以，唯下潜不够深，声音也不够开扬。比较适合听节奏感强的音乐


倒相式音箱的设计与调试


倒相式音箱的设计与调试


倒相式音箱的设计与调试

（2）变阻尼式音箱试验
  表征音箱效果优劣主要有两个参数，一个是静态参数——低音重放频率下限，另一个是动态参数——瞬态响应。倒相箱的前者较好，封闭箱的后者较好，还有一种可兼顾两者的构思——变阻尼音箱。
设计音箱时就把中间的加强筋做成有四个方孔的隔板，此隔板把音箱隔离成上下两个室。从静态看，箱体容积是上下两箱之和，和倒相箱一样；从动态看，上室容积较小，对扬声器有较大的阻尼，使音箱工作在类似封闭箱状态，从而在保持较低重放频率的同时提高瞬态响应。
  试验目的，是在保持倒相箱重放低频的同时，找到进一步提高瞬态的最佳点。
  用定制的 “变阻尼板” 盖住隔板上的方孔，分辨声音的变化。
  经试验，必须打开三块盖板才不会影响到低频重放下限。每个开孔的面积是8*12=96平方厘米，3*96=288，就是说当隔板开孔面积不小于扬声器有效振动面积283平方厘米时，才能保证低频重放。
  试验结果证明，保留所有开孔面积或使用一块盖板，更能兼顾声音的低频重放和瞬态。
  3.更换扬声器引线的试验
  经过以上两项调整，感到低频的量感仍然不够，也缺乏弹性，根据发烧友建议，更换线材试试。
  不要小看从扬声器到接线柱那不到半米的线材，通过试验，发现其对低音的影响非常明显。

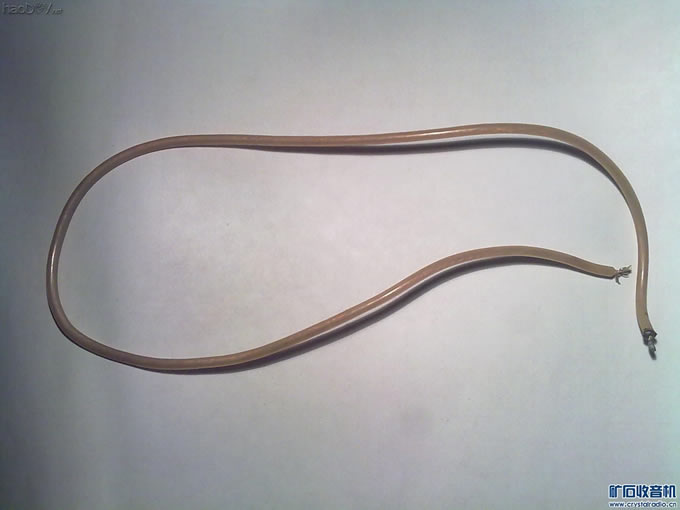

  我开始使用的线材如图十一（1）（2）所示，是烧友从进口音响换下来的。线芯较粗，根数不多，材质很硬，颜色发黄，表明铜材的纯度不高。
  第一次更换的是烧友从欧洲进口音箱换下来的，是很软的多股无氧纯铜线（用到功放里去了，所以不能提供照片）。能感到声音有变化，低音下潜加深，但量感没有明显增加。
  第二次更换的线材如图十一（3）（4）（5）所示，是我从音响商行每米一百元买来的，据说是国外的网络用线。每条线里有10根多芯软铜线，每根线里又分为四组，每组里有10根细铜丝。我把两条线编织在一起，这样每条喇叭线就由20×4×10=800根细铜丝组成。
  这次换线，不但感到低音下潜的很深，量感也比以前有明显增加，而且富有弹性。是我所有更换线材取得效果最明显的一次。当然事物没有十全十美，这条线的析象力稍差一些，这也是倒相箱天生不如封闭箱的地方。总之是得到了符合我喜欢的音色。
  需要说明的是，尽量更换扬声器引线引起了声音明显变化，但在我用仪器可以测出音箱的几个参数中，并没有发现明显变化
