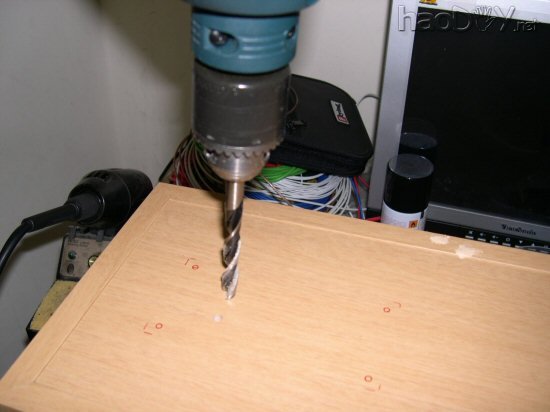

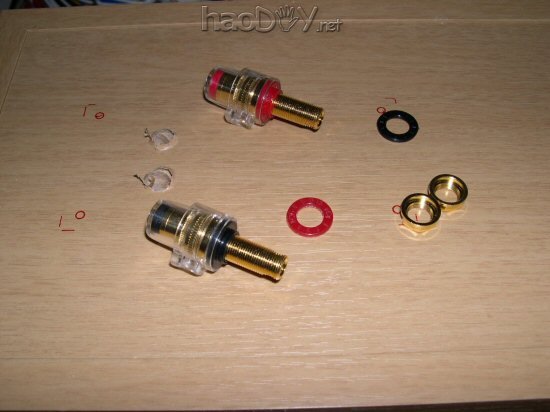

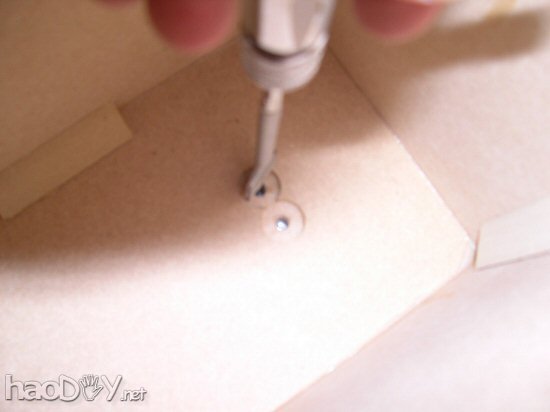

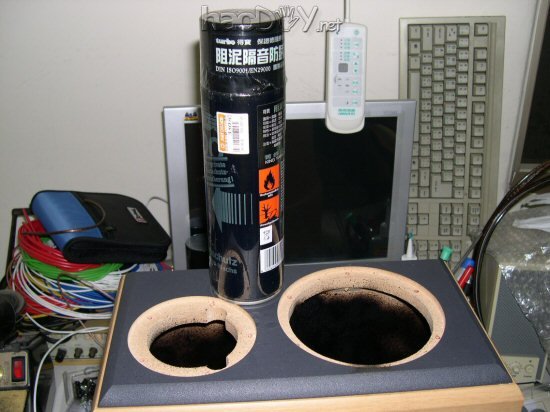

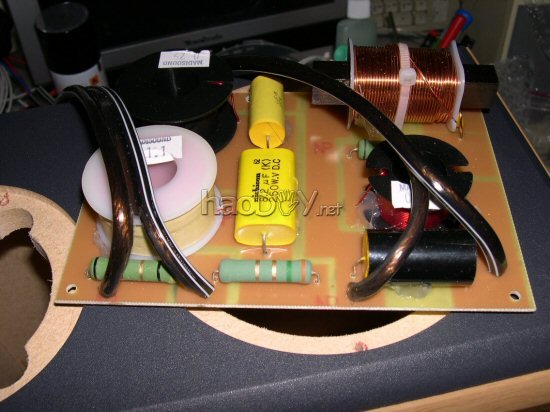

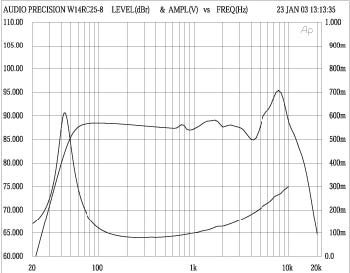

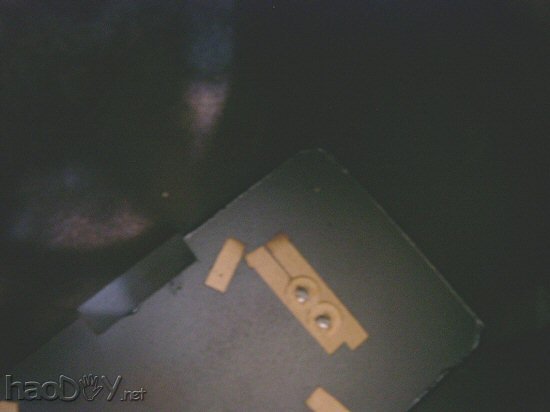

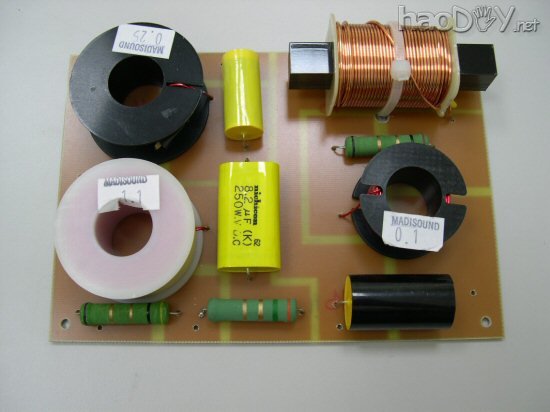

![]() ![]() 图说∶由原厂提供之频率响应图,可以看到2K以上出现不平坦的响应。 W14RC25-08 Parameters: 低音单体的参数∶ • Frequency Range:43- 9000 Hz • Sd:0.0087 m2 • Fs:43 Hz • Re:7.3 ohms • Imp.:8 ohms • BL:6.24 • Qms:3.269 / Qes:0.389 / Qts:0.348 • Krm:0.876 / Kxm:11.55 • Erm:0.881 / Exm:0.691 • Vas:18.92 • Cms:1760.5 • Le:0.77 • Mms:7.58g • VC Ø:25 mm • X-max:3.5 mm • Flange:142 mm • dB:87 • Power:60 watts • Cutout:122 mm / Depth:67 mm • Suggested Box Alignment:QB3 (Vented) • Box Volume (Vb):10 liters • Port Length:4.25" / Port Diameter:1.5" • Fb:51 Hz • F3:55 Hz 密闭式喇叭容积设计确认∶ QTC=0.707 VAB= VAS/[ (QTC/QTS)-1] VAB=音箱所需内容积,立方尺 VAS=音箱循性(等效容绩,立方尺 QTC=系统设计Q值 QTS=喇叭单体总Q值 系统谐振频率fc fc=1/2fs [(1/VAB+1/VAS)/1/VAS] 经由公式计算结果如下∶VAB=0.213641立方尺约为6公升,网有制作的喇叭箱相近。,fc = 72.23 Hz 不错的数据。 开始动工制作 确定原设计的理念可以开始动受手制作,分音器采用PCB方式制作,美观而且安装容易,本次并未使用蚀刻方式来制作而是使用刀痕去铜箔方式制作,因为电路简单耗费的时间很短。 ![]() 什麽是刀痕去铜箔方式呢?其实很简单,首先规划好元件的位置後直接在PCB上用油性笔把矩形走线画出(把去铜薄的间隔画出,如1mm~2mm宽),之後只要在线边上划上刀痕,之後只要使用美工刀使铜薄分离於基板就可以用尖嘴钳拉起不要的部分铜薄。 ![]() 图说∶焊上OFC喇叭线,有点粗不好焊同时将元件以矽胶固定。 箱体内部处理加工 使用3M汽车隔音用柏油喷剂,B&Q有卖一瓶450元,可以多次处理使厚度增加,提醒您施工前喇叭端子必须贴上贴纸,待施工完成再取下贴纸可以保持孔内完整无柏油喷剂,还有一定要戴上N95口罩不然整个鼻孔都是柏油。 ![]() ![]() ![]() 图说∶自购的镀金端子,品质很好就是孔径要加大,木板厚度要加工至薄一些,同时固定喇叭端子一定要注意气密。 ![]() ![]() |
