应伴侣的要求，要再做一对mini 音箱给他。这次可以把全部的图片和进程都记录下来了，开个新帖，发上来供各人没事看看。

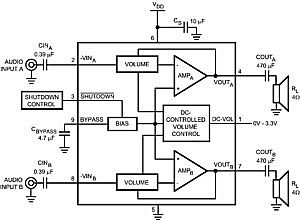

LM4952线路图

要做音箱，起主要有原料和元件。一对mini音箱必需的元件是两只扬声器，木板，接线柱，尚有功放。这里我选用了 惠威出品的U2S型扬声器，它的特点是高音和中音很好，迅速度较量高，功率较小，可以由小功率的功放敦促。这就满意了小体积的需求。可是这款扬声器的低频不如A2S型，这不能不算是一个遗憾。制作箱体必要板材，我行使的是4mm高密度板。功放方面，行使了国度半导体出产的LM4952TS型功率放大芯片。它的输出功率最大是3.8W，外围电路很简朴，只有6只电容。最重要的是，它具有DC音量节制成果，可以通过一个引脚的电压坎坷来抉择输出音量，这样就停止了直接调解信号电平带来的滋扰和杂声题目。下面是它的电路图。起首虽然是买来所必要的原料了，下面就是购置回的元件。

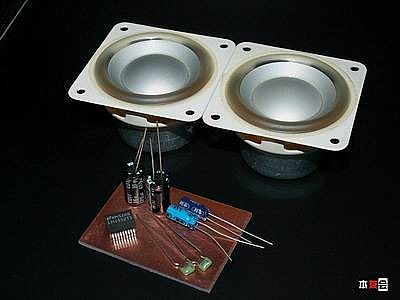

图片1 电子元件合影

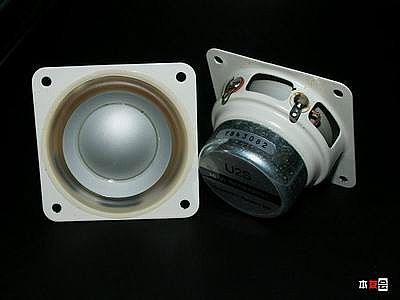

图片2 U2S扬声器特写

先办理功放的题目。光有一堆零件是没用的，必要一张PCB(Printed Circuit Board，印刷电路板)来承载全部的元件。印刷电路板的原始原料是绝缘的板材，两面可能一面贴上完备的铜箔。然后用各种本领降必要留下的部门掩护住，再将剩下的部门腐化掉，于是就形成了走线。PCB上的走线要担保和道理图上同等。由于我用的是单面板，也就是只有一面有铜箔的板，因此走线不能交错。假如其实必要交错，就只能割断一根，然后在不和用一根导线引一下，这个导线就叫做跨线。下面就是计划好的PCB走线。个中，行使了2根跨线。

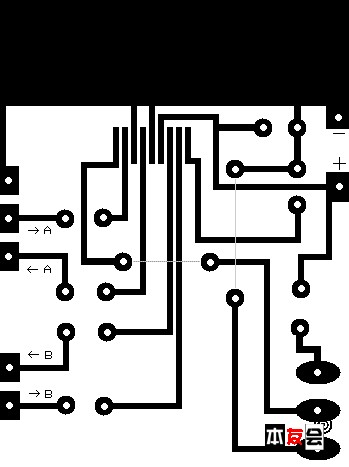

PCB计划图

计划完了PCB，下面就必要将它画到敷铜板上了。绘制的原料有几个要求，第一，必要是液体的，轻易行使。第二，必要有掩护手段，也就是至少得不溶于水。第三，要性子不变，反面腐化剂回响。这样的原料许多，好比石蜡啊，虫胶液啊，乃至批改液都可以。虽然我用的都不是这些，而是松香酒精溶液。这种溶液只必要把松香融解在酒精里，再插手一点点的龙胆紫上色，就制成了。它有什么利益呢？利益就是不只仅满意上面3个前提，尚有助焊的浸染。所谓焊接，就是让焊锡丝和被焊的外貌在加热的时辰形成合金。因此，被焊接外貌必需洁净，而且纯净。而铜外貌都有氧化层，这层不撤除是倒霉于焊接的。因此才必要助焊剂。松香含有一种弱酸，叫松香酸，在高温下可以和氧化铜回响天生松香酸铜和水，因此可以看成助焊剂行使。于是，假如用松香酒精溶液绘制PCB，腐化完毕后乃至可以不消洗濯，由于它自己就是很好的助焊剂。操作鸭嘴笔，蘸上溶液，就可以在敷铜板上画线了。虽然PCB上必要钻洞，为了安顿元件么。钻孔在画线之前可能在腐化之后都可以，我较量喜畛刳画线之前就钻孔。

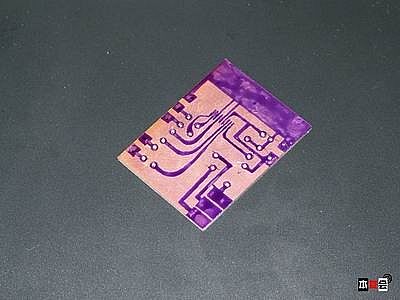

这就是绘制好的PCB。

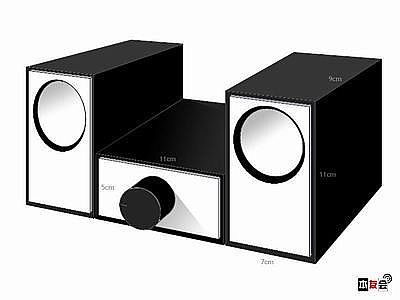

方才画了一张结果图

图片3 结果

腐化剂用的是FeCl3溶液。因为三价铁离子有较量强的氧化性，可以和铜单质回响天生二价铁离子和铜离子(此处不懂请温习化学氧化还原回响……)，也就能起到腐化的浸染了。FeCl3的设置，只必要将FeCl3晶体投入水中，就可以了。浓度越高，腐化速率越快，可是边沿的整齐水平也许较差。这就看小我私人风俗了。我较量心急，一样平常喜好用饱和溶液，呵呵。只必要待松香酒精溶液中的酒精挥发干净，就可以将其投入FeCl3溶液中腐化了。

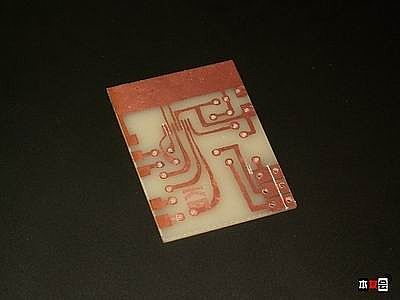

半个小时后，腐化完毕，剩下的就是走线。

图片4 腐化完毕

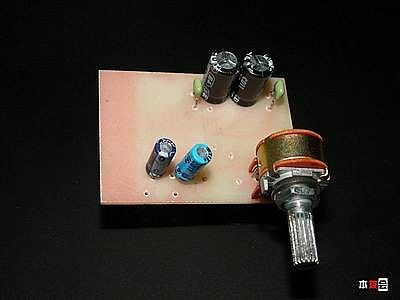

预安装一下元件看看。

图片5 预装元件

下面就是凭证电路图把元件焊接在电路板上，就不多说了。

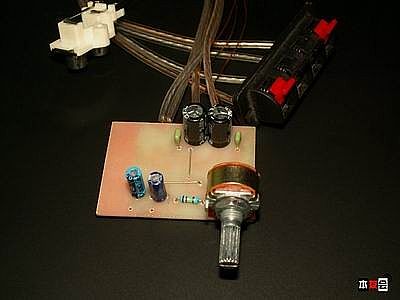

焊接完毕，不外做PCB之前没细心看PDF文档，Shutdown脚的电平画错了，以是不得已飞了跟线。其它，本日家里找不到焊锡丝了，只有2mm粗的，以是焊点焊的都肥的很，看起来较量丑，呵呵。部门毗连线是为了测试姑且连上的。

图片6 焊接完毕

芯片在不和。也许要加散热器。

图片7 焊接完毕，不和

本技艺工做PCB总不是步伐，以是画了筹备发给工场出产的PCB。

功放的电路部门完成了，下面就是制作箱体了。这里必要不少器材，我行使的是DeWALT牌电动来去锯和调速手电钻，尚有修边机和手锯。 音箱的上下阁下四周板可以连在一路裁出一个长条，然后用修边机装上V型刀头，节制伸出的长度，顺着各个板子的接合部切已往，就可以很利便的把4片边板折成一个圈了。然后，再锯两块前后头板，箱体的裁板就完成了。接下来，在前面板上开一个47mm的孔用于装扬声器，再钻4个螺丝孔。背板上钻2个孔装接线柱。

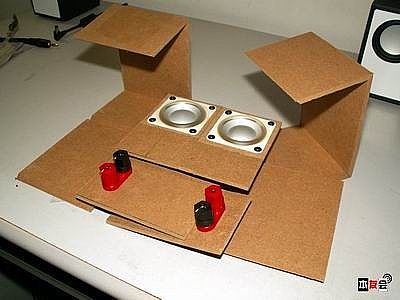

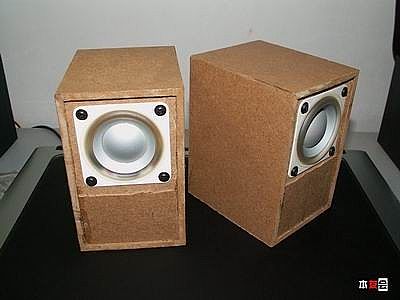

干了一个下战书，4mm高密度板裁板完毕，于是 音箱的板材已经筹备完毕。这张照片里，起源的安装也已完成。

图片9 裁板完毕

手受伤了，以是不能继承裁板，于是就开始粘了。

为了粘接的平稳，因此必要4根目条，粘在每个接缝的内侧。同时木条也可以辅佐定位前面板。这个进程较量简朴，就不多说了。

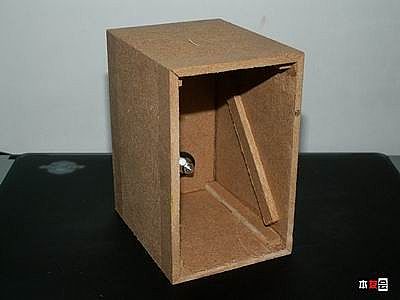

这就是粘好的图。

图片10 粘接

因为是关闭箱体，因此不能让箱子里空空荡荡的，必要塞入吸音棉接收内部震动。因此在粘上前面板之前，必要塞进一大团的吸音棉。虽然，扬声器的接线柱和背后的接线柱也必要用导线毗连起来。

完成这些后，就只差外面了。

图片11 封箱

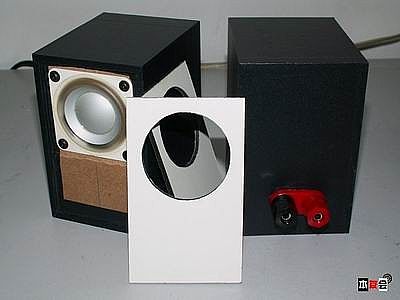

贴上玄色的波音片(装饰城有售)，外面的装饰事变就概略完成了。最后只剩下前面板的事变了。我很想用铝板，可是无奈又难买又难加工，于是折中地选择了铝塑板这个原料。铝塑板就是在塑料板的两面贴上铝板，既有铝板的外面又轻易加工并且自制，实为不二之选。用小刀沿着所需尺寸的边线裁下去，划的八九不离十快断掉，就可以直接用手掰断了，利便之极。然后对着喇叭，开一个孔，前面板就做好了。剩下的就是想步伐牢靠在音箱前面，就大功告成了。

到这儿，装配就完毕了，只差功放了。上3张图。

图片12 装配件合影

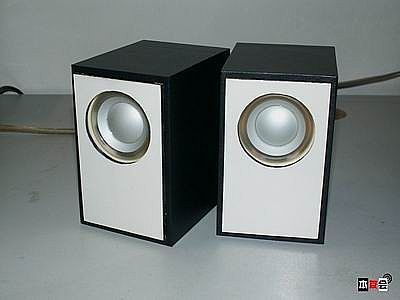

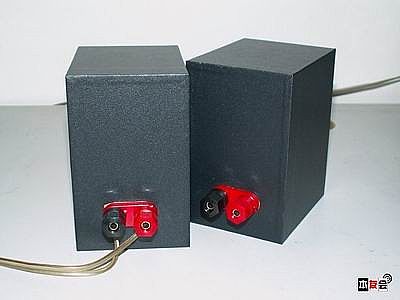

图片13 装配完毕

图片14 不和

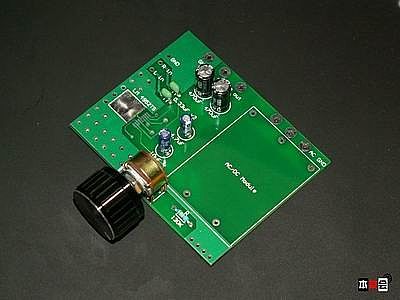

新做的电路板，焊接完一样平常元件。

图片15 新电路板

本日购入了模块电源，焊上去，呵呵。这玩意儿最大的利益就是供电极为不变。

颠末5个小时的全力，功放制作完毕。至此图就全上完了，感谢。

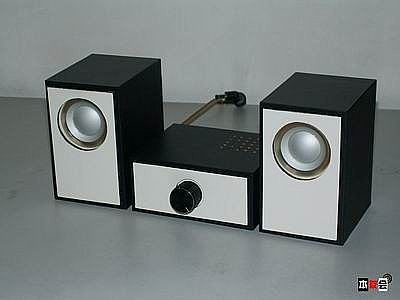

图片17 竖放

图片18 横放

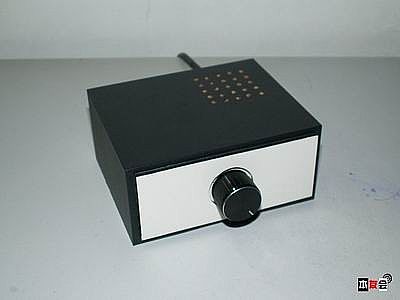

图片19 功放正面

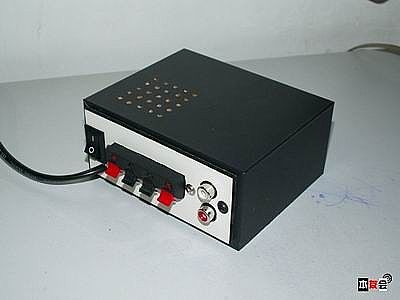

图片20 功放不和

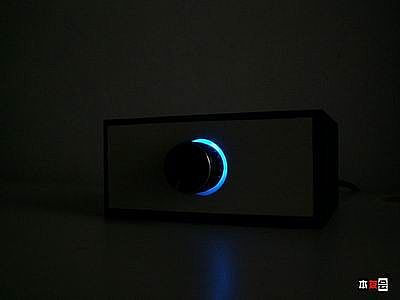

图片21 旋钮

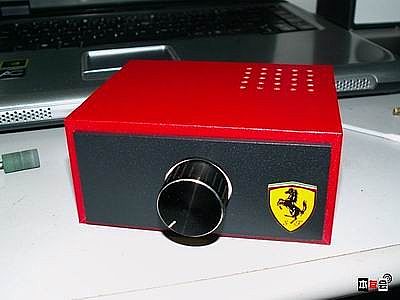

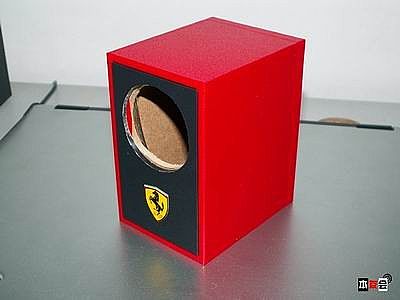

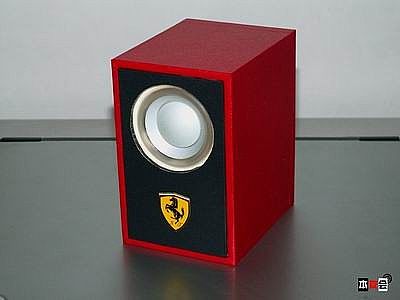

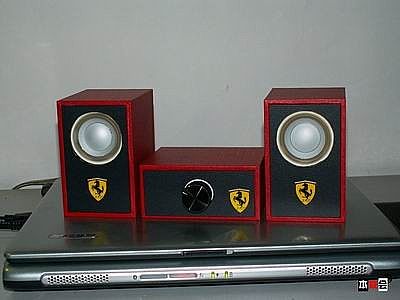

图片2226 行使专门装饰的法拉利版
