折腾就折腾个狠的：seas西雅士hifi落地音箱(附diy制作图纸)

时间:2012-12-05 10:14来源:bbs.hifidiy.net 作者:pcmsc 点击: 次
高音 E0040 T29CF002 下载 (40.14 KB) 2010-7-26 14:45 下载 (128.28 KB) 2010-7-26 14:45 中音 E0043 M15CH002 下载 (40.76 KB) 2010-7-26 14:45 下载 (125.51 KB) 2010-7-26 14:45 低音 E0046 W26FX002 下载 (40.92 KB) 2010-7-26 14:45 下载 (133.57 KB)

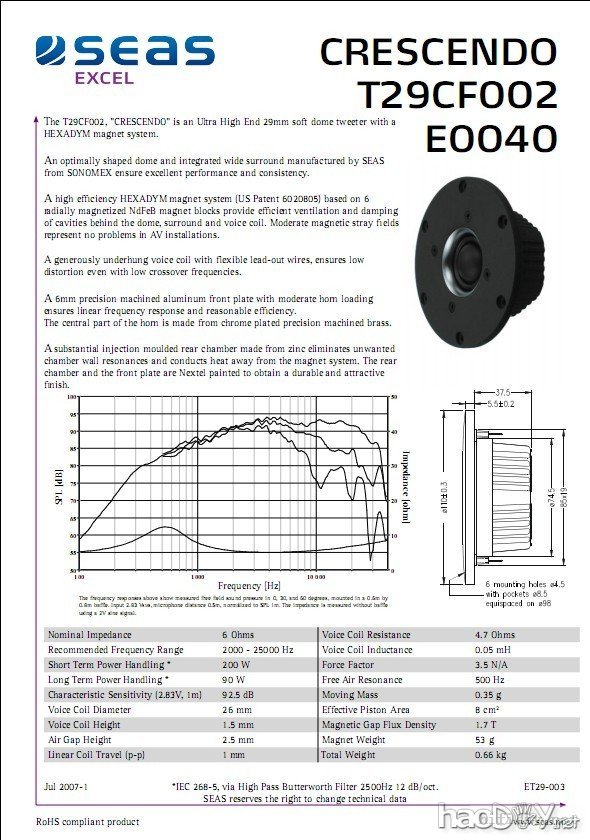

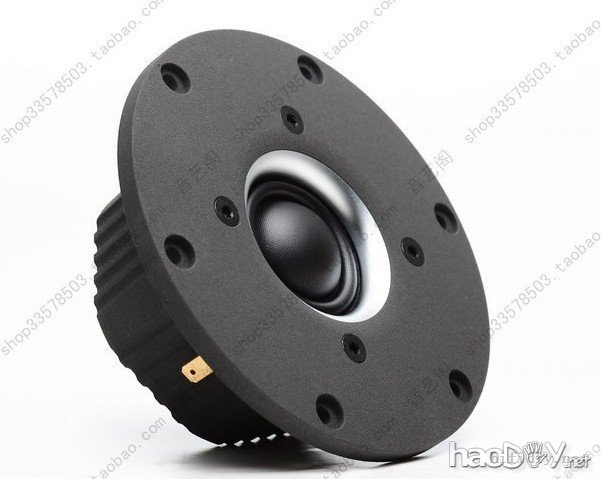

高音 E0040 T29CF002

折腾就折腾个狠的：seas西雅士hifi落地音箱(附diy制作图纸)

折腾就折腾个狠的：seas西雅士hifi落地音箱(附diy制作图纸)

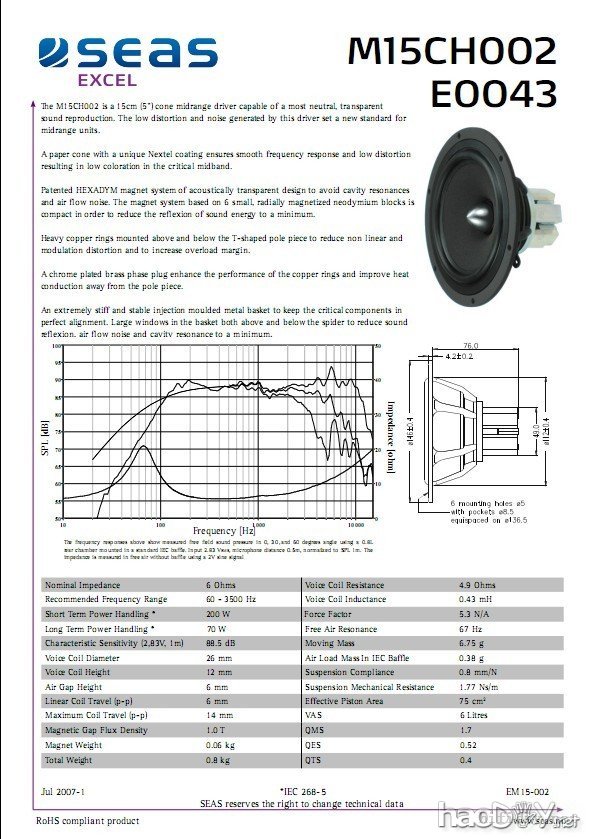

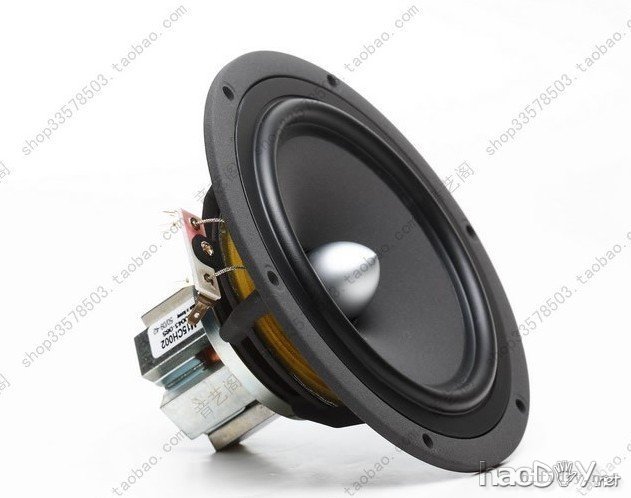

中音 E0043 M15CH002

折腾就折腾个狠的：seas西雅士hifi落地音箱(附diy制作图纸)

折腾就折腾个狠的：seas西雅士hifi落地音箱(附diy制作图纸)

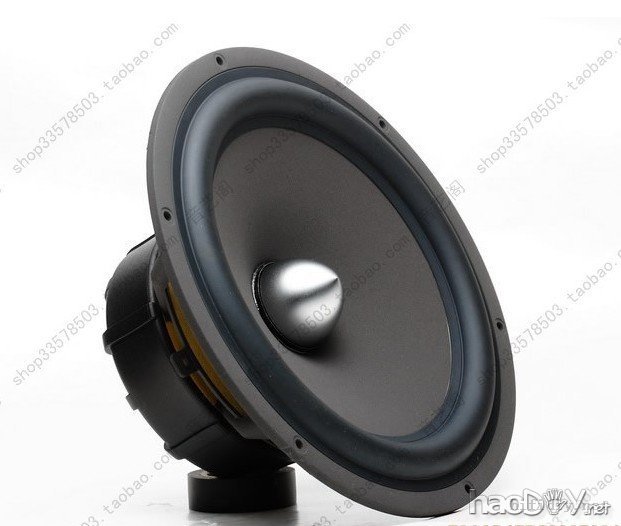

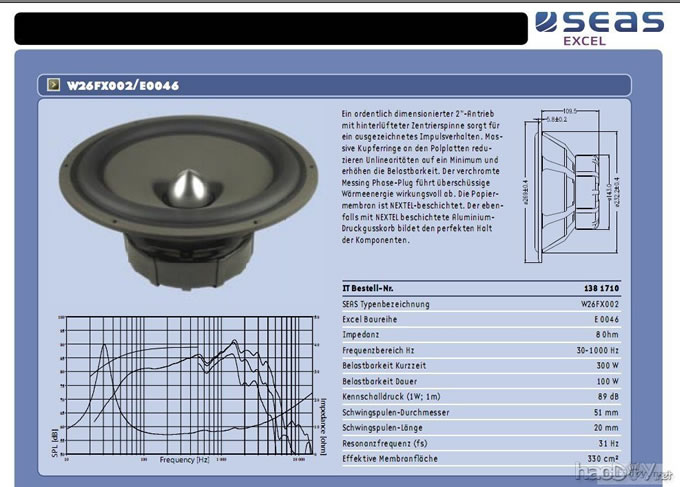

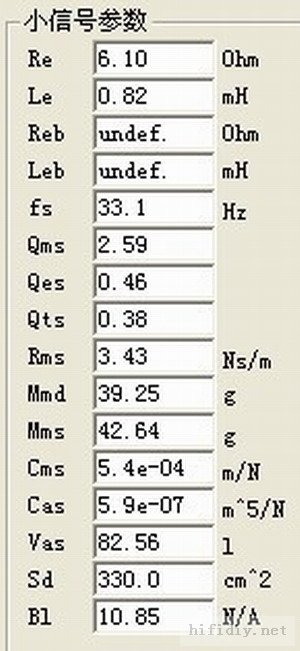

低音 E0046 W26FX002

折腾就折腾个狠的：seas西雅士hifi落地音箱(附diy制作图纸)

折腾就折腾个狠的：seas西雅士hifi落地音箱(附diy制作图纸)

折腾就折腾个狠的：seas西雅士hifi落地音箱(附diy制作图纸)

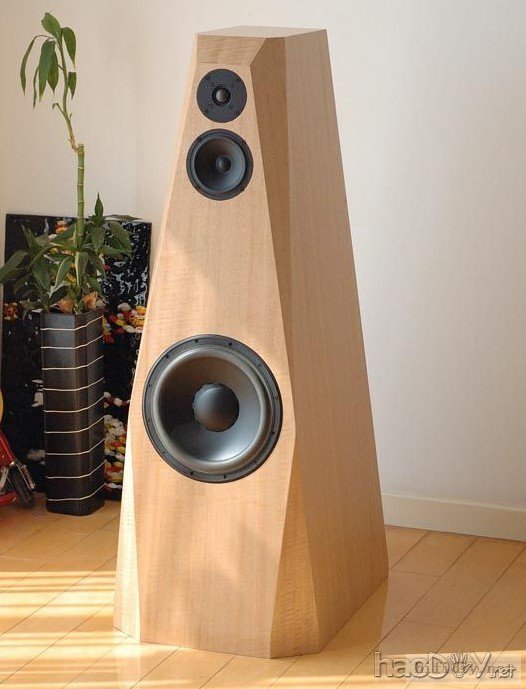

懒得设计外观，再说这个外观很符合我的审美，制作的时候稍微做下处理吧。

折腾就折腾个狠的：seas西雅士hifi落地音箱(附diy制作图纸)

计算容积=60——64升。倒相管内径10CM左右，长度25CM左右 ，这个设计，60W的输入功率都在线性冲程范围之内，低音该能达到105DB的声压 。


接下来，看看怎么设计箱体，怎么保证容易，怎么折腾的好看，里面怎么合理又有强度。

总之，一切都以镶金边的方法来折腾吧！

教授帮忙设计的箱体雏形：


折腾就折腾个狠的：seas西雅士hifi落地音箱(附diy制作图纸)

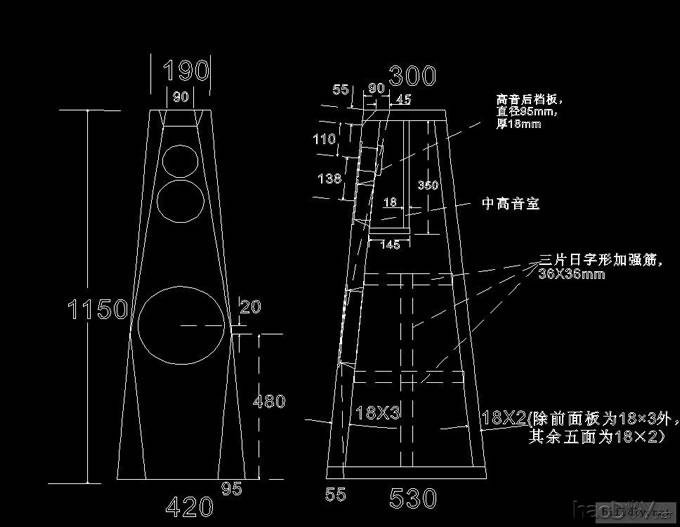

再上，用CAD画了一下：
三视图即标注完成： (责任编辑：admin)
