这张图做完,基本的尺寸也就有了,高1000mm,宽268,进深389,参照了一款B&W的落地箱。
音箱板材的选在,一开始徘徊的实木、密度板、集成材、刨花板之间,通过调研做功课,实木造价太高,且难于加工,集成材板材一致性较差,刨花板中间有空隙,容易产生箱体共振,最终确定用密度板。密度板我选的中密度板,没选择高密度板是因为价钱高于中密度的2倍,反证以后要铺沥青,用啥都差不多,买了3张中密度板,18厚,实测不足,也就16个厚,75元一张,运费60元。(密度板就不用上图了吧,全国都一样)
下料。

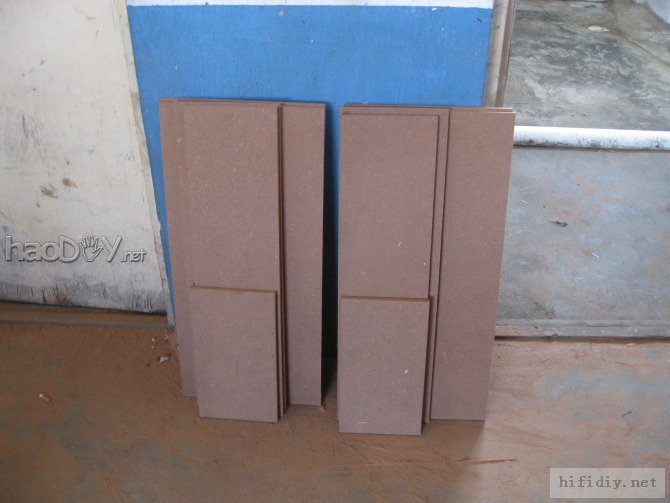

按照尺寸,下前面板、侧板、后面板及分音室的板材料。其中分音室设计的是20L的密闭结构。上图。

用的工具是曲线锯+修边机,工具在后面再说。
最难的是下面的圆形,我用修边机削环形,再粘在一起。

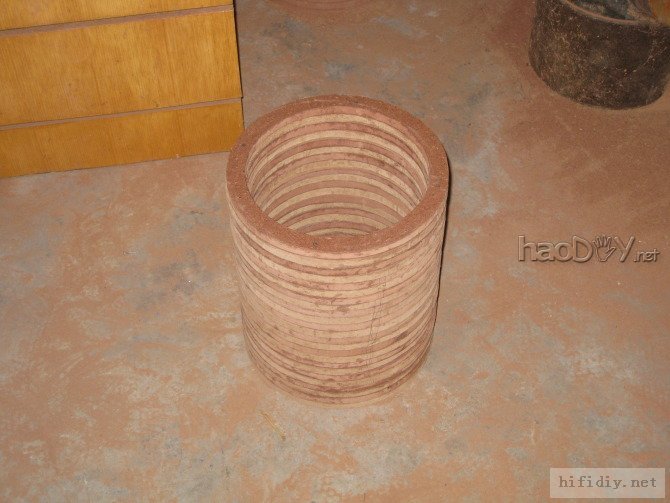

这张是下完的环形料。

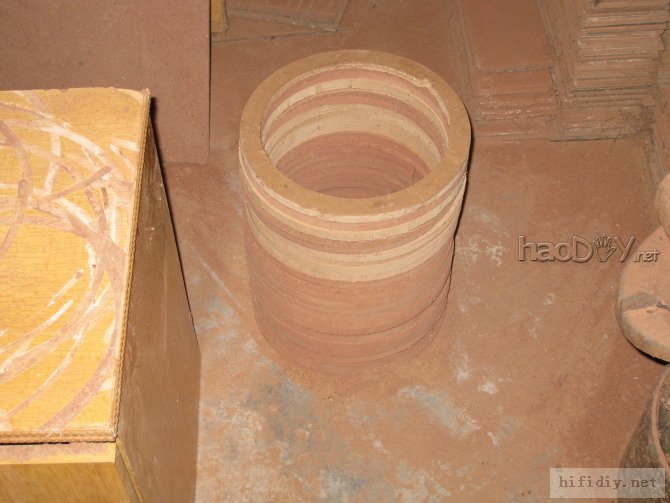

这张是粘在一起之后的效果,中间用8分钉钉在一起,中间加木工白胶。

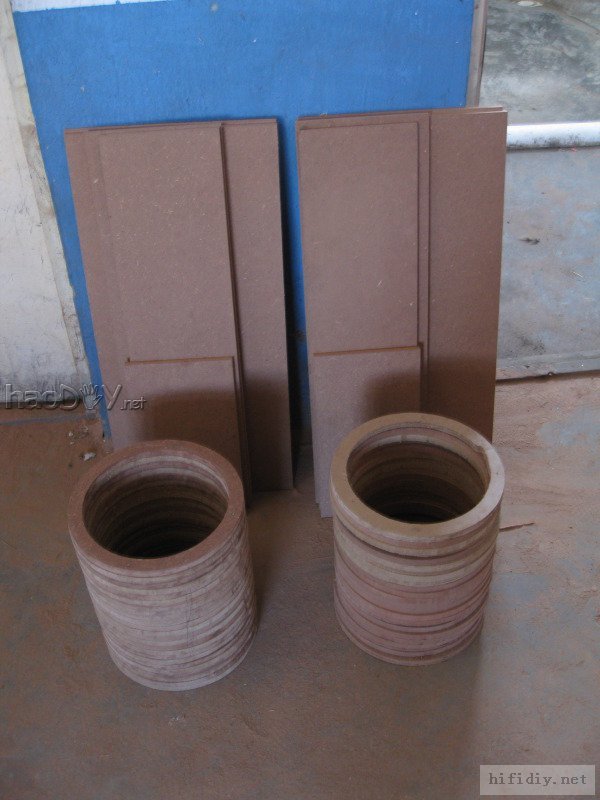

所有板材下完之后上张图吧,来个全家福。

其中这个圆的粘接有点注意的,就是在削圆形的时候,难免在外表面会有缺陷,我是将所有缺陷都集中在一面,这样会包裹在侧面板之间,最后是要削掉的,就不会因为缺陷影响整个效果了。
下面一到工序就是将板子组合成箱子了,继续上图,以事实说话。

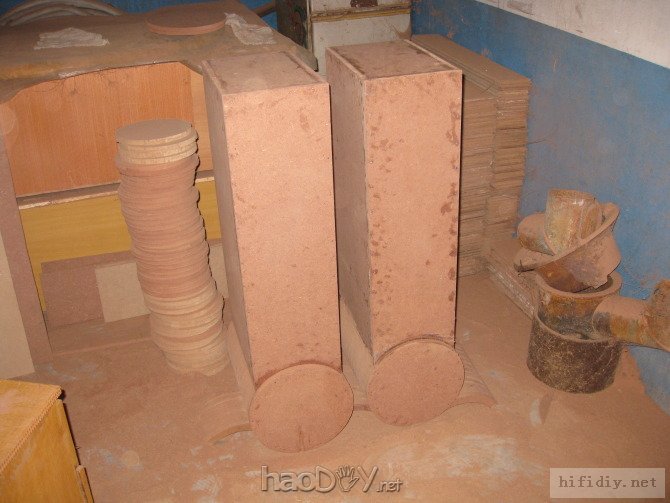

正面图

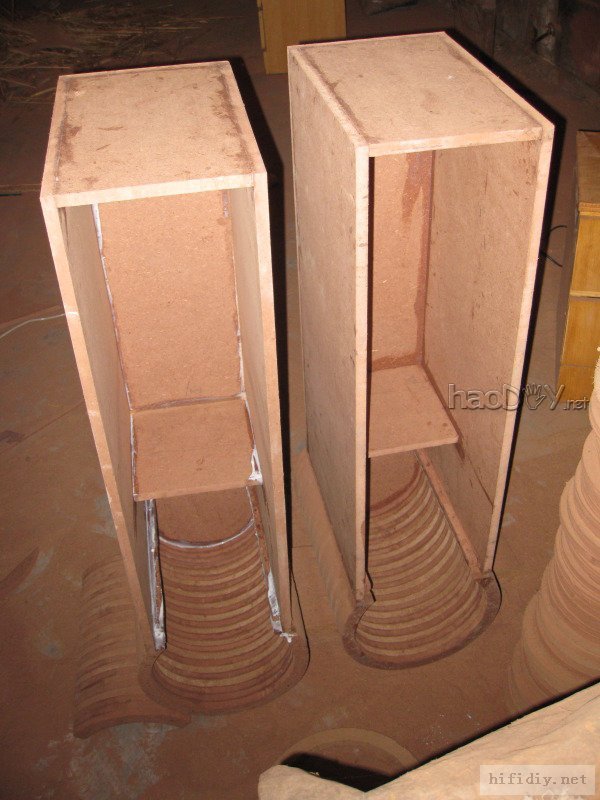

背面图,其中的隔板是分音室隔板,也起到加强箱子强度的作用。

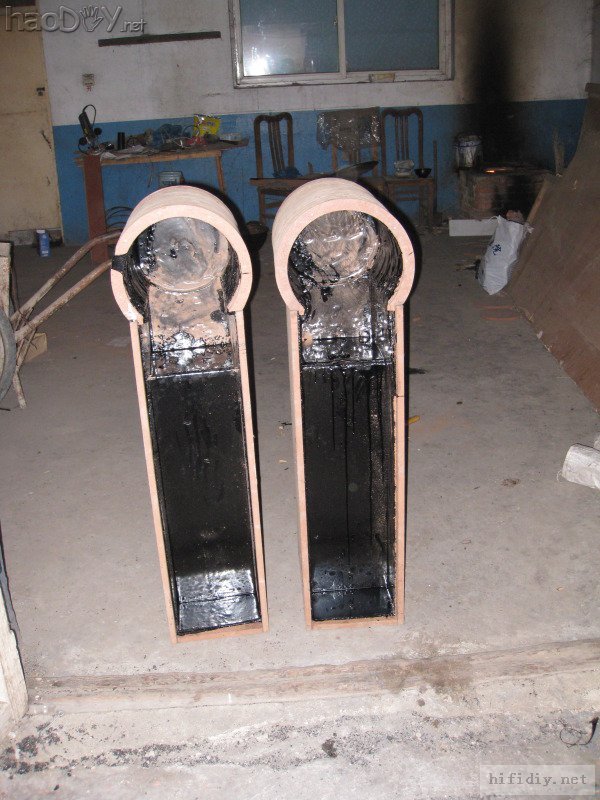

下面是我干了一天的铺沥青,这个还是比较费时费力的,没有一定心理准备且无模仿,这给我手烫的。

|
