要完工的大小号角高音音箱(2)

时间:2012-12-20 17:12来源:bbs.hifidiy.net 作者:wang_yict 点击:
下载 (67.26 KB) 2012-6-6 21:33 后五拼的节点草图 这对15格角,用的驱动头是GAUSS HF-4000接口是2英寸振膜是4.25英寸的 再发个刚加工好的小号角,这个叫是用铝材按我画的图定加工的。这个小角设计频率下限1000Hz,
下载 (67.26 KB)
2012-6-6 21:33

后五拼的节点草图

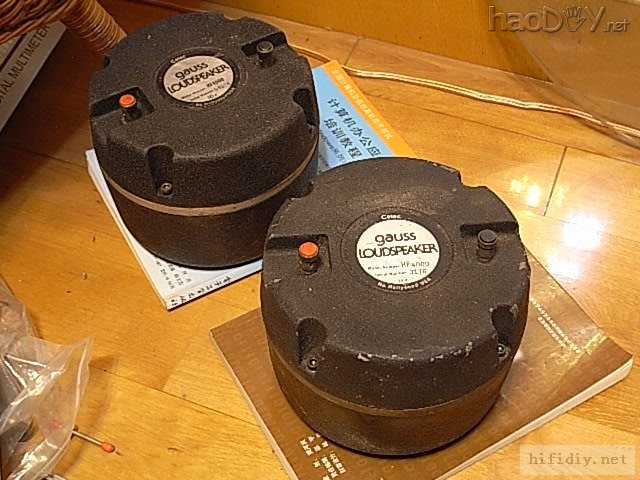

这对15格角,用的驱动头是GAUSS HF-4000  接口是2英寸  振膜是4.25英寸的
要完工的大小号角高音音箱

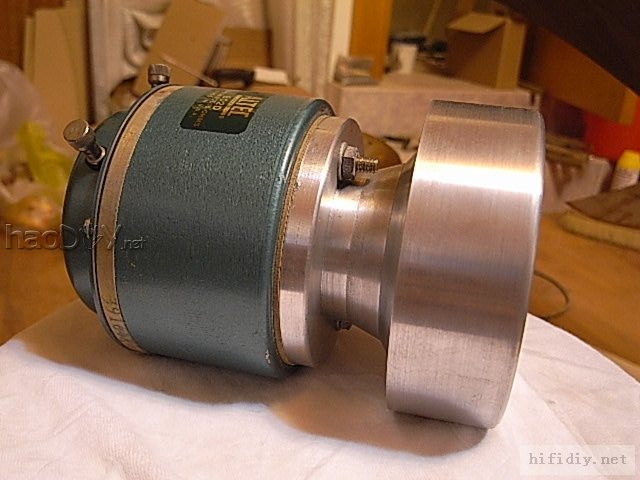

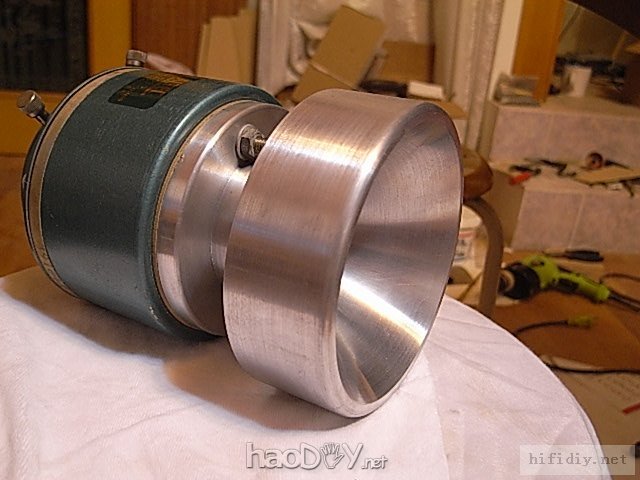

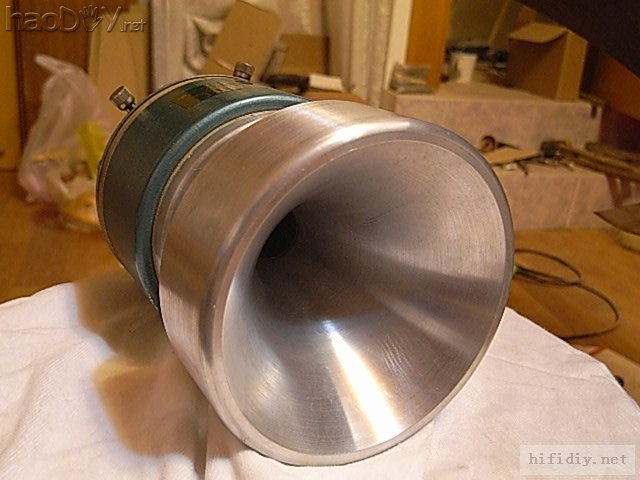

再发个刚加工好的小号角,这个叫是用铝材按我画的图定加工的。这个小角设计频率下限1000Hz,用作高音区重播。分频点考虑再5000HZ,考虑到不同材料对高音区重播阻尼衰减,所以选择了用铝材较合适(最好是铸铝),价格相对其他有色金属便宜。上图

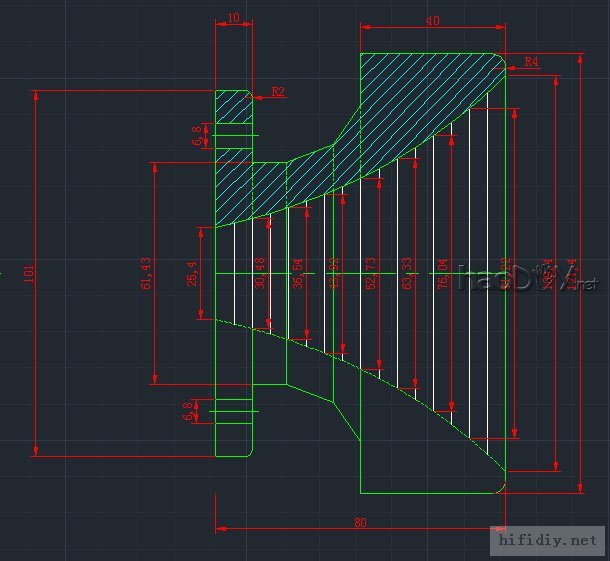

设计加工图

要完工的大小号角高音音箱
要完工的大小号角高音音箱

要完工的大小号角高音音箱

要完工的大小号角高音音箱

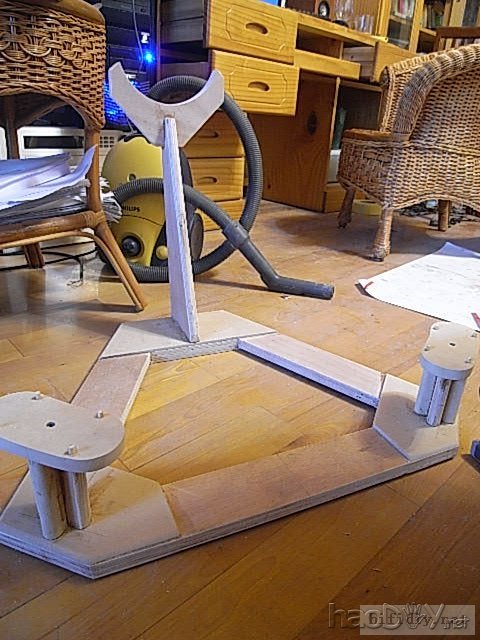

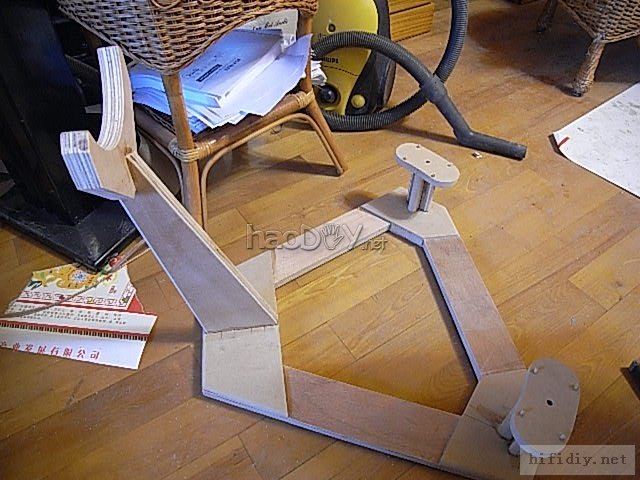

向各位汇报一下进度:木号角已油漆好,由于地方小摆不开未上图等就位后补图。前几天为搁号角而用边料搞了个架子。为此架子,我考虑了很久,要美观又要牢固,又要配上原来的低音箱,我想了好几天哦!上个图,还未油漆(白胚)
要完工的大小号角高音音箱

要完工的大小号角高音音箱
说明一下:竖起像鱼尾的那个是搁驱动头的,前面两低的脚搁喇叭口。前低角下面的中间悬空地方是用来放高音号角

箱子昨天已组装好,开声了,但还未调试。开声后声音出奇的好:定位、声场、音质等大大超出预料。回过来分析了一下:主要是多格号角声音传布的物理特性决定了声音的定位、声场与强烈的现场感。驱动头的好坏决定了音质效果。
09年我做过TAD4002的鸭嘴木号角,比较下来,这个15格号角在定位、声场与临场感要胜出太多,至少差2个重量级。这几个月的辛苦总算没费。:

不发两张组装好的图,有点乱不好意思!
要完工的大小号角高音音箱
