又来DIY制作的书架箱支架脚架子

时间:2012-12-13 12:59来源:bbs.hifidiy.net 作者:audio88 点击:
缴动的时刻! 君子脚架诞生 下载 (47.12 KB) 2008-3-12 22:55 下载 (36.06 KB) 2008-3-12 22:55 做了两个样板,第一个太尖,怕顶穿地板,最后选用了第二个, 下载 (34.48 KB) 2008-3-17 23:20 图来了 下载 (174.01 KB) 2

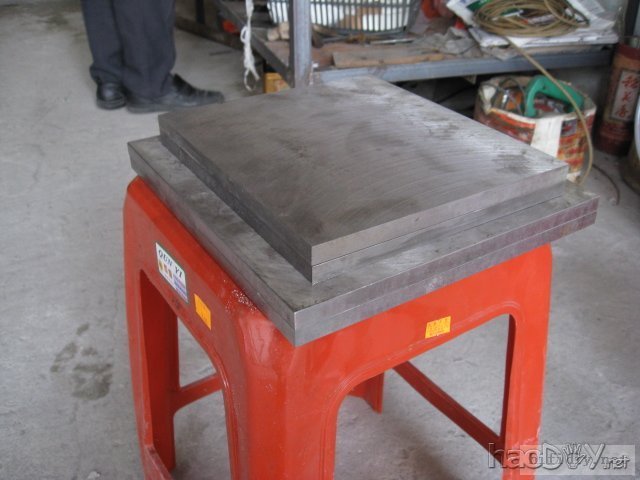

材料买了,猜我在干啥?

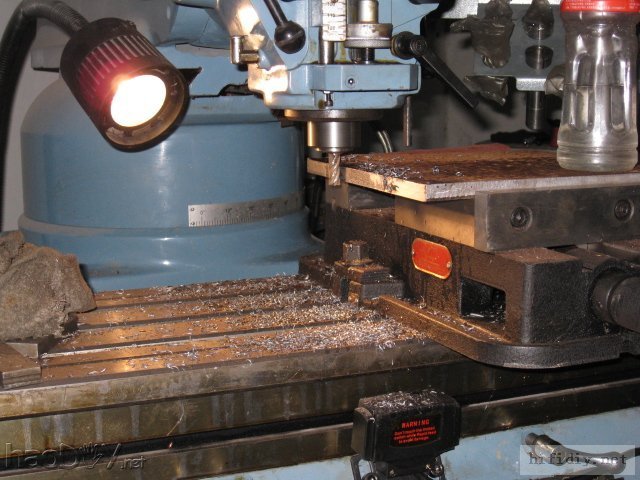

新买的铣床









不管了,继续..........

打却回来的















底片加焊螺母




机床加工设备





IMG_0055.jpg #p#分页标题#e#














IMG_0076.jpg50x50方管,壁厚3的材料
忘记上样板图了,赶紧上.................图纸标的有错




打进去距离沿边15,预留铣边尺度和有利于保持平直接合...............








开始焊接,为了避免方管变形,先焊四个角然后焊中间四点

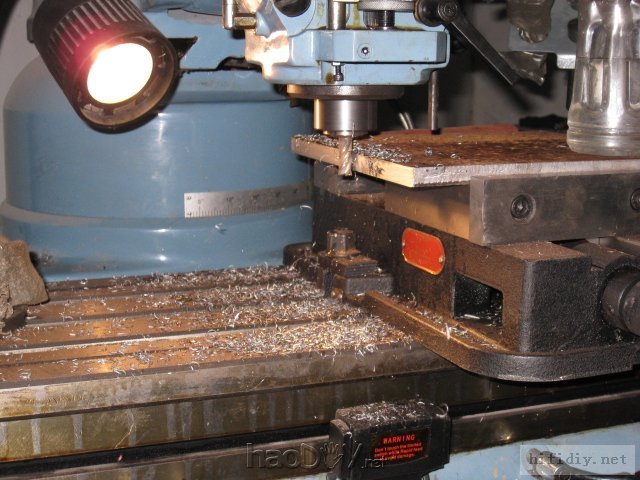

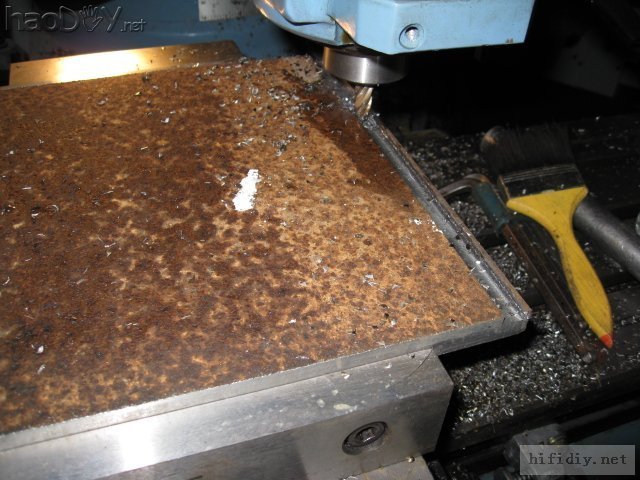

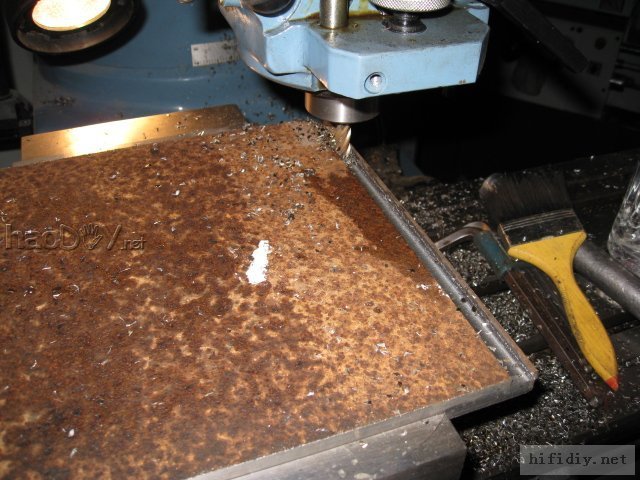

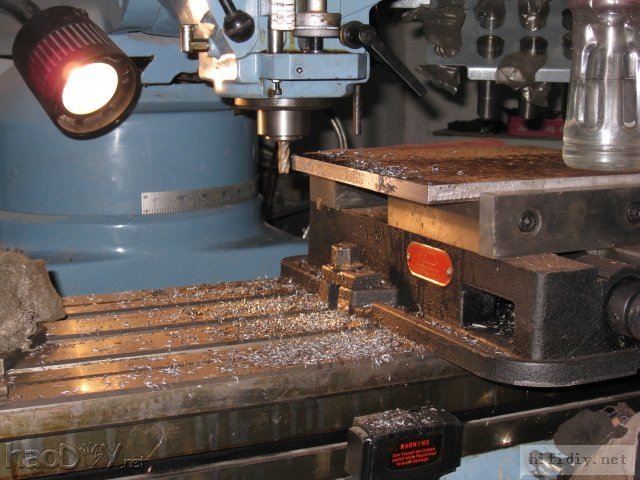

铁板铣边开始,按本人使用需定尺加工..........
底板尺寸:23x27

面板尺寸:20x24

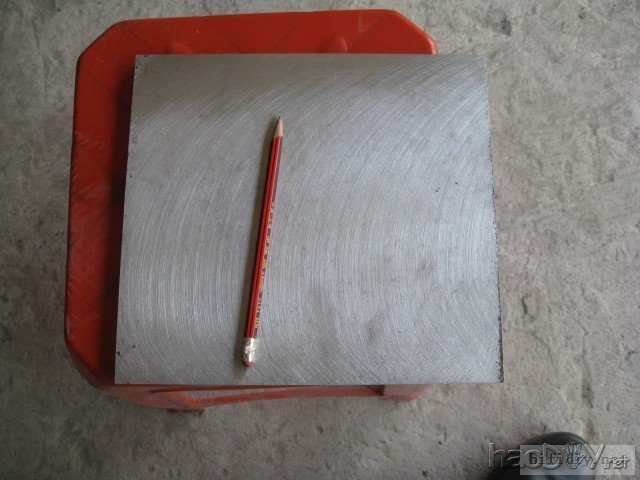

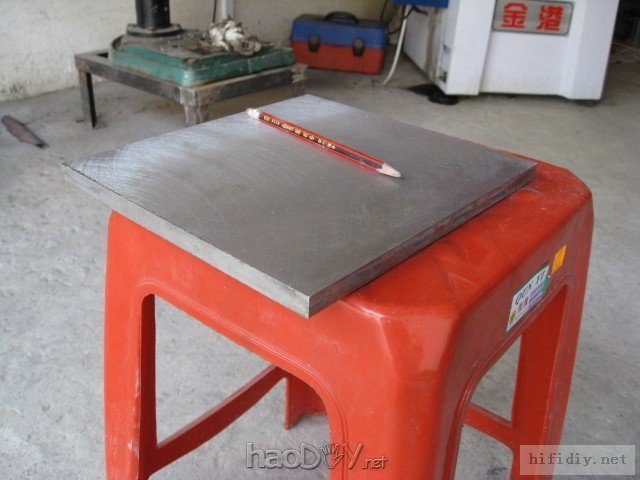

平磨完成了.豆皮大多14mm厚的铁板只剩11,汗

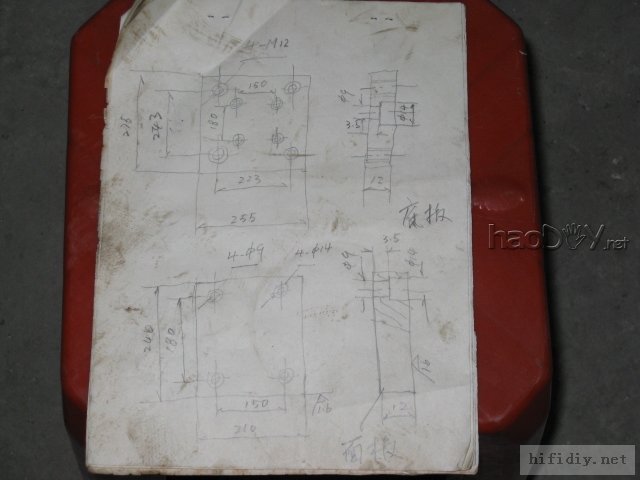

现场画的开孔图纸


孔:直径9         沉孔:直径14        脚钉M12攻牙


先思量一下该怎做,开错孔就前功尽费了,慎了又慎呀!






IMG_0097.jpg#p#分页标题#e#

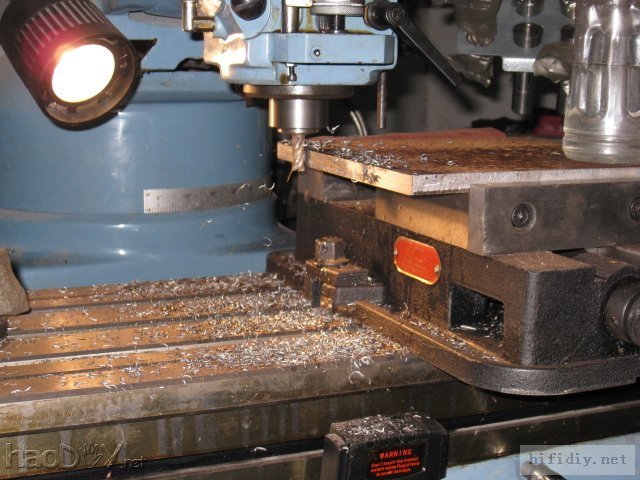

开孔了,先定好位,对应xy轴,战战兢兢,丝毫不敢马虎,.............




好!!!可以上图了







方管与底板和面板固定位置,我想到了许多,其一:担心工艺方面做出来有所妥协,毕竞焊会变形的,其二:担心结构会影响声音的质感,因为没有内部结构图参考,其三:管材切口要求较高,必须一致,不然就高低不平,力度不均匀,做出来也天效果!      43楼兄弟的办法不错,值得推广
因此加工管迫的方介都一个个用铣床铣出来,用手锤一个个打进去,保证焊接不变形,方管也造用3mm加厚料

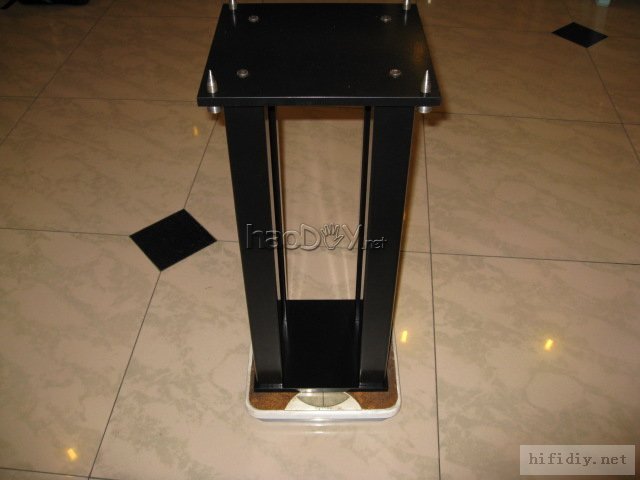

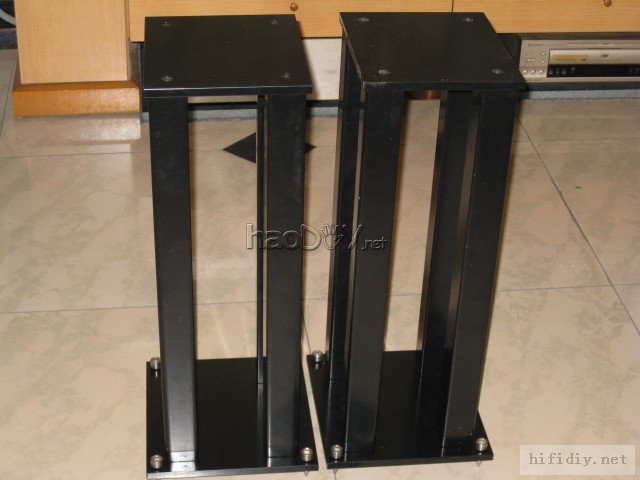

总算完成了,摆正住拍个请仔照先










很好!比想象中完美................

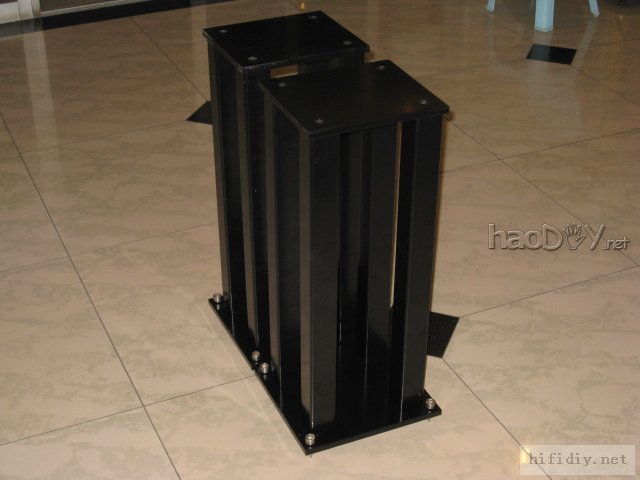

喷塑回来了!





IMG_0135.jpg#p#分页标题#e#

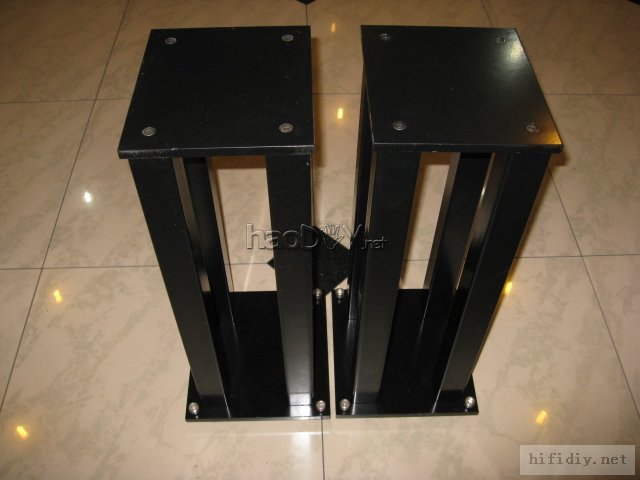

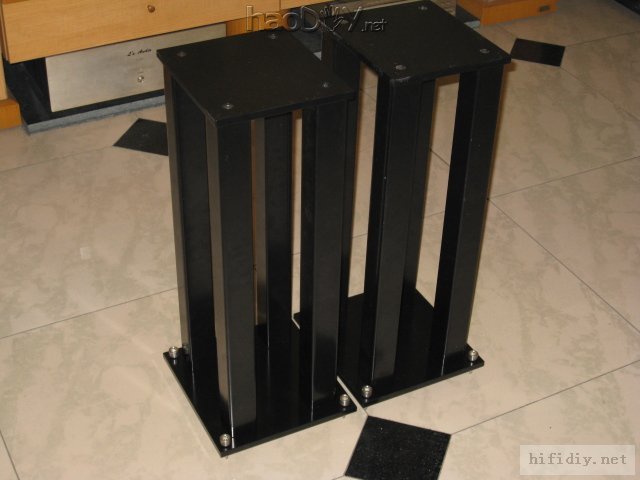

缴动的时刻! 君子脚架诞生

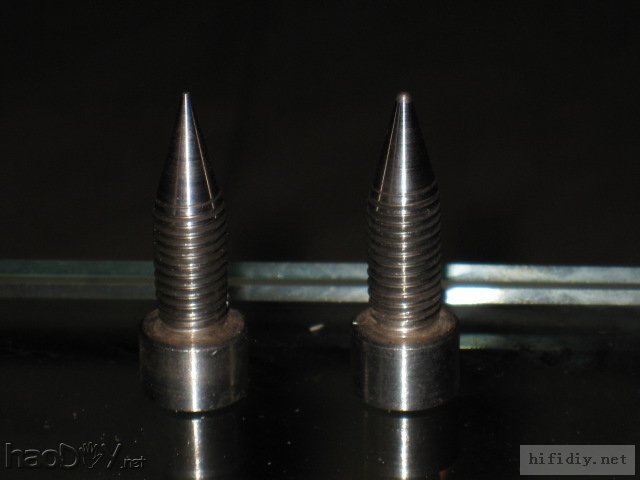

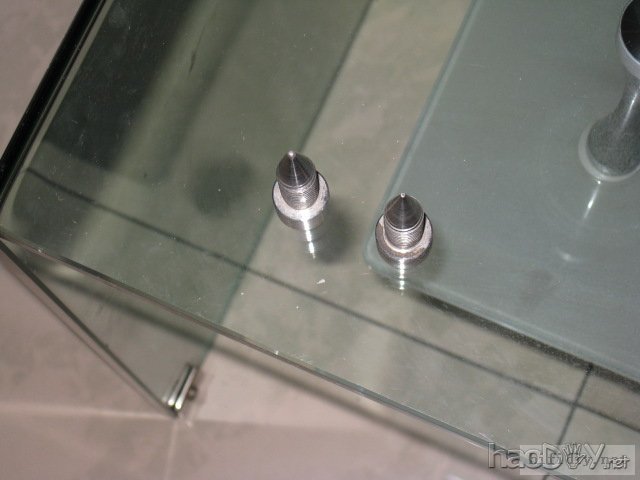

做了两个样板,第一个太尖,怕顶穿地板,最后选用了第二个,










图来了
