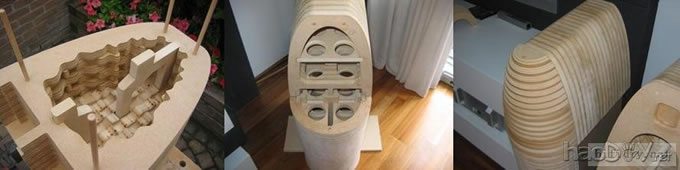

看看老外的手艺

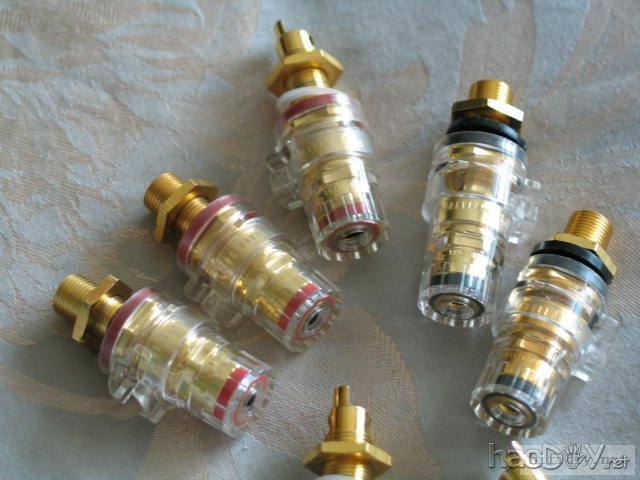

刚凑齐的喇叭端子

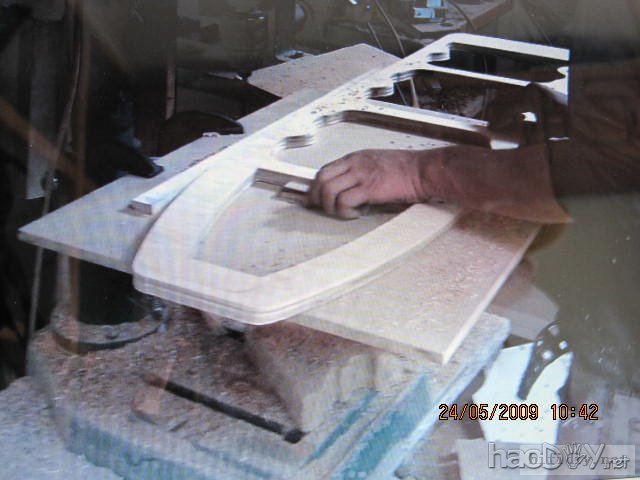

再上几张箱体进程图，已准备粘合。

打定位孔

层板加穿钉定位加强

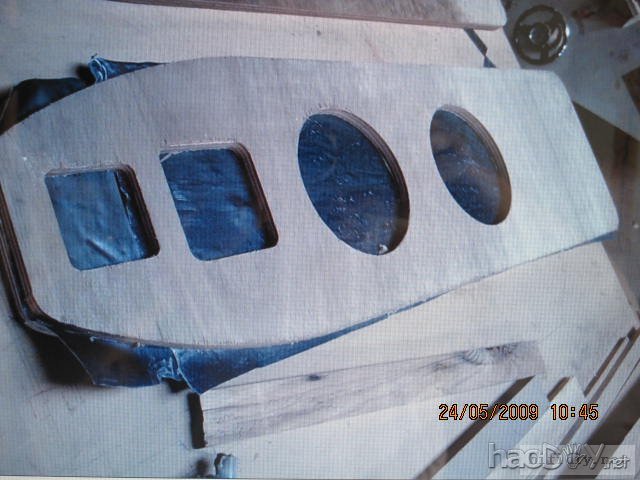

内层面板加铅板减震

请看原箱的规格，
規格：
揚聲器型式：3音路低頻反射式
單體：19mm凹盆鑽石振膜高音、100mm凹盆陶瓷振膜中音、2個229mm碗狀凹盆陶瓷振膜低音
頻率響應：20Hz～100kHz ± 2dB
靈敏度：89dB
阻阬：4歐姆(額定)、2.4~2.7歐姆(最小值)
最高承受高率：300瓦特
尺寸(寬x高x深)：313 x 1130 x 610mm
重量：47公斤(每隻)



第二次修正

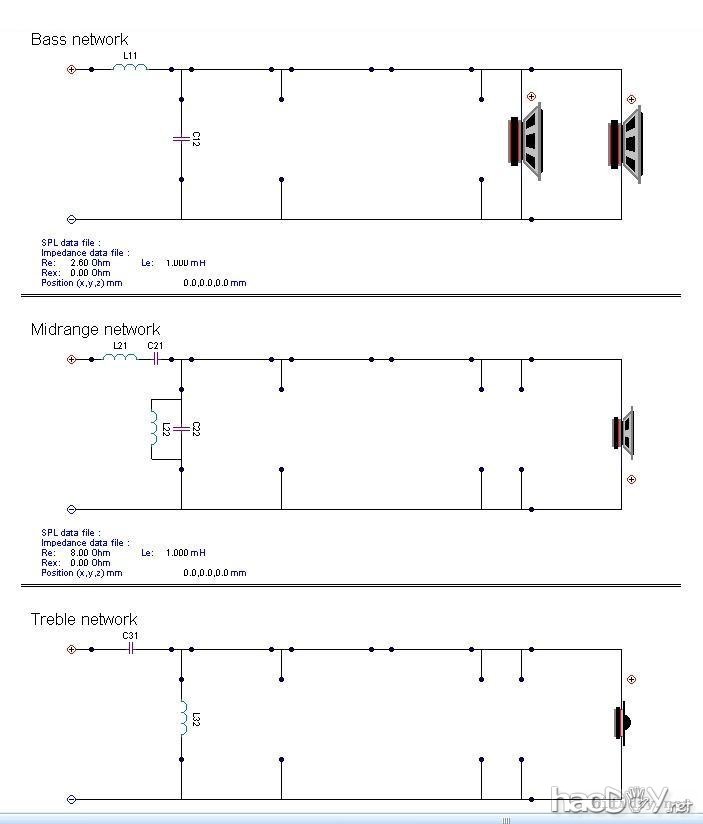

选用了最基本的二阶电路

初试啼声

按上面电路暂时拼凑了一些元件，手工搭棚分频器，暂用913兄的全套罗兰功放开生，先堡约一小时后正常试听，过程中增减了适量吸音棉。整体听感非常平衡，整个频段衔接平顺，不同的听音位声音均很稳定，音量约10点位的正常音量，音像高度合适，对比AT12寸低音，感觉低频下潜相差无几，能量感很强，中音很清晰，高音纤细绵柔，整体比较满意。
缺点，低频尤其是超第层次感不够，略感箱内有驻波声，中频声音偏硬亮，高音整体偏弱。

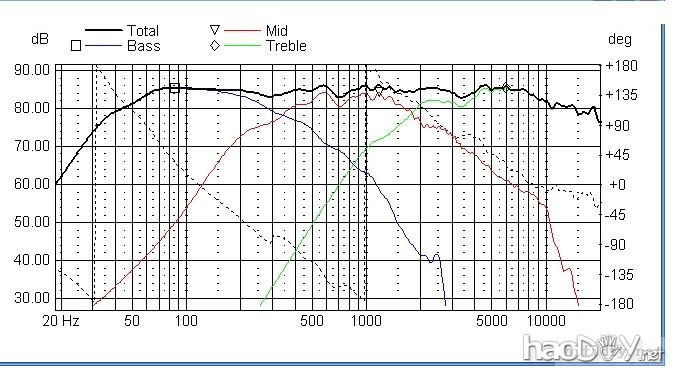

分析后准备将90的导向管更换为100的，适当调高中高音分频点，模拟后再改分频器，然后再试听。

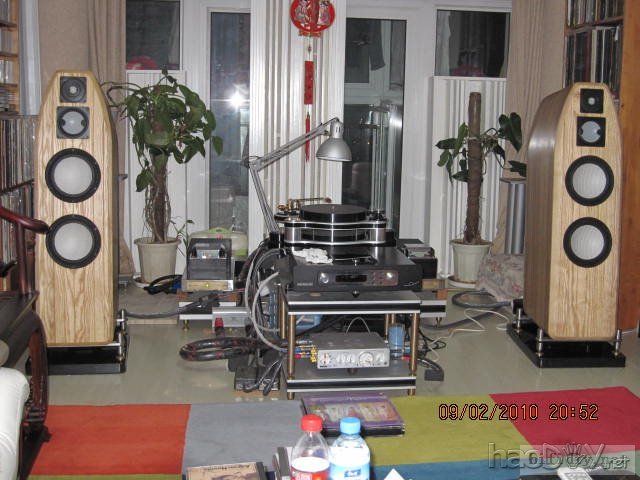

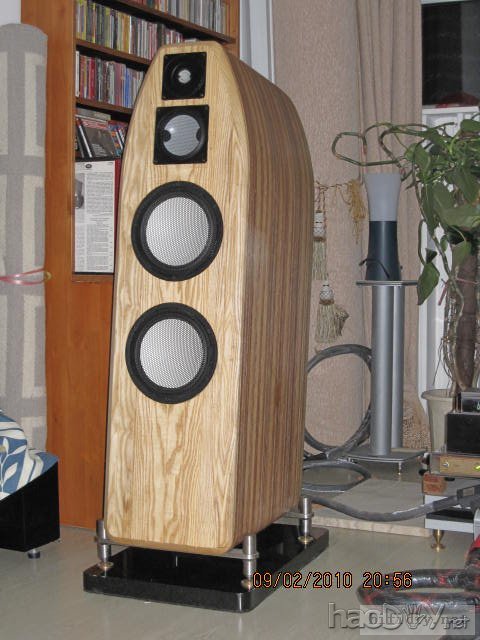

我的仿马田德森终于开声了！
在此向LU大师和LIU大师致以最崇高的敬意！
