应朋友要求.简单工具示范实做木号角高音喇叭一对

时间:2012-12-07 17:18来源:bbs.hifidiy.net 作者:dmx 点击:
下载 (106.78 KB) 2010-12-8 18:17 打算用独立功放推.这样对那fostex的曲线也没有影响.独立的电子分频..调试起来也非常容易了 这个贴士示范给一些朋友看的.都是用diy爱好者手头都有的工具示范.主要是想让更多能折腾
木号角..对于一些烧友来说可是口水之物.喜欢有理但钞票不济..网上所售动辄上千.让许多烧友望而却步..
本次实做示范盼能让部分有点动手能力的烧友解远水之渴..事出有因..

其一..由于本人某次喝高一时冲动购入一大堆驱动头.后寻求方案未得真经..所以不得已出掉一部分.又无意脱口而出为朋友们示范制作过程..
其二..已经把一些烧友的兴趣提到喉咙了.如若不做.那也太对不起兄弟..硬着头皮上吧..


本次制作成本非常之低.有兴趣的兄弟不妨一起折腾..废话少说.步入正题..首先介绍所用工具..
1:锯子一把(我所用为钢锯.因为轻便)
2:手砂轮(即角向抛光机)
3:尧线机一台(这很重要.主要用于胎形的平衡打磨).在此先谢过坛里"小鱼儿nn"提供的尧线机.70年代的产品就是不同.离心重力摆动下仍然稳走稳转.非常好的东西..
工具到位了..一步一步开工.看图吧..本次耗时从中午到晚上7点..
首先就是木材.我用的是建筑用的胶合板.非常便宜..反正是示范的..相机不在.手机拍的.将就着看吧..

调整大小 1.jpg

调整大小 2.jpg

调整大小 3.jpg

圆形已做好.下来就是把轮廓给搞出来
调整大小 4轮廓.jpg

调整大小 5轮廓.jpg

调整大小 6工具.jpg

调整大小 6工具1.jpg

轮廓搞好后.上尧线机.利用轴心一边旋转一边修整.直至平衡

调整大小 7修整.jpg

调整大小 7修整1.jpg

换上砂轮片.抛光.搞出胎形

调整大小 8抛光.jpg #p#分页标题#e#

调整大小 8抛光1.jpg

调整大小 8抛光2.jpg

搞好后的胎形

调整大小 9胎形.jpg

调整大小 9胎形1.jpg

调整大小 9胎形2.jpg

晚饭过后.把胎形一分为二..

调整大小 10锯开.jpg

调整大小 10锯开1.jpg

调整大小 11锯开.jpg

调整大小 11锯开1.jpg

再将两块木板一分为二..

调整大小 12分为4.jpg

调整大小 12分为41.jpg

调整大小 12分为42.jpg

调整大小 12分为43.jpg #p#分页标题#e#


基本完成.由于晚上不能打磨了..怕吵着别人..
也不早了..9点多.先洗个靓澡.出去喝酒..要是今晚侥幸不醉的.明天继续..
谢谢关注


今天抽了些时间打原子灰..还没干透..估计明天就可以打磨.晚上或后天就能看到成品了

调整大小 IMG10085.jpg

调整大小 IMG10086.jpg



打磨完毕..今晚再开好几块则板粘上就可以成型了

调整大小 IMG10087.jpg

调整大小 IMG10088.jpg

调整大小 IMG10090.jpg

调整大小 IMG10091.jpg

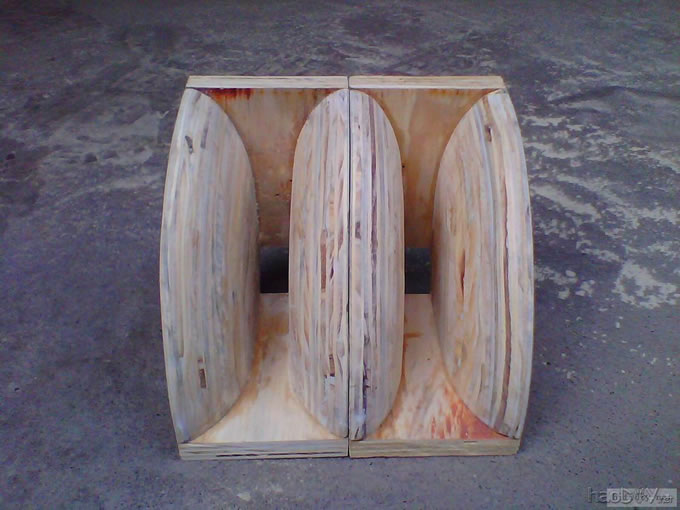

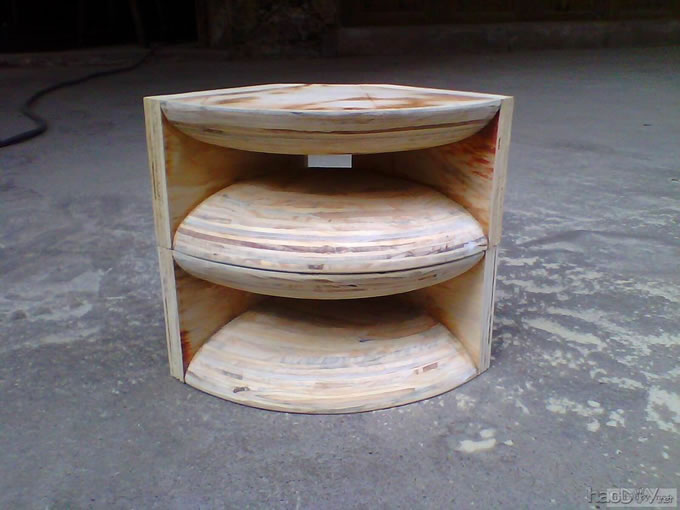

今天赶了些进度..看图
主要以环氧树脂粘合..打上小钉(用的是射钉枪的钉子)来做固定..

调整大小 IMG10094.jpg
调整大小 IMG10097.jpg

调整大小 IMG10098.jpg

调整大小 IMG10099.jpg

调整大小 IMG10100.jpg

调整大小 IMG10102.jpg

调整大小 IMG10103.jpg

调整大小 IMG10104.jpg

调整大小 IMG10105.jpg

性感吧...
再下来就是等着胶水干透后再补原子灰.然后再打磨就可以做链接吼了

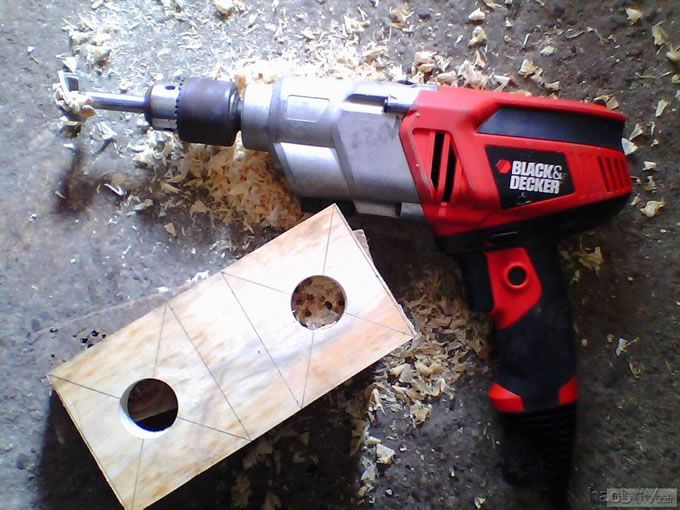

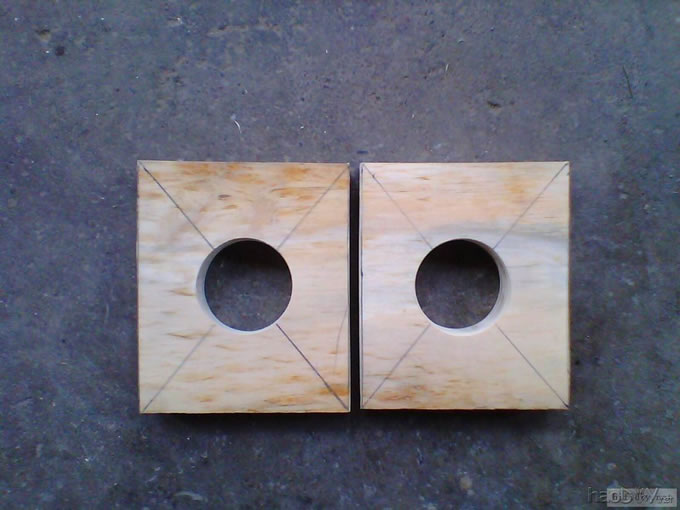

今天胶水干透了..把号角先磨平..现在打上了原子灰.正在等干透.趁这会时间把连接吼也做好了..
调整大小 IMG10107.jpg

调整大小 IMG10109.jpg
调整大小 IMG10110.jpg

调整大小 IMG10111.jpg

调整大小 IMG10113.jpg

调整大小 IMG10114.jpg

调整大小 IMG10116.jpg

调整大小 IMG10117.jpg

调整大小 IMG10118.jpg

调整大小 IMG10119.jpg

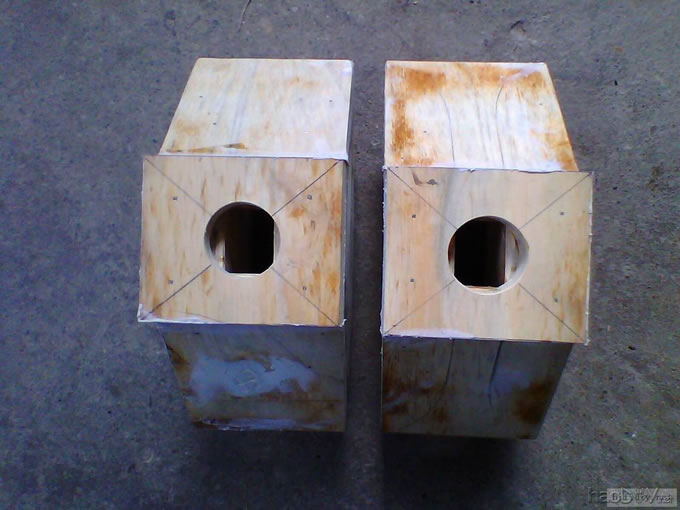

昨晚已经把连接吼给装上了(一样的是用环氧树脂粘上外用枪钉固定).成型了..早上起来已经干得差不多了..现在最后一次原子灰也打上了..等着晚上干透后就可以打磨

调整大小 IMG10120.jpg

调整大小 IMG10121.jpg

调整大小 IMG10122.jpg

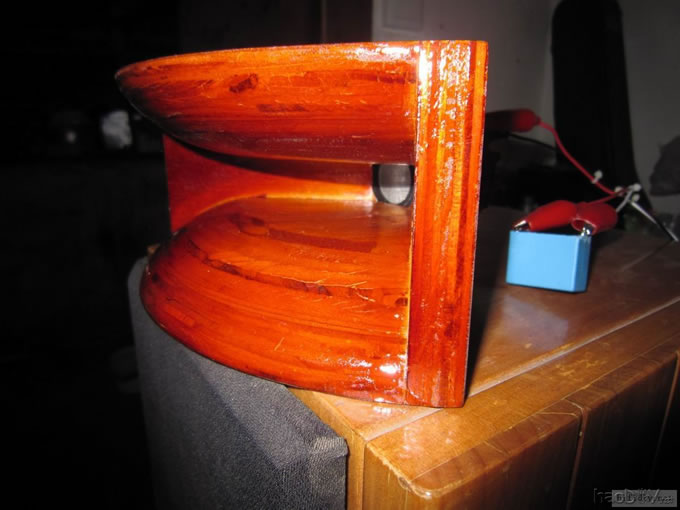

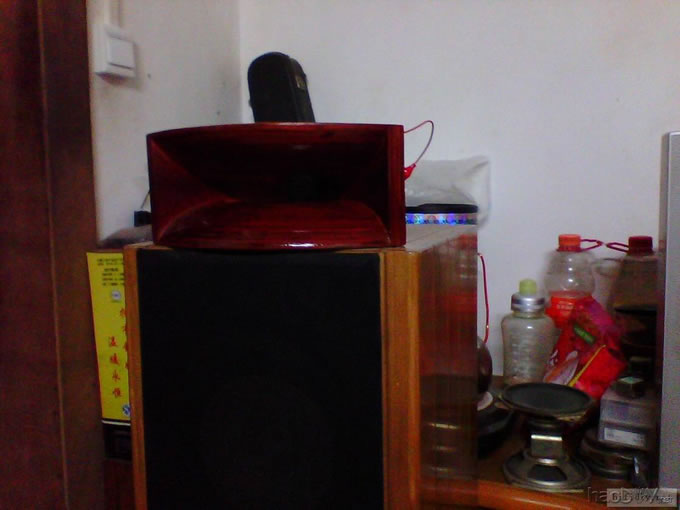

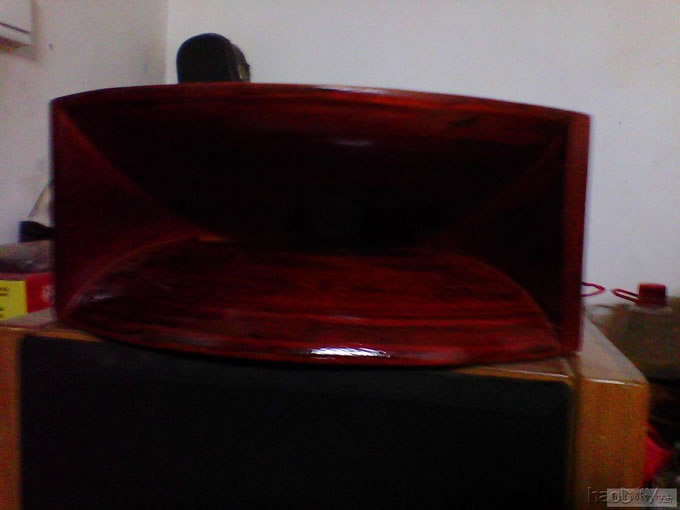

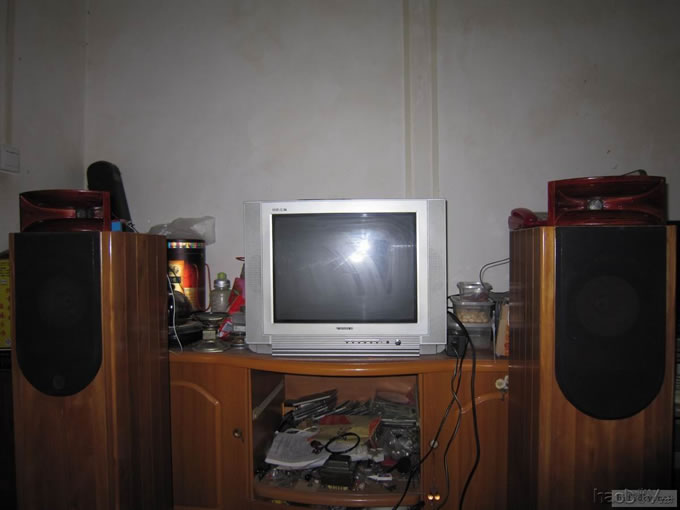

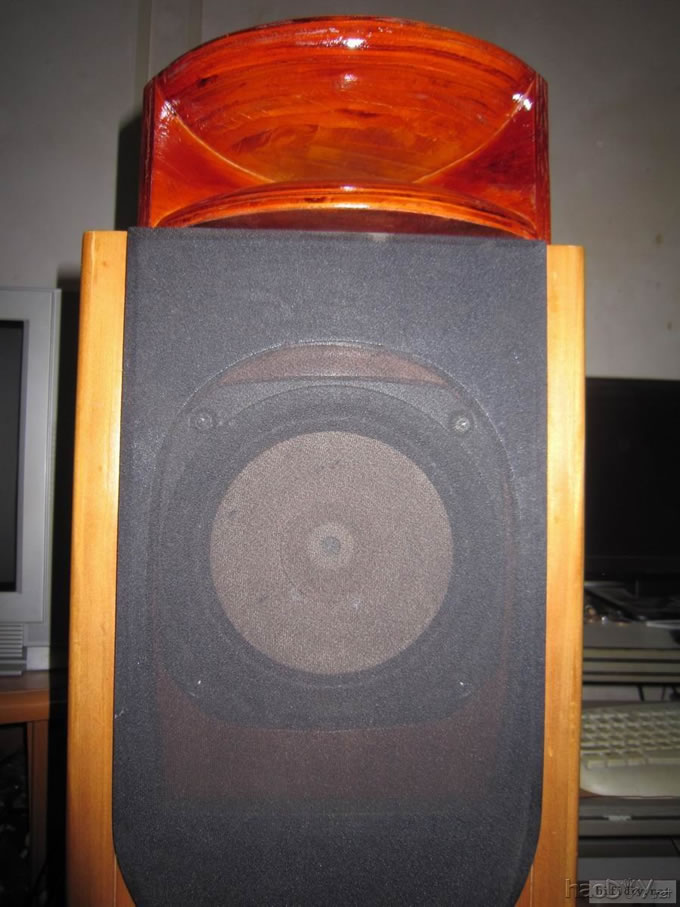

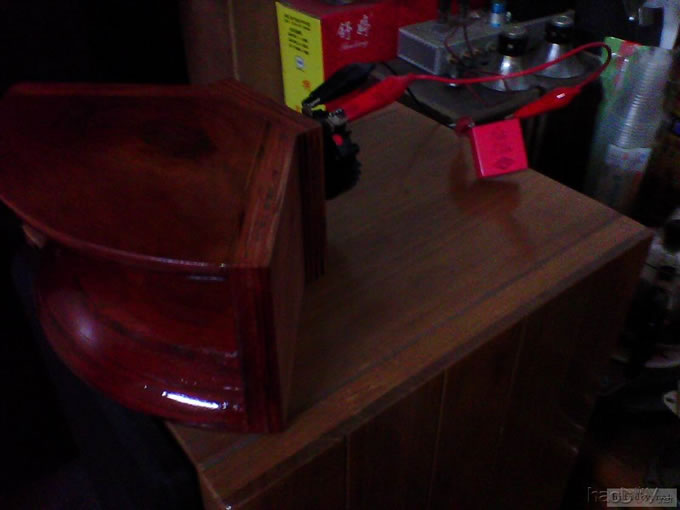

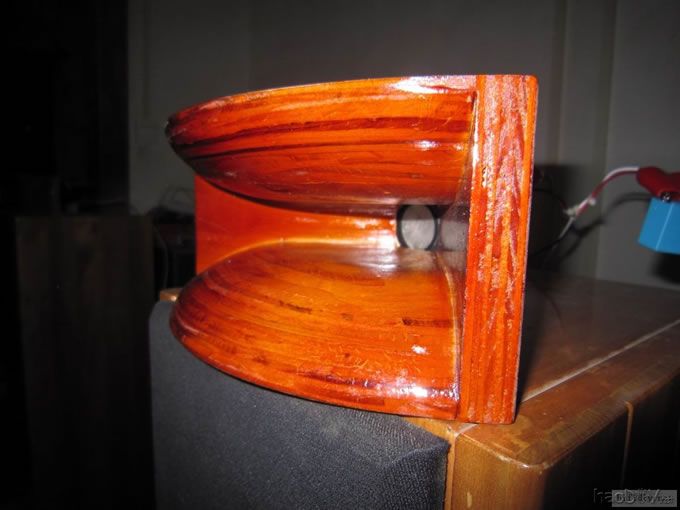

完成了..还没上油漆..打算先这样玩几天再喷漆..正在呻吟中..以前买了好多飞利浦的两款带式回来.由于灵敏度92db.完全被fostex fe166e压下来..这下好了.能听到很清晰很纤细的高频..声场也相对开阔了不少..Diana Krall的一首The Look of Love..那空气感完全被体现出来...不错不错.很有惊喜

调整大小 IMG10135.jpg
调整大小 IMG10123.jpg

调整大小 IMG10124.jpg

调整大小 IMG10125.jpg

调整大小 IMG10126.jpg

调整大小 IMG10127.jpg

调整大小 IMG10129.jpg #p#分页标题#e#

调整大小 IMG10130.jpg

调整大小 IMG10131.jpg

调整大小 IMG10133.jpg

调整大小 IMG10134.jpg

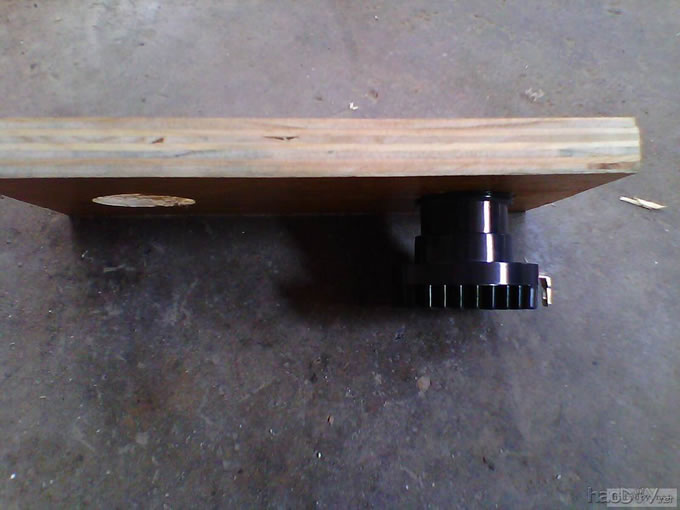

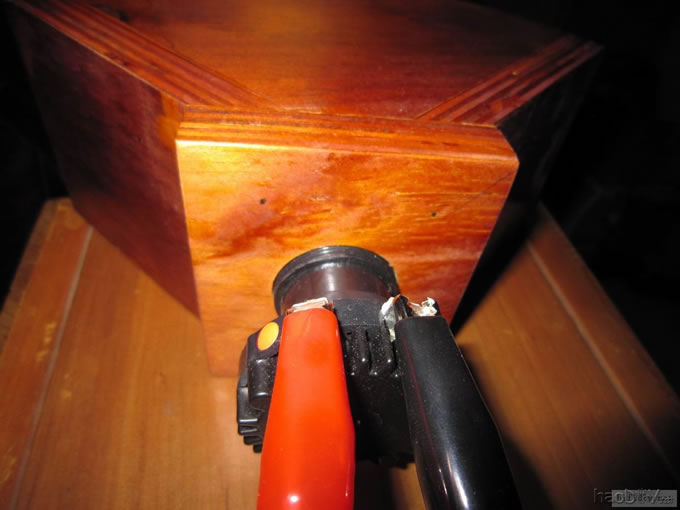

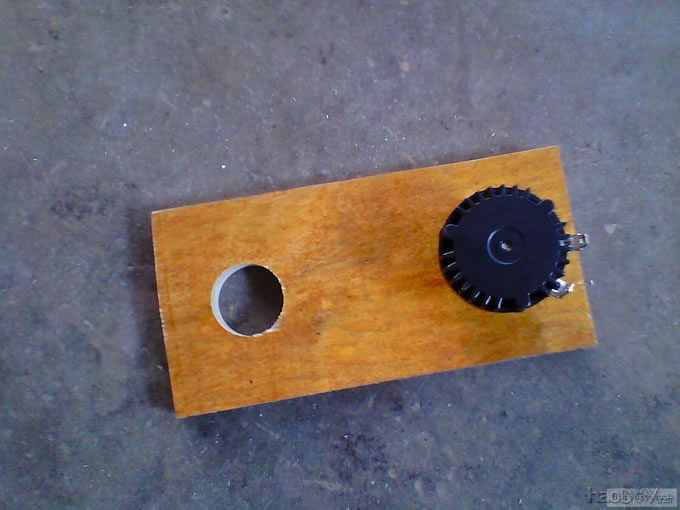

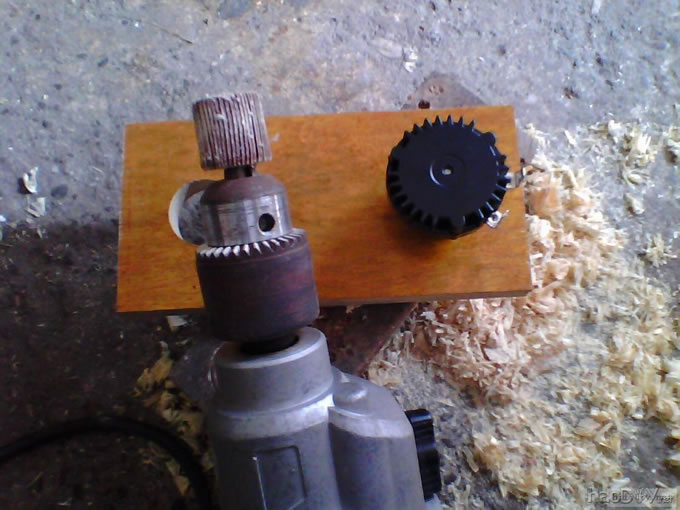

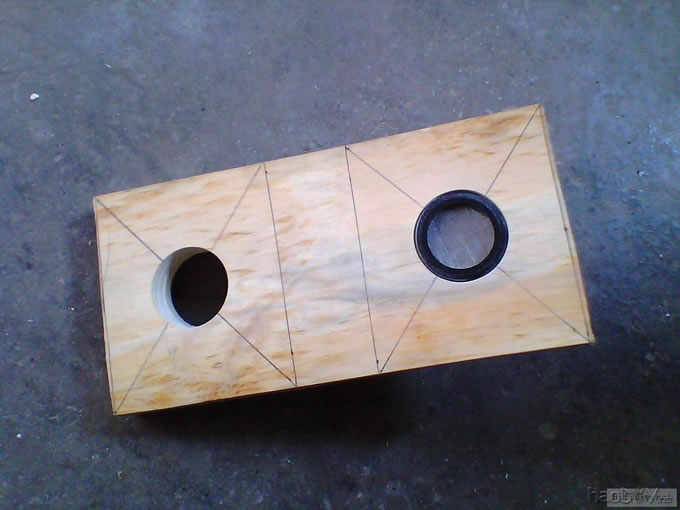

对了..有点东西忘了说..这次链接吼我是开孔32之后再慢慢打磨.一点一点的试.一点一点的用那驱动头开牙.手都磨破了 辛苦啊(因为链接吼开孔是34螺口)..如有兄弟仿制的.还有个更好的建议.就是直接开个35的孔.驱动头直接套进去.后面加上一块小脚垫做
抗震再背后用一块木板压着.4颗螺丝固定..很方便也很实用..看下图

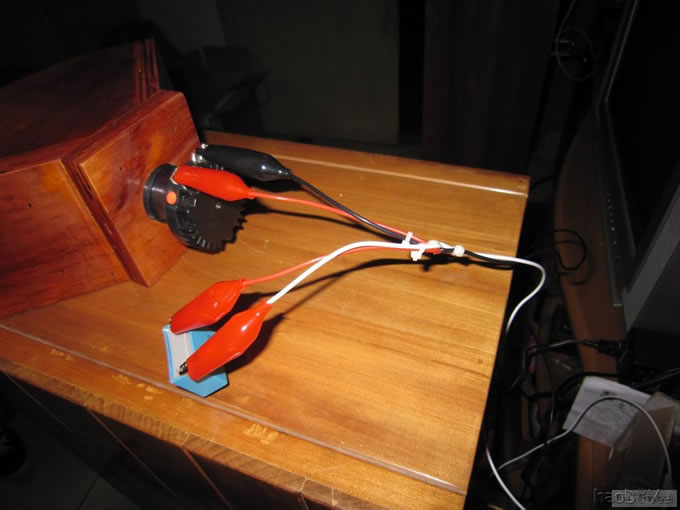

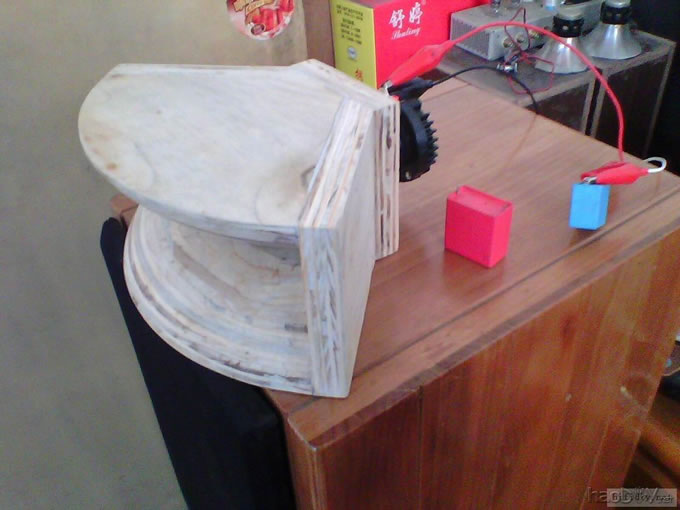

声音不会说..试过十几款电容..最后决定的有两款.威马mkp10和rpifa420系列(都是一样的制作工艺)的1uf.把分频点控制在16khz左右吧..但虽然都是同样的工艺..不过声音有很大差别的..rifa的中频融入更完整.很甜美.高频也比较清丽..威马的声音比较细腻.直来直往.丝丝入扣..

调整大小 IMG10137.jpg

调整大小 IMG10138.jpg

调整大小 IMG10139.jpg
#p#分页标题#e#
调整大小 IMG10140.jpg

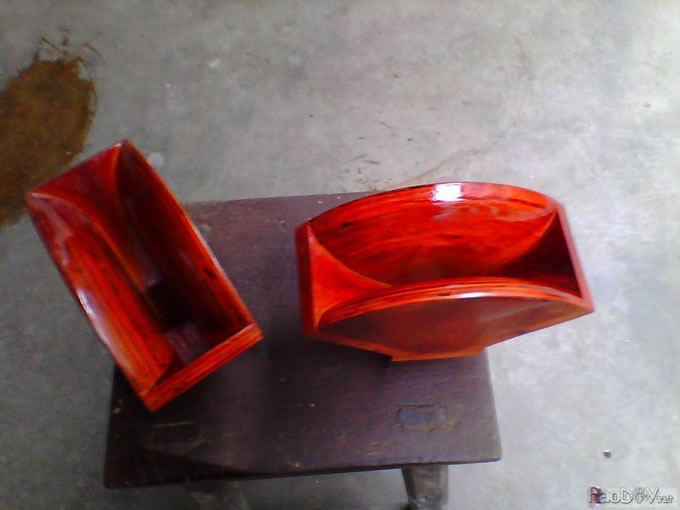

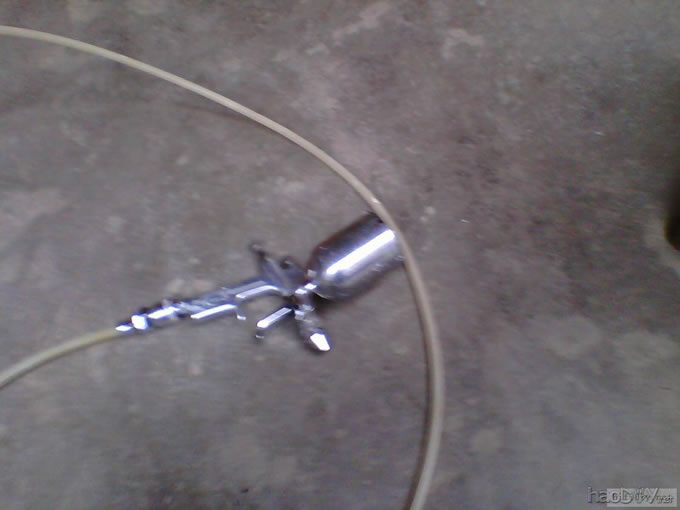

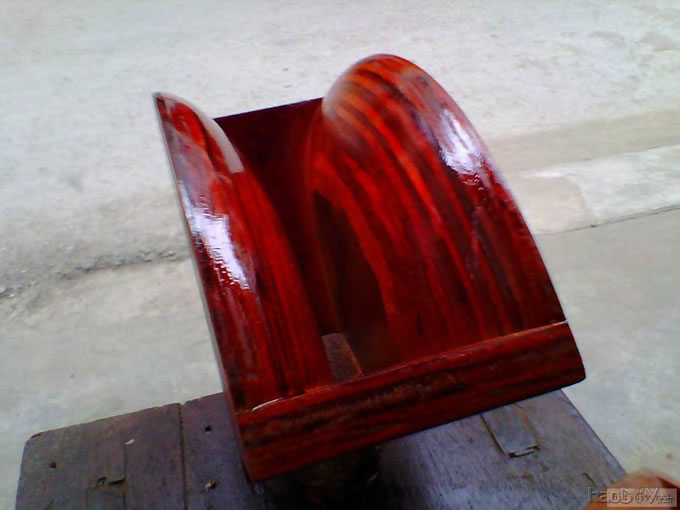

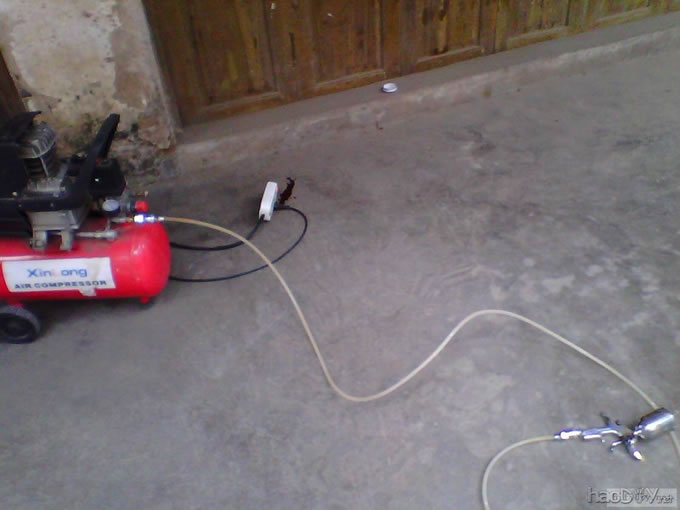

今天喷漆了..不过郁闷的事情又来了..刚刚准备完成的时候.一阵怪风袭卷而来 看来等干透后又要慢慢打磨再喷一层了

调整大小 IMG10141.jpg

调整大小 IMG10142.jpg

调整大小 IMG10143.jpg

调整大小 IMG10144.jpg

调整大小 IMG10145.jpg

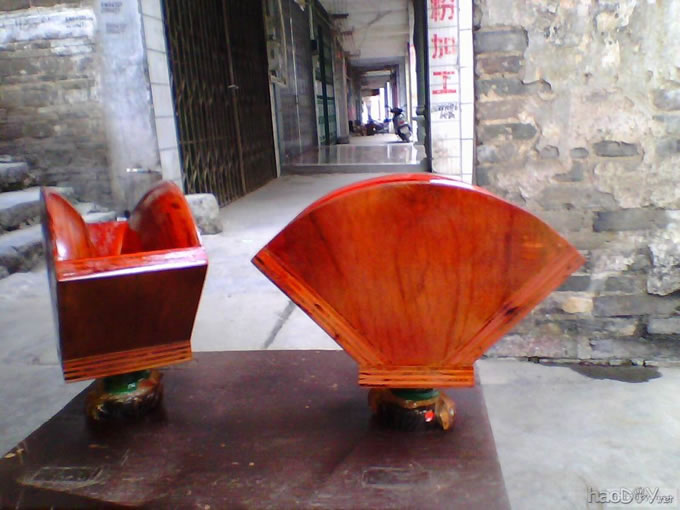

刚喝酒回来..哦.3点多了..怪不得油漆都干了..上个正在呻吟的图图...要高清的明晚在上

调整大小 IMG10146.jpg
调整大小 IMG10147.jpg

调整大小 IMG10148.jpg

调整大小 IMG10149.jpg#p#分页标题#e#

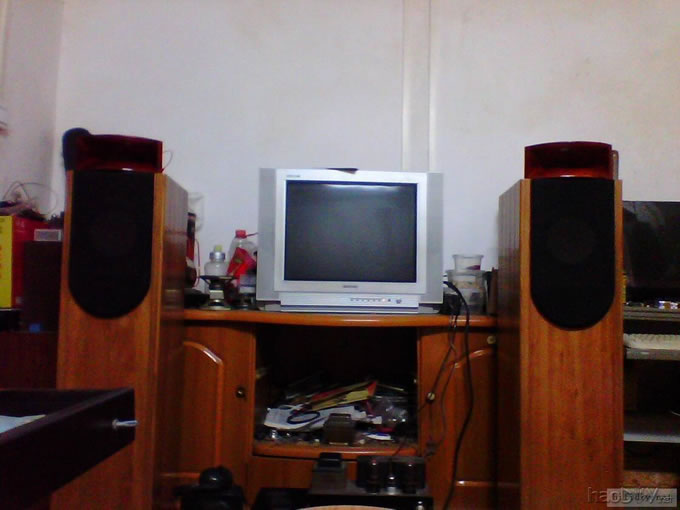

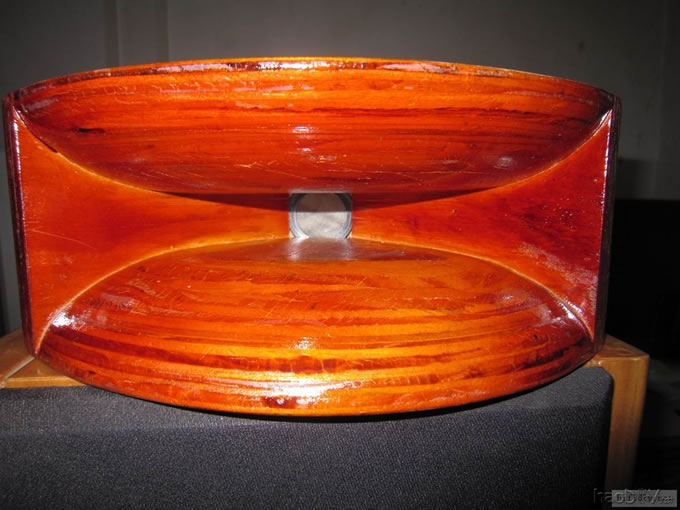

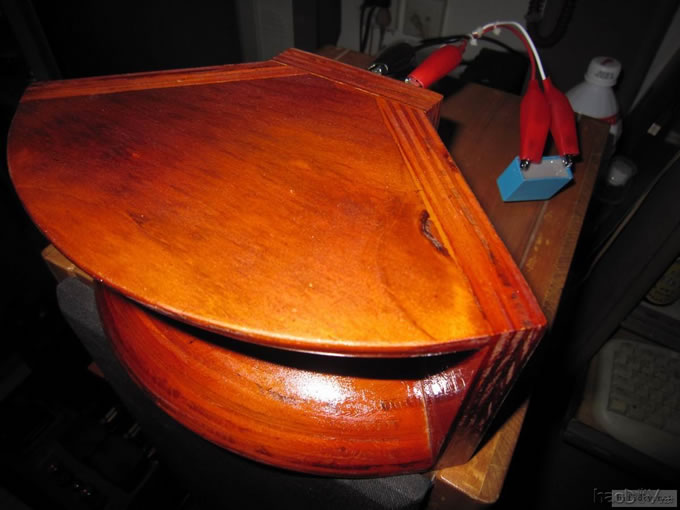

再上几张靓照就要丢给朋友玩了..第二次油漆还没喷..现在看着别扭..都是那怪风惹的祸..当时扬起了很大灰尘

调整大小 IMG_2339.JPG

调整大小 IMG_2340.JPG

调整大小 IMG_2341.JPG

调整大小 IMG_2342.JPG

调整大小 IMG_2343.JPG

调整大小 IMG_2344.JPG

调整大小 IMG_2345.JPG

调整大小 IMG_2346.JPG

调整大小 IMG_2347.JPG #p#分页标题#e#

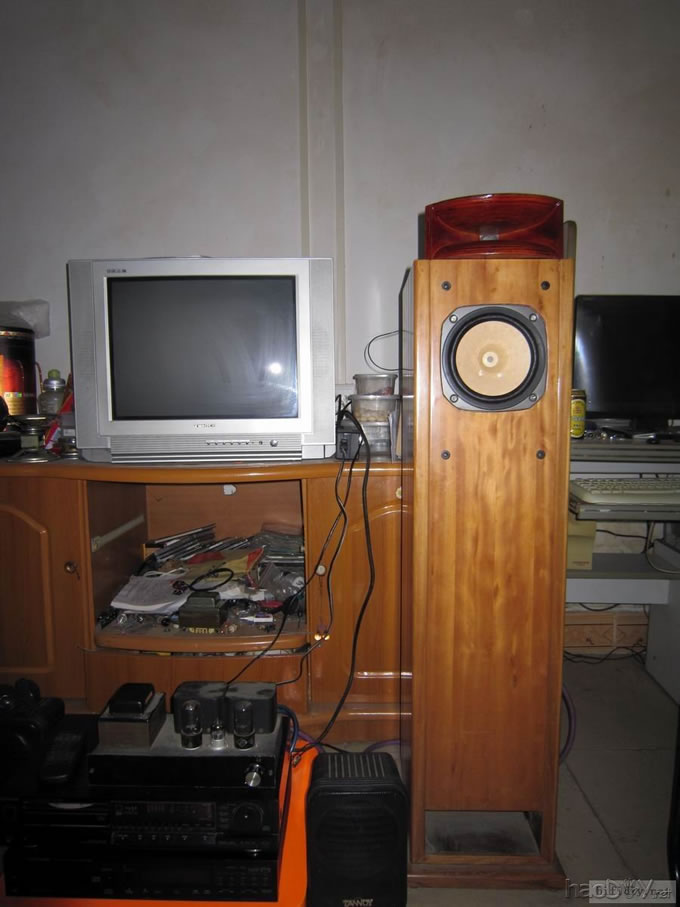

打算用独立功放推.这样对那fostex的曲线也没有影响.独立的电子分频..调试起来也非常容易了

这个贴士示范给一些朋友看的.都是用diy爱好者手头都有的工具示范.主要是想让更多能折腾的兄弟免去高价的付出..没有什么设计软件..弧度是按下图的比例缩小版

不过确实得到了惊喜
