今天下午无聊，于是就动手试一下DIY一对世霸小名琴书架箱体玩下，我对这种鼓形的箱体很感兴趣。。图纸是一个网友给我的，它说是用西亚士喇叭的参数来设计这个箱体图纸的，虽然我没有这些喇叭，但反正我手上有做箱体的材料加上放假就试做一对吧，当是练手咯！！ 原厂的成品箱，真的好靓仔呀！！！！
听说这对箱的箱体原厂是用实木堆砌而成的，但我那里舍得用这么多钱去练手呢  于是我还是用了中纤板！！但这样做的最大难点就是两侧的圆形板了，不过我已经想好点做了，以后再讲。 先讲下箱体上中下三块定形板吧！！ 开料前划线，没有足够大的圆规就用这个方法吧，不错的，可以达到要求的，
这样就划好了，这是内尺寸，不包括侧板厚的
可以开料了，用织梳就搞掂啦！！ 用曲线锯锯开   曲线锯在这里购买:http://shop.haodiy.net/list.50020664.html 其实曲线锯用起来也不难的，总结下我的经验不要见笑： 一、曲线锯的质素一定要好，所指的不是电机的问题，电机只要能转加上机头的结构良好就没有问题了，但是锯片一定要好的，也就是够硬，这才能保证锯片的耐用性和开锯时保持锯面的垂直； 二、要锯路跟着你要的方向走，首先转速要调慢点，太快很容易跑偏的，左手按住锯条前面的这块底板作引导，右手向后一点拿机，这样转动半径增大，锯条指向变量就小； 三、不要心急，慢慢一点一点地锯，这样无论直线或曲线都很容易就出来了。 以上就是我的做法，不知你是否同意？~！！！  #p#分页标题#e#
下面是中间的这块加强板
今日就讲住甘多先，有时间做的时候再上图！！ 待续。。。。。。。。。。。。 10。05更新： 今天有点时间把箱体做起来，看图片！！
倒角，把面板和后板的边倒成与顶板和下板一样的圆，这样才能很好地与侧板接合好的
接下来是侧板的预加工 我用的是12MM进口中纤板，国产的质量真的不行 两层一共就是24MM了，够厚了

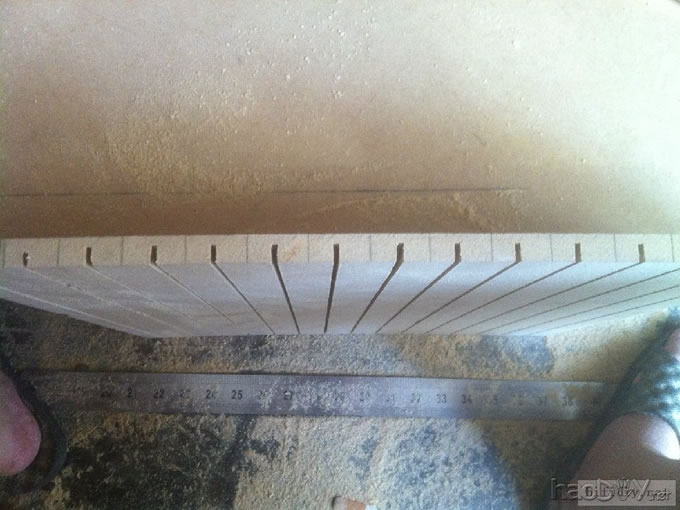

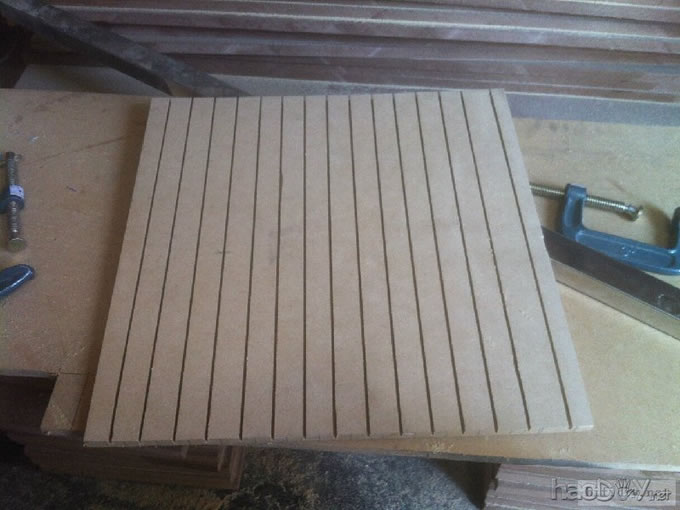

每两CM锯一条，方便加工成圆侧面
这个深度可以了，如果不够深会很难上箱的

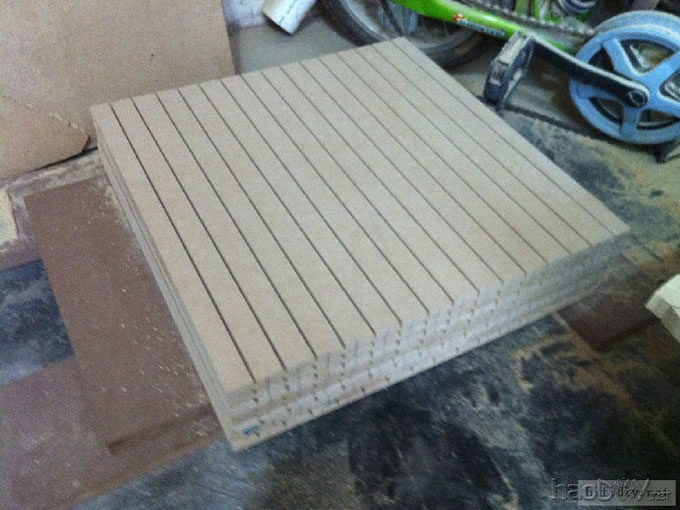

两个箱4个侧面一共用8块，哎，预加工这些侧板用了三个小时，本来不用花这些时间的，但在买板的这个店，老板怕工作量大不帮我这样开！！没办法了，只有自己来吧！！效果也不比他的差呀！！
用重物压了一个晚上，没有变圆，可能不够重吧

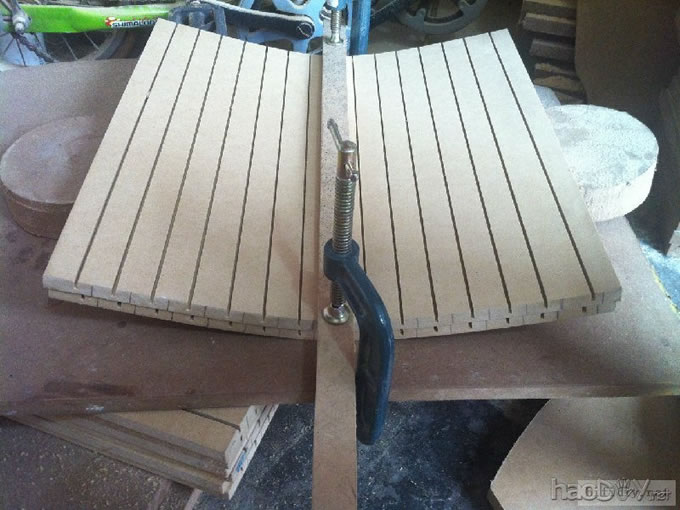

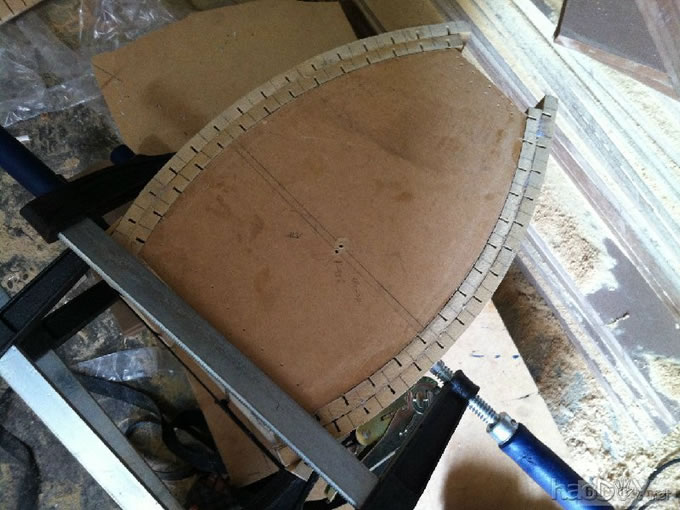

用G钳啦，这样压过后上箱可以减少一点应力，同时又方便上箱，

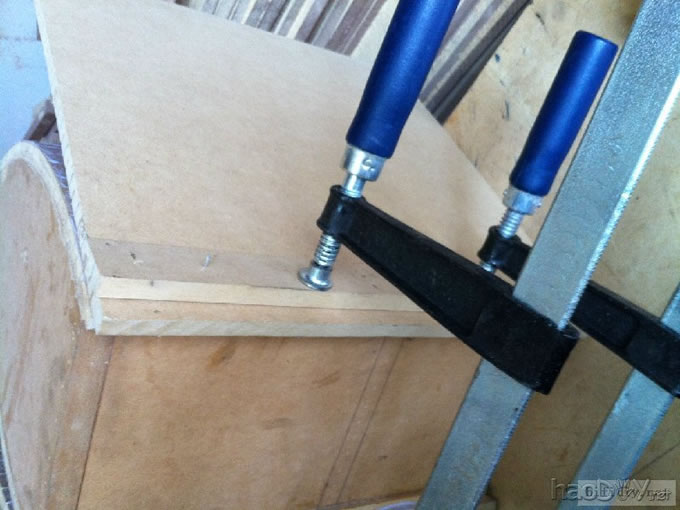

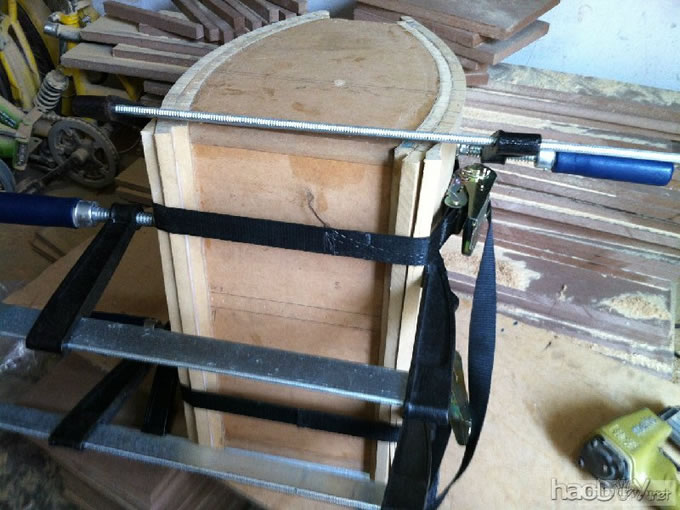

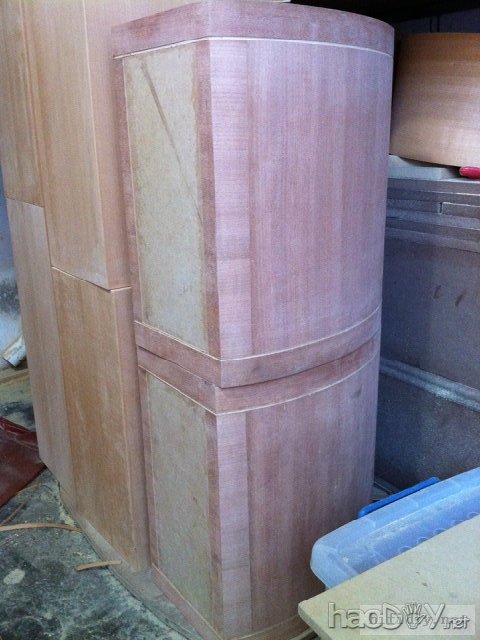

侧板上箱一定要有外力帮助才能上箱的，用扎带或F夹是最好的，但我的扎带和F夹还在路上呀，没有办法了，今天只能做到这里了。 帖子不能编辑了，只好用回复了，今天有时间装上侧板，当然啦，一定要工具齐全啦，这是上第一层侧板，明天上第二层，看图吧！！
 使用的F夹在这里购买: http://shop.haodiy.net/list.50021412.html 看图说话：加上第二层板！！

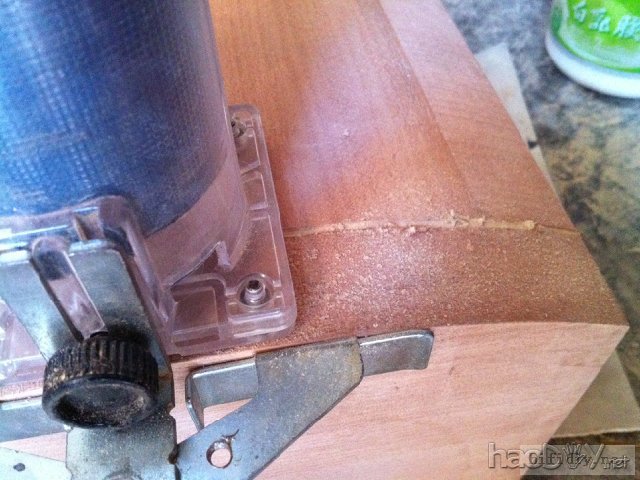

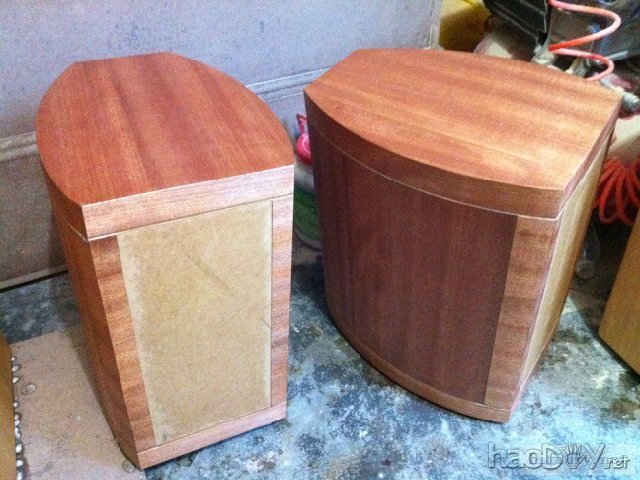

 在贴好木皮的箱体上开槽

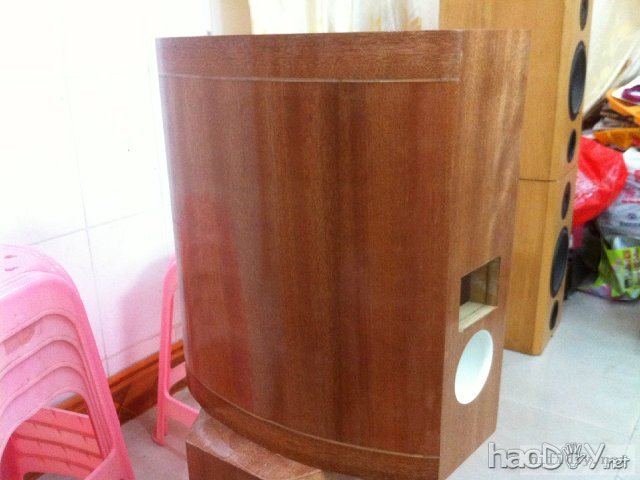

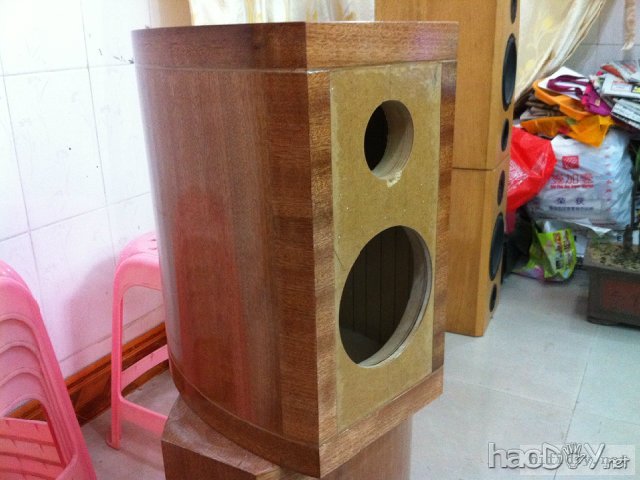

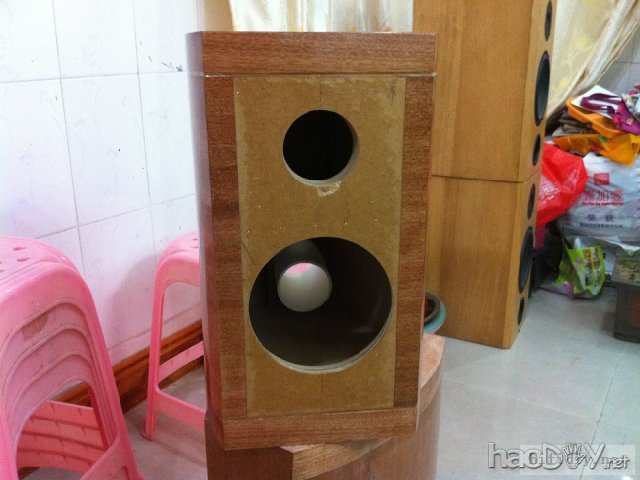

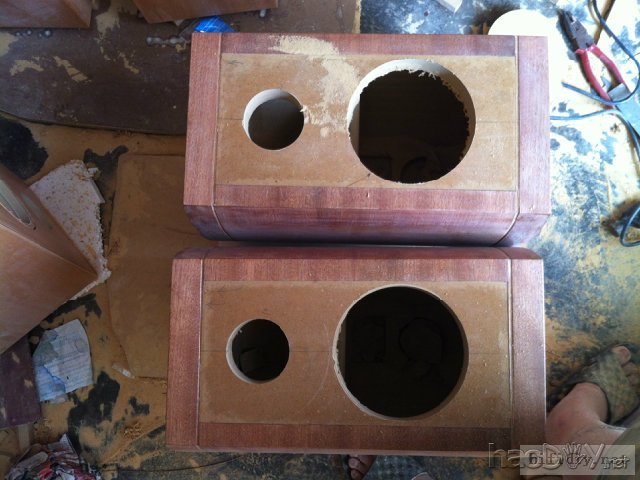

开好喇叭孔
#p#分页标题#e#

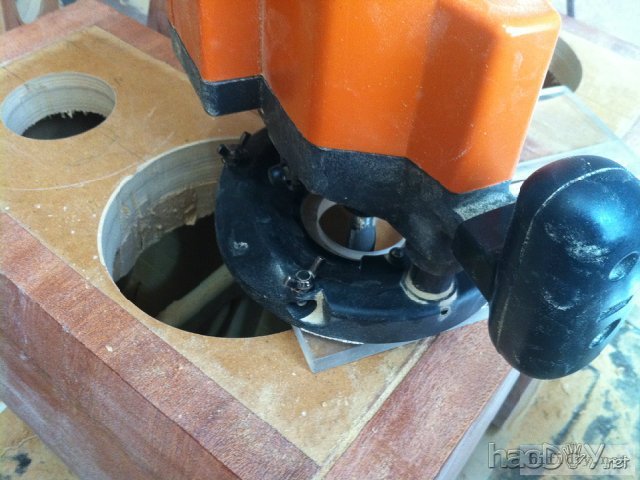

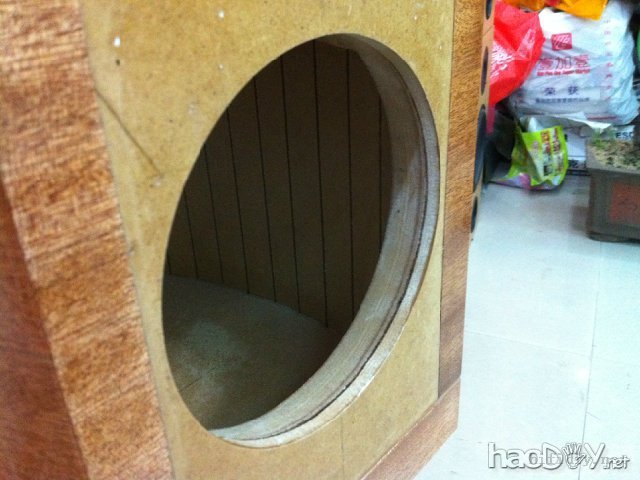

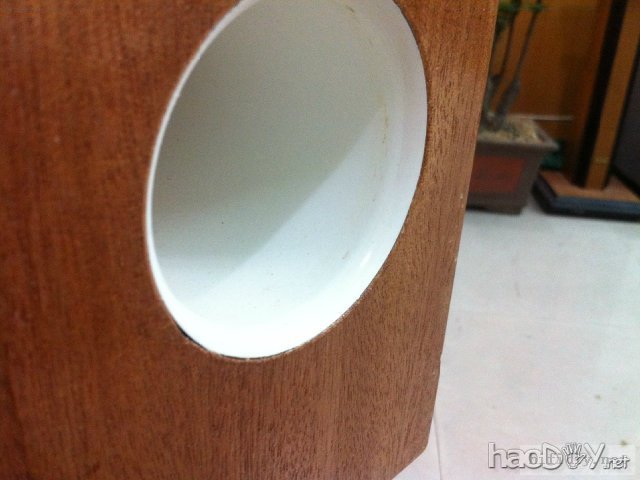

低音喇叭孔内倒内角，听说这样对音质有好处的 使用的修边机在这里购买 http://shop.haodiy.net/list.50020646--1-1000000-0N6x37v6.html

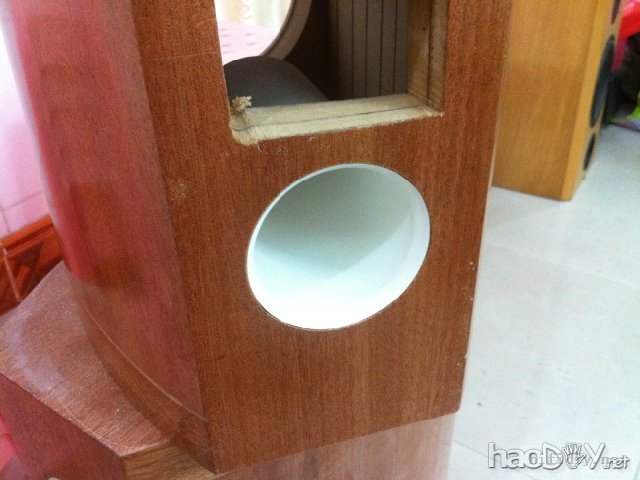

倒好后就是这样

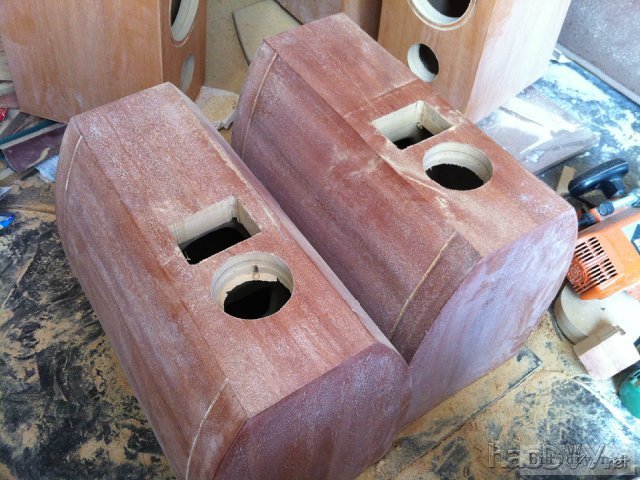

开孔前上第一层底漆

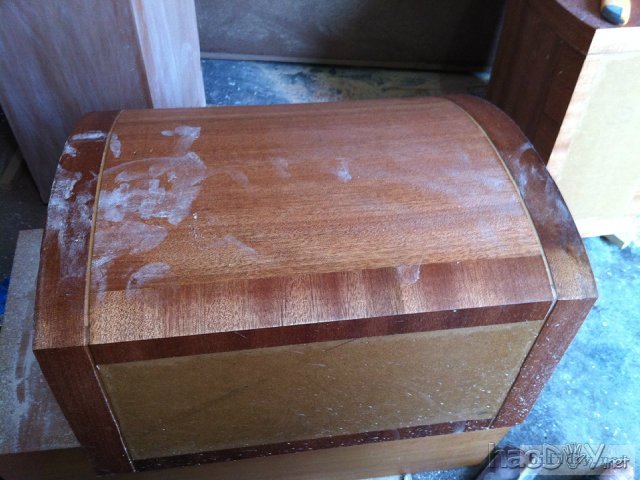

之后就是打磨，准备批灰

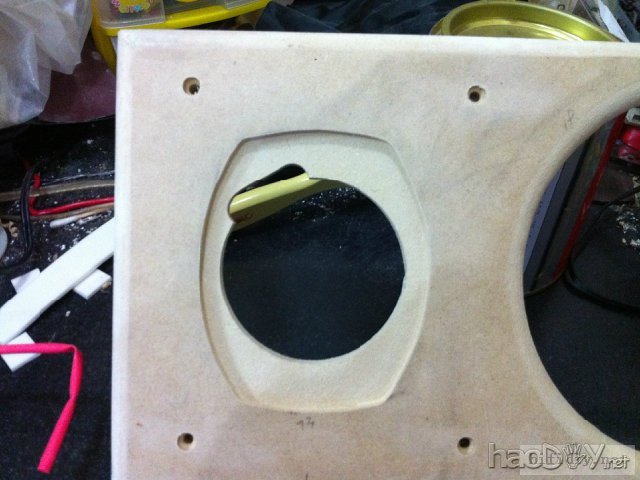

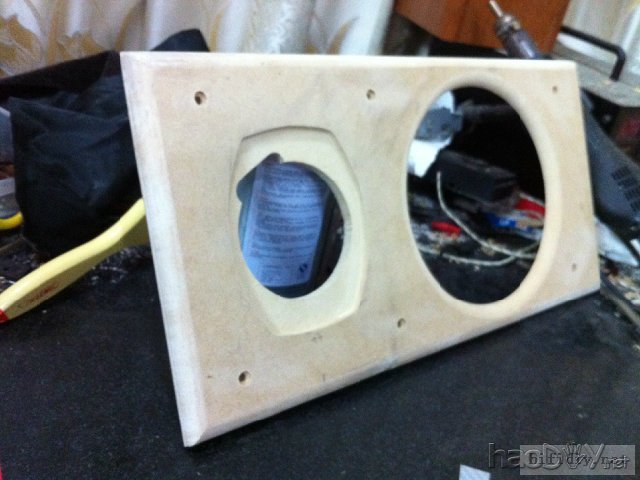

今晚就是这么多，明晚继续说说批透明腻子和喷漆！ 大家也等了很久了，终于忙过来了，现在有点时间再继续做这对小名琴了 漆喷好了，但装箱前还是先做好面板才行的 下面先上面板的图吧 这是做12MM中纤板做的，这个面板做起来有一定的难度 先是这个中音的沉孔，用修边机半手工做出来的，不容易呀，就是边角对不准，装上高音还是有点缝的，但后面贴了绒布就不怕了，看不到的

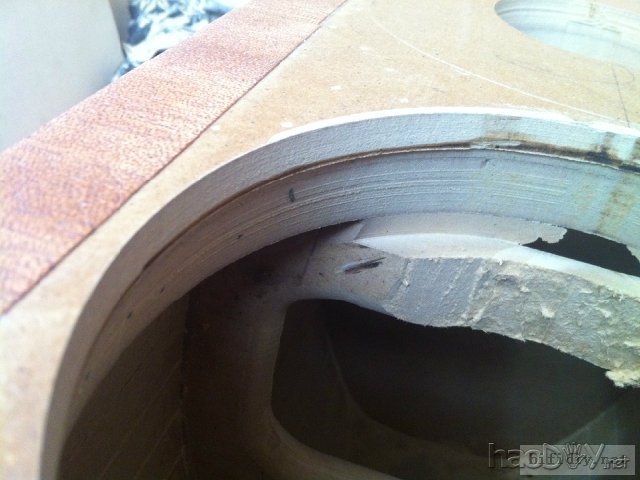

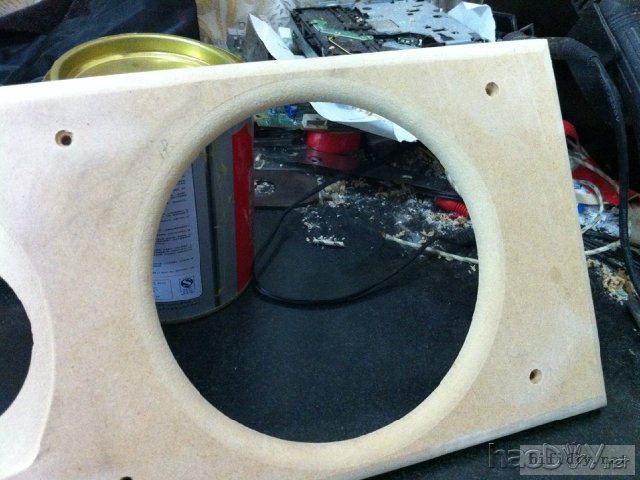

第二难就是低音的开孔了，在面开孔不难，就是反向沉孔难，因为喇叭是装在里面的，位置又要与箱体一致，这个真的有点难，但幸好一次完成！！

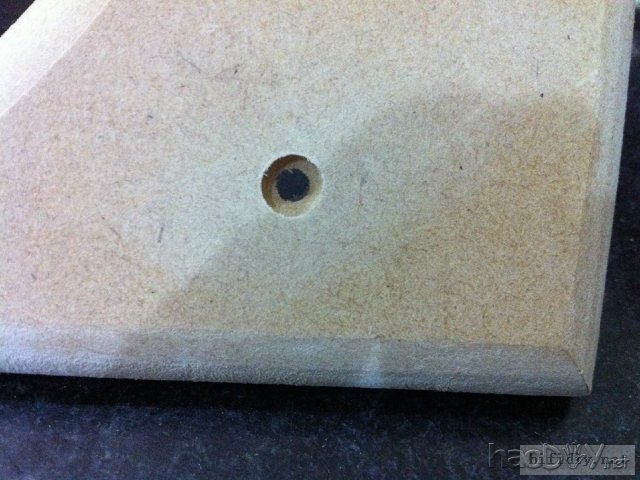

螺丝孔也要沉孔的，这样上了螺丝就好看点

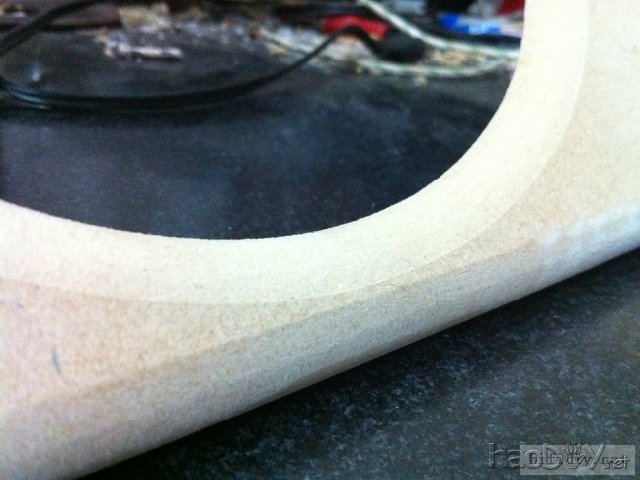

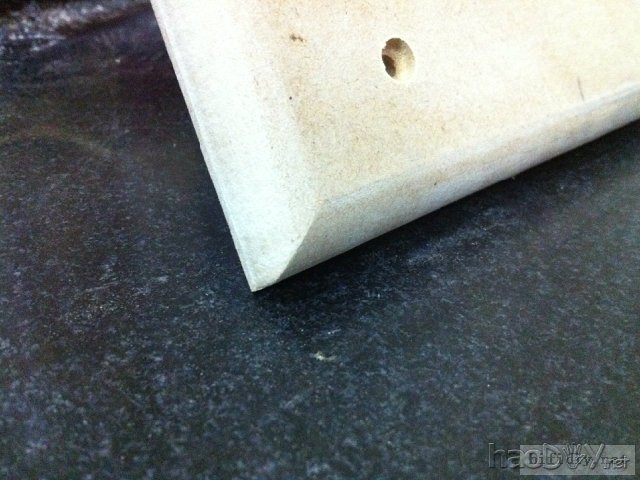

边上也倒了半圆角

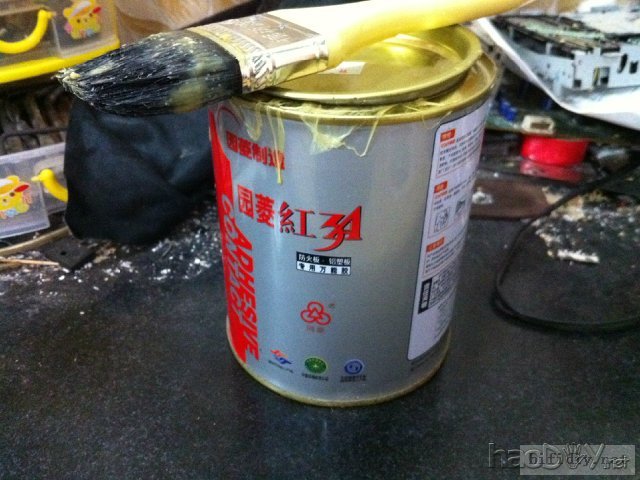

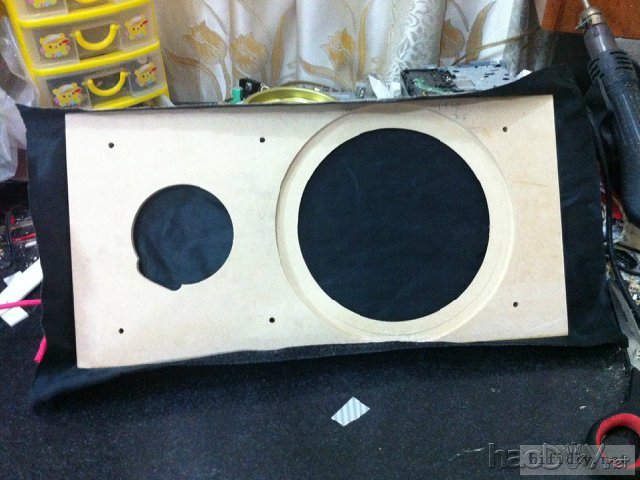

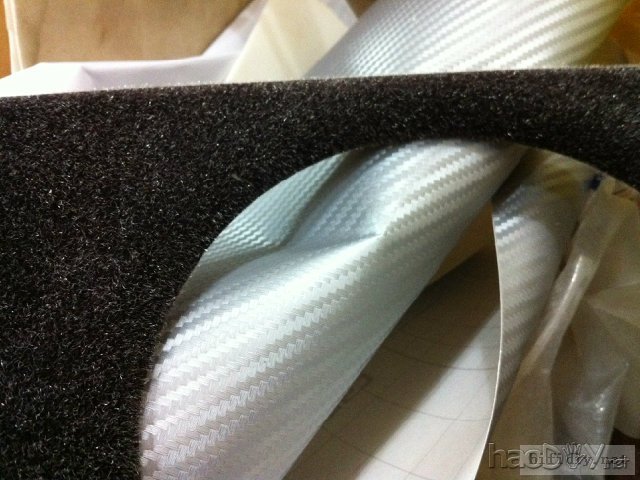

#p#分页标题#e# 本来面板我想喷汽车用的漆的，但是这次面板表面做得有点不合我心意，所以就偷下懒贴绒布算了，但效果还是不错的！！ 万能胶可以满足要求了！！

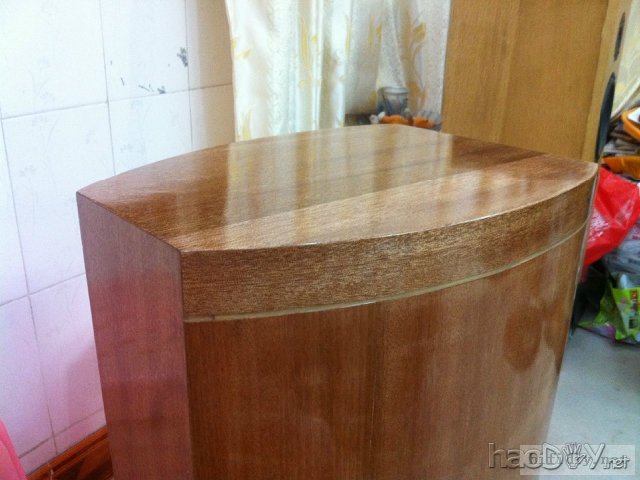

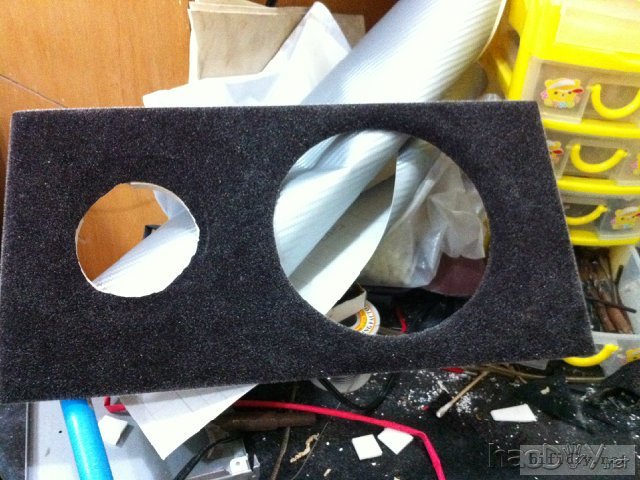

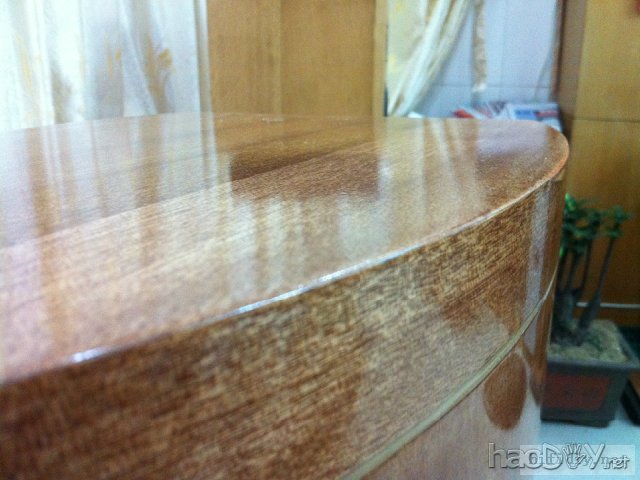

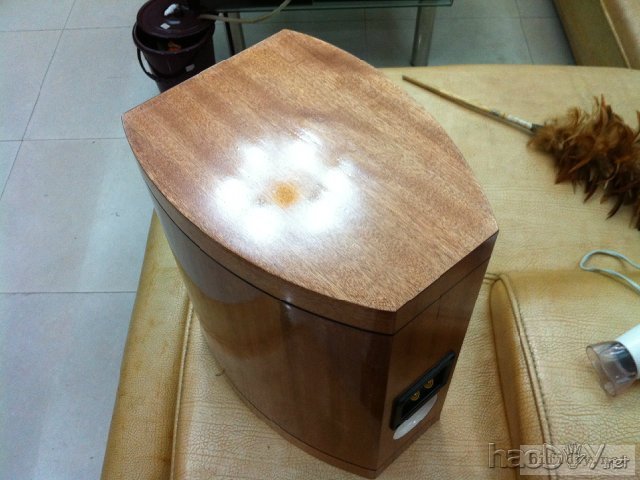

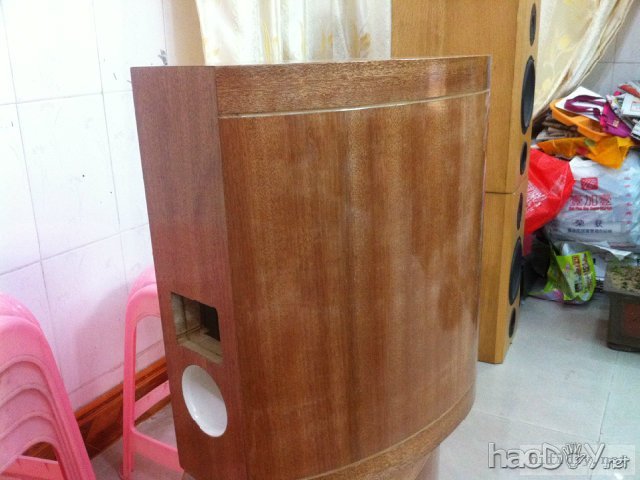

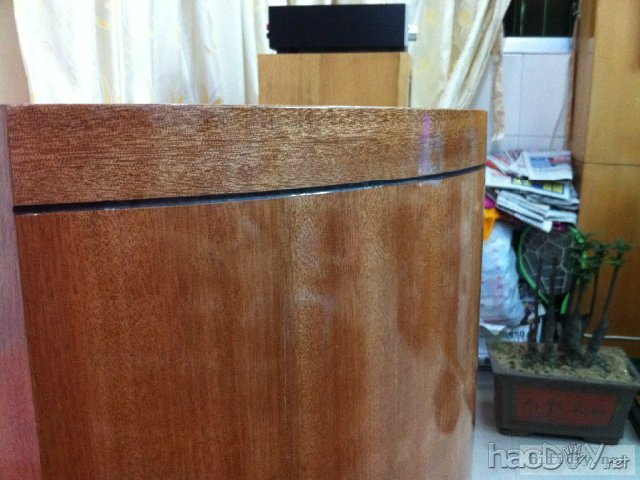

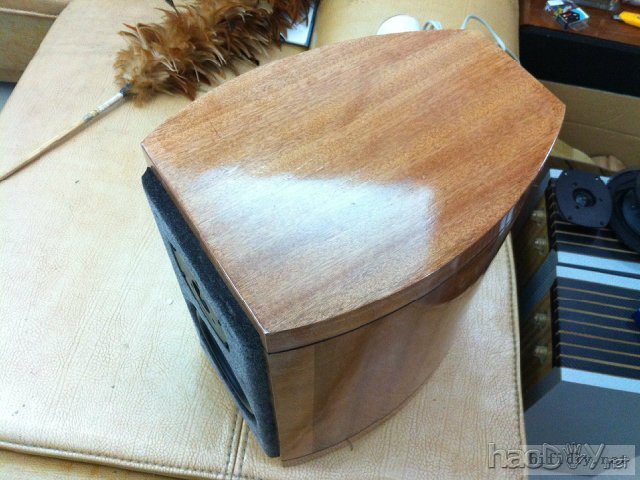

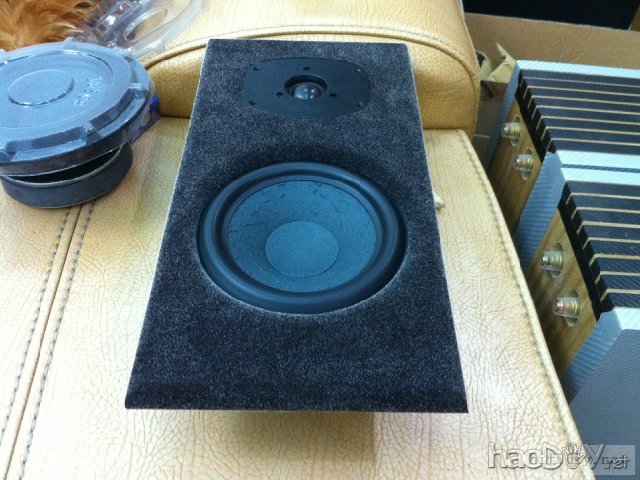

最后贴好的效果，还是不错的！！  箱体的表面处理： 打磨——底漆——透明腻子——打磨——底漆——打磨——底漆——青漆——清漆。 用时比较多，表面的光洁度还是可以接受的，但比我的目标还有一段距离， 没有办法了，处理的过程中由于地方有限，还有很多不尽人意的地方
#p#分页标题#e#
 #p#分页标题#e#

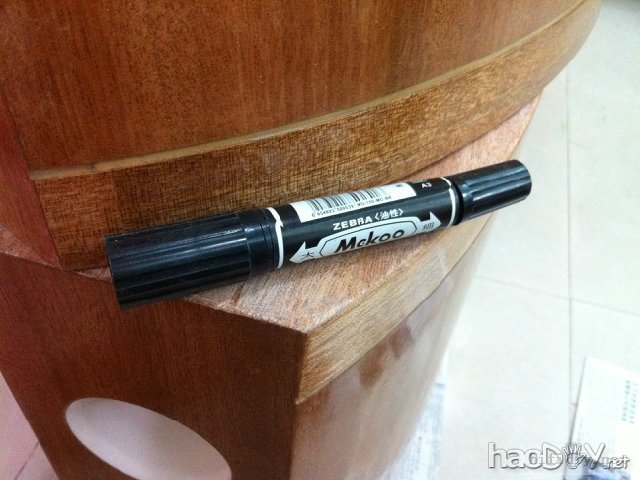

油笔出场，这是用来划分隔线的

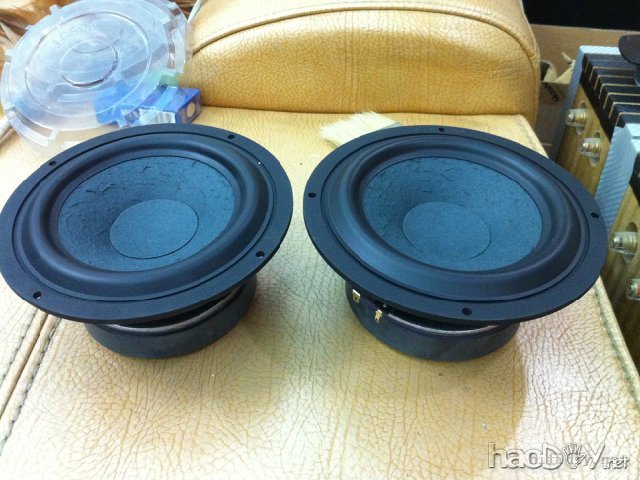

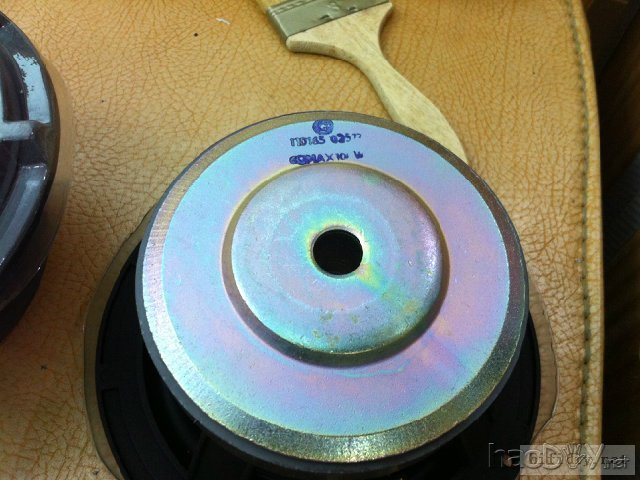

效果还是可以吧  继续是装喇叭了 我用的是国光的6.5寸喇叭 在这里购买: http://shop.haodiy.net/search.php?catid=0&qserach=国光6.5寸&searchbuyer= 有米就可以用好一点的。

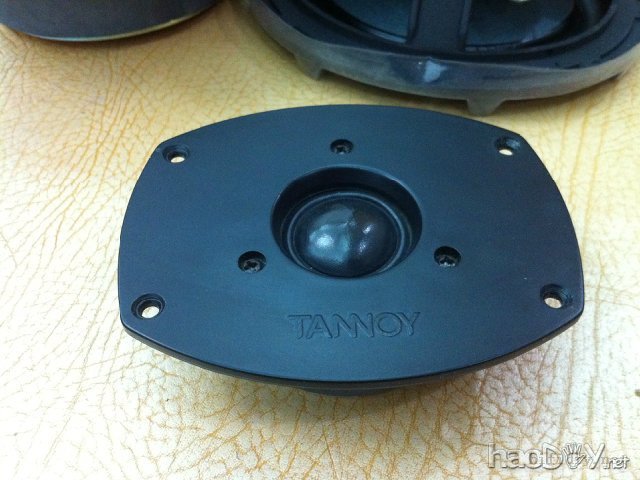

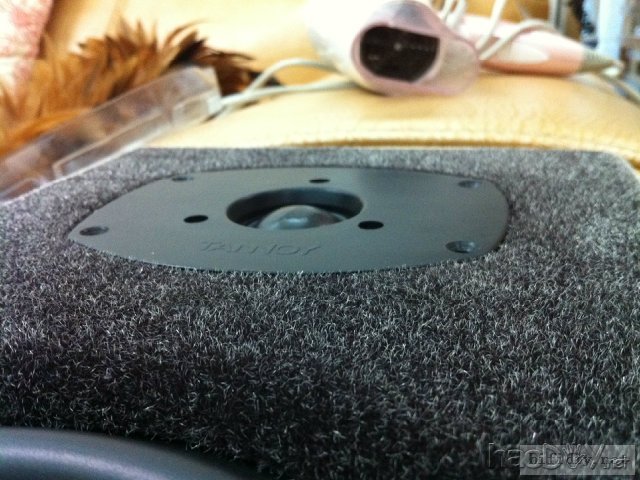

高音是原来我改装的400元的所喂天朗音箱拆下来不用的，什么喇叭不紧要，反正我这对箱是试做的，有声就可以啦，

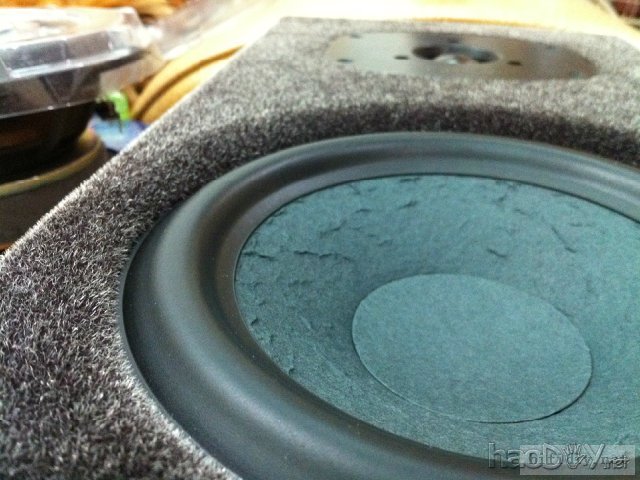

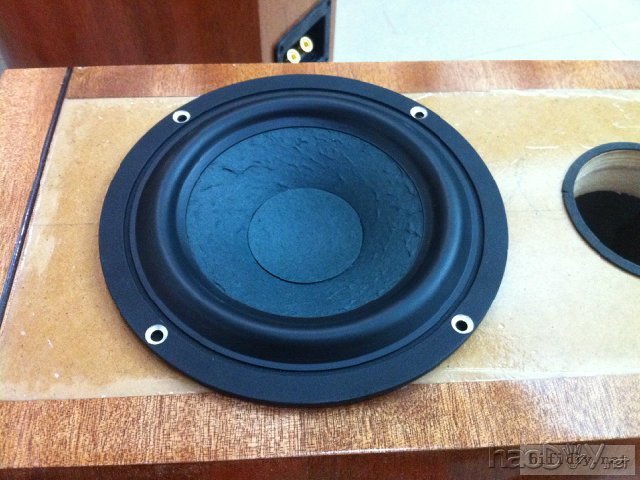

装上试了下，还是很到位的

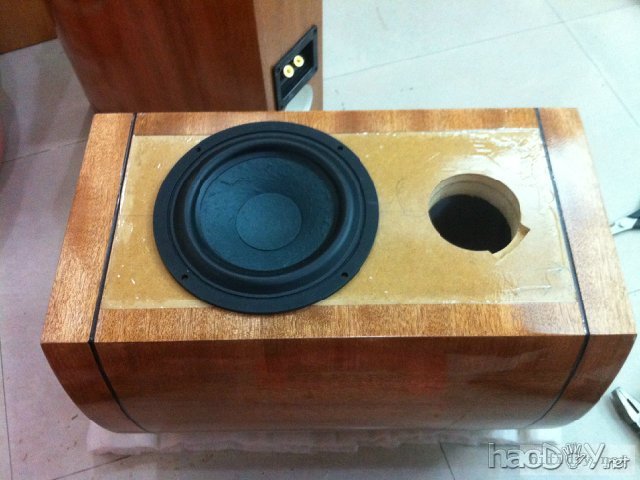

喇叭是装在箱体上的，所以先对准后才固定喇叭

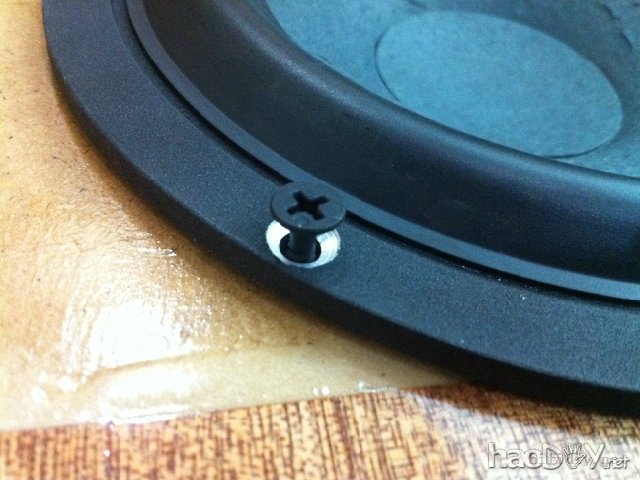

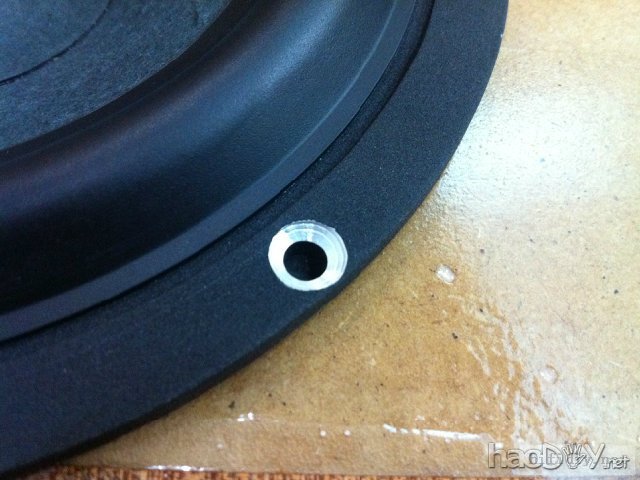

装上喇叭才发觉螺丝不行，要对喇叭螺丝孔加工下才行，原因是螺丝太高了
这样就完美了

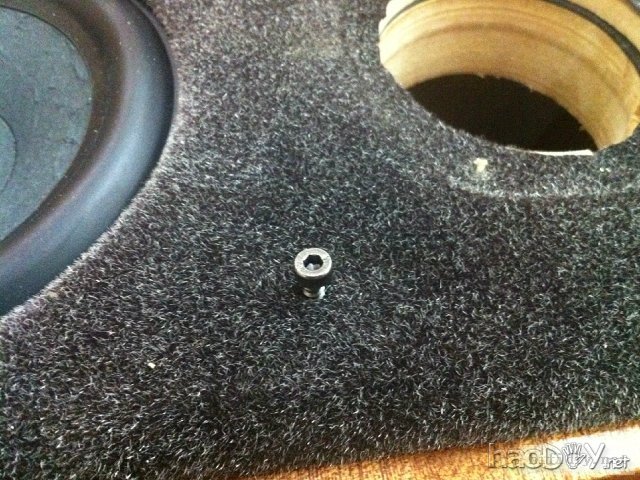

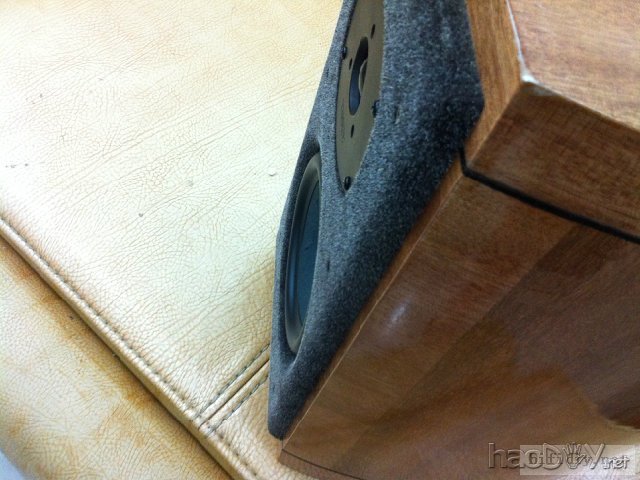

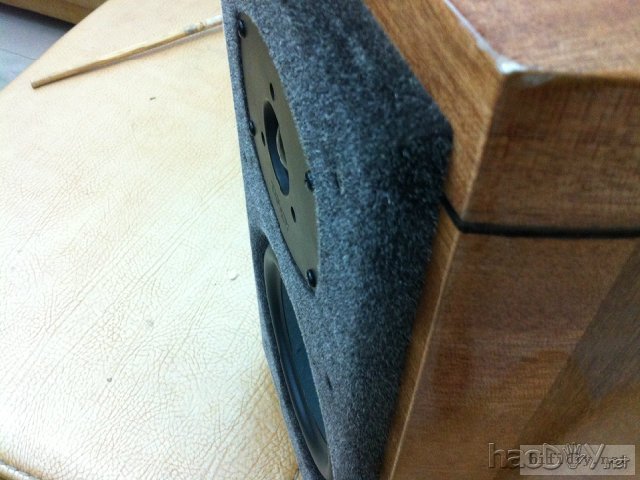

装面板的螺丝是内六角沉孔的 效果还不错！！

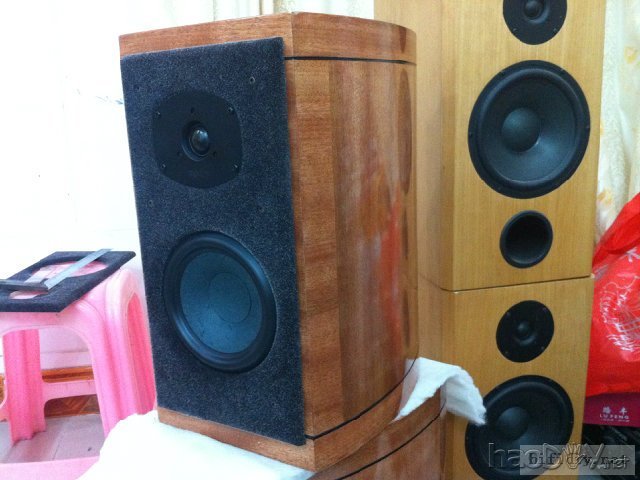

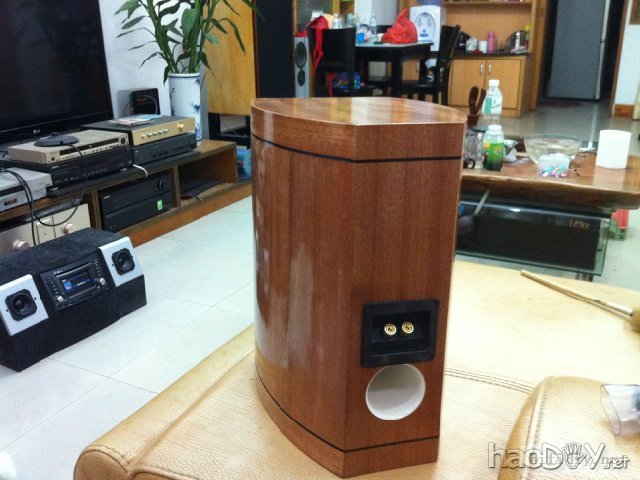

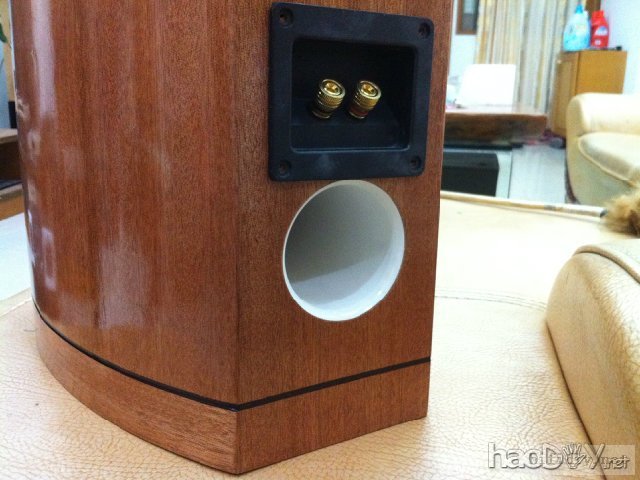

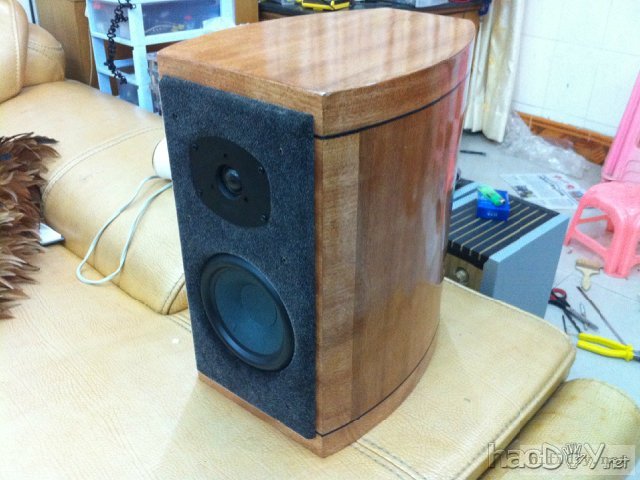

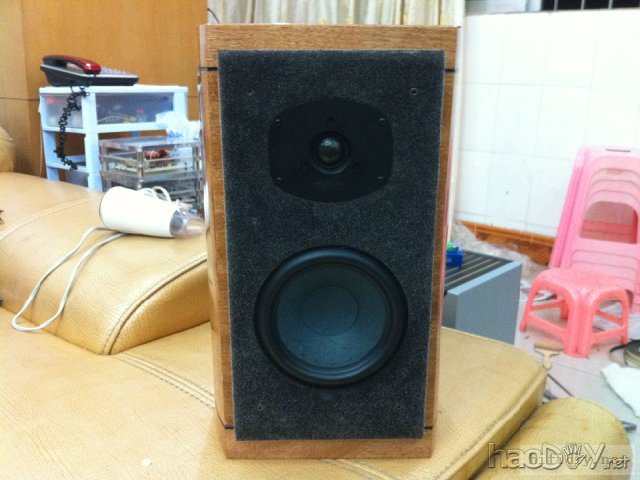

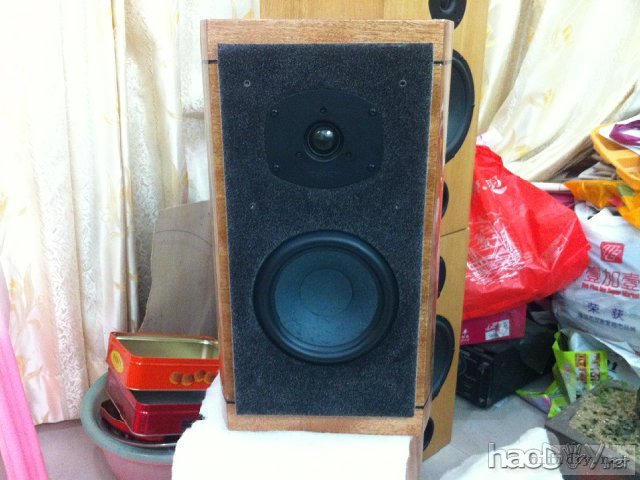

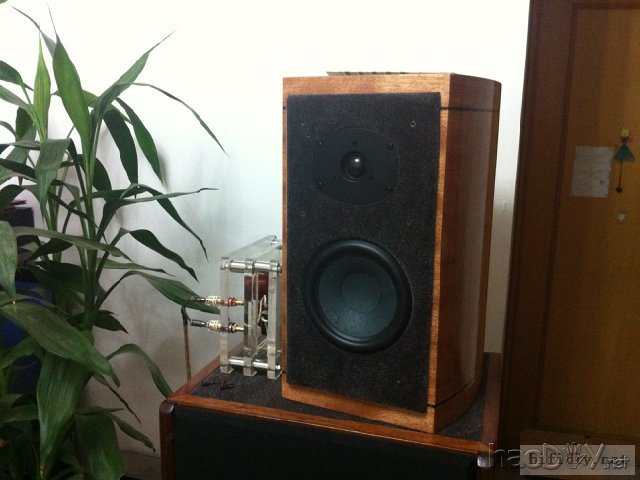

 整体效果：
#p#分页标题#e#

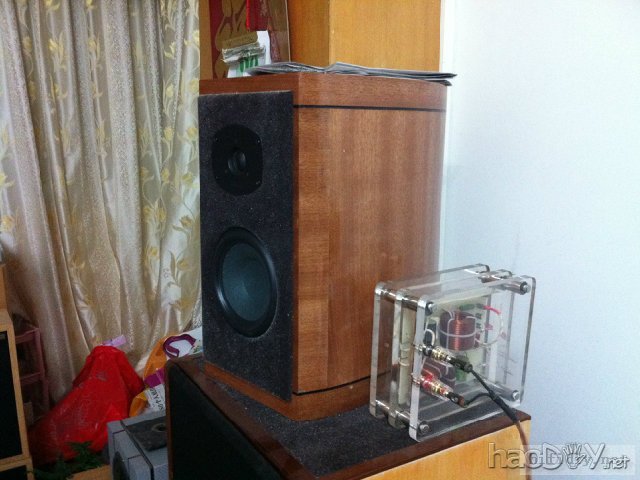

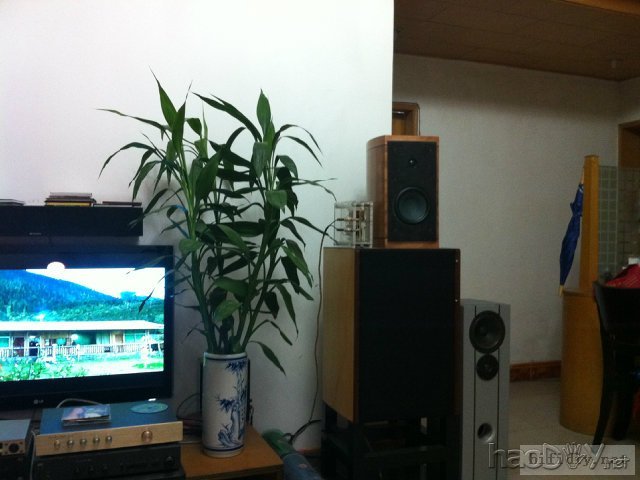

 补充几张试音的图片
